Ventilatie voor een gasboiler: belangrijke vereisten waaraan moet worden voldaan – doe-het-zelf ventilatieapparaat in een huis met gastoestellen

Ventilatie is de sleutel tot een veilige en efficiënte werking van apparatuur

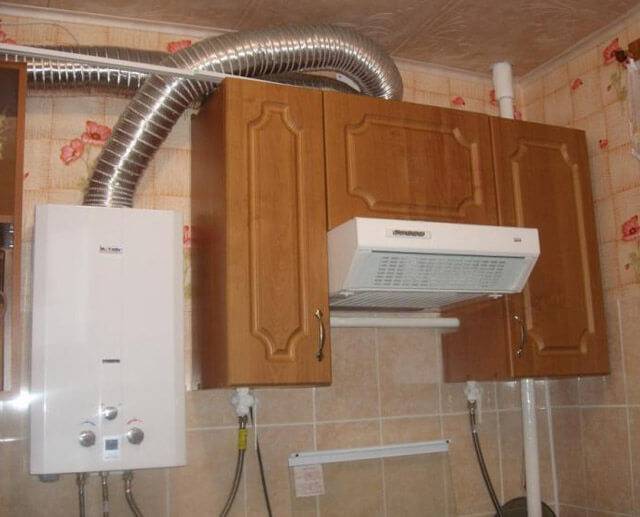

Ventilatie in een keuken met een gasfornuis of een boiler beschermt niet alleen de gezondheid van mensen.

Voor een hoogwaardige verbranding van gas is zuurstof nodig. Met zijn gebrek komen tijdens het verbrandingsproces veel koolmonoxide en ondergeoxideerde stoffen in de lucht vrij. Dit merk je aan de gele kleur van de vlam, hoog met veel roet..

De efficiëntie van gasapparatuur neemt af – dezelfde hoeveelheid brandstof verbrandt en er komt minder warmte vrij.

Een nog groter gevaar is het aardgas zelf, dat in de lucht van de kamer kan komen, bijvoorbeeld als een tocht het vuur op de brander uitblaast, de gastoevoerslang naar de kachel droog is, de gasboiler kapot gaat..

De keuze voor een gasventilatiesysteem in een woonhuis of appartement hangt af van het type ketel en de kenmerken van de stookruimte.

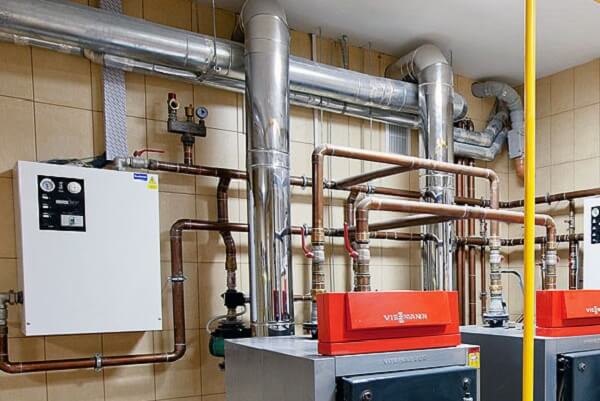

De rol van ventilatie in een ruimte met een gasboiler

De verbranding van brandstof in een gasboiler vindt plaats met de actieve deelname van zuurstof uit de lucht. Daarom neemt het gehalte in de stookruimte snel af, de verbranding van gas wordt onvolledig, waardoor roet zich actiever op de wanden van de schoorsteen nestelt en de kamer benauwd wordt. Het welzijn van een persoon in dergelijke omstandigheden kan sterk verslechteren tot bewustzijnsverlies..

De situatie kan gecompliceerd zijn als er gas lekt uit de interne gasleiding in het huis. De situatie wordt explosief met mogelijk ernstige gevolgen..

Om dit te voorkomen moet in elke ruimte met gastoestellen een ventilatiesysteem worden aangebracht. Hiermee kunt u de ruimte continu verversen door verse lucht vanuit de buitenruimte toe te voeren en vervuilde te verwijderen.

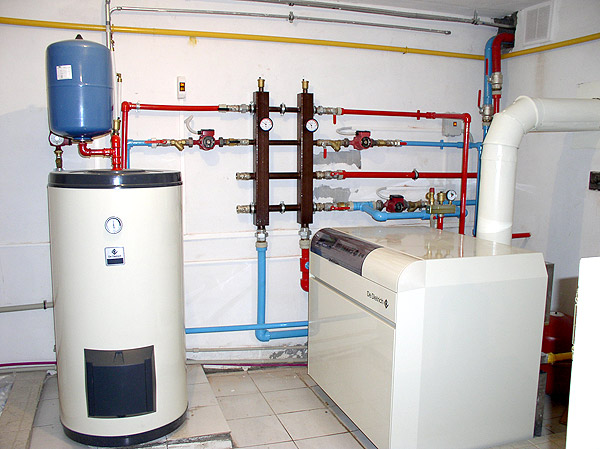

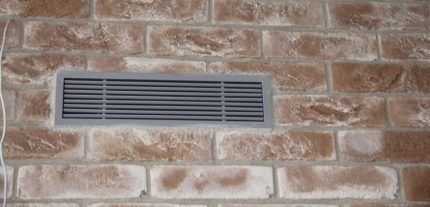

Verse lucht komt de stookruimte binnen via ventilatiegaten in de muren

Doel van ventilatie

De stookruimteventilatie bestaat uit twee functionele deelsystemen: de instroom van atmosferische lucht en de afvoer van rookgassen uit de verwarmingsketel.

Doel van het schoorsteensysteem:

Zuurstoftoevoer in de samenstelling van lucht in de vereiste hoeveelheid voor volledige verbranding van brandstof. Zuurstofgebrek vermindert het rendement van de ketelinstallatie als gevolg van verliezen veroorzaakt door onvolledige verbranding van de brandstof. Bovendien gaan onverbrande brandstofdeeltjes door het gaspad van de ketel en rookkanalen, veroorzaken vroegtijdige slijtage van apparatuuroppervlakken, veroorzaken roet in schoorstenen en vervuilen het milieu..
Afvoer van schadelijke rookgassen uit het verbrandingsproces. Als de technologische regels voor de werking van ketelapparatuur in termen van verbrandingsmodi niet worden nageleefd, komt koolmonoxide de kamer binnen met de vorming van een gevaarlijke concentratie van schadelijke stoffen in de lucht, wat een bedreiging vormt voor de gezondheid van anderen.
Dient als uitlaatgasketel in een woonhuis in geval van noodlekkage van rookgassen of aardgas in de oven. Een dergelijke situatie is mogelijk in het geval van schending van de integriteit van de gasleiding, scheiding van de gasvlam van de brander en in het geval van een vacuümdaling in de oven..

De behoefte aan ventilatie in een privéwoning

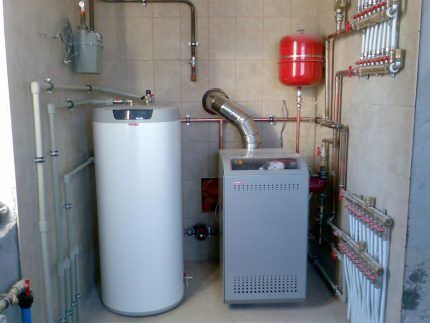

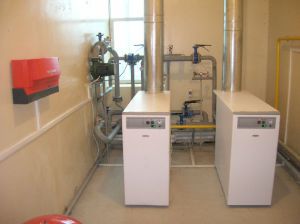

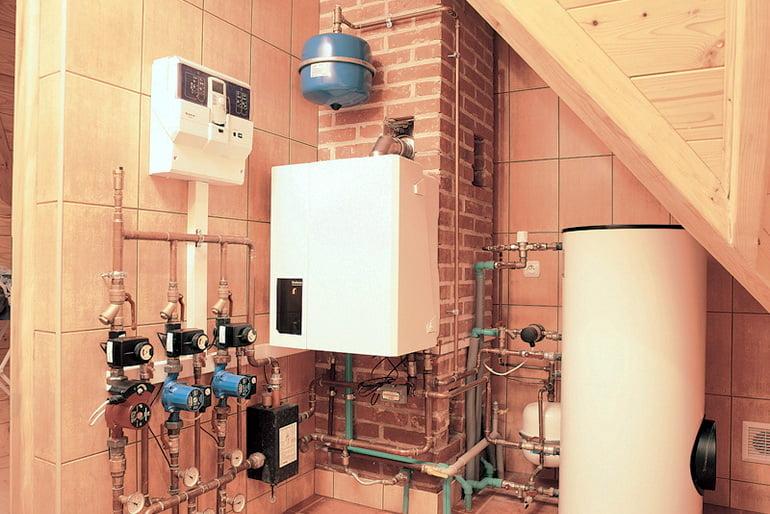

De ruimte met de gasboiler moet zijn voorzien van ventilatie

Er worden wandgemonteerde units met verschillende capaciteiten gebruikt, met een compacte en efficiënte open of gesloten vuurhaard. Aan de plaatsing van apparatuur zijn minder strenge voorwaarden verbonden dan voor vloertypes, daarom worden deze geplaatst in een stookruimte, keuken, badkamer of bijkeuken..

De eigenaren twijfelen soms aan de noodzaak van een afzuigkap in de stookruimte, aangezien het voldoende is om de spiegel te openen. Het raam constant open houden is onhandig in de winter en periodieke ventilatie lost het probleem van luchtuitwisseling niet volledig op. Naast de natuurlijke instroom wordt een geforceerde luchttoevoer georganiseerd. Bij afwezigheid van normale ventilatie nemen de prestaties van de wandketel af en zorgt een normale luchtstroom voor de verbranding van brandstof zonder resten, daarom neemt de efficiëntie-indicator toe.

Het systeem voert de functies uit:

levert zuurstof in het volume dat nodig is voor gasverbranding;
de kap verwijdert rook en koolmonoxide;
verwijdert onbedoelde gasemissies die vergiftiging van huisdieren en mensen veroorzaken.

Extractievereisten door de wet

De ventilatieregels zijn vastgelegd in SNiP. De basisvereiste heeft betrekking op het volume van de luchtuitwisseling – het moet binnen een uur 3 keer luchtcirculatie bieden.

Ventilatie van de stookruimte in een woonhuis wordt alleen uitgevoerd volgens een voorlopig ontwerp. Waarin worden de uitvoerende ventilatieschema’s van de kamer, het type en de hoeveelheid benodigde apparatuur, een lijst met materialen en reserveonderdelen voor de installatie van de schoorsteen gepresenteerd.

Bij het kopen van ventilatie- en rookafvoerapparatuur voor een gasboiler in een privéwoning, bepaald door de ontwerpdocumentatie, is het noodzakelijk om ze te controleren op naleving van de kwaliteit die wordt gereguleerd door de wetgeving op het grondgebied van de Russische Federatie.

Wettelijke basisvereisten voor de opstelling van ventilatiesystemen voor een gasboiler in een privéwoning:

Installatie van een apart luchtkanaal in de ventilatiestructuur.
Dichtheid van ventilatiekanalen, alle naden moeten worden behandeld met hittebestendige kitten.
Opstelling van een apart luchtkanaal in het plafond van de verbrandingskamer.
Opstelling van hulzen in wandconstructies voor de afvoer van het gaskanaal van het pand naar de straat.
Aansluiting op één schoorsteen van maximaal 2 gasinstallaties.
Tussen de buitenmuur en het eindpunt van het gaskanaal moet een afstand van meer dan 300 mm worden aangehouden.
Luchttoevoer kan zowel buiten als binnen de oven worden georganiseerd. Tegelijkertijd kan de woonkamer echter niet als aangrenzende kamer worden gebruikt..

Heb ik ventilatie nodig in een stookruimte op gas?

Zelfs een kleine hoeveelheid koolmonoxide kan het welzijn van bewoners verslechteren. Chronische vermoeidheid, hoofdpijn en pijn in de ogen is het minste dat mensen die vaak verbrandingsproducten inademen voelen. Lekkages van explosieve en ontvlambare brandstof zijn niet minder gevaarlijk..

Slecht ontworpen ventilatie brengt niet alleen het leven en de gezondheid van mensen in gevaar, maar vermindert ook de prestaties van de apparatuur.

De werking van een gasboiler is mogelijk met een constante toevoer van zuurstof naar de ketel en tijdige verwijdering van verbrandingsproducten. Bij gebrek aan lucht verbrandt de brandstof erger. Bij hetzelfde gasverbruik produceert de ketel minder warmte in een slecht geventileerde ruimte..

Zwakke afzuigventilatie in een stookruimte met een staande gasboiler leidt tot ophoping van dampen en roet in de apparatuur, de doorsnede van de luchtkanalen neemt af, de tocht neemt af en een deel van de verbrandingsproducten wordt de kamer in gezogen.

Gasketels gebruiken lucht uit de stookruimte. Als de stookruimte is gescheiden van het hoofdgebouw door houten lekkende deuren of ouderwetse ramen erin, komt er voldoende lucht binnen via de kieren van de kozijnen. Maar als er moderne ramen en deuren worden geplaatst, komt er geen lucht van buiten. Wanneer de brandstof verbrandt, wordt de lucht in de kamer afgevoerd en neemt het rendement van de ketel af. De dampen van de ketel kunnen naar de stookruimte gaan en van daaruit naar de woonkamers. Daarom moet u nadenken over hoe u de stookruimte kunt ventileren.

De behoefte en functies van ventilatie in de stookruimte van een privéwoning

Schone lucht is van groot belang voor de goede werking van een gasboiler. Als het niet mogelijk is om de toevoer van verse lucht op een natuurlijke manier tot stand te brengen, wordt kunstmatige ventilatie uitgevoerd.

Zonder systematische ventilatie vallen brandbare stoffen op de leidingen, neemt het rendement van de gasboiler af en warmt het huis slechter op. Maar zelfs dit is niet het ergste. Door gebrekkige ventilatie en onbevredigende werking van de apparatuur hoopt zich een teveel aan koolmonoxide op in de kamer, waardoor het leven van mensen in gevaar komt..

Professionele installatie van ventilatie in de stookruimte van een woonhuis:

Verlengt de levensduur voor een langere gebruiksduur;
Creëert goede klimatologische omstandigheden om in het huis te wonen;
Er is altijd voldoende zuurstof in de ruimte;
Vocht en schimmel verschijnen niet op de muren;
Minder concentratie van verbrandingsproducten;
De ketel werkt met een hoog rendement.

Ventilatie in de stookruimte van een woonhuis reguleert de ophoping van koolmonoxide, er wordt geen tocht gevormd. Een te hoge concentratie kooldioxide is schadelijk voor de gezondheid. Door de uitwisselingsprocessen in de lucht komt zuurstof de kamer binnen, wat nodig is voor het menselijk leven en de goede werking van gasapparatuur.

Berekening ventilatiesysteem

Volgens bouwnormen moet het hele luchtruim van de stookruimte elke 20 minuten worden vervangen door een nieuwe. Om voor een goede luchtcirculatie te zorgen, zul je jezelf moeten wapenen met een rekenmachine en formules.

Als de plafonds zich op een hoogte van 6 meter bevinden, wordt de lucht in de kamer zonder speciale apparaten drie keer per uur ververst. Zes meter hoge plafonds zijn een luxe voor een privéwoning. De daling van de plafonds wordt gecompenseerd bij het berekenen in de volgende verhouding – voor elke meter eronder neemt de luchtuitwisseling toe met 25%.

Stel dat er een stookruimte is met afmetingen: lengte – 3 m, breedte – 4 m, hoogte – 3,5 m. Om dit probleem op te lossen, is het noodzakelijk om een aantal acties uit te voeren.

Stap 1. Ontdek de grootte van het luchtruimvolume. We gebruiken de formule v = b * l * h, waarbij b de breedte is, l de lengte en h de hoogte van het plafond. In ons voorbeeld is het volume 3 m * 4 m * 3,5 m = 42 m3.

Stap 2. Laten we een correctie maken voor het lage plafond met behulp van de formule: k = (6 – h) * 0,25 + 3, waarbij h de hoogte van de kamer is. In onze stookruimte bleek de wijziging: (6 m – 3,5 m) * 0,25 + 3 ≈ 3,6.

Stap 3. Laten we de luchtuitwisseling berekenen die door natuurlijke ventilatie wordt geleverd. Formule: V = k * v, waarbij v het luchtvolume in de kamer is, k is de correctie voor de afname van de hoogte van het plafond. We hebben een volume gelijk aan 151,2 m3 (3,6 * 42 m3 = 151,2 m3).

Stap 4. Het blijft om de waarde van het dwarsdoorsnede-oppervlak van de schoorsteen te verkrijgen: S = V / (w * t), waarbij V de hierboven berekende luchtuitwisseling is, w is de luchtstroomsnelheid (in deze berekeningen het wordt genomen als 1 m / s) en t is de tijd in seconden. We krijgen: 151,2 m3 / (1 m / s * 3600 s) = 0,042 m2 = 4,2 cm2.

De afmetingen van het kanaal zijn ook afhankelijk van het oppervlak van het binnenoppervlak van de ketel. Dit nummer wordt door de fabrikant aangegeven in de technische documentatie van het apparaat. Als dit aantal niet wordt aangegeven, bereken het dan zelf op basis van het volume van het apparaat. Vergelijk vervolgens de grootte van het gebied met de straal van de sectie volgens de ongelijkheid:

2πR * L > S waar

R – binnenradius van het schoorsteengedeelte,

L – zijn lengte,

S – het gebied van het binnenoppervlak van de ketel.

Als een dergelijke berekening om de een of andere reden moeilijk is, kunt u de tabel gebruiken.

Ketelvermogen, kW Schoorsteendiameter, mm

24	120
dertig	130
40	170
60	190
80	220

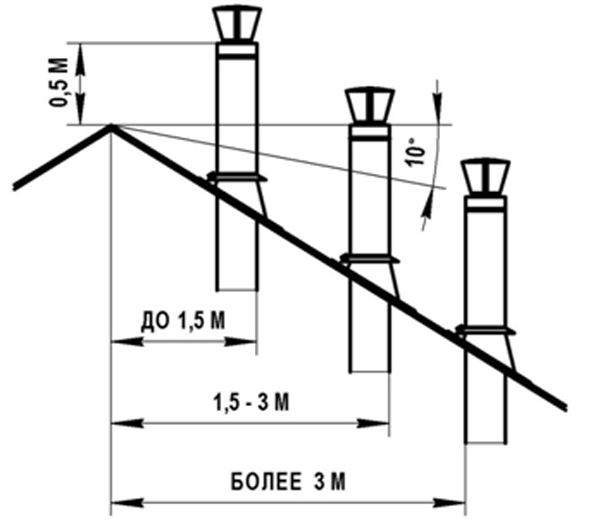

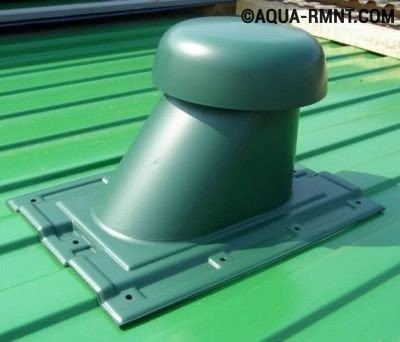

De laatste stap van de berekening is de hoogte van de windwijzer ten opzichte van de daknok. De behoefte hieraan is te wijten aan het creëren van extra tractie door de wind, wat de efficiëntie van de gehele uitlaatstructuur verhoogt. In dit stadium laten ze zich leiden door de volgende principes:

de hoogte van de windwijzer boven een plat dak, of op een afstand van maximaal 1,5 meter van de nok, moet minimaal 0,5 meter zijn;
op een afstand van 1,5 tot 3 meter – niet onder de nok van het dak;
op een afstand van meer dan 3 meter – niet lager dan een conventionele lijn getrokken vanaf de daknok onder een hoek van 10˚;
de windwijzer moet 0,5 meter hoger zijn dan het gebouw, dat aan de verwarmde ruimte is bevestigd;
als het dak is gemaakt van brandbare materialen, moet de schoorsteen 1-1,5 meter boven de nok worden opgetild.

Methoden voor het organiseren van luchtuitwisseling

Om de ventilatie goed te laten werken, moet de lucht constant gecirculeerd worden. Er zijn twee manieren om het proces te organiseren. De in- en uitstroom vinden onafhankelijk plaats, zonder de installatie van geschikte apparatuur voor geforceerde uitwisseling. Lucht beweegt in dit geval op een natuurlijke (natuurlijke) manier onder invloed van wind en andere verschijnselen. Een andere optie, niet afhankelijk zijn van de natuurkrachten, is kunstmatige (geforceerde) ventilatie.

Geforceerd luchtcirculatiesysteem

Geforceerde ventilatie wordt toegepast in kanalen met een lange bodem. Natuurlijke verlangens zijn afwezig. Toevoerventilatie in de stookruimte van een privéwoning wordt geassocieerd met de luchtuitwisseling van het hele gebouw, de afvoerventilatie heeft één kanaal om de straat te verlaten.

Voordelen van een dwangsysteem:

De stookruimte kan overal met geschikte afmetingen worden geïnstalleerd;
Een groot pluspunt is niet afhankelijk van externe omstandigheden en natuurlijke fenomenen.

nadelen:

Het apparatuur- en installatieproces is duurder dan natuurlijke ventilatie;
In geval van storing, moet u een dure vervanging maken.

Werkingsprincipe

De apparatuur is een installatie van afzuiging of toevoerventilatie voor het verwerken van luchtstromen en de toevoer ervan naar de stookruimte. Het apparaat is een onderdeel van het verwarmingssysteem en wordt vaak aangesloten op een centrale leiding. De lucht wordt direct vanaf de straat of via het luchtkanaal aangevoerd. Een complex systeem bestaat uit metalen dozen of buizen, waartussen functionele apparaten zijn gemonteerd. Externe elementen zijn weerbestendig.

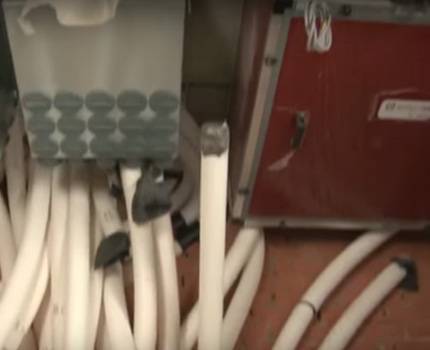

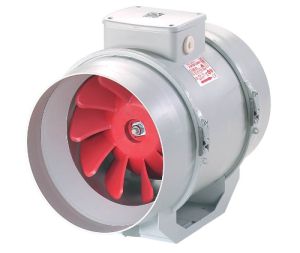

Een ventilator met een tweefasige elektromotor levert lucht aan de stookruimte of aan het gemeenschappelijke luchtkanaal.
Filters zuiveren de lucht, er worden grove soorten of methode van elektrostatische neerslag gebruikt. Grove elementen worden voor dunne filters geplaatst, beschermen ze tegen breuk en zijn eenvoudig te vervangen.
Verwarmings- of koelapparaten veranderen de temperatuur van de inkomende stroom. Er worden warmtepompen, elektrische kachels of verdampers gebruikt.

Balanceerinrichtingen, schokabsorptie en geluidsisolatie in het systeem elimineren trillingen en verminderen het geluid tijdens het gebruik. Trillingen worden geïsoleerd en gedempt door obstakels, en de ventilator is op veersteunen geplaatst.

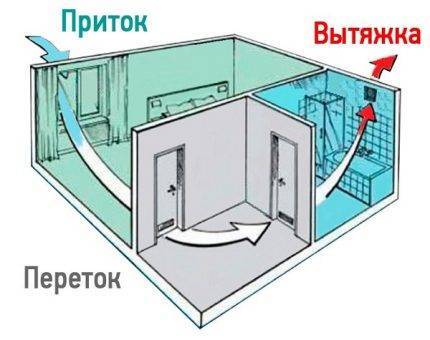

Optie # 1 – Natuurlijk tochtsysteem

Het ventilatiesysteem van een niet-mechanisch type werkt door de vorming van natuurlijke trek in een verticale pijp.

Dit is het principe van de klassieke houtkachel of haardschouw. In beide gevallen ontstaat er druk aan de onderkant, waardoor de lucht omhoog en naar buiten wordt geduwd..

Hoe groter het verschil in druk en temperatuur tussen de straat en de kamers in het huisje, hoe sterker de tocht in de ventilatieschacht.

Ook de verzadiging van de lucht met vocht beïnvloedt de trekkracht. Hoe droger het is, hoe zwaarder het is. Natte luchtmassa’s hebben onvermijdelijk de neiging om naar het plafond te stijgen en verder in het ventilatiekanaal als het buiten het gebouw gaat.

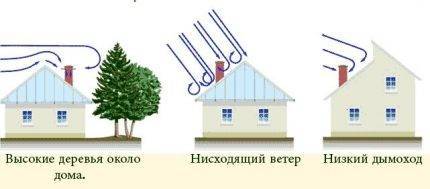

Het belangrijkste nadeel van natuurlijke ventilatie ligt in de slechte beheersbaarheid. Backdraft is mogelijk bij harde wind. In de winter werkt het systeem vanwege het temperatuurverschil zeer efficiënt, in sommige situaties zelfs met overmaat, waardoor kostbare warmte uit het huis wordt gehaald.

En in de zomer neemt de effectiviteit ervan drastisch af. Temperatuurindicatoren in de kamers van het huisje en buiten in de zomer verschillen niet veel, dus de stuwkracht neemt onvermijdelijk af.

Bij windstoten kan de lucht in de ventilatie via het ventilatiekanaal terug naar de kamers gaan. De vorming van omgekeerde stuwkracht is een zeldzaam fenomeen, maar het is heel goed mogelijk.

Om de kwaliteit van de luchtuitwisseling in een dergelijk systeem te regelen, moeten ventilatiekanalen daarin zijn uitgerust met terugslagkleppen. Indien nodig is het mogelijk om ze af te dekken om de natuurlijke tocht te verminderen..

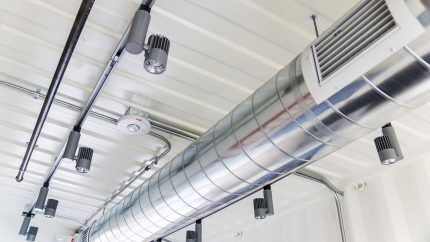

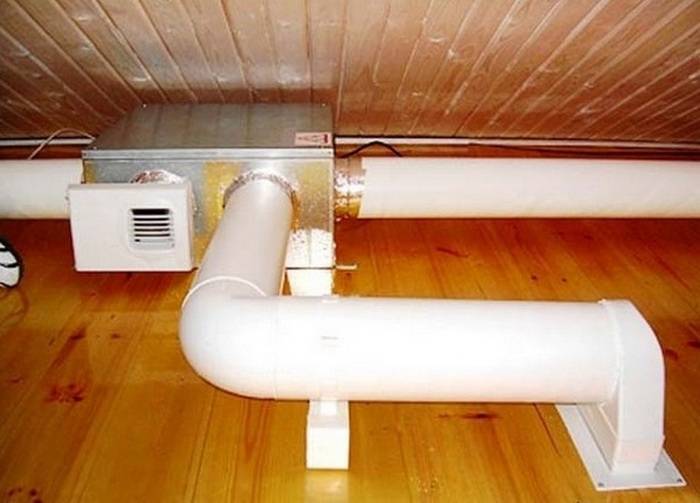

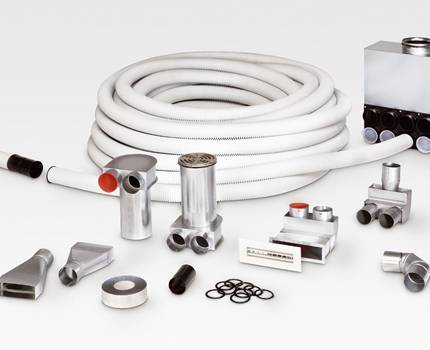

Optie #2 – geforceerd systeem

Als het natuurlijke ventilatiesysteem niet in staat is om het juiste microklimaat in het huisje te handhaven, moet het worden gewijzigd om mechanische ventilatie toe te voeren of af te voeren.

In dit geval worden luchtstromen gedwongen door het interieur te bewegen met behulp van ventilatoren..

Een gecombineerde variant van het systeem is ook mogelijk – met een aan- en afvoercircuit. Daarin worden de volumes van zowel de instroom als de afvoer geregeld door ventilatie-units.

In het toevoersysteem wordt schone lucht door mechanische apparaten het huis binnengeperst en gaat het vanzelf de ventilatiemijn in. In de afvoerlucht wordt deze door een ventilator naar buiten gezogen en de instroom wordt uitgevoerd door de ventilatiegaten in de muren

In sommige situaties wordt in een dergelijk systeem bovendien een recuperator geïnstalleerd, die warmte uit de lucht uit de kamers haalt en deze vervolgens aan de straat afgeeft.

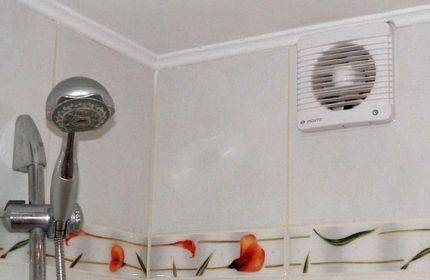

Afzuigventilatoren worden in elke kamer of op de ventilatieschacht geïnstalleerd. En voedingsapparaten in particuliere huizen zijn meestal uitgerust in de vorm van ventilatieopeningen aan de muur met een axiale elektrische ventilator erin.

Maar er is ook een optie mogelijk met een enkele luchtblazer en ventilatiekanalen door het hele gebouw..

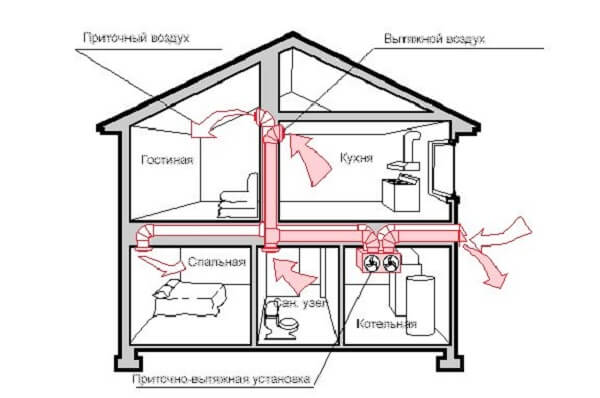

Als er toevoer- en afvoerventilatie wordt uitgevoerd, moeten er twee afzonderlijke ventilatiekanalen worden gelegd – één gaat naar de uitlaat, de tweede naar de instroom.

Dit heeft ernstige gevolgen voor de kosten van het systeem, maar zorgt ervoor dat het nauwkeuriger kan worden gereguleerd en gecontroleerd..

Vereisten voor ventilatie in een woonhuis met gas

Naast de aanwezigheid van ventilatie worden er speciale eisen gesteld aan de gasketelruimte..

De stookruimte kan worden uitgerust met:

in het bijgebouw van het huisje;
op de zolder;
in een apart gebouw;
in een speciaal daarvoor bestemde ruimte.

Als de apparatuur is ontworpen voor LPG, zal een kelder of kelder niet werken. Vloeibaar gemaakt gas heeft een hoger soortelijk gewicht dan lucht. Daarom zakt het bij lekkages naar de laagste delen van het huis en kan het hier ontploffen. Met dit kenmerk van de brandstof moet rekening worden gehouden voordat ventilatie in de stookruimte wordt uitgevoerd..

Gasketels met laag vermogen (niet meer dan 30 kilowatt) vereisen geen uitrusting van een speciale stookruimte, u kunt ze in de keuken ophangen of installeren als de kamer voldoet aan de volgende vereisten voor ventilatie van de stookruimte van een privéwoning:

oppervlakte vanaf 15 m² meter;
plafondhoogte minimaal 2 m 20 cm;
raamoppervlak vanaf 3 m² cm per 1 kubieke meter ruimtevolume;
het raam gaat open of heeft een raam;
gaten zijn gemaakt in het onderste deel van de deur voor luchtstroom uit aangrenzende kamers;
de apparatuur wordt geïnstalleerd in de buurt van een muur van onbrandbaar materiaal op een afstand van minimaal 0,1 m.

Volgens de vereisten is geforceerde ventilatie in de stookruimte in een woonhuis vereist. Indien het vermogen van de apparatuur hoger is dan 30 kilowatt, is een aparte stookruimte voorzien.

Vereisten voor schoorstenen die buiten worden geïnstalleerd

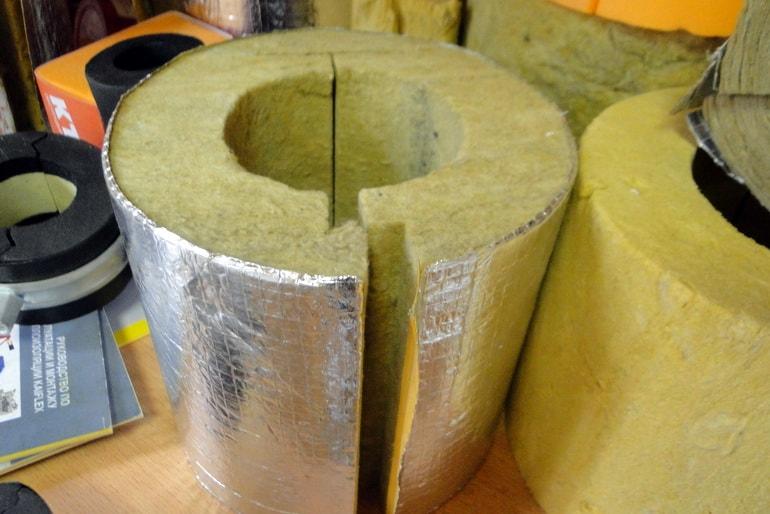

Vanaf de straat is de schoorsteen geïsoleerd om condensvorming te voorkomen;
Langs de as van de ketel en naar de as van de schoorsteen vanaf de straat is de afstand niet meer dan twee meter. Anders zal het verlangen slecht zijn;
Er moet minimaal een meter recht stuk vanaf de ketel langs de leiding naar boven zijn. Pas na zo’n afstand wordt een bocht gemaakt;
In elk geval, zelfs als er geen condensatie optreedt, moet er een zak worden geïnstalleerd om het condensaat te reinigen en af te voeren;
Als de ketel op de grond staat, is een onbrandbare ondergrond gemaakt van asbest en metaalplaat. De ketel is geïnstalleerd op een metalen plaat;
Wanneer de schoorsteen door de muren gaat, als deze van brandbaar materiaal zijn gemaakt, wordt een brandsnede van 0,5 meter boven en onder uitgevoerd.

Vereisten voor een schoorsteen die verticaal door het plafond en de dakplaten loopt

De afstand langs de as is niet meer dan twee meter;
De brandwerende afdichting wordt in het plafond aangebracht;
De koudeluchttoegangszone is voorzien van thermische isolatie;
Een zak voor condensatie en reiniging is gemaakt op een afstand van een meter;
Tot aan de bovenkant van de buis moet de thermische isolatie eindigen op een afstand van niet meer dan 0,1 meter.

De diameter van de schoorsteen op de ketel, ingesteld door de fabrikant, moet gelijk zijn aan de diameter van de schoorsteen die de kamer verlaat. Er zijn ketels met een kleinere diameter, ongeveer 80 mm. De standaard schoorsteenbinnendiameter is 130 mm.

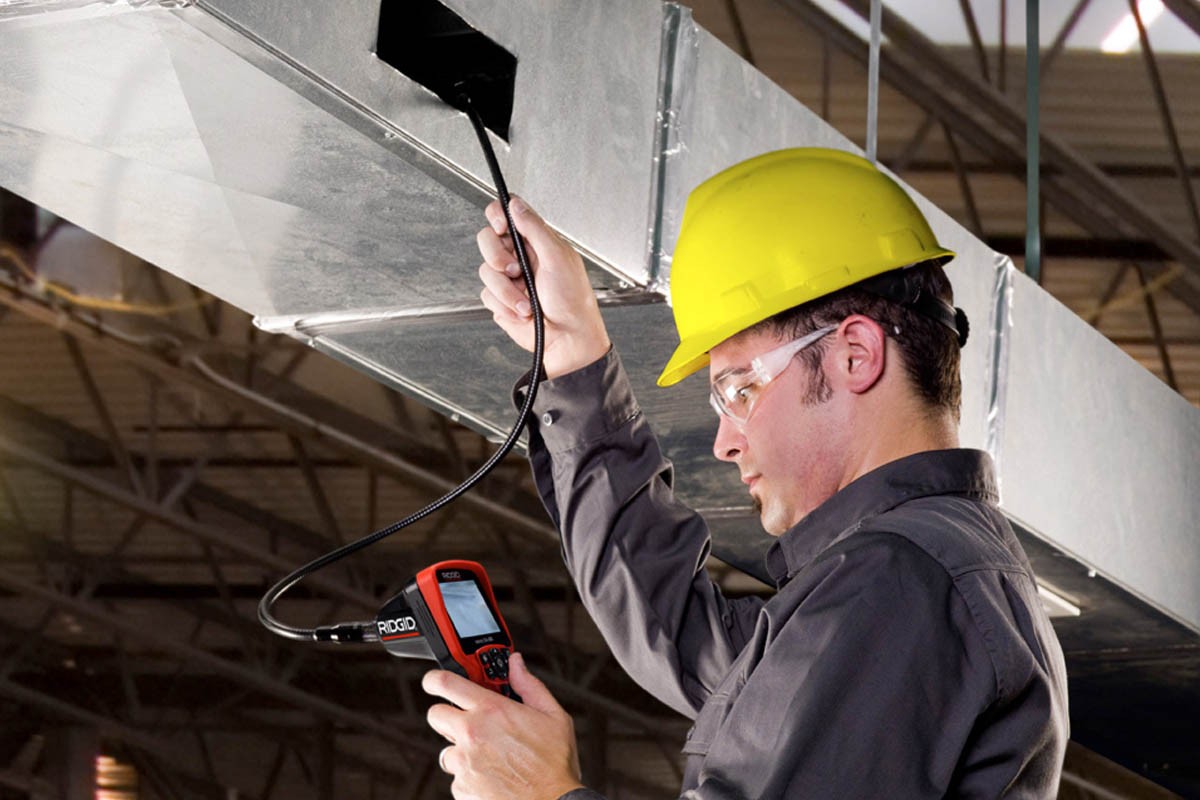

Na voltooiing van de installatiewerkzaamheden en installatie in de kanalen van de buitenpijp, moet een luik voor reiniging worden geïnstalleerd aan de onderkant van de schoorsteen. Wanneer vuil en puin zich op het niveau van de schoorsteen verzamelen, stopt de trek met werken. Om deze reden is aan de onderkant een reinigingszak geïnstalleerd..

Ventilatienormen voor gasketelruimten volgens SNiP

Alle vereisten voor ventilatie van een gasketelruimte zijn uiteengezet in SNiP 2.04.05, II-35.

Er moet ventilatie zijn in de gasketelruimte, de luchtkanaaluitlaat bevindt zich aan het plafond;
Bij het schoorsteenkanaal breekt er nog een door, 30 cm lager. Het dient om de schoorsteen te reinigen;
Luchttoevoer vindt plaats vanaf de straat via het ventilatiekanaal of vanuit de aangrenzende ruimte via de openingen in het onderste deel van de deur;
De ventilatieluchttoevoer wordt berekend op basis van het ketelvermogen:

instroom vanaf de straat: voor 1 kilowatt vermogen – vanaf 8 m². centimeter lucht;
instroom vanuit een aangrenzende kamer: voor 1 kilowatt vermogen – vanaf 30 m². centimeter lucht.

De rest van de regels voor het uitrusten van een stookruimte in een privéwoning zijn te vinden in de relevante regelgevende documenten.

Natuurlijke ventilatie met gasboiler

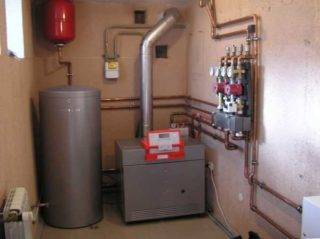

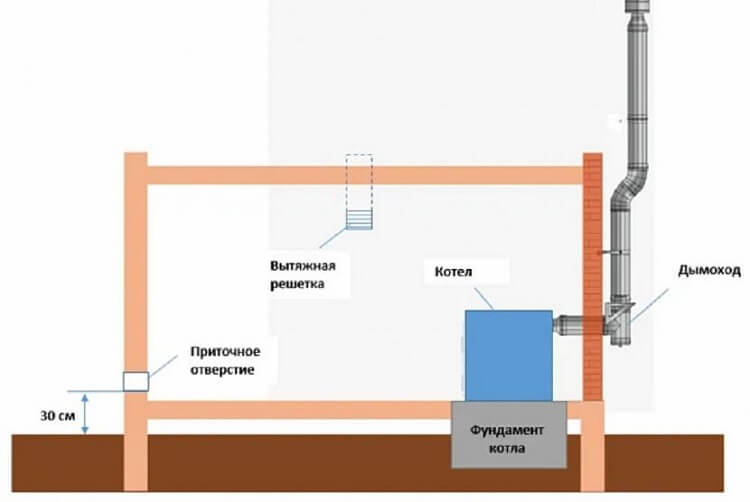

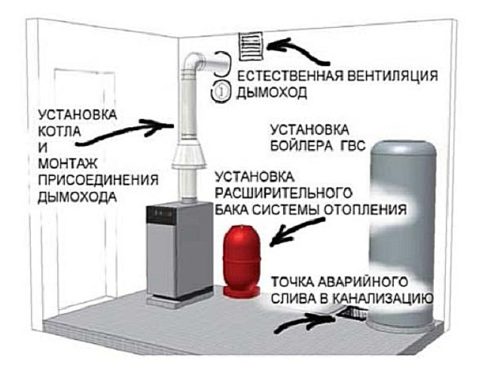

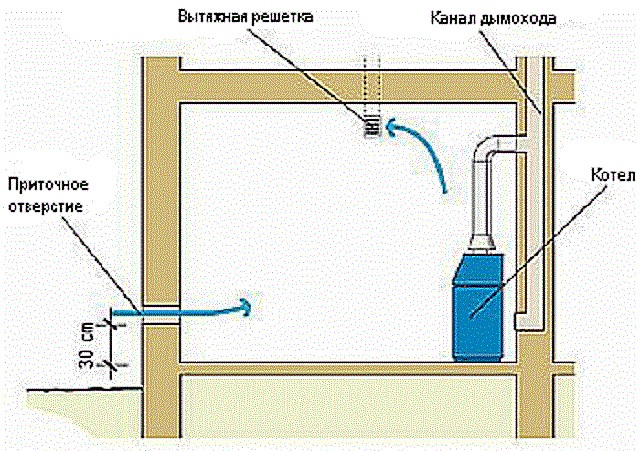

natuurlijk ventilatieschema van een stookruimte op gas

Meestal wordt natuurlijke trek gebruikt om een gasketel in een privéwoning te ventileren. Dus bij een ketel met een vermogen tot 30 kilowatt is er voldoende luchtstroom met een diameter van 15 cm voor de instroom.In de luchtstroom wordt een kunststof buis gestoken, van buitenaf is de ingang bedekt met een metalen gaas van de binnendringen van knaagdieren en vuil. Binnen is aan de leiding een terugslagklep bevestigd, die voorkomt dat lucht de straat in wordt gezogen..

De kap is ook klaar. Aan het bovenste uiteinde van de schoorsteen is een paraplu bevestigd om deze te beschermen tegen regen en sneeuw. Sommige ambachtslieden installeren ook een terugslagklep op de schoorsteen, zodat er geen lucht door het huis komt..

Om schone lucht direct in de verbrandingskamer te laten komen, is het toevoerluchtkanaal achter het brandstofcompartiment aangebracht. De uitlaatpijp wordt direct boven de ketel geplaatst, waar de verbrandingsproducten stijgen.

Het gegeven ventilatieapparaat voor de stookruimte van een privéwoning is zeer eenvoudig in uitvoering en is in de meeste gevallen behoorlijk effectief. Maar het systeem kan niet worden gecontroleerd en dit is het grootste nadeel. Volgens SNiP ventilatie in de stookruimte moet de lucht drie keer per uur ververst worden. Luchtuitwisseling met een natuurlijk ventilatiesysteem van de stookruimte kan niet worden berekend. Daarnaast is luchtverversing afhankelijk van druk, buitenluchttemperatuur en windkracht..

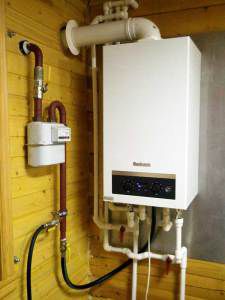

Afzuigkap voor wandketels met gesloten kamer

Ondanks de schijnbare nutteloosheid van het ventilatiekanaal bij het gebruik van wandketels met een gesloten kamer, regelen de huidige SNiP-vereisten de installatie van luchtafvoersystemen:

de doorsnede van de uitlaatpijpleiding moet volledig overeenkomen met of groter zijn dan de doorsnede van de uitlaatpijp van de gasboiler;
het rookkanaal van de keteluitrusting moet gemaakt zijn van roestvrij staal of koolstofstaal van voldoende dikte;
het is onaanvaardbaar om asbestbuizen en -elementen van gelamineerd materiaal te gebruiken in de directe nabijheid van de uitlaat van de ketel;
aansluiting van gasketels uitgerust met een bovenliggende uitlaatpijp moet worden uitgevoerd met de aansluiting van een verticaal gedeelte;
het rechte deel van de verticale luchtafvoerpijp mag niet minder zijn dan een kwart meter, waarna structurele bochten zijn toegestaan;
ongeacht de totale lengte van het geïnstalleerde schoorsteensysteem, moet de constructie uit ten minste drie bochten bestaan;
er wordt een minimale afstand van 20-25 cm aangehouden tussen het uitlaatgedeelte van de schoorsteenconstructie door de muur en het plafondoppervlak.

Het ventilatiekanaal is op verschillende manieren uitgevoerd: met een horizontale uitgang door de muur, met een bocht en stijging, met een uitgang door het plafond en de aanwezigheid van een bocht, alsook door een directe verticale uitgang door dakplafonds.

Schoorsteen voor ventilatie van een stookruimte op gas

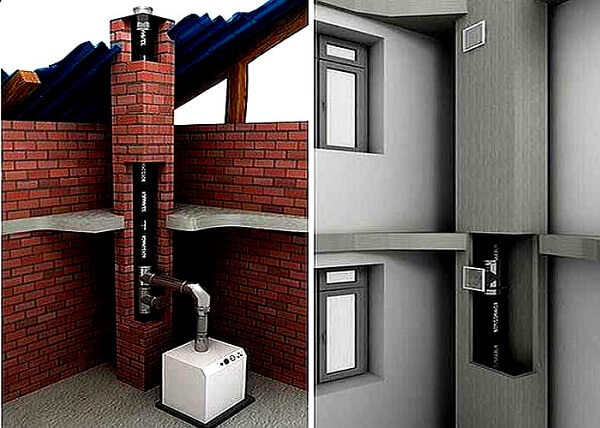

juiste schoorsteen voor ventilatie van de stookruimte

Een schoorsteen is een van de belangrijkste elementen van een competent ventilatieapparaat voor een stookruimte in een privéwoning. Daarom is het noodzakelijk om afzonderlijk stil te staan bij het ontwerp..

SNiP-ventilatie in de stookruimte is ook ontwikkeld voor schoorstenen:

De schoorsteen laat geen gas en dampen door. In de stookruimte mogen geen verbrandingsproducten in de lucht komen. Om de dichtheid van de schoorsteen te vergroten, pleisteren sommige eigenaren deze of plaatsen asbestcement in een metalen buis. De diameter hangt af van het vermogen van de ketel;
De schoorsteenpijp moet voorbij het niveau van de nok uitsteken, zodat de trek voldoende is. De schoorsteenafvoer moet 2 – 5 meter boven de nok uitsteken, anders is afzuiging mogelijk;
De diameter van de ventilatieschoorsteen in een gasgestookte ruimte moet groter zijn dan de diameter van de schoorsteen van de ketel zelf en is afhankelijk van het vermogen. U kunt de volgende verhoudingen gebruiken:

met een ketelvermogen van 24 kW – diameter 120 mm;
bij 30 kW – 130 mm;
bij 40 kW – 170 mm;
bij 55 kW – 190 mm;
bij 80 kW – 220 mm;
bij 100 kW – 230 mm.

Voor degenen die besluiten om de ventilatie van de stookruimte van hun eigen privé-huis met hun eigen handen uit te rusten, zullen eenvoudige regels helpen:

het gedeelte van de schoorsteenpijp is aangegeven in het ketelpaspoort;
de schoorsteen is gemaakt van plaatstaal (verzinkt of roestvrij staal). De schoorsteen heeft over de gehele lengte een cirkelvormige doorsnede met dezelfde diameter en een kijkvenster voor reiniging;
de schoorsteen mag niet meer dan drie windingen of bochten hebben.

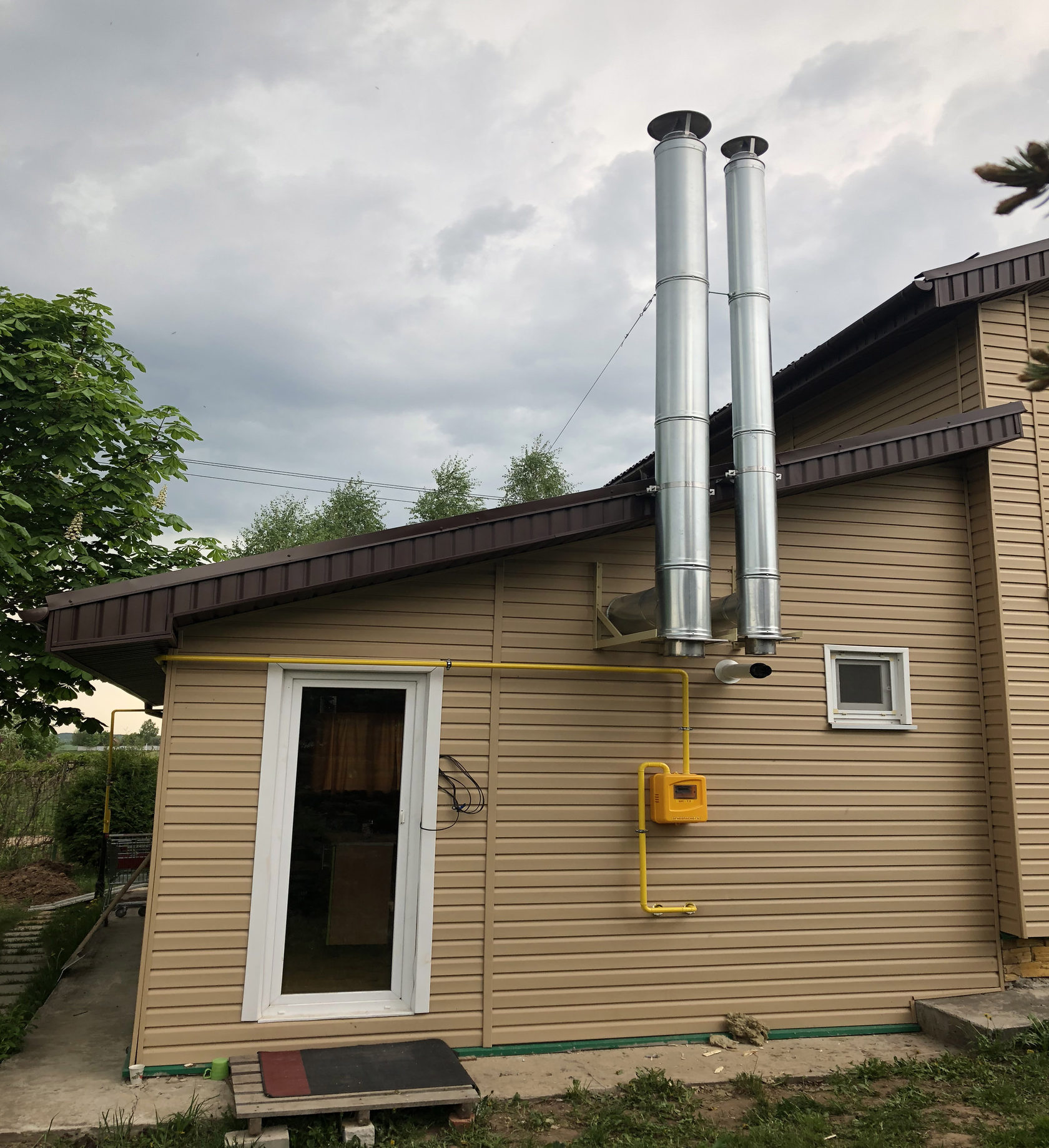

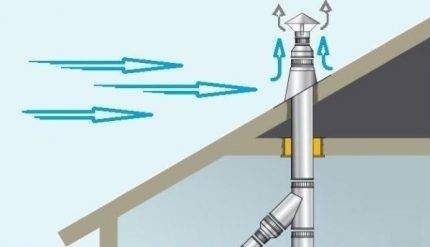

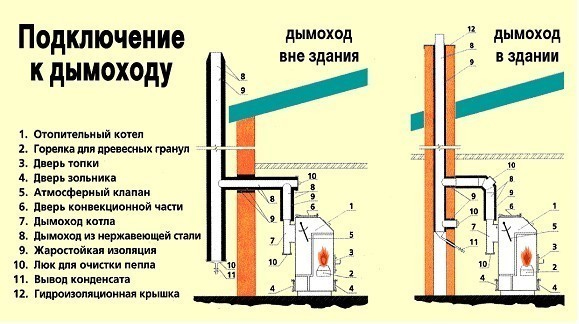

Schoorsteen van een kachel in een woonhuis

Schoorstenen en hun installatie vereisen een gespecialiseerde aanpak en het voldoen aan bepaalde eisen. Schoorsteenwanden worden meestal bestand gemaakt tegen temperatuurveranderingen, corrosie en chemische verbindingen..

De kap voor ketels in een woonhuis moet voldoen aan bouwvoorschriften:

SNiP 41-01-2003 “Ventilatie en verwarming van woongebouwen”.
SNiP 42-01-2002, 42-101-2003 “Aanbevelingen en eisen voor gasdistributiecomplexen”

Dus, met behoud van deze wetgevingshandelingen, moet erop worden gelet dat de rookafvoer overeenkomt met de vereiste luchtuitwisseling en veiligheidsbescherming. En hiervoor moet u de hoogte en doorsnede van de schoorsteen en het luchtkanaal berekenen. Tijdens de installatie moeten de volgende voorwaarden in acht worden genomen:

de buis moet strikt verticaal worden geplaatst;
niet meer dan 0,5 m boven de daknok uitsteken;
de totale hoogte van het kanaal is niet meer dan 5 m;
de voegen in de goot zijn geïsoleerd met een hittebestendige kit.

Met inachtneming van de bovenstaande eisen kan de ventilatiepijp voor de kachel met de hand worden gemonteerd.

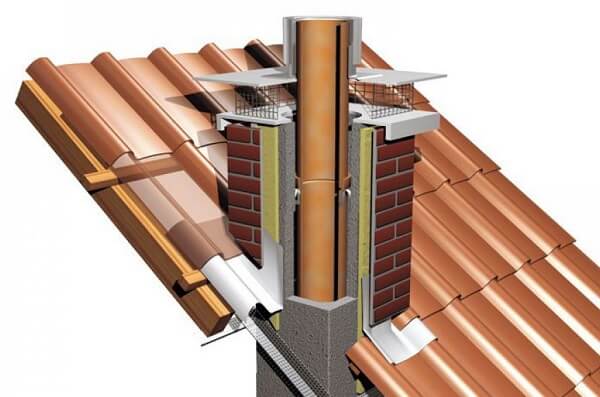

Metalen, keramische of coaxiale schoorsteen?

In een woonhuis kunnen schoorstenen voor gasboilers van metaal, keramiek of coaxiaal zijn. Het voorkeurstype rookgasafvoermateriaal, dat geschikt is voor gebruik bij een bepaalde ketel, wordt meestal door de fabrikant aangegeven in de technische documentatie..

Schoorsteenapparaat

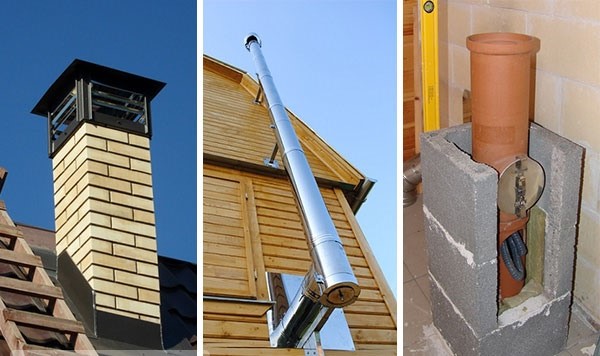

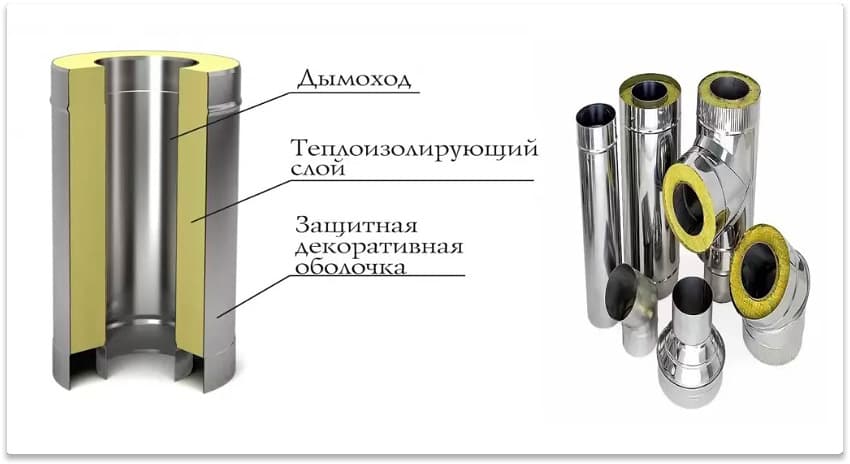

De meest voorkomende optie is een metalen schoorsteen die bestand is tegen een bedrijfstemperatuur van 800 graden. Gewoonlijk zijn pijpen van dergelijke schoorsteenconstructies gemaakt van roestvrij staal, en ferrometaal bekleed met zink kan ook als fabricagemateriaal worden gebruikt..

Over het algemeen bestaat het standaardontwerp uit verschillende componenten: de binnenste laag van de schoorsteen is gemaakt van roestvrij staal, daar bovenop is een laag hittebestendige basaltwol en een dunne ijzeren behuizing. Een van de voordelen van metalen schoorstenen is een hoge weerstand tegen mechanische schade, evenals een verhoogde betrouwbaarheid, een universeel presentabel uiterlijk.

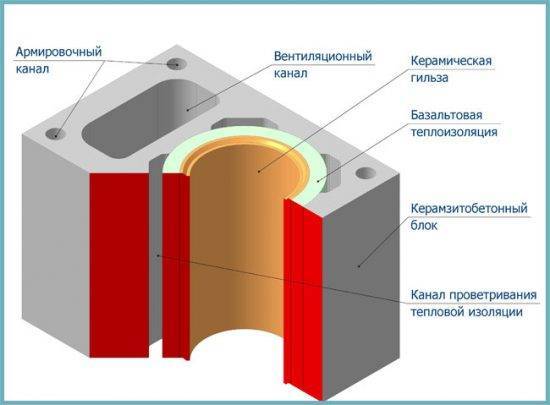

Keramische schoorsteenpijp

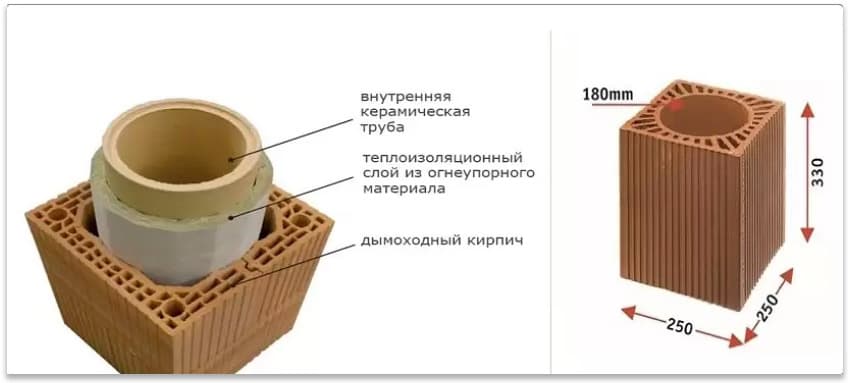

Keramiek, dat tot 1200 graden kan weerstaan, is iets minder gewild bij de consument. Ook de constructie bestaat uit drie lagen: een keramische component, een isolatielaag en een harde schaal van geëxpandeerd kleibeton. Schoorstenen gemaakt van dit materiaal onderscheiden zich door eenvoud en betrouwbaarheid, installatiegemak en hoge brandveiligheid.

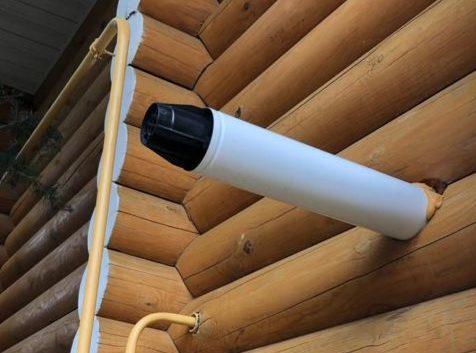

De coaxiale schoorsteen wordt gewaardeerd om zijn presentabele uiterlijk en voldoende hoge prestaties

Over het algemeen heeft een structuur van dit type een enigszins specifieke vorm, waardoor het een belangrijk voordeel heeft: er vormt zich geen condensatie op de binnenwanden. Deze eigenschap is erg belangrijk voor gasapparatuur, daarom moet u bij het kiezen van een geschikt materiaal de mogelijkheid overwegen om een coaxiale schoorsteen te kopen.

Maakt de coaxiale schoorsteen deel uit van het ventilatiesysteem?

De structuur communiceert niet met het algemene netwerk van het gebouw en maakt er geen integraal onderdeel van uit, maar dankzij de schoorsteen kan de installatie van geforceerde ventilatie worden vermeden. Blootstelling aan bogen, tunnels, ingangen is niet toegestaan.

Een deel van de ventilatiepijp kan onder een luifel of balkon worden geplaatst, maar het aantal bochten zal toenemen.

Standaardisatie van ventilatie bij de werking van gasboilers

Opgemerkt moet worden dat gasapparatuur een bron van verhoogd gevaar is. Daarom is de procedure voor het ontwerp en de werking van ketelhuizen gestandaardiseerd door de staat en wordt de naleving van deze vereisten er strikt door gecontroleerd..

Om alle vereisten te stroomlijnen, zijn de “Building Norms and Rules 2.04.05. II-35″, en II-35-76. De basisvereisten voor ruimtes voor gasboilers zijn hierboven uiteengezet..

Dit document regelt ook:

de procedure voor de ontwikkeling van technische documentatie;
maten en capaciteiten van ventilatiesystemen voor verschillende soorten gebouwen;
hun soorten en opstelling.

Ventilatieapparaat voor een ruimte met een gasboiler

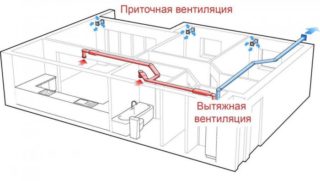

Er zijn de volgende soorten ventilatie voor een gasboiler in een privéwoning:

Natuurlijk en mechanisch volgens het tractieprincipe;
Afzuiging, aanvoer en gecombineerd voor het beoogde doel;
Kanaal en kanaalloos door ontwerp.

Bij het uitrusten van de ventilatie van een ruimte met een gasboiler met een open verbrandingskamer, moet met het volgende rekening worden gehouden:

In een ruimte met een gasboiler is een ventilatieschoorsteen geïnstalleerd om koolmonoxide naar de straat te verwijderen;
Vanuit een ruimte met een gasboiler wordt een algemeen afzuigsysteem aangebracht;
Toevoerventilatie is voorzien in de stookruimte voor een gasboiler, toevoer van verse lucht en zuurstof vanaf de straat.

Als toevoerventilatie voor een ruimte met een gasboiler zijn kieren in ramen en deuren, kieren waardoor lucht de ruimte kan binnendringen, zeer geschikt. Dit geldt met name voor particuliere huizen, waar een aparte ruimte is toegewezen voor de ketel..

Als de ruimte hermetisch is afgesloten, is een speciaal systeem en toevoerventilatie voor de gasboiler vereist.

Bij het kiezen van apparatuur moet rekening worden gehouden met het vermogen van de ketel, anders rechtvaardigen de kosten van het installeren van gasventilatie zichzelf niet. De zuurstoftoevoer moet voldoende zijn om een normale vlam te behouden. Anders hoopt roet zich op op de warmtewisselaar en neemt de warmteafgifte af. Als er geen luchtstroom is in een ruimte met een gasboiler, wordt de atmosfeer erin afgevoerd. Het zuurstofniveau daalt, er kan omgekeerde trek optreden, dat wil zeggen dat de verbrandingsproducten de kamer in worden getrokken. Een gevaarlijke situatie is wanneer de cv-ketel in de keuken wordt geplaatst. Door zuurstof te absorberen, veroorzaakt het zuurstofgebrek bij mensen: pijn in de ogen, hoofdpijn, malaise.

Luchtbewegingsprincipe

Bij mechanische trek wordt de lucht aangedreven door een ventilator. Deze bevindt zich in het ventilatierooster bij de inlaat van het luchtkanaal naar de kamer. Bij natuurlijke tocht beweegt de lucht door het drukverschil tussen de straat en de ruimte. En zelfs als er een goede natuurlijke trek is, is het handig om een kleine afzuigventilator te installeren die de lucht in beweging houdt..

Als u een mechanische luchttoevoer uitrust, ontstaat er een verhoogde druk in de kamer en wordt de afvoerlucht door het kanaal naar buiten geduwd.

Afzuigventilatie werkt door geforceerde afvoer van afgevoerde lucht.

Er is een ander type ventilatie in de gasketelruimte – toevoer en afvoer of gecombineerd. In dit geval is dit een combinatie van de eerder beschreven systemen.

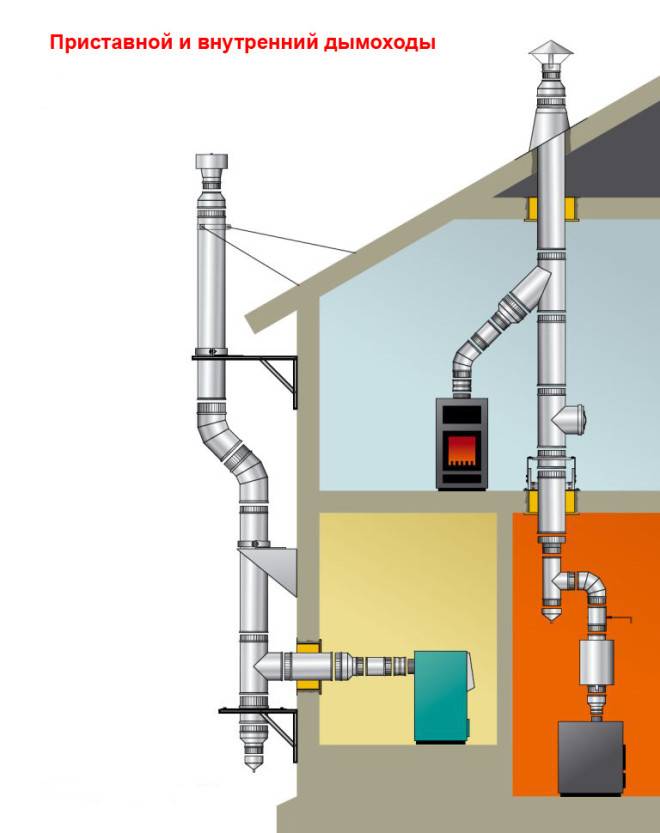

Zijschoorstenen

Het apparaat van een uitlaatsysteem buiten het pand is veel eenvoudiger, vooral als het huis al is gebouwd en de eigenaren er constant in wonen. U hoeft alleen de diameter van het gat in de muur correct te berekenen en het voorzichtig uit te snijden. Daarna wordt de installatie als volgt uitgevoerd:

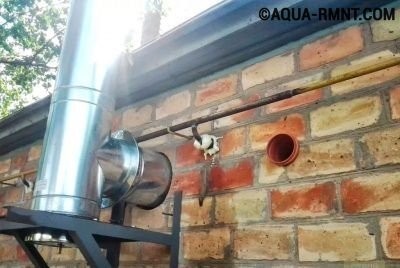

Een buisdeel wordt op een afstand van minimaal 25 cm in de muuropening getrokken (als de muur is behandeld met onbrandbare materialen, kan deze afstand volgens SNIP worden verkleind tot 5-10 cm);
Met behulp van een scharnierende bocht wordt een verticaal profiel gemonteerd. De verbindingen worden afgedicht met een vuurvast mengsel, waarna ze extra kunnen worden beschermd en versterkt met klemmen met een draadbinder;
Elke 1-2 meter wordt de structuur bevestigd met muurbeugels;
Na montage wordt de schoorsteen behandeld met een corrosiewerende coating en geïsoleerd met onbrandbare materialen (meestal minerale wol).

De zijschoorsteen is het best gemaakt van tweelaagse buizen. Ze zorgen voor een betere luchtstroom in het ovengedeelte van een gasboiler, ze zijn gemakkelijker te isoleren en zijn veiliger. Bovendien is in een aanzienlijk deel van moderne ketels een gesloten verbrandingskamerschema geïmplementeerd, dat noodzakelijkerwijs een verbinding met schoorstenen van twee coaxiale pijpen vereist..

Ventilatie installatie

De ventilatieschachtopeningen zijn afgesloten met metalen of kunststof roosters, decoratieve elementen worden bevestigd met pluggen. Een blad- of axiaalventilator wordt met zelftappende schroeven in het gat gemonteerd. Alvorens op de muren te betegelen, worden de voedingsdraden bedraad om ze niet langs de afwerking te leggen. Als de ventilator periodiek draait, wordt er een schakelaar geplaatst om deze te starten, een speciale tijdtimer kan worden gebruikt..

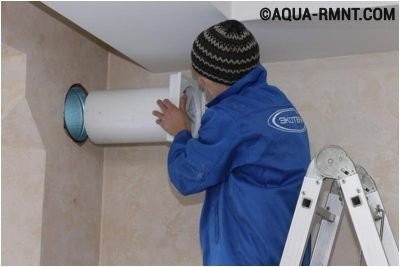

Voor de doorvoer van de leiding wordt een gat in de muur gemaakt met een lichte helling (condensafvoer) naar de buitenzijde van de muur. Baksteen wordt geboord met een boormachine en beton wordt gebroken met een hamerboor of hamer. Het kanaal wordt geplaatst en geïsoleerd met een hittebestendig materiaal (minerale wol of schuim voor installatiewerk). Aan de buitenzijde is een ventilatierooster geplaatst.

Hoe ventilatie te maken voor een gasboiler?

Voor het ventilatieapparaat in de ruimte waar de gasboiler is geïnstalleerd, is het noodzakelijk om een schoorsteen te voorzien. Het is meestal gemaakt van gegolfde metalen pijp. De meest winstgevende en efficiënte optie is een coaxiale schoorsteen. Het zal lang dienen en de installatie ervan is niet moeilijk. De vereisten voor de parameters van de ruimte waar de coaxiale schoorsteen is geïnstalleerd, zijn minimaal. Alle noodzakelijke berekeningen in verband met de installatie van een dergelijke schoorsteen zijn afhankelijk van de vermogenskenmerken van het gasapparaat. Het apparaat van een afzuigkap in de keuken voor een gasboiler is een zeer verantwoorde gebeurtenis, waarvan de veiligheid van de bewoners afhangt..

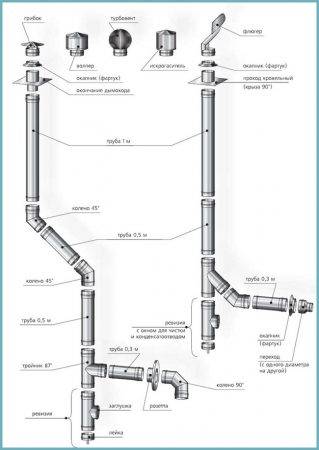

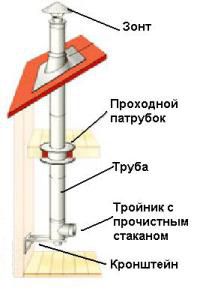

De schoorsteenkit voor de gasboiler bevat de volgende elementen:

een dop die de structuur beschermt;
doorvoerbuis, die de buis van de muur scheidt;
bevestigingsmiddelen;
adapters van pijpleiding naar kolom;
kijkvenster voor het controleren van de staat van het schoorsteensysteem;
opvangbak voor condensaat.

De diameter van de schoorsteen moet over de hele lijn gelijk zijn. De afmetingen worden aangegeven in de instructies van de fabrikanten van geisers.

De lengte van dergelijke schoorstenen is meestal 400 cm of meer. In een regio met ijzige winters zijn de schoorstenen geïsoleerd. Wanneer ventilatie wordt geïnstalleerd in een particulier huishouden, wordt het bovenste uiteinde van de buis 100 cm boven het dak naar buiten gebracht.

De schoorsteen is geïnstalleerd in overeenstemming met de SNiP-normen:

de gasboiler moet een aparte schoorsteen hebben;
de rookafvoerpijp moet hermetisch worden gemonteerd om koolmonoxidelekken te voorkomen;
het materiaal waaruit de buis is gemaakt, moet bestand zijn tegen vocht en extreme temperaturen;
de schoorsteen mag niet doorhangen, de bevestigingsmiddelen moeten stijf zijn;
wanneer de installatie wordt uitgevoerd, is het belangrijkste doel om een uniforme trek te bereiken, daarom moeten de buizen glad zijn (het is beter om geen buizen met een vierkante doorsnede te gebruiken).
voor een goede trek wordt de schoorsteen verticaal geïnstalleerd;
condensaat en vuil worden opgevangen in een speciaal luik, dat onderaan de schoorsteen is aangebracht.

Schoorsteen installatie stappen:

In de muur wordt een doorvoerbuis gemonteerd. Vanaf de buitenkant van de muur is een bocht van 90 graden aan het mondstuk bevestigd.
In de kamer is een kraan van de kolom bevestigd.
Buiten is een schoorsteen geïnstalleerd, die de leidingen met klemmen verbindt.
Bevestigingsmiddelen zijn gelijkmatig verdeeld over de gehele hoogte van de muur.
Nadat het proces van het bevestigen van de buis aan de muur is voltooid, moet u ervoor zorgen dat de schoorsteen nergens doorhangt. Meestal is een stap van 200 cm voldoende voor bevestigingsmiddelen.
Bovenop de buis wordt een afdekparaplu geplaatst..
Aan de onderkant van de leiding moet een condensopvangbak worden geïnstalleerd..

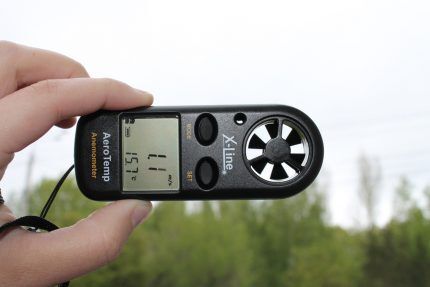

Controleer de tractie. Als de vlam van de lucifer naar de pijp kantelt, is alles correct gedaan.

Is het nodig om de stookruimte in een privéwoning te ventileren en waarom??

Ja, in de stookruimten van particuliere huizen is het absoluut noodzakelijk om ventilatie te organiseren die voldoet aan de SNiP-normen.

In deze ruimte zal het ventilatiesysteem de volgende functies vervullen:

Zorg voor zuurstoftoevoer voor normale verbranding. Als er niet genoeg zuurstof is, zal de brandstof niet volledig verbranden. Als gevolg hiervan wordt er minder warmte uitgestoten, wordt er meer brandstof verbruikt om de gewenste temperatuur in woonruimten te handhaven, wordt de ketelslijtage versneld en hopen zich dampen op in de schoorsteen..
Koolmonoxide verwijderen. Niet alle verbrandingsproducten kunnen via de schoorsteen worden afgevoerd – in kleine hoeveelheden kunnen ze de kamer binnenkomen. Als ventilatie niet voor voldoende luchtuitwisseling zorgt, kan de concentratie koolmonoxide tot kritische niveaus stijgen en in andere ruimtes doordringen.
Verwijder gas bij een eventuele doorgang. Na verloop van tijd kan de gasleiding naar de ketel zijn dichtheid verliezen en kan zich gas ophopen in de kamer. Als dit niet wordt opgemerkt, is een explosie of vergiftiging mogelijk..

Dat wil zeggen, goed uitgeruste ovenventilatie geeft het volgende effect:

vermindert de kans op brand of explosie;
de kans op aardgas- of koolmonoxidevergiftiging neemt af;
de ketel werkt met volledig rendement, zonder de belastingen te overschrijden (wat betekent dat hij langer meegaat zonder reparatie);
de temperatuur in het huis wordt gehandhaafd zonder overmatige belasting van de ketel en zonder het brandstofverbruik te overschrijden.

Hoe ventilatie voor een gasboiler te berekenen?

De maximale hoogte van één laag is 6 m en de beweging van luchtmassa’s in de ruimte van een woongebouw is beperkt tot 1-3 m / s. Met een afname van de overlap neemt de luchtverversing met elke meter toe met 25%

In een woonhuis is er bijvoorbeeld een stookruimte 3 * 4 met een plafondhoogte van 3,5 m. Door de waarden te vermenigvuldigen, krijgen we v = 42m3. Vervolgens berekenen we de correctie voor de hoogte: k = (6 – 3,5 meter) * 0,25 + 3 (3-zijdige update). We krijgen ongeveer 3,6.
Laten we de hoeveelheid geventileerde lucht berekenen rekening houdend met deze waarden. V = v * k = 3,6 * 42 = 151,2.
Laten we de doorsnede van de luchtuitlaat berekenen: S = V / (w * t).

V – luchtuitwisseling;

w – bewegingssnelheid, genomen als 1 m / s.

t is de tijd in seconden. 1 uur = 3600 s.

Dus: S = 151,2 m3 / (1 * 3600) = 0,42 m2 = 42 cm2. Als u het gebied van de cirkel kent, kunt u de straal berekenen.

De afmetingen van de luchtuitlaten van gasboilers die bedoeld zijn voor installatie in een woonhuis, worden in de regel aangegeven in de technische documentatie. De installatie van staande apparaten verschilt niet van de installatie van wandgemonteerde tegenhangers..

De belangrijkste regels en vereisten voor ventilatie van de stookruimte in overeenstemming met SNiP (+ video)

Heeft u een ventilatiesysteem nodig – ontdekt. Nu over de belangrijkste regels en vereisten voor de opstelling ervan.

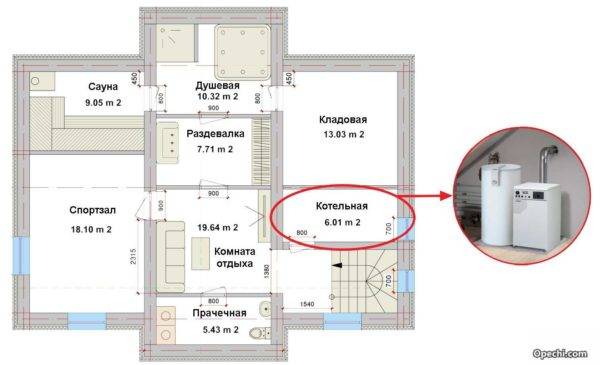

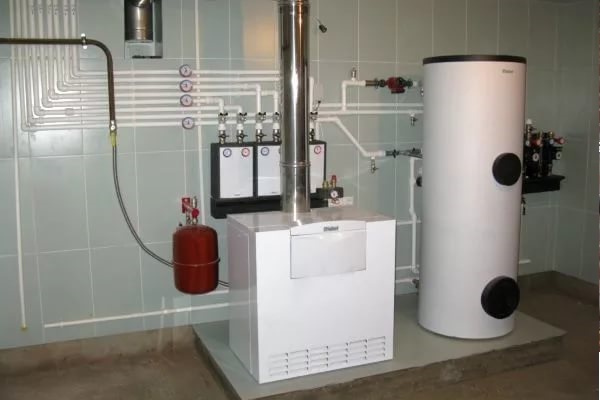

De stookruimte kan worden uitgerust in de volgende gebouwen:

Vrijstaande bouw- of blokmodule.
Bijlage.
Kamer in huis.
Keuken (toegestaan als het ketelvermogen niet hoger is dan 30 kW).
Vliering.

Bij het bouwen van privéwoningen worden ovens meestal uitgerust in een aparte ruimte op de begane grond, naast een garage of andere ruimte..

De vereisten en normen voor de opstelling van stookruimten in particuliere huizen zijn geregeld in SNiP 42-02-2002.

Van de basisvereisten:

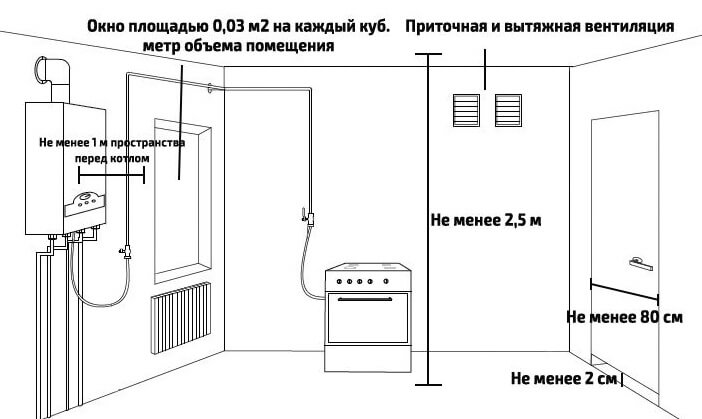

Vereisten voor de kamer, als de ketel in een aparte ruimte is geïnstalleerd: volume – vanaf 7,5 m³, oppervlakte – vanaf 6 m², plafondhoogte – vanaf 2,5 m.
Ketels met een vermogen van 30+ kW mogen alleen in een aparte ruimte worden geplaatst. Ketels met minder vermogen – kunnen in de keuken worden geïnstalleerd.
Bij het installeren van de ketel in de keuken, moet de oppervlakte meer dan 15 m2 . zijn
De stookruimte moet een aparte deur naar de straat hebben.
Doorsnede van openingen voor instroom: vanaf de straat – vanaf 8 cm² voor elke 1 kW ketelvermogen, vanuit een aangrenzende kamer (bijvoorbeeld vanuit de keuken, door de muur) – vanaf 30 cm² voor elke 1 kW van kracht.

Berekening van luchtverversing met formule en voorbeeld (+ video met meer gedetailleerde uitleg)

Het is noodzakelijk om de doorsneden van de ventilatiekanalen en het vermogen van de afzuigventilator te kiezen op basis van de vereiste luchtuitwisseling.

Wisselkoers lucht. Volgens SNiP – voor stookruimten is dit 3 (dat wil zeggen, gedurende 1 uur in de stookruimte moet de lucht 3 keer volledig worden ververst).

Het volume van de kamer. Om te meten, moet u de hoogte vermenigvuldigen met de breedte en vermenigvuldigen met de lengte (alle waarden zijn in meters).

Hoeveel lucht heeft de ketel nodig voor verbranding?

Voor gasboilers (het maakt niet uit – met een open of gesloten verbrandingskamer) in particuliere huizen, is een grotere nauwkeurigheid niet vereist, dus u kunt 10 “kubussen” lucht voor 1 “kubieke” gas nemen voor berekeningen. Voor dieselbrandstof – 12.

Laten we een voorbeeld geven – we zullen het ventilatiesysteem voor de stookruimte berekenen in een aparte ruimte die aan het huis is bevestigd:

We berekenen het volume van de kamer. Laten we bijvoorbeeld de afmetingen 2,5 x 3,5 x 2,5 = 21.875 m³ nemen. Voor een nauwkeurigere berekening kunt u het volume (grootte) van de ketel zelf aftrekken van het “totale” volume.
We kijken in de kenmerken van onze ketel, hoeveel gas hij maximaal kan verbranden in 1 uur. We hebben bijvoorbeeld een Viessmann Vitodens 100 (35 kW) model met een maximaal debiet van 3,5 kubieke meter. Dit betekent dat voor normale verbranding bij maximale belasting de ketel 3,5 x 10 = 35 m³/h lucht nodig heeft. Dit kenmerk is niet van toepassing op de regel over drievoudigheid, dus we voegen het gewoon toe aan het resultaat..

Nu voeren we de berekening uit met alle indicatoren:

21.875 x 3 (driemaal luchtverversing) + 35 = 100 m³/h

Voor het geval dat u een voorraad moet maken – gemiddeld tot + 20-30% van de resulterende waarde:

100 + 30% = 130 m³/h (afgerond naar boven) moet bij maximale ketelbelasting door het ventilatiesysteem in de stookruimte worden aan- en afgevoerd. We hebben bijvoorbeeld de maximale voorraad genomen (30%), sterker nog, je kunt jezelf beperken tot 15-20%.

Voor vastebrandstofketel

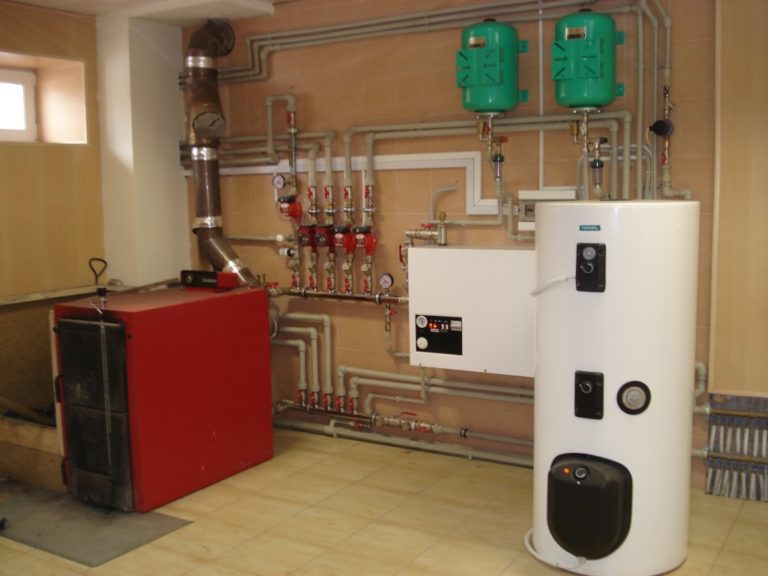

De eigenaardigheid van het werk van de warmtetoevoer van vaste brandstoffen is het periodiek binnendringen van verbrandingsproducten in de kamer. Dit gebeurt tijdens het laden van brandstof, het verwijderen van as. Daarom wordt bij verwarming met een vastebrandstofketel het luchtverversingspercentage met 10-15% verhoogd in vergelijking met een gasgestookte ketel..

Dingen om te overwegen:

De circulatie-uitlaat wordt verticaal in het plafond boven de roetvormingszone geïnstalleerd.
De minimale afstand tussen het en de schoorsteen is 0,5 m.
Schoorsteenbescherming tegen tocht. Het is noodzakelijk om het periodiek van roet te reinigen, controleer de integriteit.

Voor kunstmatige luchtconvectie zijn standaard ventilatoren geïnstalleerd. Hun vermogen zorgt voor een instroom gelijk aan de som van het debiet van het afvoerkanaal en de schoorsteen.

De lengte van het verticale element voor de convectiebeweging van luchtmassa’s moet minimaal 3 meter zijn. De inlaatpijp bevindt zich boven de vuurhaard en de aslade.

Ventilatie apparaat in de keuken met een gasfornuis

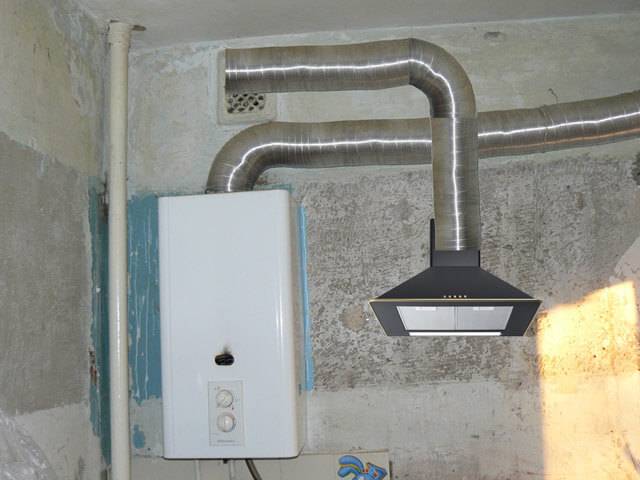

Ventilatie wordt uitgevoerd door een afzuigkap en een toevoerklep

Voor keukens met 4 branders wordt de berekening uitgevoerd volgens het algoritme: eenmalige luchtverversing + extra volume van 100 m3 / h. Bewoners voelen meestal wanneer de geur lange tijd niet verdwijnt en de ruimte gevuld is met vocht.

Berekening van de minimaal vereiste ventilatievoorwaarden

De berekening van de luchtverversing in de stookruimte gebeurt volgens de normen van SNiP 41-01-2003. Er zijn veel nuances in grote objecten. In een eenvoudig systeem zorg je ervoor dat er voldoende lucht wordt uitgewisseld en een deel van de warmte wordt teruggegeven. Bij foutieve berekeningen haalt de ketel de nodige verbrandingslucht uit de ruimte.

Om de minimaal vereiste ventilatievoorwaarden te berekenen, moet u weten:

Intern volume van de stookruimte;
Gasverbruik voor apparatuur;
Hoe efficiënt is de apparatuur;
Aantal geïnstalleerde gasapparatuur.

Binnen een uur moet het luchtvolume in de stookruimte drie keer veranderen

V x 3 = L,

waarbij V het volume van de stookruimte is; L is de luchtwisselkoers. Dit als voor de kap.

Toevoerluchtvolume. die aan de kamer moet worden toegevoerd, wordt verbruikt om de afzuigkap drievoudig te compenseren en om het benodigde luchtvolume te verkrijgen dat nodig is voor gasverbranding

Om de hoeveelheid toevoerlucht (L) te berekenen, is het noodzakelijk om het volume van de stookruimte (V) te berekenen, vermeerderd met 3 keer en de hoeveelheid verbranding (L) op te tellen..

L lucht = 3 x V stookruimte + L verbranding.

L lucht wordt berekend in kubieke meter per uur – m3 / uur

Dit is de hoeveelheid totale toevoerlucht. Luchtuitwisseling, die wordt aangevuld door natuurlijke ventilatie-uitlaat.

Wat er is gebeurd, het is noodzakelijk om het benodigde luchtvolume voor verbranding aan te vullen en toe te voegen met ketels van een open verbrandingskamer

Stookruimtevolume (V) wordt bepaald in kubieke meters – m3.

L verbranding = (1 + L0 x k) x b x n = m3 / h

L0 – theoretisch luchtvolume 9,5 m3 / per 1 m3 aardgas. Gemiddelde waarde, deze waarde is afhankelijk van de gassamenstelling;
k = 1,2 is de overtollige luchtfactor. De hoeveelheid is niet constant. In dit geval wordt de gemiddelde waarde genomen. De exacte hangt af van het type brander;
b – gasverbruik per ketel. Gemeten in kubieke meter per uur (m3/uur);
n – aantal ketels.

Afzuigventilatie zorgt voor drie keer luchtuitwisseling met een open verbrandingskamer

L afzuigkappen = 3 x V – volume stookruimte. Deze aanduiding zal altijd lager zijn dan de instroomwaarde, aangezien in de toevoerlucht ook rekening wordt gehouden met verbrandingslucht. Dit is een van de basisvereisten waaraan strikt moet worden voldaan..

Vervolgens wordt het gebied van het uitlaatgedeelte (S) berekend.

S = L afzuigkappen / (3600 x 1) m2

3600 – het aantal seconden in een uur;
1 – m / s – luchtsnelheid in het afvoerkanaal met natuurlijke ventilatie.

De luchtsnelheid in de kanalen wordt bepaald volgens het handboek warmtetoevoer en ventilatie “Aanbevolen luchtsnelheden”. Bij kunstmatige ventilatie zal de snelheid in de uitlaatschachten hoger zijn.

Regelgevend kader van de Russische Federatie

Installatie van ventilatiesystemen is vereist ongeacht het type verwarmingsapparatuur dat wordt gebruikt (artikel 9.38 SNB 4.03.01-98). Installatie van verwarmings- en ventilatieapparatuur wordt uitgevoerd onder toezicht van vertegenwoordigers van gasdiensten.

Als tijdens de opstarttests gebreken in het ventilatiesysteem en technische inconsistenties in de ontwerpdocumentatie aan het licht komen, zal de inbedrijfstelling van het verwarmingssysteem worden geweigerd..

De taken van de gasinspecteur omvatten visuele inspectie van apparatuur, verificatie van veiligheidsfuncties, controle en meting van koolmonoxide. Indien nodig kan de eigenaar van het pand de inspecteur verzoeken om certificaten-vergunningen om met een anemometer of SRO te werken

De ventilatie zorgt voor een constante en intensieve toevoer van verse lucht. De werking van uitlaatsystemen wordt geregeld door een aantal voorschriften.

Wetgevingshandelingen en GOST’s

Het wettelijk kader voor ventilatie en airconditioning van gasapparatuur is vrij uitgebreid. Deze rechtshandelingen omvatten:

federale wet nr. 384;
Regeringsbesluit nr. 1521 inzake verplichte naleving van 384-FZ;
Regeringsbesluit nr. 87;
Regeringsbesluit nr. 410 betreffende veiligheidsmaatregelen voor het onderhoud van gasapparatuur;
SNiP (II-35-76, 2.04-05);
SanPiN 2.2.4.548-96. 2.2.4;
AVOK normen en adviezen op het gebied van ventilatie etc..

Maar wetgevingshandelingen kunnen veranderen, daarom moet u bij het installeren van ventilatieapparatuur voor het inrichten van een gasketelhuis hun laatste revisies in officiële bronnen volgen..

Alle normen en voorschriften die zullen worden toegepast bij het controleren van ventilatieapparatuur kunnen worden verduidelijkt met de gasdienst van uw plaats.

Ook moeten alle geventileerde systemen in ruimtes met ketelapparatuur voldoen aan de volgende GOST en SP:

GOST 30434-96;
GOST 30528-97;
GOST R EN 12238-2012;
GOST R EN 13779-2007 over airconditioning en ventilatie in niet-residentiële gebouwen;
GOST 30494-2011 over microklimaat in woningen en openbare gebouwen;
SP 7.13130.2013 over eisen voor het waarborgen van brandveiligheid;
GOST 32548-2013 (interstate standaard);
SP 60.13330.2012 (verwijst naar SNiP 41-01-2003), enz..

Op basis van deze regeling dient projectdocumentatie te worden opgesteld. Om niet in tegenspraak te zijn met de officiële vereisten en normen, is het in het stadium van de projectontwikkeling noodzakelijk om thermische berekeningen uit te voeren en de belangrijkste parameters van het uitlaatsysteem te berekenen..

Certificering van ventilatieapparatuur

Bij de aanschaf van apparaten voor afzuiging en toevoer van verse lucht, dient u hun documenten te controleren. Voor ventilatieapparatuur die op het grondgebied van de Russische Federatie wordt verkocht, wordt zonder mankeren een conformiteitsverklaring opgesteld.

Dit document bevestigt dat de apparaten voldoen aan alle huidige vereisten van de douane-unie zoals uiteengezet in de volgende technische voorschriften:

TR CU 004/2011 over de gebruikte laagspanningsapparatuur en de veiligheid van de werking ervan;
TR CU 020/2011 over de elektromagnetische compatibiliteit van de gebruikte apparatuur;
TR CU 010/2012 over de veiligheid van machines en uitrusting.

Deze productverklaring is verplicht, maar daarnaast kan de fabrikant of importeur van ventilatieapparatuur een officiële procedure van vrijwillige certificering ondergaan om te voldoen aan de GOST-normen. De aanwezigheid van een dergelijk certificaat, verkregen op vrijwillige basis, geeft de hoge kwaliteit van de producten en de betrouwbaarheid van de fabrikant aan..

Bij aanschaf van ventilatieapparatuur voor een stookruimte kan een vrijwillig conformiteitsattest voor luchtkanalen worden aangevraagd. Het bevat alle technische kenmerken van het product

Maar vrijwillige certificering vereist extra kapitaalinvesteringen, dus daar besparen ze vaak op. In overeenstemming met federale wet nr. 313 en regeringsresoluties nr. 982 en nr. 148, is de verplichte certificering van ventilatieapparatuur afgeschaft.

Basis ventilatie-eisen

Het installeren van een correct berekende en goed ontworpen ventilatie is een belangrijke voorwaarde voor het functioneren van de stookruimte. Gewoonlijk worden alle noodzakelijke parameters om de normale werking van gasverwarmingsapparatuur te garanderen aangegeven in het technische paspoort..

Waarom is normale luchtverversing belangrijk voor een stookruimte??

Het ontbreken van een normale toevoer van verse lucht heeft een negatieve invloed op de prestaties van de gasapparatuur. De verbranding van brandstof is onmogelijk zonder een intensieve en continue toevoer van zuurstof.

Met een vermindering van de luchtstroom in de stookruimte, vormen zich koolstofafzettingen op de wanden van de gasboiler, waardoor de kwaliteit van de mengselvorming verslechtert en de efficiëntie van het brandstofverbruik afneemt

Door slecht functionerende ventilatie verbrandt de brandstof slechter, neemt de opwekking van warmte af en neemt het verbruik van het verbruikte gas toe. Dat is de reden waarom het bij het ontwerpen van een gasketelruimte voor een landhuis en uitlaatapparatuur belangrijk is om te voldoen aan gevestigde normen en staatsnormen..

Als het ventilatiesysteem met beperkingen is gebouwd en niet kan zorgen voor een stabiele luchtverversing in het vereiste volume, zal bij een noodlozing van koolmonoxide kooldioxide zich snel verspreiden naar de woonruimtes..

Vereisten voor luchtstroom in de oven

Op basis van SP 41-104-2000 (artikel 13.4) moet de luchtstroom in de stookruimte met een gasboiler drie keer zijn. Die. de lucht in de kamer moet 3 keer in 1 uur worden ververst.

Anders zorgt de kap alleen voor de werking van de ketel, maar de verbrandingsproducten beginnen zich op te hopen in de kamer: in de lucht, op de muren, op het plafond, enz. Ook is een drievoudige instroom van lucht nodig voor noodgasafvoer (bij lekkage) en verbrandingsproducten bij binnenkomst in de woning..

De verificatie van de drievoudige luchtuitwisseling en de overeenstemming van het ventilatiepijpgedeelte van het berekende gebied van de luchtkanalen met de algemeen aanvaarde normen wordt uitgevoerd door specialisten in ventilatie-installaties. Hierbij wordt rekening gehouden met het debiet en de luchtsnelheid gemeten met een anemometer..

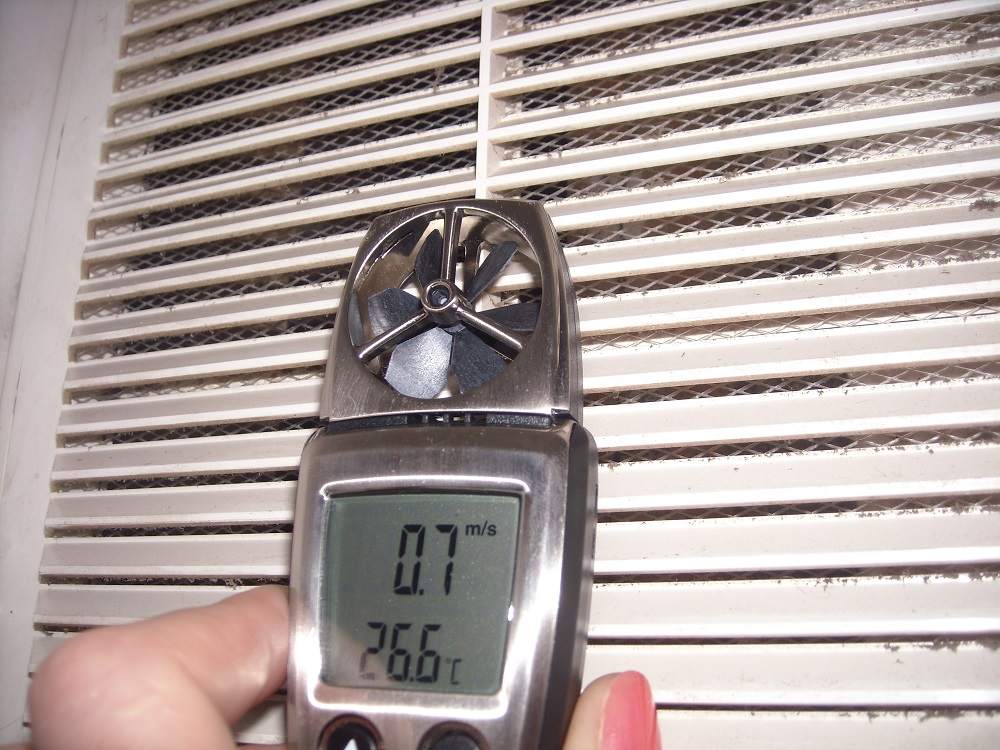

Elke huiseigenaar kan een windmeter kopen en de snelheid van de lucht in de leiding meten voor de komst van de gasinspecteur. Anemometers worden zelfs op Aliexpress verkocht.

Maar nu is er ook JV 281. Op basis van artikel 14.3 is voor apparaten met een vermogen van 50 kW of meer een enkele instroom van lucht in de stookruimte in particuliere huizen toegestaan. Soortgelijke eisen zijn ingevoerd voor krachtigere apparatuur (vanaf 360 kW).

Ze worden geregeld door clausule 17.11 van SP 89. In dit document staat dat de luchtstroom minimaal één keer per uur moet zijn, hoewel de exact berekende luchtverversing wordt bepaald op basis van echte metingen. Voordat u ventilatie installeert in een stookruimte met een gasboiler, is het raadzaam om de vereisten voor het luchtdebiet van de gasdienst van een bepaalde regio te verduidelijken.

Algemene eisen voor stookruimtes

Oven- en stookruimten kunnen worden georganiseerd in ruimtes met een plafondhoogte van 2 m. Huishoudelijke ruimtes met open gasapparatuur moeten minimaal één raam hebben met een oppervlakte van 0,25 m2 of meer. In ovens met gasverwarmingsapparatuur met een afgesloten verbrandingskamer kan dit venster ontbreken (clausule 9.37 SNB 4.03.01-98).

Bij het kiezen van een plaats om gasapparaten te plaatsen, moet u naar hun kracht kijken. Het minimaal toegestane volume van de verbrandingskamer is afhankelijk van het vermogen (gegevens staan in onderstaande tabel).

Thermisch vermogen van apparatuur (kW)	Toegestaan ruimtevolume (m3)
Tot 30	7,5
30-60	13.5
60-200	15

Alle basisvereisten voor uitlaatsystemen worden weerspiegeld in SNiP (II-35-76, 2.04-05). Deze vereisten omvatten:

de aanwezigheid van een apart luchtkanaal in het ventilatiesysteem;
dichtheid van ventilatiekanalen (en alle naden moeten worden behandeld met afdichtingsmiddelen die hun isolerende eigenschappen bij hoge temperatuurwaarden kunnen behouden);
aanleg van een luchtkanaal in het plafond van de stookruimte;
de aanwezigheid van hulzen in de muur om de schoorsteen van de gasketel zelf op te nemen en het onderhoud uit te voeren;
plaatsing van het reinigingskanaal 25-35 cm lager dan de andere;
gebruik alleen brandwerende en onbrandbare materialen voor het afwerken van de vloer en wanden in de ruimte (hiervoor kunt u brandwerende platen nemen met een brandwerendheidsgrens van ¾ uur).

Volgens de normen mogen er niet meer dan twee gastoestellen op de schoorsteen worden aangesloten. Als bij de uitlaat van de leidingen brandbare materialen worden gebruikt, moeten deze goed worden geïsoleerd. Er moet een afstand van meer dan 30 cm zijn tussen de buitenmuur en het uiteinde van de schoorsteen.

De exacte breedte van de inkeping in een ruimte met geïnstalleerde gasapparatuur hangt af van de dikte van de schoorsteenwanden en het materiaal waaruit de wand van de gasketelruimte is gemaakt

De buis moet zich op een hoogte van minimaal 25-50 cm boven het vloeroppervlak in de kamer bevinden, maar u moet kijken naar de hoogte van de sneeuwbedekking in het ontwerpgebied van de stookruimte. Om dit te doen, kunt u SNiP 41-01-2003 toepassen.

In clausule 7.3.2 wordt gezegd dat de onderkant van de opening voor de ontvangende pijp aan de buitenkant van het gebouw zich op een hoogte van meer dan 1 m van het niveau van stabiele sneeuwbedekking typisch voor deze regio moet bevinden volgens hydrometeorologische gegevens ..

Schone lucht kan vanaf de straat en vanuit een andere ruimte aan de stookruimte worden toegevoerd via het ventilatierooster van de deur of via de spleet tussen de vloer en deuren met een vrije doorsnede van 0,02 m2 (artikel 9.38 SNB 4.03.01-98 ).

Als de dwarsdoorsnede van de grill extreem klein is, moet u toevoerventilatoren installeren om de luchtuitwisseling in de kamer te normaliseren..

Te kleine toevoerroosters kunnen leiden tot oververhitting van de gasketelruimte en uitval van geautomatiseerde apparatuur in het warme seizoen, wanneer de oven praktisch niet wordt gebruikt.

Luchttoevoer kan zowel van buitenaf als van binnenuit plaatsvinden. Maar tegelijkertijd kan de woonkamer niet als aangrenzende kamer fungeren..

Het is beter om twee kanalen te maken die apart naar de straat gaan: een gat in het plafond in het plafond met een diffusor en een rooster voor de instroom op de vloer. Het toevoerrooster wordt onderaan een muur of deur geïnstalleerd en heeft meestal gekantelde, verstelbare lamellen om regen en sneeuw uit de kamer te houden..

Koudwatertoevoerleidingen en -afvoeren mogen niet in de buurt van het rooster van het ventilatiesysteem komen in een ruimte met gasapparatuur. Dit kan de thermoregulatie van de ruimte verstoren.

Deze eis wordt gedeeltelijk weerspiegeld in clausule 8.4.2 van SP 31-1-06-2002. Het document zegt over de warmtegeneratorruimte, maar deze is qua technische kenmerken vergelijkbaar met een gasketelruimte, dus deze norm is de moeite waard om aandacht aan te besteden. Het geeft aan dat voor apparatuur met een vermogen van 30 kW of meer alleen lucht van buitenaf mag worden aangevoerd..

De luchtkanalen die in de woning worden opgenomen zijn gevaarlijk: bij een gaslek kunnen schadelijke stoffen de woonruimte binnendringen, hoewel een dergelijk ventilatieschema wettelijk is toegestaan. Maar in beide gevallen moet het volume van de inkomende lucht gelijk zijn aan het volume van de uitgaande lucht. Deze voorwaarde is nodig om drukverlies te voorkomen..

In sommige gevallen is het echter toegestaan om luchtverversing te organiseren met een overwicht van schone lucht in de totale balans. Dit is typerend voor het ontwerp van ventilatie in stookruimten en ovens die grenzen aan woonruimten. Tegelijkertijd moet er een negatief saldo worden gecreëerd in de gasketelruimte om het binnendringen van kooldioxide in andere kamers te voorkomen..

Soorten ventilatiesystemen

De circulatie van luchtmassa’s in de kamer wordt natuurlijk of geforceerd uitgevoerd. De eerste wordt gebruikt voor ketels met een thermisch vermogen tot 30 kW, als de fabrikant voor deze wijziging een soortgelijk systeem heeft voorzien.

Het tweede schema is geïnstalleerd in krachtigere ketels met ontwikkelde verwarmingsoppervlakken, verschillende circulatiecircuits en een grote lengte van rookventilatiekanalen. Een dergelijk warmtetoevoersysteem heeft een grote aerodynamische weerstand langs de bewegingsbaan van het gas-luchtmengsel, die door de rookgassen moet worden overwonnen..

In dit verband kan hun beweging alleen met geweld worden uitgevoerd met behulp van een ventilator of een rookafzuiger.

natuurlijk

Het minst effectieve systeem, en tegelijkertijd eenvoudiger, wordt geïnstalleerd in kleine huizen met één verdieping en ketels met een laag vermogen. Het wordt vaak gebruikt om luchtverversing te organiseren in kelders, zolders, bijkeukens en garages..

De aanzuiging van luchtmassa’s in de verbrandingskamer vindt plaats via de ventilatieopeningen, raamopeningen, ventilatieroosters in de deurvleugels en afvoerventilatie via de luchtkanalen aan de bovenkant van de muren of in de plafondplafonds met een uitlaat boven de dak.

Een vakkundig uitgevoerd ventilatiesysteem zet het gehele luchtvolume in de verbrandingskamer om in frisse lucht. Hiervoor zijn de inlaat- en uitlaatopeningen tegenover elkaar geplaatst..

Zo is de ketelunit direct tegenover de ingang geplaatst en bevindt de afvoer zich boven de ketel. Luchtmassa’s bewegen van onderaf, gaan door de hele oven en gaan omhoog naar de kap. In dit geval kan het raam op elke muur worden geplaatst..

Het wordt niet aanbevolen om de uitlaat van de luchtkanalen in de buurt van de ketel te plaatsen. In de winter kan een scherpe daling van de buitenluchttemperatuur de werking van de ketel beïnvloeden, en daarom wordt het gat gemaakt op een afstand van minimaal 1-1,5 m van de zone van zijn locatie.

Gedwongen

Verwarmingstoestellen met turbocompressor of ketels met geforceerde circulatie worden alleen geïnstalleerd volgens de aanbevelingen van de fabrikant van de apparatuur. Ze worden geproduceerd met gesloten verbrandingskamers en de lucht wordt aangevoerd door centrifugaalventilatoren..

Om de efficiëntie van ketelapparatuur en de reparatie ervan te verhogen, is een gecombineerd luchttoevoersysteem geïnstalleerd in moderne ketels met luchtfilters, een luchtverwarmer, voor het voorverwarmen van lucht en ventilatoren..

Voor gasboilers met een hoger vermogen zijn bovendien rookafzuigers geïnstalleerd, die een vacuüm in de oven creëren, waardoor de rookgassen langs de gaskanalen worden gedwongen.

Innovatieve huishoudelijke ketels met een gesloten haard op gasvormige brandstof zijn uitgerust met automatische apparatuur met een weersafhankelijk regel- en veiligheidssysteem.

Het stelt de modus in afhankelijk van de buitenluchttemperatuur, in verband waarmee het het volume van de gasbrandstoftoevoer regelt. Deze functie moet worden afgestemd op de hoeveelheid lucht die de ketel binnenkomt om een volledige verbranding van het gas te garanderen..

Voor de consistentie van warmtetechnische en aerodynamische processen worden primaire sensoren gebruikt voor de temperatuur van het verwarmingswater en de trekdruk in de ovenruimte..

Zo werken de aandrijvingen in de modus voor openen/sluiten van brandstof proportioneel met de luchtstroom die naar de brander wordt toegevoerd.

kunstmatige ventilatie

Kunstmatige kap is de beste optie bij het installeren van gasketelhuizen, omdat:

Er is een mogelijkheid tot zelfregulering van de luchttoevoer.
Het belang van deze ventilatie in besloten ruimtes.
Aangenaam microklimaat in de kamer.
De mogelijkheid om de luchtverversing te regelen met behulp van de afstandsbediening.
Onafhankelijk van weersomstandigheden.

Als er een ketel met een coaxiale uitgang in huis is, creëert de ingebouwde ventilator daarin automatisch een gunstige atmosfeer voor het menselijk leven.

Het enige nadeel van een dergelijk systeem zijn de vrij hoge kosten van deze installatie..

Diameter van het stroomgat in ventilatiesystemen

Volgens de normen verschillen natuurlijke en kunstmatige ventilatie in de diameter van het luchtkanaal (met andere woorden, het wordt de inlaat genoemd) om een normale tractie en standaard luchtsnelheid in de ventilatiekanalen te garanderen. Hoewel de diameter ook kan worden berekend op basis van het volume van de kamer.

Bij het kiezen van leidingen met een bepaalde diameter voor ventilatiesystemen, moet rekening worden gehouden met het effect van netten en informatie over het gasverbruik, dat wordt aangegeven in het paspoort van gasapparatuur

Voor ventilatie van een natuurlijk type moet de waarde als volgt zijn: 30 cm2 van de dwarsdoorsnede van de inlaatopening per 1 kW gasboilervermogen. Voor geforceerde ventilatie van een gasgestookte ruimte, volgens normen, kan het dwarsdoorsnede-oppervlak minder zijn – 8 cm2.

Luchtkanaalmaterialen in gasketelruimtes

Correct geselecteerd kanaalmateriaal zorgt voor een langere levensduur van de ventilatie.

In overeenstemming met de huidige normen kan het volgende worden gebruikt als materiaal voor het organiseren van ventilatie van kamers met gasapparatuur:

steen;
keramiek;
asbest;
gegalvaniseerd en roestvrij staal.

Het gebruik van kunststof voor luchtkanalen is onwenselijk, omdat dit vermindert de brandwerendheid van constructies. In sommige voorschriften (bijvoorbeeld clausule 7.11 van SNiP 41-01-2003) wordt aangegeven dat luchtkanalen gedeeltelijk van brandbare materialen kunnen worden gemaakt.

Bij het gebruik van plastic elementen moet eraan worden herinnerd dat de aanwezigheid van brandbare elementen in de constructie de inbedrijfstelling van ketelapparatuur en de acceptatie ervan door medewerkers van de gasdienst zal bemoeilijken

Ongeacht welk materiaal wordt gebruikt, alle ventilatiekanalen die door koude zones gaan, moeten worden geïsoleerd. Op deze plaatsen kan de trek afnemen, kan zich condensaat vormen en kan het ventilatiekanaal van de stookruimte met een gasboiler bevriezen en stoppen met het uitvoeren van zijn functies. Daarom is het beter om leidingen langs een warm circuit te spannen, met uitsluiting van de mogelijkheid van bevriezing..

Bakstenen uitlaatkanalen

Baksteen is van korte duur, want door temperatuurverschillen vormt zich condens op het oppervlak, wat leidt tot vernietiging van het materiaal. Als metselwerk als materiaal voor een mijn wordt genomen, wordt de schoorsteen samengesteld uit gegalvaniseerde metalen buizen met één circuit, waarvan de dikte afhangt van de temperatuur van de uitgestoten gassen.

Keramische ventilatiebuizen

Keramische luchtkanalen zijn veelzijdig, gebruiksvriendelijk en duurzaam. Het principe van hun montage is vergelijkbaar met de technologieën voor het apparaat van keramische schoorstenen. Door hun hoge gasdichtheid zijn ze bestand tegen zware vervuiling van verschillende soorten en agressieve chemische omgevingen.

Maar in dergelijke kappen is het noodzakelijk om condenspotten te installeren, omdat keramiek neemt goed vocht op. Structureel bestaat zo’n kap uit 3 lagen:

keramische binnenlaag;
middelste isolatielaag van steen en minerale wol;
externe geëxpandeerde kleibetonschil.

Dit ventilatiesysteem mag niet meer dan drie knieën hebben. Een infuus en revisie zijn geïnstalleerd aan de onderkant van de keramische schoorsteen.

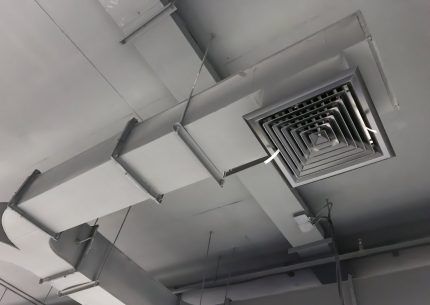

Stalen luchtwegen

Stalen uitlaatkanalen zijn handig en praktisch.

Een metalen schoorsteen in een gasgestookte ruimte kan een rechthoekige of afgeronde doorsnede hebben, maar in dit geval mag de breedte van de ene kant niet 2 keer groter zijn dan de breedte van de tweede

Bij het installeren van een stalen ventilatiesysteem dient u zich aan de volgende aanbevelingen te houden:

Segmenten worden verzameld met behulp van de pipe-to-pipe-methode.
Muurbeugels worden bevestigd in stappen van maximaal 150 cm.
De lengte van de horizontale segmenten mag niet meer zijn dan 2 m, als het systeem geen geforceerde trek heeft.

Standaard moet de dikte van de stalen wanden minimaal 0,5-0,6 mm zijn. De temperatuur van het gas dat de ketels produceren is 400-450 ° C, daarom kunnen dunwandige metalen buizen snel doorbranden.

Berekening van de benodigde luchtverversingskap voor een gasboiler in een woonhuis

Volgens SNIP moet in de ruimte waar de ketel zich bevindt, driemaal luchtcirculatie worden gegarandeerd, dat wil zeggen dat het volledige luchtvolume elke 20 minuten in de oven moet worden ververst.

Eerst wordt de werkelijke snelheid van ventilatiecirculatie in een kamer met een gasboiler berekend, volgens de normen is deze gelijk aan 3. Voor een stookruimte van 15 m2 en een plafondniveau van 3,0 is deze gelijk aan:

Kts = (6-3) x0,25 + 3 = 3,75

De berekening van de benodigde luchtverversing wordt uitgevoerd volgens de formule:

In = KxOk

Waar:

In – effectief luchtvolume, m3 / uur;
K – circulatiesnelheid;
Ok – het volume van de oven waar de ketel is geïnstalleerd.
3,75x (15,0×3,0) = 168 m3.

Nu is het mogelijk om het nominale dwarsdoorsnede-oppervlak van het inlaatkanaal te bepalen – 168/3600 = 0,0466 m2.

Bij toepassing van een rond ventilatiekanaal is de DN van de leiding meer dan 216 mm.

Hoe ventilatie wordt berekend

Bij het berekenen van het ventilatiesysteem moet er rekening mee worden gehouden dat gasketels met een laag vermogen (tot 30 kW), volgens de wetgeving, worden berekend met een iets andere formule, omdat een aantal vereisten voor SNiP verschillen.

Dus voor natuurlijke ventilatie van een ruimte van 3 bij 5 m, met een plafondhoogte van 3 m, moet u eerst het volume berekenen: in dit geval is het 45 m3 (we vermenigvuldigen alle parameters). Nu luchtuitwisseling: 6 (de hoogte die had moeten zijn) – 3 m (ons plafond) moet worden vermenigvuldigd met de “penalty” -coëfficiënt van 0,25 en 3 meter toevoegen. Het wordt 3,75. Nu moet je begrijpen wat de waarde van luchtcirculatie is: hiervoor wordt de luchtuitwisselingssnelheid vermenigvuldigd met het kwadraat van de kamer, in het voorbeeld krijg je 168,75 m3 – dit is de waarde waar je dan naar moet kijken in een speciale tafel om de diameter van het kanaal te bepalen. In ons geval is dat 225 mm.

In het geval van een gasboiler wordt een 0,01 m2 / 10kW-schema gebruikt voor toevoerleidingen – dat wil zeggen, als de ketel 30 kW is, moet de ventilatie van de stookruimte een luchtstroom van ongeveer 0,03 m3 / s leveren, plus, het is het raadzaam om 30% van de voorraad te leggen. De kap moet volgens SNiP een doorsnede hebben van minimaal 130 mm. Als de opening van de toevoerventilatie niet voor een goede luchtuitwisseling zorgt, wordt geforceerde toevoerventilatie geïnstalleerd.

Berekening van de ventilatiedoorsnede

Om de doorsnede van het ventilatiesysteem van de stookruimte correct te berekenen, hebt u de volgende gegevens nodig:

De kubieke inhoud van de stookruimte, afhankelijk van de hoogte van de ruimte. Volgens de SNiP-vereisten mag de hoogte niet minder zijn dan 6 meter. Het is duidelijk dat in de omstandigheden van een dorpshuis een dergelijke vereiste onuitvoerbaar is. Bij het berekenen moet er rekening mee worden gehouden dat wanneer deze indicator met 1 meter afneemt, de hoeveelheid lucht die nodig is voor de verbranding van brandstof met 25% moet worden verhoogd;
Luchtmassastroomsnelheid (niet minder dan 1 m / s).
Wisselkoers lucht. De waarde is afhankelijk van de hoogte van de stookruimte.

Het resultaat van de berekening is de luchtbehoefte, op basis waarvan het met behulp van speciale tabellen mogelijk is om de doorsnede van de pijpleiding van het ventilatiesysteem te bepalen.

De berekening wordt uitgevoerd met de verhouding V = L x S X (6 – H) x 1,25 x n, waarbij:

V is het luchtvolume voor brandstofverbranding;
L is de lengte van de kamer;
S is de breedte van de kamer;
H is de hoogte van de kamer;
n is de frequentie van luchtverversing in de stookruimte, gelijk aan 3.

Zo wordt bij het bepalen van de luchtvraag rekening gehouden met de werkelijke afmetingen van de ruimte en de toename van de luchtomzet. Nadat de vereiste waarde is ontvangen, kan de diameter van het kanaal worden geselecteerd uit de tabel.

Tabel: afhankelijkheid van de kanaaldiameter van de benodigde luchtstroom

Diameter kanaal, mm	Luchtstroom in m3 / h bij snelheid in m / s
1	2	3	4	5	6	7	acht
100	28.3	56.5	84.8	113	141	170	198	226
125	44.2	88.3	132	177	221	265	309	353
140	55.4	111	166	222	277	332	388	443
160	72,3	45	217	289	362	434	506	579
180	91,6	183	275	366	458	549	641	732
200	113	226	339	452	565	678	791	904
225	143	286	429	572	715	858	1001	1145
250	177	353	530	707	883	1060	1236	1413

Voor ventilatie van kamers met gastoestellen is het raadzaam om een dubbel ventilatiesysteem te regelen, zodat een van hen onder alle omstandigheden werkt.

In het geval van een stroomstoring zal de ventilatie van het pand plaatsvinden via natuurlijke circulatiekanalen.

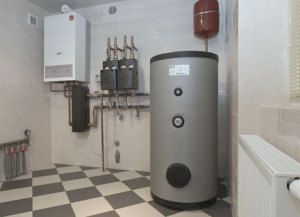

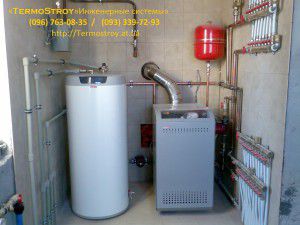

Stookruimte in een woonhuis in een aparte ruimte (ingebouwd of aangebouwd)

Afzonderlijke stookruimten voor de installatie van gasketels met een vermogen tot 200 kW moeten van de rest van het pand worden gescheiden door een onbrandbare muur met een brandweerstandsgrens van minimaal 0,75 uur. Baksteen, sintelblok, beton (licht en zwaar) voldoen aan deze eisen. De eisen voor een aparte stookruimte in een inbouw- of aanbouwruimte zijn als volgt:

Minimaal volume – 15 kubieke meter.
Plafondhoogte :

met een vermogen van 30 kW – 2,5 m;
tot 30 kW – vanaf 2,2 m.

Er moet een raam zijn met een spiegel of een raam, het glasoppervlak is niet minder dan 0,03 vierkanten voor elke kubieke meter volume.

Ventilatie moet zorgen voor minimaal drie luchtwisselingen in één uur.

Als de stookruimte is georganiseerd in de kelder of kelderverdieping, zal de minimale grootte van de stookruimte groter zijn: 0,2 m2 wordt toegevoegd aan de verplichte 15 kubieke meter voor elke kilowatt vermogen dat voor verwarming gaat. Ook voor wanden en plafonds die aan andere ruimtes grenzen, wordt een eis toegevoegd: deze moeten dampgasdicht zijn. En nog een kenmerk: de oven in de kelder of kelderverdieping moet bij installatie van apparatuur met een vermogen van 150 kW tot 350 kW een aparte uitgang naar de straat hebben. Toegang tot de gang die naar de straat leidt is toegestaan.

Het is niet het gebied van de stookruimte dat is genormaliseerd, maar het volume en de minimale plafondhoogte is ook ingesteld

Over het algemeen is het raadzaam om de grootte van de stookruimte in een privéwoning te kiezen op basis van het gemak van onderhoud, dat in de regel de normen ver overtreft..

Speciale vereisten voor aangebouwde stookruimten

Het zijn er niet heel veel. Aan de bovenstaande paragrafen zijn drie nieuwe vereisten toegevoegd:

De verlenging moet op een stevig deel van de muur worden geplaatst, de afstand tot de dichtstbijzijnde ramen of deuren moet minimaal 1 meter zijn.
Het moet gemaakt zijn van onbrandbaar materiaal met een brandweerstandsgrens van minimaal 0,75 uur (beton, baksteen, sintelblok).
De wanden van de aanbouw mogen niet worden aangesloten op de wanden van het hoofdgebouw. Dit betekent dat de fundering apart moet worden gemaakt, losgekoppeld en dat er niet drie muren moeten worden gebouwd, maar alle vier.

Waar moet u rekening mee houden. Als u een stookruimte in een privéwoning gaat inrichten en er is geen ruimte met een geschikt volume of de hoogte van de plafonds is iets lager dan de vereisten, kunnen ze naar een vergadering gaan en eisen dat de beglazing wordt verminkt in aandelenbeurs. Als u van plan bent een huis te bouwen, dan moet aan alle eisen worden voldaan, anders wordt het project nooit voor u goedgekeurd. Ook bij de bouw van aangebouwde ketelhuizen zijn ze stoer: alles moet aan de normen voldoen en verder niets..

Stookruimte ventilatie automatisering

Om de veiligheid van de bewoners te vergroten, kan de ventilatie van de stookruimte worden geautomatiseerd.

Voor deze:

Kies een ventilator met een afstandsbediening of een aan de muur gemonteerde snelheidsregelaar, een hoofdruimte (hoe meer hoofdruimte, hoe beter) en meerdere snelheden. Het bedieningspaneel moet bij de ingang van de stookruimte worden bevestigd. Als plotseling de concentratie koolmonoxide of aardgas in de kamer stijgt, kun je op afstand de maximale afzuigsnelheid inschakelen. Ventilatoren met afstandsbedieningen zijn gemiddeld 10-20% duurder dan “conventionele” exemplaren.
Installeer een gasanalysator in de stookruimte – een apparaat dat de gasconcentratie meet en een signaal geeft bij overschrijding. De gemiddelde kosten van een eenvoudig huishoudelijk model zijn 3000-6000 roebel.
Kies voor ketels met veiligheidsuitrusting: een vlamcontrolesensor en een trekcontrolesensor. Ze schakelen de ketel automatisch uit als de branders uitgaan of als de schoorsteentrek te laag is. In de middelste en hoge prijscategorie zijn deze sensoren op bijna alle modellen gemonteerd..

Creatie van natuurlijke ventilatie van de stookruimte (+ video)

Het natuurlijke ventilatiesysteem (u kunt meer lezen over het apparaat op de link) werkt zonder ventilatoren. De kap is georganiseerd door een pijp die zo hoog mogelijk boven het dak van het huis wordt geleid..

Deze optie is geschikt als:

het huis ligt niet in het laagland;
rondom het huis geen hogere gebouwen of dichtbegroeide bomen boven het huis (en er mogen aan weerszijden geen obstakels voor de wind zijn);
de ketel is niet erg krachtig en de stookruimte is niet erg groot (dat wil zeggen, er is niet veel lucht nodig).

Komt minimaal 1 punt niet overeen met uw situatie, dan kunt u beter geen gebruik maken van een natuurlijk ventilatiesysteem..

Het apparaat van een dergelijk ventilatiesysteem kan als volgt worden gedaan:

We laten de luchtstroom tegenover de kap stromen. Het kan worden georganiseerd door een muur vanaf de straat (door installatie van een muurklep), door een raam (microventilatie of een permanent open raam), door een deur (een spleet onder een deur of een overlooprooster in een deurblad) . We kiezen de optie afhankelijk van waar de ketel voor staat..
De lucht wordt afgevoerd via de schoorsteen. In de stookruimte moet de uitgang zich aan het plafond bevinden en moet deze boven de nok van het dak worden weergegeven (zodat de wind hem van alle kanten kan blazen, waardoor tocht ontstaat). In de praktijk worden ook afvoerventilatiekanalen in ovenlandhuizen en zomerhuisjes in de muren gemaakt. In dit geval moet u de uitlaat van de schoorsteen zo hoog mogelijk maken, dichter bij het plafond..

Hoe kies je een ventilatiesysteem?

Een stookruimte en een ventilatieschema worden ontworpen, zelfs in de fase van het bouwen van een woonhuis. Er worden drie soorten luchtverversingssystemen gebruikt:

natuurlijke ventilatie, maar voor het huis kan het met tussenpozen werken, vooral als PVC-ramen zijn geïnstalleerd of in de zomer, wanneer er geen temperatuurverschil is;
stroomventilatie, geschikt voor een huis met een oppervlakte tot 300 vierkante meter;
aan- en afvoer, gebruikt voor grote huizen.

Natuurlijke ventilatie kan met de hand worden gedaan met een minimum aan gereedschap. Hiervoor wordt een gat met een diameter van ongeveer 20 centimeter in de muur gemaakt., Een grendel en een gaas. Ook moet de kamer een raam en een raam hebben. Dit systeem kan als aanvulling op het hoofdsysteem worden gemaakt,.

Toevoerventilatie wordt naar het dak van het huis gebracht, boven de plaats waar de apparatuur is geïnstalleerd. Er zijn twee leidingen geïnstalleerd, de eerste voor de toevoer van verse lucht, de tweede voor de afvoer van verbrandingsproducten en gassen. De eerste pijp kan extra worden uitgerust. Het ventilatieschema van het toevoertype is te zien op de foto..

Ventilatie voor een gasboiler in een huis kan met de hand worden geïnstalleerd, volgens de instructies of door geschikte specialisten. In het laatste geval is het noodzakelijk om een overeenkomst te sluiten en de toelating van specialisten te controleren.

Voor de installatie van afzuigventilatie heeft u een rooster nodig – om te voorkomen dat vuil binnendringt, een ventilator met een terugslagklep zodat er geen gas het huis binnenkomt, en een luchtkanaal. De buis moet qua diameter passen op de ventilator. Installatie is vrij eenvoudig, de schoorsteen wordt via het dak naar buiten geleid en aangesloten op de ketel.

Ventilatie voor een gasketel met een gesloten verbrandingskamer verschilt van het ventilatiesysteem van een ketel met een open verbrandingskamer.

Ketels met een open verbrandingskamer mogen alleen in een goed geventileerde en goed geventileerde ruimte worden geïnstalleerd.

. Kortom, ketelruimen worden gebruikt om dergelijke verwarmingsapparatuur te installeren. Vereisten voor de installatie van ketels met een open verbrandingskamer zijn ramen, ventilatieopeningen en een deur met openingen.

Ketels met een gesloten verbrandingskamer gebruiken een schoorsteen met luchtaanzuiging van de straat en van aangrenzende kamers. Zo kunnen ketels met een gesloten kamer in elke ruimte worden geïnstalleerd. Nu is het toegestaan om eenheden met een gesloten kamer in kelders en kelders te installeren, de vereisten voor de installatie van dergelijke apparatuur zijn vereenvoudigd.

Selectie en installatie van apparatuur

De keuze van apparatuur hangt voornamelijk af van de volgende factoren:

Stookruimte;
Toegestane afstand tot brandbare apparaten;
Het type pand (een aparte kamer, een vrijstaande kamer of een bestaande – bijvoorbeeld een keuken of een zolder);
Budget (monoblock-ventilatie is bijvoorbeeld veel stiller dan andere typen, maar kost meer)

De ketels zelf zijn:

Gas;
Vaste brandstof;
Pellet (op pellets zijn dit in feite ketels voor vaste brandstoffen);
Diesel;
Elektrisch;
Gecombineerd (met behulp van meerdere methoden).

Gecombineerde ketels zijn een geweldige optie in een huis met stroomuitval of onderbrekingen in de gastoevoer

Momenteel worden gasboilers het meest gebruikt in particuliere huizen en hebben we het over ketels met een laag vermogen..

Dit komt door de relatief lage prijs van gas in het vergaste gebied en het gemak van het gebruik van deze verwarmingsmethode (de verbrandingstemperatuur is lager, waardoor het mogelijk is om goedkopere materialen te gebruiken bij de productie).

Om het te installeren, heeft u vergunningen nodig. Bovendien kan de ketel gelijktijdig met waterverwarming (met een ketel) worden geïnstalleerd alleen voor kamers tot 200 m2.

Hoe het materiaal voor de kap te kiezen?

De kap kan van verschillende materialen worden gemaakt. Hieronder vindt u een lijst van de belangrijkste..

Baksteen – gebruikt voor afzuigkappen in ketels voor vaste brandstoffen. Het is vrij moeilijk schoon te maken, maar het gaat lang mee in het geval van ketels voor vaste brandstoffen. Voor gas- en andere ketels is dit type geen goede keuze, omdat ze een lagere temperatuur hebben – terwijl zich condensatie in de pijp vormt en het bakstenen oppervlak snel instort;

Baksteen luchtkanaal

Keramiek – het kan anders zijn, voor vastebrandstofketels wordt keramiek gebruikt dat bestand is tegen temperaturen van meer dan 650 ° C. Het is ook noodzakelijk om te zorgen voor het voorkomen van verbranding van roet in de schoorsteen. Voor vloeibare brandstof (en gas) kunt u een keramische afzuigkap gebruiken met een lager temperatuurregime, maar met condensafvoer. Er moet isolatie van de buis worden voorzien (meestal is deze geïsoleerd met minerale wol);
Staal is een goede keuze voor zowel kachels op vaste brandstoffen als als ventilatie wordt toegepast in een stookruimte met een gasboiler. In het geval van een hogere temperatuur (vaste brandstof), hoeft u alleen maar een dikkere buis te kiezen, tot 1 mm, in andere – 0,6 mm. Het staal moet hittebestendig zijn. Het enige nadeel is dat dergelijke buizen niet goedkoop kunnen worden genoemd en dat hun levensduur minder is dan bijvoorbeeld bakstenen..

Correcte installatie van apparatuur

De redenen voor het falen van gasinstallaties zijn in de meeste gevallen alledaags. De schoorsteen is niet schoongemaakt, koolmonoxide is teruggebracht naar het appartement of de gasboiler is niet goed geïnstalleerd. Het is belangrijk om de installatie correct te selecteren en uit te voeren.

Hoe zijn schoorstenen gerangschikt?

De eenvoudigste manier is om een horizontale schoorsteen te installeren.

Er wordt een gat in de muur gelegd met een uitgang naar buiten:
Vanaf de kant van de straat komt het bouwwerk omhoog;
Verbindt met de muur – frame, gedraaid met klemmen.

De interne schoorsteen stijgt van de ketel naar het dak zonder het huis te verlaten. Het gaat door alle plafonds en het dak op. Zo’n schoorsteen wordt meestal in twee lagen gemaakt. Isolatiemateriaal wordt tussen de lagen gelegd om de mogelijkheid van brand bij verwarming van de schoorsteen uit te sluiten en om deze te beschermen tegen condensatie.

Vanuit de ketel wordt de buis in het kanaal geleid;
Beklimt het kanaal naar het dak.

Afhankelijk van het ontwerp van de schoorsteen wordt onderaan schuin naast de condenszak een steunplatform voor de schoorsteen buiten het huis geïnstalleerd.

Locatie van de schoorsteenuitlaat ten opzichte van het dak

Als een schoorsteen meer dan drie meter uit de nok komt, is het voldoende om hem vanaf de horizon in een hoek van 10◦ te plaatsen. De standplaats moet minimaal 1 meter zijn;
Van 1,5 tot 3 meter – de schoorsteen wordt op hetzelfde niveau met de nok naar buiten gebracht;
Afstand minder dan 1,5 meter – de structuur is boven de nok bevestigd, niet minder dan 0,5 meter;
Om een schoorsteen te installeren in een stookruimte die aan een huis is bevestigd, wordt een hoek van 45 graden en hoger genomen. Een leiding moet op een afgemeten plaats uitkomen, zodat bij windbelasting de ontsteker in de ketel niet uitblaast.

Als u niet voldoet aan de eisen van de veiligheidsvoorschriften (SNiP), ontstaan er problemen wanneer de gasketel in gebruik wordt genomen door de controlerende organisatie.

Feb 15, 2018 T C Industriële kanaalreinigers en luchtbevochtigers voor ventilatiesystemen De lucht in een appartement bevochtigen zonder een luchtbevochtiger: 5 manieren om de luchtvochtigheid in de kamer te verhogen

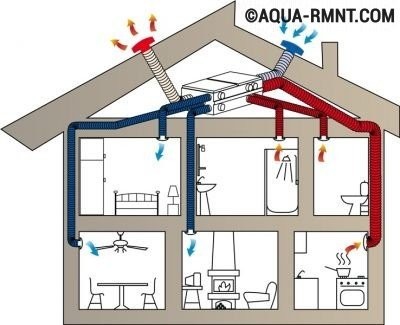

Kanalen en vrije ventilatiesystemen

Een van de kenmerken voor de classificatie van ventilatiesystemen zijn hun ontwerpkenmerken en de manier van luchtverplaatsing..

Het kanaalventilatiesysteem voorziet in het creëren of gebruiken van speciaal gemaakte luchtkanalen, vanwege het gebouwontwerp. In dit geval worden verschillende nissen, montageruimte voor verlaagd plafond, ventilatieschachten gebruikt. Op plaatsen waar dergelijke elementen niet in de structuur van het gebouw zijn voorzien, worden ventilatiekanalen direct langs de muren gelegd en gemaskeerd met details van de decoratie van de kamer.

Kanaalventilatiesysteem omvat het leggen van toevoer- en afvoerluchtkanalen

Opgemerkt moet worden dat de ventilatie van een gebouw niet alleen voor een aparte ruimte kan worden overwogen, zelfs niet als deze zo specifiek is als een stookruimte. Alle luchtstromen worden gecombineerd in één systeem en met geweld of natuurlijk uit het huis verwijderd. Gasapparatuur kan gebruikt worden in de keuken (fornuis), badkamer (gasboiler), woonkamer (gashaard). De principes van luchtverversing in al deze faciliteiten zijn onderworpen aan dezelfde eisen..

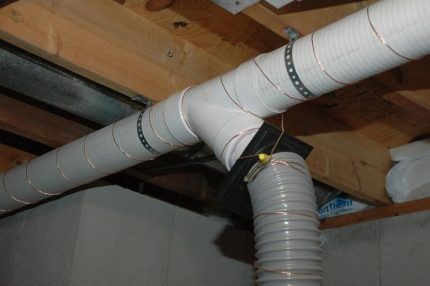

Het belangrijkste middel om lucht te transporteren zijn leidingen. De meest populaire zijn:

rechthoekige producten van gegalvaniseerd staal. Ze zijn eenvoudig te installeren, altijd voorzien van onderdelen – hoeken, bochten, enz.;
gegolfde aluminium buizen. Er zijn praktisch geen extra fittingen nodig, omdat het op zichzelf al flexibele producten zijn. Handig genoeg om te werken;
kunststof luchtkanalen met rechthoekige en ronde doorsnede.

Alle genoemde producten kunnen achteraf worden uitgerust met decoratieve luchtinlaatroosters, dempers, verbindingselementen. Dankzij hun gebruik is de installatie van het luchtkanaal eenvoudig en betaalbaar geworden om met uw eigen handen uit te voeren, zelfs zonder de juiste kwalificaties..

Door het kleine formaat en gewicht van de kanaalelementen en de aanwezigheid van alle benodigde bevestigingsmiddelen en verbindingsproducten kunt u met uw eigen handen een ventilatiekanaal van elke configuratie bouwen

De procedure voor het installeren van toevoer- en afvoerventilatie in de stookruimte met uw eigen handen:

Pons gaten in de muur om de luchtinlaat te installeren.
Installeer de pijp met een omgekeerde helling in het gat, bevestig met schuim.
Plaats het veiligheidsnet aan de buitenkant van de luchtinlaat.
Sluit een axiale ventilator aan als geforceerde ventilatie is geïnstalleerd. Installeer terugslagklep.

In het ventilatiekanaal is een ventilator geïnstalleerd die de luchttoevoer naar de ruimte regelt
Sluit het luchtkanaal aan op de ketelparaplu, zorg voor stevigheid door de slangklem aan te draaien.
Installeer het ventilatiekanaal met een uitlaat door het dak of de muur van het huis.
Installeer de dop op de ventilatiepijp.

Afvoerlucht wordt uit de kamer verwijderd via een ventilatiekanaal met een op het dak geïnstalleerde beluchter

Video: welke leidingen te gebruiken voor ventilatie

Vereisten voor de ruimte waar de gasboiler zich bevindt

Installaties met capaciteit > 30 kilowatt vereist een aparte stookruimte. In de keuken kunnen huishoudelijke apparaten met een lager vermogen worden geplaatst. Een ruimte met een gasketel moet aan de volgende eisen voldoen:

Vierkant > 15 vierkante meter m.
Hoogte kamer > 220 cm.
Ramen zijn uitgerust voor ventilatie.
Afstand tot de muur vanaf de ketelwand > 10 cm.
Muren, vloer en plafond zijn gemaakt van onbrandbare materialen.
Luchttoevoer aanwezig (open verbrandingskamers)

Speciale stookruimte voor installaties met een capaciteit > 30 kilowatt voorzien van afzuigkap, toevoerventilatie, volume > 15 kubieke meter. Natuurlijke en geforceerde ventilatie van de stookruimte is voorzien. Er is voldoende verlichting aanwezig en er is een brandblusser die geschikt is voor het blussen van elektrische installaties onder spanning en een brandalarmsysteem..

Passieve gasventilatiestructuur

Goed uitgeruste passieve gasventilatie die in de stookruimte werkt, omvat:

een toevoerkanaal in de vorm van een apart luchtkanaal naar de straat of een toevoerventilatierooster in de deur;
afvoerkanaal gemonteerd in het plafond;
schoorsteen met aparte ingang voor reiniging.

De eenvoudigste manier om de afzuigkap in de stookruimte van een woonhuis met uw eigen handen uit te rusten met een passief type luchtuitwisseling.

De vereiste luchtuitwisselingssnelheid moet overeenkomen met drie volumes van de kamer per uur. Deze parameter geldt voor een standaard stookruimtehoogte van zes meter. Omdat de hoogte van de stookruimte van een woonhuis meestal veel minder is, moet voor elke meter hoogtevermindering 25% worden toegevoegd aan de luchtuitwisselingssnelheid..

Verbetering van de efficiëntie van ventilatie in de stookruimte

Laten we eens kijken hoe we de afzuigkap in de stookruimte van een privéwoning betrouwbaar en efficiënt kunnen maken.

Een belangrijk element van een hoogwaardig ventilatiesysteem voor gasverwarmingsapparatuur is een goed uitgeruste schoorsteen. Meestal is het gemaakt van gegalvaniseerde of roestvrijstalen cilindrische buis. De diameter van de schoorsteen moet voldoen aan de vereisten van het apparatuurpaspoort.

De schoorsteen is afgedicht, de leidingroute mag niet meer dan drie bochten hebben en is uitgerust met een speciaal gat voor reiniging. Een deel van de constructie wordt naar het dak gebracht – op een hoogte van meer dan twee meter boven de nok.

Er zijn speciale tabellen die, op basis van het vermogen en andere parameters van de apparatuur – het volume van de kamer, het merkteken van het plafond, het toegestane debiet – de diameter van de ventilatie voor de gasboiler bepalen, en in de praktijk voor een vermogen van ongeveer dertig kilowatt, de diameter van het toevoerkanaal is 150 millimeter..

Gewoonlijk wordt een stuk kunststof ventilatiebuis in het gat gestoken dat zich op ongeveer 300 mm boven de vloermarkering bevindt. Buiten is de lucht afgesloten met een gaas van metaal of kunststof. De terugslagklep sluit de luchtuitlaat naar buiten af. Bij het regelen van ventilatie is het vereist om duidelijk te voldoen aan alle vereisten van het ketelpaspoort.

Toevoertype ventilatie

Installatie van toevoerventilatie wordt op dezelfde manier uitgevoerd, met slechts één verschil: in plaats van een afzuigventilator wordt een apparaat van het toevoertype geïnstalleerd. Het neemt de luchtstroom op, koelt het of verwarmt het en leidt het vervolgens naar de kamer. Voor de stookruimte van een privéwoning kunt u een eenvoudig model van een dergelijke installatie gebruiken – een toevoerventilator. Bekijk de installatievideo:

Test en controleer

Het controleren van de efficiëntie van de rookgasketel wordt uitgevoerd met de voordeur gesloten en het raam open in de stookruimte. Op de inlaat van het ventilatiekanaal wordt een gewone papieren handdoek aangebracht. Tijdens de normale werking van de ventilatie wordt deze aangetrokken door het gat, in het geval van een verstopt kanaal of onjuiste installatie, zal het servet op de grond vallen.

Mogelijke problemen met de gasservice

Clausule 6.6.7 van Bouwvoorschriften en Regels 41-01 -2003 verbiedt de installatie van een geforceerd ventilatiesysteem in dezelfde ruimte als het verwarmingssysteem. Toezichthoudende functionarissen eisen het afzuigsysteem en het luchtkanaal in de keuken waar de ketel zich bevindt uit te schakelen en te demonteren.

In het geval van het gebruik van een open verbrandingskamer, zijn hun bezwaren legitiem, aangezien de gelijktijdige werking van twee apparaten zal leiden tot een verlaging van het zuurstofgehalte onder de hygiënische normen.

Indien:

Er wordt gebruik gemaakt van een ketel met een gesloten brander met luchtverversing via een coaxiaal systeem
De verwarming is niet inbegrepen in de ventilatiekanalen van het huis
Er is voldaan aan de vereisten voor de gasleiding, de invoer naar de locatie en naar het huis.
De lijn is verzegeld conform de normen en heeft een exploitatievergunning.

Hoe ovenventilatie uit te voeren?

Professionele berekening van het toevoerventilatiesysteem in een huisje met een autonome verwarmingsbron moet worden uitgevoerd in het kader van het algemene project van een woongebouw in de ventilatiesectie.

Het project moet voorzien in secties over het berekenen van de grootte van aftakkanalen, soorten ventilatieapparatuur en bedradingsschema’s worden gedefinieerd. De ontwerptaak is om een systeem te creëren dat drie keer luchtverversing kan bieden.

Een schema kiezen

De ruimtelijke configuratie wordt bepaald door de plaats van de ketel en de mogelijkheid om gaten van voldoende doorsnede in de vloeren te maken. Het wordt niet aanbevolen om de schoorsteen door woonkamers te laten lopen. In dit geval worden aanvullende maatregelen genomen om te isoleren en de dichtheid te waarborgen..

Houd bij het kiezen van een schema rekening met het volgende:

Gebruik buizen met een ronde doorsnede. Ze bieden de minste weerstand tegen gasstroom en bieden betere tractie in vergelijking met rechthoekig bij dezelfde doorsnede.
Vermijd onnodige bochten en horizontale secties en bochten met een kleine binnenradius. Deze elementen verhogen de stromingsweerstand, verminderen de tractie en bemoeilijken het onderhoud..
om condensvorming in de schoorsteen te voorkomen, moet het buitenste gedeelte worden geïsoleerd.
Om te voorkomen dat vloeistof direct in het apparaat komt, wordt de aansluiting gemaakt met behulp van een kort horizontaal element. In het onderste gedeelte van het verticale segment is een kegel aangesloten – een accu met een kraan voor het afvoeren van gecondenseerd vocht.

Als een deel van de schoorsteen door woonruimte loopt, is het goedkoper om deze over de hele lengte te isoleren. Typische secties met thermische isolatie, rekening houdend met het apparaat en de installatie van de schoorsteen, zijn goedkoper dan extra eind- en montage-elementen.

Schema

Natuurlijke ventilatie kan worden geïnstalleerd in kamers die niet in laagland liggen en wanneer het huis niet wordt bedekt door andere gebouwen die een normale luchtuitwisseling belemmeren. Een dergelijk schema moet de locatie van functionele eenheden bepalen..

De luchtinlaatpijp moet dus aan de onderkant van de muur worden geplaatst en de uitgaande pijp aan de bovenkant, aan de andere kant. Dit is nodig voor de organisatie van natuurlijke convectie in de kamer. Bovendien mag de warmte afkomstig van de verwarmingsbron en radiatoren niet worden aangetast bij de luchtuitlaat van de oven..

Gereedschappen en materialen

Voor de plaatsing van luchtkanalen worden verschillende materialen gebruikt: kunststofverbinding, verzinkte metalen platen, gewone staalplaten of duraluminium.

Voor individuele huizen met autonome verwarming is het mogelijk om PVC-rioolbuizen met de vereiste diameter als luchtkanalen te gebruiken. Naast deze leidingen worden adapters aangeschaft en een beschermrooster voor de luchtaanzuigleiding.

Aanvullende materialen voor het regelen van ventilatie voor een gasboiler in een woonhuis:

Beschermhoezen voor overlapping.
Bevestigingen en klemmen.
Constructiekit, afdichting van holtes tussen kokers en muurovergangen.
Bouwgereedschap set.
Perforator voor het maken van muur door gaten
Beschermende uitrusting.

Baksteen metselwerk

Baksteen wordt traditioneel gebruikt voor schoorstenen voor apparaten met vaste brandstoffen. Het is bestand tegen een voldoende hoge luchttemperatuur van binnenuit..

Gaseenheden werken op een lagere temperatuur in de schoorsteen, daarom kan condensatie op de wanden ontstaan, waardoor de structuur van de baksteen wordt vernietigd. Dit kan de prestaties van de kap, de veiligheid en het uiterlijk negatief beïnvloeden..

Kap van metaal

Stalen schoorstenen worden, net als ventilatieleidingen, als de meest betaalbare en relatief goedkope oplossing beschouwd. Onder hen zijn er twee typen: een- en tweecircuit. Bovendien hangt hun levensduur direct af van de kwaliteit van het materiaal..

Belangrijk!

Verbrandingsproducten, condensaat, temperatuur en fysieke processen in de metalen behuizing zullen zelfs roestvrij staal niet sparen, om nog maar te zwijgen van meer kneedbare merken.

Een dikker metaal met een dikte helpt jezelf 10-12 jaar te beschermen tegen reparaties. Tegenwoordig vindt u in bouwmarkten kant-en-klare schoorstenen waar 0,6-1,0 mm metaal wordt gebruikt. We zullen geen ontdekking doen als we zeggen dat een sandwichsysteem, waarbij een buis met een kleinere diameter door een grotere diameter gaat, gescheiden door een isolatielaag, een zeer populaire keuze is voor de huiseigenaren van vandaag..

Een combinatie van verzinkt-roestvast staal kan als optie dienen om geld te besparen. Merk op dat het gebruik van gegalvaniseerd staal in schoorstenen inherent verkeerd is. De reden hiervoor is de slechte duurzaamheid van de coating al bij een temperatuur van 410-420 graden. Bovendien is er een kans dat giftige oxiden door de leiding de kamer in lopen.

Het nadeel van alle soorten metalen buizen kan lage esthetische kwaliteiten worden genoemd. Een poging om deze situatie te verhelpen, kan een upgrade worden genoemd die beter past bij de gevel en het algemene uiterlijk van het huis, materialen.

Keramische schoorsteen

Als je prioriteit hebt gegeven aan de sandwichpijp-optie, raden we je aan een paar goede tips te gebruiken:

De stap van het bevestigen van de buis aan de muur moet in het bereik van 100 tot 150 cm worden geplaatst;
Het aantal inspectiekamers moet volledige toegang bieden tot alle secties van de leiding;
Het is raadzaam om horizontale delen van ventilatieleidingen en schoorstenen niet langer dan een meter toe te staan. Anders moet u geforceerde tocht (ventilator) installeren.

Keramische afzuigkap op gas

Een andere optie voor het materiaal waaruit de kap voor een ketel in een woonhuis is gemaakt, is een keramische pijp. Voordelen hiervan zijn onder meer milieuvriendelijkheid en duurzaamheid. Tegelijkertijd worden als geheel geen buizen van dit materiaal gebruikt. Je hebt nog steeds organische of polymeerisolatie nodig, en als decoratieve laag – steen, metaal, baksteen en iets anders. In dit geval zijn ook condenspotten nodig, wat de kosten van het toch al dure materiaal zal verhogen.

Daarvoor hebben we opties overwogen toen de afzuigkap voor een gasboiler in een woonhuis en de schoorsteen afzonderlijk bestonden. Er is echter een variant van een coaxiale pijp waarmee u twee processen en twee doelen kunt verbinden – in één.

De essentie van deze uitvinding bestaat uit het plaatsen van een pijp die is ontworpen om vluchtige verbrandingsproducten te verwijderen in één lichaam met een pijp die schone lucht levert. Er zijn meerdere voordelen tegelijk:

De uitlaatgassen, die langs de binnenpijp bewegen, worden gekoeld door de lucht die van buitenaf binnenkomt. Dit verhoogt niet alleen het rendement van de ketel, maar verzwakt ook de agressie op het oppervlak van de gehele schoorsteen..
De tweede factor in de voordelen van een coaxiale buis is de compactheid. Ruimte besparen – het kan nooit kwaad, maar minder arbeidskosten bij het installeren van één pijp – in plaats van twee – zal het budget merkbaar beïnvloeden.

Eén, maar een belangrijk nadeel volgt uit het ontwerpkenmerk: het systeem voorziet niet in horizontale secties. Dit betekent dat u, nadat u voor “twee in één” hebt gekozen, voorbereid moet zijn op enkele kosten van het leggen van een pijp ten koste van het vastgestelde plan (verplaatsen van de keuken, stookruimte of opgemaakt met een uitstekende pijpleiding ).

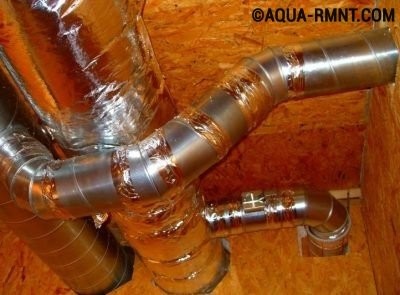

Staal gelaste of gestapelde luchtkanalen

Voor de opstelling van de ventilatie van een gasboiler in een woonhuis worden roestvrijstalen en gegalvaniseerde staalproducten geselecteerd. De luchtuitlaten zelf kunnen rond of rechthoekig zijn. Zetsystemen omvatten niet alleen kanalen, maar ook tal van automatische apparaten: filters, luchtverwarmers, geluiddempers, koelers

U kunt een ventilatiekanaal maken van staalband of aluminiumfolie dat in een spiraal is gedraaid. Tijdens het transport kunnen ze worden opgevouwen tot een accordeon en worden gemonteerd, waardoor ze elke vorm krijgen. Het enige nadeel van deze producten: verhoogde aerodynamische weerstand.

Installatieproces

De schoorsteen kan zowel intern (binnen het huis) als extern (buiten het huis) zijn. Overweeg het installatieproces voor elke optie.

Ventilatie installatie

Het wordt aanbevolen om in het warme seizoen werkzaamheden uit te voeren aan de plaatsing van gaskanalen. De werkplek moet goede verlichting hebben en er mogen geen vreemden op de werkplek zijn die de uitvoering van activiteiten belemmeren.

Voordat met de montage van het systeem wordt begonnen, wordt het in een proefversie op een gratis site uitgevoerd, waarbij de volledigheid wordt gecontroleerd. Verder zijn volgens het schema de plaatsen waar de montagegaten in de wanden worden gemaakt en de plafondovergang gemarkeerd. De inlaat staat op 25 cm van de grond.

Vervolgmaatregelen voor de inrichting van het ventilatiesysteem:

Reinigt montagegaten van vuil.
Monteer hulzen voor ventilatiekanaaldoorvoeren.
Leidingen installeren.
Bevestig het verticale gedeelte en controleer de kwaliteit van de bevestigingsmiddelen.
Installeer de ventilator en sluit deze aan op de voeding.
Ze controleren de werking van de aangesloten gaskanalen en ventilatiesystemen in de stookruimte van een privéwoning.

Coaxiale pijp

Deze ketelkap is een innovatief schoorsteenontwerp. Het wordt uitgevoerd volgens het principe van pijpen die plotseling in een andere worden ingebouwd en tegelijkertijd twee functies vervult: de verwijdering van rookgassen uit de ketel in de atmosfeer en de inname van schone lucht die nodig is om de volledigheid van de brandstofverbranding in de ketel te garanderen.

Dergelijke schoorstenen zijn onderverdeeld in twee typen: horizontale en verticale plaatsing. De horizontale gaan door de muur en de verticale gaan door het plafond naar de zolder en dan door het dak.

Het tweede systeem, bij het installeren van een gasboiler, is het meest complex, de prijs is duurder en bovendien is de installatie van een condensaatafvoer vereist.

Deze wijziging van de schoorsteen heeft één belangrijk nadeel: er is een mogelijkheid van bevriezing van condensaatvloeistof aan de buitenkant van de constructie. Dit probleem kan worden opgelost door de schoorsteen te isoleren met een hittewerend materiaal..

Steen

Traditionele baksteen wordt al lang gebruikt voor de plaatsing van luchtkanalen en rookafvoersystemen. Momenteel voldoet het niet aan het vereiste niveau van operationele vereisten en is het aanzienlijk inferieur aan andere moderne materialen..

Dit komt ook door het feit dat de structuren van ventilatiekanalen gemaakt van bakstenen erg omvangrijk zijn, dat ze de betrokkenheid van eersteklas specialisten nodig hebben, maar tegelijkertijd zijn ze van korte duur en bij contact met zuurhoudend condensaat, de snelheid van hun vernietiging neemt aanzienlijk toe.

Daarom is de afgelopen jaren alleen een mijn gebouwd uit bakstenen en is de schoorsteen van een gasboiler zelf gemaakt van gegalvaniseerde buizen met een wanddikte, rekening houdend met het temperatuurregime van rookgassen.

Stalen schoorsteen

Momenteel is dit type schoorsteen de meest voorkomende vanwege de hoogwaardige eigenschappen. Stalen buizen in ventilatie- en schoorsteensystemen zijn eenvoudig te installeren in vergelijking met baksteen.

De dikte van de buiswanden wordt gekozen op basis van de temperatuur van de rookgassen. Bij een maximale indicator van 400-450 C is de toegestane wanddikte 0,6 en bij een hogere temperatuur – 1,0 mm.

Het nadeel van dergelijke systemen is dat ze bij hoge temperaturen snel uitbranden, daarnaast hebben ze een zwakke weerstand tegen zuur condensaat dat vrijkomt uit rookgassen, bij een dauwpunt van ongeveer 55 C.

Om corrosieprocessen tegen te gaan, worden roestvrijstalen buizen gebruikt, die in “sandwich” -panelen worden geplaatst.

Keramische schoorsteen

Dit type schoorsteensysteem is bijzonder veelzijdig en wordt daarom beschouwd als een ideale oplossing voor gasgestookte ketels. Ze zijn goed schoongemaakt, verzamelen geen roet op hun oppervlak, vanwege de glanzende binnencoating, hebben een hoge gasdichtheid en zijn bestand tegen agressieve chemische verbindingen. Een belangrijk voordeel van keramisch materiaal is de duurzaamheid..

Desalniettemin heeft het, zoals elk bouwmateriaal, zijn nadeel – hoge vochtdoorlatendheid, dus hebben ze condensaatafscheiders nodig.

Bovendien worden dergelijke pijpen in schoorstenen niet alleen gebruikt, maar gecombineerd met minerale wol en steen. De beste optie voor het aanbrengen van een dergelijk systeem is wanneer de keramische buis wordt bedekt met isolatiemateriaal en vervolgens in een schaal van geëxpandeerde klei wordt geplaatst.

Isolatie van de structuur

Folie basaltwol en vuurvaste mastiek worden gebruikt om het schoorsteenoppervlak te isoleren dat in contact komt met het vloer- en dakmateriaal. Het wordt over de doorvoerbuis geplakt en de gaten van de gaten in het plafond worden opgevuld.

Als een gewone stalen buis werd gebruikt om een schoorsteen buiten het huis uit te rusten, dan is een dergelijke schoorsteen over de gehele lengte geïsoleerd.

Vloeistofregeling met condensaatafscheider

Het is mogelijk om de hoeveelheid vloeistof die zich in de leiding ophoopt te verminderen met behulp van een condensaatafscheider. Het is een cilindrische container met een afvoergat, geïnstalleerd aan de voet van de schoorsteen, waar het condensaat verzamelt dat langs de wanden van de pijp stroomt.

Systeemgezondheidstest

Het systeem moet voor gebruik worden getest. Afwijkingen van het project mogen niet meer dan 10% bedragen. Als er bijvoorbeeld 300 kubussen worden geleverd, kunt u minimaal 270, maximaal 300 indienen. Als de waarden hoger zijn dan is er hoogstwaarschijnlijk sprake van een ontwerpfout. Afwijkingen moeten worden gecontroleerd, vooral aan het begin van de werking van het systeem..

Als de kap meer lucht afvoert dan de instroom wordt toegevoerd, kun je in zo’n ruimte stikken. Bij acceptatie van het ventilatiesysteem dient een grondige visuele inspectie te worden uitgevoerd. Bijzondere aandacht voor de naleving van het project wordt besteed aan de doorsnede en de dichtheid van de voegen.

Het eerste dat u na het bewerken moet doen, is scrollen. Er is een bepaalde vorm van overgave. De test moet 72 uur duren. Gedurende deze tijd vindt een demonstratie plaats van de werking van niet het hele systeem, maar alleen de elementen ervan. Gecontroleerd op gereedheid voor langdurig gebruik.

Nadat de test van afzonderlijke elementen is geslaagd, begint de implementatie van het inbedrijfstellingsprogramma. Het balanceren en afstellen van het gehele systeem qua luchtstroom en snelheden wordt gecontroleerd.

Het is niet voldoende om het systeem te installeren, u moet weten hoe u het op de juiste manier onderhoudt. Zelfs bij natuurlijke ventilatie worden onderdelen periodiek vervangen om de luchtdoorvoer te vergroten. In standaardinstallaties kunnen filters onafhankelijk worden gewijzigd.

De frequentie van het onderhoud door de uitvoerder is vooraf bekend. De fabrikant stelt bepaalde eisen en doet aanbevelingen aan de consument over servicekwesties. Hoe complexer de structuur, hoe meer aandacht eraan moet worden besteed..

Een goede luchtkwaliteit is een van de belangrijkste factoren om gezond te blijven. Een goede ventilatie maakt de lucht in het huis fris en sluit het potentiële gevaar van de werking van een gasboiler in huis uit.

De belangrijkste redenen voor de verslechtering van de tractie in het ventilatiesysteem

Onder hen moet worden opgemerkt:

moeilijkheden ondervonden met de stroom van buitenlucht in de stookruimte na vervanging van traditionele raamblokken door ramen met dubbele beglazing. Hun dichtheid vermindert de mogelijkheid van luchtinfiltratie aanzienlijk;
dezelfde gevolgen na het vervangen van deuren, als de opening tussen de vloer en de onderrand minimaal of afwezig is;
een afname van natuurlijke tocht in het warme seizoen als gevolg van een afname van het temperatuurverschil buiten en binnen het huis;
het verschijnen van stilstaande zones of zones met lage druk in geval van sterke wind in de atmosfeer, wat ook een negatieve invloed heeft op de werking van ventilatiesystemen, daarom is in dergelijke omstandigheden extra tractiecontrole nodig.

Bij het bedienen van de geforceerde ventilatie van de stookruimte, is het noodzakelijk om ventilatoren te selecteren met een waaier die niet schittert door stoten. Hiervoor zijn producten van aluminiumlegeringen, koper of kunststof geschikt..

Ontoereikendheid van het ventilatiesysteem van het gasketelhuis is niet alleen gevaarlijk voor de gezondheid, maar ook voor het menselijk leven. Bovendien vermindert het het verwarmingsrendement. Overmatige ventilatie leidt tot een schending van het thermische regime, waardoor de leefomstandigheden in het huis verslechteren. Wanneer u met uw eigen handen begint met het installeren van ventilatie, probeer dan deskundig advies van een specialist te krijgen en houd rekening met zijn opmerkingen.

Wanneer specialisten uitnodigen??

Bij het aanbrengen van ventilatiekanalen in een woonhuis, kunt u op twee manieren gaan:

nodig specialisten uit die alles turnkey opleveren;
los alle problemen zelf op, doe het werk alleen.

Elk van de opties is geschikt voor specifieke omstandigheden. Alle ontwerpopties voor het ventilatiekanaalsysteem kunnen voorwaardelijk worden onderverdeeld in traditionele en nieuwste kant-en-klare systemen. In het eerste geval moet u apparatuur selecteren, gericht op de berekeningen. Hier mogen we de kleinste details niet vergeten die van pas komen bij de montage van het systeem..

In het tweede geval hebben we het over een totaaloplossing van een specifieke fabrikant. Bijvoorbeeld het Duitse Selfwind ventilatiesysteem, dat als kant-en-klaar bouwpakket wordt aangeschaft voor een bepaald deel van het huis. Alle componenten die nodig zijn voor de montage zijn geselecteerd. Het systeem zelf lijkt op een collectorverwarmingssysteem, alleen zijn er veel buizen rondom het hele huis van binnenuit.

Deze flexibele kunststof luchtkanalen met een diameter van 75 mm of 50 mm worden samengetrokken tot een verdeelstuk. Ze worden met betonnen dekvloer op de vloer gegoten en die gebieden die als een bloedsomloop door het huis gaan, worden vakkundig gemaskeerd door ontwerpers..

In de toekomst zorgt deze technologie voor een ideaal microklimaat in elke kamer met de mogelijkheid om vochtigheid, temperatuur en andere parameters te regelen.

Als er wordt gekozen voor een soortgelijk complex ventilatiesysteem, dat meer dan duizend dollar kost voor een landhuis met een oppervlakte van 800 m2 of meer, dan heeft het geen zin om op installatie te besparen. En het zal veel tijd kosten om dergelijke ventilatie te regelen..

Wanneer u “vanaf nul” een huis met uw eigen handen bouwt, zal het niet moeilijk zijn om ventilatiemijnen uit bakstenen te leggen en gaten te voorzien voor het installeren van inlaatkleppen. In de toekomst worden alle secties van het natuurlijke ventilatiesysteem versierd met speciale kleppen en, indien nodig, kappen. Deze optie is relevant voor woningen tot 250-300 m2.

Complexe en dure polymeer ventilatiekanaalsystemen worden aangevuld met alle benodigde onderdelen voor installatie

Opname van de zolder in het ventilatiesysteem

Een zolder ingericht in plaats van een zolder is in feite een andere kamer. Wat goed is vanuit het oogpunt van het optimaliseren van de woonruimte, maar de installatie van het ventilatiesysteem op de traditionele manier enigszins bemoeilijkt.

Tussen de zolder en het dak moet een geventileerde zolderruimte zijn. Frisse lucht moet vrij kunnen circuleren in de dakpan en op de zolder of ingerichte zolder.

Natuurlijke ventilatie vindt plaats door de zwaartekrachtbeweging van de luchtmassa. Koude lucht komt binnen uit de gaten onder de nok van het dak, warme lucht komt uit het nokgat, beluchter

Tijdens het construeren van een dakpan zijn er noodzakelijkerwijs ventilatieopeningen geconstrueerd – ventilatiegaten in de lengterichting. Ze beginnen bij de lijn van de kroonlijst en eindigen bij de lijn van de nok. Voorzien van montage van de panlatten en tengellatten op de spantpoten.

In de kroonlijstzone komt buitenlucht deze ventilatiekanalen binnen. In het gebied van de nok komt de luchtstroom naar buiten, met condensaat en huishoudelijke dampen die vanuit de woonruimte naar de zolderruimte zijn doorgedrongen.

Het ventilatiesysteem voor de rest van het huis wordt ook naar de zolder geleid. Afvoerkanalen en stootborden van het huis en van de zolder kunnen worden gecombineerd en afgesloten tot een beluchter. U moet er echter voor zorgen dat er voldoende luchtcirculatie is..

Aanbevelingen voor individuele kamers

Luchtstromen tijdens de opstelling van eventuele ventilatie in een woonhuis zijn zo gebouwd dat schone buitenlucht eerst de woonkamer, slaapkamers, studeerkamer en bibliotheek binnenkomt.

En dan, langs de gangen, moet hij naar de keuken, naar de badkamer en naar de bijkeuken met toegang tot de afvoerventilatieschacht..

Om een onbelemmerde natuurlijke luchtstroom door het huisje te garanderen, moeten alle binnendeuren een opening hebben tussen het deurblad en de drempel van 2-3 cm

Als het huisje van hout is, moet er ook een extra afzuigkap in de badkamer worden aangebracht. De luchtvochtigheid in deze kamer is hoog, het zal moeilijk zijn om zonder een afzuigventilator te doen.

In de keuken is het aan te raden om naast het ventilatiegat ook nog een afzuigkap boven de kachel in het ventilatiekanaal te plaatsen. Hiermee verwijder je snel kookluchtjes en voorkom je dat ze zich verspreiden naar de rest van de kamers in huis..

Een apart moment is een stookruimte en een keuken met gasapparatuur. Ze moeten zijn voorzien van een apart kanaal voor de luchtstroom direct vanaf de straat. En vergeet de schoorsteen niet.

Dus zuurstof voor verbranding zal de oven in het vereiste volume binnenkomen en koolmonoxidegassen zullen onmiddellijk de kamer verlaten..

Exploitatie

Wanneer de ventilatiesystemen van een gasboiler in werking zijn, moeten de berekende temperatuurregimes, de frequentie van luchtverversing voor woongebouwen waar gasboilers zijn geïnstalleerd in overeenstemming zijn met de huidige SNIP-normen, brand- en sanitaire en hygiënische veiligheidsregels.

Een natuurlijk toe- en afvoerventilatiesysteem moet bij buitentemperaturen van +5 C en lager de afvoer van de benodigde hoeveelheid lucht uit alle ruimtes garanderen. Bij gebruik van geforceerde ventilatie met gaskachels is het niet toegestaan om een verschil in volume van instroom en uitlaat van meer dan 10%, in de ene of de andere richting, toe te staan..

De koppen van de hoofdafvoerventilatieschachten voor een gasketelruimte in een woonhuis in systemen met natuurlijke luchtcirculatie zijn uitgerust met deflectors. Corrosiewerende verf van metalen buizen en hun structurele elementen wordt niet vaker dan 1 keer in 3 jaar uitgevoerd.

Professionele ventilatie in een woonhuis met autonome verwarming is geen luxe, maar een absolute noodzaak.

Het is ontworpen om niet alleen te zorgen voor de stroom van verse lucht, maar ook voor de afvoer in de atmosfeer van schadelijke, giftige rookgassen die tijdens de werking van de ketel worden gevormd. De gezondheid van anderen hangt af van de kwaliteit van het werk, daarom is het beter om de installatie aan specialisten toe te vertrouwen.

Ventilatie, Berekening, Particuliere woning
