Schoorsteen voor een gasboiler: normen en vereisten voor installatie, een vergelijkend overzicht van typen

Waarom heb je überhaupt een schoorsteen nodig??

Koolmonoxide is een van de gevaarlijkste producten die vrijkomen bij bijna alle soorten verbranding. Dit is een verraderlijke en zeer gevaarlijke stof, waarvan de inademing dreigt met ernstige vormen van vergiftiging..

Wanneer een gasboiler bezig is met het verbranden van brandstof, wordt naast andere verbrandingsproducten ook koolmonoxide gevormd..

Als de schoorsteen, die de verbrandingsproducten afvoert, niet correct is geïnstalleerd of beschadigd is, kan dit leiden tot vergiftiging..

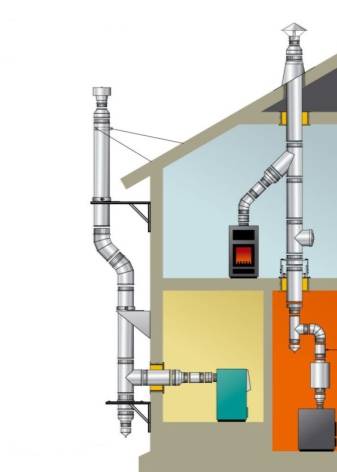

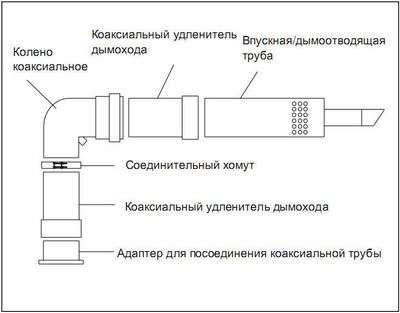

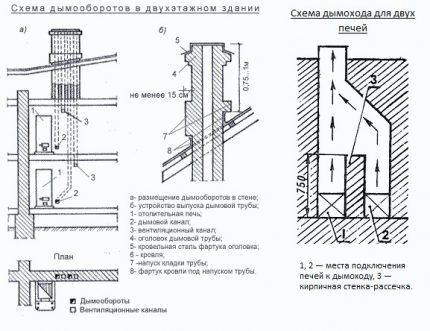

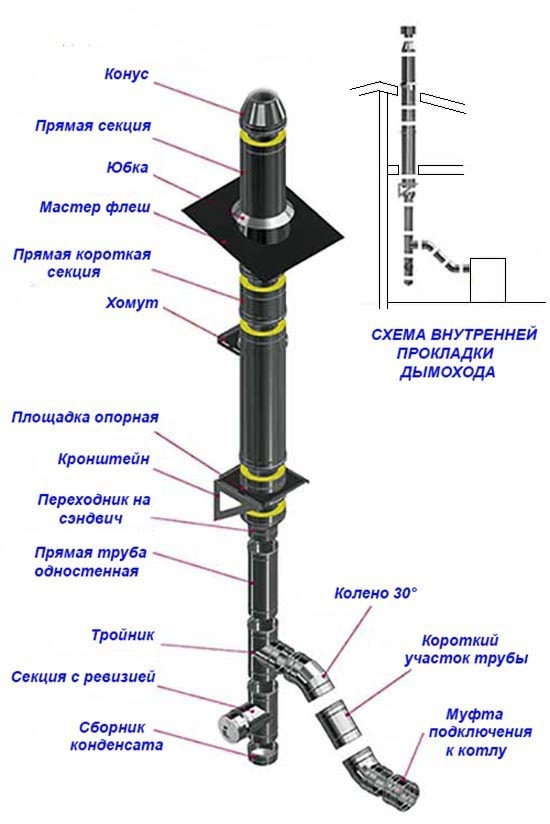

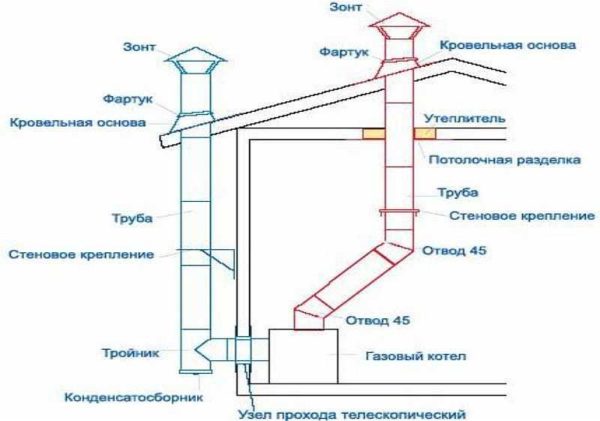

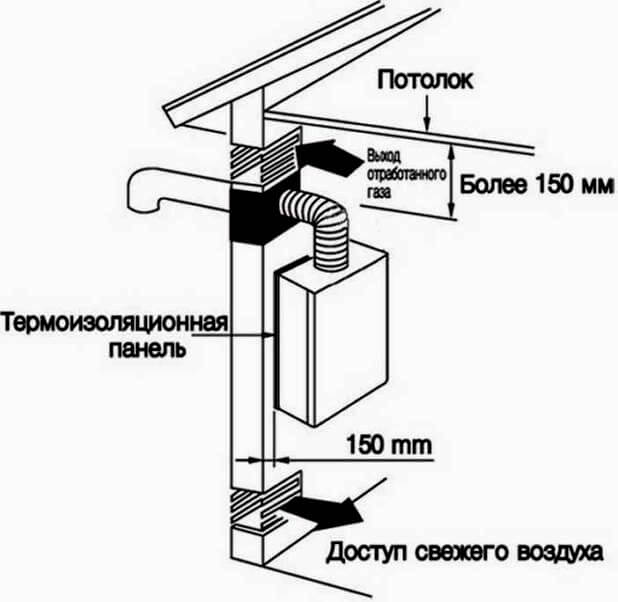

Dit diagram toont het schoorsteenapparaat voor een gasboiler en geeft de locatie binnen of buiten het gebouw weer.

Het gevaar mag niet worden onderschat. Koolmonoxide (ook bekend als koolmonoxide) is geur- en kleurloos, dus vergiftiging kan volledig onopgemerkt door iedereen in huis optreden.

Eenmaal in het menselijk lichaam interageren koolmonoxidemoleculen met hemoglobine. Als gevolg hiervan wordt het zogenaamde carboxyhemoglobine gevormd, dat voorkomt dat zuurstofmoleculen de weefsels van het menselijk lichaam binnendringen..

Daarnaast kan koolmonoxide heel slecht zijn voor andere biochemische processen in het lichaam. Er zijn gevallen geweest waarin koolmonoxidevergiftiging te laat werd ontdekt, de persoon kon eenvoudigweg niet worden gered.

Om dergelijke problemen te voorkomen, wordt aanbevolen om goed te letten op het juiste ontwerp en de juiste installatie van de schoorsteen, evenals op het verdere onderhoud ervan..

Hoe de schoorsteen werkt

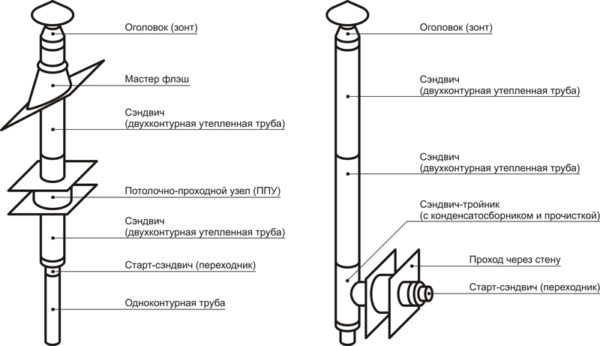

De schoorsteen voor een gasboiler bestaat uit verschillende hoofdonderdelen:

• Rook uitlaatpijp;

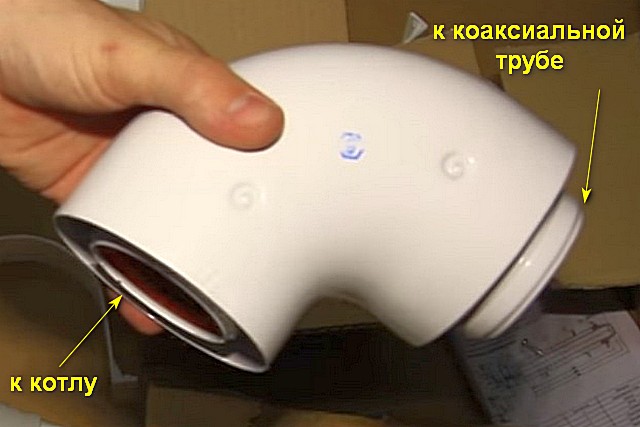

• Adapter die de leiding verbindt met de aftakleiding van de ketel;
• Aftakleiding voor de doorgang van het kanaal door de muur of het dak van het gebouw;
• bevestigingsmiddelen;

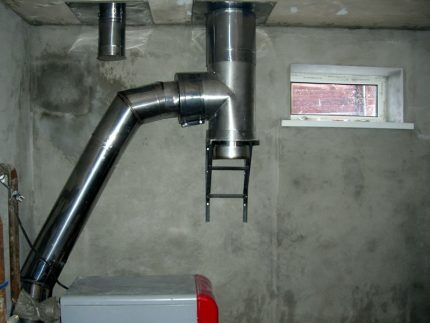

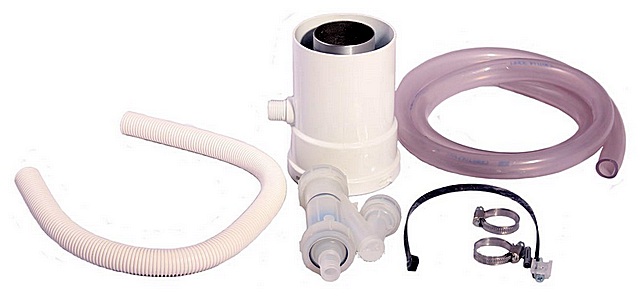

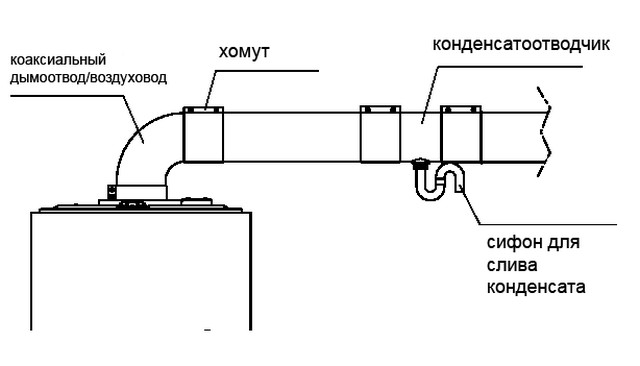

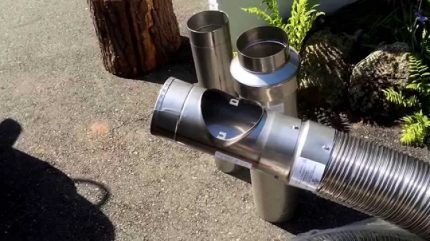

• Een T-stuk met een aansluiting, vereist voor het afvoeren van condensaat;
• condensaatvanger;
• bochten.

Ik wil benadrukken dat dit de belangrijkste componenten zijn. De complete set kan variëren, afhankelijk van de complexiteit van het schoorsteenontwerp en van de materialen waaruit het is gemaakt.

Apparaat en doel

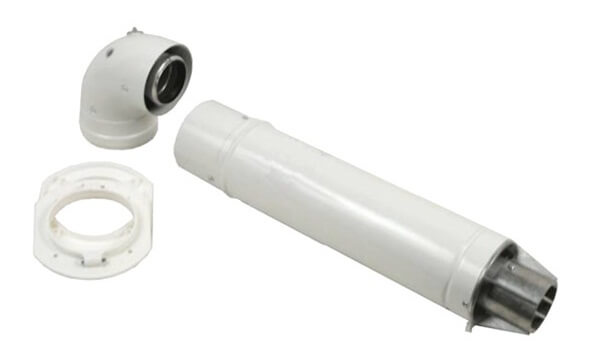

Zo’n schoorsteen bestaat uit twee pijpen met verschillende diameters. Het is gemaakt van pijpen, die kleiner zijn, in een andere gestoken, zodat er een opening van enkele centimeters tussen zit. Met een dergelijk apparaat van het schoorsteensysteem kunnen zowel verbrandingsproducten worden verwijderd als tegelijkertijd de vereiste hoeveelheid lucht uit de straat worden gehaald. Dat wil zeggen, een constante circulatie is verzekerd. Ook bij de constructie van coaxiale systemen wordt een “knie” gebruikt, die een overgangselement is, en een klem, die alle delen van de structuur op betrouwbare wijze vasthoudt..

Het is ook de moeite waard om twee hoofdtypen systemen te benadrukken, afhankelijk van de ontwerpkenmerken, waarin dergelijke schoorstenen kunnen worden geïnstalleerd:

1. Collectieve systemen. Dit soort schoorstenen worden geïnstalleerd tijdens de bouw van grote hoogbouw..
2. Individuele systemen. Dit type systeem wordt gebruikt voor installatie in particuliere huizen waar één verwarmingsapparaat wordt gebruikt..





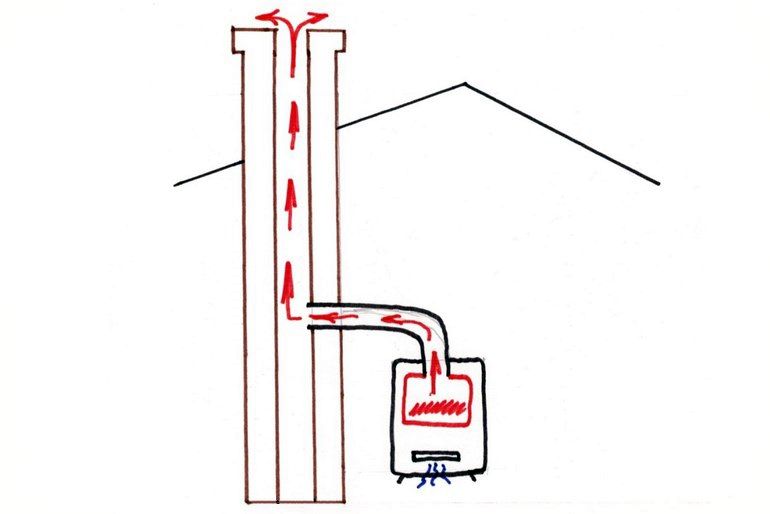

Werkingsprincipe

Het werkingsprincipe van elke schoorsteen is gebaseerd op een eenvoudige natuurkundige wet – warme lucht en dampen zijn altijd lichter en neigen naar boven, en koude lucht is zwaarder en komt daardoor tot rust.

Door het temperatuurverschil tussen de straat (buiten de schoorsteen) en hete gassen (binnen het systeem) ontstaat stuwkracht. Dankzij dit verspreiden verbrandingsproducten zich niet door de kamer, maar gaan ze de atmosfeer in..

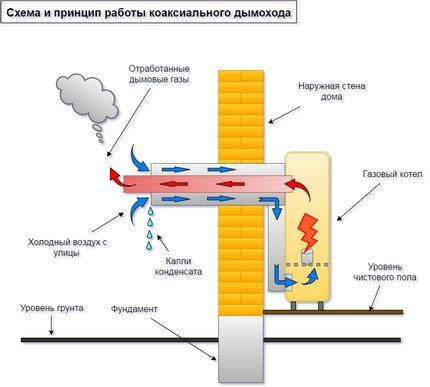

Werkingsprincipes

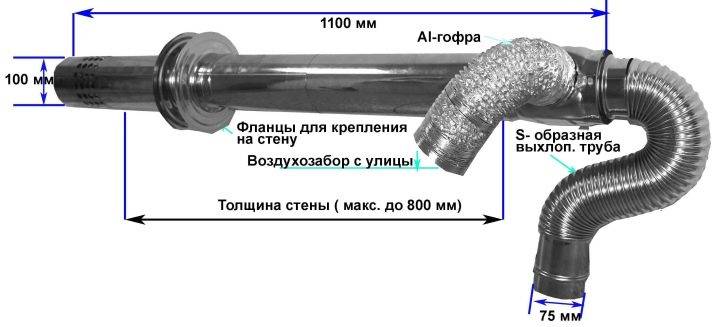

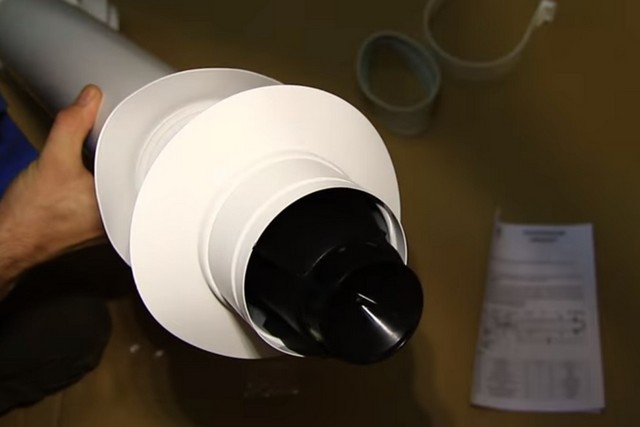

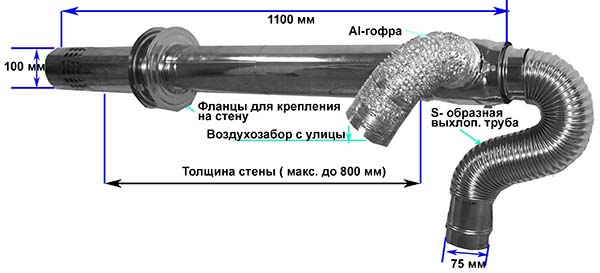

Door het ontwerp bestaat een coaxiale pijp uit twee pijpen met verschillende diameters – de ene wordt in de andere gestoken en vastgezet met jumpers zodat de wanden elkaar niet raken. De assen van beide pijpen moeten overeenkomen.

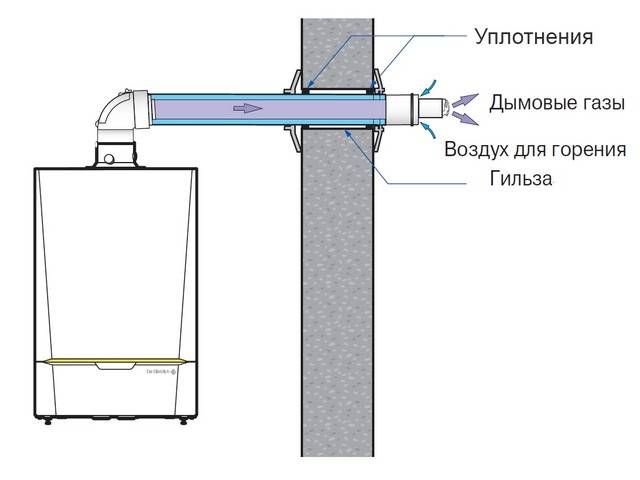

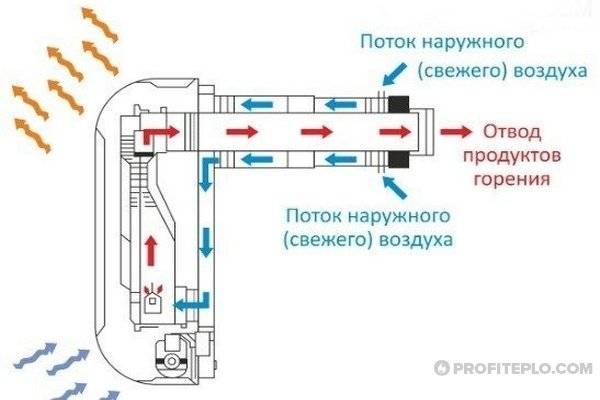

De dubbele schoorsteen laat zowel de luchtstroom van de straat in de vuurhaard (langs de buitenste ringvormige doorgang) als de afvoer van rookgassen (via het centrale kanaal) toe. Hierdoor functioneert een ketel met een gesloten verbrandingskamer zonder lucht aan te zuigen of zuurstof in de kamer te verbranden. Dit maakt het mogelijk om units met een gesloten verbrandingskamer niet alleen in een speciaal uitgeruste stookruimte te installeren, maar ook in andere kamers van het huis in het kader van SNiP-vereisten..

Tijdens de werking van een gasboiler bewegen hete rookgassen naar buiten langs de binnenpijp, terwijl ze hun warmte afgeven aan de lucht die in de tegenovergestelde richting langs de opening tussen de binnen- en buitenpijpen beweegt. Vanwege het feit dat verwarmde en geen koude lucht de verbrandingskamer binnenkomt, neemt de efficiëntie van de ketel toe, omdat deze geen thermische energie hoeft te besteden om de binnenkomende lucht te verwarmen.

Vanwege het feit dat lucht van de straat langs de buitencontour van de coaxiale schoorsteen beweegt, raakt de buitenpijp van het apparaat niet oververhit, en dit zorgt voor brandveiligheid en vereenvoudigt de installatie van de knooppunten voor de doorgang van de pijp door de muur , vloeren en dak. Het is ook vermeldenswaard de compactheid van de coaxiale schoorsteen en een aantrekkelijk uiterlijk, eenvoudigere installatie in vergelijking met de traditionele versie.

Dit is vooral belangrijk als de ketel wordt geïnstalleerd in een reeds gebouwd gebouw, waarin de aanwezigheid van een schoorsteen niet was voorzien.

Voor- en nadelen van het gebruik van een coaxiale schoorsteen

Voordat u beslist over de installatie van een dergelijk apparaat, moet u de voor- en nadelen ervan begrijpen. De eerste moet worden gebruikt en de tweede – om ermee om te kunnen gaan.

• Veiligheid. De werking van de kachel zal veiliger zijn, omdat de pijp die de verbrandingsproducten verwijdert, wordt gekoeld.
• Ononderbroken werken. Het systeem levert zonder onderbreking verse lucht aan de verbrandingskamer.
• Verhoogt het rendement van de ketel. Door de stroom van verwarmde lucht in de verbrandingskamer wordt aanzienlijk bespaard op brandstof.
• Milieu vriendelijkheid. Bij ketels met coaxiale luchtverversing verbrandt de brandstof volledig, komt er een minimale hoeveelheid giftige stoffen in de atmosfeer.
• Comfortabel gebruik. Luchtuitwisseling heeft geen invloed op de binnenkant van de kamer, alle processen worden buiten uitgevoerd. Geen geur, geen verbranding.
• Eenvoudige installatie en langdurig gebruik. Het ontwerp is lichtgewicht en eenvoudig te installeren onder alle omstandigheden. Vuurvaste materialen gaan tientallen jaren mee.

nadelen:

• Niet geschikt voor alle ketels. Dergelijke leidingen kunnen alleen worden geïnstalleerd in systemen met een gesloten gasverbrandingskamer..
• Onesthetische uitgang naar de gevel. Het is onwaarschijnlijk dat horizontale kabels de muur van het huis zullen versieren. Verticale uitlaten zijn gemakkelijker te ontwerpen als een gewone pijp.

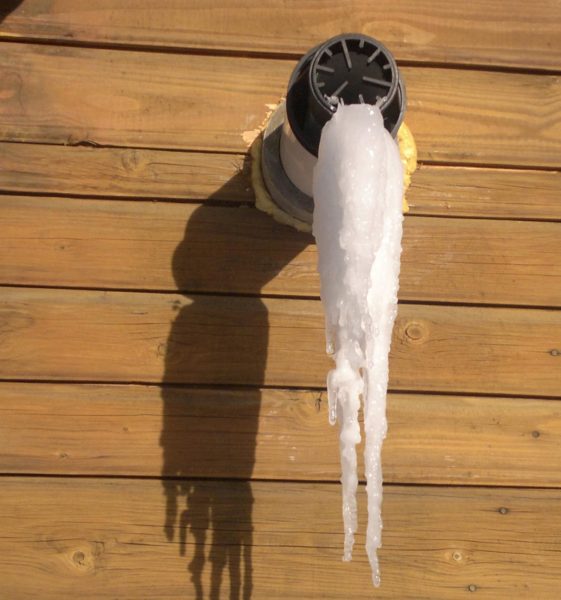

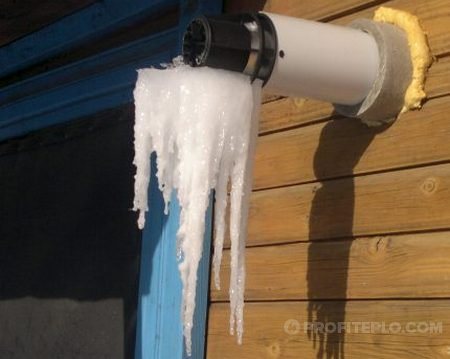

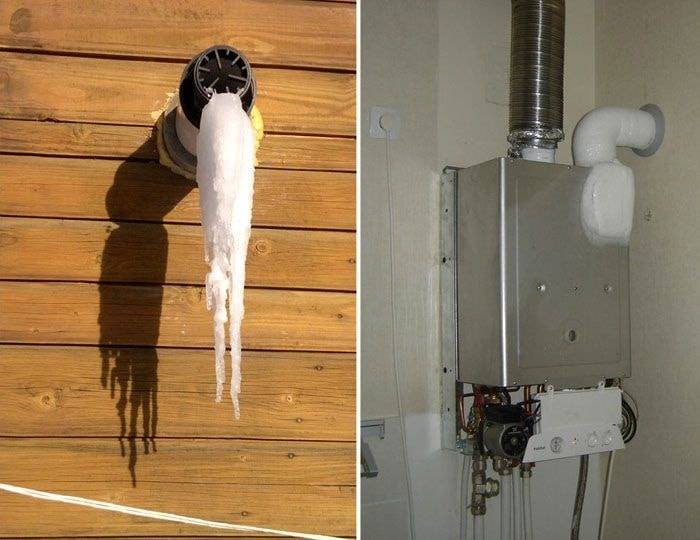

• ijstijd. Bij temperaturen onder de -10°C is de pijpuitlaat door condensatie met ijs bedekt. Om dit te voorkomen is extra leidingisolatie nodig..



Vereisten die tijdens de installatie in acht moeten worden genomen

Bij het installeren van een coaxiale schoorsteen moeten een aantal installatie-eisen in acht worden genomen.

1. Strikte naleving van de regels voor het installeren van een coaxiale schoorsteen zorgt voor de veiligheid van uw huis;
2. Het is noodzakelijk om de aanbevelingen van SNiP 2.04.08 – 87 te volgen; 2.04.05 – 91,3. U moet weten dat deze regels niet verboden zijn om verticale schoorstenen in particuliere huizen te installeren;

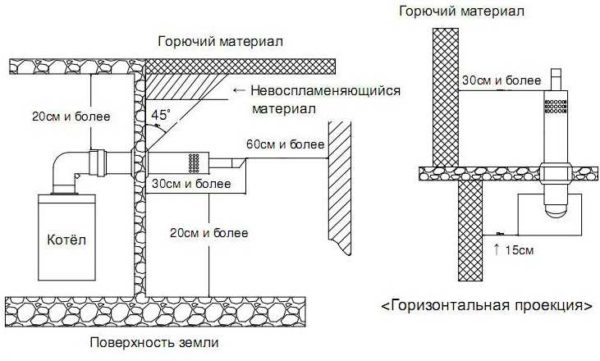

3. De afstand tot aangrenzende gebouwen moet minimaal 2 m zijn, op voorwaarde dat er binnen 3 m geen andere gaten zijn om rook te verwijderen. Als er binnen 3 m dergelijke gaten zijn, moet de afstand tot de constructie minimaal 3 m zijn;

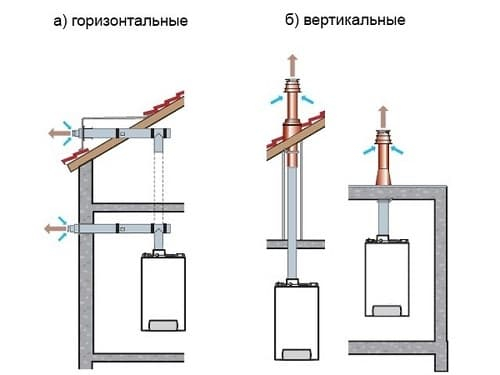

De meest voorkomende verticale schoorstenen in particuliere huishoudens. Er is echter nog een ander toepassingsgebied: dit is een coaxiale schoorsteen in een flatgebouw. Het gebruik van een collectieve schoorsteen zorgt voor een hoge veiligheid bij het gebruik van gastoestellen.

De regels voor het installeren van een coaxiale schoorsteen regelen de maximale lengte van de geïnstalleerde schoorsteen niet meer dan 4 m.

De volgende regels voor het installeren van een coaxiale schoorsteen moeten in acht worden genomen:.

• Er kunnen maximaal 2 vouwen worden gebruikt;
• De helling van het naar buiten gerichte gedeelte voor horizontale installatie moet overeenkomen met ongeveer 3 º;
• Delen van de schoorsteen moeten toegankelijk zijn voor routine-inspectie;
• De schoorsteen kan niet onder het oppervlak van de grond worden verwijderd;
• De afstand tot aangrenzende gebouwen mag niet minder zijn dan 8 m. Als er een deflector is, kan deze worden teruggebracht tot 2-3 m, afhankelijk van de aanwezigheid van gaten in de muur;
• Als de schoorsteen zo is geïnstalleerd dat de uitlaat minder dan 1,8 m boven de grond is, moet deze zijn uitgerust met een speciaal rooster;
• Als er wind is in het gebied waar de schoorsteen is geïnstalleerd, gericht in de tegenovergestelde richting van de rookafvoer, moet een speciale barrière worden geïnstalleerd op een afstand van minimaal 40 cm;
• Als het huis zich in een gebied met zeer strenge vorst bevindt, is het beter om een ​​coaxiale uitlaat met een verlengd kanaal te gebruiken;
• Het is niet nodig om extra ventilatiebronnen te installeren

Naast bovenstaande regels moeten ook de volgende eisen in acht worden genomen. De afstand van de coaxiale schoorsteen tot het raam moet minimaal 60 cm zijn, de afstand tot de gasleidingen is niet minder dan de straal van de buitenste buis. Een zeer strakke passing van de leidingdelen is verplicht

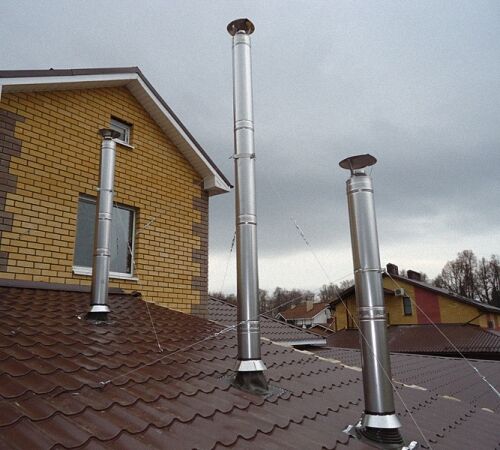

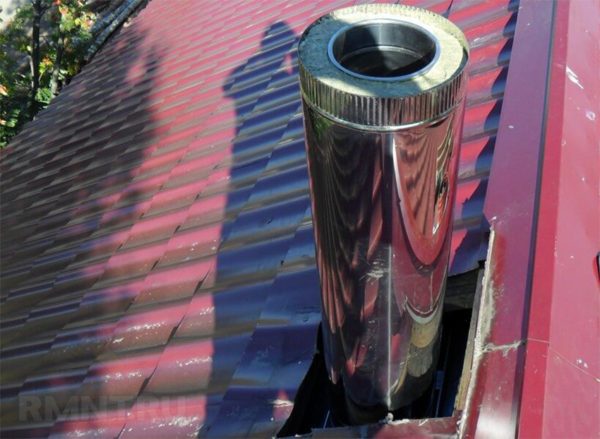

Op het punt waar de leiding op het dak uitkomt, is het van belang bijzondere aandacht te besteden aan de brandveiligheid. Er moeten speciale afdekkingen worden gebruikt om te beschermen tegen contact van de schoorsteen met allerlei voorwerpen.

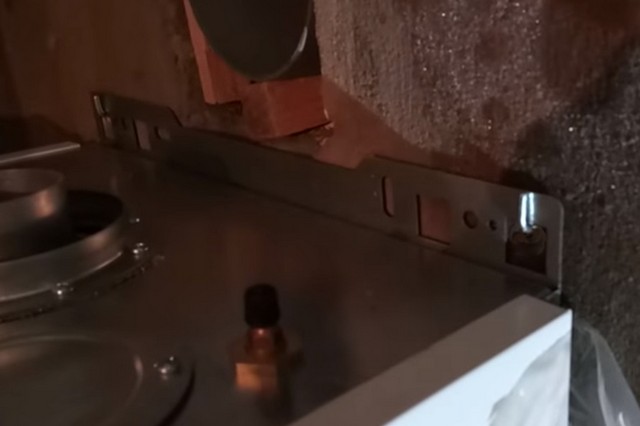

Als de gasboiler te ver van de muur aan de straatkant staat, kan de vraag rijzen hoe de coaxiale schoorsteen kan worden verlengd. Voor deze doeleinden worden speciale coaxiale schoorsteenverlengingen gebruikt. Deze apparaten worden in veel winkels voor bouwmaterialen verkocht. Verlenging voor coaxiale schoorsteen helpt u deze te installeren zonder de vastgestelde vereisten te schenden.

Schoorsteenvereisten voor gasboilers

Alle vereisten voor rookkanalen zijn beschreven in regelgevende documenten – SNiP 2.04.05-91 en DBN V.2.5-20-2001. De uitvoering ervan is verplicht. Om samen te vatten, kan alles worden teruggebracht tot verschillende punten:

• De doorsnede (diameter) van de schoorsteen mag niet kleiner zijn dan de uitlaat op de ketel. Dat wil zeggen, als de uitlaat van de gasboiler 150 mm is, moet de schoorsteen een interne doorsnede hebben van minimaal 150 mm. Meer is mogelijk, minder niet. In extreme gevallen kunnen ze hun ogen sluiten tot een verschil van enkele millimeters..
• De schoorsteen moet verticaal naar boven lopen. Het is raadzaam om een ​​structuur te ontwikkelen zodat er geen hellende delen zijn. In extreme gevallen is een helling van 30° toegestaan. De lengte van het hellende gedeelte – niet meer dan de hoogte van de kamer.
• Door de hele schoorsteen mag het geen krommingen en vernauwingen hebben..

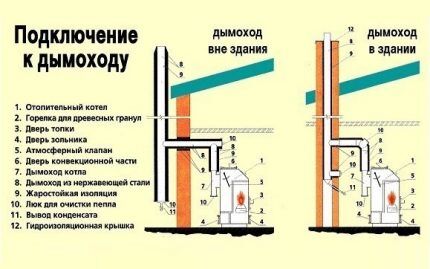

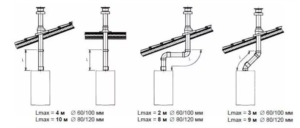

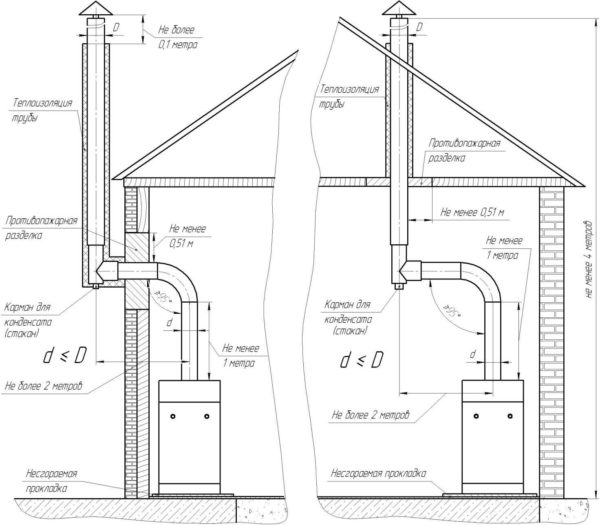

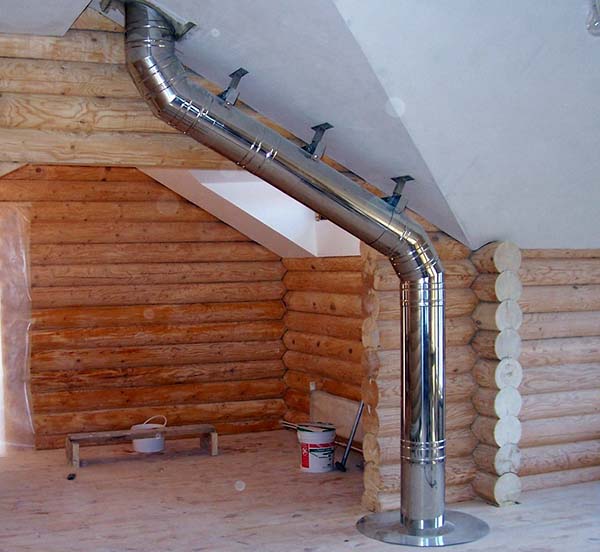

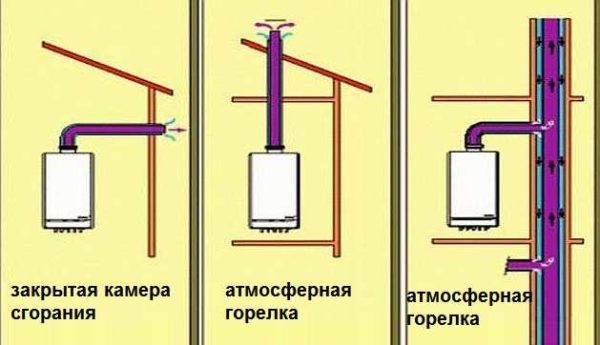

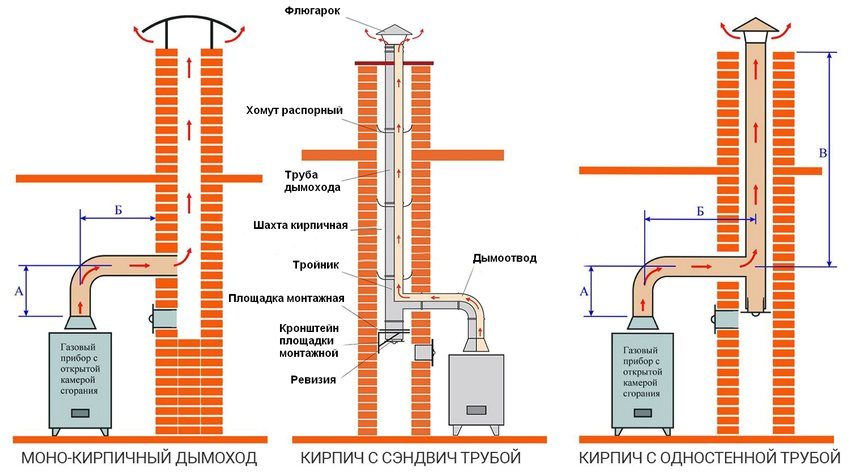

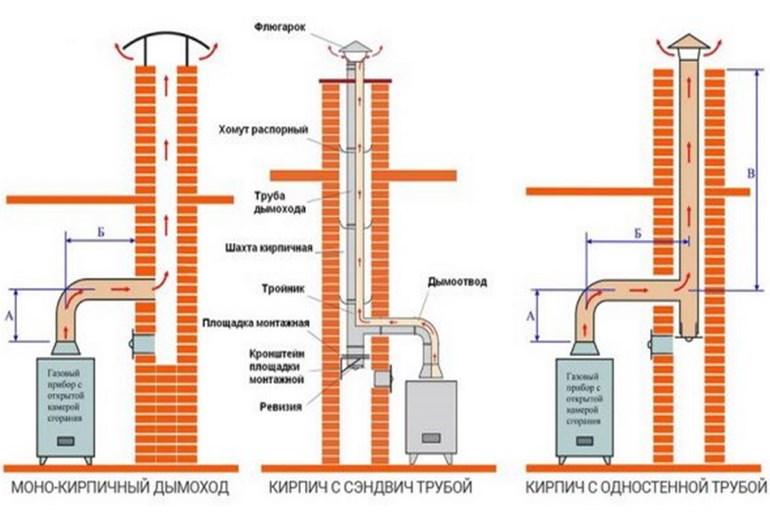

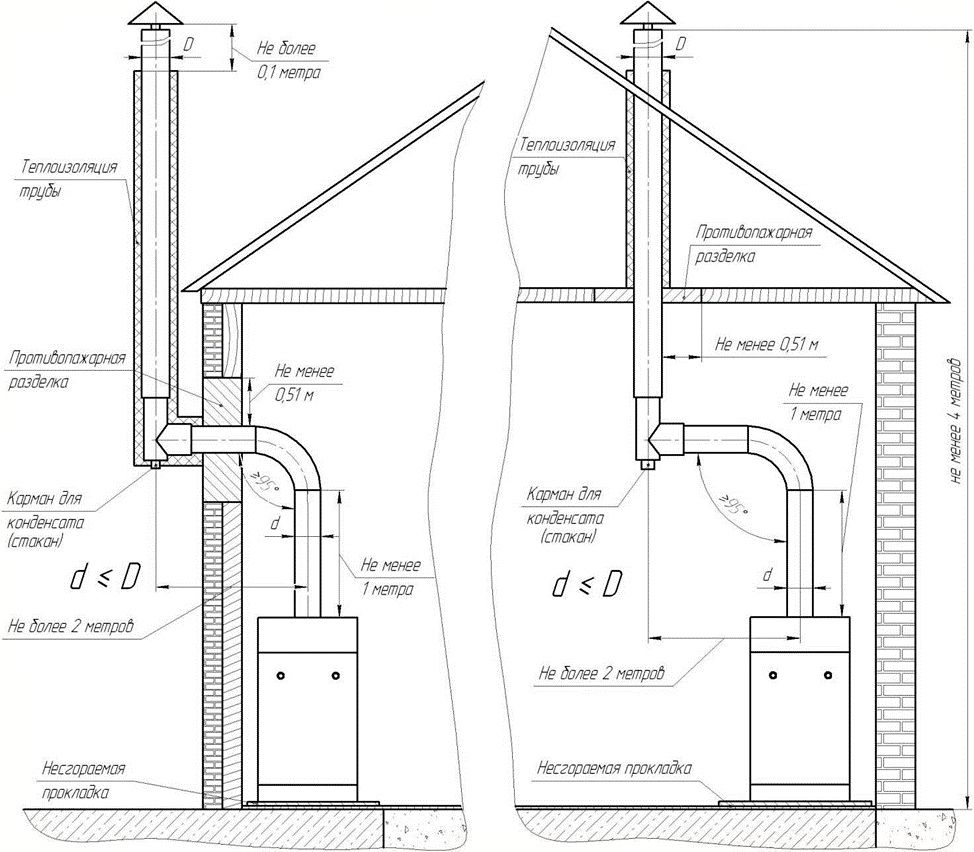

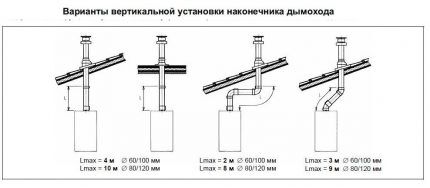

  Installatiemogelijkheden voor schoorstenen voor een staande gasketel (met de uitlaat van de schoorsteen naar boven)

• De schoorsteen moet van gasdichte materialen zijn gemaakt.
• Isoleer de voegen zorgvuldig – ze moeten luchtdicht zijn (mogen geen gasvormige stoffen doorlaten en mogen geen vocht doorlaten).
• Omdat de rookgassen aan de uitlaat van moderne gasketels een lage temperatuur hebben, is er kans op condensatie. Daarom moet bij het installeren van een schoorsteen een condensaatcollector in het onderste gedeelte worden aangebracht. Het is een verwijderbaar glas gemaakt van chemisch bestendige materialen. De beste optie is een roestvrijstalen condenspot, de goedkopere is een plastic. Gegalvaniseerd staal is een goedkopere optie, maar degradeert snel.
• De schoorsteen voor een gasboiler in een woonhuis moet zo hoog zijn dat deze voor een goede trek zorgt. Om dit te doen, moet het 50 cm boven de nok van het dak uitsteken, indien weergegeven in de directe omgeving ervan.
• Aan de bovenkant van de buis is het raadzaam om een ​​beschermend vizier te installeren – een paraplu. Het beschermt de leiding tegen verstopping en neerslag.

Dit zijn de basisvereisten. Het is verplicht om ze te vervullen. Ze bieden de vereiste mate van veiligheid. Het feit dat de uitlaat van een gasboiler geen kleur heeft, betekent immers niet dat deze onschadelijk is. Daarom moeten alle aspecten van beveiliging maximale aandacht krijgen..

Ketelontwerpen en schoorsteenconstructiemethoden

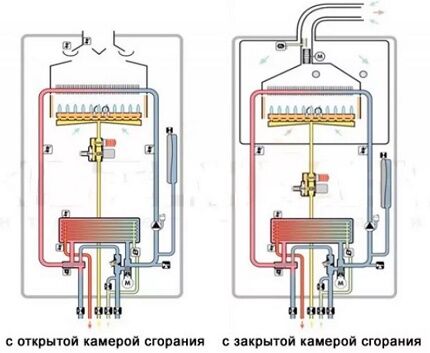

Er zijn twee soorten branders voor gasboilers:

• Open. Daarin wordt zuurstof voor verbranding gehaald uit de ruimte waarin de ketel is geïnstalleerd. Daarom wordt dit type branders of trapping ook wel “atmosferisch” genoemd. Bij dergelijke gasketels vereist de rookgasafvoer een pijp met een uitlaat naar de atmosfeer en een goede trek..



  Gesloten verbrandingskamers (turboketels). Ze werken samen met schoorstenen van het coaxiale type – van twee pijpen die in elkaar zijn gestoken. Verbrandingsproducten worden via de ene leiding afgevoerd, via de andere wordt lucht toegevoerd om de verbranding in stand te houden. De coaxiale leiding wordt meestal door de muur naar de straat geleid. Daarom zeggen ze dat dergelijke gasketels geen schoorsteen hebben. Maar als u wilt, kunt u de schoorsteen ook in de sfeerschoorsteen brengen. In dit geval is normale stuwkracht nodig (het maakt niet uit bij het betreden van de muur, omdat de gasbeweging wordt verzorgd door de turbine).

Het is duidelijk dat de keuze van het type schoorsteen vooral afhangt van het type verbrandingskamer. In het ene geval moet het een coaxiale buis zijn, in het andere geval een conventionele. Maar daarnaast zijn er nog veel meer nuances in design..

Zelf doen of bestellen

Bestel een schoorsteen bij professionals of doe het zelf – het is aan jou.

Correcte zelfinstallatie van het rookafvoersysteem zal zeker het gezinsbudget besparen. Wanneer het apparaat is geïnstalleerd, moet het absoluut voldoen aan alle vereisten van SNiP en brandnormen.

Bouwvoorschriften

Alle schoorstenen moeten voldoen aan SNiP 2.04.05-91, DNP V 2.5-20-2001, SNiP 42-01-2002, evenals SP 7.13130. Gebruik in geen geval niet-gecertificeerde producten..

Basisvereisten voor brandveiligheid voor schoorstenen:

• De doorsnede van de schoorsteen moet worden gekozen in overeenstemming met het vermogen van de ketel;
• De afwijking van de buis van de verticaal met meer dan 30 graden is niet toegestaan;
• De dikte van de wanden van de schoorsteen is minimaal 6 cm voor hittebestendig beton, minimaal 12 cm voor bakstenen en is niet genormeerd voor sandwich- en asbestcement;
• De lengte van de aftakking (horizontaal gedeelte) van de schoorsteen mag niet meer dan 1 m bedragen:

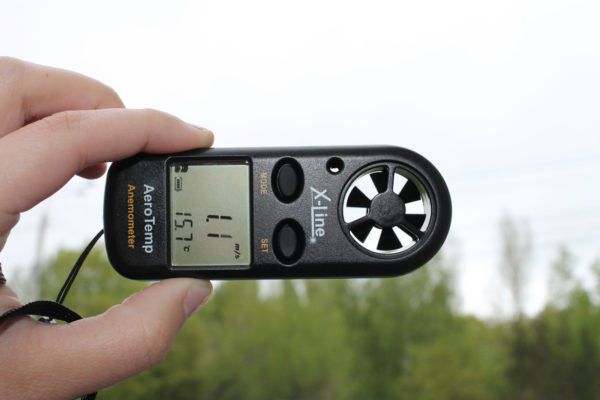

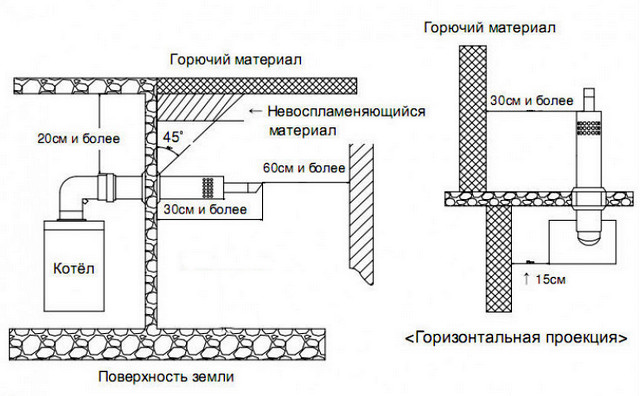

• De minimale afstand tussen de buis en wanden van brandbare materialen is 250 mm, voor niet-brandbare materialen -50 mm. Op plaatsen waar de buis door muren en scheidingswanden gaat, is het noodzakelijk om hoogwaardige thermische isolatie te installeren;
• De diameter van de schoorsteen wordt gekozen gelijk aan of groter dan de uitlaat van de ketel;
• De lucht in het systeem moet met een snelheid van 15-20 m / s bewegen;
• De afstand van het hete oppervlak van het kanaal tot de houten vloerelementen moet meer dan 13 cm zijn voor beton, baksteen en sandwich en 25 cm voor een pijpleiding gemaakt van keramiek of asbestcement;
• Aan de voet van de schoorsteen is het noodzakelijk om een ​​aftakleiding te organiseren voor het verwijderen van condensaat;

Tractie-eisen:

• De schoorsteen voor gasboilers mag niet lager zijn dan 3 m (aanbevolen 5 m);

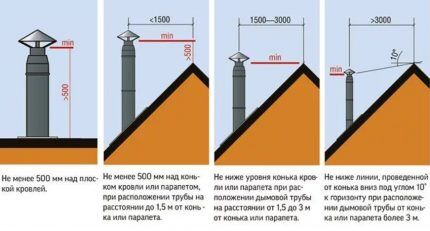

• Schoorsteenhoogte boven het dak:

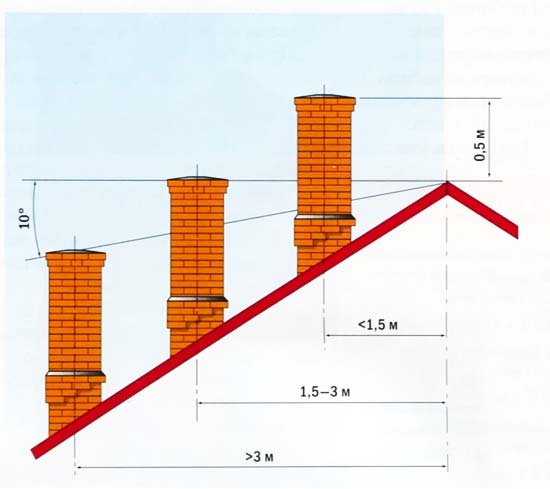

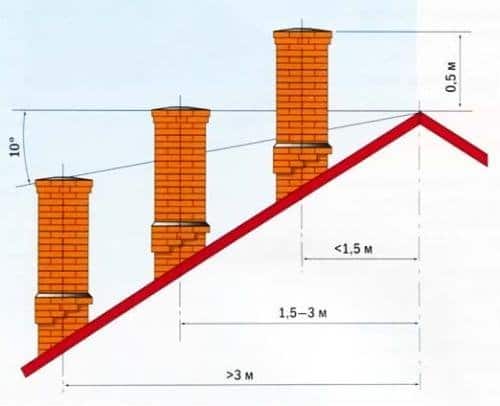

1. plat dak – tot 500 mm;
2. gelijk met de nok op een afstand van 1,5-3 m ervan;
3. op het niveau van een denkbeeldige lijn getrokken vanaf de rand onder een hoek van 10 graden met de buis, wanneer de afstand tussen de buis en de rand meer dan 3 m is;

• De toelaatbare kromtestraal van buizen in het systeem is gelijk aan de diameter van het product;
• Noodzakelijke opstelling van zakken voor reiniging (revisies);
• De schoorsteen mag geen vernauwing en kromming hebben..

Houd er rekening mee dat het rookafvoersysteem niet meer dan drie windingen mag bevatten. Anders daalt de stuwkracht sterk.

Werkwijzen

De lijst met elementen die nodig zijn voor de installatie, hangt af van waar het stopcontact zich bevindt – aan de bovenkant of aan de zijkant. In het eerste geval is het veel gemakkelijker om de schoorsteen te verwijderen. Voor de tweede optie moet u een horizontale structuur gebruiken, die met behulp van aanpassingen en beugels in een verticale positie wordt gebracht.

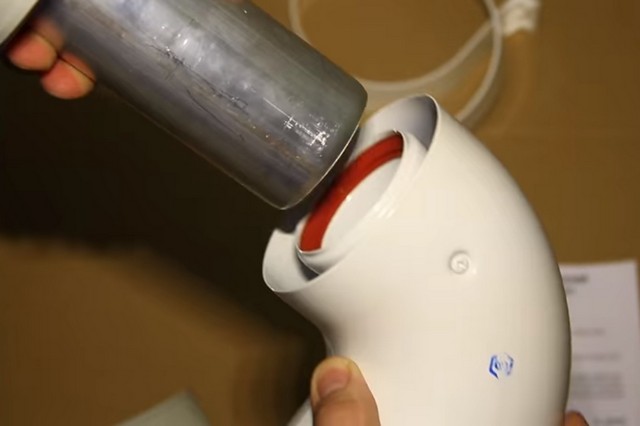

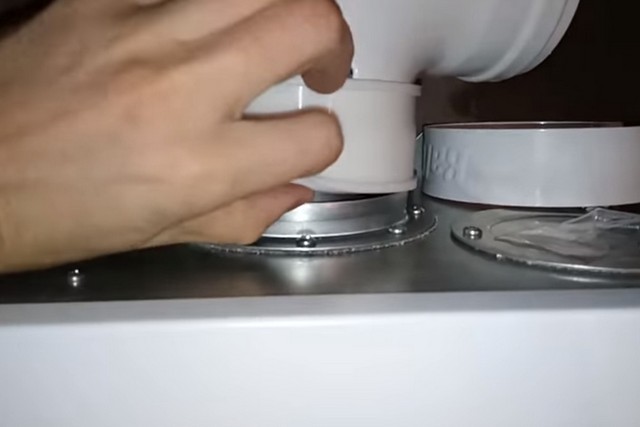

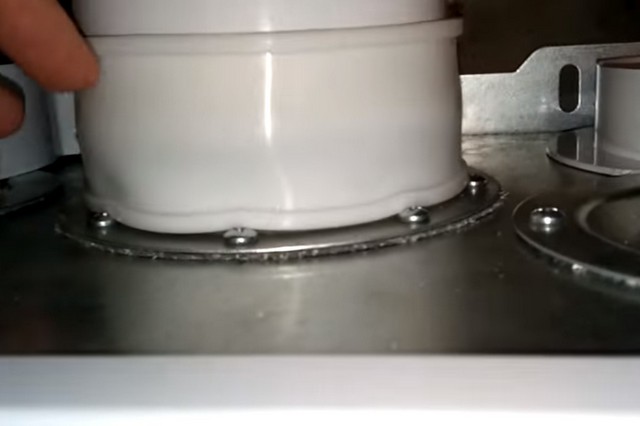

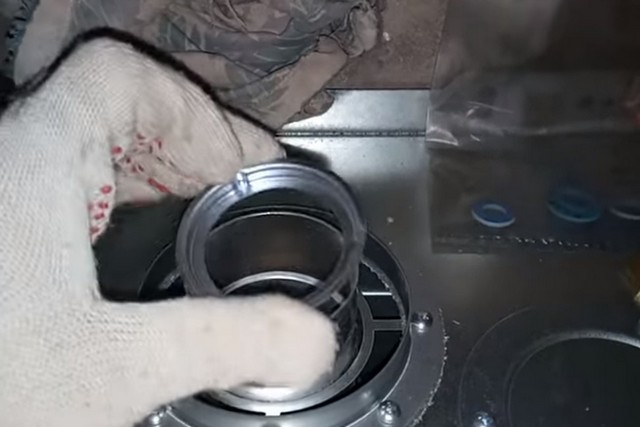

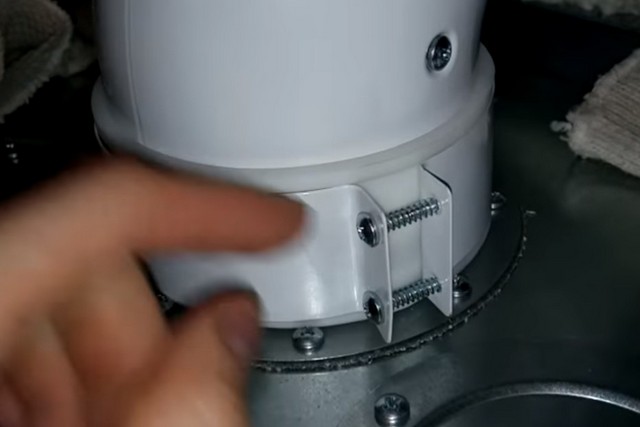

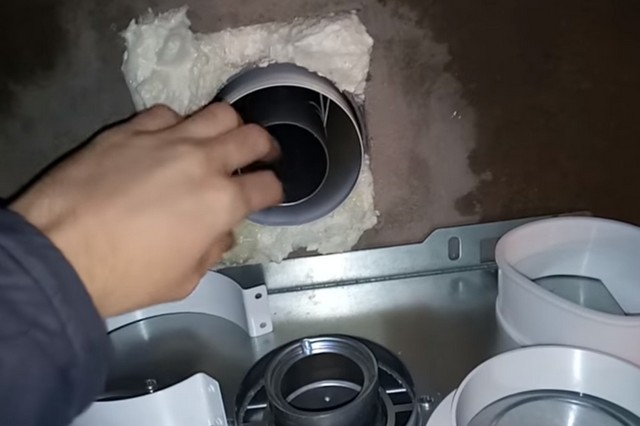

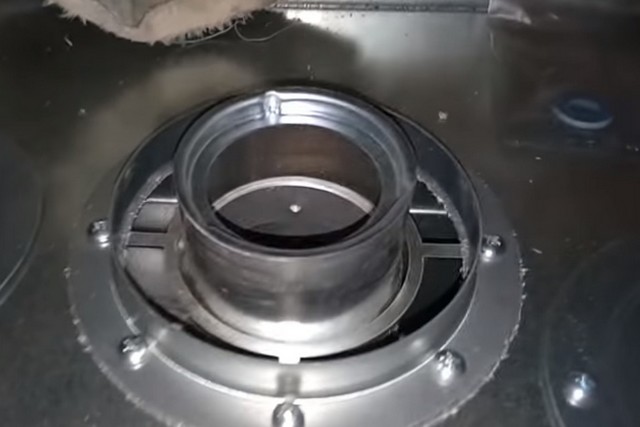

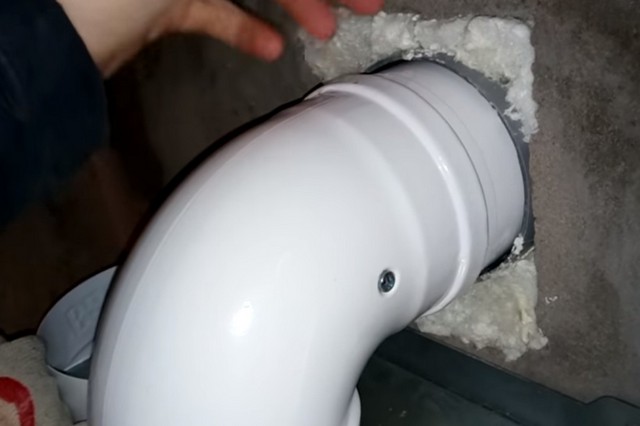

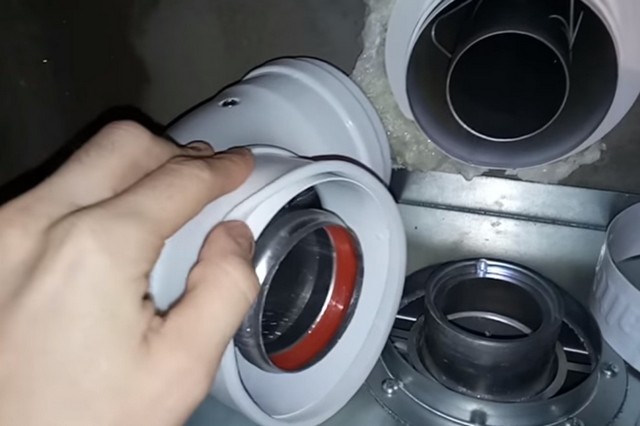

Om de buis te installeren, moet u een overgangseenheid gebruiken. Klemmen worden op een starre manier aan andere elementen bevestigd. Het gebruik van een adapter of verlengsnoeren van zelfgemaakte productie, omwikkelen met tape en het aanbrengen van kit is onaanvaardbaar, omdat deze opties niet alleen onveilig, maar ook onbetrouwbaar zijn.

Welke is beter om te kiezen?

Bij het kiezen van een rookgaskanaal is het noodzakelijk om te focussen op de optimale combinatie van budget, gasketelvermogen, type brandstofverbrandingskamer en algemene structurele kenmerken van het gebouw..

Het apparaat van een externe schoorsteen bespaart interne ruimte en is veiliger voor bewoners van het huis, maar dergelijke systemen zijn gevoelig voor omgevingsinvloeden, dus hun levensduur is korter.

Soorten schoorstenen, afhankelijk van het type gasverbrandingskamer:

• Open kamer ketels

Staande gasboilers zijn vaak gemaakt met een open haard. Voor dergelijke apparaten is een schoorsteen vereist die een constant goede trek biedt. Baksteen, keramiek, enkele pijp en sandwich pijpen zijn geschikt. Maar er moet aan worden herinnerd dat een bakstenen schoorsteen hygroscopisch en moeilijk te installeren is, een keramische is erg zwaar.

• Ketels met een gesloten verbrandingskamer

In dit geval raden de meeste vakmensen de installatie aan van een coaxiale schoorsteen of een systeem van sandwichbuizen, T-stukken en fittingen..

Hoe kies je een schoorsteen??

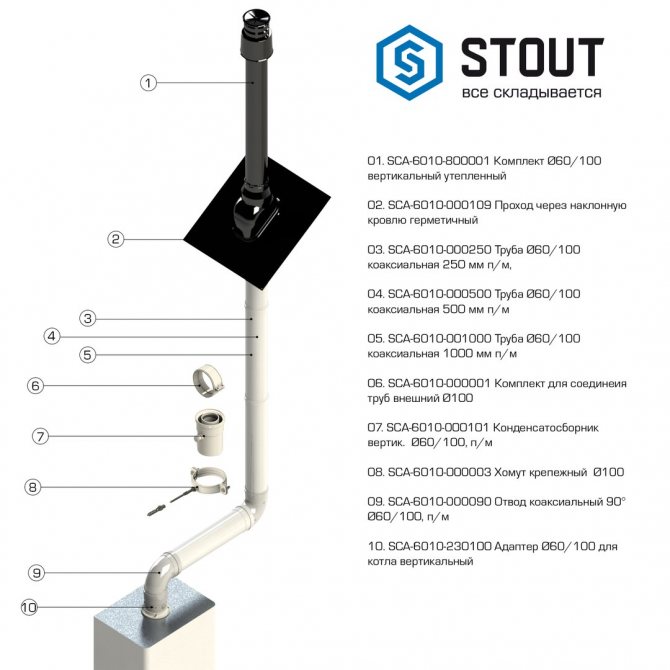

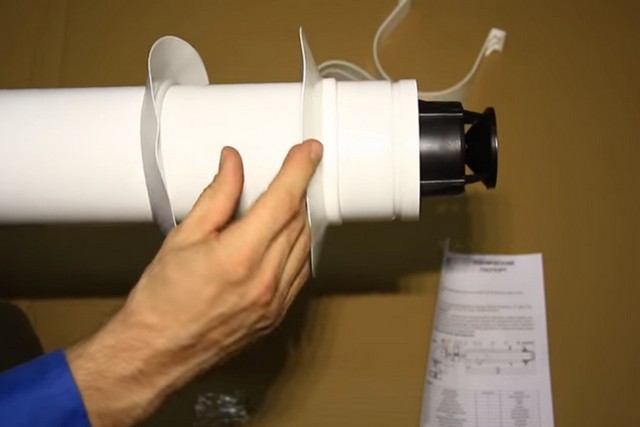

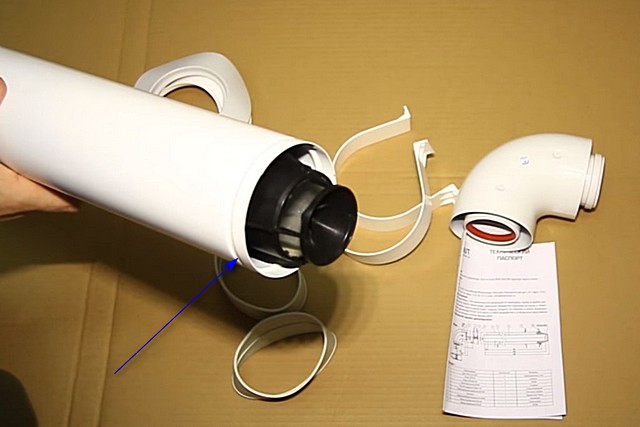

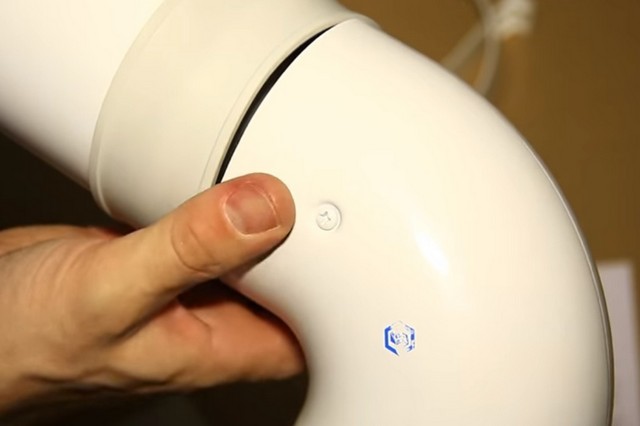

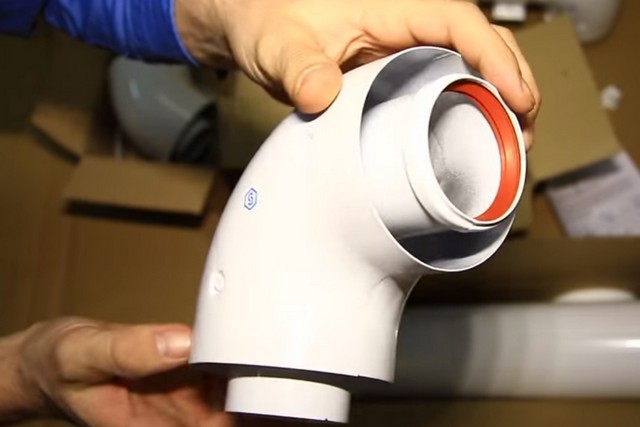

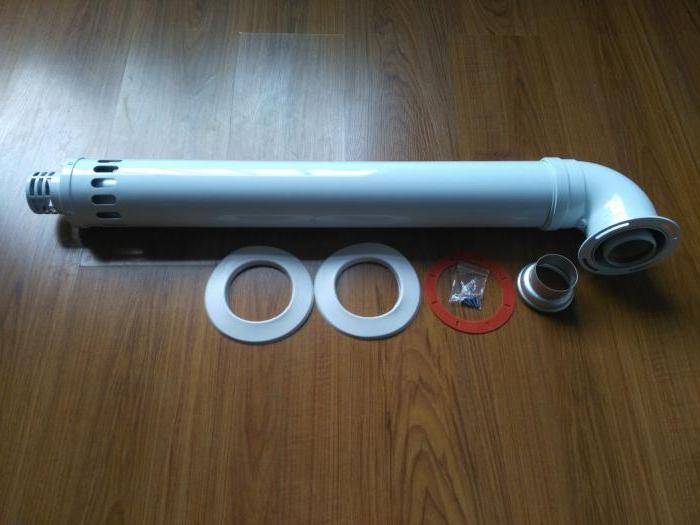

Coaxiale schoorstenen maken deel uit van de leveringsset voor gasketels en worden vervaardigd door de overgrote meerderheid van fabrikanten van ketelapparatuur.

De diameter van de coaxiale leiding wordt aangegeven als een fractionele waarde voor de binnen- en buitenleiding (bijvoorbeeld 110/150). Om de benodigde diameter te bepalen, hoeft u geen berekeningen uit te voeren, aangezien de selectietabellen worden aangegeven in de instructies van de fabrikant.

Naast de diameter van de secties, is de bepalende parameter van de schoorsteen de totale lengte. Deze waarde wordt bepaald als de som van de lengtes van de rookgasafvoercomponenten en mag de in de installatie-instructies van het systeem aangegeven grens niet overschrijden. De maximaal toegestane lengte wordt gemeten in equivalente meters (Em). Voor schoorstenen die ketels zonder ventilator bedienen, wordt een minimale lengte-eis naar voren gebracht om natuurlijke trek te creëren.

Opties voor gaskanalen voor een landhuis

Voor het verwijderen van verbrandingsproducten met een relatief lage temperatuur (tot 120 ° C) uitgestoten door gasboilers, zijn de volgende soorten schoorstenen geschikt:

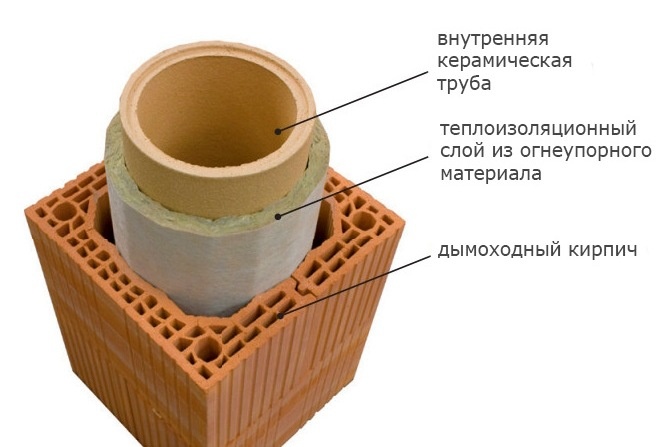

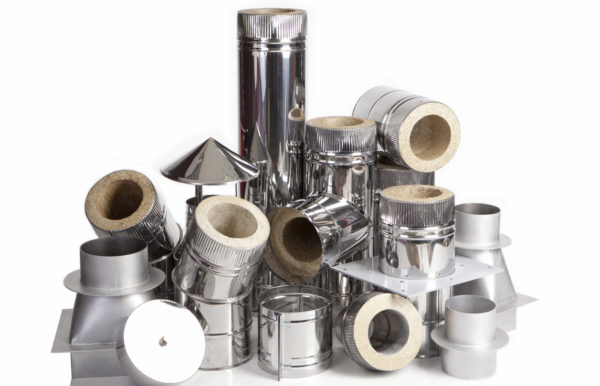

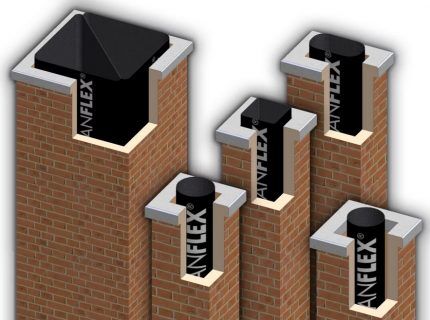

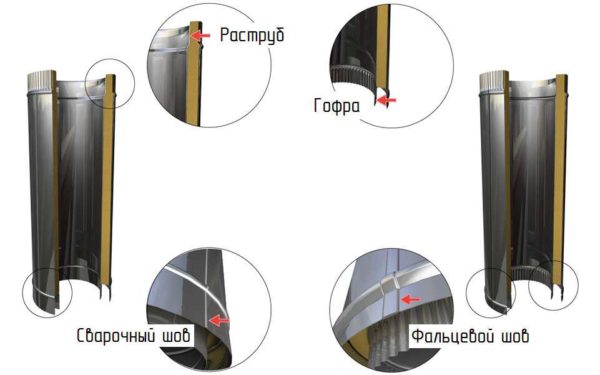

• drielaagse modulaire sandwich van roestvrij staal met een onbrandbare isolatie – basaltwol;
• kanaal gemaakt van buizen van ijzer of asbestcement, beschermd door thermische isolatie;

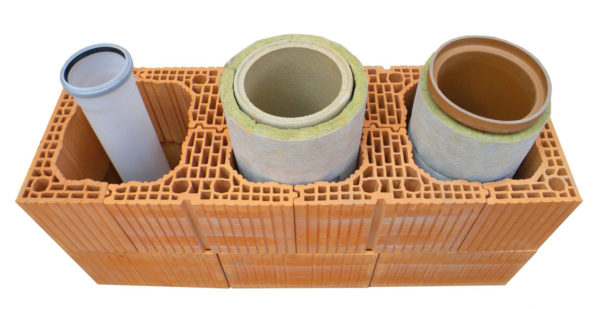

• keramisch geïsoleerde systemen zoals Schiedel;
• baksteenblok met een roestvrijstalen buisinzet, van buitenaf bekleed met warmte-isolerend materiaal;
• hetzelfde, met een binnenste polymeerhuls van het FuranFlex-type.

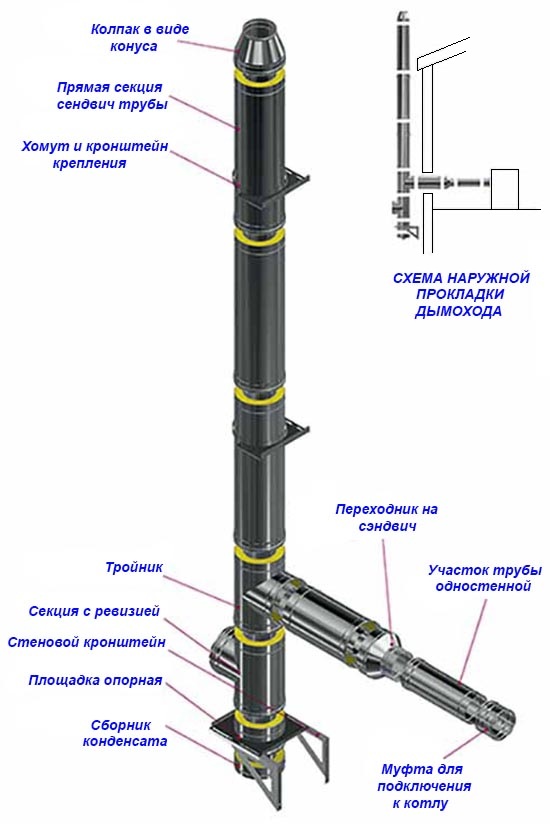

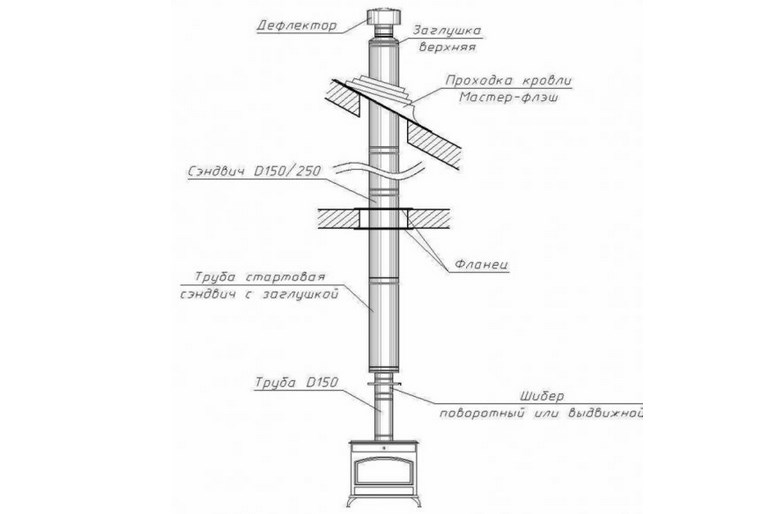

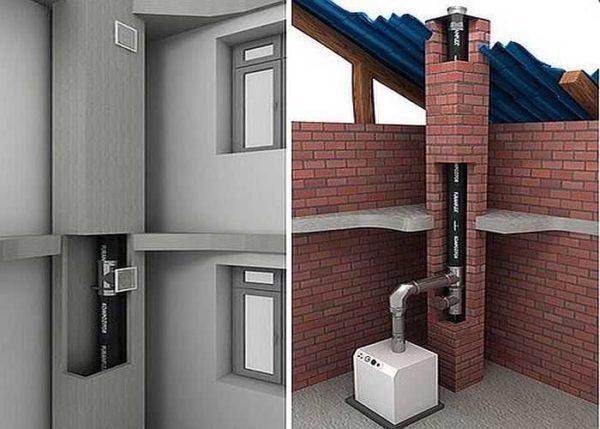

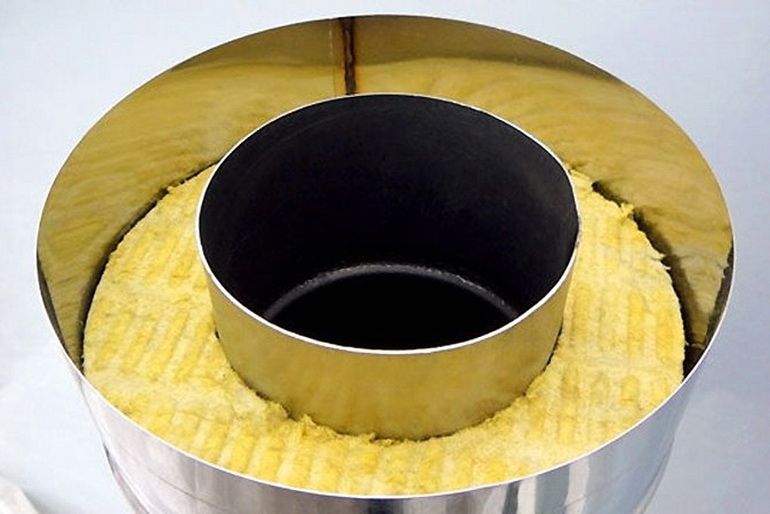

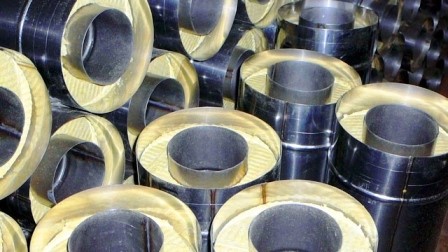

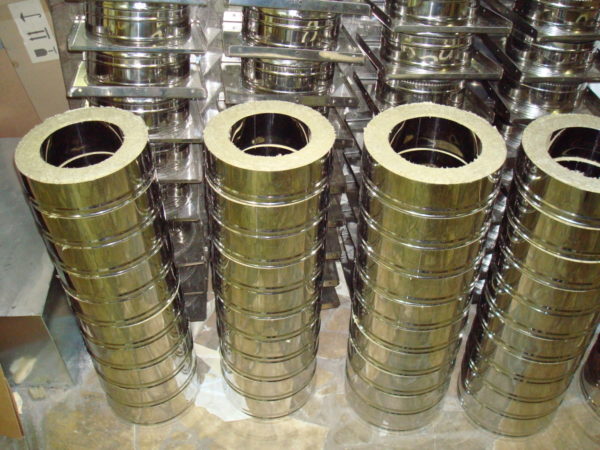

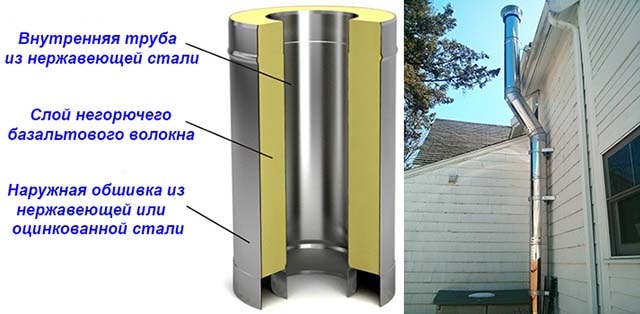

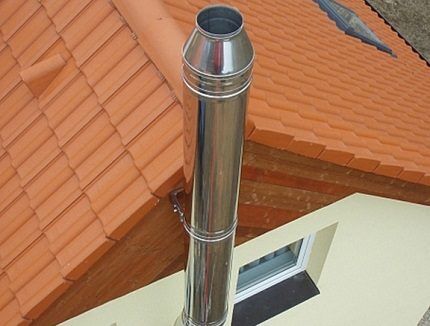

Drielaags rookafzuigsandwichapparaat

Opmerking. Gasketels met een gesloten verbrandingskamer (anders onder druk of turbocompressor) moeten worden uitgerust met coaxiale schoorstenen. In feite is dit een dubbelwandige metalen buis, die tegelijkertijd verbrandingslucht van de straat kan aanzuigen en rook kan uitstoten.

Laten we uitleggen waarom het onmogelijk is om een ​​traditionele bakstenen schoorsteen te bouwen of een gewone stalen buis te installeren door deze aan te sluiten op een gasboiler. Afgassen bevatten stoom afkomstig van de verbranding van koolwaterstoffen. Door contact met koude muren condenseert vocht, waarna de gebeurtenissen zich als volgt ontwikkelen:

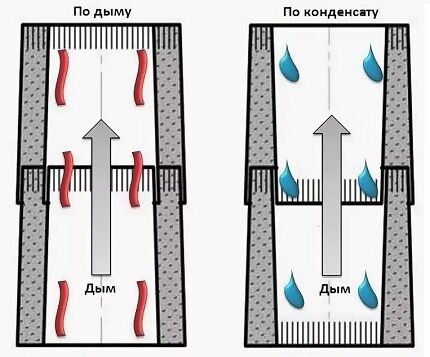

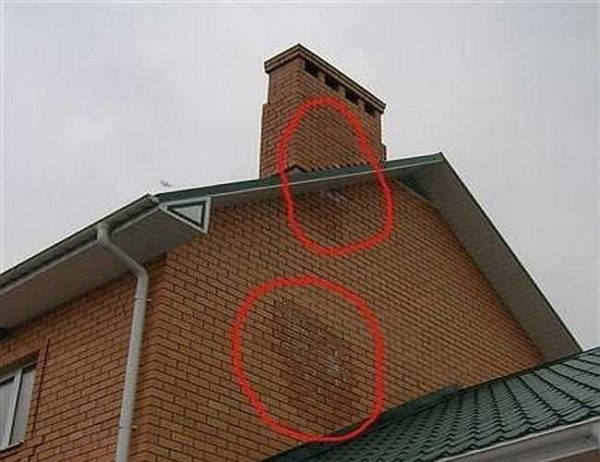

1. Door de talrijke poriën dringt water in het bouwmateriaal. In metalen schoorstenen stroomt condens langs de muren.
2. Omdat gas- en andere ketels met een hoog rendement (diesel en vloeibaar propaan) periodiek werken, heeft vorst de tijd om vocht op te nemen en het in ijs te veranderen.
3. IJskorrels, die in omvang toenemen, omhullen de baksteen van binnen en van buiten, waardoor de schoorsteen geleidelijk wordt vernietigd.
4. Om dezelfde reden zijn de wanden van een niet-geïsoleerd stalen gaskanaal dicht bij de kop bedekt met ijs. Verminderde boordiameter van het kanaal.

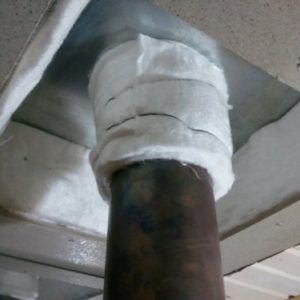

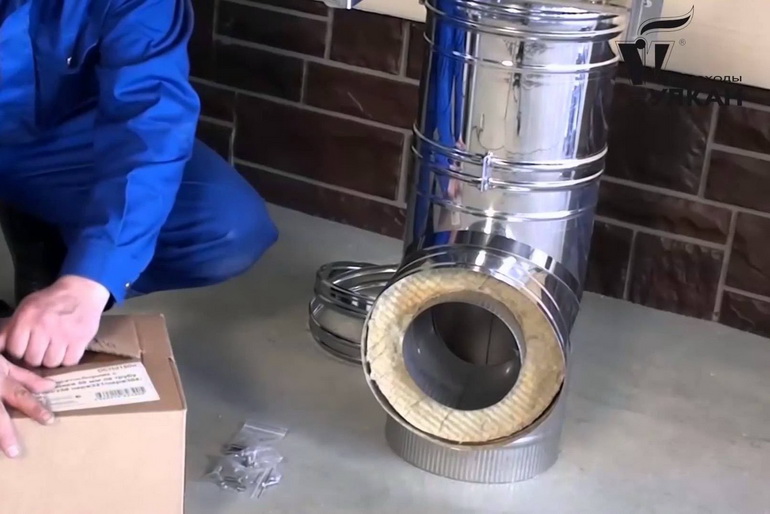

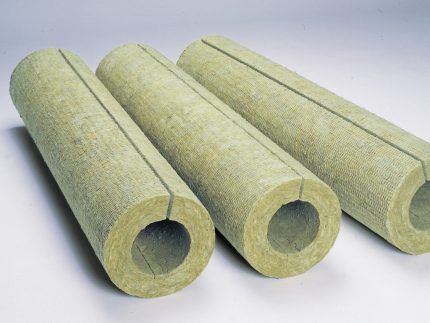

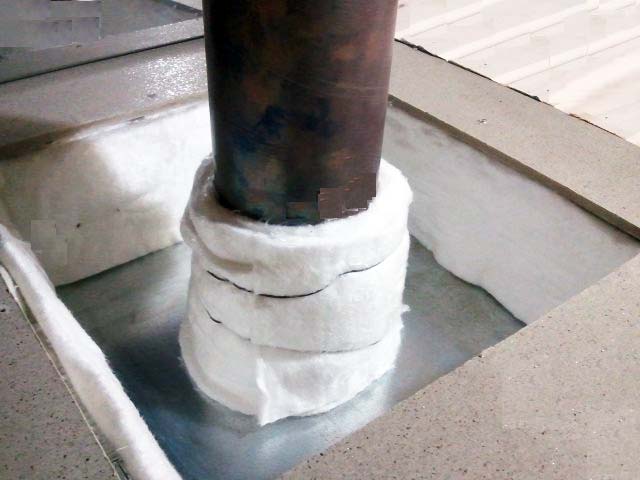

Gewone ijzeren pijp geïsoleerd met onbrandbare kaolienwol

Als referentie. Buiten, bij de voegen van enkelwandige metalen schoorstenen, vormen zich lelijke vuile strepen.

Aanbevelingen voor selectie

Omdat we aanvankelijk een goedkope schoorsteenoptie wilden installeren in een privéwoning, geschikt voor doe-het-zelfinstallatie, raden we aan om een ​​roestvrijstalen buissandwich te gebruiken. De installatie van andere soorten leidingen gaat gepaard met de volgende problemen:

1. Asbest en dikwandige stalen buizen zijn zwaar, wat het werk moeilijk maakt. Bovendien moet het buitenste deel worden omhuld met isolatie en plaatwerk. De kosten en duur van de constructie zullen zeker de sandwichmontage overschrijden.
2. Keramische schoorstenen voor gasboilers zijn de beste keuze als de ontwikkelaar de middelen heeft. Systemen zoals Schiedel UNI zijn betrouwbaar en duurzaam, maar te duur en onbetaalbaar voor de gemiddelde huiseigenaar..
3. Corrosiebestendige en polymeer inzetstukken worden gebruikt voor reconstructie – bekleding van bestaande bakstenen kanalen, eerder gebouwd volgens oude projecten. Het is onrendabel en zinloos om zo’n constructie met opzet af te schermen..

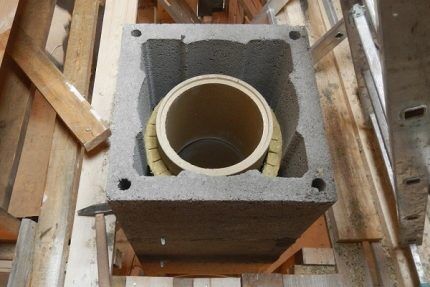

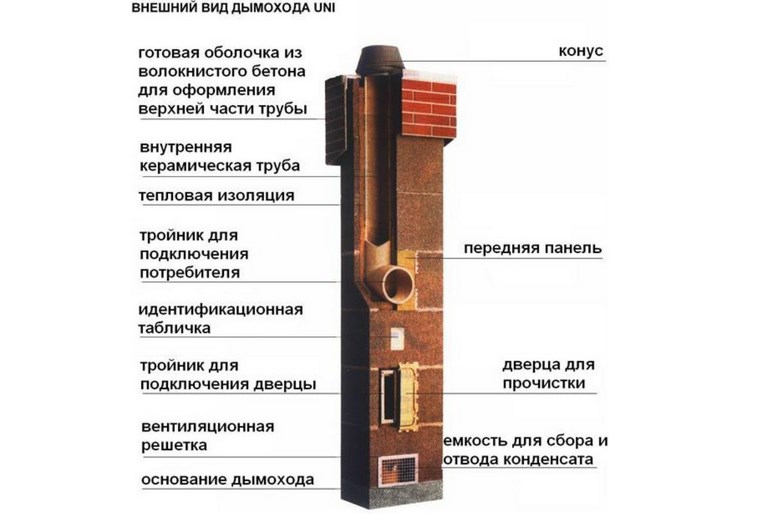

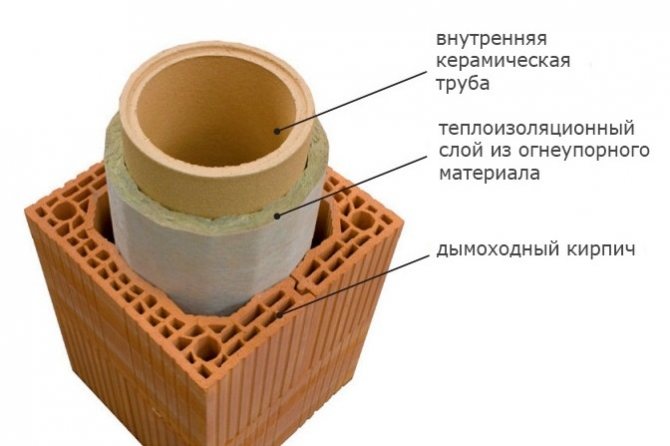

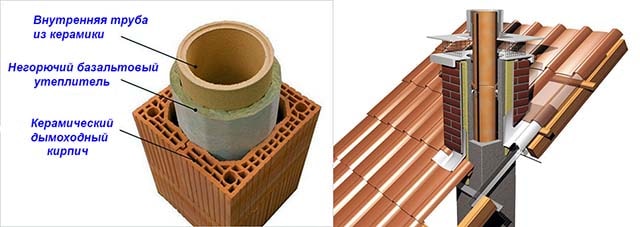

Rookgasoptie met keramisch inzetstuk

Het advies. Het is beter om sandwichschoorstenen te kopen die volledig van roestvrij staal zijn gemaakt – ze gaan langer mee en behouden een presentabel uiterlijk. Als het projectbudget zeer beperkt is, neem dan een modulair systeem bekleed met gegalvaniseerd metaal – de structuur gaat minstens 20 jaar mee.

Een gasboiler met turbocompressor kan ook worden aangesloten op een conventionele verticale schoorsteen door externe lucht toe te voeren via een aparte leiding. De technische oplossing moet worden geïmplementeerd wanneer in een woonhuis al een gasleiding is gemaakt die naar het dak leidt. In andere gevallen is een coaxiale buis gemonteerd (getoond op de foto) – dit is de meest economische en correcte optie.

De laatste, goedkoopste manier om een ​​schoorsteen te bouwen verdient aandacht: maak met je eigen handen een sandwich voor een gasboiler. Er wordt een roestvrijstalen buis genomen, gewikkeld in basaltwol van de vereiste dikte en omhuld met gegalvaniseerde dakbedekking. De praktische implementatie van deze oplossing wordt getoond in de video:

Waar hebben SNiP’s het over?

De opstelling van schoorstenen voor gasketels wordt gereguleerd door SNiP 2.04.05-91, evenals DBN V.2.5-20-2001

1. Eén ketel – één schoorsteen. Het is verboden om T-stukken te combineren, te installeren, enz..

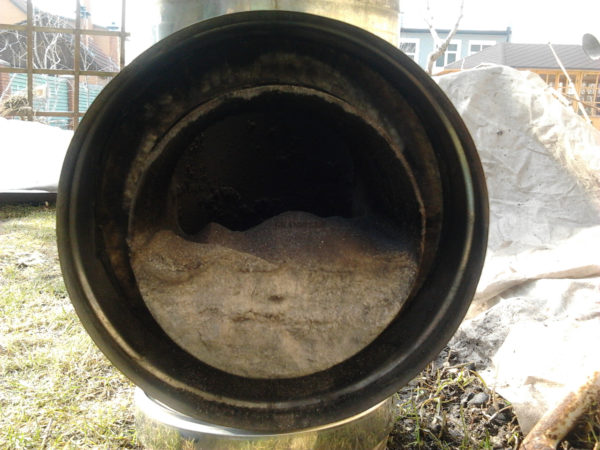

2. Verbrandingsproducten moeten periodiek worden schoongemaakt; hiervoor zijn zakken met een diepte van 250 mm uitgerust.
3. Leidinghoogte niet minder dan 5 meter.
4. Bij het aanbrengen van leidingen boven het dak dient rekening te worden gehouden met paragraaf 3.73. van SNiP 2.04.05-91.
5. De diameter van de schoorsteen mag niet kleiner zijn dan de diameter van de uitlaat van de ketel zelf.
6. Het systeem wordt jaarlijks voor het stookseizoen gecontroleerd en gereinigd..

Als u tijdens installatiewerkzaamheden aan alle eisen voldoet, kunt u er zeker van zijn dat de gasservicespecialisten geen vragen voor u hebben. Op koude winteravonden is uw gezin warm en veilig.

Zie de video om te leren hoe u een schoorsteen correct kiest en installeert:

Materiaalvereisten

Basisvereisten voor materialen:

• vuurbestendig;
• anticorrosieve eigenschappen;
• weerstand tegen de effecten van zuur gevormd als gevolg van de interactie van condensaat met verbrandingsproducten;
• lange gebruiksduur.



Bakstenen schoorsteen. Heeft weinig trek en is vatbaar voor snelle vernietiging door de vorming van overvloedige condensatie op het oppervlak, die in het koude seizoen in een ijskorst verandert.

Roestvrij staal. Het heeft veel voordelen, waardoor het een van de eersten is in populariteit onder zijn broeders. Beschikt over goede tractie, brandwerendheid en anti-corrosie, lange levensduur (vooral modellen met dubbel circuit). De modulaire montagemethode maakt het mogelijk om stalen schoorstenen met verschillende configuraties te creëren en is zelfs toegankelijk voor de leek. Compatibel met ketels met hoog vermogen. Gaat 15 jaar mee.

Schoorstenen van gegalvaniseerd staal gedragen zich veel slechter tijdens gebruik. Verzinkt is gevoelig voor roestvorming.

Levensduur – maximaal 5 jaar.

Keramische schoorsteen. Uiterlijk is het zo massief als baksteen. Installatieoptie – alleen strikt verticaal. Oostenrijkse fabrikanten hebben modellen van keramische schoorstenen ontwikkeld met een buitencontour, niet alleen van keramiek, maar ook van metaal. Ze zijn veel lichter, maar wanneer u ze installeert, moet u de belastingen op de fundering en muren berekenen. Tot 30 jaar garantie.

Asbestcement buizen. Korte levensduur (5 jaar), complexe installatie, niet milieuvriendelijk. Zelfs de lage prijs van het materiaal kan geen goede reden zijn om voor een dergelijke schoorsteen te kiezen. Door oververhitting kan de pijp eenvoudig barsten. Als optie voor onregelmatig gebruik in het land is het geschikt.

Coaxiaal – gemaakt van aluminium in de vorm van twee sandwichbuizen met verschillende diameters, in elkaar geplaatst. De buitenste is ontworpen voor luchttoevoer en de binnenste is voor het verwijderen van verbrandingsproducten. Prefab constructie. De locatie is meestal horizontaal.

Voordelen van een coaxiale schoorsteen:

• Veiligheid
• Verhoogde efficiëntie van het verwarmingssysteem
• Milieu vriendelijkheid

Toestelregels voor ketels met natuurlijke afvoer van verbrandingsproducten

• De schoorsteen moet zich boven de nok van het dak bevinden, minstens 0,5 meter erboven, op voorwaarde dat zijn as zich dicht bij de nok of borstwering bevindt (minder dan 1 m en niet meer dan 1,5 m).
• Als de buis zich verder van de nok bevindt (van 1,5 m tot 3 m), moet de hoogte gelijk zijn met de nok.
• Wanneer de schoorsteen zich op een afstand van meer dan 3 m bevindt, mag de hoogte niet hoger zijn dan de grens van de lijn die vanaf de nok in een hoek van 10 ° met de horizontale lijn is gelegd.
• Als u een plat dak heeft, moet de hoogte van uw schoorsteen ook een minimale rand van 0,5 m hebben, en in het geval van een gecombineerd dak – 2 m.

Een rookafvoerleiding van buiten het gebouw kan niet worden geplaatst zonder isolatie: het resulterende condensaat zal de schoorsteen vernietigen.

• Het systeem voor het vrijgeven van verbrandingsproducten moet aan de muur worden bevestigd met een opening van niet meer dan 2,5 meter, in gebieden met een helling – elke 1,5 meter.
• De klem moet worden gebruikt op elk verbindingsgedeelte van de geïsoleerde schoorsteen.
• De schoorsteenbocht moet een hellingshoek hebben van minimaal 15° en niet meer dan 90° (niet meer dan drie draaibare bochten in het systeem zijn toegestaan). Het verticale gedeelte na de bocht moet duidelijk worden vastgezet met een bevestigingsmiddel. Het is verboden de schuine delen van de leiding of de aftakkingen ervan te belasten..

• Het is absoluut noodzakelijk om de schoorsteen uit te rusten met een condensafvoer, die toegankelijk moet zijn voor onderhoud..
• De schoorsteen moet worden geïsoleerd van brandbare materialen met metselwerk of asbestplaat. De afstand van de verbindingsleiding tot brandbare oppervlakken moet minimaal 25 cm zijn, en als een beschermende laag wordt aangebracht – van 10 tot 5 cm.
• Stabiele stuwkracht kan worden gegarandeerd als de buis boven de windondersteuningszone wordt geplaatst.

• Schoorsteensystemen die in het gebouw zijn opgesteld, hoeven niet extra geïsoleerd te worden, maar het is noodzakelijk om voor de dichtheid en het ventilatiesysteem te zorgen. Giftige rook kan gemakkelijk door het metselwerk van de beschermende behuizing sijpelen.
• Gebieden buiten de structuur zijn geïsoleerd. Bij afwezigheid van thermische isolatie koelen de gassen snel af, neemt de trek af en daalt het vermogen van de ketel. Er vormt zich condens op de muren.

Installatie regels te lezen:

• Een volledige en vrije afvoer van uitlaatgassen naar de atmosfeer is vereist, de stuwkracht wordt geleverd door een correct geselecteerde hoogte en doorsnede van de buis (clausule 5.1.1. VDPO).
• Elk verwarmingsapparaat moet een bijbehorende schoorsteen hebben (clausule 3.70 SNiP-91).
• De diameter van de schoorsteen mag niet kleiner zijn dan de uitlaat van de pijp van de verwarmingseenheid (3.71. SNiP-91).
• De dikte van metalen buizen moet minimaal 0,5 mm zijn. Ze moeten gemaakt zijn van gelegeerd speciaal staal met verhoogde corrosieweerstand (GOST).
• Voor het reinigen van verbrandingsproducten dienen in de rookgaskanalen zakken te worden voorzien, diepte 250 mm. – (Clausule 3.74 SNiP-91 en Clausule 5.1.1 VDPO).
• Rookkanalen mogen niet meer dan 3 windingen hebben en de kromtestraal mag niet kleiner zijn dan de diameter van de buis – (4.2.17.VDPO).
• De schoorsteen mag niet lager zijn dan 5 meter hoog (clausule 3.73 SNiP-91). Deze hoogte zorgt voor de benodigde stuwkracht en geeft de gewenste resolutie. In dit geval moet de hoogte van de afvoerkanalen, die zich naast de schoorsteen bevinden, gelijk zijn aan de hoogte van de leidingen (5.1.14..
• Boven het dak moet de verhoging van schoorstenen worden gedaan (clausule 3.73 SNiP-91):
• tot 500 mm als het dak plat is;
• tot 500 mm boven de borstwering of het dak, indien de leidingen zich op minder dan 1,5 m van de borstwering of nok bevinden;
• niet minder dan de as van de nok of borstwering, als de schoorsteen 1,5 – 3 meter van de borstwering of nok verwijderd is.



• De installatie van alle elementen wordt van onderaf uitgevoerd (vanaf het opwekkingsapparaat zelf) en volgt op. Installatie van pijpen wordt uitgevoerd door de pijp in de vorige te steken. Om de afdichting te verbeteren, worden afdichtingsmiddelen in het werk gebruikt, hun bedrijfstemperatuur moet minimaal 1000 zijn (clausule 5.3.GOST). Buizen en andere gebruikte elementen moeten worden verbonden met klemmen, de verbindingen mogen niet in de doorsnede van de overlap vallen. Om de twee meter van de schoorsteen moet een beugel aan de muur worden geïnstalleerd, het T-stuk moet worden bevestigd met een steunbeugel. Alle elementen van de schoorsteen zijn ook met beugels aan de bouwconstructie bevestigd. Verzakking van de structuur is uitgesloten (4.2.14.VDPO).

De regels voor de constructie van schoorstenen zeggen dat het plaatsen van rookkanalen is toegestaan ​​in muren van onbrandbare materialen. Als dergelijke wanden niet aanwezig zijn, is het verplicht kroon- en pakkingbuizen te gebruiken (clausule 3.69 SNiP-91).

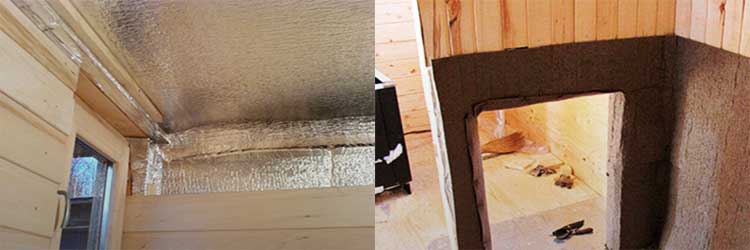

De delen van de schoorsteen die door onverwarmde ruimten lopen en van de buitenkant van het gebouw zijn onderworpen aan thermische isolatie zodat condensatie van thermische dampen en stookgas niet optreedt in de binnenkant van de schoorsteen (4.2.16..

Volgens de vereisten van VDPO en SNiP-91 is het plaatsen van dergelijke opties voor schoorstenen toegestaan:

• Bij modulaire schoorsteensystemen is het verboden:
• Smelten met ontvlambare vloeistoffen.
• Smelten met hout dat groter is dan de vuurhaard zelf.
• Kleding, schoenen en andere items drogen op schoorsteenonderdelen.
• Roet verwijderen door te verbranden.
• Het is verboden het apparaat te bedienen op een manier die niet in de handleiding staat aangegeven..
• Water over het vuur in de oven gieten.
• Gebruik chloor voor zijn verbindingen.

Schoorstenen moeten tijdens de stookperiode minstens twee keer worden gecontroleerd door een gekwalificeerde technicus. Voor vertrouwen in de werking van de verwarmingseenheid moet een onderzoek van de schoorstenen worden uitgevoerd, en dit moet worden gedaan door specialisten..

• Wanneer twee ketels op de schoorsteen worden aangesloten, wordt de doorsnede van de leiding bepaald wanneer ze samenwerken DBN V.2.5-20-2001 (bijlage G, art. nr. 6). De afmetingen van de schoorstenen worden bepaald door berekening, die wordt aangegeven in de technische documentatie..
• Niet-huishoudelijke gastoestellen (spijsverteringsketels, restaurantapparatuur) mogen worden aangesloten op gemeenschappelijke schoorstenen.
• Installatie van rookgasafvoeren met een uitlaat door één is toegestaan, terwijl een aanvullende berekening van de buisdoorsnede moet worden gemaakt.
• Uitlaatgasemissie voor meerdere apparaten is toegestaan. De berekening moet op verschillende niveaus worden gemaakt, volgens DBN V.2.5-20-2001 (bijlage G, clausule nr. 3).
• De doorsnede en hoogte van de schoorsteen wordt bepaald rekening houdend met de werking van alle apparaten tegelijk, DBN V.2.5-20-2001.

De schoorstenen gemaakt volgens SNIP werken efficiënt en zijn niet in strijd met de wettelijke normen.

Kamernormen voor een ketel met een gesloten vuurhaard

De wettelijke vereisten voor de installatie van een gaseenheid met een gesloten vuurhaard zijn niet zo veeleisend. Dit komt door het betrouwbare rookgasafvoersysteem van deze modificaties..

Gesloten vuurhaardschema

Daarin worden uitlaatgassen van de ketel verwijderd uit een gesloten verbrandingskamer in een coaxiale pijp. Hierdoor wordt vanaf de straat een geforceerde toevoer van verse lucht uitgevoerd om een ​​volledige verbranding van brandstof te garanderen.

In dit opzicht mogen wijzigingen van ketels met een vermogen tot 60 kW worden geïnstalleerd in niet-residentiële gebouwen die aan de volgende vereisten voldoen:

• De hoogte van de kamer is niet lager dan 2,2 m;
• vol volume – meer dan 7,5 m3;
• betrouwbare toevoerventilatie;
• wanden en vloeren gemaakt van duurzame brandgevaarlijke materialen.

Ingebouwd

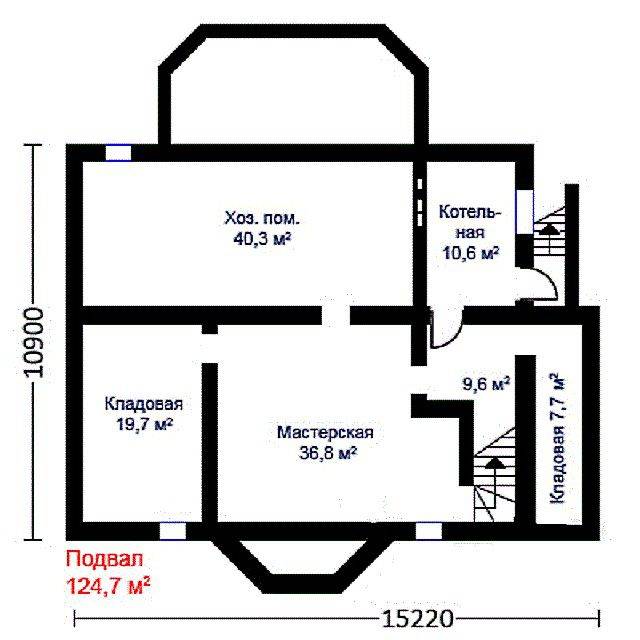

In het huis is het volgens SNiP toegestaan ​​om gasapparatuur te installeren met een vermogen tot 350 kW. Ketels tot 60 kW kunnen in elke ruimte worden geplaatst. In de regel is dit een keuken of huishoudelijke ruimte. Krachtigere warmtegeneratoren bevinden zich op de eerste of kelderverdiepingen, in de kelder.

Het plafond in de kamer mag niet lager zijn dan 2,5 meter. Ventilatie zal naar verwachting binnen een uur drie keer van lucht veranderen, dat wil zeggen dat de doorsnede van de ventilatiekanalen de natuurlijke circulatiesnelheid van de hoeveelheid lucht moet garanderen die gelijk is aan het drievoudige volume van de kamer.

De maat van de raamopening, minus de bindingen, moet voldoen aan de explosieveiligheidseis. In overeenstemming hiermee wordt het gebied van gemakkelijk te resetten structuren, in dit geval deze beglazing, berekend op basis van de toestand 0,03 m2 per 1 kubieke meter van de kamer.

Wanneer het vermogen van de verwarmingsunit meer dan 150 kW is, is de ruimte voorzien van een aparte uitgang. Laat ongeacht de eigenschappen van de ketel een doorgang aan de voorkant van minimaal 1 m.

Aangrenzend pand

Langs de blinde muur van het huis is een aangebouwde stookruimte met verwarmingstoestellen met een vermogen tot 350 kW geplaatst. Minimaal 1 meter afstand van de dichtstbijzijnde deur- of raamopening. De ovenstructuur mag niet star aansluiten op de fundering, muren en het dak van een woongebouw.

Het materiaal voor de wanden van de stookruimte is gekozen rekening houdend met de minimale brandweerstandsgrens van 0,75 uur Constructies mogen niet branden of verbranden.

De hoogte van de stookruimte binnen is niet minder dan 2,5 m. De apparatuur is zo geplaatst dat het gemakkelijk te onderhouden is. De afmeting van het vrije platform voor de ketel – 1×1 meter.

De aangrenzende kamers zijn voorzien van een aparte uitgang naar buiten. De deur moet naar de straat opengaan.

Natuurlijk licht is een must. Beglazingsoppervlak – niet minder dan 0,03 m³ per 1 m³. De kap moet een uur driemaal luchtverversing behouden..

De deur naar het woongebouw is gemaakt van onbrandbare materialen. Het moet voldoen aan het derde type brandveiligheid.

Hoe de ophoping van condensaat in de schoorsteen van een gasboiler te voorkomen – videozelfstudie

Elk onderdeel van het verwarmingssysteem moet zo zorgvuldig mogelijk worden geregeld en dit mag niet onzorgvuldig worden behandeld. Als er geen ervaring op dit gebied is, kunt u daarom het beste contact opnemen met een specialist die zijn vak kent, of een bedrijf dat schoorstenen installeert..

Brandvereisten

Volgens SNIP moeten de schoorsteen en ventilatiekanalen worden gecontroleerd en gereinigd:

1. Voor het begin van het stookseizoen – schoorstenen waarin ketels en verwarmingstoestellen seizoensgebonden werken.
2. Minstens een keer per kwartaal – gecombineerde en gemetselde schoorstenen.
3. Minstens één keer per jaar – schoorstenen en kanalen van asbestcement, aardewerk, gemaakt van hittebestendig beton.

De eerste controle van de schoorstenen van gasboilers moet de volgende punten raken:

• het juiste materiaalgebruik wordt uitgevoerd in overeenstemming met de eisen van DBN V.2.5–20;
• de aanwezigheid van blokkades in de kanalen;
• het controleren van scheidingswanden die brandbare constructies beschermen;
• hoeveel ventilatie- en rookkanalen zijn gescheiden;
• hoe bruikbaar en correct gepositioneerd de kop is;
• het controleren van de aanwezigheid van normale tractie, deze parameter hangt af van de juistheid van de constructie, met name de hoogte en sectie van de buis heeft een effect (zie Hoe de tractie te verbeteren).

De ventilatie en schoorstenen worden opnieuw gecontroleerd op verstoppingen, hun scheiding en dichtheid, de trek wordt gecontroleerd:

• Controle voor de eerste keer en na reparatie van ventilatie en schoorstenen wordt uitgevoerd door gespecialiseerde specialisten. organisaties met deelname van de uitvoerende organisatie. De behaalde resultaten passen in de act.
• Als de ventilatiekanalen en schoorstenen van gasboilers als ongeschikt en onbruikbaar worden erkend, is de inspecteur verplicht de eigenaar schriftelijk te waarschuwen voor de gevaren van het gebruik van gastoestellen.
• Met de SNIP-schoorsteen in particuliere huizen kunnen eigenaren ventilatiekanalen en schoorstenen reinigen met een document dat de doorgang van de briefing bevestigt.
• Alvorens te beginnen met het repareren van ventilatiekanalen en schoorstenen van gasboilers, is de exploitatieorganisatie, die eigenaar is van een flatgebouw, verplicht om bewoners te waarschuwen voor het begin van de werkzaamheden. Na het voltooien van de reparatie moeten alle schoorstenen en ventilatiekanalen worden gecontroleerd.

Vereisten voor gebouwen bij het plaatsen van gastoestellen daarin

De schoorsteen moet voldoen aan de gestelde normen!

• SNiP 31-01-2003 – op appartementsgebouwen;

• SNiP 41-01-2003 – alles op een rijtje zetten over airconditioning, ventilatie en verwarming;

• SNiP 42-01-2002 – instructies over gasdistributiesystemen;

• SP 31-106-2002 – zal vertellen over de oprichting van een project en de bouw van eengezinswoningen die worden gebruikt om te wonen;

• SP 42-101-2003 – over de constructie en het ontwerp van gasdistributiesystemen van leidingen met verschillende ingangen.

Wat zegt de letter van de wet:

1. De ruimte waarin de gasboiler zal worden geplaatst en de schoorsteen van de gasketel voor het verwijderen van brandbare producten moet aan bepaalde eisen voldoen, niet alleen de ruimte is gereguleerd, maar ook de hoogte van de plafonds. De hoogte van de plafonds moet dus minimaal 2 meter zijn. Het volume van de gebieden is niet minder dan 7,5 m³ voor de installatie van één apparaat, en niet minder dan 13,5 m³ voor twee units.
2. Tevens dient de ruimte te zijn voorzien van een ventilatiekanaal. Aan de onderkant van de deur of muur moet een rooster of een doorgang tussen de vloer en de deur worden voorzien, waarbij de vrije ruimte minimaal 0,02 m2 moet zijn.
3. Let op: Het is onaanvaardbaar om rook in het ventilatiekanaal te verwijderen. Het is verboden ventilatieroosters aan te brengen op rookkanalen..
4. In kamers met een standaard afzuigkap is het vereist om de afvoerlucht te compenseren door deze vanaf de buitenkant van de kamer binnen te dringen, evenals door deze te vervangen door de rest van het gebied van dit appartement.
5. Let op: Wanneer de ramen in de kamer zijn afgesloten, kan de kolom uitschakelen vanwege de intermitterende luchttoevoer. Dit komt door de automatisering van de kolom zelf.
6. In de badkamer en bijkeuken moeten deuren naar buiten openen.
7. Het plaatsen van stopcontacten en schakelaars in de badkamer is ten strengste verboden..

Vereisten voor vrijstaande ovens

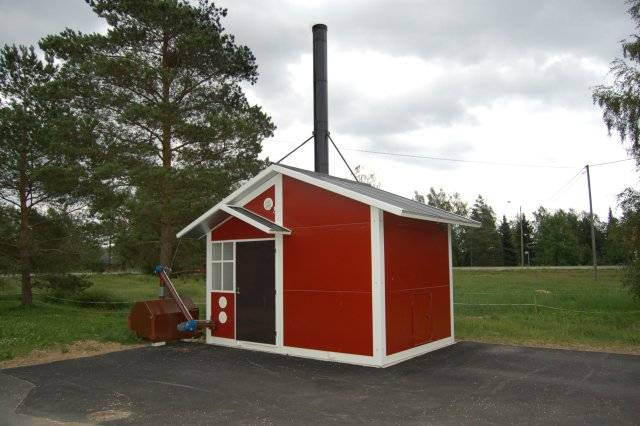

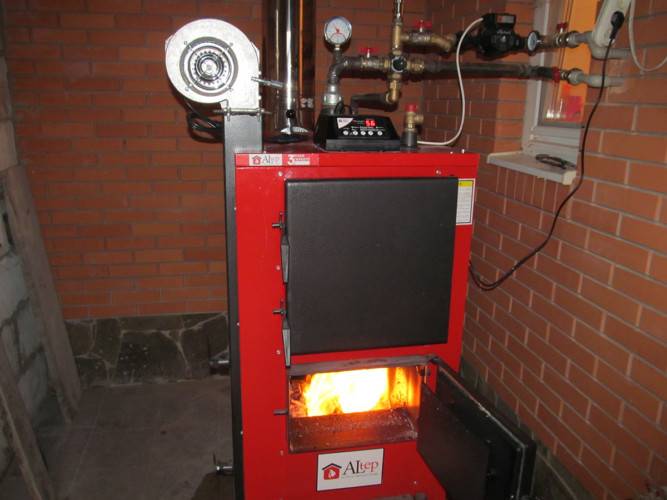

Er worden aparte ketelhuizen gebouwd voor krachtige warmtegeneratoren, waarvan de werking zorgt voor een verbeterd veiligheidsregime..

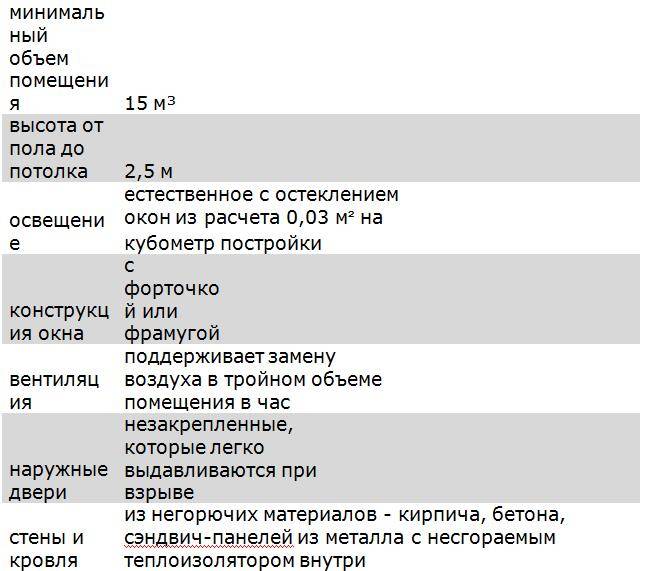

Vereisten voor ovens die afzonderlijk van een woongebouw zijn gebouwd:

In het pand leggen ze betonnen vloeren of bedekken ze met een brandwerende afwerking. Voor apparatuur met een gewicht van meer dan 200 kg is een versterkte basis met een hoogte van 15 cm voorbereid.

Het verwarmde water komt de woning binnen via een geïsoleerde leiding met een laag warmteverlies. Een vrijstaande oven neemt niet de bruikbare ruimte van het huis in beslag, is veilig in gebruik en schendt het architecturale uiterlijk van het gebouw niet. Kan worden gebruikt om een ​​groep gebouwen te verwarmen, bijvoorbeeld huizen, sauna’s en kassen.

Deurvereisten:

In ovens worden twee soorten deuren gebruikt:

• buiten zonder versterking om naar buiten te gaan;
• interne brandbeveiliging voor communicatie met woonruimte.

Buitendeuren moeten bij een explosie gemakkelijk uit hun scharnieren breken. Dan wordt de energie naar buiten gericht en veroorzaakt minder schade dan bij een star en stevig vastgemaakt canvas. Maar in ieder geval moet u de kamer beschermen tegen buitenstaanders die dure apparatuur kunnen betreden en beschadigen..

Binnendeuren zijn ontworpen om vlammen in geval van brand gedurende 15 minuten tegen te houden. De norm komt overeen met type 3 doeken met een brandweerstandsgrens van EI 15. Ze behouden hun integriteit en thermische isolatie-eigenschappen gedurende een periode die voldoende is voor de evacuatie van mensen uit het huis en de komst van de reddingsdienst.

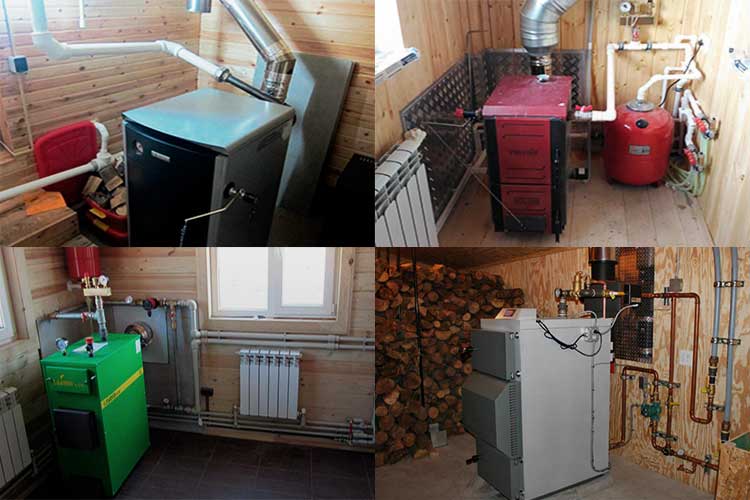

Stookruimte ventilatie

De eisen voor een stookruimte in een woonhuis zijn zeer streng op het gebied van ventilatie. Verbrandingsproducten die ontstaan ​​bij de verbranding van brandstof zijn gevaarlijk voor de mens. Inademing van koolmonoxide leidt tot ernstige vergiftiging. Hoge concentratie veroorzaakt verlamming en zelfs de dood.

Gaslekken in het netwerk zorgen voor explosiegevaar. Methaan, propaan en butaan zijn zwaarder dan lucht. Ze hopen zich op in het lagere niveau van de kamer. Daarom is het aan te raden om kieren bij de vloer of afvoergaten in de muur onder de buitendeur aan te brengen om gevaarlijke stoffen te verwijderen. Voor elke 10 kW unitvermogen is 0,01 m² van de dwarsdoorsnede van het toevoerkanaal vereist.

Natuurlijke ventilatie, aanbevolen door de norm, omvat toevoer- en afvoerkanalen om de lucht in de kamer te vervangen. Hun oppervlakte wordt berekend op basis van het driedubbele volume van de kamer en geselecteerd volgens speciale tabellen, diagrammen of met behulp van online rekenmachines.

Voor elke 10 kW vermogen is 0,01 m² van de dwarsdoorsnede van het toevoerkanaal vereist.

Verbrandingsproducten worden afgevoerd via een schoorsteen of een coaxiale leiding die in de muur is ingebouwd. In het eerste geval moet de kanaaldoorsnede overeenkomen met de diameter van de ketelleiding. De optimale vorm is een cirkel of ovaal.

De schoorsteenwanden beschermen tegen condensatie. Warme lucht, die door de pijp beweegt, koelt af, wat leidt tot verlies van waterdamp in de vorm van dauw. In de winter bevriest het vocht, het kanaal versmalt. Dit draagt ​​bij aan de verslechtering van de verwijdering van verbrandingsproducten.

Condensatiebescherming wordt uitgevoerd door een schoorsteenvoering of een roestvrijstalen buis wordt binnenin geïnstalleerd. De hoeken en bochten moeten glad zijn, de voegen van de gootelementen moeten worden afgedicht.

In andere gevallen kan het ventilatiekanaal lager zijn. Voor de twee units zijn aparte rookafvoersystemen aangebracht.

Selectie van materialen voor de constructie van de schoorsteen

De gassen die worden afgevoerd door de schoorsteen van een ketel die op deze brandstof werkt, hebben een lage temperatuur – ongeveer 150 ⁰, daarom zijn de vereisten voor het materiaal van de schoorsteen enigszins anders..

Wanneer het brandt, wordt stoom gevormd met een mengsel van koolstofdioxide – neutrale stoffen die niet bijdragen aan het optreden van destructieve processen, maar daarnaast is er ook agressief zwavelzuur aanwezig in de verbrandingsproducten.

Het type schoorsteen hangt af van waar het verwarmingssysteem wordt geïnstalleerd. Bij het installeren van een gasketel in een nieuw gebouwd huis, is de schoorsteen in het project opgenomen. Bij het plaatsen van een cv-ketel in een oud gebouw zul je iets moeten reconstrueren.

Bij het installeren van gasverwarming in een landhuis en een schoorsteen voor een gasboiler, mogen alleen zeer duurzame materialen worden gebruikt die bestand zijn tegen veel externe factoren. Ze moeten brandwerend zijn, in contact kunnen komen met vocht en zuren die vrijkomen bij gasverbranding en in de vorm van condens op de wanden van de schoorsteen worden afgezet.

Bij het kiezen van een materiaal moet aandacht worden besteed aan een parameter als de gasdoorlaatbaarheid van het materiaal. Het moet nul zijn. Bovendien mag het materiaal niet te zwaar zijn, omdat een dergelijke structuur extra spanning op de muren en de fundering van het huis veroorzaakt..

Huiseigenaren kiezen steeds vaker voor lichtgewicht zuurbestendige RVS buizen, met furanflex, beschermhulzen, keramische modules.

Schoorstenen van roestvrij staal

Dergelijke ontwerpen worden als de beste keuze beschouwd. Ze zijn extreem goed bestand tegen vele soorten corrosieve aanvallen, zijn relatief licht van gewicht en bieden uitstekende tractie. De levensduur van een stalen schoorsteen is meestal ongeveer 15 jaar..

Door het lichte gewicht van de roestvrijstalen schoorsteenconstructie kunt u deze zelf installeren. Bovendien is de installatie van een dergelijke schoorsteen niet al te moeilijk, omdat individuele structurele elementen worden verkocht in de vorm van kant-en-klare modules.

Gegalvaniseerd staal gaat veel slechter om met de verwijdering van verbrandingsproducten dan roestvrij staal. Vochtige en hete dampen met een hoge zuurgraad zullen dit materiaal snel vernietigen. De gegalvaniseerde schoorsteen moet over vijf jaar worden vervangen..

Keramische schoorstenen

Ze onderscheiden zich door een uitzonderlijk lange levensduur – ze kunnen tot 30 jaar meegaan. Bijzonder populair en handig zijn modellen van Europese productie met een buitencontour van staal.

De technische term “keramische schoorsteen” is de definitie van een drielaags systeem, waarvan het buitenste deel is gemaakt van keramisch beton, het binnenste deel is een keramisch kanaal. Isolatie van minerale wol wordt tussen de schaal en het kanaal gelegd

Maar deze optie heeft ook een aantal serieuze nadelen:

1. Het hoge gewicht van de constructie, die moet worden gecorreleerd met het draagvermogen van de fundering en de muren van het huis;.
2. Verhoogde installatievereisten. Er wordt aangenomen dat om maximale trek te verkrijgen, de keramische schoorsteen strikt verticaal moet worden geplaatst, en deze configuratie is niet overal handig..

Coaxiale schoorsteen

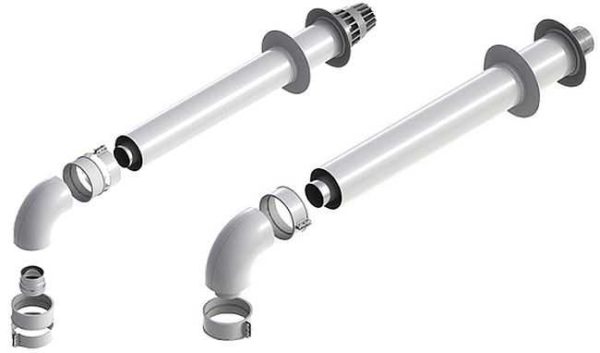

Coaxiale schoorsteen is een zeer efficiënte, moderne, maar dure keuze. Het ontwerp van een dergelijke schoorsteen bestaat uit twee pijpen die in elkaar zijn genest. De verbrandingsproducten worden afgevoerd via de binnenpijp en de buitenste is ontworpen om lucht toe te voeren.

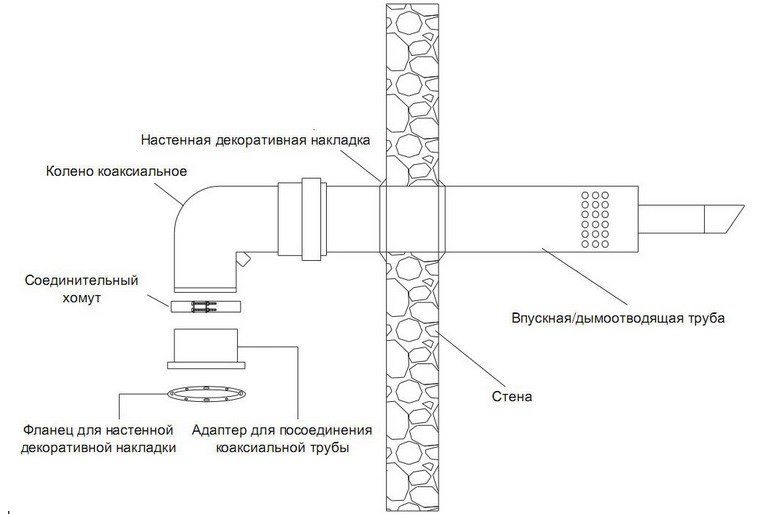

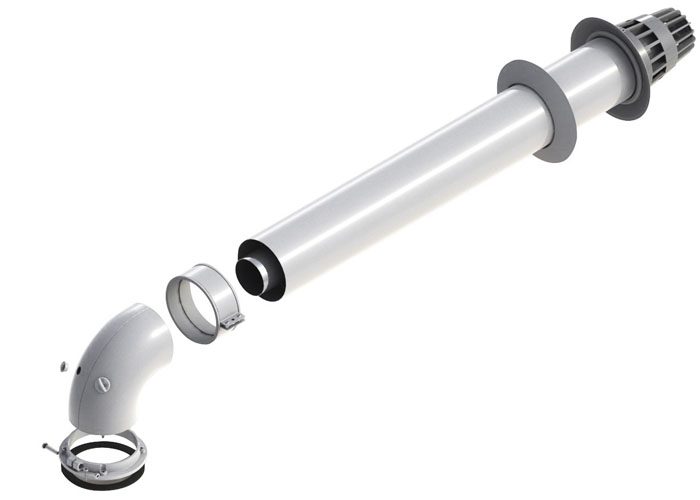

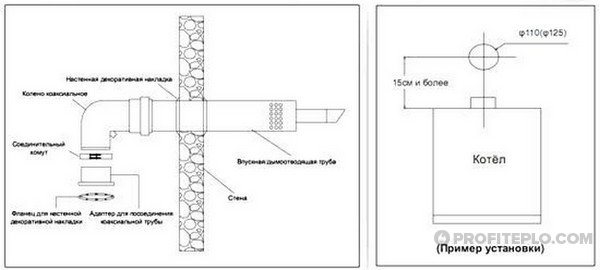

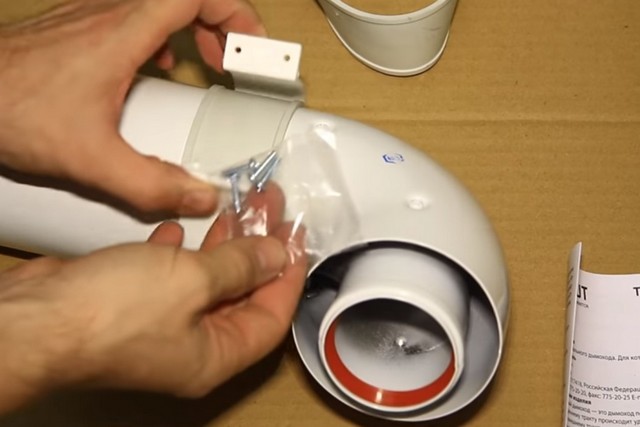

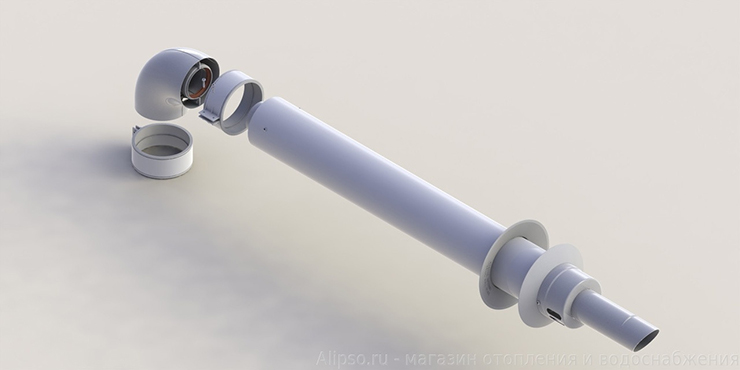

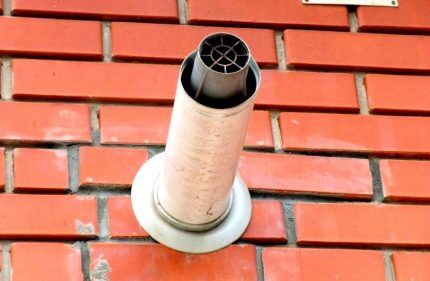

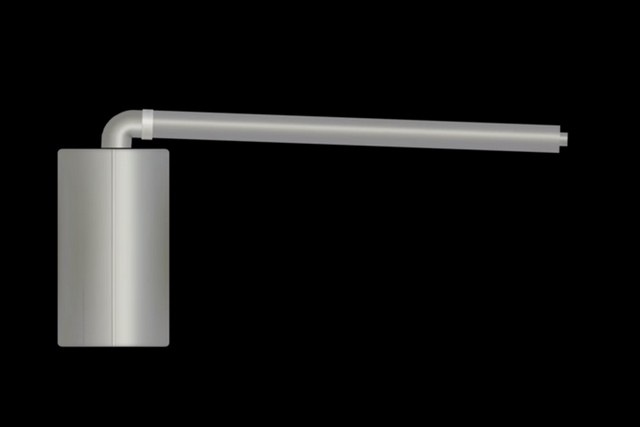

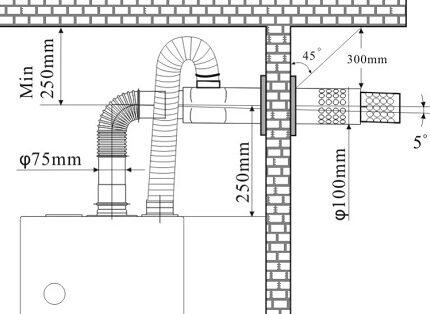

Installatieschema van een horizontale coaxiale schoorsteen. Dit ontwerp is veelzijdig. Het bestaat uit verschillende delen die in elkaar zijn genest. Individuele elementen worden op hun plaats gehouden dankzij de aanwezigheid van speciale bruggen

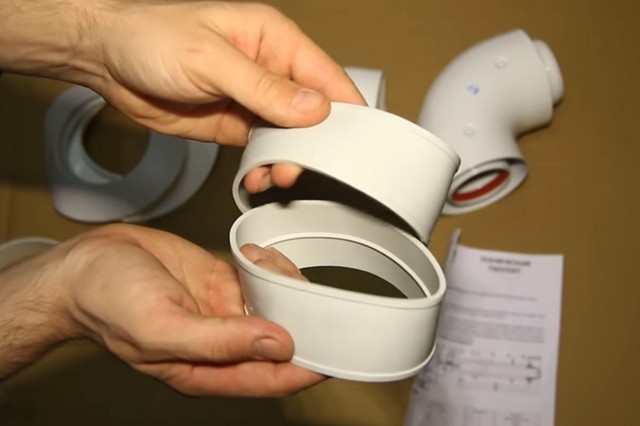

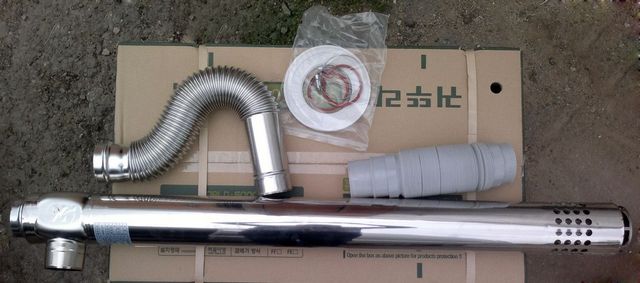

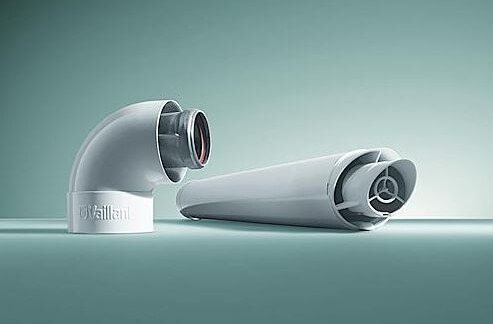

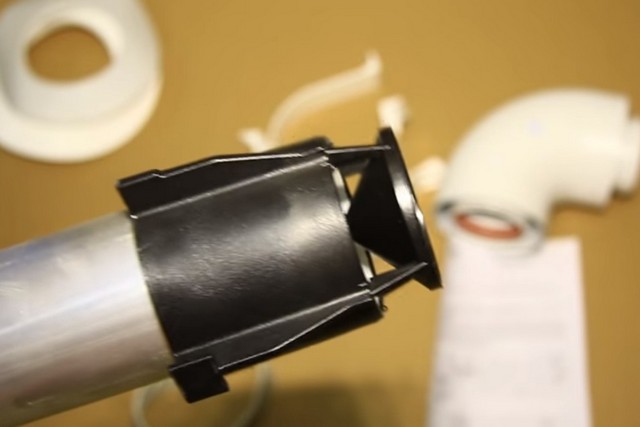

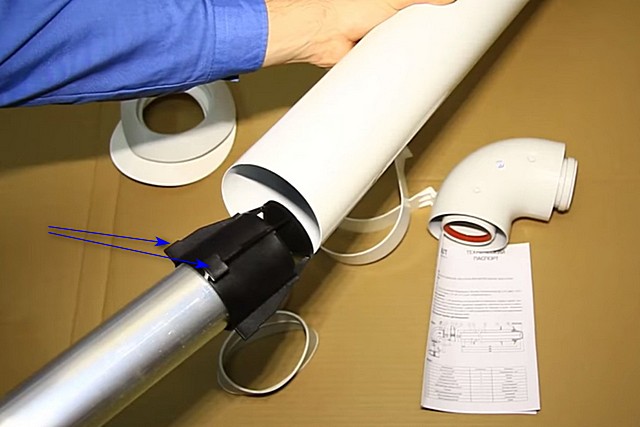

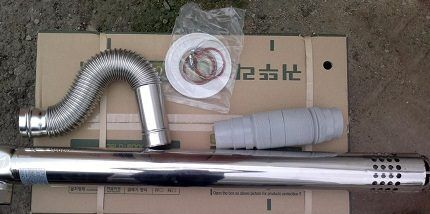

De coaxiale schoorsteen wordt ook geleverd in de vorm van modules, waardoor deze eenvoudig te monteren en te installeren is. Een ander voordeel is het verhoogde beveiligingsniveau. Dit natuurlijk als tijdens het installatieproces de installatienormen voor de coaxiale schoorsteen en bouwregels werden gevolgd..

Coaxiale schoorsteenontwerpen zijn zeer efficiënt, veilig en relatief eenvoudig te installeren. Ze zijn geschikt voor het verwijderen van verbrandingsproducten van gasverwarmingstoestellen

Voordelen van coaxiale rookgassystemen

Coaxiale rookkanalen worden gebruikt voor diverse gastoestellen waarbij de verbrandingskamer een gesloten uitvoering heeft. Dit zijn vloer- en wandgasketels, gasdoorstroomverwarmers (kolommen), convectoren en andere apparaten..

Het is vermeldenswaard de belangrijkste voordelen van het gebruik van coaxiale schoorstenen ten opzichte van andere soorten gasuitlaatsystemen:

• natuurlijke warmtewisseling – verwarming van de inkomende lucht en koeling van de uitgaande gassen vindt plaats vanwege het ontwerp van de buis, waardoor de muur op zijn beurt niet veel kan opwarmen;
• verhoging van de productiviteit van de gasapparatuur zelf;
• compactheid – de schoorsteen is netjes gemonteerd en neemt niet veel ruimte in beslag, waardoor deze niet alleen in privéhuisjes, maar ook in hoogbouwappartementen kan worden gebruikt;

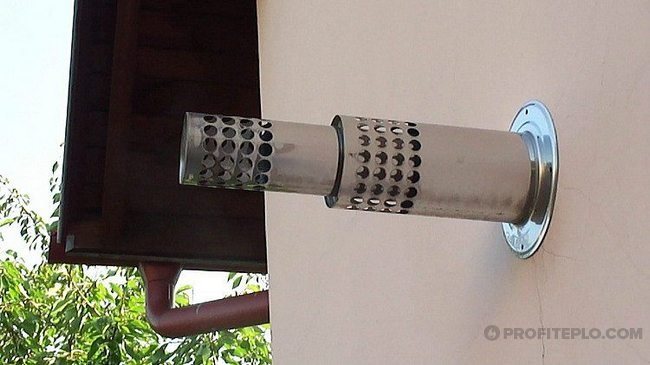

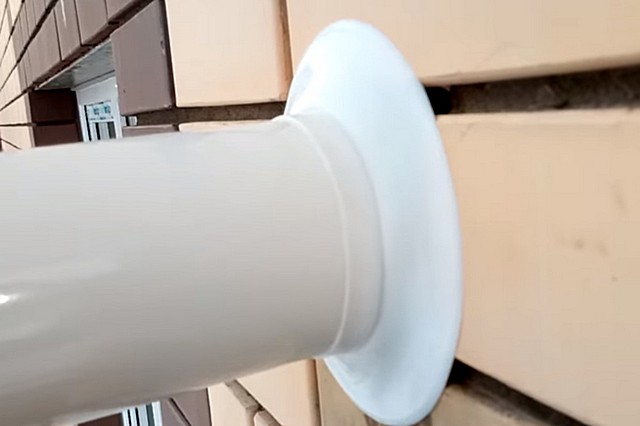

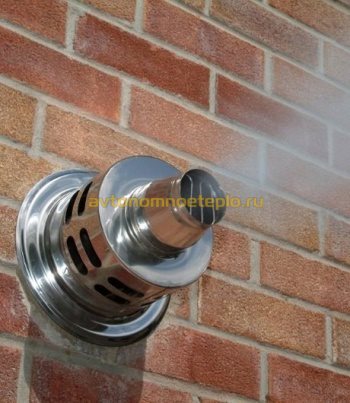

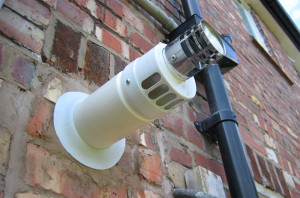

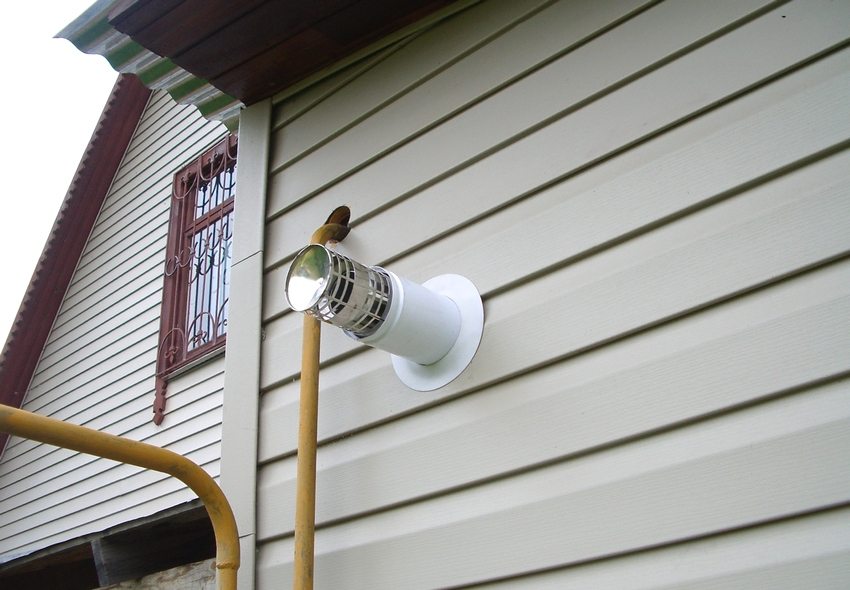

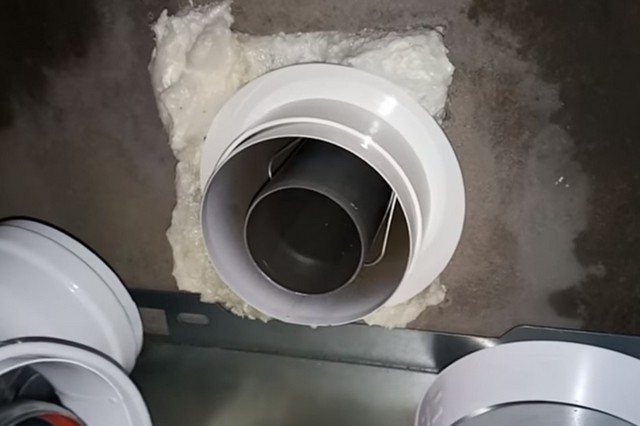

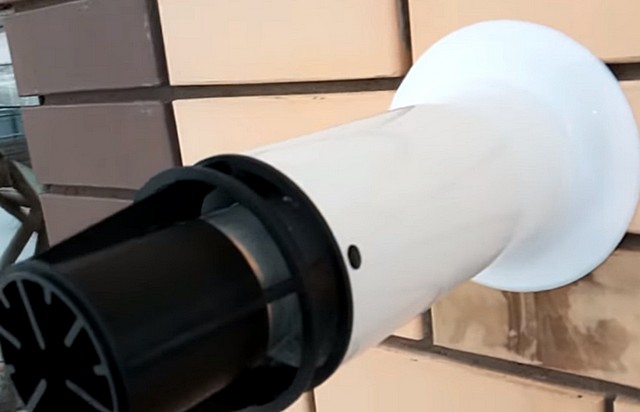

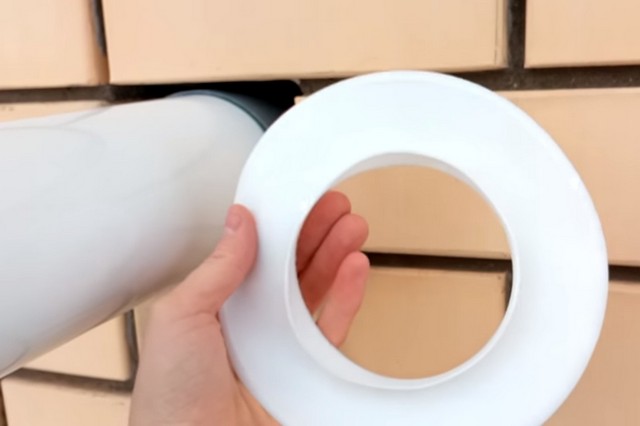

Coaxiale schoorsteenafvoer aan de muur van een landhuis

• veiligheid van de werking – er is geen gebrek aan zuurstof in de lucht van de kamer waar de ketel is geïnstalleerd, omdat contact van lucht uit de kamer met de uitgescheiden stoffen volledig is uitgesloten;
• installatiegemak – hiermee kunt u de kosten voor het installeren van een coaxiale schoorsteen verlagen.

Behulpzaam advies! Als u een aan de muur gemonteerde gasboiler hebt gekocht voor autonome verwarming van een appartement, is het gebruik van een coaxiale schoorsteen hiervoor het veiligst, omdat verbrandingsproducten niet in het ventilatiekanaal worden verwijderd, maar rechtstreeks in de atmosfeer.

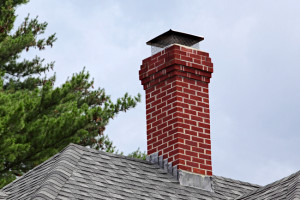

Bakstenen schoorsteen

Dit is niet de beste optie voor een gasketel. Massieve constructie heeft meestal geen goede tractie, weegt te veel en gaat niet lang mee. Het is noodzakelijk om zo’n schoorsteen vaak schoon te maken, er hoopt zich veel condensaat op het oppervlak op, daarom is de levensduur bij gebruik met gasapparatuur kort.

Een bakstenen kanaal is ook gevaarlijk omdat door de oneffenheden van de binnenmuren bij lage buitentemperaturen het effect van omgekeerde stuwkracht kan optreden of een waterslot kan ontstaan, wat zal leiden tot het beëindigen van het verbrandingsproces.

Bij het plaatsen van een bakstenen schoorsteen, wordt het aanbevolen om deze te omhullen: een speciale stalen voering wordt in de metselwerkomhulling gestoken, waarvan de gladde wanden de verwijdering van verbrandingsproducten vergemakkelijken en de ophoping van afzettingen voorkomen

Maar als het huis al een oude bakstenen schoorsteen heeft, is het heel goed mogelijk om het te gebruiken. Een speciaal roestvrijstalen inzetstuk wordt in de structuur gestoken en het metselwerk wordt een beschermende behuizing. Natuurlijk moeten de diameter van het inzetstuk en de configuratie ervan voldoen aan de hierboven beschreven normen..

Asbestcementbuizen

Het was ooit het meest populaire type materiaal bij de constructie van schoorstenen voor een gasboiler in een privéwoning. Het materiaal is natuurlijk poreus, heeft ruwe wanden en de doorsnede is onvolmaakt (niet rond, maar eerder ovaal). Maar dit is misschien wel de goedkoopste optie..

Om het verschijnen van dergelijke vlekken te voorkomen, is het noodzakelijk om de voegen absoluut strak te maken.

Bij het gebruik van asbestcementbuizen voor de schoorsteen van een gasketel, moet u:

• Maak het zo recht mogelijk en probeer de gewrichten gelijk te maken.
• Dicht de voegen af. Zoals eerder vermeld, is het simpelweg bedekken met cement geen optie. Een strakke verbinding is vereist. Verschillende oplossingen voor het probleem – het gebruik van hydrofobe additieven in de oplossing, het coaten van de gedroogde cementmortel met een afdichtmiddel, het gebruik van verzegelde klemmen.
• Om de hoeveelheid condensaat te verminderen, de leiding hoog maken, goed isoleren.

Over het algemeen niets nieuws, allemaal dezelfde regels als voor de hierboven beschreven materialen, maar er komt een gedoe met voegen bij. Als gevolg hiervan is de schoorsteen van asbestbuizen voor de prijs praktisch hetzelfde als van roestvrij staal..

Schoorsteen van gegalvaniseerde buis

De constructie van pijpen van het “sandwich”-type wordt met recht beschouwd als een van de meest effectieve en succesvolle opties voor rookafzuigingsapparatuur..

Tegenwoordig bieden fabrikanten een enorm scala aan dergelijke schoorstenen. Onder hun voordelen is het allereerst noodzakelijk om weerstand tegen agressieve externe invloeden en verschillende mechanische belastingen op te merken..

De “sandwich” zelf heeft een uiterst eenvoudige structuur. Het bestaat uit twee buizen met verschillende diameters, waarvan de ene in de andere wordt gestoken. Om de opening tussen dergelijke pijpen te vullen, wordt meestal niet-brandbare basaltwol gebruikt..

RVS – enkelwandige buizen en sandwich

Moderne gasketels zijn zo ontworpen dat de uitlaattemperatuur van de rookgassen niet erg hoog is. Daarom vormt zich altijd condens. Bij goede tractie vliegt het meeste de leiding in, bij goede isolatie verdampt de rest. Het blijkt dus dat er niet altijd vloeistof in de condenspot aanwezig is. Maar het condensaat zelf wordt de hele tijd gevormd tijdens de werking van de gasboiler. Soms in meer, soms in minder. Wat dat betreft zijn de eisen aan roestvast staal voor de schoorsteen hoog: het moet bestand zijn tegen langdurig contact met bijtende stoffen. Aan deze eisen wordt voornamelijk voldaan door roestvrij staal van voedingskwaliteit. Ja, het kost veel, maar het zal alleen jaren meegaan.

Sandwichpijpstructuur:

Nu over het maken van een schoorsteen voor een gasketel van een enkelwandige pijp of van sandwichpijpen. Om condensvorming in minimale hoeveelheden te voorkomen, is het raadzaam de schoorsteen niet af te koelen. Dat wil zeggen, het moet worden geïsoleerd. En hoewel de sandwichschoorsteen een pakking van isolatie heeft, is het ook beter om deze te isoleren met een externe pakking (op straat) – deze gaat langer mee, de trek zal beter zijn. Maar in deze versie is minder isolatie nodig – één laag, terwijl een gewone buis misschien in twee of zelfs drie lagen moet worden gewikkeld. Dus de kosten voor het regelen van een schoorsteen uit een enkelwandige roestvrijstalen pijp en sandwiches zullen vergelijkbaar zijn. Alleen zul je in het eerste geval meer isolatie moeten gebruiken, in het tweede minder.

Als we het hebben over betrouwbaarheid, dan zijn sandwichschoorstenen betrouwbaarder, al was het maar omdat ze uit twee lagen metaal bestaan. Trouwens, als je de schoorsteen isoleert, kunnen de buitenste buizen van gegalvaniseerd staal zijn – ze komen niet in contact met condensaat, de temperaturen zijn laag en het uiterlijk is onbelangrijk, omdat alles wordt omwikkeld met isolatie.

Bepaal de diameter en de manier van leggen

De oplossing voor de eerste vraag klinkt in de eisen voor schoorsteenkanalen: kijk naar de aansluitmaten in het paspoort van de warmtegenerator en kies een sandwichschoorsteen met dezelfde diameter of groter dan de uitlaatpijp.

Inkepingen bij het installeren van een coaxiale rookgasafvoer

De tweede vraag: hoe de dikte van de sandwichisolatie te kiezen, omdat de fabrikant minstens 2 opties biedt – 5 en 10 cm.Om de schoorsteen die op de gasboiler is aangesloten te beschermen tegen overvloedige condensatie en bevriezing, is een isolatiedikte van 50 mm genoeg. 10 cm isolatie moet worden gebruikt in noordelijke regio’s met kritisch lage wintertemperaturen.

Het blijft om een ​​​​legmethode te kiezen uit twee mogelijke:

• afvoer van het horizontale gedeelte naar buiten door de muur en aansluiting op de verticale zijschoorsteen;
• een verticale pijp door de plafonds, zolder en dak leiden, dat wil zeggen, een schoorsteenkanaal in het huis leggen.

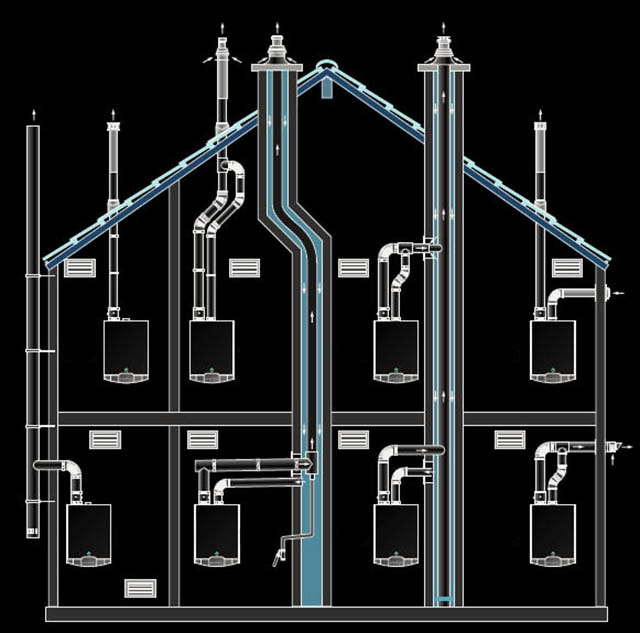

Installatiemogelijkheden voor conventionele en coaxiale rookkanalen

Opmerking. Beide opties zijn geschikt voor de installatie van coaxiale gaskanalen, maar in de meeste gevallen wordt de eerste gerealiseerd met een doorgang door de buitenmuur.

Langs het kortste pad naar de straat leggen en de buis langs de muur optillen is de gemakkelijkste en goedkoopste manier. U hoeft slechts één structuur over te steken, en in de tweede optie – ten minste twee. Plus afdichting van de aansluiting van de dakbedekking op de schoorsteen.

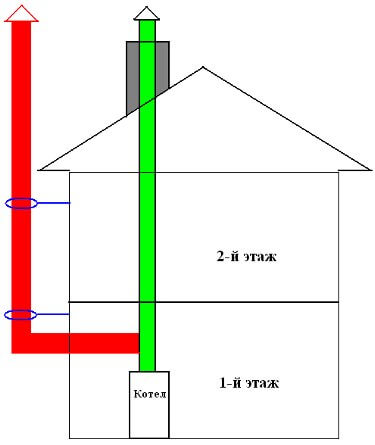

Op de tweede verdieping zal een soortgelijke constructie moeten worden genaaid.

Probeer op alle mogelijke manieren te voorkomen dat u in het huis gaat liggen, want in een huis met twee verdiepingen of een mansardedak zal onvermijdelijk een gezonde pijp door het pand gaan, waardoor nuttige ruimte wordt ingenomen. Teken een doorsnede van het gebouw en een passerende schoorsteen, als deze niet buiten kan worden gemonteerd.

We maken een lijst met onderdelen volgens het schema

Om een ​​zijschoorsteen te installeren die is aangesloten op een gas- of vastebrandstofketel, heeft u de volgende modulaire sandwichelementen nodig:

• T-stuk met 89 ° aftakleiding voor het verbinden van een horizontale sectie met een verticale;
• T-stuk met inspectieluik;
• sectie met condensopvangbak;
• een sectie van een enkelwandige pijp en een koppeling voor het aansluiten van een warmtegenerator;
• overgang van een gewone pijp naar een sandwich;
• rechte secties – het aantal en de lengte worden geselecteerd op basis van de lengte van het gaskanaal;
• 2 bochten van 30° zijn nodig om de dakoverstek te omzeilen;
• bovenste kap in de vorm van een mondstuk dat de isolatie van het laatste gedeelte beschermt tegen neerslag.

Openlucht geëxplodeerd diagram

Een belangrijk punt. De installatie van schimmels en decoratieve vizieren op de schoorsteen van een gasboiler is verboden. Tijdens de periode van schokvorst zal het hoofd bevriezen en zal het stroomgebied kleiner worden, wat gevaarlijk is voor het leven van bewoners.

Van de bevestigingsmiddelen hebt u muurklemmen met beugels en een steunplatform nodig dat het gewicht van de gemonteerde structuur kan dragen. Als u van plan bent een rookkanaal in het gebouw te installeren, hebt u bovendien kant-en-klare knopen nodig voor de doorgang door de plafonds, een dakafdichtstrip (anders – een dak, master – flush) en 90 ° ellebogen voor het installeren van een schoorsteen in een stookruimte.

Voor ketels met een open verbrandingskamer

Voor gasboilers met een atmosferische brander is een rookkanaal vereist dat voor een goede trek zorgt – de verwijdering van verbrandingsproducten vindt plaats door de beweging van lucht door de pijp. Daarom is het zo recht mogelijk gemaakt, bij voorkeur met gladde wanden. Er zijn twee uitvoeringsvarianten:

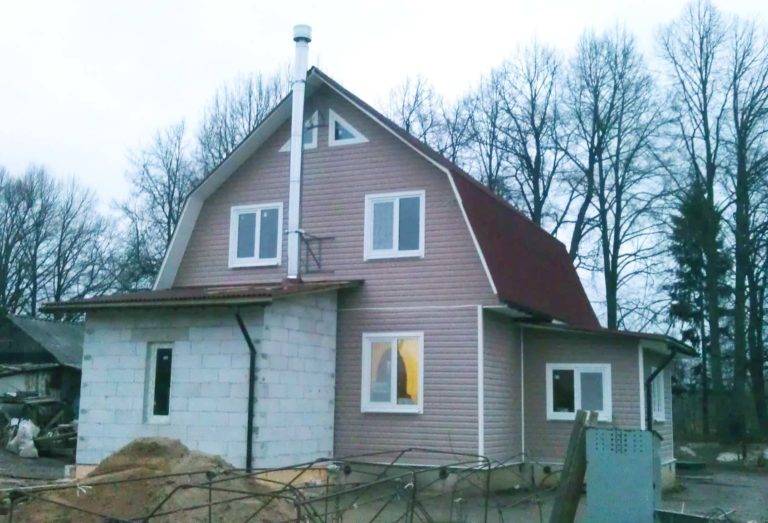

• Horizontaal door de muur leiden, dan langs de buitenmuur tot de gewenste hoogte. Deze optie wordt ook wel een buitenschoorsteen genoemd..



  Schoorsteentypes voor een gasketel met sfeerbrander

• Leid de pijp omhoog vanaf de ketel, ga door alle plafonds, het dak en leid deze over het dakbedekkingsmateriaal. Indien nodig kunt u de buis van de muur halen door twee bochten van 45° te maken. Het is beter om bij dit ontwerp geen bochten op 90° te maken..

Welke optie is beter? Een externe schoorsteen is gemakkelijker te implementeren – met een uitlaat door de muur. Het is alleen belangrijk om correct door de muur te gaan (let op de brandspleet als de muren brandbaar zijn). Maar deze optie vereist een goede isolatie, hoogwaardige bevestiging aan de muren. Zelfs onder deze omstandigheden is er meestal veel condensatie. Daarom is de installatie aan de uitlaat van een T-stuk en een condensaatcollector vereist.

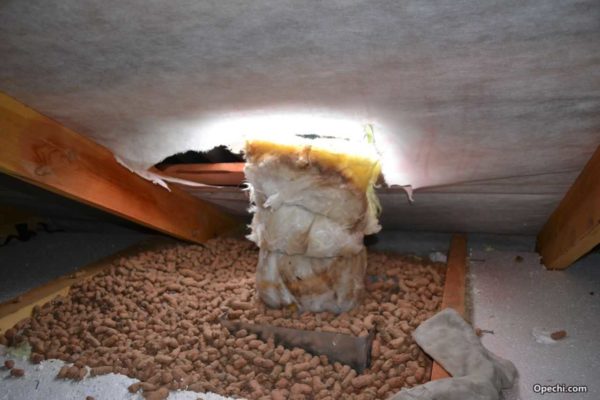

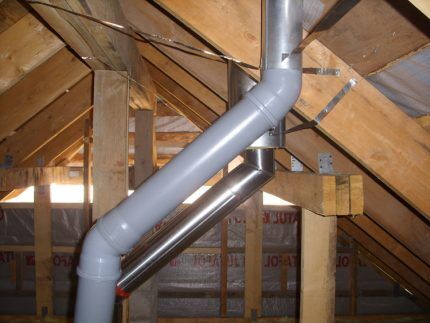

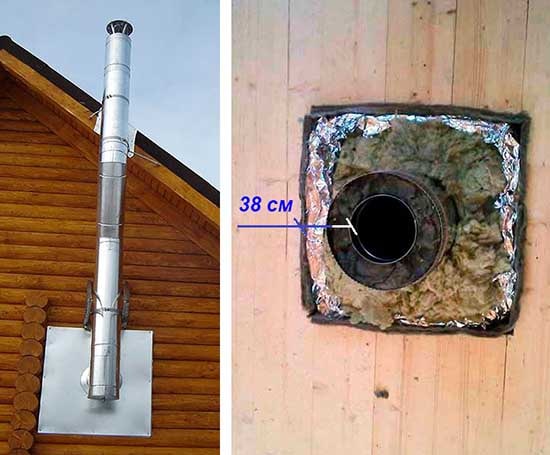

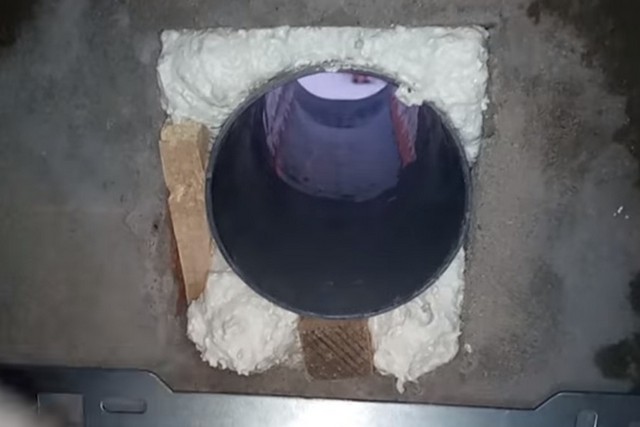

Optie om door het plafond en isolatie te gaan

In het geval van de afvoer van de schoorsteen door het dak, zijn er minstens twee moeilijke momenten – de doorgang door het plafond van de eerste verdieping en door het dak. Op deze plaatsen zijn speciale pass-through-knooppunten geïnstalleerd. Ze bieden de juiste mate van brandveiligheid.

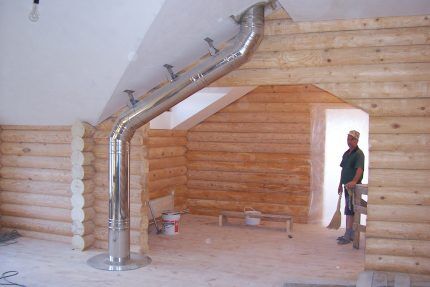

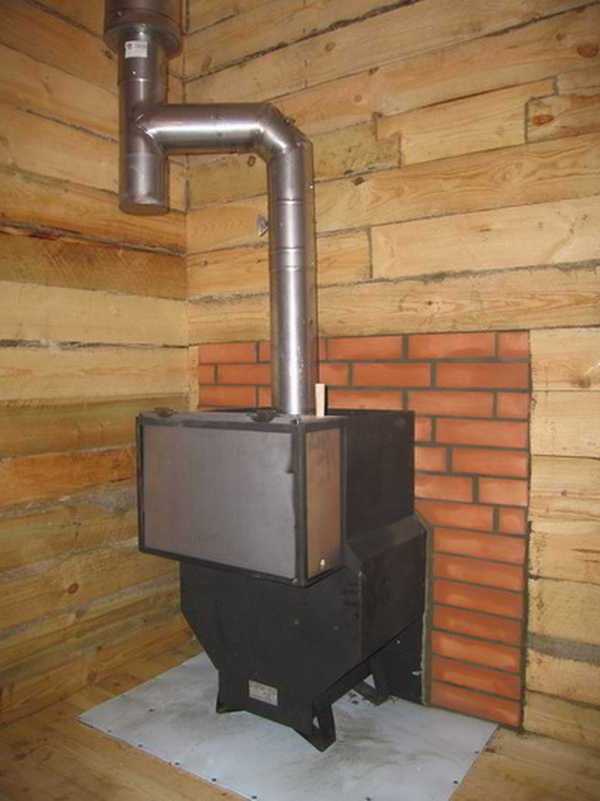

Kenmerken van de montage van metalen buizen

Als sandwichbuizen of enkelwandige metalen buizen worden gebruikt, wordt de externe schoorsteen voor de gasboiler “door condensaat” opgevangen. Dat wil zeggen, de bovenste buis in de onderste steken. Dit is mogelijk door de aanwezigheid van een gegolfde rand aan één zijde.

Bij het monteren van een schoorsteen in een gebouw, wordt de structuur “door rook” geassembleerd. In dit geval is het belangrijker dat er geen gassen in de ruimte komen. Daarom worden de buizen zo gedraaid dat het bovenste element op de reeds geïnstalleerde wordt geplaatst.

Soorten schoorsteenconstructies van metaal en sandwichbuizen

Er is een derde optie – om twee circuits op verschillende manieren samen te stellen: extern voor rook, intern voor condensaat. Voor een dergelijke montage is het noodzakelijk om sandwiches te gebruiken, omdat ze maar twee circuits hebben. Dit is de beste optie, omdat de bescherming compleet is, maar de montage is moeilijk..

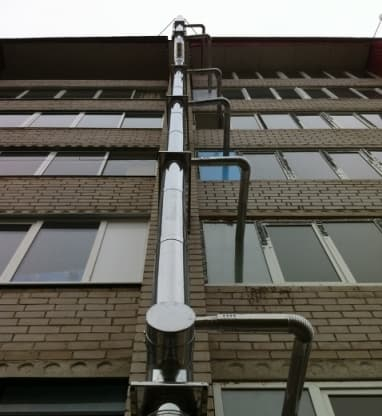

Schoorstenen in de schacht (doos)

Om te voorkomen dat communicatie het interieur bederft, worden ze vaak “verpakt” in een mijn – een speciaal gebouwde doos. Binnen zijn er in de regel een schoorsteen (of schoorstenen, als meerdere apparaten werken), ventilatiekanalen, er kunnen stijgleidingen zijn voor watertoevoer, verwarming, riolering. In ieder geval is het beter om de schoorsteenpijp af te sluiten met thermische isolatie. Als het nog steeds mogelijk is om de isolatie niet in een verwarmde ruimte te gebruiken, dan moet op de zolder (vooral als het koud is) isolatie vereist zijn. Gebruik basaltwol met een bedrijfstemperatuur van minimaal 300°C.

Thermische isolatie heeft een positief effect op de temperatuur in de schoorstenen, waardoor de trek toeneemt en de hoeveelheid condensaat vermindert. Maar vergeet niet dat we het hebben over gasboilers en dat ze een lage temperatuur van verbrandingsproducten hebben..

Een schoorsteen kiezen afhankelijk van het type ketel

Gasketels zijn uitgerust met een van de twee soorten verbrandingskamers: open of gesloten. Extern zijn verwarmingseenheden niet anders, maar hun werkingsprincipe is anders. De keuze van het schoorsteenontwerp wordt uitgevoerd afhankelijk van het type verbrandingskamer.

Fabrikanten leveren veel modellen gasboilers op de markt. Bij het kiezen van een unit voor het verwarmen van woningen, moet u van tevoren beslissen wat meer geschikt is voor een bepaald huis – een open of gesloten brander. Onwetendheid over deze subtiliteiten kan operationele problemen veroorzaken.

Ook de plaats van de schoorsteen moet vooraf bepaald worden. Het kan zowel intern als extern zijn. In projecten van nieuwe huizen wordt meestal voorzien in de installatie van interne schoorstenen. Wanneer oude huizen worden overgezet op gasverwarming, wordt een externe schoorsteen aangebracht.

Voor gesloten verbrandingskamers

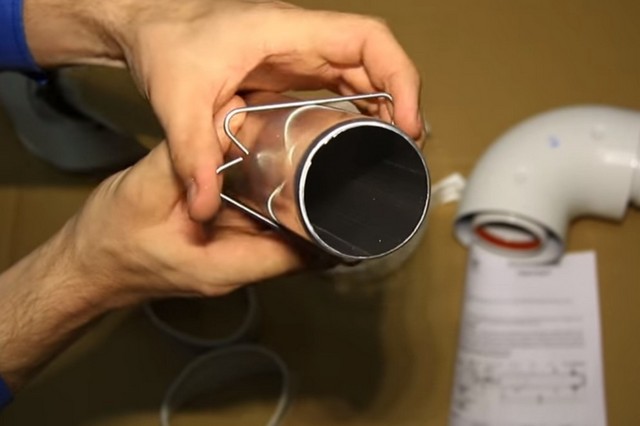

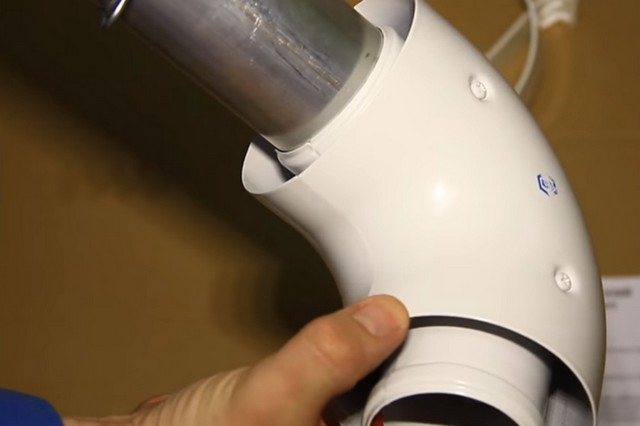

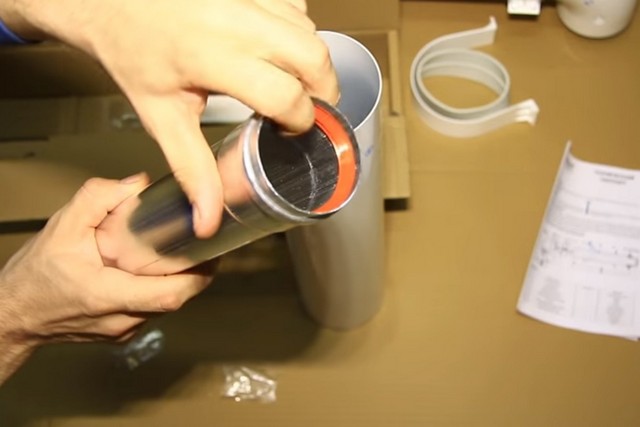

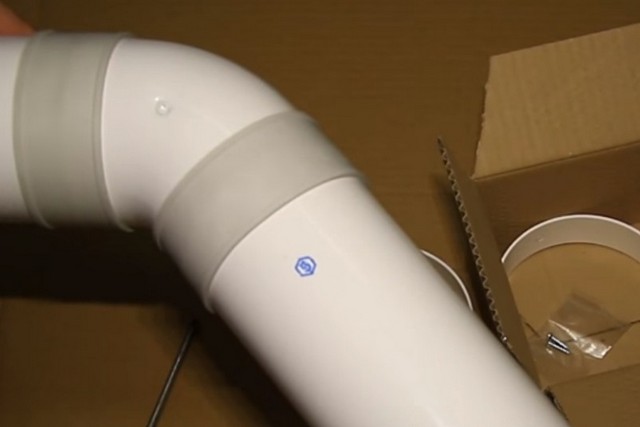

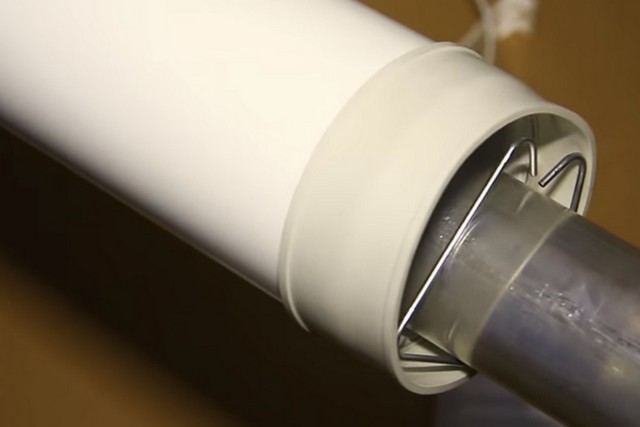

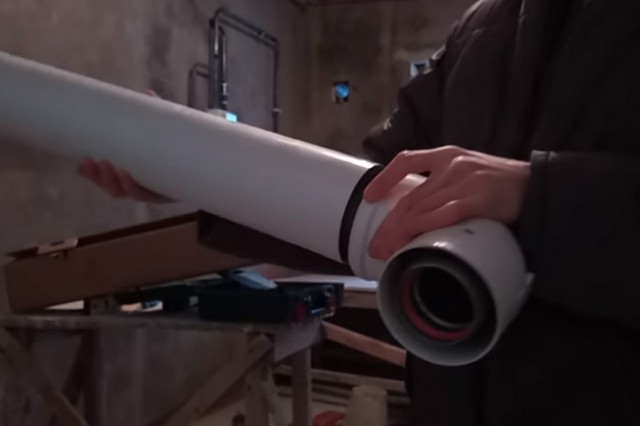

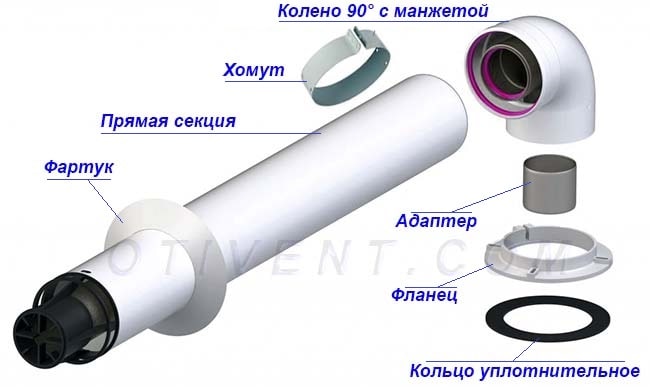

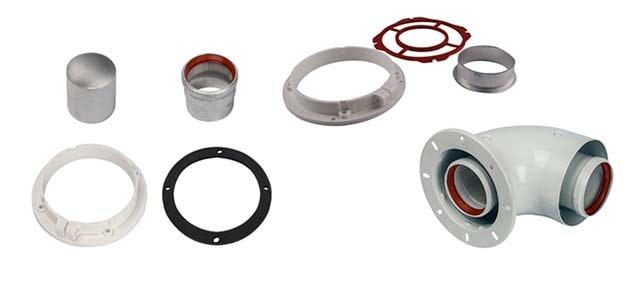

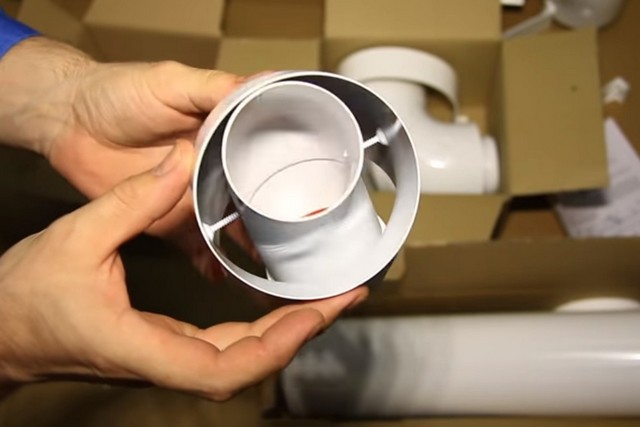

Een coaxiale schoorsteen ziet eruit als een pijp in een pijp. De constructie wordt kant-en-klaar, snel en probleemloos gemonteerd geleverd. U hoeft alleen de diameter van de uitlaatpijp en de parameters te weten – hoogte, lengte.

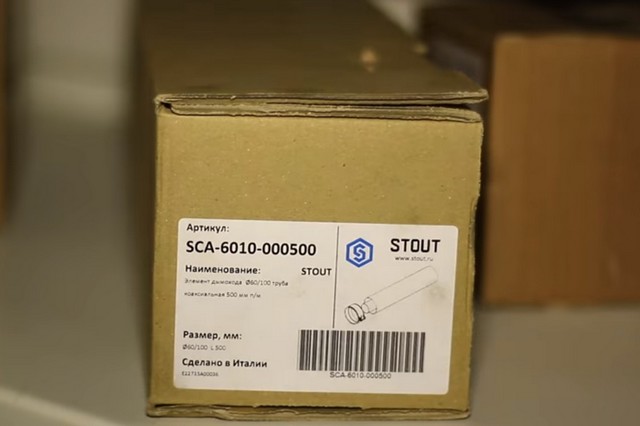

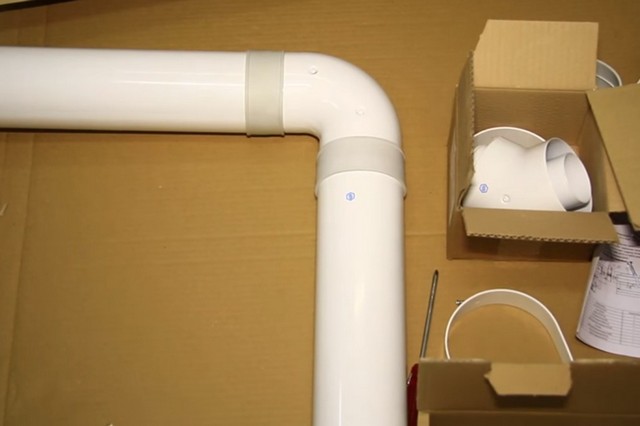

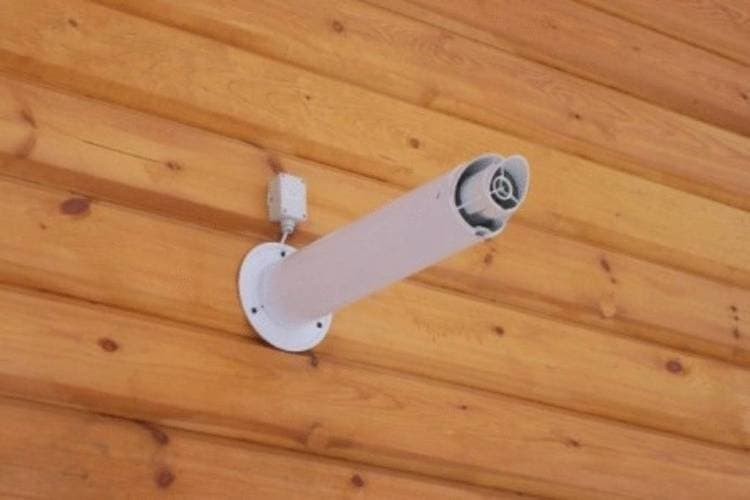

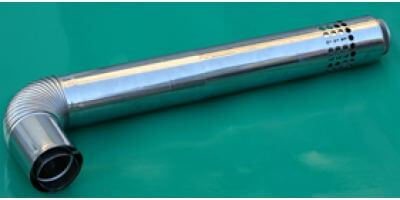

Het uiterlijk van de coaxiale schoorsteen

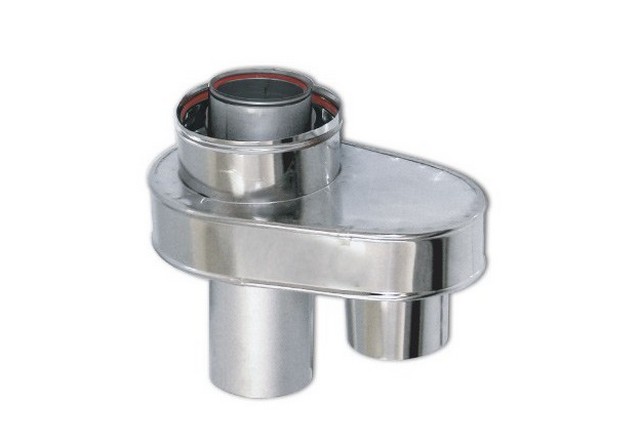

Het apparaat voor een coaxiale schoorsteen is het eenvoudigst. De leiding komt boven de ketel uit en draait 90°. Het moet minstens 20 cm van het plafond tot het plafond zijn.Verder wordt het uitgevoerd door een gat in de muur, van buitenaf moet het minstens 30 cm van de muur eindigen.

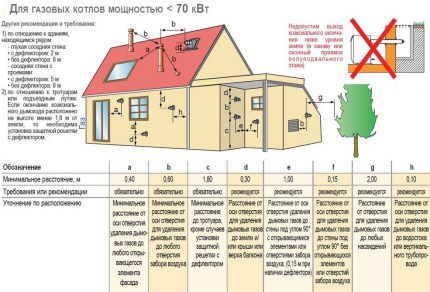

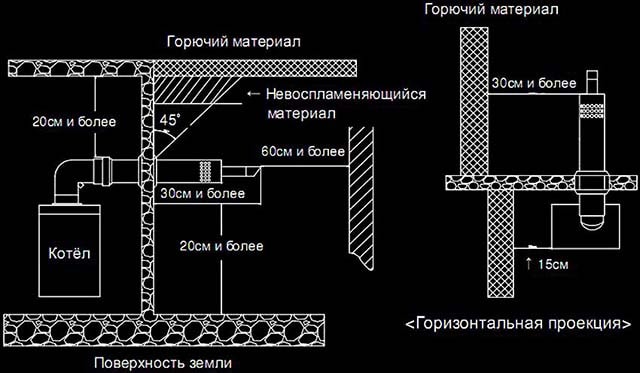

Coaxiaal schoorsteenapparaat voor een gasboiler – afstanden en normen

De hoogte ten opzichte van het maaiveld is ook genormaliseerd – de uitgang van de buis moet minimaal 20 cm boven de grond zijn en de afstand tot de dichtstbijzijnde muur – van het uiteinde van de buis tot de muur moet minimaal 60 cm zijn.

Schoorsteen voor een ketel met een open brander

Een eenvoudiger apparaat heeft een open kamer. Het bestaat uit de brander zelf en de spoel eronder. Deze laatste bestaat uit dunne buizen waardoor de koelvloeistof circuleert. Het apparaat werkt alleen als er lucht aanwezig is, daarom wordt de brander atmosferisch genoemd.

Zo’n ketel ontvangt lucht uit de ruimte waar hij is geïnstalleerd, hoewel er modellen zijn die aan de muur worden gemonteerd en er een luchtinlaatgat in maken..

De wandketel maakt geen geluid tijdens het gebruik. De onderdelen die in het ontwerp zijn opgenomen, zijn praktisch niet onderhevig aan slijtage. Onderhoud is uiterst eenvoudig – ontsteking controleren, maar qua brandstofverbruik zijn deze ketels niet zuinig te noemen

Voor een goede werking van een ketel met een open kamer, een pijp die naar buiten gaat en een uitstekende trek die ontstaat wanneer lucht door het schoorsteenkanaal beweegt, is nodig. De unit is zeer geschikt wanneer u een groot huis buiten de stadsgrenzen moet verwarmen.

Er zijn 2 oplossingen:

1. De meest rechte pijp, horizontaal geplaatst, wordt door de muur geleid en van buitenaf langs de muur naar de gewenste hoogte geleid. Deze versie van de schoorsteen wordt extern genoemd..
2. De leiding wordt uit de ketel getrokken. Het moet door de plafonds gaan en boven het dakoppervlak uitkomen. In zo’n schoorsteen is het toegestaan ​​om 2 bochten van 45⁰ te maken.

In uitvoering is de eerste optie eenvoudiger, maar hoogwaardige isolatie is vereist. Dit zal de hoeveelheid condensatie verminderen, maar volledig elimineren. Bij de uitlaat zijn een condensaatafscheider en een T-stuk vereist..

De toepassing van de tweede optie wordt bemoeilijkt door het feit dat de schoorsteen het plafond en de dakpan passeert. Daarom zullen op deze plaatsen, in overeenstemming met de vereisten van brandveiligheid, plafond-doorloopunits moeten worden geïnstalleerd.

Doorvoermontage in de fabriek. Het is geïnstalleerd, nadat het eerder thermische isolatie heeft uitgevoerd van met folie beklede basaltwol, die bestand is tegen temperaturen boven 150⁰. Als deze eis wordt verwaarloosd, wordt het materiaal gesinterd en verliest het zijn thermische isolatie-eigenschappen.

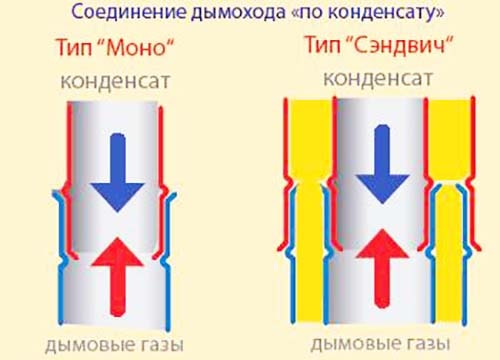

Er zijn termen als “rook” en “condensaat” schoorsteeninstallatie. De montage volgens de eerste methode wordt uitgevoerd bij het installeren van een interne schoorsteen, en volgens de tweede – wanneer een externe schoorsteen wordt geplaatst.

In het eerste geval wordt het reeds geïnstalleerde onderste element in het bovenste geplaatst, waardoor wordt voorkomen dat gassen in de kamer lekken. In de tweede doen ze alles andersom..

De montage van de schoorsteen “door condensaat” laat geen vocht toe om in de isolerende laag te dringen, daarom zal het corrosie van de leiding voorkomen. Ovenmeesters adviseren om de schoorsteen te monteren volgens 3 – gecombineerde optie: horizontale secties “door rook” en “door condensaat” die door de zolder of kamers op de tweede verdieping gaan die niet worden verwarmd

Als de buis naar de residentiële 2e verdieping wordt gebracht, moet deze in een esthetische vorm worden gebracht. Hiervoor worden speciale schermen gebruikt, die met zelftappende schroeven aan de vloer worden bevestigd. Wanneer de schoorsteen naar de zolder gaat, zijn er geen extra werkzaamheden nodig..

Schoorstenen voor turboketels

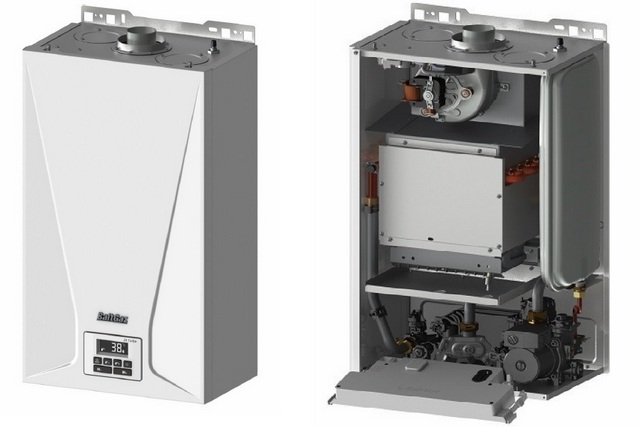

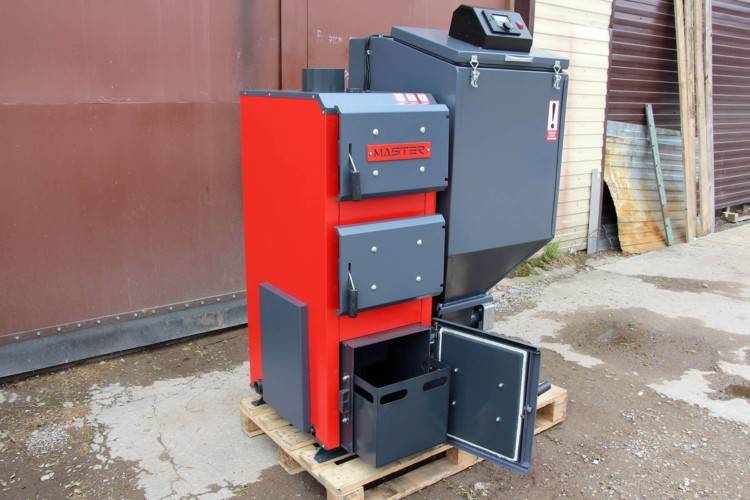

Ketels met een straalbrander worden turbocompressor genoemd. Dit is een meer vooruitstrevend ontwerp met geforceerde zuurstofinjectie in een gesloten kamer met daarin een mondstuk. Lucht komt van een extern geïnstalleerde ventilator via een speciaal kanaal.

Het verwarmingsblok heeft dubbele wanden waartussen water staat. De vloeistof warmt op wanneer het gas verbrandt, en de blazer verplaatst de verbrandingsproducten in de schoorsteen.

In de klassieke zin is er geen schoorsteen als zodanig – de schoorsteen wordt gewoon naar de straat gebracht, hoewel sommigen hem in een atmosferische schoorsteen plaatsen

Een coaxiale schoorsteen is geschikt voor een turboketel. Uitlaatgassen worden verwijderd via een van de pijpen op een afstand van maximaal 3 m, en door de andere wordt de luchtstroom uitgevoerd die nodig is voor het verbrandingsproces.

Ecologisch gezien is zo’n unit veiliger, het verbrandingsproces wordt geregeld door automatisering voor gasboilers. Daarin verbrandt de brandstof voor bijna 100%. Het rendement is hoger doordat het water in contact staat met de wanden van de kamer.

Het is mogelijk om horizontale korte schoorstenen te gebruiken. Door het gebruik van een dubbele pijp wordt de lucht die van de straat komt opgewarmd door de warmteoverdracht van de uitlaatgassen.

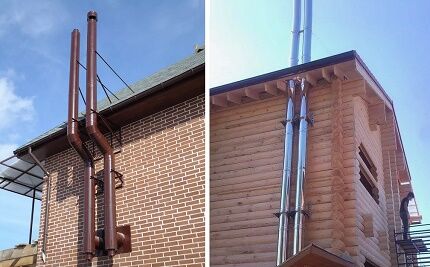

De bijzonderheden van het plaatsen van een schoorsteen voor twee ketels

Elk apparaat dat gas als brandstof gebruikt, moet een individuele schoorsteen hebben. In geval van dringende noodzaak is het bij uitzondering toegestaan ​​om 2 eenheden gelijktijdig werkende gasverbruikende apparatuur aan te sluiten. De belangrijkste voorwaarde is dat er een afstand van ten minste 0,7 m moet worden aangehouden tussen de punten waar de buis in de schoorsteen wordt gestoken..

Als het huis niet alleen een gasboiler heeft, maar ook andere verwarmings- of waterverwarmingsapparatuur, moet rekening worden gehouden met de volgende normen:

1. Er kunnen niet meer dan twee van dergelijke apparaten op één schoorsteen worden aangesloten, die zich op dezelfde verdieping of op verschillende verdiepingen bevindt..
2. In dit geval moeten de gaten voor het verwijderen van verbrandingsproducten voor deze apparaten zich op verschillende niveaus bevinden.
3. Schoorsteeningangen moeten worden gescheiden door een afstand van 50 cm of meer.
4. De introductie van verbrandingsproducten van twee apparaten op hetzelfde niveau is alleen toegestaan ​​​​als er een speciaal dissectie-inzetstuk in de schoorsteen zit.
5. In dit geval moet de hoogte van de locatie van parallelle inlaten in de schoorsteen, uitgerust met een splitter, minimaal één meter zijn.

Natuurlijk kost de constructie van meerdere schoorstenen meer dan slechts één structuur, maar u moet de vereisten van bouwvoorschriften en veiligheidsregels niet verwaarlozen omwille van dubieuze besparingen.

Constructievoorschriften bieden de mogelijkheid om twee verwarmingseenheden op één schoorsteen aan te sluiten. In dergelijke gevallen wordt een snede van 12 cm aangebracht op een hoogte van 1 m vanaf het laagste punt van de leidingaansluiting.

Gebruik bij het maken van een schoorsteen geen materialen met een lage dichtheid en hoge porositeit, die kenmerkend zijn voor schuim- en slakkenbetonblokken. De schoorsteen mag niet door woonruimtes gaan.

Installatie van dergelijke constructies is ook niet toegestaan ​​​​op gesloten loggia’s of balkons. In alle kamers met een schoorsteen is het noodzakelijk om goede ventilatie te organiseren..

Voorlopige berekeningen van schoorsteenparameters

De selectie van de schoorsteen mag pas worden gestart na aankoop van de ketel, anders is het onmogelijk om de doorsnede te selecteren en de afmetingen te berekenen. De beste vorm is een ronde sectie, hoewel een rechthoek ook acceptabel is..

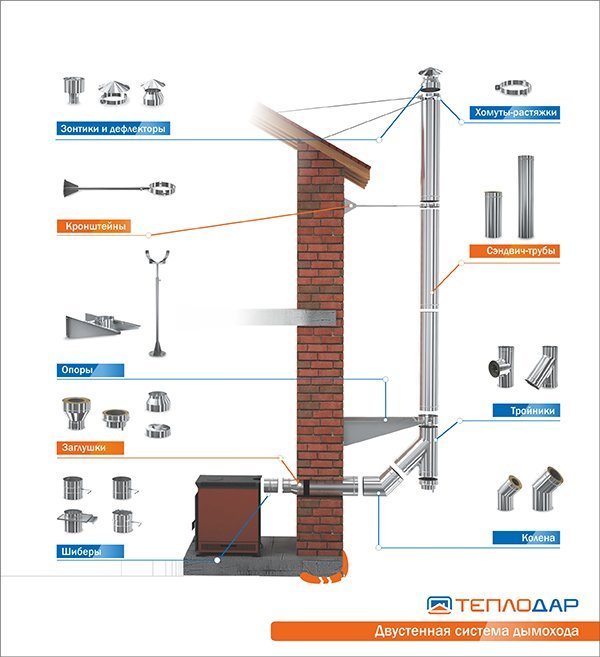

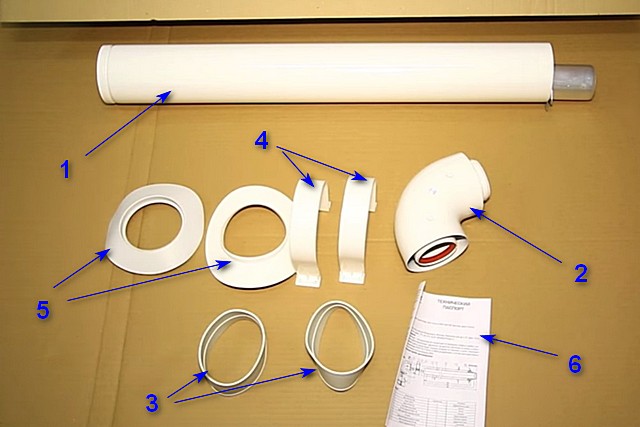

Een indicatieve lijst van structurele elementen van de schoorsteen:

• adapter die de aftakleiding van de ketel verbindt met de schoorsteenstructuur;
• een T-stuk met een inspectiegat en een fitting ontworpen om condensaat op te vangen;
• klemmen voor het verbinden van afzonderlijke elementen van de schoorsteen;
• beugels en andere bevestigingsmiddelen;
• conische punt;
• telescopische buizen;
• bochten;
• doorgaande pijp, enz..

Er moet aan worden herinnerd dat het meestal wordt aanbevolen om de bochten op een afstand van niet meer dan twee meter van de aftakleiding van de gasketel te installeren. Dit zorgt voor de meest efficiënte tractie die mogelijk is..

Individuele elementen van de schoorsteenstructuur voor een gasboiler kunnen kant-en-klaar worden gekocht. Het belangrijkste is om de afmetingen van de constructie correct te berekenen en aan de veiligheidseisen te voldoen

Voor een correcte installatie van de schoorsteen wordt aanbevolen om eerst de doorsnede van de uitlaat te berekenen.

In dit geval wordt de formule gebruikt:

F = (K Q) / (4,19 ∙ √ˉ N),

waar:

• K – constante coëfficiënt, de waarde varieert in het bereik van 0,02-0,03;
• Q is de capaciteit van de gasboiler aangegeven in het technische gegevensblad van het apparaat;
• Н – ontwerphoogte van de schoorsteen.

Nadat het dwarsdoorsnede-oppervlak is berekend met behulp van deze formule, is het noodzakelijk om de verkregen gegevens te vergelijken en indien nodig te corrigeren..

Volgens de vereisten voor de schoorsteen van een gasboiler, voor ronde constructies, hangt de aanbevolen doorsnede bijvoorbeeld af van het vermogen van de ketel en kan deze vertrekken:

• 120 mm voor een ketel van 24 kW;
• 130 mm – voor 30 kW;
• 170 mm – voor 45 kW;
• 190 mm – voor 55 kW;
• 220 mm – voor 80 kW;
• 230 mm – voor 100 kW.

Als een rechthoekige schoorsteen is geïnstalleerd, wordt rekening gehouden met het thermisch vermogen van de gasapparatuur:

• voor apparaten met een vermogen van minder dan 3,5 kW – 140×140 mm;
• voor apparaten met een vermogen van 3,5-5,2 kW – 140×200 mm;
• voor apparaten met een vermogen van 5,2-7,3 kW – 140×270 mm, enz..

Bij gebruik van asbestcementbuizen moet de doorsnede van de schoorsteen minimaal 100 mm bedragen. De verticale delen van de schoorsteen worden met een trede van 2,5 m aan de muur bevestigd en in gebieden met een helling moet de trede vaker zijn – 1,5 m.

Schoorstenen voor een gasboiler kunnen een ronde of vierkante sectie hebben, maar de afmetingen van een dergelijke sectie moeten voldoen aan de vastgestelde normen

De hoogte van de schoorsteen wordt gekozen afhankelijk van de ligging ten opzichte van de nok van het dak.

De schoorsteenhoogte in de tabel is het minimum. U kunt de opgegeven parameter verhogen, maar niet verlagen.

Als bij het berekenen blijkt dat de voorwaarde waaronder het bruikbare gedeelte van de buis groter moet zijn dan het binnenoppervlak van de verwarmingseenheid niet wordt gehaald, moet u een buis nemen met een kleinere sectie, maar met een grotere lengte.

Waar de schoorsteen te plaatsen?

Hoe het proces van het regelen van een schoorsteen voor een gasboiler zal plaatsvinden, hangt grotendeels af van waar dit mechanisme zal worden geplaatst. Daarom moet het moment van het kiezen van een plaats ervoor met speciale zorg worden benaderd..

Buiten het huis.

De kenmerken van deze installatie zijn als volgt:

• de gehele lengte van de buis moet zijn uitgerust met thermische isolatie;
• de constructie is altijd beschikbaar voor demontage en eventuele reparatiewerkzaamheden;
• het is niet nodig om verschillende soorten onderdelen voor de hele constructie te selecteren;
• hoge veiligheidsscore.

In een woongebouw.

Deze installatie onderscheidt zich door de volgende punten:

• u hoeft alleen dat deel van de schoorsteen te isoleren dat zich buiten het pand bevindt, dat wil zeggen op straat;
• complexer installatie- en reparatieproces;
• het potentiële risico om het huis binnen te komen van schadelijke stoffen die worden gevormd tijdens de verbranding van brandstof;
• de noodzaak om verschillende soorten onderdelen te kopen voor pijpinstallatie;.

De subtiliteiten van het ontwerpen van een rookkanaal

Bij het ontwerpen van een schoorsteen is alles van belang: de grootte, configuratie, doorsnede, helling en andere parameters. Bij het installeren van een schoorsteen van een gasboiler, is het noodzakelijk om strikt te voldoen aan de vereisten van regelgevende documenten: SNiP 2.04.05-91 en DBN V.2.5-20-2001.

Regel # 1 – naleving van normen voor kanaaldoorsnede

De doorsnede van de schoorsteen in het gebied mag niet minder zijn dan de doorsnede van het gasboilermondstuk waarmee het apparaat op de schoorsteen is aangesloten.

Bij het bouwen en aansluiten van schoorstenen voor gasketels over de gehele lengte zijn vernauwing van het kanaal, kromming en het gebruik van modules die ongeschikt zijn in dwarsdoorsnede onaanvaardbaar.

Wanneer twee apparaten tegelijkertijd op de schoorsteen worden aangesloten, moet de doorsnede worden vergroot, rekening houdend met de kans op gelijktijdige werking van twee apparaten. Die. de kanaaldoorsnede moet gelijk zijn aan de totale afmetingen van de sproeiers van beide apparaten.

Regel #2 – Zorg voor condensatiecontrole

Moderne gasboilers zijn zo ontworpen dat de maximale hoeveelheid warmte aan de warmtewisselaar wordt geleverd. Dit hoge rendement draagt ​​bij aan de productie van verbrandingsproducten met een relatief lage temperatuur..

Als gevolg hiervan vormt zich vocht op de wanden van de schoorsteen. Een verhoogde hoeveelheid condensaat, inclusief agressieve stoffen, kan een destructief effect hebben op de integriteit van de wanden van schoorstenen..

Gebruik een speciaal T-stuk om de gasboiler op de schoorsteenstructuur aan te sluiten, waarop een apparaat voor het verzamelen van condensaat is gemonteerd

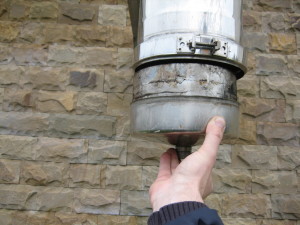

Onderin de schoorsteen moet een condensaatafscheider aanwezig zijn in de vorm van een uitneembare kunststof of RVS bak. Gegalvaniseerd staalglas is niet verboden voor gebruik, maar het zal vaak moeten worden vervangen.

Om de structuur te beschermen, wordt het aanbevolen om niet alleen de schoorsteen uit stenen te leggen, maar ook om de hoes uit te voeren, d.w.z. steek er een speciale roestvrijstalen buis in. Dergelijke buizen zijn duurzaam en goed bestand tegen corrosie..

Een alternatieve oplossing voor het tegengaan van condensatie kan voering zijn, d.w.z. installatie van een speciale flexibele schoorsteen. Een speciale container wordt gebruikt om condensaat op te vangen. Het wordt geïnstalleerd net onder de plaats waar de ketelleiding aansluit op de schoorsteen..

Regel # 3 – Een doorsnedevorm van een structuur kiezen

De traditionele cilindrische vorm van de schoorsteen wordt als optimaal beschouwd voor een efficiënte verwijdering van verbrandingsproducten. Bovendien is het gemakkelijker om preventief te reinigen in een dergelijke schoorsteen..

Schoorstenen met een doorsnede in de vorm van een ovaal worden als redelijk acceptabel beschouwd, hoewel niet zo handig. Vierkante constructies hebben ook bestaansrecht, maar de stuwkrachtindicatoren daarin zijn meestal verminderd..

Regel #4 – hellingen, bochten, richels maken

Optimaal voor een staande gasboiler is een verticale schoorsteen zonder richels. In de praktijk is het niet altijd mogelijk om een ​​dergelijke opstelling van de constructie te bereiken..

Afwijking van de verticaal is niet meer dan 30 graden toegestaan. In dit geval moet u ervoor zorgen dat de afmetingen van het gedeelte van het hellende gedeelte voldoen aan de wettelijke vereisten..

In dit geval moet de pijp zelf, die de schoorsteen en de ketel verbindt, een strikt verticaal gedeelte bevatten met een hoogte van een halve meter of meer. Natuurlijk kunt u, indien nodig, sommige delen van de schoorsteen horizontaal maken, maar het mogen er niet te veel zijn..

Bij het installeren van een schoorsteenconstructie voor een gasboiler is de aanwezigheid van schuine secties toegestaan, de helling moet 60 ° of meer graden zijn ten opzichte van de horizon, de lengte van de schuine sectie is maximaal 1 m

Als de hoogte van de kamer waarin de schoorsteen is geïnstalleerd bijvoorbeeld ongeveer drie meter is, mag de totale lengte van de horizontale secties van de schoorsteen deze afmetingen niet overschrijden..

Hoewel, zoals eerder vermeld, hoe dichter het schoorsteenontwerp bij de verticale staat, hoe beter. Het is niet toegestaan ​​dat de helling van de schoorsteen naar de ketel meer dan 0,1 graad bedraagt. Wat betreft de windingen van de schoorsteenstructuur, hun maximale aantal is drie windingen, niet meer.

Regel # 5 – Correcte leidingverbinding

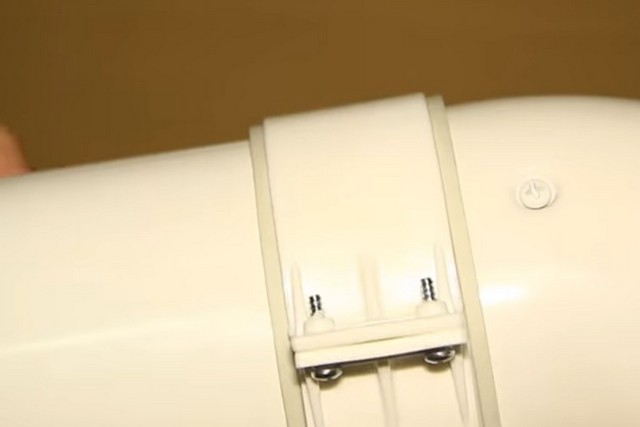

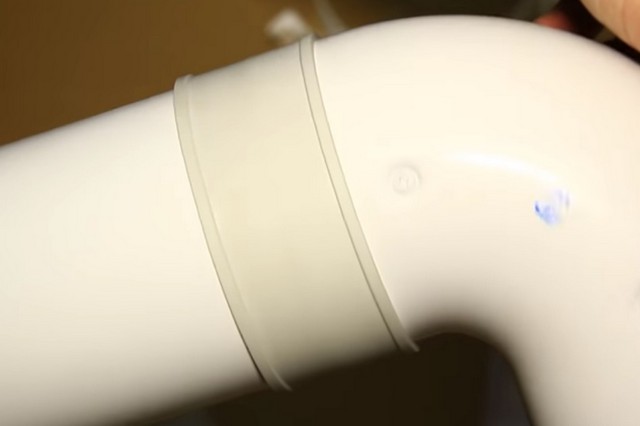

Om afzonderlijke delen van de schoorsteenstructuur te verbinden, worden speciale klemmen gebruikt. De helling van de bocht van de schoorsteenstructuur kan 15-90 graden zijn. Tussen de verbindingsleidingen en andere oppervlakken moet een bepaalde afstand worden aangehouden..

Het hangt af van met welke materialen deze oppervlakken zijn bedekt. Op plaatsen waar brandbare of zelfs nauwelijks brandbare materialen worden gebruikt, is het raadzaam om een ​​afstand van minimaal 25 cm aan te houden.

De afstand tot oppervlakken bedekt met brandwerende materialen moet minimaal 5-10 cm zijn.Gebruik asbestkarton, metselwerk, enz. Om de schoorsteen te beschermen tegen brandbare materialen..

Bij het installeren van een schoorsteen voor een gasboiler, moeten alle elementen stevig worden vastgemaakt, waarbij de juiste stap tussen de bevestigingsmiddelen behouden blijft

Bijzondere aandacht moet worden besteed aan de verbindingspunten van afzonderlijke delen van de schoorsteenstructuur. Ze moeten gemaakt zijn van duurzame materialen die niet buigen onder invloeden van buitenaf.

Alle schoorsteenbevestigingselementen moeten dezelfde kenmerken hebben. Horizontale of schuine delen van de schoorsteen mogen niet worden belast.

De schoorsteenelementen worden in elkaar gestoken tot een diepte gelijk aan of groter dan de helft van de buisdiameter. Op deze plaatsen zijn geen openingen toegestaan, de verbinding moet strak en strak zijn.

Bij lekkage van de aansluiting van afzonderlijke elementen van de schoorsteen kan koolmonoxide onzichtbaar de ruimte binnendringen. Daarom moet de staat van de schoorsteen periodiek worden gecontroleerd en moet een goede ventilatie worden georganiseerd in alle kamers waar schoorstenen worden gelegd..

Regel # 6 – de subtiliteiten van de locatie van de pijp op het dak

Schoorstenen moeten 50 cm of meer boven de nok van het dak uitsteken, terwijl de afstand van de rand van de borstwering tot de schoorsteen niet meer dan 150 cm mag zijn.Als de as van de schoorsteen zich op een afstand van 1-1,5 m bevindt vanaf de nok van het dak, dan moet deze 50 cm of meer boven het niveau van de nok uitsteken.

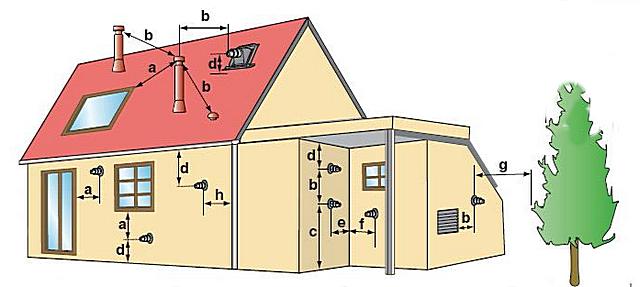

Dit diagram laat duidelijk zien hoe, in overeenstemming met de technische normen, de hoogte van de schoorsteen ten opzichte van de nok wordt bepaald zodat deze de tochtvorming niet hindert

Als de arbeid nog verder van de nok is, kan deze op dezelfde hoogte worden gemaakt als de nok. De buis kan zelfs nog lager zijn als deze op een afstand van meer dan drie meter van de daknok is verwijderd.

In dit geval moet u een voorwaardelijke lijn naar beneden trekken vanaf de rand in een hoek van 10 graden met de horizon. De hoogte van de schoorsteen moet deze markering bereiken. Het blijkt dat hoe verder de buis zich van de nok bevindt, hoe lager de hoogte moet zijn ten opzichte van de nok van het dak..

Er is geen schoorsteen op een plat dak, dus hier wordt, in overeenstemming met de normen, een schoorsteen met een hoogte van 100 cm geplaatst.Op het gecombineerde dak moet de hoogte van de schoorsteen ongeveer twee meter zijn.

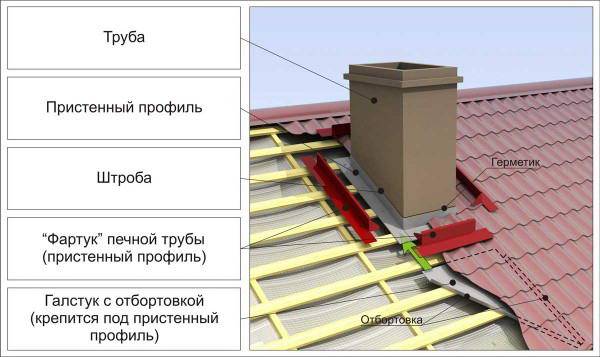

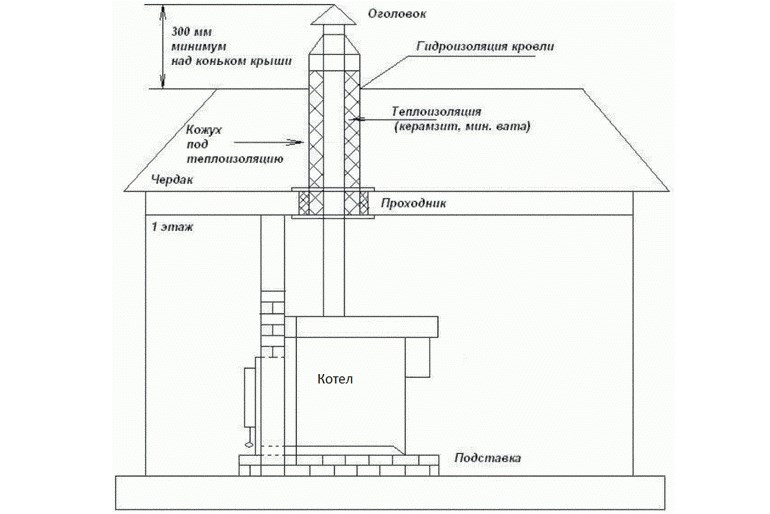

Het schoorsteengedeelte dat zich boven het dak en op de onverwarmde zolder bevindt, moet worden geïsoleerd om de trek te verbeteren en condensatie te voorkomen. Een van de opties voor een dergelijke isolatie is basaltschil

Het buitenste deel van de schoorsteen moet worden geïsoleerd. Als dit punt wordt verwaarloosd, zal condensatie zich ophopen op het oppervlak. Vocht kan de schoorsteen binnendringen, wat leidt tot de ontwikkeling van corrosieprocessen en schade aan de constructie..

Het deel van de schoorsteenconstructie, dat zich aan de buitenkant van het huis bevindt, heeft ook isolatie nodig. Onvoldoende isolatie kan ook de efficiëntie van de schoorsteen verminderen, de trek verminderen.

Als het niet mogelijk is om de schoorsteen door het bovenste plafond en het dak te leiden, worden coaxiale schoorstenen gebruikt. Deze optie kan door de muur naar buiten worden gebracht, terwijl de intensiteit van de verwijdering van verbrandingsproducten van blauwe brandstof helemaal niet afneemt.

Regel # 7 – Naleving van brandveiligheidsnormen

Bij het installeren van de schoorsteen moet rekening worden gehouden met de brandveiligheidseisen. Wanneer het kanaal door muren van verschillende materialen gaat, verschillen ze:

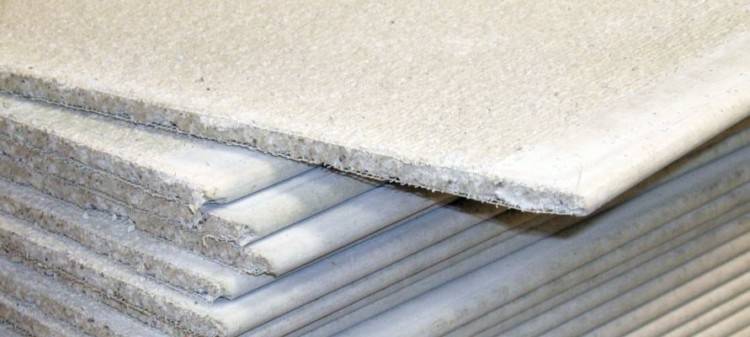

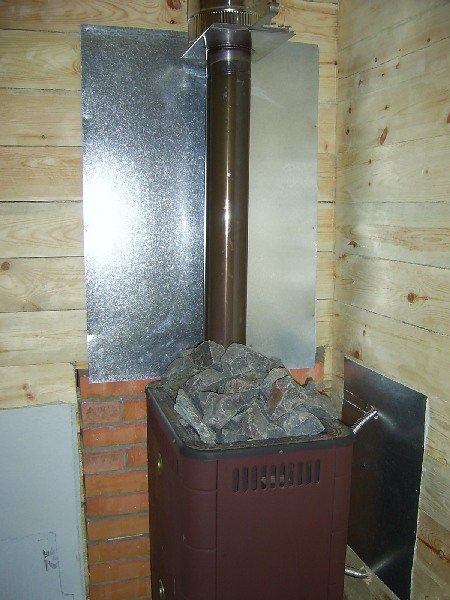

• als de muur van hout is, is isolatie van een brandwerend materiaal eromheen nodig en moet de buis zelf in asbest worden gewikkeld;
• in een bakstenen, betonnen muur is er voldoende isolatie van polyurethaanschuim.

Het ontwerp van de schoorsteen moet voldoen aan de eisen die zijn vermeld in de instructies die bij de ketel zijn gevoegd..

Schoorstenen van ketels die gas omzetten in thermische energie, voornamelijk van het shell-on-ontwerptype. Volgens het pack-on-schema wordt het kanaal direct op de vloerplaat van de verwarmingseenheid geïnstalleerd. Aansluiting op muurschoorstenen is echter toegestaan ​​door middel van sproeiers niet langer dan 40 cm.

Bij aansluiting op een muurschoorsteen dient er een opening van 14 cm te blijven tussen de onderste lijn van de aftakleiding en het brandbare plafond. Tussen de bovenste lijn van de aftakleiding en het brandbare plafond moet 50 cm worden gelaten, indien er is geen brandbeveiliging, 40 cm als er wel beveiliging is.

De doorgang van de schoorsteen door een brandbare structuur is uitgerust met niet-brandbare thermische isolatiematerialen of apparaten zoals zandbakken

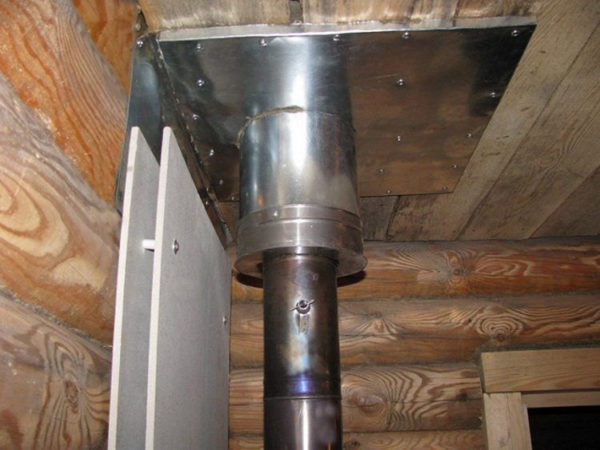

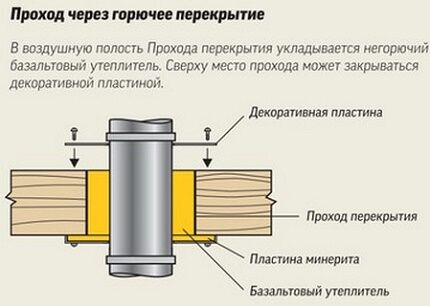

Het snijpunt van een brandbaar plafond is uitgerust met een doos met zand of een afdichting gemaakt van onbrandbare isolatie.

Opties voor schoorsteeninstallatie

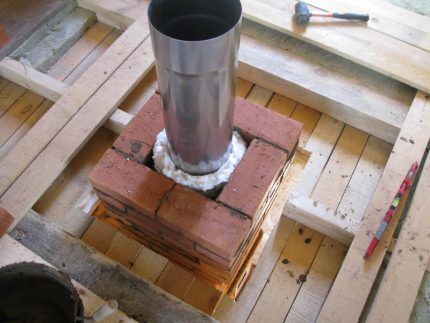

Onder de interne schoorsteen moet een fundering worden aangebracht. Als u ook een beschermend steenkanaal toevoegt, minimaliseert dit de hoeveelheid condensatie. Soms worden schoorstenen buiten bevestigd aan de muur waarachter de unit zich bevindt..

Intern ontwerp van de schoorsteen

Voordat u doorgaat met de installatie van de schoorsteen, wordt er een plaats voor gekozen. Markeer vervolgens de plaatsen waar het door het plafond en het dak zal gaan. Controleer de nauwkeurigheid van de markeringen zorgvuldig en maak openingen. De volgende stap is om het ketelmondstuk op de schoorsteen aan te sluiten en vervolgens de revisie en het T-stuk te monteren.

Een stalen plaat wordt bevestigd, de hoofdbeugel wordt geïnstalleerd, de buis wordt verlengd, indien nodig worden “knieën” gebruikt. In het contactgebied met de overlap worden sproeiers gebruikt. Ze nemen een plaat van gegalvaniseerd staal met een dergelijk gat zodat de buis er vrij doorheen kan gaan, en bevestigen deze aan het plafond. Klemmen worden gebruikt om de gewrichten te versterken. Elke 2 m wordt de schoorsteen bevestigd met klemmen, en elke 4 m – met beugels.

Het werk wordt voltooid door de naden op dichtheid te controleren. Neem hiervoor een zeepoplossing en breng deze aan op alle gewrichten. Als alles efficiënt is gedaan, zullen er op deze plaatsen geen luchtbellen verschijnen wanneer de unit op de schoorsteen is aangesloten.

Externe structuur apparaat:

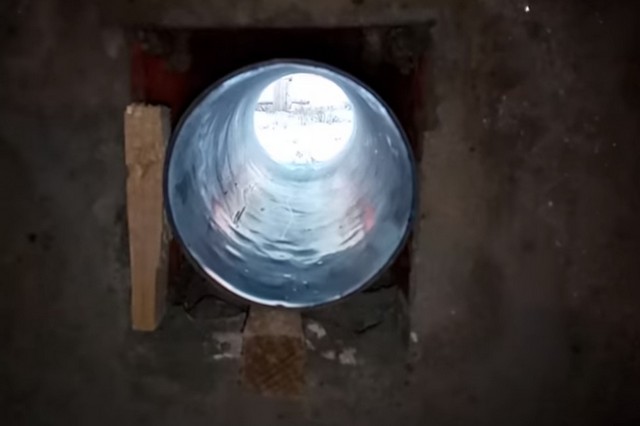

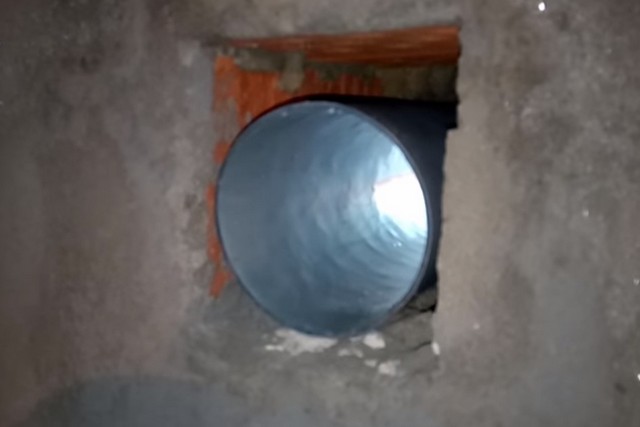

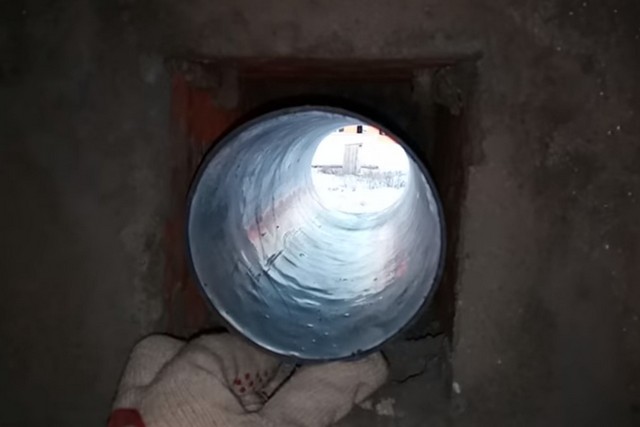

Voor een externe schoorsteen wordt een gat gemaakt in een blinde muur met een zodanige diameter dat een pijp met isolatie er vrij doorheen kan gaan. Nadat u het eerste element van de toekomstige schoorsteen in het gat hebt geïnstalleerd, bevestigt u het, wikkelt u het met isolatie. De volgende secties zijn toegevoegd vanaf de straatkant en regelen de verticaliteit met een loodlijn..

Een externe schoorsteen is veiliger, maar moet wel goed geïsoleerd zijn. In een gekocht ontwerp passen alle elementen goed, zodat de montage geen problemen oplevert.

De buis wordt met beugels aan de muur bevestigd totdat deze de gewenste hoogte heeft bereikt. Het proces wordt voltooid door de buis aan het ketelmondstuk te bevestigen en de verbindingen af ​​te dichten. Om de externe schoorsteen snel op te warmen, is deze over de gehele lengte geïsoleerd met basaltwol.

Installatie van een coaxiale schoorsteen

Dit type schoorsteen voert de verbrandingsproducten naar buiten af ​​en voorziet tegelijkertijd de ketelbrander van zuurstofrijke lucht. Bij dit ontwerp is extra ventilatie niet nodig..

De schoorsteen is gemaakt van ronde buizen – buitenstaal met een doorsnede van 10 cm en een wanddikte van 0,1 – 0,2 cm en binnen aluminium met een diameter van 6 cm. er zitten jumpers tussen.

Coaxiale schoorstenen worden geïnstalleerd voor ketels met een gesloten verbrandingskamer, gemaakt voor installatie aan de muur en op de vloer, evenals voor kolommen en andere gaseenheden.

Deze gasuitlaat heeft meerdere voordelen:

• structureel is de buis zo ontworpen dat gelijktijdig met de verwarming van de binnenkomende lucht de uitlaatgassen worden gekoeld;
• de schoorsteen verhoogt de efficiëntie van de apparatuur;
• heeft compacte afmetingen, daarom wordt het niet alleen gebruikt in particuliere huizen, maar ook in stadsappartementen;
• veilig – de uitlaatgassen komen niet in contact met de ruimtelucht en gaan niet via het ventilatiekanaal naar buiten, maar rechtstreeks in de atmosfeer;
• makkelijk te installeren.

Installeer een coaxiale schoorsteen zowel horizontaal als verticaal. Ongeacht de installatiemethode mag de maximale lengte van de schoorsteen niet meer dan 4 m zijn.Er zijn modellen met fundamentele parameters, speciaal ontworpen voor schoorsteen over lange afstanden.

Direct voor de installatie van een coaxiale schoorsteen produceren fabrikanten adapters met een speciaal ontwerp dat wordt gebruikt voor verticale overgangen door plafonds en daken. Om het systeem te beschermen tegen neerslag en te zorgen voor dichtheid in het gebied waar de buis door het plafond gaat, zijn er speciale koppen.

De afbeelding toont tips en verplichte vereisten voor de installatie van een coaxiale schoorsteen. Ze hebben allemaal betrekking op gasuitlaten voor ketels, waarvan het vermogen niet groter is dan 70 kW.

Bij gebruik van een coaxiale schoorsteen voor een wandketel wordt deze horizontaal geplaatst. In dit geval moet een helling van 3-5% worden gegarandeerd, anders komt er condensaat in de ketel..

De normen regelen niet alleen de afmetingen van de schoorsteen zelf voor een gasboiler, maar ook de locatie van het gat in de muur. Het moet minimaal 50 cm verwijderd zijn van het raam ernaast en minimaal 25 cm als het zich boven het raam bevindt..

Doe-het-zelf schoorstenen voor gasboilers

Net als bij andere verwarmingsapparatuur, kan een schoorsteen op een gasboiler worden gekocht bij gespecialiseerde winkels. Dit wordt een standaard modulair product, dat wordt gekozen rekening houdend met het type ketel en het vermogen..

Wat maak je een schoorsteen voor een gasboiler?

Een schoorsteen voor een gasboiler kan van verschillende materialen worden gemaakt. Het belangrijkste is dat het materiaal onbrandbaar is, bestand is tegen een chemisch agressieve omgeving en geen gassen doorlaat die door het rookkanaal ontsnappen..

Voor de vervaardiging van onderdelen van stalen schoorstenen wordt staal gebruikt met toevoeging van molybdeen, titanium en nikkel

Rekening houdend met de wettelijke vereisten voor de vervaardiging van de schoorsteen, worden de volgende materialen gebruikt:

• baksteen is een traditioneel materiaal voor de vervaardiging van schoorstenen voor kachels op vaste brandstoffen. Voor het leggen van de schoorsteen wordt gebruik gemaakt van brandwerende stenen van klasse A of B. Bij gebruik van gastoestellen wordt vaak een gecombineerde aanpak toegepast, waarbij als binnenkanaal een stalen of asbestcementbuis wordt toegepast;
• staal – gebruikt om schoorstenen van elke configuratie te maken. De kwaliteit en hittebestendigheid van het materiaal wordt bepaald door de legering, die wordt aangegeven door een speciale markering. Dus voor de vervaardiging van schoorstenen zijn producten gemaakt van staal AISI 316i, AISI 321 of AISI 310S beter geschikt;
• keramiek – een gebakken mengsel van klei en zand, waaruit gecombineerde schoorstenen worden gemaakt. Het binnenkanaal is gemaakt van een keramische buis met een bepaalde doorsnede. Als beschermende omhulling wordt een doos van geëxpandeerde kleibetonschaal of baksteen gebruikt.

Maken we een gedetailleerde vergelijking, dan is het beste materiaal qua prijs-kwaliteitverhouding verzinkt staal van de merken AISI 321 en AISI 310S. Schoorstenen van dergelijk staal zijn ontworpen voor rookgastemperaturen tot respectievelijk 800 en 1000 oC..

Keramische schoorstenen hebben hoge prestatiekenmerken, maar hun kosten zijn veel hoger dan die van staal

De gemiddelde levensduur van stalen schoorstenen is 13-17 jaar, maar vanwege de hoge unificatie van onderdelen is het niet nodig om het ontwerp volledig te veranderen. Tijdens de reparatie wordt slechts een deel van de uitgebrande modules vervangen.

Keramische schoorstenen hebben hoge prestatiekenmerken en een levensduur van meer dan 50 jaar, maar hun kosten zijn merkbaar hoger dan die van staal. Daarom wordt aanbevolen om dit type schoorsteen alleen te gebruiken als er voldoende geld is en u een structuur voor een lange tijd wilt bouwen. Het gebruik van bakstenen schoorstenen samen met gasapparatuur is ongerechtvaardigd, zowel wat betreft arbeidskosten als de uiteindelijke kosten van de constructie.

Schema’s en tekeningen

Maatberekening

Berekeningen voor de elementen van het rookgasafvoersysteem worden beperkt tot het bepalen van de belangrijkste parameters:

• Doorsnede van de hoofdleiding;
• Hoogte van het rookgaskanaal.

In dit geval moeten de verkregen gegevens altijd worden afgestemd op de SNiP-tabellen en de informatie die is gespecificeerd in de handleiding van de ketel. Laat me u eraan herinneren dat de hoogte van de buis niet minder dan 3 mag zijn, idealiter – 5 m.

De stuwkracht is afhankelijk van de correct geselecteerde buisdiameter.

Overweeg 2 opties voor het berekenen van de diameter van leidingen voor gasboilers:

• Door macht:

Het verwarmingsvermogen (in kW) wordt vermenigvuldigd met 5,5. Neem voor de berekening het paspoort (geen thermische) stroom. Als 2 units op één schoorsteen zijn aangesloten, wordt het paspoortvermogen opgeteld.

• Volgens SNIP:

We meten de diameter van de uitlaat van de ketel en selecteren de diameter van de binnenste buis niet minder dan deze waarde.

Hoe de parameters van de schoorsteen voor een gasboiler te berekenen?

Om een ​​schoorsteen correct te selecteren of te vervaardigen, is het noodzakelijk om de doorsnede van de schoorsteen te berekenen, evenals de hoogte ervan ten opzichte van het niveau van de nok. De totale hoogte van de schoorsteen is geselecteerd in overeenstemming met de voorschriften gespecificeerd in SNiP 2.04.05-91.

Tabel: afhankelijkheid van de doorsnede van de schoorsteen van het vermogen van de gasboiler

Schoorsteensectie, mm	Piekvermogen van een gasboiler, kW
120	24
130	dertig
170	45
190	55
220	80
230	100

Om de doorsnede van de buis te berekenen, wordt de volgende formule gebruikt – F = (K ∙ Q) / (4.19 ∙ √ˉ Н), waarbij:

• K is een constante waarde, waarvan de waarde varieert van 0,02 tot 0,03;
• Q is de maximale prestatie van de gasapparatuur gespecificeerd in de specificatie;
• H – ontwerphoogte van de schoorsteen volgens SNiP.

Voor gasboilers moet de minimale schoorsteenhoogte minimaal 5 m zijn. De hoogte ten opzichte van de nok wordt gekozen uit de regels die aan het begin van het artikel zijn beschreven. Bedenk dat de minimale hoogte ten opzichte van de nok minimaal 0,5 m . moet zijn.

Nadat het leidingoppervlak is berekend, moet de verkregen waarde worden vergeleken met de gegevens in de tabel. Indien nodig wordt de berekende diameter van het rookkanaal naar boven afgerond..

Zelf schoorsteen plaatsen

Om de schoorsteen te monteren, worden stalen buizen met één circuit of speciale sandwichbuizen met de vereiste diameter gebruikt. Als de eerste optie wordt gekozen, is het raadzaam om deze na het monteren van de schoorsteen te isoleren. In het tweede geval hoeft de schoorsteen niet geïsoleerd te worden..

Bij gebruik van een sandwichschoorsteen is extra isolatie van de schoorsteen niet nodig

Als voorbeeld geven we de technologie van het installeren van een stalen schoorsteen voor een gasboiler. Voor het monteren van de schoorsteen heeft u rechte stalen buizen van 50 of 100 cm lang, schoorsteenuitlaten 30 °, een doorgangskast voor wanden en plafonds, een deflector, krimpklemmen en een hittebestendige kit nodig.

Als de diameter van de uitlaatpijp niet overeenkomt met de diameter van de schoorsteen, wordt een geschikte adapter gebruikt. Het is beter om basaltwol als isolatiemateriaal te gebruiken..

De installatie van een schoorsteen voor een gasboiler wordt in de volgende volgorde uitgevoerd:

1. Op de uitlaat van de gasboiler wordt een enkelwandige of geïsoleerde leiding aangesloten. Hiervoor wordt de aftakleiding gecoat met een hittebestendige kit, waarna er een adapter op wordt gezet, die wordt vastgedraaid met een krimpklem.
2. Een vergelijkbare benadering wordt gebruikt om de adapter op de buis aan te sluiten. Eerst wordt het montage-uiteinde van de adapter afgedicht met een afdichtmiddel. Vervolgens wordt er een rechte buis op de gewenste diepte geschoven. Vervolgens wordt de verbinding vastgezet met een klem.

   Voordat u de schoorsteen monteert, is het raadzaam om de volledigheid te controleren op de aanwezigheid van alle modules en bevestigingsmiddelen

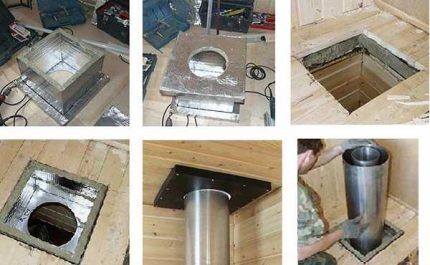

3. Om de schoorsteen door het plafond te trekken, moet u er een vierkant gat in maken. De grootte van het gat is zo gekozen dat er een afstand van minimaal 20 cm overblijft van de schoorsteen tot het plafond.
4. In het in het plafond gezaagde gat is een stalen kist gemonteerd. Voor de bevestiging worden stalen zelftappende schroeven met een lengte van 30-50 mm gebruikt. Vervolgens wordt een buis door de doos geleid, die is gemonteerd op een module die is aangesloten op een aftakleiding. De ruimte tussen de buis en de doos is gevuld met gemineraliseerde isolatie. Boven de doos is afgesloten met een stalen plaat.

   De schoorsteenafvoer door het plafond moet worden geïsoleerd met een stalen doos

5. Als na het inbrengen van de buis in de tussenzolder de verplaatsing ervan vereist is, wordt de 30o-knie geïnstalleerd volgens het hierboven beschreven schema. In andere gevallen wordt de installatie van een rechte buissectie uitgevoerd..
6. Om de schoorsteen door het dak te verwijderen, worden vergelijkbare acties uitgevoerd. Eerst wordt een vierkant gat van de gewenste grootte gesneden. Vervolgens wordt een montageplaat met een gat voor de buis geïnstalleerd. Vervolgens wordt een recht gedeelte van de schoorsteen gemonteerd. Als laatste wordt er een taps toelopende stalen of onbrandbare kunststof vuller op de schoorsteen geplaatst..

   Er moet een deflector worden geïnstalleerd aan de uitlaat van de schoorsteen

7. In de laatste fase wordt het resterende deel van de schoorsteen geïnstalleerd. Aan het einde van de buis zijn een kop en een deflector geïnstalleerd. Na montage wordt de prestatie van de geassembleerde constructie gecontroleerd. Hiervoor volstaat het dat de apparatuur een uur lang op 50-60% van het maximale vermogen werkt..

Bij het installeren van een externe schoorsteen wordt een 90° draaibare bocht gebruikt. De elleboog sluit rechtstreeks aan op de adapter, die ook op de aftakleiding van de gasboiler is gemonteerd.

Om de schoorsteen te verwijderen, moet u een gat in de steunmuur maken. De grootte van het gat wordt op dezelfde manier gekozen als in het geval van het plafond en het dak. Verder is in de wand een stalen kist gemonteerd waar de buis doorheen gaat. Basalt of minerale wol wordt gebruikt om de doos te vullen.

Om de buis opnieuw te draaien, wordt nog een bocht van 90° gemonteerd. Als draagconstructie wordt een speciale steun met een beugel gebruikt, die onder de draaibare elleboog wordt geïnstalleerd. De stap van het installeren van de ophangbeugels is 1-1,5 m. Verdere stappen zijn vergelijkbaar – het is noodzakelijk om de schoorsteen te monteren van rechte producten, die zijn verbonden met klemmen en afdichtmiddel.

Veel voorkomende fouten en problemen tijdens de installatie

Verkeerd ontwerp van rookgassystemen heeft ernstige gevolgen..

De gevaarlijkste fouten:

• Gebruik van poreuze materialen;
• Schoorsteen leggen door woonkamers;
• Verkeerd geïnstalleerde deflectoren;
• Leidingen leggen in ruimtes zonder ventilatie;
• Afvoer van uitlaatgassen naar ventilatie;
• Slechte bescherming van vloerconstructies en daken tegen contact met hete leidingen;
• Gebruik van één schoorsteen voor meerdere ketels (2 is toegestaan, maar met een afstand tussen de inzetstukken van beide ketels van minimaal 50 cm);
• Onjuiste selectie van de kanaaldoorsnede.

Onderhoud en reiniging

Bij het gebruik van een gasschoorsteen wordt minder roet gevormd dan bij het gebruik van ketels op vaste brandstoffen, maar desondanks zijn de schoorsteenpijpen periodiek vervuild en moeten ze worden gereinigd. Er zijn 2 manieren om de schoorstenen van gasapparatuur (ketels, boilers) te reinigen:

• Mechanisch

Reiniging wordt uitgevoerd met speciale borstels, schrapers, rollen. Het is noodzakelijk om gereedschappen te kiezen die de binnenwanden van de schoorsteen niet kunnen beschadigen. Het meest populaire hulpmiddel voor mechanische reiniging is tegenwoordig een stofzuiger..

• Chemisch

Het bestaat uit het spuiten van speciale verbindingen op de binnenwanden van de schoorsteen.

Deskundig advies

Tot slot – een paar tips van experts.

Onder invloed van de buitenlucht koelt de leiding af en neemt de temperatuur van de uitgaande gassen af, waardoor de trek afneemt. Deze problemen kunnen worden voorkomen door de schoorsteenpijp te isoleren..

Isolatie van schoorstenen gebeurt op verschillende manieren:

1. Bakstenen schoorstenen worden beschermd door het aanbrengen van een laag pleisterwerk, of (indien de zolder niet geïsoleerd is), steen- of basaltwol. Om de veiligheid van de isolatie te garanderen, is deze bovenop bedekt met folie..
2. Metalen schoorstenen kunnen ook worden geïsoleerd met onbrandbare isolatie.
3. Keramische rookafvoersystemen zijn geïsoleerd met geëxpandeerde kleiblokken en minerale wol.
4. Asbestleidingen moeten met uiterste zorg worden geïsoleerd. Dit materiaal explodeert bij oververhitting..

Hoe een oude schoorsteen te renoveren??

Als een gasboiler wordt opgenomen in een al lang bestaand verwarmingssysteem in plaats van een conventionele kachel, hoeft de bakstenen schoorsteen niet volledig te worden herbouwd. Het kan worden opgewaardeerd door mouwen. Er zijn twee manieren om dit te doen..

Methode nummer 1. Installeer een roestvrijstalen buis in de basis van de bestaande schoorsteen.

De pijp moet zo worden gekozen dat de hoogte gelijk is aan de hoogte van de oude schoorsteen en de diameter overeenkomt met de ketelpijp. De opening tussen de wanden van de bestaande schoorsteen en de buis wordt opgevuld met warmte-isolerend materiaal zoals schuimglas, geëxpandeerde klei of perliet.

Methode 2. Furan-Flex-technologie toepassen. Deze optie is duurder dan de eerste, maar de diameter van de schoorsteen blijft ongewijzigd. Het materiaal is vorstbestendig, leent zich niet voor corrosie, de diameter varieert van 6 tot 100 cm.

Video: sandwichpijpschoorsteen voor een gasboiler

DIY bakstenen schoorsteen

De constructie van de bakstenen schoorsteen is een uitsluitend verticaal kanaal met een vierkante of rechthoekige dwarsdoorsnede. Voor het leggen van een bakstenen schoorsteen wordt een massieve keramische baksteen gebruikt, die op een mortel wordt gelegd. Het buitenste gedeelte van het kanaal is aangelegd met gewone bakstenen die overeenkomen met de stijl van woningbouw, die te zien is op talloze foto’s van bakstenen schoorstenen. Als het huis is betegeld met steen of gepleisterd, kunt u de schoorsteen op dezelfde manier plaatsen..

Voorbereiding van mortel voor het leggen van een bakstenen schoorsteen

De samenstelling van de mortel voor het leggen van een bakstenen schoorsteen wordt gekozen rekening houdend met welk deel van de buis is aangelegd: extern of intern. Voor de constructie van het buitenkanaal wordt dezelfde mortel gebruikt als voor het metselwerk van de dragende muren van de woningbouw. Het is gemaakt van cement, zand, water en kan uitharden in lucht en water. Het mengsel wordt in een zodanig volume bereid dat het binnen een uur is uitgewerkt, omdat het snel hard wordt..

Om ervoor te zorgen dat het mengsel niet bezwijkt onder invloed van een agressieve omgeving, wordt het aanbevolen om er speciale additieven aan toe te voegen, die de plasticiteit, sterkte en zuurbestendigheid verhogen. Dankzij deze additieven kunt u de kwaliteit van het metselwerk zelf verbeteren, de bouwsnelheid en de duurzaamheid van het uitgevoerde werk verhogen..

Met verschillende toevoegingen kunnen de eigenschappen van de schoorsteenmetselmortel worden verbeterd.

De voorbereiding van een mortel voor een bakstenen schoorsteen die een huis binnengaat, is gebaseerd op het gebruik van vuurvaste klei en chamotte in een verhouding van 1: 1. Dergelijke mengsels doen het uitstekend bij hoge temperaturen, ze zijn duurzaam en stoten niet uit schadelijke stoffen. Om het kleimengsel kracht te geven, kun je tafelzout aan de samenstelling toevoegen (ongeveer 120-150 g per emmer).

Behulpzaam advies! De sterkte van de schoorsteenmortel kan worden verhoogd door portlandcement toe te voegen in een verhouding van 1 kg per emmer.

Wanneer u met uw eigen handen een bakstenen schoorsteen legt, kunt u kant-en-klare mengsels kopen die zich onderscheiden door hittebestendigheid en zuurbestendigheid. Door de oplossing zelf te bereiden, kunt u de kosten van het bouwen van een schoorsteen verlagen.

Het is heel goed mogelijk om met uw eigen handen een bakstenen schoorsteen te bouwen – de onderstaande video helpt u in detail kennis te maken met de bouwfasen, rekening houdend met alle basisvereisten.

De haalbaarheid van het gebruik van een bakstenen schoorsteen voor een gasboiler

Gezien de voor- en nadelen van bakstenen schoorstenen, is het mogelijk om conclusies te trekken over het gebruik ervan in combinatie met gasboilers. Hun voordelen zijn onder meer:

• de waarschijnlijkheid van het gebruik van een bestaand schoorsteenkanaal, waardoor de schoorsteenkosten worden verlaagd;
• het vermogen om te werken in combinatie met gasapparatuur met een open verbrandingskamer;
• aanvaardbare materiaalkosten voor de constructie en decoratie van de structuur;.

De duurzaamheid van bakstenen kanalen wordt alleen waargenomen wanneer ze worden gebruikt voor open haarden of kachels. Als ze worden gebruikt voor gasboilers, zal zich vanwege de lage temperatuur van de verbrandingsproducten condensaat vormen op de kanaalwanden en zullen zware bedrijfsomstandigheden in een agressieve omgeving leiden tot de geleidelijke vernietiging van metselwerk en verslechtering van de prestaties.

Bovendien zijn de vereisten voor dergelijke schoorstenen strenger:

• onberispelijk metselwerk – als de vaardigheden niet genoeg zijn, moet een gekwalificeerde metselaar worden uitgenodigd om te werken, wat een forfaitair bedrag kost. Prijzen voor werk: ruw bakstenen schoorsteenmetselwerk vanaf 6000 roebel per 1 m³, geconfronteerd met metselwerk – 2500 roebel. voor 1 m²;

Schema’s voor het aansluiten van een gasboiler op een bakstenen schoorsteen

• de onmogelijkheid om een ​​complexe configuratie van het kanaal uit te voeren (als u bijvoorbeeld een balk in de vloer moet omzeilen);
• het gebruik van het oude kanaal moet worden uitgevoerd met een huls;
• de behoefte aan thermische isolatie.

De nadelen van een dergelijk systeem zijn onder meer een afname van de tractie tijdens het verwarmen van de steen. De juiste schoorsteen voor een gasboiler is dus een bakstenen kanaal samen met een stalen of keramische voering. De foto van bakstenen schoorstenen laat zien dat de voeringen zijn uitgerust tijdens het leggen van het kanaal. In dit geval is het noodzakelijk om een ​​opening te laten tussen de voeringbuis en het steenoppervlak. Dit is nodig zodat de buis in het kanaal kan bewegen..

Overlapping tussen vloeren

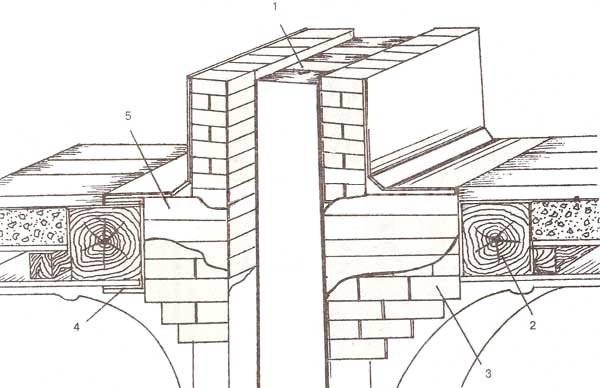

Onderstaande afbeelding toont de doorgang van de schoorsteen door een houten vloer. Aan de linkerkant is een doorgangsinrichting met 2 lagen asbest, dan is de afstand van de buis tot de houten vloerbalk 1 steen, dat wil zeggen 250 mm. En rechts wordt de optie zonder asbest getoond, in dat geval moet de afstand van de schoorsteen tot de houten vloerbalk minimaal 1,5 baksteen zijn, dat wil zeggen 380 mm.

Leidinghoogte boven het dak

Onderstaande figuur toont een algemeen diagram van de hoogte van de leiding boven een schuin dak..

De hoogte van de schoorsteen boven het dak wordt genomen als:

• niet minder dan 500 mm indien geplaatst nabij de nok van een hellend dak of in het geval van een plat dak;
• niet minder dan 500 mm boven de nok van het dak met een afstand van de asuitlaat van de buis minder dan 1500 mm van de borstwering of nok;
• niet onder de nok van het dak wanneer de schoorsteenas 1500 tot 3000 mm van de nok verlaat;

• niet lager dan een denkbeeldige lijn die vanaf de nok onder een hoek van 10° met de horizon naar beneden wordt getrokken, wanneer de schoorsteenas zich meer dan 3000 mm van de nok uitstrekt.

Methode voor het aansluiten van een tweekanaalsschoorsteen op een verwarmingsketel

1. De eerste stap is om te gaan markeren. Voor het wandmodel is het toegestaan ​​om direct na installatie van de adapter met een rechte hoek de conclusie te trekken. Als u een staande ketel heeft, moet u het schoorsteenkanaal 90-100 cm omhoog brengen en pas dan een gat in de muur uitrusten.
2. Na gedetailleerde markering wordt een gat met de vereiste diameter geboord met een kernboor en een boor in een hoek van 3 graden ten opzichte van de muur. Houd er rekening mee dat naast de buis een isolerende O-ring in het gat wordt geïnstalleerd..
3. Vervolgens wordt een adapteradapter aangesloten, voor de betrouwbaarheid van de dockingplaats wordt een speciale krimpklem van duurzaam staal gebruikt, deze wordt vastgedraaid met een schroevendraaier.
4. In de muur wordt een asbestbuis en een zachte afdichtingsmanchet aangebracht. Het rechte deel wordt naar de binnenplaats geleid, in de ketelbuis sluit het aan op de draaibare elleboog, waarna de klem weer wordt aangebracht.
5. Het gat in de muur is grondig geïsoleerd met hittebestendige pakkingen. In de directe contactgebieden met de muur wordt een kit aangebracht die bestand is tegen verwarming tot 300 graden Celsius, en het mondstuk zelf wordt bevestigd op zelftappende schroeven (bij voorkeur gecoat met zink). Naar eigen goeddunken kunt u een deflector en bescherming tegen sterke windstoten plaatsen.

Stapsgewijze instructies voor het bouwen van een rookafvoersysteem

Schoorsteenlocatie-opties voor een gasboiler Hoe een sandwichschoorsteen te installeren?

De procedure voor het aanbrengen van een schoorsteen zal worden beschouwd aan de hand van het voorbeeld van het construeren van een sandwichsysteem uit buizen. Dit is de meest optimale en veelzijdige oplossing. Er zijn 2 methoden om zo’n structuur te monteren: binnen en buiten het huis. Verken beide opties en kies degene die bij je past.

Buiten het gebouw

Installatieschema gasschoorsteen Schoorsteenpositie voor gasboiler

Eerste stap. We verbinden een doorgangselement dat ontworpen is om door de muur te leggen, aan op de buis van de verwarmingseenheid.

Tweede stap. We brengen markeringen aan op het oppervlak van de muur in overeenstemming met de afmetingen van het doorgangselement en snijden de opening uit.

Derde stap. We halen de schoorsteen uit de kamer.

Vierde stap. We voeren een grondige isolatie uit van het gat en de leidingen die er doorheen gaan.

Vijfde stap. We bevestigen een T-stuk met een revisie aan de buis en plaatsen dan een plug

Zesde stap. We bouwen de schoorsteen op door nieuwe schakels te bevestigen tot de gewenste lengte is bereikt. Nadat we de geplande hoogte hebben bereikt, installeren we een taps toelopende punt op de buis. Het beschermt het systeem tegen regen en wind. We gebruiken beugels om de buis aan de muur van het gebouw te bevestigen. De stap van het plaatsen van de bevestigingselementen mag niet minder zijn dan 200 cm.

Zevende stap. We versterken alle verbindingen van de constructie met klemmen. We zetten ze vast met draad of bouten.

Achtste stap. We schilderen de schoorsteen met een speciale hittebestendige verf- en laksamenstelling. Het zorgt voor een goede bescherming van het materiaal tegen roest..

In het huis

We beginnen met de voorbereiding:

• we schetsen de gaten voor de buis in de plafonds en het dak;
• het controleren van de markeringen met de afmetingen van de pijp, maken we een opening voor de schoorsteen.

Eerste stap. We verbinden de adapteradapter met de aftakleiding van de unit.

Tweede stap. Installeer het T-stuk en revisie.

Derde stap. We beginnen met het opbouwen van de schoorsteen.

Indien nodig voeren wij werkzaamheden uit met behulp van de zgn. knieën. Op de plaatsen waar de buis de vloeren kruist, gebruiken we een speciale beschermbuis.

Vierde stap. Op de schoorsteen leggen we een roestvrijstalen plaat. Vooraf snijden we een gat in de plaat dat iets groter is dan de diameter van de buis. Zo’n blad moet aan beide zijden van elke verdieping zijn..

Vijfde stap. Versterking van de verbindingen van de constructie met klemmen.

Zesde stap. Bevestig indien nodig de buis aan de zolderbalken. Hiervoor gebruiken we beugels (elke 400 cm) en muurklemmen (elke 200 cm).

Zevende stap. We monteren een kegelvormige punt (deflector) bij de schoorsteenuitlaat.

Isolatie van de rookafvoerstructuur

Op de contactpunten van de elementen van de schoorsteen met ontvlambare materialen, is het noodzakelijk om betrouwbare thermische isolatie uit te rusten. Bedek hiervoor de doorvoer met basaltwol met een folielaag. Bevestig de isolatie met een brandwerende mastiek. Leg daarnaast minerale wol rond de omtrek van elke opening in scheidingswanden en plafonds.

Zorg er aan het einde van de installatie-activiteiten voor dat elke naad van het systeem strak zit. Om dit te doen, volstaat het om een ​​​​eenvoudige zeepoplossing op de naden aan te brengen. Het verschijnen van zeepbellen duidt op een schending van de dichtheid van het systeem. Los eventuele problemen zo snel mogelijk op.

Een sandwichschoorsteen installeren

De eerste fase van de installatie van de bevestigde structuur is het ponsen van een gat in de buitenmuur en het voorbereiden van het leggen van een horizontaal gedeelte. In een huis gebouwd van brandbare materialen, wordt de opening gemaakt rekening houdend met de brandmarge (38 cm van de rand van de houten muur tot de binnenpijp van de sandwich) en de installatie van de flens van de doorgang, zoals weergegeven in de foto.

Opmerking. In brandwerende constructies gemaakt van bakstenen en schuimblokken is een brandblusapparaat niet vereist. Een metalen huls wordt in de opening gelegd en een deel van het gaskanaal wordt ingevoegd met de spleetafdichting met onbrandbaar materiaal.

Werk aan de installatie van een modulaire sandwich en aansluiting op een gasboiler wordt in de volgende volgorde uitgevoerd:

1. Monteer het onderste deel van het zijkanaal, inclusief 2 T-stukken en een condensafvoersectie. Bevestig het horizontale gedeelte dat zich uitstrekt in het gat.
2. Probeer het geheel tegen de muur en bepaal de montageplaats voor het steunkussen. Zet het vast en installeer het onderste deel door de buis in de muur te duwen. Neem de verticale in acht, controleer de positie van de unit met een gebouwniveau.
3. Monteer na het bevestigen van het onderste deel van het rookkanaal het verticale gedeelte. Verbind de rechte delen zodanig dat de bovenste schaal op de onderste wordt geplaatst en de rookgaspijp daarentegen naar binnen wordt gestoken (montage “door condensaat”).
4. Monteer de wandschouw met tussenruimten van niet meer dan 2,5 m. De beugels mogen de verbindingen van de secties niet raken..
5. Leg het horizontale deel van de sandwich tot aan de gasboiler en plaats de adapter. Bevestig de schoorsteen met klemmen aan bouwconstructies met een maximale steek van 1,5 m.
6. Sluit de warmteopwekker met een stuk enkelwandige RVS pijp aan op de schoorsteen.

Herinnering. Vul in een houten huis de opening tussen de uiteinden van de muur en de kruispijp met basaltvezel en installeer vervolgens aan beide zijden metalen flenzen.

Rechte secties worden eenvoudig in elkaar gestoken en met klemmen bevestigd, het is niet nodig om de voegen met kitten te smeren. Als trimmen nodig is, wordt het onderste uiteinde van de sectie ingekort, waar de isolatie gelijk ligt met de metalen platen. Een beschermende kegel wordt op de bovenste snede van de schoorsteen geplaatst.

Detail voor binneninstallatie

Het leggen van het rookafvoerkanaal in het gebouw wordt op dezelfde manier uitgevoerd, alleen moet u de structuren twee keer of zelfs drie keer passeren. Overal worden dezelfde regels voor de opstelling van het snijden in acht genomen bij het oversteken van brandbare plafonds en muren. Aan het einde moet je het dak zorgvuldig afdichten bij de buisdoorgang, zoals in de video wordt gedaan:

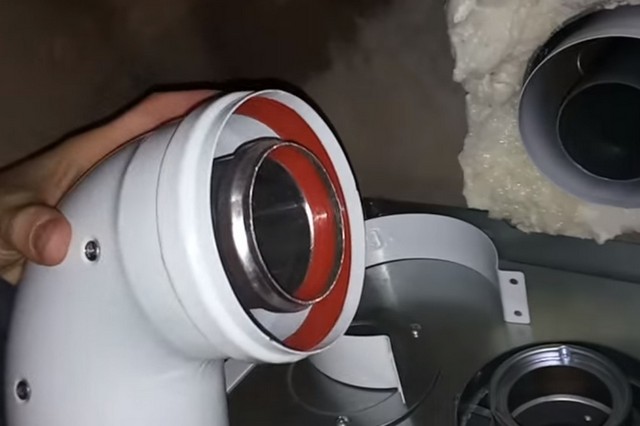

Het apparaat van een typische coaxiale schoorsteen – waaruit het systeem is samengesteld

Het aanbod aan coaxiale schoorstenen die te koop worden aangeboden is zeer breed. Ze kunnen worden ontworpen voor een specifiek merk of zelfs een ketelmodel, of een zekere veelzijdigheid hebben, van verschillende materialen zijn gemaakt, alleen een basisconfiguratie hebben of worden uitgebreid met extra units en modules. Maar voor het grootste deel – ze bestaan ​​uit ongeveer dezelfde onderdelen en samenstellingen.

Laten we eens kijken naar het voorbeeld van een standaardset van het Italiaanse bedrijf “STOUT”, ontworpen voor een niet-condenserende gasketel met turbocompressor “Baxi”.

Illustratie Korte beschrijving

	De kit wordt geleverd in een kartonnen doos. Het verpakkingslabel geeft de belangrijkste kenmerken aan – voor doorgang door een muur, diameters van de binnen- en buitenpijpen 60/100 mm, compatibiliteit met Baxi-wandketels van het niet-condenserende type. De totale lengte, rekening houdend met de bocht en het rechte stuk, is 850 mm. Vaak is deze lengte ruim voldoende voor de installatie van een compleet systeem..
	Wat zit er in de basiskit? 1 – coaxiale buis 750 mm lang met een buitenste deflectorkop 2 – aftakadapter voor het aansluiten van de coaxiale leiding op de verwarmingsketel. 3 – twee EPDM rubberen manchetten voor het afdichten van verbindingen – de overgang van de ketel naar de adapter en van de adapter – naar de coaxiale buis. 4 – twee kunststof klemmen voor betrouwbare bevestiging van de verbindingsknopen. 5 – twee elastische flenspluggen voor decoratieve decoratie van de leidingdoorgang door de muur vanuit de binnenruimte en vanaf de straatkant. 6 – technisch gegevensblad van de kit met een specificatie van onderdelen, gedetailleerde instructies voor installatie en bediening. Laten we elk van de elementen eens nader bekijken..
	Coaxiale pijp. Bij dit model is de buitenbuis gemaakt van slagvast hittebestendig kunststof. De afbeelding toont het uiteinde van de buis, die op straat moet liggen. De rand (aangegeven door de pijl) is duidelijk zichtbaar waartegen de uitsteeksels van de kopdeflector zullen aanliggen. Dat wil zeggen dat de binnenband precies op dezelfde plaats wordt geplaatst als de fabrikant het heeft bedoeld..
	De tegenoverliggende rand van de buitenbuis heeft niet zo’n rand. Vanaf deze kant mag de buis op de gewenste maat worden gesneden.. In de buitenbuis met een diameter van 100 mm zit een binnenste, metalen, met een kop aan het uiteinde. De pijlen tonen de uitsteeksels van het hoofd, dat tegen de rand zal rusten.
	En dit – de deflector zelf wordt apart getoond. Het doel is om het uitlaatkanaal te beschermen tegen windstoten, die in sommige gevallen de normale circulatie van de inlaatlucht en uitgestoten verbrandingsproducten kunnen verstoren.. Het beschermt ook tegen groot puin en tegen vogels, die in de zomer vaak zin hebben in pijpen om te nestelen.. Bovendien zal de dop door zijn massiviteit, hoge warmteoverdracht en verhoogde warmtecapaciteit tot op zekere hoogte voorkomen dat ijspegels bevriezen door uitstromend condensaat.. De vormen van de koppen kunnen verschillen – van slechts een van de eenvoudige opties.
	Exacte centrering van de binnenste buis in de buitenste wordt verzekerd door dergelijke inzet-nietjes.
	Nadat de binnenband is geplaatst, wordt deze uitgelijnd met de buitenste. De getoonde rand van de binnenbuis is gelijk en kan, net als bij de buitenbuis, indien nodig op de gewenste lengte worden gesneden.
	Het volgende structurele element is een adapter die nodig is om een ​​coaxiale schoorsteen op een gasboiler aan te sluiten. In de beschouwde uitvoering heeft deze de vorm van een conventionele bocht van 90 graden. Het ontwerp is hetzelfde coaxiaal. Aan beide zijden van de binnenbuis bevinden zich moffen, waarin in speciale groeven afdichtingsmanchetten van hittebestendig siliconen zijn gelegd. Ze zorgen voor de dichtheid van de interne gasuitlaat. De ene kant wordt met een flare op het ketelmondstuk geplaatst, de pijp die naar buiten leidt, wordt in de tweede gestoken. Dit is een van de eenvoudigste adapters. Voor sommige ketels zijn speciale nodig – met de meegeleverde figuur-, slot- of schroefverbinding. Dit alles is vastgelegd in de paspoorten van de ketel en de coaxiale schoorsteen..
	Er is geen mofaansluiting op externe leidingen voor het getoonde model – ze worden end-to-end gemonteerd. Elke verbinding wordt afgedicht met zo’n brede manchet..
	De aansluiting van de coaxiale leiding met een aftakking (adapter) gebeurt in de volgende volgorde:. Eerst wordt er een rubberen manchet om de buis gedaan. Er zit een uitstekende riem in het midden van de manchet – deze moet tegen het uiteinde van de buitenste pijp rusten.
	Vervolgens wordt de binnenste metalen buis in de mof van het binnenkanaal van de adapter gestoken, waarin de afdichtingsmanchet in de groef wordt gelegd..
	De buis wordt naar voren geleid tot de volledige diepte van de mof, totdat deze stopt.
	Daarna worden de uiteinden van de buitenste pijpen samengevoegd in de buitenste brede manchet.. Het uiteinde van de tweede pijp rust ook tegen de rand, maar al vanaf de andere kant.
	Zo ziet de connector eruit na het docken.. Nu moet het eindelijk worden gerepareerd en verzegeld..
	Beide taken worden opgelost door de plastic klem te installeren die bij het systeem wordt geleverd.. Elke klem heeft twee bevestigingsschroeven.
	De kraag wikkelt zich precies in het midden van de verbindingseenheid om de buis – hij past perfect tussen de uitstekende randen van de manchet. En dan worden de schroeven geplaatst en vastgedraaid met een schroevendraaier.
	De verbindingsknoop na de definitieve fixatie ziet er als volgt uit:. Over de betrouwbaarheid ervan bestaat geen twijfel meer..
	In feite is een systeem met slechts één aansluiting natuurlijk niet voldoende. Dit betekent dat extra onderdelen in de benodigde hoeveelheid worden ingekocht.. Dit kan een recht stuk coaxiale leiding (verlenging) van de gewenste lengte zijn. In dit voorbeeld is dit een verlenging van 500 mm. De set bevat een externe brede manchet en een klem met schroeven. De verlenging kan vanaf de zijkant van het platte (niet voorzien van een bel) uiteinde op de gewenste maat worden gesneden.
	En aan de zijkant van de mof in de binnenste metalen buis wordt precies dezelfde afdichtingsmanchet in de groef gelegd als op de adapter.
	Ellebogen worden gebruikt om de richting van de buis te veranderen. Ze zijn van twee soorten:. Afgebeeld is een pakket met een bocht van 90 graden. Bevat wederom een ​​brede rubberen manchet en een klem met schroeven.
	De kraan zelf lijkt erg op de adapter die hierboven al is besproken …
	…met het enige verschil dat op de binnenbuis de montagemof met de kraag in de groef zich slechts aan één kant bevindt. En aan de andere kant – een plat uiteinde om te koppelen met een mof van een coaxiale pijp die is verbonden met de uitlaat.
	Er zijn bochten met een draaihoek van 45 graden – hun ontwerp en uitrusting zijn vergelijkbaar.
	Voorbeelden van geassembleerde knopen (hoewel niet volledig bedekt met klemmen) met een rechte hoekrotatie …
	… en onder een hoek van 45 graden.
	Voor penetratie door de muren wordt er een raam in uitgesneden met een diameter van ongeveer 10 mm groter dan de diameter van de buitenpijp van het coaxiale systeem. Vaak is in dit venster een huls voorgeïnstalleerd om contact van de coaxiale buis met een stijf muurmateriaal dat mechanische schade kan veroorzaken, uit te sluiten (vooral belangrijk voor baksteen, gewapend beton, blokmuren). De resterende spleet wordt opgevuld met warmte-isolerend, hittebestendig materiaal (voor houten wanden). Het kunnen bijvoorbeeld stroken basaltwol zijn. Voor stenen muren is het opvullen van de opening met polyurethaanschuim voldoende..
	Na het installeren van de buis wordt de penetratie in de muur vanaf de zijkant van de kamer en vanaf de straatkant afgesloten met decoratieve flenzen (polymeer of rubber). Het is belangrijk – er mogen geen verbindingsknopen op het penetratiegedeelte zijn – ze moeten allemaal in de kamer blijven. Dat wil zeggen, om door de muur en het buitenste gedeelte van de schoorsteen te gaan, wordt alleen een hele sectie van een coaxiale pijp met een kop gebruikt.
	Zo ziet het buitenste gedeelte van de coaxiale schoorsteen eruit nadat de montage is voltooid..
	Voor verschillende modellen ketels worden aanbevelingen gegeven over de grootte en richting van de leidinghelling voor een vrije afvoer van het gevormde condensaat. In dit voorbeeld wordt aanbevolen om ongeveer 3 graden naar beneden te hellen..
	Een andere, meer rationele optie is een voorkeur voor de ketel.. Tegelijkertijd wordt een andere “link” toegevoegd aan de schoorsteenstructuur – een condensaatcollector. Het is uitgerust met een afvoergat, waaraan een flexibele slang is bevestigd via een speciale sifon, waardoor het verzamelde condensaat wordt afgevoerd naar de afvoer (riool). Deze benadering sluit bevriezing van ijs op de schoorsteenkop uit..
	De afbeelding toont een optionele kit – een condensopvangbak met een sifon, slangen en de benodigde bevestigingsmiddelen. De collector heeft dezelfde coaxiale uitvoering en wordt volgens de algemene regels in het systeem ingebouwd.. De afvoerleiding moet aan de onderkant zitten en er is al een sifon met een slang op aangesloten.

Het getoonde voorbeeld is natuurlijk niet een soort “dogma” – in andere modellen van coaxiale schoorstenen kunnen er verschillen zijn in de materialen voor de vervaardiging van de buiten- en binnenpijpen (roestvrij staal, gegalvaniseerd) en enkele nuances van montage assemblages. Maar het principe van de algemene vergadering blijft hetzelfde..

Nog een nuancering. Sommige ketels hebben twee afzonderlijke aftakleidingen in het bovenste gedeelte – een voor de toevoer van lucht en de andere voor het afvoeren van verbrandingsproducten. Dergelijke eenheden kunnen respectievelijk worden uitgerust met afzonderlijke kanalen, dat wil zeggen, leg een afzonderlijke aanzuigleiding en een afzonderlijke schoorsteen. Het is handig vanuit het oogpunt dat het probleem van condensatie bijna volledig is geëlimineerd. Maar de installatie van een coaxsysteem ziet er nog steeds eenvoudiger en compacter uit. In dergelijke gevallen worden speciale schoorstenen gebruikt, die in het ketelgebied zijn verdeeld in een gegolfd stalen schoorsteenkanaal en een flexibel polymeer – luchtkanaal. Vervolgens worden deze kanalen structureel gecombineerd tot één coaxiale buis..

Coaxiale schoorsteen met aparte aansluiting van de lucht- en rookgaskanalen op de ketel

Een andere optie is om stromen in één coaxiale leiding te combineren met een speciale adapter die direct op de ketel wordt geïnstalleerd..

Adapter voor het omzetten van twee afzonderlijke kanalen naar een coaxiale leiding.

Bij het plannen van de installatie van een coaxiaal schoorsteensysteem en bij het installeren ervan, moet u zich aan een aantal regels houden, die hieronder zullen worden besproken..

Waarom het coaxiale ontwerp uniek is?

Het concept van “coaxiaal” impliceert de aanwezigheid van twee objecten die in elkaar zijn gestoken. Een coaxiale schoorsteen is dus een structuur met twee circuits gemaakt van pijpen met verschillende diameters, die zich in elkaar bevinden. Er zijn jumpers in het apparaat die voorkomen dat onderdelen elkaar raken. De apparatuur is geïnstalleerd in warmtegeneratoren die zijn uitgerust met gesloten verbrandingskamers. Dit zijn bijvoorbeeld gasboilers.

De coaxiale schoorsteen is zo ontworpen dat de binnenpijp is ontworpen om verbrandingsproducten in de atmosfeer af te voeren. De grotere buitendiameter wordt gebruikt om verse lucht aan te voeren voor de verbranding

Dankzij het speciale ontwerp van een standaard coaxiale schoorsteen vervult hij twee functies tegelijk: hij creëert een ononderbroken toevoer van lucht die nodig is om het verbrandingsproces te verzekeren, en voert de verbrandingsproducten naar buiten af. De lengte van het apparaat is meestal niet meer dan twee meter. In principe is het bedoeld voor horizontale plaatsing en wordt het door de muur op straat weergegeven. Minder vaak vindt u een structuur die door het plafond en het dak naar buiten komt.

Door het speciale ontwerp van de coaxiale schoorsteen functioneert deze volgens een heel ander principe dan een conventioneel apparaat. De voor de verbranding benodigde zuurstof komt van buiten de ketel binnen. Het is dus niet nodig om een ​​constante stroom van verse lucht in de kamer te voorzien door ventilatie, wat onvermijdelijk is voor traditionele rookkanalen. Daarnaast worden een aantal problemen die typisch zijn voor standaard schoorstenen met succes opgelost:

• Vermindering van warmteverliezen door verwarming van de lucht die van buitenaf binnenkomt via de interne uitlaatpijp van hete rook, wat resulteert in een hogere efficiëntie van het systeem.
• Vermindering van het brandgevaar in de contactgebieden tussen brandbare oppervlakken en het rookkanaal, doordat de binnenpijp, die warmte afgeeft naar buiten, wordt gekoeld tot veilige temperaturen.
• Het hoge rendement van het systeem zorgt voor een volledige verbranding van brandstof, zodat onverbrande deeltjes niet in de atmosfeer worden uitgestoten en deze niet vervuilen. Een ketel uitgerust met een coaxiale schoorsteen is milieuvriendelijk.
• Het verbrandingsproces, inclusief de toevoer van zuurstof en de afvoer van gassen, vindt plaats in een gesloten ruimte. Het is veiliger voor mensen, omdat voor hen gevaarlijke verbrandingsproducten de kamer niet binnenkomen. Daarom is de opstelling van extra ventilatie niet vereist..
• Ruimtebesparend door compact formaat van het apparaat.
• Een breed scala aan schoorstenen ontworpen voor systemen met verschillende capaciteiten.

Voor-en nadelen

Het coaxiale systeem heeft veel voordelen ten opzichte van andere soorten schoorstenen. De volgende voordelen zijn te onderscheiden:

1. Schone lucht, die nodig is om de vlam te verbranden, beweegt van de straat door een gesloten systeem van apparatuur. Lucht uit de verwarmde ruimte wordt niet gebruikt om het apparaat te bedienen.
2. Deze regeling voorkomt dat koolmonoxide of aardgas het pand binnenkomt. Er zal geen tocht in huis zijn, de werking van het systeem heeft op geen enkele manier invloed op de vochtigheid en luchttemperatuur.
3. De coaxiale schoorsteen verhoogt de productiviteit van de gasboiler, het verbruik van aardgas zal zuinig zijn en de hoeveelheid stoffen die in het milieu vrijkomen zal worden verminderd.
4. Het rookkanaal wordt betrouwbaar beschermd door een omkasting met een luchtspleet, zodat er geen open contact is met omringende constructies en objecten.
5. Bij juiste installatie en bediening is de mogelijkheid van brand of brandwonden uitgesloten.
6. De aanschaf en installatie van een coaxiale leiding vereist veel lagere financiële kosten dan de aanschaf en plaatsing van een ander type schoorsteen.

Deze apparatuur heeft veel voordelen:

Een dergelijk systeem heeft slechts één nadeel: bevriezing van condensaat op het oppervlak van de buitenpijp bij extreme kou. Dit is echter een absoluut oplosbaar probleem. Het uiteinde van de schoorsteen kan worden geïsoleerd met basale of minerale wol.

Sommige vakmensen zijn er zeker van dat het mogelijk is om bevriezing van condensaat te voorkomen door de buis in te korten. Professionals adviseren niet om het ontwerp met hun eigen handen te veranderen. Fabrikanten hebben een model ontwikkeld met een anti-ijskop. Het kan worden gebruikt om bevriezing te voorkomen.

Lucht komt deze pijp binnen via de gaten in het onderste gedeelte. Deze uitvinding is ontworpen om zelfs bij strenge vorst te werken. Het apparaat heeft een mondstuk voor een binnenband, waarbinnen een speciale spiraal is geplaatst. De gaten voor het opvangen van lucht langs de rand van de buis zijn tegelijkertijd verdeeld vanaf de onderkant.

Heeft u ventilatie nodig?

Het ontwerp van de coaxiale schoorsteen is zodanig dat de lucht in de stookruimte op geen enkele manier door de verwarmingseenheid wordt verbruikt. Het is echter verkeerd om aan te nemen dat het bij gebruik van dergelijke apparatuur niet nodig is om ventilatie in deze kamer uit te rusten..

Zo’n ruimte moet natuurlijk worden geventileerd. In ieder geval is het natuurlijk noodzakelijk om een ​​raam uit te rusten met een raam in de stookruimte.

Het ontbreken van verse luchttoevoer kan een zeer negatief effect hebben op de werking van de ketel. Vanwege de hoge luchtvochtigheid zullen de onderdelen snel gaan roesten, wat zal leiden tot het falen van deze apparatuur..

Als de ketel uitvalt, kunnen bovendien schadelijke gassen de kamer binnendringen. De aanwezigheid van ventilatie in dit geval vermindert het risico op vergiftiging van de mensen die in het huis wonen..

Coaxiale roestvrijstalen buizen

Het roestvast staal dat gebruikt is bij de vervaardiging van de schoorsteen is zuurbestendig en bestand tegen temperaturen hoger dan een kunststof buis, tot wel 550 °C. Fabrikanten bieden schoorstenen met twee ontwerpen:

•

  Niet-geïsoleerde coaxiale buizen van roestvrij staal – hebben een eenvoudig ontwerp. De binnenband is zuurbestendig. Als nadelen kan worden opgemerkt dat het nodig is om een ​​roestvrijstalen schoorsteen met twee kanalen te isoleren om het condensaatvolume te verminderen dat eruit valt. Voordelen: lange levensduur van het systeem en de mogelijkheid voor huishoudelijk en industrieel gebruik.

• Geïsoleerde roestvrijstalen coaxiale leidingen zijn de systemen die het meest worden gebruikt voor de installatie van een collectieve verticale schoorsteen. De geïsoleerde constructie heeft verbeterde aerodynamische eigenschappen. Het is toegestaan ​​ketels aan te sluiten met geforceerde en natuurlijke rookgasafvoer.

  Verticaal coaxiaal schoorsteensysteem met buitenluchtinlaat, geïnstalleerd tijdens de bouwfase van het gebouw. De berekening van de verzamelleiding wordt uitgevoerd in de ontwerporganisatie. De levensduur van de schoorsteen is minimaal 30 jaar.

Bij het kiezen van een coaxiale buis laten ze zich in de eerste plaats leiden door de aanbevelingen van de fabrikanten van verwarmingsapparatuur gespecificeerd in de technische documentatie.

Basisvereisten voor de plaatsing van een coaxiale horizontale schoorsteen.

Dus als u besluit om zelf een coaxiale schoorsteen te installeren, moet u enkele vereisten kennen. Trouwens, de informatie zal nuttig zijn voor degenen die de meesters gaan bellen – het zal in ieder geval mogelijk zijn om te controleren of ze voldoen aan de vastgestelde normen..

• De lengte van de schoorsteen kan niet onbeperkt zijn. Fabrikanten stellen en geven in hun paspoorten de maximale lengte van het coaxiale systeem aan. In de regel is hij nooit meer dan vier (in sommige gevallen zelfs minder dan drie) meter. Dit betekent dat u vooraf de locatie van de ketelinstallatie dient te berekenen. De minimale lengte wordt geacht 1 meter te zijn..
• Te veel veranderingen in de richting van de coaxiale leiding moeten niet worden gepland. Het wordt aanbevolen dat het aantal beurten niet groter is dan twee. Bovendien is het algemeen aanvaard dat de installatie van één bocht met een bocht van 90 graden een toegestane meter van de lengte van het systeem “opeet”, een bocht op 45 graden – een halve meter.
• Tijdens de installatie mogen alleen de onderdelen uit de set worden gebruikt. En het systeem zelf moet geschikt zijn voor een specifiek model van een gasboiler. Het is ten strengste verboden om componenten van derden te gebruiken, ongeacht of het fabrieks- of handwerk is.
• Het gebruik van lijm of kit is ten strengste verboden..
• De helling van het horizontale gedeelte wordt met 2 ÷ 3 graden naar de straat gemaakt als de schoorsteen op een gewone gasboiler is geïnstalleerd, naar de ketel in dezelfde hoek – als de ketel condenseert of als een condensaatcollector is geïnstalleerd in de eerste sectie, die hierboven werd genoemd.

Het dokken van leidingen op het gedeelte van de doorgang door de muur is niet toegestaan. De locatie van alle connectoren moet visuele inspectie mogelijk maken..

Er zijn een aantal eisen aan de plaatsing van de coaxiale leiding en zijn kop ten opzichte van andere bouwelementen en omringende objecten. Ze kunnen worden beschouwd in het volgende diagram:

Verplichte en aanbevolen parameters voor de plaatsing van de kop van de coaxiale schoorsteen ten opzichte van de elementen van het gebouw en omliggende objecten

a ≥ 400 mm. Vereiste voorwaarde. De minimale afstand van de as van de coaxiale schoorsteen tot elk openend object op de gevel van het gebouw (raam of deur). Het geldt ook voor de afstand van de schoorsteenkop met zijn verticale ligging tot de dakramen.

b 600 mm. Vereiste voorwaarde. Minimale afstand van de as van de schoorsteen tot een luchtinlaat- of uitlaatventilatiekanaal, tot de as van aangrenzende coaxiale of conventionele schoorstenen.

s 1800 mm. Vereiste voorwaarde. De minimale hoogte van de schoorsteenas boven het maaiveld aan de kant van trottoirs of voetpaden. Systeemfabrikanten kunnen hun eigen eisen aan deze parameter stellen. Voor sommige modellen ketels en coaxiale schoorstenen is de minimumhoogte bijvoorbeeld gesteld op 2000 mm. Installatie op het oppervlak is toegestaan ​​op een hoogte van 150 mm van het trottoir, op voorwaarde dat een hoogwaardige deflector en beschermrooster vereist zijn.

d 300 mm. Aanbevolen staat. De minimale hoogte van de schoorsteenas boven het maaiveld op muren die niet grenzen aan voetgangersgebieden.

1000 mm. Aanbevolen staat. De minimale afstand van de as van de schoorsteen tot de aangrenzende muur van de binnenhoek van de gevel, waarop zich openende objecten (ramen of deuren) bevinden. In aanwezigheid van een deflector kan de afstand worden verkleind tot 150 mm.

f 150 mm. Aanbevolen staat. De minimale afstand van de schoorsteenas tot de aangrenzende muur van de binnenhoek van de gevel, waarop zich geen openingsobjecten bevinden. In beide gevallen (e en f), als de aangrenzende muur is bekleed met of bekleed met brandbaar materiaal, neemt de minimale afstand tot de muur toe tot 300 mm.

g 2000 mm. Aanbevolen staat. De minimale afstand van de schoorsteenkop tot de dichtstbijzijnde groene zones.

h 100 mm. Aanbevolen staat. De minimale afstand van de as van de schoorsteen tot verticale goten die langs de gevel lopen en eventuele communicatieleidingen.

Hoe aantrekkelijk deze locatie van de uitgang van de coaxiale schoorsteen ook is – onder het maaiveld is het ten strengste verboden.

Het is ten strengste verboden om de uitlaat van de coaxiale schoorsteen onder het maaiveld te plaatsen. Bijvoorbeeld in een uitgeruste technologische put, verzameld door een rooster.

Enkele aanvullingen op de voorwaarden voor het plaatsen van een coaxiale schoorsteen.

Nog een paar eisen:

• Binnen mag de leiding niet dichter dan 200 mm bij het plafond zijn.
• Er moet een afstand van minimaal 150 mm zijn tussen de ketel (wandmontage of staand) en de aangrenzende muur..
• Als er een andere structuur tegenover de muur is, door de afgewerkte schoorsteen, is er een andere structuur, dan moet er minimaal 600 mm worden aangehouden van de kop tot de muur van dit gebouw..

Het is onmogelijk om met zekerheid te zeggen over de lengte van het buitenste gedeelte van de coaxiale schoorsteen – deze kan anders worden geïnstalleerd, afhankelijk van het model. Bovenstaande afbeelding toont minimaal 300 mm. Er zijn echter systemen die een lengte van een halve meter nodig hebben en systemen waarbij het hoofd zich bijna dicht bij de muur bevindt..

Horizontale installatie van een coaxiale pijp van een gasboiler

Ontdek voor de installatie:

• de aanwezigheid van gebouwen en beplanting nabij de installatie;
• de aanwezigheid van deur- en raamopeningen van buren;
• de nabijheid van ramen en deuren in het gebouw;
• afstand van het mondstuk tot het gat;
• aantal roterende elementen;
• de noodzaak om een ​​pijp op te bouwen.

Nadat alle gespecificeerde gegevens zijn verzameld, worden de metingen geverifieerd met de regels van SNiP. Als alle vereisten haalbaar zijn, gaat u verder met de directe installatie van een coaxiale schoorsteen. Als het onmogelijk is om aan de vereisten te voldoen, kies dan de verticale methode om het schoorsteensysteem te installeren.

Experts adviseren om de hellingshoek uit te voeren volgens de aanbevelingen van de fabrikant van de gasboiler. Voor een dubbelcircuittype wordt aanbevolen om een ​​voorspanning naar de ketel te maken; voor een klassiek apparaat wordt dit naar de grond uitgevoerd. Als de buis naar buiten is gekanteld, adviseren experts om het kanaal te isoleren.

Verticale installatie van een coaxiale schoorsteen voor een gasboiler

In gevallen waarin het onmogelijk is om een ​​verwarmingsstructuur op een horizontale manier te bouwen, wordt een verticale installatie van een coaxiale schoorsteen voor een gasboiler gebruikt. Wanneer het noodzakelijk wordt om een ​​mijn door een dakconstructie te bouwen, moet u rekening houden met brandveiligheidskwesties en isolerende leidingen en beschermkappen gebruiken in de installatie. Als isolatiemateriaal worden brandwerende isolatie-elementen gebruikt..

Aandacht! Experts raden aan om een ​​luchtspleet te laten tussen het dakgedeelte en de buis. Het uitgangspunt moet echter zorgvuldig worden afgedicht en bedekt met een strakke behuizing..

Lug Tube Verticale Montage Opties

De installatie wordt op twee manieren uitgevoerd: extern of intern. Experts raden aan om thermische isolatie te maken met een van de geselecteerde methoden..

Basisprincipes van het kiezen van een horizontaal of verticaal type

Het is niet altijd mogelijk om aan alle vereisten voor de horizontale installatie van een coaxiale schoorsteen te voldoen. Er kunnen moeilijkheden optreden als de ruimte waar de ketel is geïnstalleerd erg klein is. Ook de buitenzijde van het gebouw kan problematisch zijn. Als er bijvoorbeeld ramen dicht bij elkaar zijn.

Indien nodig kan de coaxiale schoorsteen verticaal door een schuin of plat dak worden geleid met behulp van geschikte weersproeiers. De lengte van zo’n schoorsteen hangt af van het vermogen van de aangesloten ketel (+)

Het komt ook voor dat de afstand tot aangrenzende gebouwen te klein is om de normale trek van de coaxiale schoorsteen te garanderen. Als het niet mogelijk is om aan alle voorwaarden voor horizontale installatie van de constructie te voldoen, moet de voorkeur worden gegeven aan verticale installatie, d.w.z. Leid de pijp door het dak.

Bij het verticaal installeren van een coaxiale schoorsteen, zoals bij het installeren van een traditionele pijp, worden beugels gebruikt. Hiermee kunt u de structuur in de juiste positie en op afstand van de muren houden.

Bij het leiden van de coaxiale schoorsteen door de dakcake moet speciale aandacht worden besteed aan brandveiligheidskwesties. Hier dienen isolerende leidingen te worden gebruikt en het gebruik van brandwerende isolatie wordt aanbevolen..

Ze gebruiken ook beschermkappen om de schoorsteen te isoleren van contact met andere objecten en materialen. Er moet een kleine luchtspleet worden gelaten tussen de coaxiale buis en het overlapgebied, maar het dak bij de uitgang van de buis wordt zeer zorgvuldig afgedicht. De verbinding van de pijp en het dak is bedekt met een dichte beschermende omhulling.

Wat de wetgeving zegt

Er is geen specifieke wetgeving of norm voor coaxiale leidingen, aangezien SNiP 2.04.08-87 over gastoevoer en ventilatie verouderd is. Andere regelgevende wetgeving SP 42-101-2003 geeft eenvoudigweg geen antwoord op deze vraag, maar geeft alleen instructies over de plaatsing van de doorgang zelf.

Tegelijkertijd verwijzen sommige bouwers naar GOST R 51847-2009 en beweren dat het geschikt is voor alle verwarmingssystemen, hoewel het specifiek het type apparatuur aangeeft en de woorden over coaxiale natriumleidingen.

Er is eigenlijk nog steeds geen specifieke algemene wetgeving, maar er zijn alleen aparte standaard voor elk type apparaat. Met dit in gedachten moet dit probleem worden benaderd om redenen van uw eigen veiligheid..

De juiste aanpak

Het is belangrijk om te begrijpen dat de veiligheid van mensen afhangt van de juiste vervaardiging van een dergelijke doorgang in houten wanden. Daarom moet u bepaalde brandpreventiemaatregelen niet verwaarlozen, vooral als ze vrij eenvoudig zijn en geen hoge kosten met zich meebrengen:

• U kunt speciale materialen gebruiken die een bepaalde laag creëren en de muur van de buis zelf scheiden. Deze omvatten minerale wol, asbest en andere soorten isolatie.
• Het wordt ook aanbevolen om een ​​soort huls te installeren, die een diameter heeft die groter is dan het schoorsteensysteem. Tegelijkertijd wordt de lege ruimte tijdens de installatie ook bekleed met onbrandbare materialen..



• De eenvoudigste manier is om een ​​speciaal ontwerp aan te schaffen, dat al een volwaardige passage vertegenwoordigt. Het moet volgens de instructies aan de muur of het dak worden bevestigd..

Moderne coaxiale leidingen lossen het probleem van het beschermen van muren tegen hitte en vuur echt op. Als ze echter tijdens het gebruik beschadigd raken, kan dit leiden tot brand als de elementaire installatieregels niet worden gevolgd. Daarom raden experts aan om de bescherming niet te verwaarlozen, zelfs niet bij gebruik van coaxiale leidingen..

Coaxiale schoorsteen vraag

Kan een coaxiale schoorsteen van een wandketel zonder extra thermische isolatie door een houten wand naar buiten worden geleid? De instructies zeggen hier niets over – daar is een bakstenen muur getekend..

Dat kan, want de schoorsteen is tijdens bedrijf absoluut koud. Toch is het raadzaam om een ​​gat in de muur te maken dat groter is dan de diameter van de schoorsteen om mechanische bewegingen uit te sluiten. En leg de opening met een warmte-isolator

Het is beter om een ​​​​gat niet tussen de houtblokken te boren, maar in het midden van één blok, maar over verwarming, ja – daar, tussen de schoorsteen en het lichaam, wordt de buitenlucht wakker. Het is ook wenselijk dat de uitvoer minimaal uitsteekt, maar de toelating is van het paspoort, zodat het bij strenge vorst niet bevriest – ik heb 4 cm van de buitenmuur tot de gaten voor luchtinlaat (volgens het paspoort, minimaal 30 mm)

Mijn muur is van hout, van binnen is er een grind met klei, buiten is het bekleed met silicaatsteen met een opening waarin de unipor is gegoten. Volgens het ontwerp van de ontwerper (niet dichter dan 50 cm van het raam, niet dichter dan 15-20 cm tot de gasleiding die langs de buitenmuur loopt, niet lager dan 2,5 m vanaf het maaiveld), bedacht hij waar de schoorsteen zou komen worden, de klei verwijderd, door de dakspanen gesneden, gaten geboord rond de omtrek stammen (ik heb halve stammen – los mee) met het midden van de toekomstige gaten net tussen de stammen, afgewerkt met een beitel, ging door de bakstenen muur met een boor van binnenuit – schetste de omtrek en sneed de nodige engerds in een grote cirkel buiten en sloeg ze eruit. Daarna ging hij door de hele muur om de ketel met noppen vast te zetten. Ik hing de ketel op en nodigde de “kachelmakers” uit om een ​​act te krijgen over de ventilatiekanalen. En met de ventilatiekanalen is alles in orde met mij, tk. er was al een schoorsteenketel in deze kamer, d.w.z. er is ventilatie en is gemaakt rekening houdend met de omstandigheden van de kachelmakers.

“En toen kwam de boswachter en gaf iedereen n #;% s. ” (met)

De kachelmakers kwamen en zeiden dat hoewel de ketel een geforceerde trek heeft, maar het noodzakelijk is om een ​​brandbestrijdingsmes te maken van rode baksteen met een straal van 35 cm vanaf het midden van de schoorsteen + verwijder de unipor en teken een cirkel (vierkant) voor mij op de vloer van de muur.

Ze stellen een akte op, nemen geld aan voor het eerste onderzoek, zeggen dat alles in orde is met de ventilatiekanalen en “tot ziens”..

Ik legde de gehuurde soldeerbout opzij – ik kwam net van de pijpen om te koken en de mouwen op te rollen – ik haal de klei met dakspanen van de helft van de muur, zaag deze twee beschadigde stammen op de vereiste hoogte en ga niet omhoog om het huis verder te vernietigen.

Dat deed ik – ik bevestigde een hoek langs de onderrand van deze “cirkel”, plaatste een hele kreek in het gat in plaats van de gedode boomstammen, en rapporteerde aan de randen van de “cirkel” met stukken die speciaal uit bakstenen waren gesneden (” valse muur”

), hij betonde de opening aan de buitenmuur in plaats van de junior, en dan kneedde hij de klei en verborg de plaatsen waar de ongereinigde stammen te zien waren onder de bakstenen. Bijna twee dagen lang vermoord voor deze ophef.

Hij nodigde de kachelmakers uit, ze namen opnieuw geld aan voor een tweede inspectie, ze controleerden de waarheid niet met een meetlint en ze begonnen niet de vereiste metingen van de luchtcirculatie (of wat het ook was), ze gaven de langverwachte actie.

Daarna heb ik de gipsplaat op deze halve wanden uitgesneden, gelijmd en de ketel op de haarspelden gehangen. De ambachtslieden, die de ketel voor mij “monteerden” en het gas eronder verteerden, boden aan om de opening tussen de geïnstalleerde coaxiale en het gat met polyurethaanschuim te schuimen, wat ik met hen deed. Voor de komst van de ontvangende gaswerkers heb ik het schuim aan weerszijden van het gat gepleisterd en hierop mijn “anti-brand dispenser met een hart” (c)ukr. en eindigde.

De pijp buiten is natuurlijk koud, maar de instructies voor de ketel bevatten nog steeds de woorden dat de coaxil door een muur van niet-brandbare materialen moet gaan.

Schoorsteeninstallatie in het licht van regelgeving

Een coaxiaal rookafvoersysteem kan worden geïnstalleerd in een privé- of appartementsgebouw. Dit laatste is ook vrij gebruikelijk, vooral in verband met de wijdverbreide installatie van individuele verwarmingssystemen in appartementen. Tot 2012 werd het ontwerp en de installatie van schoorstenen van het coaxiale type in appartementsgebouwen en particuliere huizen gereguleerd door één SNiP en verschilde niet.

In 2012 is een reeks regels van SP 60.13330.2012 aangenomen, een bijgewerkte versie van SNiP 41-01-2003. Het document verdeelde de voorwaarden voor het installeren van een coaxiale schoorsteen in een individueel en een appartementsgebouw. In het laatste geval is het verboden om individuele schoorstenen in appartementen te installeren, zoals voorheen was toegestaan, en is de installatie van een collectieve schoorsteen voorgeschreven..

Daarom moet u heel voorzichtig zijn en weten dat als de ontwerpers voorstellen om een ​​individuele uitlaatgasuitlaat uit te rusten van een warmtegenerator in een van de appartementen van een flatgebouw, dit in strijd is met de huidige normen. De afstand van de nok van het dak van het gebouw tot de doorsnede van het rookkanaal moet minimaal 1,5 m zijn.Een vergelijkbare waarde voor een privéwoning is vanaf 0,5 m.

De uitlaten van coaxiale rookkanalen moeten op voldoende afstand van ramen worden geplaatst, anders komt er rook in de kamer

Er waren geen speciale handelingen met betrekking tot individuele gebouwen, daarom wordt aangenomen dat hun opstelling niet in tegenspraak mag zijn met de vereisten die worden gebruikt bij het installeren van schoorstenen in appartementsgebouwen. Op basis van de nieuwe editie van SNiP kunnen coaxiale systemen van elk type in particuliere huizen worden geïnstalleerd. In appartementsgebouwen – alleen verticaal.

Een belangrijke nuance. Als er vóór 2012 schoorstenen in het gebouw zijn geïnstalleerd die in strijd zijn met de huidige versie, kunnen deze ongewijzigd worden gelaten als ze geen overlast veroorzaken voor de buren.

De prestaties van de constructie controleren

Nadat alle installatiestappen met succes zijn voltooid, moet u het volgende controleren:

• Betrouwbaarheid van de bevestiging van de schoorsteenaansluitdelen
• Correcte positie van het rookkanaal (het moet licht hellend zijn)
• Geen barrières bij de uitgang van de structuur buiten

Pas nadat u ervoor heeft gezorgd dat de apparatuur correct is geïnstalleerd, wordt het gat in de muur gesloten met decoratieve overlays. Ze worden bevestigd aan constructielijm of vloeibare nagels. Het wordt aanbevolen om het gat rond de schoorsteen te schuimen, dit voorkomt het binnendringen van koude lucht in de kamer en de ophoping van condensaat.

De belangrijkste elementen van de schoorsteen

Een coaxiale schoorsteen bestaat uit verschillende elementen waarmee u een schoorsteen kunt maken met de gewenste configuratie voor specifieke bedrijfsomstandigheden en structurele kenmerken.

De coaxiale schoorsteenkit bevat alles wat je nodig hebt om hem te installeren

Fittingen, verbindingselementen, sproeiers en andere structurele elementen worden vervaardigd volgens een bepaalde norm, wat het proces van montage en installatie van de schoorsteen vereenvoudigt. Het assortiment van toonaangevende fabrikanten omvat meer dan 80 elementen met verschillende configuraties.

Een kant-en-klare coaxiale schoorsteenkit van de fabrikant bevat de volgende elementen:

• pijp – een recht stuk pijp om een ​​rookkanaal te vormen;
• elleboog – een element om de richting van de buis met 45 of 90 ° te veranderen;
• koppeling – een apparaat voor het verbinden van twee rechte delen van de schoorsteen;
• condensaatcollector – een apparaat voor het verzamelen en verwijderen van vocht dat door de leidingen stroomt. Gebruikt in verticaal georiënteerde systemen. Om de druk in de verbrandingskamer constant te houden, is deze uitgerust met een speciale sluiter;
• revisie – een apart gedeelte van de schoorsteen dat wordt gebruikt voor inspectie en reiniging van de schoorsteen; Het assortiment van de toonaangevende fabrikanten van coaxiale schoorstenen bevat meer dan 80 items van verschillende verbindings-, bevestigings- en functionele elementen
• adapter – verticaal of hoekig (90 °) element dat de schoorsteen en de aftakleiding van de ketel verbindt;
• nozzles – pijpsecties die op het rook- en luchtkanaal worden geplaatst. Ze worden gebruikt om het gebied van luchtinlaat en de plaats van uitstoot van verbrandingsproducten af ​​te bakenen;
• afdichting – een speciaal element gemonteerd op de plaats waar de buis door de plafonds, het dak of de muur gaat;
• bevestigingsmiddelen – flenzen, muurbeugels en klemmen.

Om de dichtheid van alle verbonden delen van de constructie te garanderen, worden speciale afdichtringen van hittebestendig materiaal (thermoplastisch) gebruikt. Bij verhitting tot een hoge temperatuur zet de ring uit en verandert in een meer elastische vorm, waardoor je zelfs bij hoge druk strak kunt blijven.

Om ervoor te zorgen dat de schoorsteen zijn taken gedurende zijn hele levensduur aankan, moet deze correct worden berekend en correct worden gemonteerd..

Coaxiale schoorsteenafmetingen voor gasboiler

Volgens de veiligheidsnormen die zijn vastgelegd in SP 60.13330, is het belangrijk om de volgende regels in acht te nemen:

• het wordt aanbevolen om het horizontale element 3 0 naar het gastoestel te kantelen;
• maximale lengte van 3 tot 5 m;
• bochten mogen maximaal 2 keer worden gebruikt;
• bij plaatsing in een bakstenen muur wordt een opening van 1 cm gemaakt;
• de gleuf is afgesloten met een veilige pad;
• het schoorsteenkanaal in een houten huis wordt 5 cm uitgezet vanaf de breedte van de schoorsteen en is afgedicht met basaltisolatie of brandwerend polyurethaanschuim;
• voor reiniging is een T-stuk met een condensaatafscheider geïnstalleerd;



  Eisen aan de plaatsing van de schoorsteen zijn verplicht

• de kleinste uitrijafstand van minimaal 2 m vanaf de grond.

Experts raden aan om het schoorsteensysteem strikt in overeenstemming met de instructies bij de schoorsteen te installeren..

Berekening van schoorsteenparameters

Bij het ontwerpen van een schoorsteen moet speciale aandacht worden besteed aan ontwerpbewerkingen, omdat de prestaties van het systeem als geheel afhankelijk zijn van de parameters van de schoorsteen. Het dwarsdoorsnede-oppervlak van het uitlaatkanaal van de coaxiale schoorsteen mag niet kleiner zijn dan de dwarsdoorsnede van de verbindingspijp van de verwarmingsapparatuur.

De doorsnede van het rookkanaal van de coaxiale schoorsteen wordt geselecteerd op basis van de afmetingen van de pijp van de verwarmingsapparatuur

In collectieve systemen, wanneer aangesloten op twee of meer verwarmingsapparaten, neemt de kanaaldoorsnede evenredig toe met de grootte van hun aftakleidingen. Dit is nodig om een ​​voldoende doorvoer van het schoorsteenkanaal te garanderen wanneer meerdere ketels tegelijkertijd in bedrijf zijn..

De helling van de coaxiale pijp van de gasboiler

Volgens sommige meesters moet de helling voor condensafvoer naar de kamer worden gemaakt, terwijl anderen beweren dat deze naar de grond moet. Deze controverses brachten fabrikanten er echter toe een condensaatopvangapparaat te creëren. In dit geval moet de helling naar de verwarming worden ingesteld..

Aandacht! Wanneer de buis in de winter naar buiten wordt gekanteld, treedt ijsvorming op de kop op, wat leidt tot een afname van de trek van het rendement van de ketel.

Fabricage-experts raden ten zeerste aan om een ​​helling naar binnen te maken, aangezien langdurig gebruik van het gastoestel met een ijzige pijp tot ernstige schade aan het apparaat leidt.

Als er een helling naar de ketel is, zal condensatie zich verzamelen in de verbrandingskamer. Fabrikanten hebben een condensaatafscheider ontwikkeld die in de vuurhaard wordt geïnstalleerd. Ook hebben experts een kit ontwikkeld met een verlengstuk voor de binnenste schoorsteenpijp. Daarin is een beschermende spiraal ingebouwd. Bij het installeren van deze kit wordt aanbevolen om de luchtinlaatopeningen aan de onderkant te plaatsen..

Een helling kiezen

Horizontale schoorsteen in koude klimaten bevriest vaak in de winter – koude lucht in de buitenpijp heeft tijd om de rookgassen af ​​te koelen, met als gevolg dat condensaat wordt gevormd en bevriest op de binnenmuren, waardoor de uitlaat geleidelijk wordt geblokkeerd. Dit effect wordt waargenomen als de helling van de schoorsteen naar buiten wordt gemaakt om redenen dat condensaat naar de grond zal wegvloeien..

Opmerking! Een helling naar buiten wordt niet aanbevolen, omdat condensaat giftig is en het indringen in de grond schadelijk is voor het milieu. Het opgehoopte condensaat moet op een speciaal daarvoor bestemde plaats worden afgevoerd..

Condensaat bevriest wanneer de pijp naar buiten helt

De praktijk leert dat de buitenhelling van de buis kan worden gekozen in regio’s met een mild klimaat. Als de winters streng zijn, wordt aanbevolen om de pijp naar binnen te kantelen en een condensaatontvanger te installeren zodat er geen vocht in de verbrandingskamer komt, waardoor het rendement van de ketel afneemt..

Thermische isolatie van het buitenste deel van een coaxiale schoorsteen is geen effectieve maatregel in de strijd tegen bevriezing van een pijp die met een helling naar buiten is gemonteerd. Een meer praktische optie zou zijn om een ​​speciale anti-icing kit te gebruiken. Een dergelijke coaxiale schoorsteen is voorzien van een verlengstuk voor de centrale pijp, waardoor de rookgassen worden afgevoerd. In het mondstuk bevindt zich een beschermende spiraal. De luchtinlaatopeningen van de buitenpijp bevinden zich in het onderste deel van de rand.

Classificatie van coaxiale schoorstenen

Overweeg welke typen coaxiale schoorstenen zijn en hun classificaties.

Voor isolatie

Er zijn geïsoleerde en niet-geïsoleerde coaxiale rookkanalen. Bij strenge vorst kan het buitenste kanaal bevriezen, waardoor de luchttoevoer naar de kamer moeilijk wordt. Daarom is de schoorsteen vaak geïsoleerd. De geïsoleerde leiding heeft drie kanalen. Tussen de twee buitenste leidingen is isolatie aangebracht, waardoor de schoorsteen niet kan bevriezen.

Door het aantal onderhouden apparatuur

Er zijn schoorstenen voor individuele en collectieve service. De eerstgenoemde hebben geen vertakkingen en worden slechts voor één ketel gebruikt..

In de verzamelschoorsteen zijn de aftakkingen van de warmteopwekkers aangesloten op een gemeenschappelijk kanaal. Dit type schoorsteen kan alleen verticaal zijn.

Op opnametype

Coaxiale schoorstenen zijn verkrijgbaar met verticale en horizontale uitlaat.

Veel schoorstenen hebben horizontale en verticale secties. Daarom hangt het type uitlaat af van de locatie van de gasboiler. Maar de verticale uitlaat wordt altijd gebruikt voor ketels die geen trekkrachtventilator hebben..

Van welke materialen zijn ze gemaakt?

Duurzaamheid en prestatieparameters worden bepaald door de eigenschappen van het materiaal waaruit ze zijn gemaakt.

Aluminium

Verschilt in lichtgewicht, zonder schade tolereert temperatuurschommelingen en allerlei corrosieve effecten. Maar vanwege de lage bedrijfstemperatuur wordt het uiterst zelden gebruikt voor de productie van coaxiale schoorstenen. Meestal gebruikt in combinatie met plastic.

Kunststof schoorstenen met twee kanalen

Ze zijn gemaakt van hittebestendig materiaal met een bedrijfstemperatuur tot 205 ⁰C. Plastic is goedkoop, lichtgewicht, eenvoudig te monteren. Coaxiale ontwerpen van dit type zijn ontworpen om te werken met condensatieketels op gas met een schoorsteenmodus op lage temperatuur. De nadelen zijn onder meer een korte levensduur en beperkingen die worden opgelegd aan het gebruik in conventionele gasboilers..

Bij het kiezen van coaxiale leidingen moet er rekening mee worden gehouden dat sommige fabrikanten ketels produceren met niet-standaard leidingen. Daarom moet u voor de installatie de accessoires van dezelfde fabrikant gebruiken..

Verschillende schoorstenen

Belangrijk! Bij het berekenen hoe een schoorsteen door een houten plafond moet worden geleid, is het belangrijk om te onthouden dat bij 200 ⁰C de houtverkoling al begint en dat een temperatuur van 300 ⁰C u in staat stelt een stabiele verbranding van hout in de oven te behouden. Dit suggereert dat de belangrijkste inspanningen moeten worden gericht op het verlagen van de temperatuur op de kruising van de buis..

Installatiespecificaties

Je kunt keramiek gebruiken

• Om te zorgen voor de juiste opstelling van een schoorsteen in een houten huis, hoeft u geen “fiets te maken” – er is praktische ervaring, die op dit moment wordt weerspiegeld in de vorm van voorschriften in verschillende overheidsdocumenten. U kunt de basisinstallatiehandleiding verkrijgen van SNiP 41-01-2003 (verwarming, ventilatie en airconditioning) – deze bevat basisinformatie waarmee brandveiligheidsvertegenwoordigers tijdens de verificatie rekening zullen houden.

Saunaoven

• Maar de constante temperatuur in de schoorsteen kan ook afhangen van de afstand van een van de secties van de vuurhaard, die wordt beïnvloed door het ontwerp van de kachel zelf en het ontwerp van het schoorsteensysteem. Volgens SNiP 41-01-2003 moet je bepaalde afstanden in acht nemen van kachels en leidingen tot licht ontvlambare voorwerpen – in dit geval is het hout (muren, scheidingswanden, spanten, enzovoort). Bakstenen en betonnen ovens of pijpen moeten zich dus op een afstand van 130 mm bevinden, en metaal en keramiek – 250 mm van gezaagde houtconstructies.

Type apparatuur	Verwarmingstemperatuur:
Open haard of Russische kachel (hout)	350-650⁰C
Saunakachel (brandhout)	400-700⁰C
Gasgestookte ketels (brandhout)	160-250⁰C
Vaste brandstofketel (pellets)	120-250⁰C
Ketel voor vaste brandstoffen (zaagsel)	220-240⁰C
Gas boiler	120-200⁰C
Oliegestookte ketel	150-250⁰C
Vaste brandstofketel (kolen)	500-700⁰C

Overlap en muur

Zoals u begrijpt, wordt de afstand van de schoorsteen tot houten constructies volgens SNiP 41-01-2003 gegeven in een open ruimte, maar de doorgang door het plafond wordt uitgevoerd volgens verschillende normen, omdat in dergelijke gevallen verschillende isolatiematerialen worden gebruikt die de warmteoverdracht van de schoorsteen verminderen.

Als er bijvoorbeeld twee lagen asbestplaat worden gebruikt bij het doorvoeren van een metalen of asbestcementbuis door een houten vloer, dan moet hier de afstand van één steen worden aangehouden, dat wil zeggen 250 mm, maar als een dergelijke warmteblusser niet bestaat, wordt deze afstand vergroot tot 380 mm. (Zie ook het artikel Thermische isolatie van houten vloeren: kenmerken.)

Op de foto worden metselwerk en gegalvaniseerde plaat gebruikt als thermische isolatie.

De vereisten voor de afstand tussen de schoorsteen en de muur blijven precies hetzelfde als voor vloeren, dat wil zeggen, als er tweelaagse asbestisolatie is, moet deze minimaal 250 mm zijn, en als er geen is, neemt deze toe tot 380 mm.

Maar soms kan een beetje van dergelijke vereisten worden afgeweken, bijvoorbeeld, de afstand kan een paar centimeter minder worden gemaakt in de buurt van de ketel in de stoomkamer, omdat deze toch periodiek functioneert, zodat de voering niet verbrandt, deze is omhuld met gegalvaniseerd kinderen, zoals weergegeven in de bovenste foto.

Bij installatie van de schoorsteen direct door de nok moet de hoogte tot aan de kop minimaal 200 mm zijn. In gevallen waar de buis zich aan de zijkant, op een helling, bevindt, moet deze minimaal 500 mm hoger zijn dan de nok. Dit zorgt voor een normale tractie..

Een coaxiaal apparaat door een houten muur leiden

In SNiP- en brandveiligheidsregels zijn er geen aanbevelingen voor de installatie van horizontale schoorstenen. Er zijn echter algemene vereisten volgens welke de doorgang van de buis door een houten wand met bepaalde sneden moet worden uitgevoerd. Aan deze voorwaarde wordt in sterkere mate niet voldaan om de constructie tegen brand te beschermen, maar om incidenten met brandweerdiensten in de vorm van boetes en instructies uit te sluiten.

Hoe een coaxiale schoorsteen correct te installeren?

De installatie van het lucht/rookgassysteem is uiterst eenvoudig. Het pijpstuk en de elleboog zijn “in een mof” aangesloten, er worden geen pakkingen of afdichtingsmiddelen gebruikt (er zit al een O-ring op het binnenkanaal). Hoe monteer je een horizontale schoorsteen:

1. Installeer de wand- of staande ketel in de ontwerppositie. Maak een buitengat, markeer de route van de pakking met een potlood op de muur.
2. Sluit, afhankelijk van het aansluitschema, een 90° bocht of recht stuk aan op de ketelaansluiting. Hier worden verschillende adapters gebruikt – in sommige modellen moet u eerst een metalen huls installeren, in andere – schroef een flens op de unitbehuizing.



   Soorten adapters voor verschillende gasboilers

3. Bevestig het volgende gedeelte, plaats een elastische manchet op de buis voordat u deze aansluit.
4. Trek de kraag over de verbinding, installeer de klem erop en draai hem vervolgens met de schroeven uit de set.
5. Schuif het binnenste decoratieve schort over de pijp die door de muur gaat. Installeer een gedeelte van de coaxiale schoorsteen met een buitenkap (splitter), draai de openingen aan.
6. Als tijdens het installatieproces het gaskanaal is verlengd, bevestig de buis dan met speciale klemmen aan de muur.

Schoorsteenmontageschema met horizontale uitlaat

Een belangrijk punt. De voeg van twee secties mag niet in de dikte van de muur zijn, dit is een grove overtreding van de brandvoorschriften. De pijpleiding die door het plafond of de muur gaat, moet stevig zijn.

Een paar woorden over het inkorten van de coaxiale pijp als de schoorsteen 40-50 cm uitsteekt van buitenaf. U moet het uiteinde van het rechte kanaal vanaf de zijkant van de warmtegenerator afsnijden, raak de kop niet aan. Trek het binnenste rookkanaal naar buiten en snij beide pijpen afzonderlijk af, aangezien de uiteinden niet overeenkomen bij montage. De master vertelt je meer over de installatie in de video:

Bouw zonder fouten

De eerste stap bij het installeren van de schoorsteen is het maken van een gat in de muur. De diameter moet overeenkomen met de buis die naar buiten wordt geleid.

Verbind vervolgens de schoorsteen met de uitlaat van de ketel met behulp van een klem om deze te bevestigen. De geassembleerde structuur is aan beide zijden vastgeschroefd. Ga vervolgens verder met de montage van de schoorsteen zelf. De onderdelen zijn met klemmen met elkaar verbonden om hun betrouwbaarheid te garanderen. Zet er bovenop decoratieve overlays op. Hun functie is om het ontwerp van de kamer te behouden.

Hoe eenvoudig de installatie en het apparaat van een coaxiale schoorsteen ook lijken, er is bepaalde kennis nodig om het te voltooien. Inderdaad, met onjuiste berekeningen van het verwijderingssysteem voor verbrandingsproducten kan rook, koolmonoxide de kamer binnenkomen.

Voorbereidende werkzaamheden voor het installeren van de schoorsteen

Volgens statistieken zijn schoorstenen van het coaxiale type het veiligst.

Goed ventilatieapparaat

Het lijkt misschien dat een verwarmingsapparaat met een gesloten verbrandingskamer en de aanwezigheid van een coaxiale schoorsteen de eigenaren van het huis ontslaat van de noodzaak om de stookruimte van normale ventilatie te voorzien. Inderdaad, lucht komt van buiten de oven binnen en verbrandingsproducten worden verwijderd via een betrouwbaar afgesloten kanaal.

De noodzaak om de ruimte waarin de ketel is geïnstalleerd te ventileren, blijft echter noodzakelijk. Om te beginnen zal normale luchtverversing een optimaal vochtigheidsniveau in de kamer handhaven, wat de ontwikkeling van corrosieprocessen voorkomt en de apparatuurkast beschermt tegen vernietiging..

En u moet er ook rekening mee houden dat elk systeem na verloop van tijd kan falen. Als de stookruimte goed geventileerd is, wordt bij een storing op natuurlijke wijze een kleine hoeveelheid koolmonoxide uit de ruimte verwijderd. Hierdoor is het risico op accidentele koolmonoxidevergiftiging aanzienlijk lager..

Installatie en bediening

Installatie en correcte aansluiting van het systeem op de ketel is een eenvoudig proces. Om een ​​horizontale schoorsteen te installeren, moet u de stapsgewijze instructies volgen:

1. Eerst moet u de gasboiler op zijn plaats plaatsen en aan de buitenkant van de muur van het gebouw het midden van de beoogde pijpuitgang schetsen.
2. De ketel moet nu tijdelijk worden verwijderd en er moet een gat worden geboord in de draagmuur met behulp van een klopboormachine en een frees. De diameter moet 20 mm groter zijn dan de maat van de buitenste buis..
3. Op de uitgang van de ketel moet een adapter worden aangesloten. Gebruik bij het aansluiten een afdichtingspakking. Bevestig vervolgens met zelftappende schroeven of schroeven de adapterflens aan het keteloppervlak.
4. De buis moet worden aangesloten op de buitenste fitting van de adapter. Gebruik geen kit om een ​​betrouwbare fixatie te creëren..
5. Het is absoluut noodzakelijk om de dichtheid van de verbindingen en de bevestiging van de bevestigingsmiddelen te controleren. Als alles correct is gedaan, wordt de buis in een gat in de muur geleid..
6. De ketel kan nu op zijn oorspronkelijke plaats worden teruggezet en aan de muur worden bevestigd. De schoorsteen moet worden geïnstalleerd met een helling van 3-5 graden naar de straat. Het moet met kleine stenen in de muur worden bevestigd..
7. Gaten tussen de buitenmantel en de muur moeten worden afgedicht met polyurethaankit..

Ventilatie van hoge kwaliteit

Hoewel de afvalstoffen via een afgesloten kanaal naar buiten gaan en de lucht van buiten naar binnen komt, moet je zorgen voor een goede ventilatie van de ruimte waarin de ketel staat. Hierdoor blijft de ideale luchtvochtigheid in de ruimte behouden, wat een positief effect heeft op de werking van de apparatuur en de levensduur verlengt..

Hoe hoogwaardig het systeem ook is, het kan na verloop van tijd falen. Als er een kleine storing optreedt in de stookruimte, komt er bij goede ventilatie vanzelf koolmonoxide uit. In dit geval wordt het risico op gasvergiftiging aanzienlijk verminderd..

De coaxiale schoorsteen is betrouwbaar, efficiënt en eenvoudig te installeren. Om het systeem efficiënt te laten werken, is het noodzakelijk om te voldoen aan de installatievereisten en de bedieningsinstructies te volgen.

De belangrijkste fasen van het werk

Het is toegestaan ​​om zelf een coaxiale schoorsteen te installeren als u over de vaardigheden beschikt om met elektrisch gereedschap te werken. Wanneer u een dubbelcircuit- of enkelcircuit-gasketel uitrust met een dubbele schoorsteen, hebt u nodig:

• Maak gaten in de muur (of in plafonds en dakpan, als we het hebben over een verticale schoorsteen), waarvan de diameter moet voldoen aan de eisen van SNiP.
• Sluit de adapter aan op de boileruitgang.
• Bevestig de gemonteerde coaxiale buis aan de adapter, indien nodig met behulp van een hoekstuk om de schoorsteen tegen de muur te brengen (alle verbindingen worden vastgezet met krimpklemmen).
• Leid de buis door het gemaakte gat (als we het hebben over een horizontale schoorsteen, moet u de helling voor de condensafvoer in acht nemen).
• Vul de opening tussen de buis en houten bouwconstructies met een onbrandbare warmte-isolator (basaltwol, brandwerend schuim), als de muur van baksteen is, is geen warmte-isolator vereist.
• Monteer de sierstrip.

Installatie nuances

Om een ​​​​schoorsteen met twee kanalen correct aan te sluiten, moet u de instructies van de fabrikant van de ketel bestuderen, waar alle technologische details worden aangegeven, rekening houdend met de parameters van de verwarmingseenheid. De coaxiale schoorsteen is ontworpen voor gebruik in combinatie met een ketel waarvan het vermogen niet groter is dan 40 kW – wanneer krachtigere eenheden in werking zijn, is de stuwkracht onvoldoende, waardoor de efficiëntie afneemt, er veel condensaat ontstaat, het risico van ijsvorming en verstopping van de schoorsteen neemt toe.

Adapter voor ketelmondstuk. Het is verkeerd om een ​​zelfgemaakte vervanging te gebruiken in plaats van een standaardadapter, bijvoorbeeld een snede van een buis met een geschikte diameter van roestvrij staal. Dit leidt tot het binnendringen van rookgassen in de kamer, waardoor de schoorsteen niet normaal kan werken..

Kenmerken van de installatie. De schoorsteen met twee kanalen is “door condensaat” gemonteerd – het bovenste element moet in het onderste worden gestoken. Hiermee moet rekening worden gehouden bij het installeren van de buis met een naar buiten hellende leiding om het condensaat naar de grond af te voeren. Gebruik indien nodig standaard knieën om 90 en 45 graden te draaien. De verbindingen moeten worden afgedicht met speciale klemmen, het is verboden om siliconenkit te gebruiken – het vernietigt de standaard afdichtingselementen.

Verlenging van de pijp. Om de schoorsteen te verlengen, mogen alleen standaardelementen worden gebruikt. Bevestig geen zelfgemaakte constructies van roestvrij staal of ander materiaal aan een bestaande leiding.

Bescherming tegen ijsvorming. Het verschijnen van ijspegels op het buitenste deel van de tweekanaalsschoorsteen duidt op onjuiste berekeningen of installatiefouten. Gebruik als aanvullende maatregelen om de leiding te beschermen tegen ijsvorming de installatie van een speciale unit – een anti-ijsvorming.

De lengte van het buitenste deel mag niet meer zijn dan 0,5 m

Windbescherming. Het is belangrijk om te voorkomen dat er wind in de leiding waait en een tegengestelde stuwkracht veroorzaakt, anders zal koolmonoxide de kamer binnendringen en vergiftiging veroorzaken. Om een ​​dergelijk gevaar te voorkomen, is het vereist:

• het naar buiten uitstekende deel van de buis correct positioneren, rekening houdend met de door de normen voorgeschreven afstanden van raam- en deuropeningen, uitstekende constructies, aangrenzende gebouwen en andere objecten;
• installeer een speciale voorruit en een diafragma (verplichte maatregel voor regio’s met harde wind).

Organisatie van de ruimte. In de opening tussen de ketel en de muur waardoor de coaxiale schoorsteen naar buiten wordt gebracht, is het onmogelijk om structuren te installeren, materialen op te slaan, dingen.

Inspectie. Voordat de gasketel in gebruik wordt genomen, is het noodzakelijk om de aanwezigheid en intensiteit van tocht te controleren.

ventilatie eis

Een schoorsteen met twee kanalen zorgt ervoor dat lucht via een pijp naar de verbrandingskamer kan worden gevoerd, zodat de verwarmingseenheid geen zuurstof in de kamer verbrandt. Desalniettemin heeft de ruimte waar de ketel staat een goede toevoer- en afvoerventilatie nodig..

De afzuigkap voorkomt de ophoping van koolmonoxide in de kamer als de installatie van de coaxiale schoorsteen verkeerd is gedaan, er een omgekeerde trek is of de schoorsteen verstopt is door bevroren condensaat. Continue verversing van de binnenlucht vermindert het risico op vergiftiging bij een schoorsteenstoring.

Bovendien helpt het ventilatiesysteem om een ​​optimale luchtvochtigheid in de kamer te behouden, waardoor corrosie van metalen apparatuur wordt voorkomen..

Algemene vereisten voor de installatie van constructies

De voorschriften voor gasketels verschillen per type brander. Schoorsteensystemen die op open ketels zijn geïnstalleerd, omvatten de volgende regels en voorschriften:

• de buis heeft niet meer dan 3 ellebogen (45-90 °);
• alleen onbrandbaar materiaal wordt gebruikt;
• leidingen moeten worden beschermd door thermische isolatie;
• er is een opening met een klep aangebracht waardoor de schoorsteen wordt gereinigd;
• de hoogte en parameters van de schoorsteendoorsnede komen overeen met de vereisten aanbevolen door de fabrikant van de ketel;
• er is nog een gat in de pijp voor het verzamelen van condensaat;
• om de schoorsteen te beschermen tegen vuil, bladeren, enz., wordt een speciale paraplu meegeleverd.

Vereisten voor schoorstenen op ketels met gesloten luchtuitwisseling:

• de diameter van de uitlaatpijp is kleiner dan de diameter van de pijp zelf;
• de minimale afstand van de horizontale schoorsteen tot het aardoppervlak is 2 m;
• de schoorsteenpijp bevindt zich minimaal 2 meter van ramen, deuren, ventilatieopeningen;
• de minimale verticale afstand van de buis tot de raamopeningen is 1 m;
• er mogen geen muren, hekken of andere obstakels zijn dichter dan 1,5 m naast de leiding;
• bij het plaatsen van de buis moet de hellingshoek van de buis 6-12 ° zijn voor de natuurlijke afvoer van condensaat.

Misschien is het voor velen nuttig om de vereisten voor schoorstenen voor ketels voor vaste brandstoffen te achterhalen:

• het is toegestaan ​​om één uitlaatkanaal te gebruiken voor twee verwarmingstoestellen, als de onderlinge afstand minimaal 750 mm is;
• leidingen moeten volledig worden afgedicht;
• het optimale type sectie is rond;
• perfect gladde binnenwanden (verzinkt of RVS).

Het is tijd om direct naar de berekeningen zelf te gaan.

Hoe een coaxiale schoorsteen te beschermen tegen ijsvorming en wind?

Het grootste probleem dat samenhangt met de werking van coaxiale systemen is de mogelijkheid van bevriezing van de buis tijdens strenge vorst. IJsvorming van het luchttoevoerkanaal leidt tot een afname van het stroomgebied en als gevolg daarvan een gebrek aan zuurstof in de verbrandingskamer. Dit leidt tot een forse toename van het gasverbruik en een significante daling van het rendement van de warmtegenerator..

Het verschijnen van ijspegels aan het einde van de schoorsteen duidt duidelijk op overtredingen die zijn begaan tijdens het ontwerp en de installatie van het coaxiale rookgasafvoersysteem. Met de juiste berekening van de schoorsteenparameters en kwaliteitsinstallatie wordt de kans op ijsvorming geminimaliseerd.

Om de resulterende ijsvorming te voorkomen en te elimineren, wordt aanbevolen om de volgende methoden te gebruiken:

• Installatie van een speciale tip waarmee u ijsvorming kunt elimineren, zelfs als het coaxiale apparaat onjuist is geïnstalleerd;
• Installatie van een schoorsteen met een helling naar de ketel. Hierdoor kan het condensaat niet stagneren in de leiding, maar wegvloeien in een speciale opvangbak in de unit. Indien er een condensafvoer aanwezig is, dient de leidingkop 55 – 65 cm van de buitenmuur te worden verlengd;
• Thermische isolatie van de buitenpijp met minerale wol of een andere warmte-isolator helpt ook om de intensiteit van condensatie en bevriezing te verminderen..

Een ander probleem dat zich kan voordoen tijdens de werking van een coaxiale schoorsteen is de mogelijkheid van terugtrekking. Om dit fenomeen te voorkomen, is het noodzakelijk maatregelen te nemen om te zorgen voor bescherming tegen wind en tocht. De installatie van een speciaal membraan helpt voorkomen dat de brander dempt en het binnendringen van koolmonoxide in de woonruimte voorkomt..

Een voorbeeld van de installatie van een coaxiale schoorsteen

Voor meer duidelijkheid kunt u stap voor stap een voorbeeld laten zien van hoe een gasboiler “Neva Lux 18 Turbo” wordt opgehangen, met de gelijktijdige installatie van een coaxiale schoorsteen met een doorgang door de muur

Illustratie Brief

	Zo ziet de ketel eruit. Het is goed te zien dat er op de bovenwand een dubbele aftakleiding is voor het aansluiten van een coaxiale schoorsteen.
	In het beschouwde voorbeeld werd vooraf, zelfs tijdens de bouw van het huis, een raam voorzien voor het leggen van de schoorsteen. Er werd besloten om er een hoes in te plaatsen, die een egaal net kanaal zal vormen. Aangezien de buitendiameter van de coaxiale buis 100 mm is, wordt een stuk gewone rioolbuis met een diameter van 110 mm als huls gebruikt.. De lengte van deze hoes is zo gemaakt dat deze zowel buiten als binnen gelijk met het oppervlak van de muur eindigt. Zo sluit je het gangpad met de gekozen afwerking achteraf naadloos af..
	In overeenstemming met de aanbevelingen van de installatie-instructies voor deze ketel, moet de horizontale coaxiale schoorsteen enigszins aflopen naar de straat.. In dit stadium kan dit onmiddellijk worden voorzien door de helling van de te installeren huls in te stellen..
	Nadat de sleeve in de gewenste positie is gebracht, kan deze tijdelijk worden vastgezet, bijvoorbeeld door deze vast te klemmen met houten wiggen. De resterende holtes rond de sleeve worden opgevuld met polyurethaanschuim.
	Het coaxiale systeem zelf verschilt in dit geval niet in complexiteit. Direct vanaf de uitlaatadapter loopt een recht leidingstuk door de muur waaraan de ketel wordt opgehangen. Dat wil zeggen, de richting van de leiding is direct terug door de muur, zonder onnodige bochten.
	De eerste “fitting” is gemaakt, hoe de leidingen aan de unit worden gekoppeld.
	Met de exacte plaats van doorgang van de coaxiale pijp door de muur, is het niet moeilijk om de ketel zelf op te hangen, zodat alles samenvalt met letterlijk een fractie van een millimeter. Een modelschema op volledige schaal dat bij de installatie-instructies van de ketel is gevoegd, zal hierbij helpen.. Het diagram geeft ook de mogelijke locaties van de schoorsteenadapter aan in drie versies (met de richting naar links, rechts en terug, en de bevestigingspunten van de ketel aan de muur.
	Met zo’n sjabloon wordt de taak tot het uiterste vereenvoudigd.. Omdat de schoorsteen naar achteren wordt gericht, is in het diagram een ​​rond venster uitgesneden, overeenkomend met deze positie van de adapter. Dit venster is een soort dwarsdoorsnede-uitsteeksel van een coaxiale pijp die zich in de muur uitstrekt..
	Dat wil zeggen, het is voldoende om het raam te combineren met het kanaal dat al in de muur is geïnstalleerd en vervolgens de rand van de keteltekening verticaal uit te lijnen, regelend met een laserniveau (er is geen laser – het is heel goed mogelijk om te doen met een gewone of zelfs een loodlijn).
	Nadat de sjabloon nauwkeurig is belicht, blijft deze alleen door de aangegeven punten om markeringen op de muur te maken waar de bevestigingsmiddelen moeten worden geplaatst (in dit geval zijn dit haakdeuvels). Na het aanbrengen van de markeringen is het handig om opnieuw te controleren met een waterpas – beide punten moeten zich op dezelfde horizontale lijn bevinden.
	Er worden gaten in de muur geboord, de haken die bij de ketel worden geleverd, zijn voorbereid om op te hangen.
	Deuvelpluggen worden eerst in de geboorde gaten gedreven …
	… en dan worden er haken in geschroefd.
	Vervolgens wordt de ketel opgetild (het is beter om dit samen te doen) en voorzichtig aan haken te hangen.
	De ketel is opgehangen en de leidingen bevinden zich precies onder het kanaal dat in de muur is gemaakt. Dat wil zeggen, bij het installeren van de schoorsteen zouden er geen problemen mogen optreden..
	De ruimte tussen de muur en de sleeve is gevuld met polyurethaanschuim. Na de uitzetting en volledige stolling, zal het mogelijk zijn om de houten wiggen te verwijderen en het overtollige af te snijden.
	In overeenstemming met de instructies voor de ketel wordt het benodigde inzetstuk gekozen uit de meegeleverde kit. Deze inzetstukken hebben een verschillende diameter van de interne doorgang en met hun hulp wordt een optimale werking van alle systemen bereikt – een balans tussen luchttoevoer en uitlaat van verbrandingsproducten. Aanbevelingen voor de juiste keuze van de voering worden gegeven in de technische documentatie..
	Het inzetstuk wordt geïnstalleerd in de binnenste aftakleiding van de coaxiale uitlaat van de ketel, dat wil zeggen in het kanaal voor de uitlaat van verbrandingsproducten.
	De voering viel op zijn plaats.
	Vanaf de straatkant wordt een coaxiale buis in de huls gestoken. Het moet al (indien nodig natuurlijk) op de gewenste maat worden gesneden, rekening houdend met de vereiste uitgang van het hoofd van de muur naar buiten.
	Een decoratieve kunststof flens kan direct op de buis worden gezet.
	U kunt doorgaan met de installatie in plaats van de adapter-tap. Let op – in het gedemonstreerde systeem is niet alleen voor de binnenste, maar ook voor de buitenste buis een mofverbinding met afdichtingsmanchetten voorzien. Dat wil zeggen, bij het verbinden van onderdelen is het niet nodig om een ​​brede buitenmanchet te installeren en vervolgens de klem vast te zetten.. De taak is nog eenvoudiger.
	Een brede rubberen kraag en een klem zijn nog steeds bij het systeem inbegrepen. Maar ze zijn alleen bedoeld voor de aansluiteenheid van de adapter op de ketelmondstukken.. De kraag wordt op de buitenste buis van de adapter geplaatst vanaf de kant die bij de ketel past.
	De adapter wordt op zijn “contactdoos” geïnstalleerd en naar beneden geleid, zodat de centrale aftakleiding van de ketel de bus van de centrale leiding binnengaat totdat deze stopt.
	Daarna wordt de adaptertak voorzichtig in de gewenste richting gedraaid – naar de buis die door de muur gaat. Verder is de coördinatie van de acties van beide werknemers vereist. Eén in de kamer leidt de pijpen in de mof van de adapter en de tweede zorgt voor de translatiebeweging van de pijp van buitenaf. Het is noodzakelijk om ervoor te zorgen dat zowel (externe als interne) leidingen van de coaxiale schoorsteen de mokken over de gehele mogelijke lengte tot aan de aanslag ingaan. Meer is hier niet nodig. Als de markering nauwkeurig is uitgevoerd, zouden er geen problemen moeten zijn met de installatie van dit apparaat..
	Nadat de bovenste montage is gemonteerd, kunt u eindigen met de bodem. De kraag gaat naar beneden totdat deze stopt tegen de flens die de aftakleiding aan het ketellichaam bevestigt. Hierdoor wordt de afdichting van het luchttoevoerkanaal bereikt.. Het binnenkanaal is, zoals we ons herinneren, al afgedicht door de mofverbinding met de binnenste afdichtlip.
	De volgende stap is om de plastic klem te installeren en stevig vast te zetten met twee schroeven. Vanaf de zijkant van de ketel zit het werk er eigenlijk op..
	En op straat blijft het om de resterende holtes tussen de huls en de muur te vullen met polyurethaanschuim (om de een of andere reden heeft de meester dit nog niet gedaan), en dan een decoratieve elastische flens aan te brengen.
	Deze flens maskeert goed de plaats waar de buis door de muur gaat en beschermt deze tegen neerslag, wind en ultraviolette stralen..
	Hier is een gedeelte van een coaxiale schoorsteen die op straat is uitgekomen. Na een grondige controle van alle aansluitingen kan het werk als voltooid worden beschouwd..

Dus in de publicatie werden de belangrijkste problemen met het ontwerp, het werkingsprincipe en de installatie van horizontale coaxiale schoorstenen van gasboilers overwogen. We hopen dat de informatie nuttig was voor de lezer..

Ten slotte zijn er twee video’s waarin doe-het-zelvers hun trucs delen terwijl ze worstelen met het probleem van ijsvorming in coaxiale schoorstenen. Als er een vakman onder de lezers is die klaar is om hun eigen interessante oplossing aan te bieden, wachten we op hem op de pagina’s van onze portal. Ontdek de isolatie van een houten vloer via de link.

Video: Een eenvoudige manier om glazuur op de kop van een coaxiale schoorsteen aan te pakken

Video: Kleine zelfaanpassing van de coaxiale schoorsteen om het probleem van ijsbevriezing te elimineren

Fabrikanten

Een universele optie voor de meeste populaire gasboilers is het coaxiale ontwerp van het merk STOUT. Alle componenten van het systeem zijn optimaal op elkaar afgestemd, eenvoudig te installeren en te onderhouden, aangepast voor gebruik in ons land.

Met een verscheidenheid aan elementen kunt u absoluut elk rookafvoersysteem creëren. De fabrikant geeft op alle producten twee jaar garantie. Het productieproces wordt uitgevoerd in dezelfde fabrieken in Italië, waar een vergelijkbaar maar duurder product wordt geproduceerd. STOUT is de keuze van degenen die niet te veel betalen voor de gepromote merknaam, maar gewend zijn om alleen hoge kwaliteit te kiezen.

Baxi coaxiale rookkanalen zijn vervaardigd voor ketels die op gasvormige brandstoffen werken. Hun constructie is gemaakt van roestvrij staal van de hoogste kwaliteit.

Immergas produceert horizontale coaxiale rookkanalen. Het is mogelijk om een ​​\u200b\u200bdergelijk apparaat te gebruiken voor gasboilers, maar ook voor eenheden die op vloeibare brandstof werken..

Het bedrijf Buderus houdt zich bezig met de productie van horizontale schoorsteensystemen. Voor hun productie worden twee soorten staal gebruikt: gegalvaniseerd en roestvrij.

De coaxiale schoorsteen voor Hermann-gasketels is gemaakt in bepaalde maten: de diameter van de binnenpijp is 6 cm, de buitenpijp is 10 cm.Dergelijke systemen worden zowel horizontaal als verticaal uitgevoerd..

Vaillant coaxiale schoorstenen zijn vervaardigd met een aantal ontwerpkenmerken waardoor het apparaat kan worden gebruikt in combinatie met ketels van andere bedrijven.

De Koreaanse fabrikant Navien maakt schoorstenen die kunnen worden gebruikt in combinatie met staande of wandgemonteerde ketels met een vermogen van maximaal 75 kW..

Coaxiale schoorstenen van het populaire bedrijf Viessmann worden geproduceerd in verschillende versies met diameters 6/10 cm, 8 / 12,5 cm, 10/15 cm. Het ontwerp kan zowel verticaal als horizontaal zijn.

Protherm produceert beide soorten coaxiale rookkanalen in de maten 6/10 cm en 8 / 12,5 cm.

Het ontwerp van dergelijke apparaten van Daewoo is zo gemaakt dat de installatie aan weerszijden van de ketel kan worden uitgevoerd..

Ariston horizontale en verticale schoorstenen zijn gemaakt van geëmailleerd staal.

Coaxiale schoorstenen van de beste fabrikanten – een garantie voor betrouwbaarheid en kwaliteit

Coaxiale schoorsteen Ariston

Ariston-schoorstenen van Italiaanse makelij zijn geschikt voor de meeste moderne ketels. Ze worden ook geleverd met pakkingen en wandbekleding..

Coaxiale schoorsteen Baxi

De schoorsteen in zijn structuur moet een lengte hebben van maximaal 5 m. Als hij naar de straat is gericht, krijgt hij een helling van 1 cm voor elke meter van zijn lengte. Voor de omstandigheden van het Russische klimaat zijn geïsoleerde opties meer geschikt met de volgende wijzigingen in het ontwerp:

• verlengd hoofd,
• het ontwerp van het luchtinlaatkanaal is bijzonder beschermd,
• gemaakt van composietmateriaal.

Een dergelijk systeem maakt het mogelijk om ijsvorming op de schoorsteen te voorkomen en de ketel in noodmodus te laten stoppen als de buitentemperatuur daalt tot -50 C.

Coaxiale schoorsteen Proterm

Deze producten zijn zeer eenvoudig te installeren en helpen het rendement van de respectievelijke Protherm-ketels te verhogen. Naast hen biedt het bedrijf ook schoorsteenverlengingen, adapters ontworpen voor aparte rookafvoer en meer..

Coaxiale schoorsteen Vaillant Dit bedrijf wordt beschouwd als een van de leiders op de Europese markt. Er is de laatste jaren veel vraag naar haar producten.

Bij het kiezen van een schoorsteen is het vooral belangrijk om de doorsnede ervan af te stemmen op het gedeelte van de Vaillant ketelleiding. Tijdens de installatie moet de afstand tussen de schoorsteen en brandbare structurele elementen van minimaal 100 mm . worden gewaarborgd

Coaxiale schoorsteen Viessmann

Naast de coaxiale uitlaat (diameter 60/100, 90 °), bevat de kit meestal: een coaxiale buis uitgerust met een ferrule (diameter 60/100, lengte 0,75 m) en muurplaten. Het speciale ontwerp voorkomt dat de buis in de winter bevriest..

Geschatte kosten van een coaxiale schoorsteen

Een standaard tweekanaalsschoorsteen kan worden gekocht voor 3000-4000 roebel.

Als u bekend bent met de structuur van verwarming in uw huis, kunt u zonder hulp een coaxiale schoorsteen installeren. Als je niet over de vaardigheden en kennis op dit gebied beschikt, is het raadzaam om contact op te nemen met een gekwalificeerde master. In de regel rekenen professionals 2,5-4 duizend roebel voor het installeren van een coaxiale schoorsteen voor een gasboiler..

We zijn er zeker van dat dit artikel nuttig en informatief voor u was, nu kunt u een coaxiale schoorsteen met uw eigen handen installeren. We wensen je veel succes met je werk!

Professioneel advies

Betrouwbare leidingverbindingen worden geleverd door overgangsassemblages. Alle voegen moeten worden afgedekt met een kit en een beschermhoes..

Om ervoor te zorgen dat de gasapparatuur door het servicecentrum voor garantie wordt geaccepteerd, is het noodzakelijk om het aanbevolen coaxiale rookgasafvoersysteem voor de geselecteerde ketel te installeren..

U moet de hulp van specialisten niet verwaarlozen en uzelf installeren zonder de juiste ervaring..

Onjuiste berekening resulteert in een verandering van de uitlaattemperatuur en verhoogde condensatie. Als gevolg hiervan hoopt ijs zich op op het hoofd. Zorg ervoor dat u metalen schilden installeert in houten kamers.

Beschermende assemblages verhogen de kosten van de constructie en verhogen de productiviteit. Installeer bij verticale installatie altijd een klep om de trek te vergroten en een condensopvangset.

Horizontale systemen zijn bovendien uitgerust met een anti-icing-module, windbescherming en een membraan.

We plaatsen een schoorsteen in een houten huis. Bakstenen pijpen. Doorgang door het plafond en de muur. Coaxiale schoorsteen

Het traditionele materiaal voor de vervaardiging van schoorstenen in houten huizen is vuurvaste stenen.

Bij het leggen van schoorstenen moet speciale aandacht worden besteed aan het aan elkaar binden van stenen. Om de elementen van een bakstenen schoorsteen in het interieur van een huis te verbinden, kunt u een mengsel van cement en kalksteen gebruiken, maar bij het leggen van stenen in een schoorsteen in een open ruimte, moet schone cementmortel worden gebruikt

De dikte van de naad tussen de stenen in dergelijk metselwerk mag niet groter zijn dan één centimeter. Tegelijkertijd moet de steen rood en niet hol zijn..

Het binnenoppervlak van een bakstenen schoorsteen wordt blootgesteld aan agressieve effecten van verbrandingsproducten, condensaat. Als gevolg hiervan kunnen spanen en instortingen optreden op de binnenoppervlakken. Om dergelijke negatieve momenten te voorkomen, wordt een asbestcementbuis in de bakstenen schoorsteen geplaatst en wordt de ruimte tussen de baksteen en de buis gevuld met beton. Zo voert u de zogenaamde “mof” van de schoorsteen uit “.

De figuur in het artikel laat zien hoe je een schoorsteen door een houten plafond kunt leiden.

Bij het passeren van de vloer kunt u gebruik maken van asbestlagen. In dit geval is de afstand tussen de buis en de vloerboom 25 centimeter..

In het geval dat er geen asbestpakking wordt gebruikt, moet de afstand tussen de buis en de boom worden vergroot tot 38 centimeter.

Ook bij het passeren van een plafond – in de buurt van houten wanden – moeten schoorsteenpijpen betrouwbaar worden geïsoleerd.

De hele structuur kan vanaf de zijkanten worden gemetseld.

Als u een schoorsteen installeert in een nieuw, nog niet geïnstalleerd blokhut, kunt u deze beter op een houten plank plaatsen die ten opzichte van de muur kan bewegen. In dit geval zal de verzakking van het blokhut in de loop van de tijd niet leiden tot de vernietiging van het metselwerk van de schoorsteen en pijp..

Bij het verwijderen van de schoorsteen door het dak, mag de afstand tussen de verwarmingselementen en de spanten niet minder zijn dan 13 centimeter. Een warmte-isolator moet worden geïnstalleerd in de opening tussen de buis en de spantboom. Basaltwol kan als zodanig worden gebruikt. Let er bij het kiezen van wol voor thermische isolatie op dat het vrij is van organische bindmiddelen en dat het bestand is tegen hoge temperaturen..

Ommanteling voor plafond en wanden

Naast het behandelen van elementen van houten constructies met brandvertragers en mastiek, kunt u ze beschermen tegen de hete delen van metalen ovens door bekleding met vuurvaste materialen. Bij de voorbereiding van deze procedure moet er rekening mee worden gehouden dat de plafondvijling in het gebied van de uitgang naar het dak alleen wordt uitgevoerd met onbrandbare materialen die het interieur van de kamer niet bederven..

De optimale bekledingsoptie is vezelige gipsplaten die zijn behandeld met vuurvaste stopverf. Om de muren te beschermen, kan basaltkarton worden gebruikt, omhuld met staalplaten erop. Meestal worden speciale decoratieve schermen van roestvrij staal gebruikt. Ze beschermen niet alleen oppervlakken goed tegen verbranding, maar zien er ook heel esthetisch uit..

Een andere optie om de muren te beschermen tegen hete kachelonderdelen, is om ze te bedekken met stenen die op de rand zijn geplaatst..

Voor-en nadelen

Voordat u met uw eigen handen gaat werken aan het installeren van een ketel op vaste brandstof in een houten huis, moet u vertrouwd raken met de sterke en zwakke punten van de unit.

De belangrijkste voordelen van de betreffende apparatuur zijn:

1. Verwarmingsfunctie wanneer de elektriciteit is uitgeschakeld – open gewoon een speciale kraan en start de koelvloeistof direct.
2. Betaalbare, bijna gratis brandstof, vooral voor mensen die in de buurt van beboste gebieden wonen.
3. Eenvoudige installatie van een wandketel in een houten huis.
4. Lage prijs van apparatuur.

Naast de voordelen heeft het schema met een houtketel op vaste brandstof verschillende nadelen:

• een aanzienlijke massa van de eenheid, omdat gietijzer wordt gebruikt voor de vervaardiging ervan;
• een persoon moet constant voor de ketel zorgen, de werking zo nodig aanpassen, bijvoorbeeld wanneer de elektriciteit is uitgeschakeld;
• verhoogd brandstofverbruik, zachthout produceert weinig warmte tijdens verbranding;
• laag rendement, maximaal 80%;
• grote afmetingen van de unit.

Veel eigenaren installeren een wandgemonteerde gasketel in een houten huis, maar dit kan alleen in de directe omgeving van de gasleiding. De meeste eigenaren van particuliere landhuizen gebruiken een houtketel op vaste brandstof om hun huizen te verwarmen. De installatie heeft zijn eigen nuances..

Installatievolgorde

Het plaatsen van een binnenschoorsteen begint met het opstellen van een schema en het berekenen van het benodigde aantal leidingsegmenten. Om de montage correct te voltooien, wordt het apparaat in de volgende volgorde uitgevoerd:

Schoorsteenafvoerdiagram door het dak van golfkarton

• Het oppervlak van de wanden en vloer achter de kachel en schoorsteen is beschermd tegen hitte met een brandwerend materiaal, bijvoorbeeld asbestplaten.
• Het eerste pijpsegment is verbonden met een pijp van een warmtegenererende inrichting of oven. Als er openingen zijn bij de kruising, gebruik dan een adapter of afdichting. Gebruik een vuurvaste kit en een metalen klem om de voeg af te dichten..
• Elk volgend segment van een pijp met één circuit wordt op de onderste geplaatst om de doorgang van rook niet te belemmeren. De verbinding van sandwichbuizen wordt anders uitgevoerd – de elementen van het binnenste circuit worden in de onderliggende module gestoken, in de buitenste, integendeel.
• Het wordt aanbevolen om een ​​overlap tussen de leidingen in acht te nemen die gelijk is aan een kwart van de straal. Om het gebruik met een afdichtmiddel gemakkelijker te maken en de verbindingen met klemmen vast te zetten, mag u ze niet op de doorgangsplaatsen van vloeren en daken tussen vloeren plaatsen.
• Als u de buis moet draaien, worden de modules aangesloten met een draaibare elleboog met een hoek van 45 of 90 graden.
• Om de schoorsteen door het plafond en het dak te leiden, moet u er een gat in maken en een doorgangsdoos of pijp installeren waarin een vuurvaste isolatie wordt gegoten.

• Nadat de buis naar het dak is gebracht, wordt deze beschermd met een elastische trechtervormige afdichting die betrouwbaar beschermt tegen het binnendringen van water.

• De pijp wordt tot de berekende hoogte afgewerkt en er wordt een beschermende paraplu bovenop geplaatst om te voorkomen dat er vuil, takken en vogels in de schoorsteen komen.
• De pijpuitlaat is afgewerkt met een decoratief schort passend bij de kleur van de dakbedekking.

Nadat de installatie is voltooid, is het noodzakelijk om de verwarmingssystemen te starten, de tractie en de dichtheid van de verbindingen te controleren – zelfs een lichte rook duidt op ernstige problemen, waarvan de oplossing onveilig is om uit te stellen.

Het installeren van een schoorsteen in een huis is een verantwoorde gebeurtenis, waarvan de kwaliteit afhangt van het comfort en de veiligheid van het verwarmingssysteem, dus volg de aanbevelingen van de fabrikant, installatietechnologie.

Keramische schoorstenen voor houten gebouwen

De moderne industrie produceert zeer sterke en brandveilige modulaire schoorstenen van hoogwaardige keramische materialen. Het zijn een soort constructies die op hun plaats zijn samengesteld uit verschillende elementen..

keramische schoorsteen

Een dergelijke schoorsteen kan worden gemaakt van meerlagig materiaal. Het binnenoppervlak is gemaakt van keramisch materiaal, dat bijzonder goed bestand is tegen hitte en zuren die worden gevormd tijdens de reacties van verbrandingsproducten. Hun binnenoppervlak is zeer glad, wat de vorming van roet voorkomt en zorgt voor een gelijkmatige en krachtige tractie. Maar zo’n schoorsteensysteem heeft een aanzienlijk gewicht en vereist speciale vaardigheid tijdens de installatie..

Naast gewone metalen buizen voor schoorstenen, meestal gemaakt van roestvrij staal of gietijzer, zogenaamde “sandwichbuizen”, die een meerlaagse samenstelling hebben.

Het binnenoppervlak van dergelijke schoorstenen is gemaakt van roestvrij staal, dan is er een isolatiemateriaal – en dan een gegalvaniseerde buis. Samen vervult dit complex zijn functies vrij succesvol en is het zeer eenvoudig te monteren. Glad roestvrijstalen oppervlak aan de binnenkant zorgt voor een gelijkmatige tractie, waardoor de vorming van turbulentie wordt voorkomen.

Bij het kiezen van een dergelijke buis is het echter erg belangrijk om te onthouden dat verschillende verwarmingsapparaten verschillende verbrandingstemperaturen hebben en op basis hiervan de vereiste dikte van de binnenmuur kiezen. Bij het bouwen van een schoorsteen voor een gas-, diesel- of pelletketel moet deze minimaal een halve millimeter zijn

Schoorstenen voor baden of open haarden zijn meestal uitgerust met een binnenpijp van 0,8-1,0 mm, maar voor kolengestookte kachels moet dit cijfer minimaal een millimeter zijn.

Evenals keramische schoorstenen – schoorstenen gemaakt van sandwichbuizen hebben een modulair ontwerp en zijn eenvoudig met elkaar te verbinden. Er worden dus speciale elementen geproduceerd om door vloerplafonds te gaan. Maar zelfs in dit geval moet ervoor worden gezorgd dat de verbinding van de buis zich niet in de dikte van het plafond bevindt.

Hoe de temperatuur van rookgassen in de schoorsteen te verlagen?

De verbranding van aardgas produceert kooldioxide, stoom, zwavelhoudende zoutvormende oxiden, enz. De optimale temperatuur van rookgassen bij de uitgang van de schoorsteen moet 100-110 ° C zijn.

Als de temperatuur van de rookgassen onder het dauwpunt ligt, dat wil zeggen de condensatietemperatuur van de lucht, dan zal de waterdamp in de verbrandingsproducten neerslaan op de wanden van de schoorsteen. Als dit constant gebeurt, kan de schoorsteen snel instorten..

Als de rookgastemperatuur te laag is, zal condensatie ontstaan ​​bij de uitgang van de schoorsteen en zal het buitenste deel van de schoorsteen beginnen te bevriezen

Bovendien leidt de aanwezigheid van permanente condensatie in het rookkanaal tot een verzwakking van de natuurlijke trek. Daarom is het zo belangrijk om de temperatuur van de rookgassen te bewaken, die direct afhangt van het gedeelte van de schoorsteen..

Uit het bovenstaande kunnen we concluderen dat bij een juiste berekening de temperatuur van de rookgassen in de buurt van optimale waarden zal liggen. Als de temperatuur te hoog is en verlaagd moet worden, geeft dit direct aan dat de doorsnede van de schoorsteen niet overeenkomt met het vermogen van de gasboiler. Om de temperatuur van de rookgassen te verlagen, is het aan te raden om het rookgassysteem opnieuw te monteren rekening houdend met de standaardwaarden.

Video: condensaat in de schoorsteen

Hoe de trek in de schoorsteen van een gasboiler te controleren en aan te passen?

Stuwkracht is de drukval op de plaats waar brandstof wordt verbrand. De drukverlaging vindt plaats door de afvoer van verbrandingsproducten door het rookkanaal. Als we praten in het kader van dit artikel, dan dwingt de stuwkracht verse lucht in de verbrandingskamer, waar een verminderde druk ontstaat als gevolg van het feit dat de verbrandingsproducten van gas naar buiten worden verwijderd..

De aanwezigheid van tocht geeft aan dat de schoorsteen correct is ontworpen en geïnstalleerd en dat de apparatuur naar behoren werkt. Gebrek aan tocht kan een directe of indirecte bevestiging zijn van de noodzaak van preventief onderhoud of reparatie van apparatuur en rookafvoersysteem..

Het luchtdebiet in de schoorsteen kan worden gemeten met een speciaal apparaat – een anemometer

De volgende methoden worden gebruikt om het stuwkrachtniveau te controleren:

• visuele inspectie – in de ruimte waar de verwarmingsapparatuur zich bevindt, mag er geen rook zijn;
• met behulp van geïmproviseerde middelen, bijvoorbeeld een vel papier. Hij wordt naar het kijkgat gebracht. Als er wordt getrokken, buigt het vel naar het gat;
• meting met een speciaal apparaat – windmeter. Het wordt gebruikt om de luchtsnelheid te regelen.

Voor tractiecontrole is het beter om de laatste methode te gebruiken, omdat alleen deze de exacte waarde laat zien. Bij het meten van natuurlijke trek moet de rookgassnelheid in het bereik van 6-10 m/s liggen. De waarde is ontleend aan SP 41-104-2000 “Ontwerp van autonome warmtebronnen”.

Als het nodig is om het trekniveau te verminderen, moet de schoorsteen opnieuw worden gemonteerd op basis van een schoorsteen met een groter gedeelte. Om de tractie te vergroten, wordt aanbevolen om de kwaliteit van de montageverbindingen te controleren en het rookkanaal mechanisch te reinigen met behulp van een staalkabel met een borstelmondstuk.

Als dit niet helpt, is de enige uitweg om de schoorsteen te vervangen door een voorlopige berekening van het gedeelte van de schoorsteen. Tegelijkertijd is het raadzaam om het aantal roterende elementen te minimaliseren of helemaal te verwijderen..

Waarom blaast de ketel uit en hoe te repareren?

De belangrijkste reden waarom de brander in de ketel uitblaast is het backdraft effect dat ontstaat door problemen met de schoorsteen..

Voordat u maatregelen neemt, moet u de hoogte van de schoorsteen boven het niveau van de nok en de aanwezigheid van een geïnstalleerde deflector controleren, waardoor de penetratie van windstromen in de schoorsteen kan worden verminderd. Als het buisapparaat niet volgens de regels is gemaakt, moet u na de hieronder beschreven stappen de buis opbouwen en een deflector plaatsen.

Soms moet u, om de tractie te vergroten, de schoorsteen van roet verwijderen.

Om het probleem met het uitblazen van de ketel op te lossen, moet u het volgende doen:

1. Allereerst moet u het niveau van diepgang in de buis controleren. Gebruik voor beter een windmeter. Als het niet mogelijk was om het te vinden, moet u met de ketel in werking het papier tegen de uitlaat van de schoorsteen leunen. Als het blad wordt aangetrokken door de schoorsteen, zouden er geen problemen met tocht moeten zijn.
2. Als het mogelijk was om uit te blazen als gevolg van het verlies van natuurlijke trek, dan moeten de verbindingen van de schoorsteen worden gecontroleerd. Hiervoor wordt een warmtebeeldcamera gebruikt. Als de leiding lucht lekt, zal het apparaat een sterk temperatuurverschil vertonen tussen de hoofdleiding en de verbinding van de twee modules..
3. Als de schoorsteen correct is gemonteerd, is het noodzakelijk om het rookkanaal te reinigen met een kabel met een mondstuk. De diameter van het mondstuk is afgestemd op het gedeelte van de schoorsteenpijp. Een inspectiegat aan de onderkant van de schoorsteen wordt gebruikt om roet, teer en andere verbrandingsproducten te verwijderen..
4. Na het voltooien van deze eenvoudige stappen, moet u het stuwkrachtniveau opnieuw controleren. Als de natuurlijke trek niet is verbeterd, is het noodzakelijk om werkzaamheden uit te voeren om de hoogte van de schoorsteen te corrigeren en een deflector te installeren. Installatie maakt gebruik van hittebestendig afdichtmiddel en krimpklemmen.

Indien de hierboven beschreven werkzaamheden geen resultaat hebben, dient u contact op te nemen met de gasdienst om de gasapparatuur te laten controleren. Mogelijk hebben de problemen met het uitblazen te maken met de supergevoelige automaten..

Video: hoe de tractie in een gasboiler te controleren
