Какво е затворена отоплителна система?

Важна характеристика на такава система е липсата на контакт с външния въздух и наличието на леко свръхналягане. По правило веригата работи с изкуствена индукция на циркулацията на охлаждащата течност с помощта на помпа. Това ви позволява да не се притеснявате за спазването на големи наклони на основните линии, както и да приемате по -малки диаметри на тръбите и да ги полагате по най -удобния начин..

По правило гравитационната отоплителна система с естествена циркулация на охлаждащата течност се прави с отворен разширителен резервоар, монтиран в най -високата точка. Затворената система традиционно се доставя с циркулационна помпа, което увеличава нейната ефективност и намалява разхода на материали..

Поради своите характеристики системите от затворен тип имат много предимства:

  • охлаждащата течност под налягане се нагрява по -бързо;
  • вероятността за проветряване на мрежата от тръбопроводи и радиатори е много ниска;
  • охлаждащата течност не е наситена с кислород и не се изпарява в атмосферата, което е много важно при пълнене на системата с антифриз;
  • разширителният резервоар е монтиран в затворена отоплителна система на връщащата тръба близо до котела, което е много удобно по отношение на поддръжката;
  • няма нужда да използвате тръбопроводи с големи диаметри и да ги поставяте на видно място, в това отношение затворената система с принудителна циркулация е най -добрият избор за частна къща.

Има само един съществен недостатък – зависимостта от надеждността на захранването, затворена отоплителна система без помпа, захранвана от електрическата мрежа, няма да работи. За щастие, циркулационните блокове за отделни системи имат ниска консумация на енергия и следователно при прекъсване на захранването те ще могат да работят от непрекъснато захранване за дълго време..

Някои експерти твърдят, че затворена система с естествена циркулация ще помогне за решаването на проблема с прекъсванията на електрозахранването. Припомнете си, че в този случай движението на охлаждащата течност се дължи на разликата в плътността и масата на гореща и охладена вода. Първият, загряване в котела, като по -лек се измества нагоре от охладена охлаждаща течност, която има голяма маса, идваща от радиаторите.

Въпреки факта, че налягането в затворена отоплителна система (1,5-2 бара) не възпрепятства гравитационното движение на потоците топла и студена вода, неговата ефективност е силно съмнителна. Факт е, че разликата в конвективните сили вече е малка и тук все още трябва да преодолеете съпротивлението на мембраната на резервоара, която се разтяга, когато водата се разширява. За да не се забърквате в тези хлъзгави моменти, по -добре е винаги да инсталирате помпа на затворена система. Ако има нужда от монтиране на гравитационна верига, тя трябва да бъде отворена.

Главна информация

Преди да започнете да подреждате системата със собствените си ръце, е необходимо да проучите подробно схемата за отопление от затворен тип, съставните й елементи, както и предимствата и недостатъците. Цялата тази информация ще помогне на собствениците на частна къща да изберат най -ефективния вариант, който е идеален за определена стая.

Затвореният дизайн е затворена отоплителна система, в която охлаждащата течност не се движи естествено, а с помощта на специално оборудване. Цялата структура се състои от голям брой единици, които се допълват взаимно и ви позволяват да затоплите въздуха в помещението до желаната стойност.

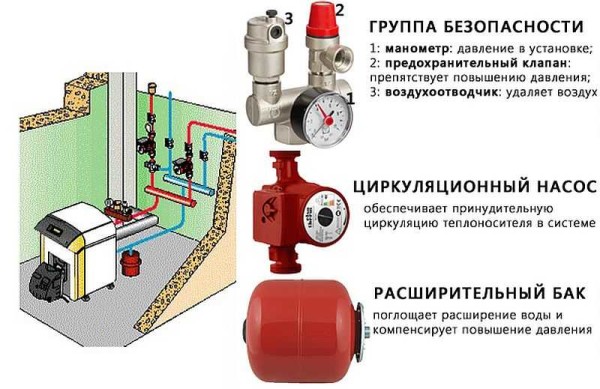

Основните елементи на отоплителната система от затворен тип:

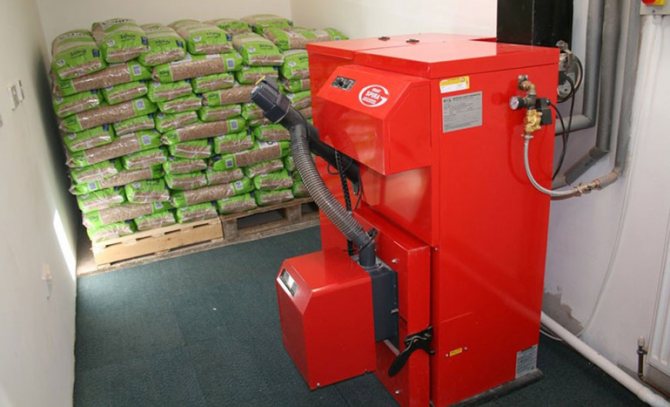

  • котел (газов, електрически, индукционен, на твърдо гориво);
  • циркулационна помпа;
  • запечатан разширителен резервоар от компенсационен тип;
  • тръбен контур за движение на охлаждащата течност;
  • едно от устройствата за пренос на топлина, монтирани в отопляемото помещение (радиатори, конвектори и др.);
  • група за безопасност, която представлява система от вентилационни отвори и клапани;
  • спирателни вентили;
  • спомагателни устройства, необходими за автоматизиране на процеса на наблюдение и управление на системните елементи.

Затворен тип: преглед на отоплителната система

Коя отоплителна система е по -добре отворена или затворена

Тази система се характеризира с факта, че в нея не се отделят течни пари, тъй като тази конструкция е херметична и движението на водата се случва поради използването на помпа.

Естествената циркулация изобщо не е присъща на тази система, но нейните компоненти са абсолютно същите като в структурата, оборудвана с отворена верига. Основната разлика е наличието на специална вградена помпа.

В случай, че има твърде много течност и тя започне да се издига над зададеното ниво, вентилът на резервоара се отваря леко и излишната охлаждаща течност се изпарява. Ако температурата спадне, помпата връща течността обратно в затворения контейнер за отопление на помещението..

Важно! Трябва да се отбележи, че налягането в системите, които работят в затворен кръг, е постоянно в определените граници, поради което охлаждащата течност винаги е в работно състояние..

Коя отоплителна система е по -добре отворена или затворена

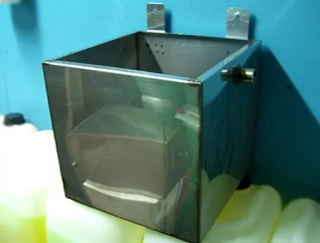

Резервоарът за тази отоплителна система, като правило, е изработен от здрави и надеждни метали. В допълнение, резервоарът има свои собствени схематични характеристики. Състои се от 2 валцовани елемента. Вътрешната кухина на резервоара е гумено покритие, което е устойчиво на високи температури. Течността в контейнера непрекъснато циркулира под налягане, защото в него винаги има натрупване на газове. Диафрагмата разделя наполовина резервоара, за да разпредели течността. В едната половина има газ, а в другата съответно вода. Поради факта, че течностите функционират под налягане, диафрагмата постоянно измества потоците обратно.

Коя отоплителна система е по -добре отворена или затворена

Принципът на действие на затворена система

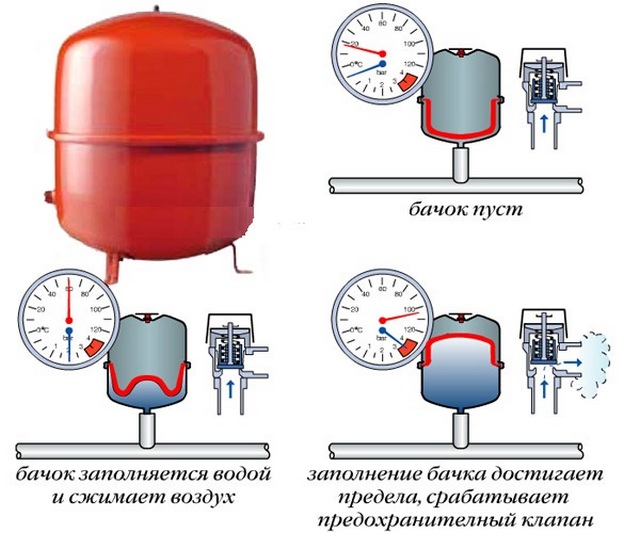

Топлинното разширение в затворена система се компенсира с помощта на мембранен разширителен съд, който се напълва с вода по време на нагряване. При охлаждане водата от резервоара се връща обратно в системата, като по този начин се поддържа постоянно налягане във веригата..

Налягането, генерирано в затворен отоплителен кръг по време на монтажа, се предава на цялата система. Циркулацията на охлаждащата течност се извършва принудително, поради което тази система е летлива. Без циркулационна помпа няма да има движение на нагрята вода през тръби до устройствата и обратно към топлинния генератор.

Основните елементи на затворената верига:

  • котел;
  • изпускателен вентил за въздух;
  • термостатичен вентил;
  • радиатори;
  • тръби;
  • разширителен резервоар, който не е в контакт с атмосферата;
  • балансиращ вентил;
  • сферичен вентил;
  • помпа, филтър;
  • предпазен клапан;
  • манометър;
  • фитинги, крепежни елементи.

Ако захранването на къщата е непрекъснато, тогава затворената система работи ефективно. Често дизайнът се допълва от „топли подове“, които увеличават неговата ефективност и топлопреминаване.

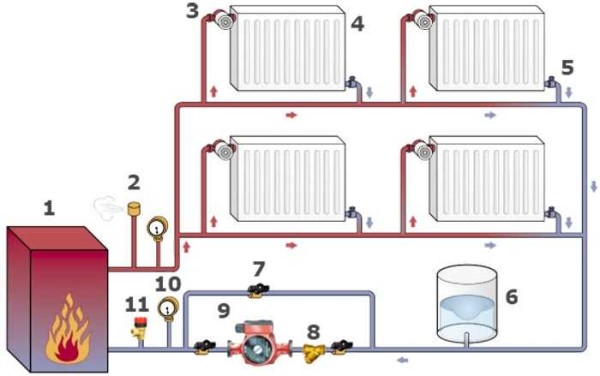

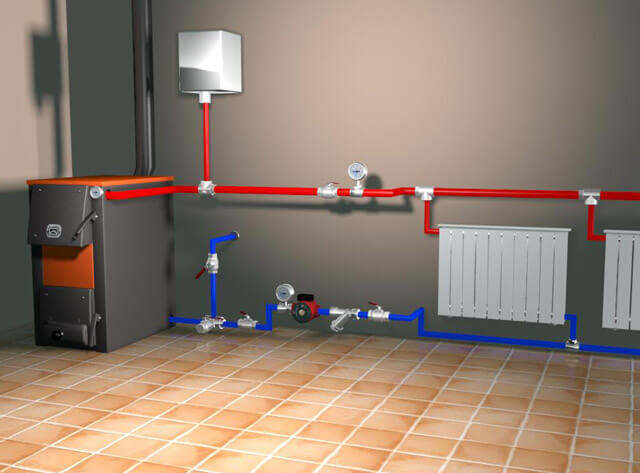

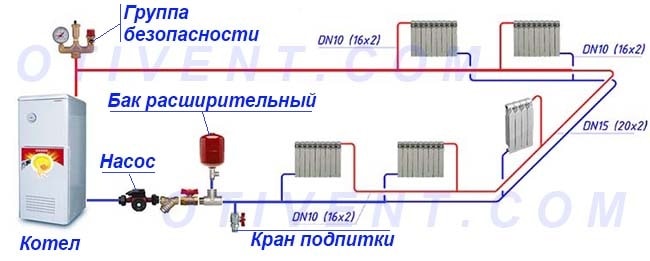

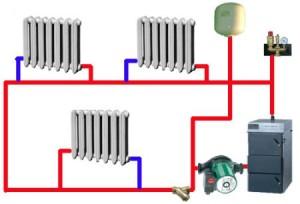

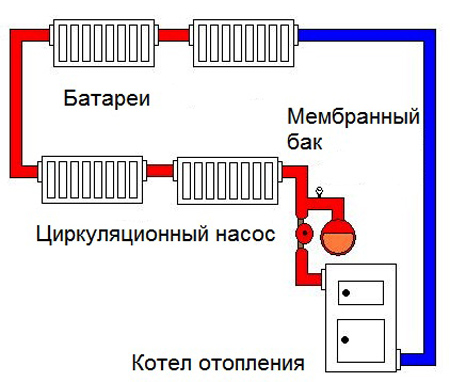

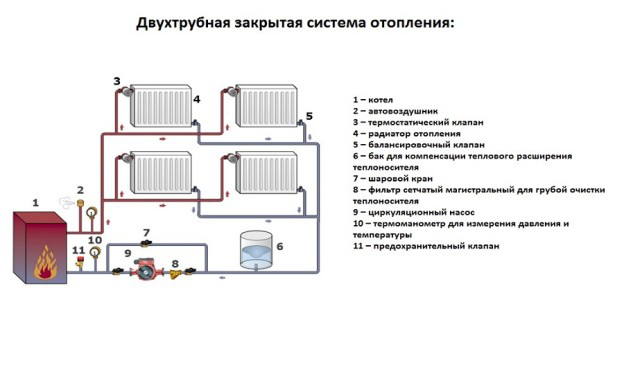

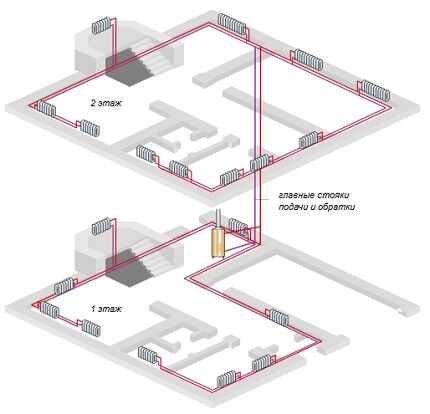

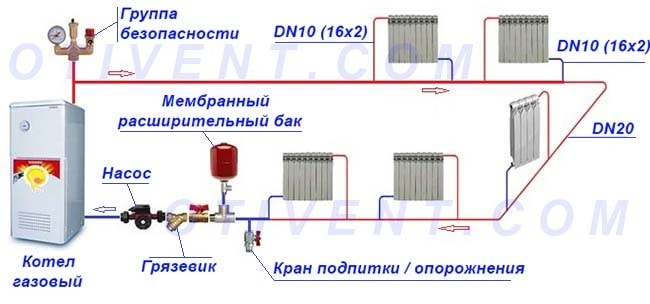

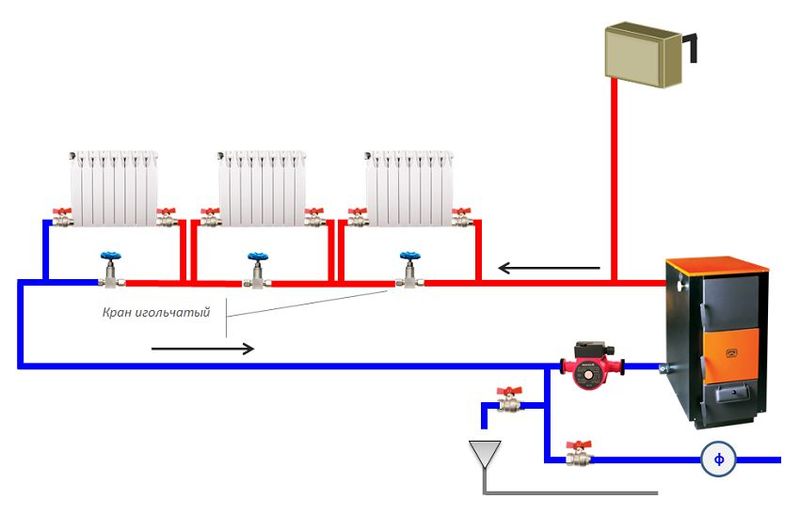

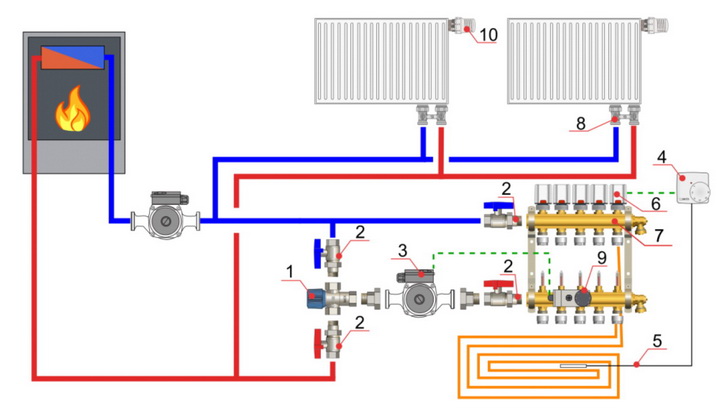

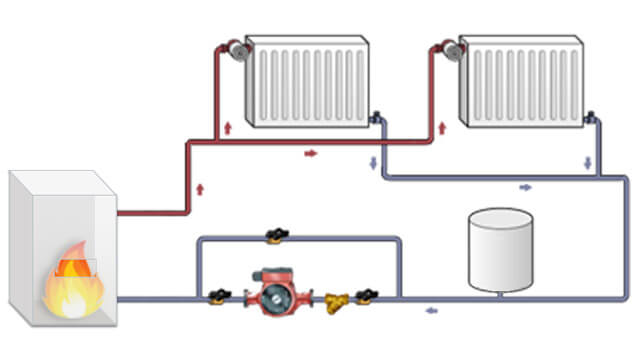

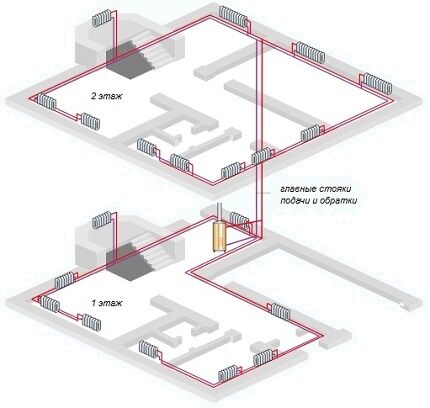

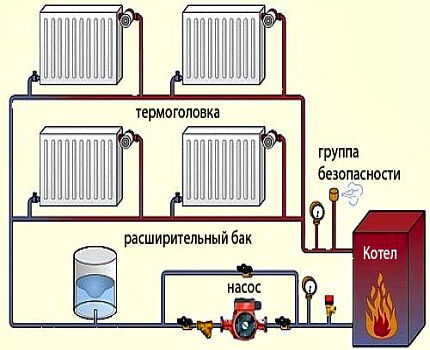

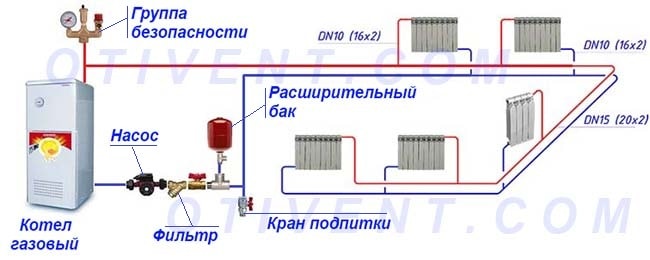

Типична диаграма на затворена отоплителна система

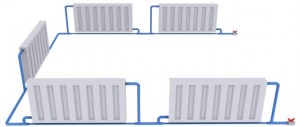

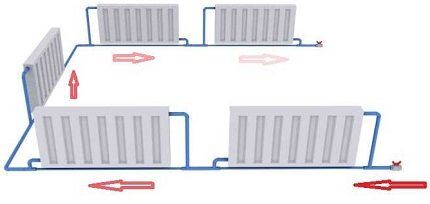

Това подреждане позволява да не се придържате към определен диаметър на тръбопровода, да намалите разходите за закупуване на материали и да не поставите тръбопровода под наклон, което опростява монтажа. Помпата трябва да се захранва с течност с ниска температура, в противен случай работата й е невъзможна.

Затворена отоплителна система

Затвореният отоплителен кръг включва някои части, които се използват в други видове системи.

Тази опция има и един отрицателен нюанс – докато при постоянен наклон отоплението работи дори при липса на захранване, след това при строго хоризонтално положение на тръбопровода затворената система не работи. Компенсира този недостатък с висока ефективност и редица положителни аспекти в сравнение с други видове отоплителни системи.

Инсталацията е сравнително проста и възможна в стая с всякакъв размер. Не е необходимо да изолирате тръбопровода, загряването става много бързо, ако във веригата има термостат, тогава може да се настрои температурният режим. Ако системата е подредена правилно, загубата на охлаждащата течност следователно няма причини за нейното попълване..

Безспорното предимство на отоплителната система от затворен тип е, че температурната разлика между подаването и връщането позволява увеличаване на експлоатационния живот на котела. Тръбопроводите в затворена верига са по -малко податливи на корозия. Възможно е да се изпомпва антифриз във веригата вместо вода, когато отоплението трябва да се изключи през зимата за дълго време.

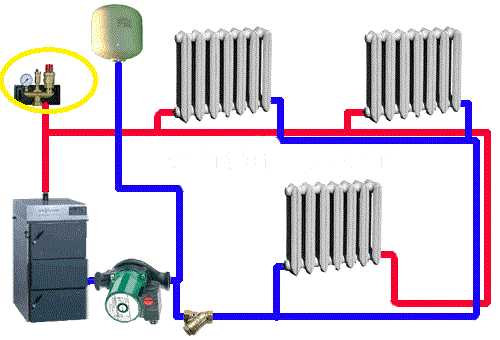

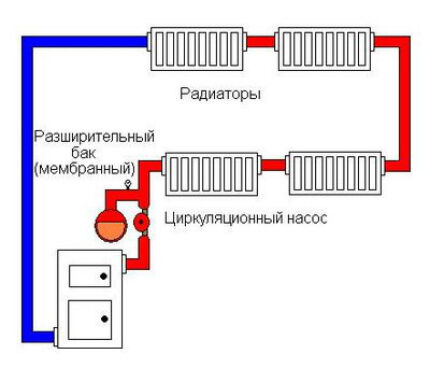

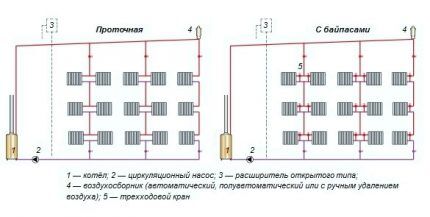

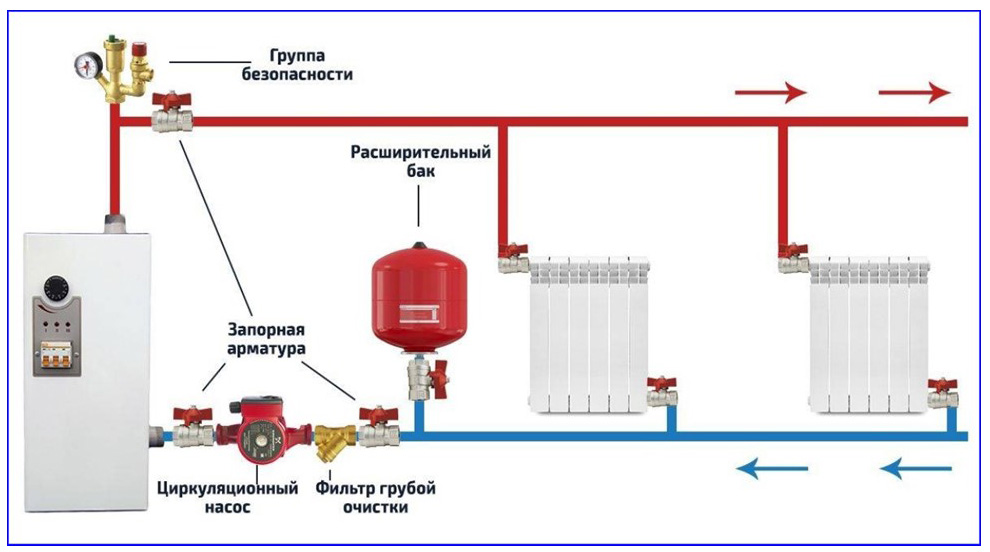

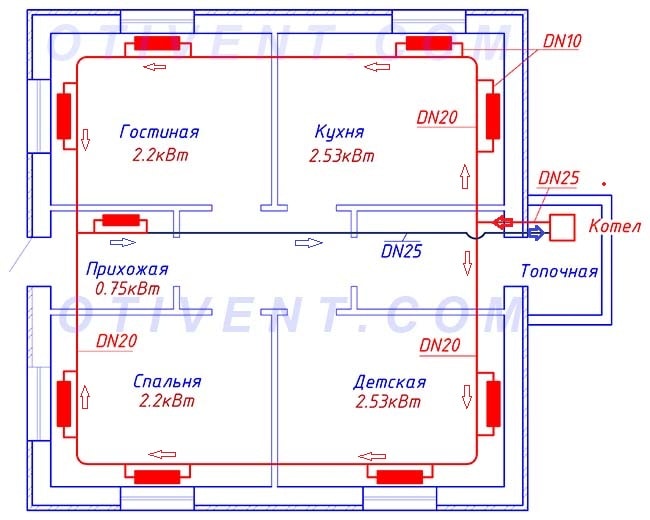

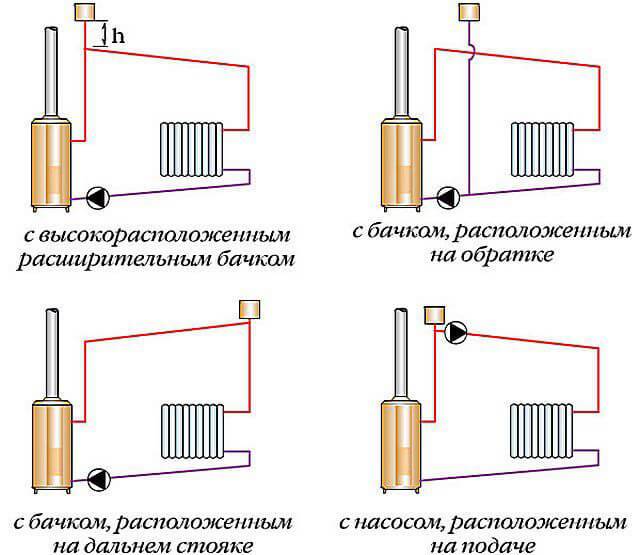

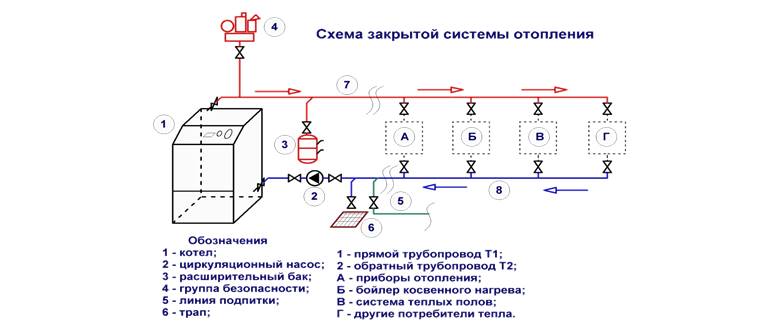

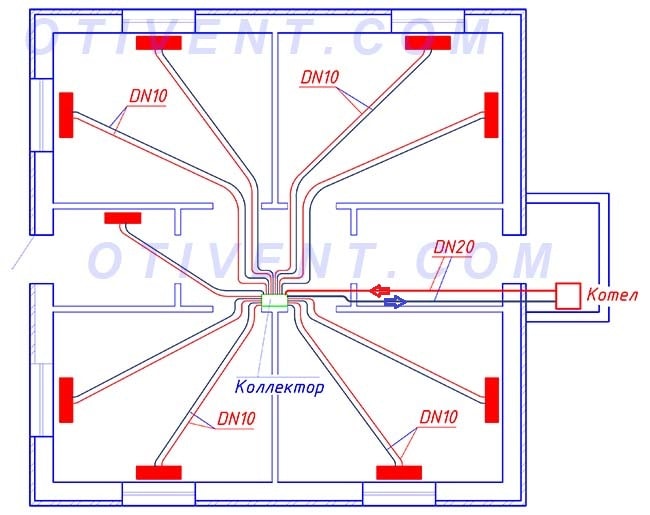

Схема на затворена отоплителна система

Най-често използваните системи от затворен тип са водни системи, въпреки че незамръзващите течности, пара, газове с необходимите характеристики също могат да изпълняват функцията на топлоносителя.

Защита на системата от въздух

Теоретично въздухът не трябва да влиза в затворена отоплителна система, но всъщност той все още присъства там. Натрупването му се наблюдава в момент, когато тръбите и батериите се пълнят с вода. Втората причина може да бъде разхлабването на ставите..

В резултат на появата на въздушни брави, преносът на топлина на системата се намалява. За борба с това явление в системата са включени специални клапани и вентили за освобождаване на въздух..

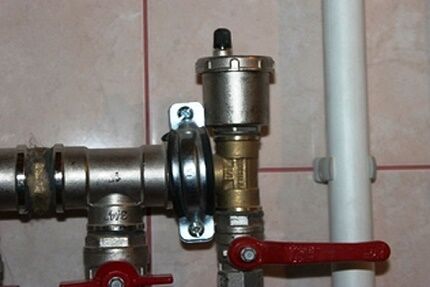

Вентилационен отвор за затворена отоплителна система

Ако системата не натрупва въздух, вентилационният поплавък ще блокира вентилационния вентил. Когато въздушна ключалка се натрупа в поплавъчната камера, поплавъкът спира да държи изходящия клапан, което позволява на въздуха да излезе от устройството.

За да се сведе до минимум вероятността от задръстване на въздуха, трябва да се спазват определени правила при пълнене на затворена система:

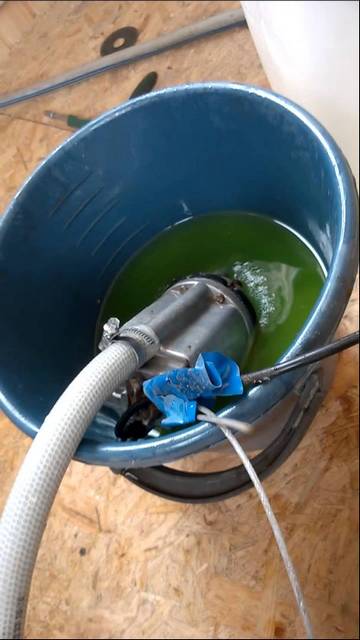

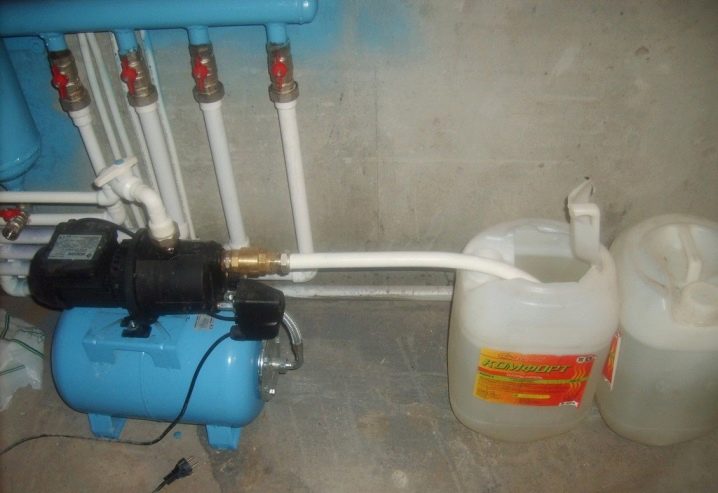

  1. Доставяйте вода отдолу нагоре. За да направите това, поставете тръбите така, че водата и отделеният въздух да се движат в една и съща посока..
  2. Оставете изпускателните вентили отворени и вентилите за източване на вода затворени. По този начин, с постепенно покачване на охлаждащата течност, въздухът ще напусне през отворите за отваряне на въздуха..
  3. Затворете вентилационния вентил веднага щом водата започне да тече през него. Продължете процеса плавно, докато веригата се напълни напълно с охлаждаща течност..
  4. Стартирайте помпата.

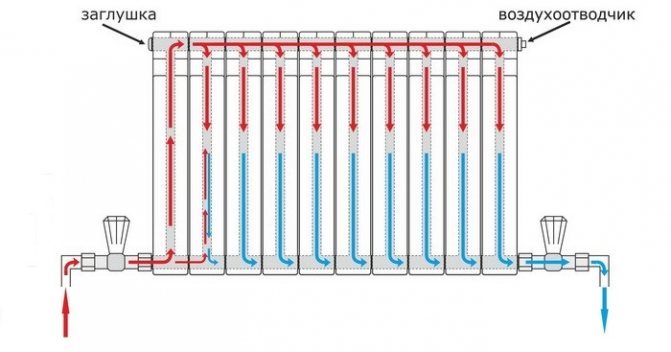

Ако в отоплителния кръг има алуминиеви радиатори, тогава на всеки са необходими вентилационни отвори. Алуминият, в контакт с охлаждащата течност, предизвиква химическа реакция, придружена от отделянето на кислород. При частично биметалните радиатори проблемът е същият, но се генерира много по -малко въздух..

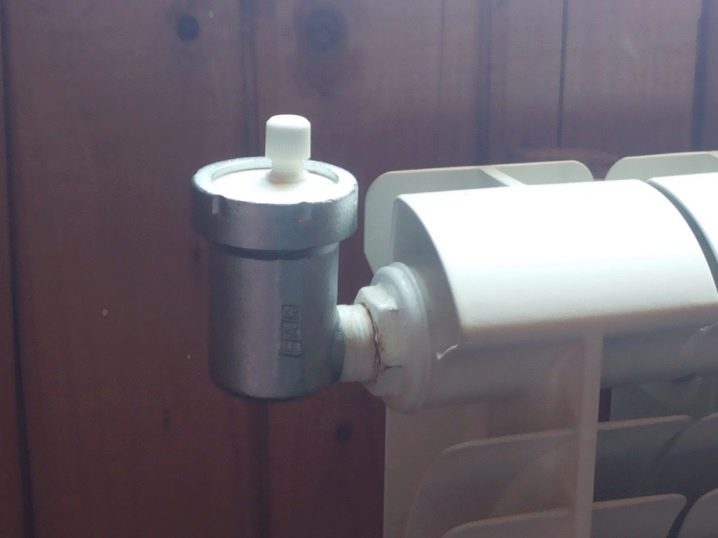

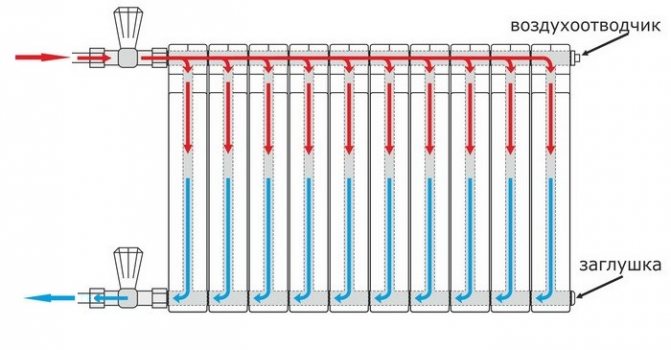

Устройство за отстраняване на въздух

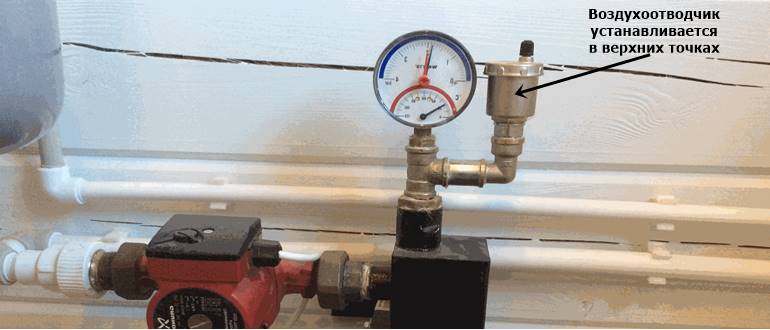

В горната точка е инсталиран автоматичен вентилационен отвор. Това изискване се обяснява с факта, че въздушните мехурчета в течни вещества винаги се втурват нагоре по тръбата, където се събират от устройство за отстраняване на въздух

В 100% биметални радиатори охлаждащата течност не влиза в контакт с алуминий, но професионалистите настояват за наличието на вентилационен отвор в този случай. Специфичният дизайн на панелните радиатори от стомана вече е завършен с вентили за освобождаване на въздух по време на производството..

При стари чугунени радиатори въздухът се отстранява с помощта на сферичен вентил, други устройства тук са неефективни.

Критичните точки в отоплителния кръг са завоите на тръбите и горните точки на системата, поради което на тези места са инсталирани изпускателни устройства за въздух. В затворен кръг се използват кранове на Маевски или автоматични поплавъчни клапани, които позволяват отстраняване на въздуха без намеса на човека..

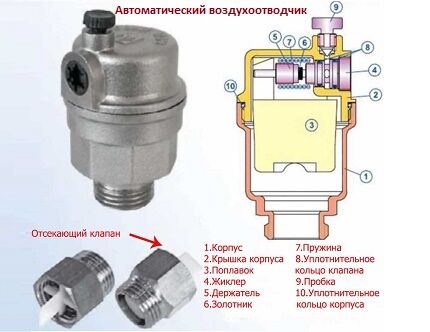

В корпуса на това устройство има полипропиленов поплавък, свързан чрез люлка с макара. Тъй като поплавъчната камера се напълва с въздух, поплавъкът се спуска надолу и при достигане на долното положение отваря клапана, през който въздухът изтича.

Водата влиза в обема, освободен от газ, поплавъкът се втурва нагоре и затваря макарата. За да се предотврати навлизането на отломки в последния, той е покрит със защитна капачка..

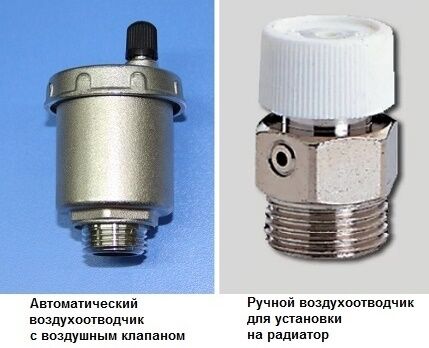

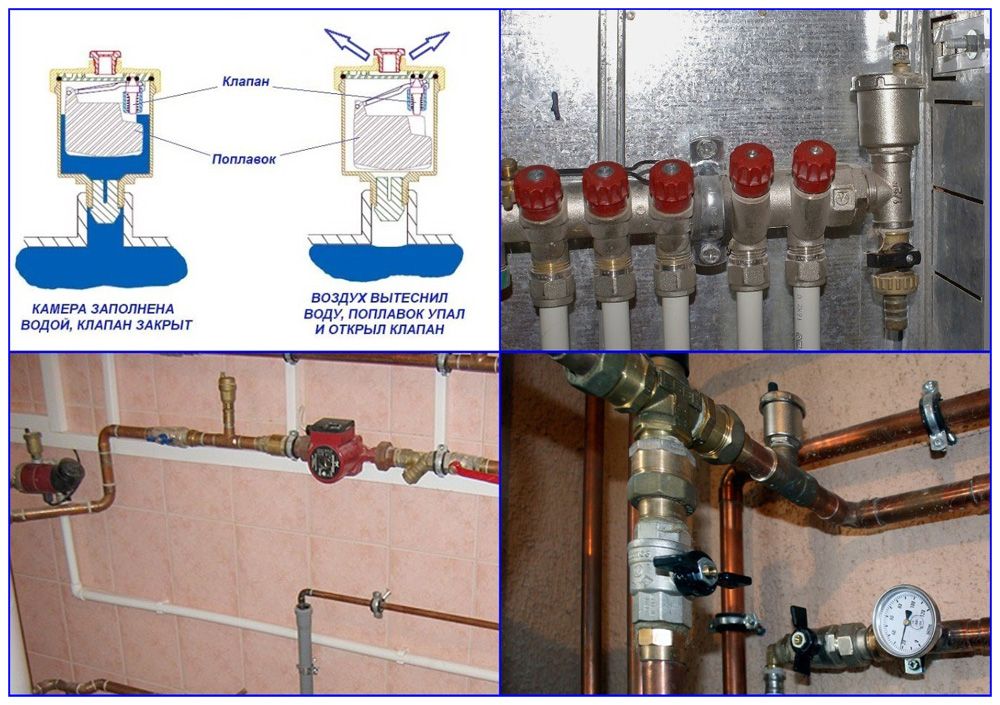

Устройства за изпускане на въздух от затворена отоплителна система

Корпусът както на ръчен, така и на автоматичен вентилационен отвор е изработен от висококачествен материал, който не се поддава на корозия. За да премахнете въздушната ключалка, конусът се завърта обратно на часовниковата стрелка, въздухът се освобождава, докато съскането спре.

Има модификации, при които този процес протича по различен начин, но принципът е същият: поплавъкът е в долната позиция – освобождава се газ; поплавъкът е повдигнат – вентилът е затворен, въздухът се натрупва. Цикълът се повтаря автоматично и не изисква човешко присъствие.

Класификация на отоплителната система

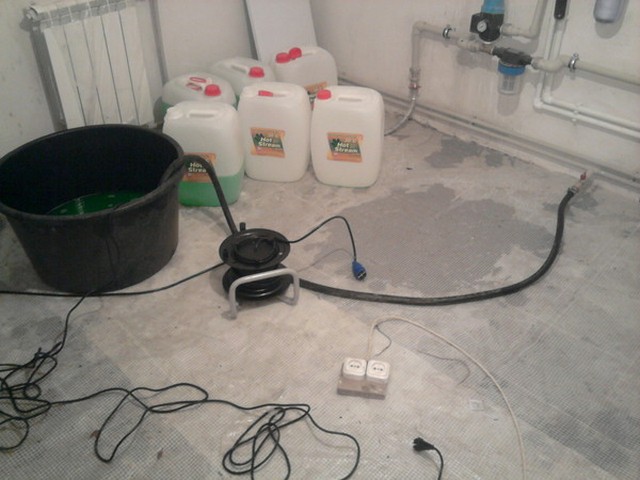

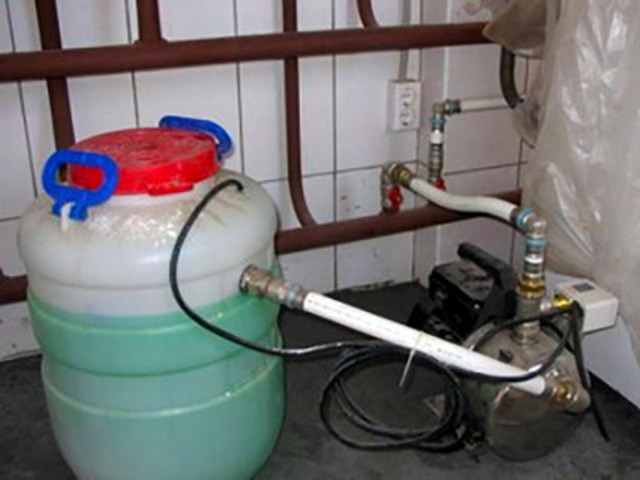

За да запълните правилно системата за отопление на водата. трябва да знаете към кой тип принадлежи. Съществува класификация на системите според метода на тръбопроводи: отгоре, отдолу, хоризонтално, вертикално или комбинирано. Според метода за свързване на устройства, използващи тръби на системата, има: еднотръбни и двутръбни.

Също така в системата водата може да циркулира естествено или принудително (ако се използва помпа). По отношение на мащаба на действие се разграничават локалните и централните отоплителни системи. В хода на движението на водата в тръбите – задънена улица и свързана с нея. Всички тези видове се използват в ежедневието в смесен ред..

Основните видове течности за пренос на топлина

Отоплителна система.

Принципът на работа на отоплителната система е, че охлаждащата течност се движи от източника на топлина до крайната точка през тръбите, като ги загрява. Видът на използвания топлоносител зависи от вида и устройството на отоплителното оборудване, което може да бъде течности и газове.

Най -популярни са течните охлаждащи течности:

  1. Водата е най -лесно достъпният и най -евтиният ресурс. Според статистиката около 70% от отоплителните системи използват вода, която има висока плътност и топлинен капацитет. В допълнение, този вид охлаждаща течност е придобил такава популярност поради своите свойства като нисък вискозитет, висок коефициент на топлопреминаване и лесен контрол на температурата. Основният недостатък е способността да замръзва при нулева температура. Ако водата замръзне в отоплителната система, това ще доведе до скъсване на тръбите и повреда на цялото оборудване..
  2. Антифриз – този вид охлаждаща течност не е толкова разпространен като водата, а използването му е 5%. Използва се за отопление на офис сгради и жилищни сгради, където отоплителната система не позволява използването на вода поради повишения риск от корозия. Основното предимство на антифриза е замръзването при студове от 60 – 70 градуса..

Следните газове се използват като топлоносител:

  1. Водни пари – използва се главно в промишлени сгради, тъй като използването им е забранено в жилищни и обществени сгради. Водната пара поддържа температурата на отоплителните устройства на 100 градуса, според санитарните стандарти тази цифра не трябва да надвишава 80 градуса.
  2. Димните газове са токсични, поради което напоследък се използват само за отопление на вода и за да се спести електроенергия, за да се получи източник на топлина.
  3. Въздухът се характеризира с нисък топлинен капацитет, поради което за преместването му през отоплителната система са необходими високи разходи за енергия. Най-рентабилно е използването на въздух като топлоносител, при условие че изпълнява две функции едновременно: отопление и вентилация..

Понастоящем като топлоносител се въвеждат органични течности, които имат отлични скорости на замръзване и имат нисък вискозитет. Те обаче все още не са получили широко разпространение поради високата цена и недостига.

Компоненти и тяхното предназначение

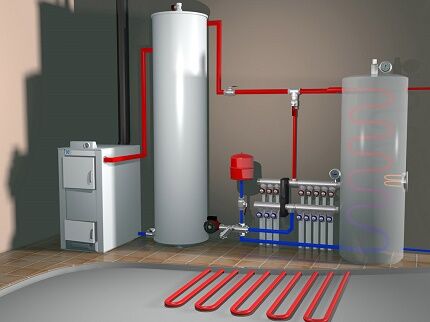

Състав на затворена отоплителна система

По принцип затворената отоплителна система се състои от специфичен набор от елементи:

  • Котел с група за безопасност. Тук има два варианта. Първо, в котела е вградена група за безопасност (газови стенни котли, пелетни котли и някои газови котли за твърди горива). Второто – в котела няма група за безопасност, след това се инсталира на изхода в захранващия тръбопровод.
  • Тръби, радиатори, водно подово отопление, конвектори.
  • Циркулационна помпа. Осигурява движението на охлаждащата течност. Инсталира се главно на връщащия тръбопровод (тук температурата е по -ниска и има по -малко възможности за прегряване).

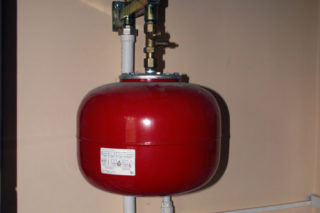

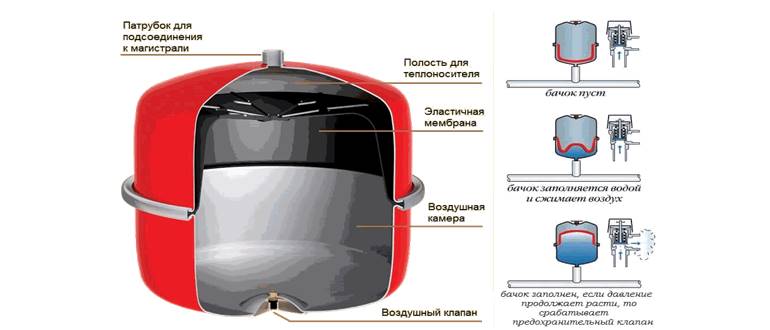

  • Разширителен резервоар. Компенсира промените в обема на охлаждащата течност, поддържайки стабилно налягане.

Някои характеристики на устройството на затворена система

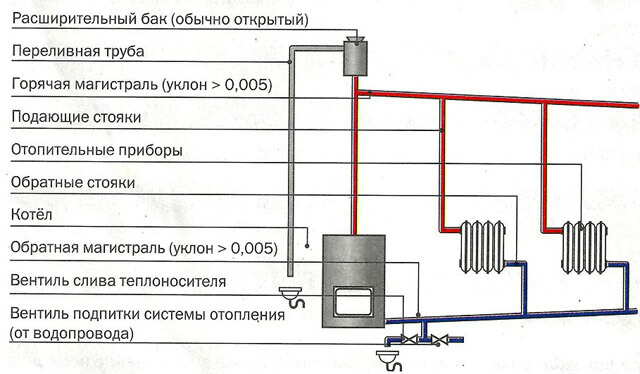

Отворена и затворена отоплителна система

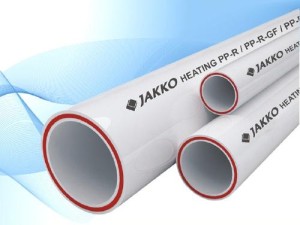

Предимството от използването на тръби с по-малък диаметър не трябва да се приема до абсурд и да се монтират тръби с минимално напречно сечение с надеждата да се спестят пари. В крайна сметка това е изпълнено с увеличаване на налягането в тръбопровода, с което циркулационната помпа с недостатъчна мощност може да не се справи.

Забележка! Още едно предупреждение. Когато инсталирате отоплителната система, обърнете специално внимание на правилния монтаж на помпата. Роторът на механизма трябва да бъде разположен хоризонтално спрямо оста си. Това ще позволи на устройството да работи без шум и да изпитва по -малко триене с охлаждащата течност..

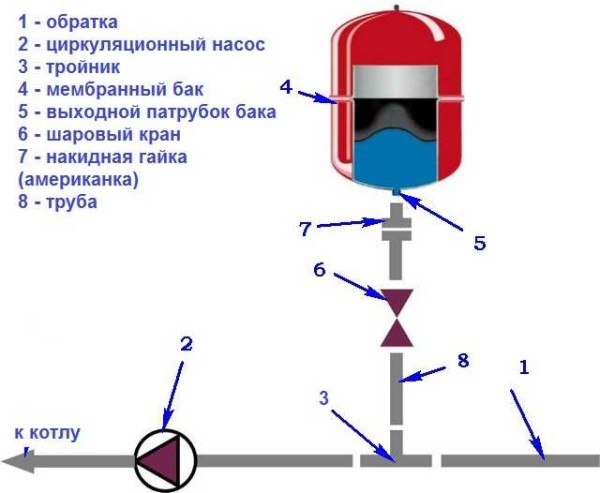

Циркулационната помпа и разширителният резервоар трябва да бъдат инсталирани на връщащата линия преди влизане в котела.

Недостатъкът на принудителната циркулация с помощта на помпа е, че цялата система зависи от постоянно захранване. Ето защо, за да се осигури непрекъснато подаване на топлина към къщата, се препоръчва допълнително закупуване на електроцентрали, работещи на течно гориво в случай на аварийни ситуации..

Препоръки за употреба

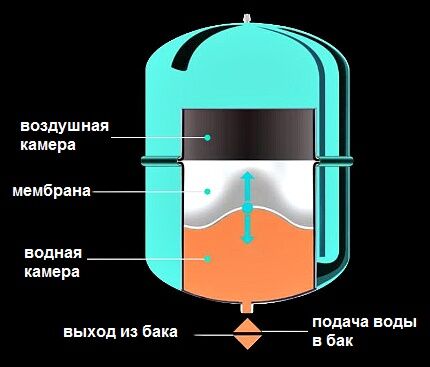

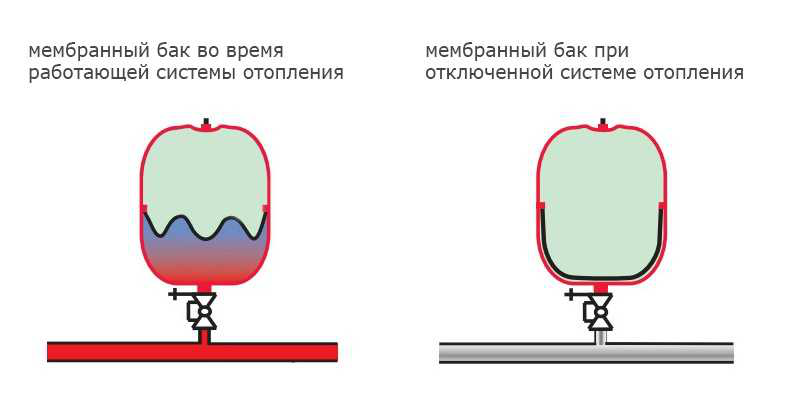

Резервоарът от мембранен тип е стегнат, което предотвратява изпаряването на охлаждащата течност. Това означава, че може да се използва антифриз. Използването му дава възможност да напуснете къщата за дълго време през зимата: рискът от замръзване и повреда на системата се намалява почти до нула.

Положителни качества и недостатъци

Основните разлики между затворените топлоснабдителни мрежи и остарелите отворени системи с естествена циркулация са липсата на контакт с атмосферата и използването на трансферни помпи. Това поражда редица предимства:

  • необходимите диаметри на тръбите се намаляват 2-3 пъти;
  • наклоните на магистралите са минимални, тъй като служат за източване на вода с цел промиване или ремонт;
  • охлаждащата течност не се губи при изпаряване от отворен резервоар, съответно можете безопасно да пълните тръбопроводи и батерии с антифриз;
  • ZSO е по -икономичен по отношение на ефективността на отопление и цената на материалите;
  • затвореното отопление се поддава по -добре на регулиране и автоматизация, може да действа заедно със слънчеви колектори;
  • принудителният поток на охлаждащата течност ви позволява да организирате подово отопление с тръби, вградени в замазката или в каналите на стените.

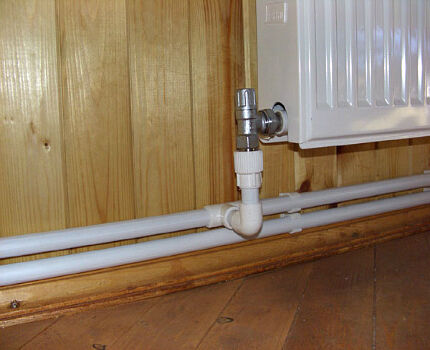

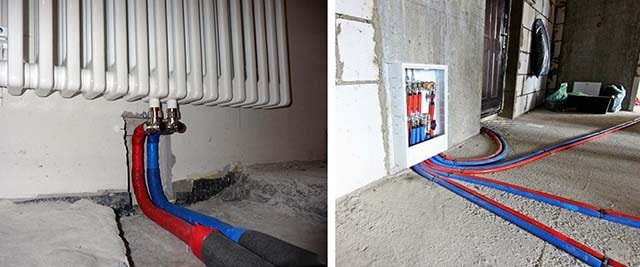

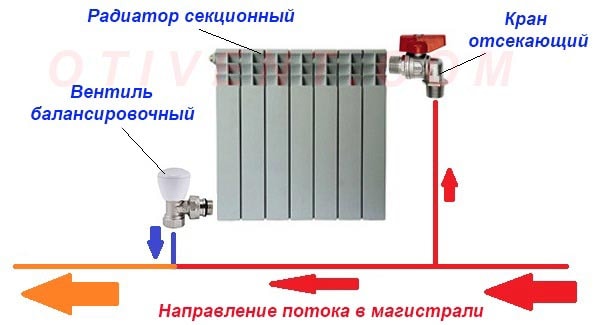

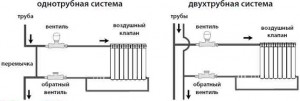

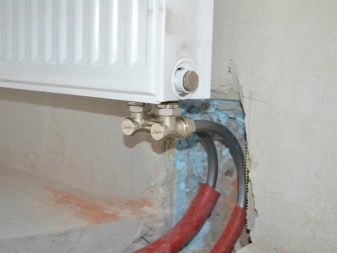

Свързване на радиатори към магистралата

Гравитационната (гравитационна) отворена система превъзхожда ZSO по отношение на енергийната независимост – последната не може да работи нормално без циркулационна помпа. Вторият момент: затворената мрежа съдържа много по -малко вода и в случай на прегряване, например котел TT, има голяма вероятност от кипене и образуване на парово заключване.

Справка. Котелът на дърва се спасява от кипене чрез предпазен клапан плюс буферен резервоар, който абсорбира излишната топлина.

Принудителна циркулация

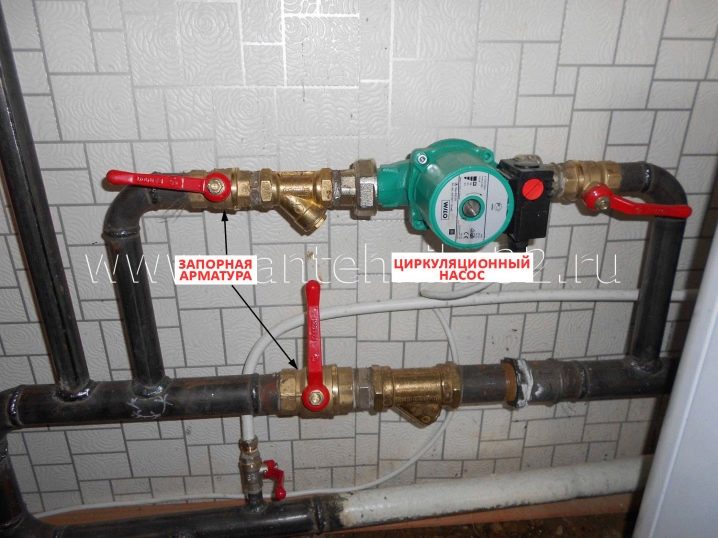

Отоплителната система от затворен тип в частна къща може да включва циркулационна помпа, принуждаваща охлаждащата течност да се движи активно, максимално загрявайки всички отоплителни устройства или кръга на подовото отопление.

Затворената отоплителна система с принудителна циркулация има няколко предимства:

  • нагряването на течност под налягане е по -бързо;
  • намалява се рискът от проветряване на тръбопровода и радиаторите;
  • предотвратява се изпаряването на охлаждащата течност (което е особено важно при използване на антифриз), проникването на кислород в течността, което провокира корозия на металните елементи на системата;
  • инсталирането и поддръжката се опростяват чрез инсталиране на мембранния резервоар в долната част до котела, а не в горната точка на веригата, както при отворените системи;
  • движението на течност под ниско налягане опростява изчислението и монтажа на тръбопровода – за разлика от гравитационната система, в тази версия няма строги изисквания за ъгъла на наклон на тръби и могат да се използват тръби с по -малък диаметър;
  • няма нужда да използвате тръби с голям диаметър и да ги монтирате по отворен начин, за да имате достъп до всяка част от системата, за да премахнете въздушните брави.

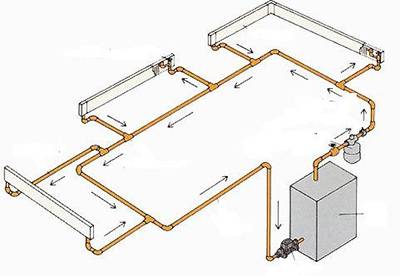

отопление с принудителна циркулация

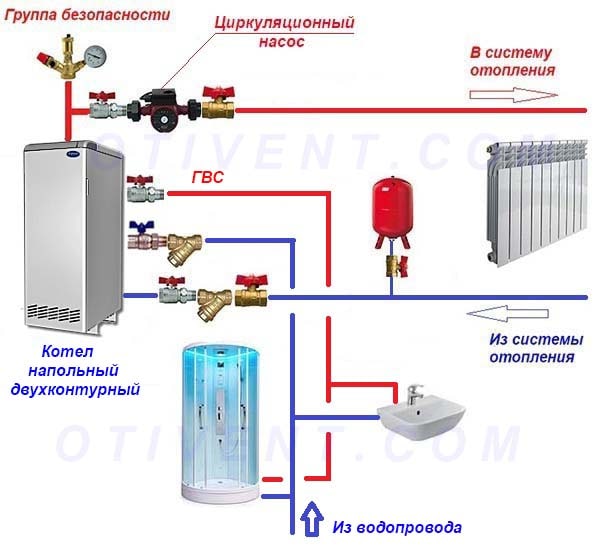

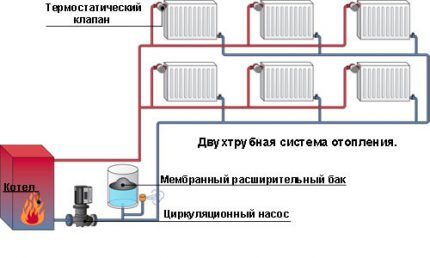

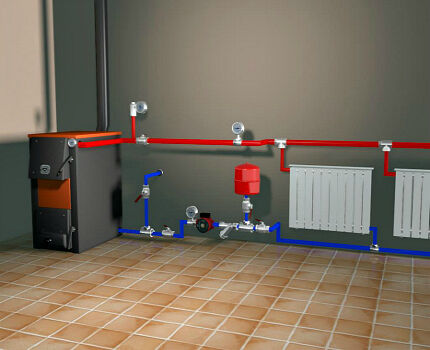

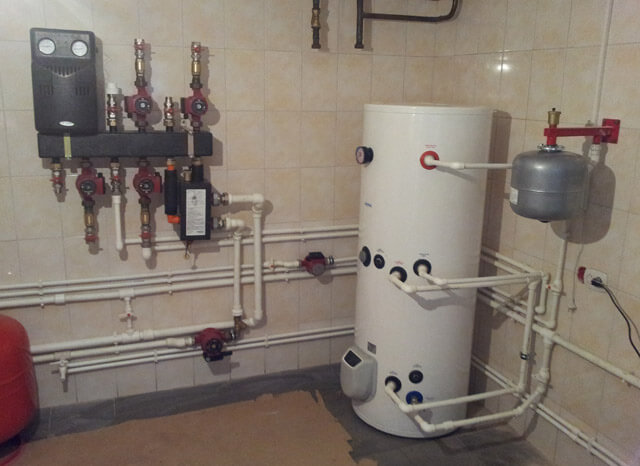

Отоплителната система на частна къща с циркулационна помпа и мембранен разширителен резервоар осигурява по -добро отопление на помещението от гравитацията. Но в същото време той има един съществен недостатък – променливостта. Помпата се нуждае от електричество, така че тази опция не е подходяща за сгради в отдалечени райони с недостатъчно или без захранване.

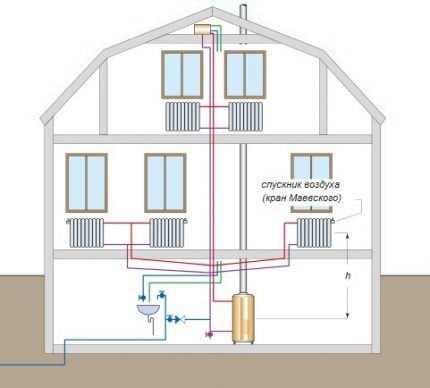

С естествена циркулация

Гравитационната отоплителна система е нелетлива и това е нейното предимство. Обикновено това е отоплителна система с котел на твърдо гориво или печка, по -рядко се използват агрегати с течно гориво.

Отоплението без помпа е подходящо за жилище с относително малка площ, като е важно правилно да се изчисли диаметърът на тръбите за всяка част от системата и да се разработи схема за тяхното инсталиране, като се спазва оптималният ъгъл на наклон на тръбопровода връзки. Необходимо е да се намали рискът от проникване на въздух и да се осигури ефективен напредък на охлаждащата течност.

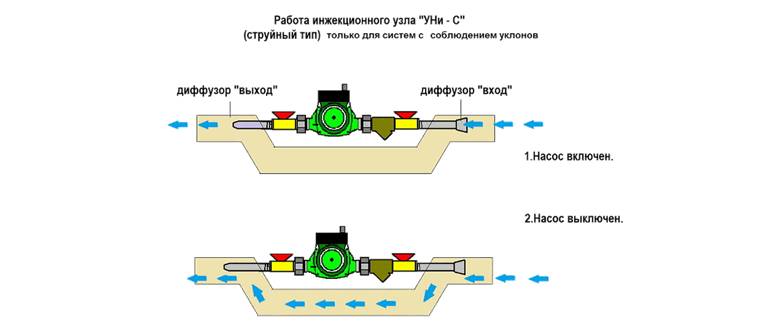

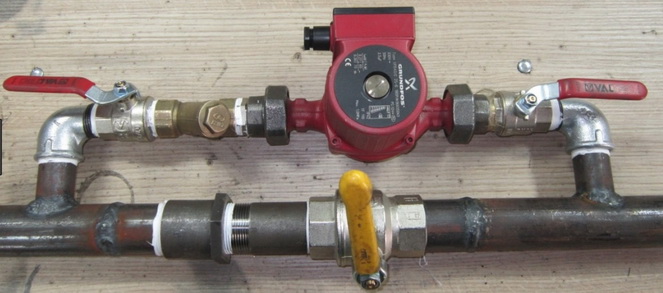

Възможно е по всяко време да се добави циркулационна помпа към затворена отоплителна система с естествена циркулация, увеличавайки нейната ефективност. Това е най -добрият вариант за райони, където има проблеми с захранването. В този случай, с временна липса на електричество, къщата няма да остане без топлина – система от затворен тип в частна къща ще работи като гравитационна.

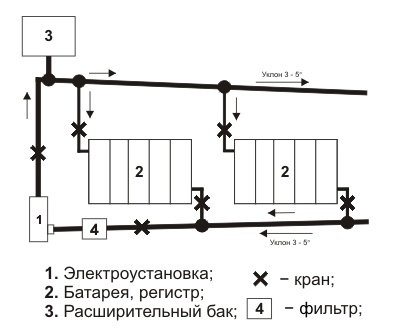

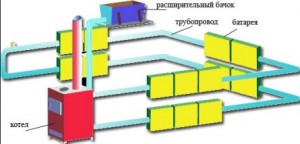

естествена циркулация

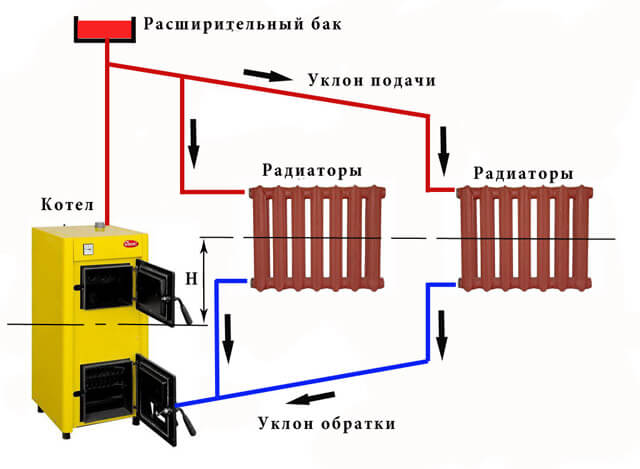

Естествена циркулация

Забележка! Използването на мембранен резервоар в гравитационна система се отразява негативно на функционирането му, тъй като течностите в затворена отоплителна система трябва да преодолеят мембранното съпротивление в запечатан контейнер. За гравитационните системи е за предпочитане отворен резервоар и циркулационна помпа обикновено се добавя към верига с мембранен разширителен резервоар..

Когато отоплението е удобно

Съвременните помпени отоплителни системи се наричат ​​затворени или затворени. Само под въздействието на помпа може да се осигури висококачествено снабдяване с енергия за всички потребители в частни къщи, включително, например, топъл под, до котел, който загрява вода за битови нужди (захранван от отопление), до свързани вериги на втория етаж, гараж, оранжерия, мазе … или просто в ниски и подови отоплителни радиатори с високо хидравлично съпротивление.

Без помпа отоплението ще бъде гравитационно, което е възможно и за малки площи. Но това е скъпо поради големия диаметър на тръбите, не е функционално, не е удобно.

За да се предотврати разрушаването на системата от натиск

Разширителният резервоар трябва да има обем най -малко 1/10 от обема на течността, излята в системата, тогава налягането ще се поддържа стабилно без риск от значително увеличение. Ако е трудно да се изчисли, тогава можете да измерите обема на източената течност и след това да вземете резервоара …

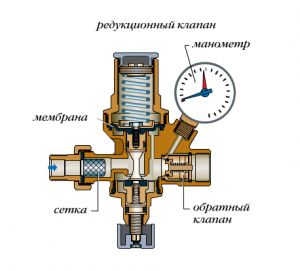

Манометър, 3 атм предпазен клапан, който освобождава вода при достигане на това налягане, и автоматичен вентилационен вентилатор винаги са инсталирани на захранването близо до котела. Заедно те образуват група за сигурност. Автоматизираните котли винаги са оборудвани с такива устройства.

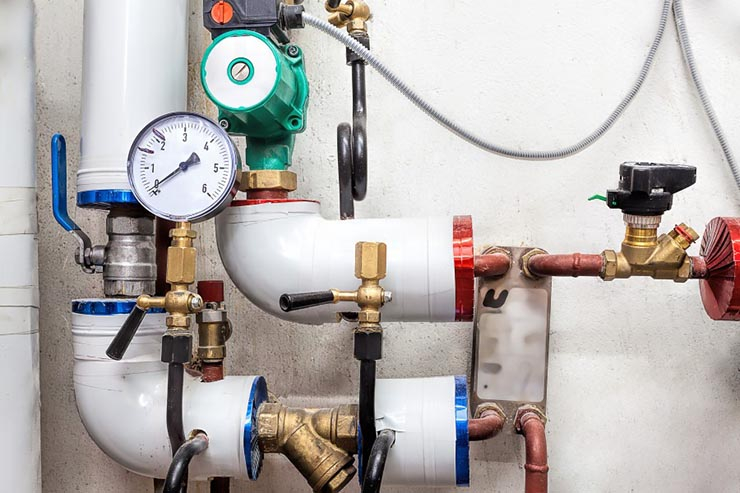

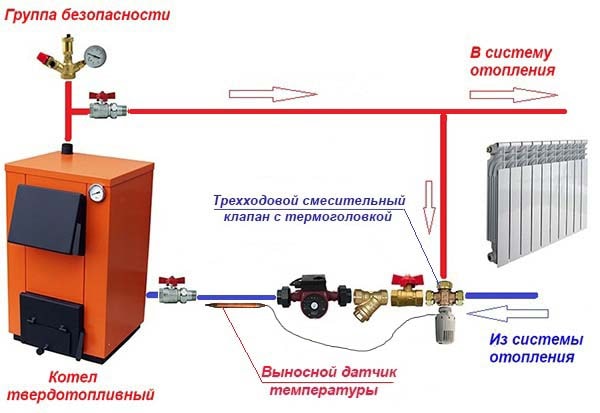

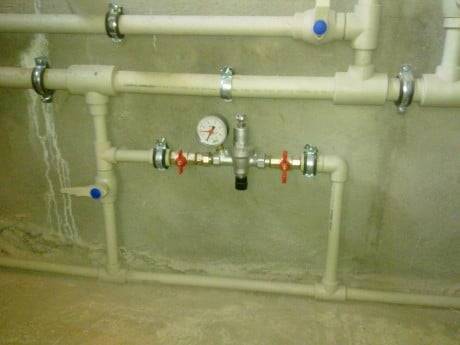

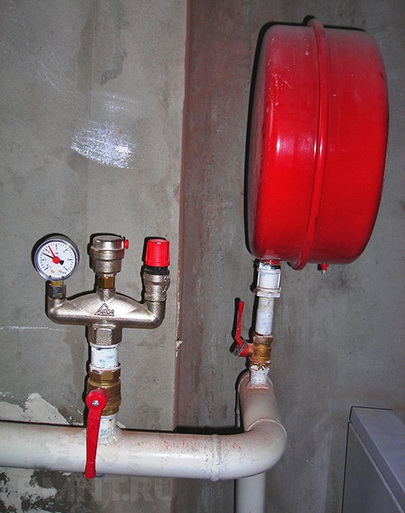

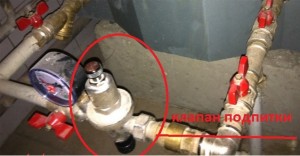

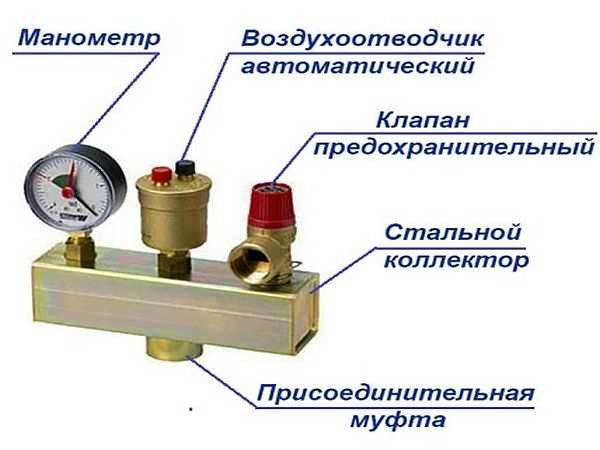

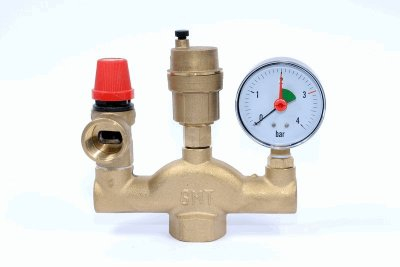

Инсталиране на група за сигурност в отоплителната система

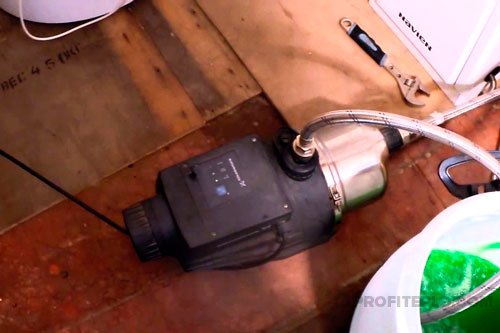

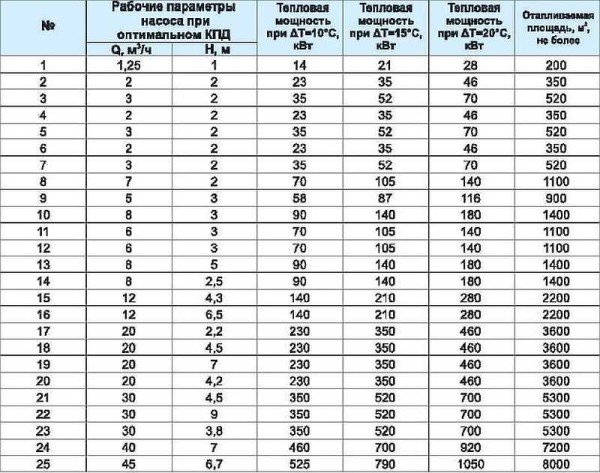

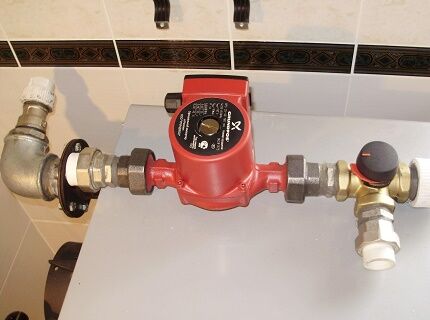

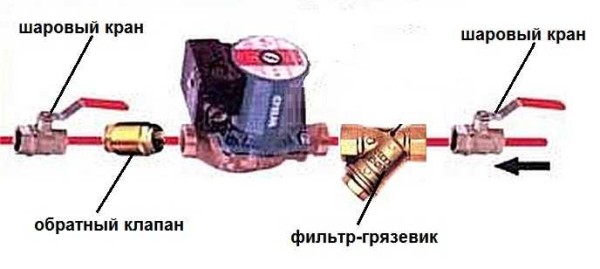

Избор на отоплителна помпа за неавтоматизиран котел

Помпата трябва да създаде определено налягане, за да изтласка отоплителната среда през затворената отоплителна система. Налягането трябва да е достатъчно за преместване на определен обем на охлаждащата течност и прехвърляне на цялата енергия от котела към радиаторите.

В продажба циркулационни помпи със стандартни размери – 40, 50, 60, 80, 100, 120 kPa. Съществува доста успешна практика за избор на помпа за котел на твърдо гориво, ръководена от отопляемата зона. Това се препоръчва и от самите производители. В автоматизираните котли вградените помпи първоначално се избират според мощността на котела (според отопляемата зона).

Така помпа 25/40 (първото число е диаметърът на връзката, второто е налягането в kPa) пасва до 120 квадратни метра. 50 – до 170 кв. М.; 60 – до 240 кв. М.; 80 – до 320 кв. М. Не трябва да се избира увеличена мощност.

Отоплителната помпа е задължителна

Каква е марката кабели

Марка на проводници е буквено обозначение, което характеризира материала на проводящите проводници, изолацията, степента на гъвкавост и дизайна на защитните капаци. Следните обозначения се използват при етикетирането на домашни стоки:

  • Първата буква показва материала на проводимата сърцевина (да речем, А е алуминий). Липсата на буква в марката означава, че проводникът е изработен от мед.
  • Втората буква означава проводника.
  • Третият е изолационният материал (например P – каучук, B – поливинилхлорид, P – полиетилен).

Марките проводници и кабели могат също да съдържат букви, характеризиращи други структурни елементи:

  • О – плитка.
  • Т – за полагане в тръби.
  • P – плосък.
  • F – метален сгънат корпус.
  • G – гъвкав и др..

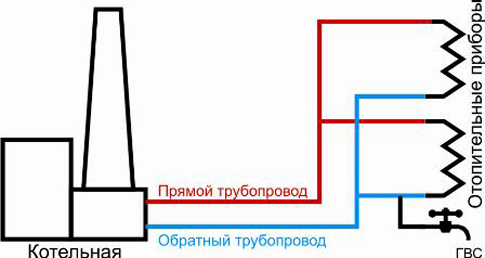

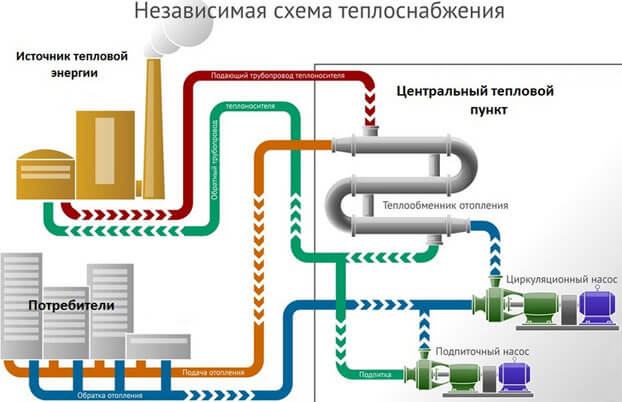

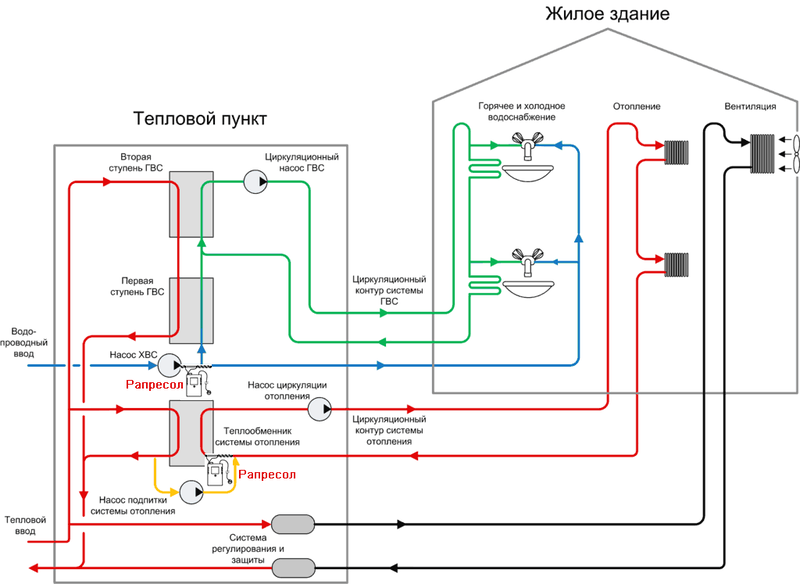

Зависими и независими системи за топлоснабдяване

Отворените и затворените системи за топлоснабдяване могат да бъдат свързани по два начина – зависими и независими.

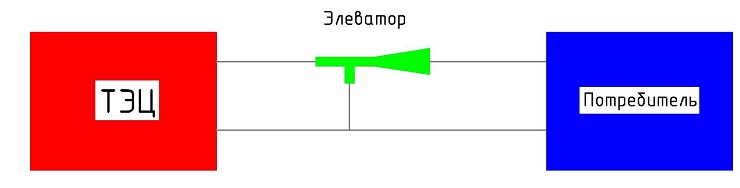

Зависимият начин за свързване на отворена система означава свързване чрез асансьори и помпи. При независим тип горещата вода влиза през топлообменник.

За разлика от опцията за зависимо свързване, независимата се счита за по -скъпа, но качеството на водата в тръбопровода е по -високо (за повече подробности: "Зависима и независима отоплителна система – разлики в веригата, плюсове и минуси").

Спестяване на ресурси

Зависимият тип затворена система осигурява, че водата тече към потребителя, заобикаляйки топлинните точки. В този случай няма нужда от инсталиране на циркулационни помпи, устройства за регулиране на топлообмена и автоматично управление. Но има и минус – невъзможността за регулиране на температурния режим в системата. отворен отоплителен кръг

Независимите затворени системи за топлоснабдяване пестят енергийни ресурси в размер на 10-40% годишно. Те ви позволяват да регулирате количеството на подаваната топлина, температурата на охлаждащата течност и да подобрите нейните качествени характеристики, което води до надеждна работа на отоплителното оборудване..

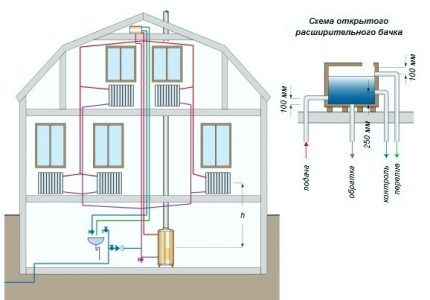

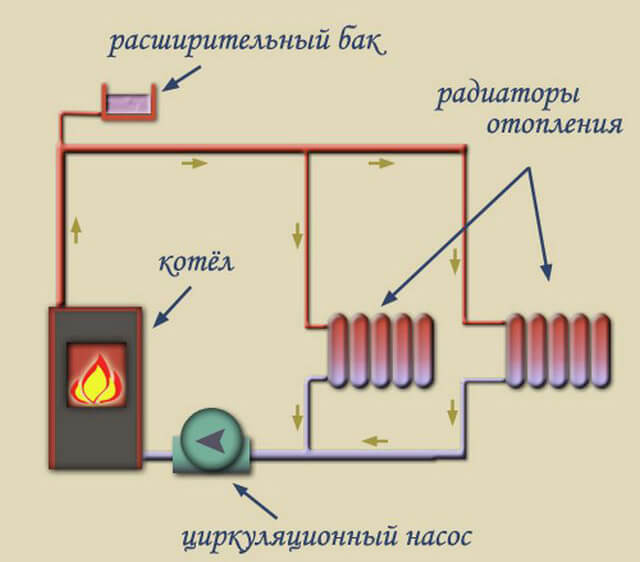

Пример за отворена отоплителна система във видеото:

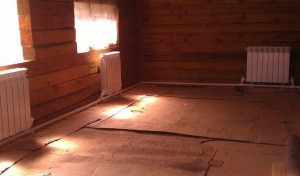

Отоплителни радиатори

Ефективността на цялата отоплителна система също зависи от правилния избор и монтаж на радиатори – именно тези устройства директно пренасят топлинна енергия от циркулиращата охлаждаща течност към помещенията на къщата.

Има няколко вида радиатори, всеки от които има свой собствен набор от предимства и недостатъци:

  • Чугунените радиатори, въпреки солидната си „възраст“, ​​остават в голямо търсене и днес. Подходящи са за всякакви отоплителни системи, имат добър топлопренос, но са прекалено масивни и не винаги се вписват добре в интериора на помещението. Съществуват определени трудности при точното регулиране на системата поради високата термична инерция на чугунени радиатори..
  • Стоманените радиатори се отличават с ниска цена и разнообразие от външен дизайн – те са панелни или тръбни. Основните недостатъци са податливостта на корозия и ниската топлинна мощност поради тънките стени. Батериите се охлаждат много бързо и автономна отоплителна система с тях няма да бъде икономична.
  • Алуминиевите радиатори в момента стават лидери по популярност. Те имат много добро разсейване на топлината, което увеличава ефективността на системата като цяло.В същото време те са леки и имат привлекателен външен вид. Единственият недостатък е корозионната нестабилност на алуминия и в това отношение повишените изисквания към чистотата на охлаждащата течност.
  • Биметалните радиатори съчетават качествата на стоманата и алуминия. Те имат добър топлопренос, относително ниско тегло, лесно се регулират, атрактивни на външен вид и устойчиви на корозия. Те обаче са предназначени по -скоро за индикатори за високо налягане на централното отопление, а в автономни системи тяхното използване не е напълно препоръчително..

Какъвто и тип радиатори да бъде избран, е необходимо правилно да се изчисли необходимия брой за всяка стая..

Възможно е по принцип да се поставят радиатори навсякъде в стаята, но зоните под прозорците се считат за традиционни – създава се своеобразна топлинна завеса и не се допуска конденз по границата на студ и топлина.

Размерите на отворите на прозорците обаче изобщо не са определящ критерий при избора на брой секции или линейни размери на радиаторите. Всеки от тях има свой собствен индикатор за специфичната мощност на топлопреминаване при средна температура на охлаждащата течност 70 ° C (например, чугунените секции, познати на всеки, имат мощност от 150 W всяка). Тази стойност трябва да бъде посочена в техническия паспорт на всеки продукт..

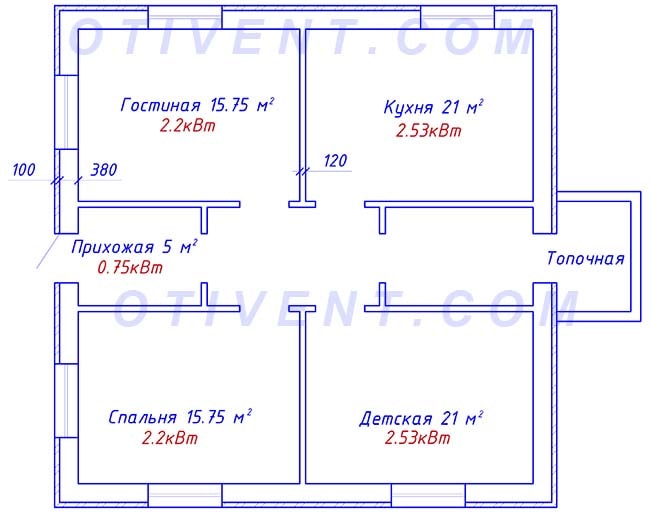

Изчисленията могат да се основават на обема на помещението – 41 W на m³ се счита за достатъчна норма. изчислено в обема на помещението (дължина × ширина × височина) и като го умножим по 41, получаваме необходимото количество топлинна енергия, за да го затоплим. Остава само да се раздели получената стойност на специфичната мощност на секцията – това ще бъде техният необходим брой. Закръглено е нагоре.

Това изчисление обаче е приложимо за стая с една външна стена и един прозорец. На практика трябва да се направят някои корекции в изчисленията въз основа на характеристиките на помещението и поставянето на радиатори в него:

  • Ъглова стая с две външни стени ще изисква 20% увеличение на отоплителната мощност. Ако в такава стая има два прозореца, корекцията се увеличава до 30%.
  • За стаи с прозорци на север или североизток трябва да пристигнат още 10%.
  • Ако радиаторите ще се скрият в ниши под первазите на прозорците, трябва да се осигурят 5%, за да се компенсира загубата на топлопредаването им.
  • Често радиаторите са покрити с декоративни решетки или екрани. Това, разбира се, намалява ефективността на пренос на топлина и за да компенсирате загубите, ще трябва да добавите още 15% към общата необходима мощност..

В случай, че комуникационните помещения не са разделени с врата, изчислението се извършва за общата им площ с пропорционално поставяне на батерии.

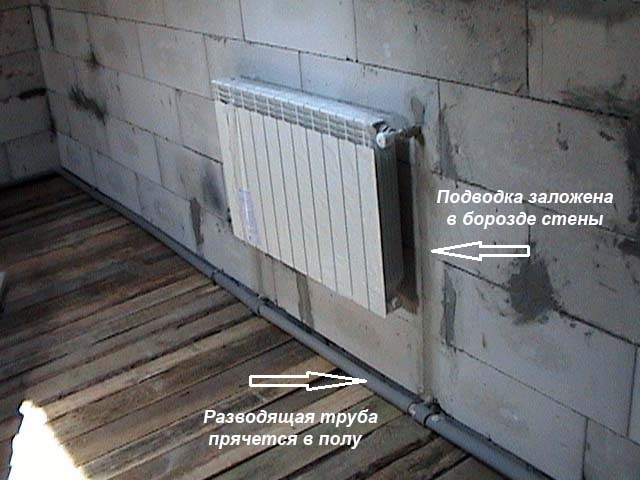

Радиаторите могат да бъдат инсталирани на всяко удобно място за равномерно разпределение на топлината

За равномерно отопление се препоръчва да не се ограничаваме до поставянето на радиатори само под прозорците, а равномерно разпределянето им върху няколко точки по периметъра на помещението..

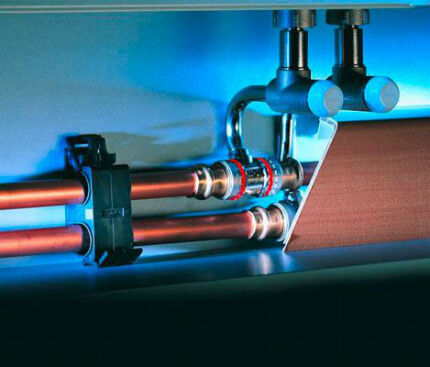

Напоследък скритите подови конвектори станаха много популярни. Те създават мощни потоци от нагрят въздух, служат като ефективна топлинна завеса от студени източници – прозорци и врати. Някои модели са оборудвани с вентилатори за фина настройка на генерирания въздушен поток.

И накрая, основният или допълнителен източник на отопление на помещенията могат да бъдат “топли” водни подове, скрити от замазката на пода. Ето напълно различни методи за изчисление, така че тази тема ще бъде разгледана в отделна публикация..

Затворена отоплителна система: разлики от отворена.

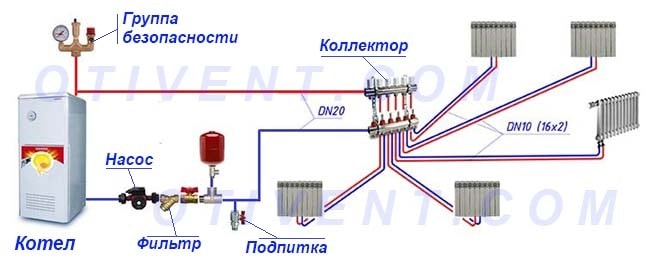

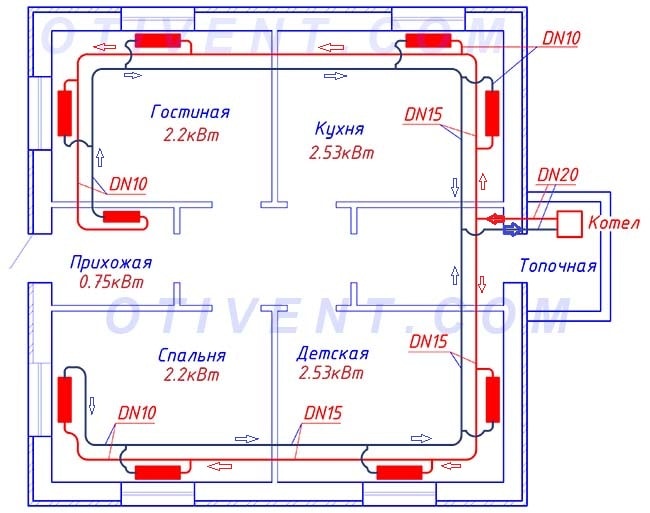

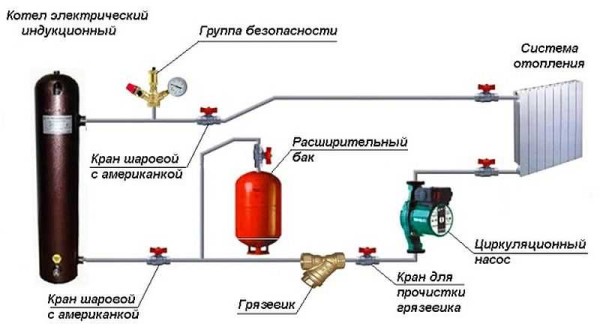

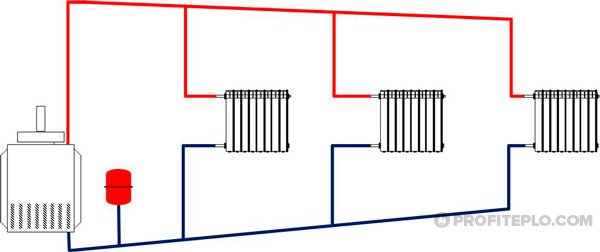

Схема на затворена отоплителна система

Тази мрежа включва следните елементи:

  • Котел за отопление на охлаждащата течност
  • Вентилационен вентил

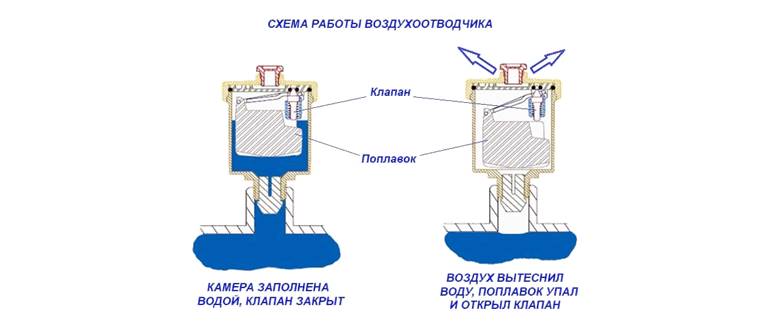

    Схема на работа на вентилационния отвор

    Термостатичен вентил

  • Отоплителни устройства (батерии, подово отопление и др.)
  • Тръби
  • Разширителен резервоар от затворен тип, тоест затворен от околната среда

    Разширителен резервоар за затворена отоплителна система

    Разширителен резервоар за затворена отоплителна система

  • Балансиращ вентил
  • Сферичен кран
  • Манометър
  • Свързващи елементи

Основната разлика между затворена и отворена система за топлоснабдяване е, че при затворен тип охлаждащата течност е напълно изолирана от околната среда..

Циркулационна помпа в затворена отоплителна система

Циркулационна помпа в затворена отоплителна система

Тази система има вградена помпа за улесняване на циркулацията на течности. Подобна схема елиминира голям брой недостатъци, които присъстват при открито топлоснабдяване..

Автономни отоплителни системи

Водата, която се пълни в котела, тръбите и радиаторите, се разширява при нагряване. Налягането вътре рязко се повишава. Ако не предвидите възможност за отстраняване на допълнителния обем вода, системата ще се разкъса. Компенсация за промени в обемите на водата с температурни промени се случва в разширителните съдове. С повишаване на температурата излишната вода се премества в разширителния съд. С понижаване на температурата системата се допълва с вода от разширителния съд.

  • Отворената система е постоянно свързана с атмосферата чрез отворен разширителен съд. Съдът е направен под формата на правоъгълен или кръгъл резервоар. Формата няма значение. Важно е той да има достатъчен капацитет, за да побере допълнителния обем вода в резултат на термичното разширение на циркулиращата вода. Разширителният съд се намира в най -високата част на отоплителната система. Съдът е свързан към отоплителната система чрез тръба, наречена щранг. Щрангът е прикрепен в долната част на резервоара – към дъното или страничната стена. В горната част на разширителния резервоар е свързана дренажна тръба. Изхвърля се в канализацията или извън сградата. В случай на препълване на резервоара е необходима дренажна тръба. Той също така осигурява постоянна връзка на резервоара и отоплителната система с атмосферата. Ако системата се пълни с вода ръчно с кофи, резервоарът е допълнително оборудван с капак или люк. Ако капацитетът на резервоара е избран правилно, нивото на водата в резервоара се проверява преди включване на отоплението. Налягането на водата в “отворена система” е равно на атмосферното налягане и не се променя при промяна на температурата на водата, която циркулира в системата. Не се изисква предпазно устройство за повишаване на налягането.
  • Затворената система е изолирана от атмосферата. Разширителният съд е запечатан. Формата на съда е избрана така, че да издържа на най -голямо налягане с минимална дебелина на стената. Вътре в съда има гумена мембрана, която го разделя на две части. Едната част е пълна с въздух, другата част е свързана към отоплителната система. Разширителният съд може да бъде инсталиран навсякъде в системата. С повишаване на температурата на водата излишъкът влиза в разширителния съд. Въздухът или газът в другата половина на мембраната се компресират. С понижаване на температурата налягането в системата намалява, водата от разширителния съд се изтласква от разширителния съд чрез сгъстен въздух в системата. В затворена система налягането е по -високо, отколкото в отворена система и постоянно се променя в зависимост от температурата на циркулиращата вода. Освен това затворената система е задължително оборудвана с предпазен клапан в случай на опасно повишаване на налягането и устройство за изпускане на въздух..

Отворена отоплителна система

Топлофикация

Водата за централно отопление се отоплява в централно котелно помещение или ТЕЦ. Тук също се извършва компенсацията за разширяването на водата с промяна в температурата. След това горещата вода се изпомпва в отоплителната мрежа чрез циркулационна помпа. Къщите са свързани към отоплителната мрежа с два тръбопровода – директен и обратен. Влизайки в къщата по директен тръбопровод, водата се разделя в две посоки – за отопление и за захранване с топла вода.

  • Отворена система. Водата отива директно в крановете за гореща вода и след употреба се изпуска в канализацията. “Отворена система” е по -проста от затворена, но в централните котелни и когенерационни инсталации е необходимо да се извърши допълнително пречистване на водата – пречистване и отстраняване на въздуха. За жителите тази вода е по -скъпа от чешмяната и качеството й е по -ниско..
  • Затворена система. Водата преминава през котела, отделяйки топлина за отопление на чешмяна вода, свързвайки се с връщащата вода за отопление и връщайки се към отоплителната мрежа. Нагрятата чешмяна вода се подава към крановете за гореща вода. Затворената система, поради използването на топлообменници, е по -трудна от отворената, но чешмяната вода не се подлага на допълнителна обработка, а само се нагрява.

Затворена отоплителна система

Затворена отоплителна система

Термините „отворена система“ или „затворена система“ не се прилагат за цялата централна отоплителна система на град или село, а за всяка къща поотделно. В една централна отоплителна система е възможно да се свързват къщи както с „отворена система“, така и със „затворена система“. Постепенно отворените системи трябва да бъдат допълнени с топлообменници и да се превърнат в затворени системи.

Характеристиките на разликата между функционирането на затворена верига и отворена верига са следните:

  • Разширяването на течността вследствие нагряването й в котела се компенсира в мембранния разширителен резервоар. След като охлаждащата течност, постъпваща в резервоара, се охлади, тя отново се връща в системата. По този начин той поддържа постоянно налягане..
  • Необходимото налягане се създава дори на етапа на инсталиране на отоплителния кръг.
  • Циркулацията на течността се извършва само с помощта на помпа. В резултат на това затвореният кръг изцяло зависи от наличието на електричество (в допълнение към случаите на свързване на автономен генератор).
  • Наличието на циркулационна помпа не налага строги ограничения за диаметъра на използваните тръби. Освен това тръбопроводът не трябва да бъде разположен с наклон. Основното условие е местоположението на помпата на “връщането”, така че охладената охлаждаща течност да влезе в нея..
  • Липсата на наклон на тръбата може да играе отрицателна роля. Всъщност дори с лек наклон системата ще функционира без електричество. И с хоризонтално подреждане на тръби, тази система не работи. Този минус на затворената верига покрива неговата висока ефективност и други плюсове..
  • Инсталацията на тази мрежа е проста и може да се приложи във всякакви помещения, независимо от тяхната площ. Освен това не се изисква изолация на линията, тъй като тръбите се нагряват много бързо..
  • При затворен тип е възможно да се използва антифриз като топлоносител вместо вода. Също така, тази схема е по -малко изложена на корозия, поради своята плътност..
  • Въпреки изолацията на системата от околната среда, нейната плътност може да бъде компрометирана. Това може да се случи в ставите на веригата или на етапа на пълнене с охлаждаща течност. Местата на завоите на тръбите и горните точки също са особено критични. За да се отървете от задръстванията на въздуха, мрежата е оборудвана със специални предложения. клапани и кранове Маевски. Ако във веригата има алуминиеви отоплителни устройства, са необходими вентилационни отвори (кислород се освобождава, когато алуминият и охлаждащата течност влизат в контакт).

    Вентилационен отвор в затворени и отворени отоплителни системи

    Вентилационен отвор в затворени и отворени отоплителни системи

Освен това си струва да се придържате към редица правила за инсталиране и стартиране на затворена система:

  • Охлаждащата течност трябва да се движи в същата посока като въздуха. Тоест отдолу нагоре.
  • След като включите системата, отворете крановете за изпускане на въздух и затворете крановете за източване на вода.
  • Веднага щом водата излезе от крана за изпускане на въздух, изключете го.
  • Едва след всичко по -горе, стартирайте циркулационната помпа.

По вида на свързване на сградата към отоплителните мрежи

Затворените системи (което означава в този контекст) са сградни отоплителни системи, които са свързани към външни отоплителни мрежи чрез топлообменник. Тоест, отоплителната система на потребителя не е свързана по никакъв начин с външни мрежи, откъдето идва и името „Затворено“.

Всъщност този тип връзка се нарича правилно – Независима

Затворена отоплителна система: типични схеми и принцип на монтаж

С тази връзка охлаждащата течност от източника (CHP) циркулира през топлообменника, отделяйки топлина.

При проектирането на цялата отоплителна система на обект, например жилищна жилищна сграда, става ясно кой тип топлообменници е подходящ: черупка и тръба, черупка и плоча или е необходимо да се закупи пластинен топлообменник.

В този случай топлообменникът е монтиран в отделната топлостанция на сградата (ITP).

В момента този тип връзка замества остарялата – Зависима.

Отворените системи са отоплителни системи, които са свързани директно към отоплителни мрежи или чрез асансьор. В този случай топлоносителят идва от външни отоплителни мрежи до крайния потребител, като преди това е преминал през асансьора, за да понижи температурата.

Температурата на захранване в отоплителните мрежи е 110-150 ° C, такава гореща охлаждаща течност не може да се използва в отоплителни системи, тъй като ще бъдат възможни изгаряния от радиатори и тръбопроводи.

Асансьорът, освен че понижава температурата на охлаждащата течност, изпълнява още една функция – създава налягането, необходимо за движението на охлаждащата течност във вътрешната система (фиг. 4).

Затворена отоплителна система: типични схеми и принцип на монтаж

Основните разлики

Разликата между отворена и затворена отоплителна система е следната:

  1. Местоположението на разширителния резервоар. На открито – последният етаж на частна къща или покривът на висока сграда. Разрешено е да се поставя в затворен резервоар навсякъде.
  2. Изолация от достъп на въздух. За разлика от отворената линия, затворената линия е защитена от проникването на въздушни течения. Допълнителното налягане в горните точки елиминира проветряването на батериите.
  3. Сложността на подреждането. Отворената система ще се различава от затворената по отношение на типа тръбопровод. Продуктите с голям диаметър се монтират, като се вземе предвид местоположението на радиаторите, наклонът на въздуха, наличието на завой и издигания.
  4. Организационни разходи. Затвореното топлоснабдяване и водоснабдяване изисква финансови разходи за закупуването на дебелостенни тръби. Можете да спестите пари на отворена система, като използвате линии с малък диаметър.
  5. Ниво на шум. Принудителната циркулация в затворена линия включва използването на помпа. Когато е инсталиран правилно, оборудването ще бъде тихо.

Създаването на отопление за затворена къща ще спести от 10 до 40% от енергийните ресурси годишно.

Плюсове и минуси на отворените системи

Отворената отоплителна система, както всяко друго човешко изобретение, има свои собствени предимства и, за съжаление, недостатъци. Но нека започнем с доброто – с плюсовете.

  • Стаята ще се отоплява изключително равномерно, което създава най -комфортната и уютна атмосфера в къщата.
  • Такива системи са напълно независими от доставката на електричество, която, както всички знаем, обича да изчезва, когато най -малко го очакваме..
  • Инсталирането на отворени системи е доста просто, както и тяхната по -нататъшна поддръжка..
  • Тази система няма помпа за циркулация, която често се разпада, както всички механизми по принцип, поради което експлоатационният й живот е доста дълъг.
  • И накрая, същата липса на помпа дава още едно предимство – по време на работа системата няма да издава шум или да вибрира, така че няма да изпитате дискомфорт.

Затворена отоплителна система: типични схеми и принцип на монтаж

Но въпреки многобройните предимства, популярността на системите с отворен тип пада ежегодно поради някои от недостатъците, които притежава. А те (недостатъците) са следните.

  • Затоплянето на тръбопровода и всички радиатори отнема много време..
  • Големи материални разходи, свързани с необходимостта от тръби с голям диаметър.
  • Както бе споменато по -горе, не можете да използвате не вода, а антифриз като охлаждаща течност..
  • Изготвянето на отоплителна схема е изпълнено с определени трудности, свързани с факта, че хоризонталните участъци на тръбопроводите трябва да бъдат разположени под наклон.
  • Въздухът може да влезе в системата поради използването на течащ разширителен съд.
  • Нещо повече, същият резервоар представлява риск от замръзване на водата..
  • И накрая, не се използва циркулационна помпа, така че общата дължина на системата не трябва да бъде повече от 30 ходови метра..

Както виждаме, все още има повече минуси, отколкото плюсове. Така че отворената система не е подходяща за жилища, които имат няколко етажа или са по -големи от средните..

Отворена отоплителна система: конструктивни характеристики и производителност

Схемата на отворена отоплителна система е разработена доста отдавна и е ефективно използвана (и все още се използва) за осигуряване на висококачествено и евтино отопление на всякакви къщи. Такава система се нарича още самосплавна или гравитационна – тези качества се осигуряват от конструктивните характеристики и използваното оборудване.

Трябва да се отбележи, че отворените и затворените отоплителни системи са донякъде сходни, но отворената има доста оригинален принцип на работа. Същността на функционирането на такава отоплителна система се крие във факта, че водата, нагрята от котела, буквално се движи чрез гравитация нагоре по тръбопроводите. Всъщност водата се стреми от зона с повишено налягане към по -ниско, като по този начин осигурява отопление на отоплителните радиатори..

Тъй като отоплителната система е отворена, инструкциите за монтаж предполагат използването на специален разширителен резервоар. Между другото, той не е херметичен, отворен и следователно взаимодейства с атмосферата без никакви проблеми, осигурявайки естествена и висококачествена циркулация на охлаждащата течност.

Отворена отоплителна система: две части от едно цяло

Подреждането на отворена система със собствените ви ръце задължително изисква да се вземе предвид фактът, че тя условно е разделена на два компонента, в които протичат различни процеси. Първата част е охлаждащата течност, която се загрява от котела и се подава към отоплителните устройства. Втората част е намаляване на налягането поради водно охлаждане и неговия поток към източника на топлина чрез “връщането”.

И двата компонента на такава система са важни, защото ако функционират ефективно и изпълняват всички задачи, тогава е възможно да се гарантира рационалното използване на топлината за отопление на помещенията..

Специални изисквания за процеса на инсталиране на системата

Съвременната отворена система изисква внимателен подход към процеса на инсталиране на оборудване.

Сред най -основните изисквания са:

  1. Източникът на топлина в системата е инсталиран в най -ниската точка, докато разширителният съд е в най -високата;
  2. На изхода на котела тръбопроводите за подаване на отоплителната среда трябва да имат най -голям диаметър. По -тесни тръби се използват в други части на системата, за да се създаде оптимално налягане;
  3. Щрангът трябва да бъде висок, за да се създаде необходимото налягане на охлаждащата течност в системата, за да се осигури равномерното му разпределение по целия периметър;
  4. В отворена система трябва да има минимум различни разклонения и завои, връзки – ако има такива, е невъзможно да се постигне оптимално налягане на работно ниво.

Отворената система е идеалният избор за малки пространства, компактни селски къщи и вили. Трябва да се отбележи, че за такава система е важно да се спазва границата на площта – тя е около 150 кв. метри. Естествената циркулация в системата осигурява нейната автономност, премахва необходимостта от използване на електричество.

Важно. Ако искате да постигнете ефективна отоплителна система, инсталирайте циркулационна помпа. Системата ще може да работи със и без нея, като по този начин комбинира предимствата на принудителната и естествената циркулация.

Ако говорим за използването на отворена система на големи площи, това ще бъде донякъде непрактично и дори донякъде неизгодно. Работата е там, че естествената циркулация не може да се справи с голяма площ от тръбопровода, тя просто не “задвижва” охлаждащата течност през всички радиатори, запазвайки първоначалната си температура.

“Ленинградка”

Съвременното отоплително оборудване и новите технологии допринесоха за забележимо подобрение в Ленинградка. Такава система е придобила подобрена обработка и повишена функционалност. Основните разлики между “Ленинградка”:

  • свободна циркулация на охлаждащата течност;
  • наличието на източник на отопление;
  • монтаж на радиатори по периметъра.

Тръбопроводът може да бъде хоризонтален или вертикален, с връзки отгоре или отдолу. Първият вариант се счита за по -ефективен по отношение на топлинната ефективност, а долната система за свързване се отличава с лекота на инсталиране.

“Паяк”

  • оптималният начин за хидравлично разпределение на топлоносителя;
  • събиране на охладена вода от радиаторните батерии в хоризонтален тръбопровод;
  • няма нужда да извършвате горно окабеляване от хоризонтален тип

Отворена и затворена отоплителна система, разликата в работата и дизайна.

Въз основа на горното, затворените и отворените системи се различават:

  1. Цената на отвореното захранване с топлина е по-ниска, особено при гравитационна циркулация, при липса на помпа и спирателни вентили. Но в същото време инсталирането му в частна къща ще засегне целия обем помещения, от мазето до тавана. Освен това е необходимо да се спазват наклоните на линията и диаметрите на тръбите..
  2. Инсталирането на затворен кръг, в допълнение към полагането на тръбопровода, включва инсталирането на голям брой допълнителни елементи.
  3. Ефективността на затворена верига във всеки случай ще бъде по -висока.
  4. В затворен кръг е възможно да се използва незамръзваща охлаждаща течност – антифриз (най -добрият вариант за частни къщи, които не се отопляват през зимата)
  5. В отворена система е необходимо постоянно наблюдение на нивото на охлаждащата течност поради изпаряването й в околната среда.
  6. Затвореният тип е летлив, поради постоянната работа на циркулационната помпа (проблемът се решава чрез инсталиране на автономен електрически генератор, но в същото време си струва да се вземат предвид разходите при неговото отсъствие)
  7. Инсталирането на отворен тип топлоснабдяване е ограничено от общата площ на помещенията, за разлика от затвореното.
  8. Срокът на експлоатация на затворена система е по -дълъг поради почти пълното отсъствие на корозия.

Окончателният избор на затворена или отворена отоплителна система зависи от условията и мястото на нейната инсталация. Но трябва да запомните, че за инсталирането на затворена система трябва да имате определени умения или да потърсите професионален съвет.

Отворен процес на стартиране на гравитационна отоплителна система

В съвременните къщи отворените отоплителни системи рядко се задоволяват; такива технологии отдавна се считат за реликва от миналото. Но те все още съществуват, така че трябва да помислите как да ги напълните с вода. Във всяка такава отоплителна система в най -високата си точка има разширителен резервоар; той е проектиран да натрупва вода след увеличаване на обема си в системата с повишено налягане при повишаване на температурата. Резервоарът е отворен резервоар със или без капак. Чрез резервоара системата се пълни с вода. Големи обеми течност, разбира се, ще бъдат доста проблематични за пълнене в малки контейнери, освен това до най -високата точка.

Най -рационалното би било да се използва конвенционална вибрационна помпа за битови нужди. За да направите това, подгответе голям контейнер, напълнете го с вода. Предварително подготвените маркучи са прикрепени към помпата със скоби. Такава помпа има потопяем тип структура. Маркучът, през който ще се взема вода, трябва да се спусне в подготвен резервоар за вода. Маркучът, от който ще се изпуска водата, се потапя в разширителен съд. Помпата е включена, налягането в системата трябва да бъде от една и половина до две атмосфери. При спускане добавете вода към подготвения резервоар и спуснете маркуча в него отдолу. Когато отоплителният комплекс е пълен, водата ще се вижда на дъното на разширителния резервоар, системата може да се счита за пълна.

Затворена отоплителна система в частна къща видове и схеми на затворени отоплителни системи

Схема за инсталиране на отоплителна система с гореща вода.

Излишният въздух ще излезе от тръбите при първия пожар през разширителя. Трябва да се отбележи, че през отоплителния сезон, когато системата поддържа постоянно висока температура, водата постепенно ще се изпари от разширителя. Необходимо е да се компенсира чрез добавяне на вода към разширителя до необходимото ниво. Трябва също да следите температурата на термометъра, прикрепен към отоплителния котел. След като достигне нивото си над 80 ° C, водата скоро ще започне да кипи и да се пръска. В този случай е необходимо да се блокира достъпът на кислород до пещта, за да се намали интензивността на горене..

Налягане в затворена отоплителна система

В затворени отоплителни кръгове се използват три типа помпи. Те се различават по налягането на водния стълб:

  • 4;
  • 6;
  • 8 метра

Съответно налягането се разпределя в пропорции:

  1. 0,4.
  2. 0,6.
  3. 0,8 бара.

За частно домакинство с площ от около двеста квадратни метра е достатъчно налягане от 4 метра. Ако площта е триста квадратни метра, тогава ще е необходима помпа от 0,6 бара, а ако площта е повече от 500 квадранта метра, тогава ще се изисква налягане от 0,8 бара. Всички помпи са етикетирани с технически индикатори. Налягането е относително ниско, има и предпазни клапани, експлозия в затворени отоплителни кръгове е невъзможна.

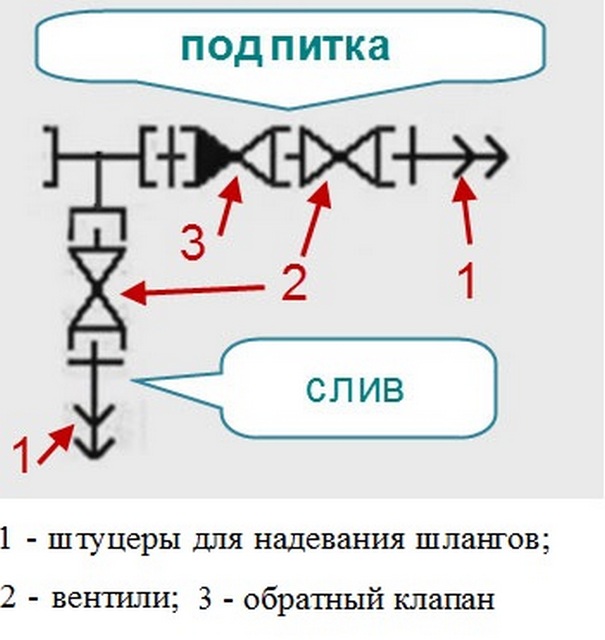

Как да попълните затворена система

Началото на работата започва с изолиране на всички отоплителни уреди от електрическата мрежа. За това се използват кранове. Гримът от водород се включва, веригите се запълват постепенно, докато въздухът постепенно излиза.

След като налягането стане един бар (следим показанията на манометъра), спрете подаването на водород, активирайте помпата, за да отстраните останалия въздух. Един по един трябва да развиете крановете, да обезвъздушите с помощта на устройството на Майевски. След това котелът и помпата се стартират, загряваме охлаждащата течност и отново правим продухване на батериите. След тази операция налягането се повишава до 2,2 бара, температурата в котела не надвишава 85 градуса по Целзий..

Системата е надеждно защитена от проникване на въздух, но е невъзможно да се отстрани целият въздух със 100%. С времето се нагрява и може да причини блокиране, което може да доведе до неизправност. Кранът Майевски е ефективно средство за премахване на излишния въздух. Активно се използват и сепаратори, които се намират в самата верига..

За по -рационална работа на всички затворени вериги се използва термостат, който дава възможност за сериозна енергия

Видове затворени системи

Преди да закупите отоплително оборудване, тръбни фитинги и материали, трябва да изберете предпочитаната затворена водна система. Водопроводните майстори практикуват инсталирането на четири основни схеми:

  1. Еднотръбна с вертикално и хоризонтално окабеляване (Ленинград).
  2. Колектор, иначе – греда.
  3. Двутръбен тупик с рамена със същата или различна дължина.
  4. Цикълман контур – кръгово окабеляване с преминаващо движение на водата.

Допълнителна информация. Затворените отоплителни системи включват и подово отопление. Изчисляването и подреждането на подовите контури е много по -трудно от сглобяването на радиаторно отопление; на начинаещите не се препоръчва да предприемат такава инсталация.

Планът на първия етаж на селска къща е 100 кв. М.

Предлагаме да разгледаме всяка схема поотделно, като анализираме плюсовете и минусите. Като пример, нека вземем проект на едноетажна частна къща с площ 100 м² с прилежащо котелно помещение, чието оформление е показано на чертежа. Количеството топлинен товар за отопление вече е изчислено съгласно инструкциите, необходимото количество топлина е посочено за всяка стая.

Монтажът на елементите за окабеляване и свързването към източника на топлина са приблизително еднакви. Инсталацията на циркулационна помпа обикновено се осигурява в обратната линия; пред нея са монтирани картер, подхранваща тръба с кран и разширителен резервоар (когато се гледа надолу по течението). Типичните тръбопроводи на котел на твърдо гориво и газ са показани на диаграмите.

Подробна схема на свързване

Разширителният резервоар на фигурата обикновено не е показан

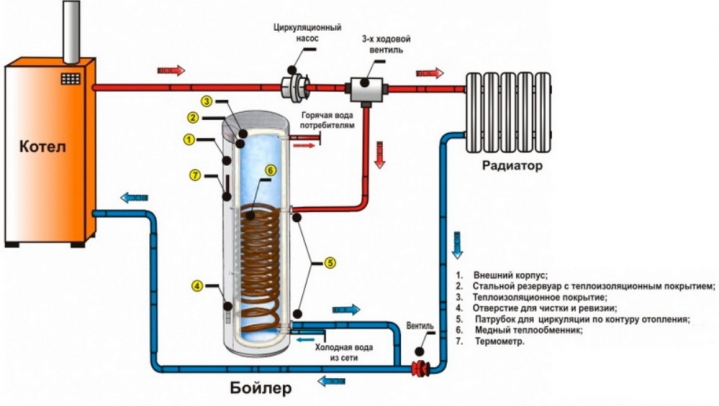

Схематична диаграма на тръбопроводите на подов газов котел с кръг за БГВ

За повече информация относно методите за инсталиране и свързване на отоплителни тела, използващи различни източници на енергия, прочетете отделните ръководства:

  • Котел ТТ;
  • нагревател на газ;
  • електрически генератор на топлина.

Еднотръбно окабеляване

Популярната хоризонтална схема “Ленинградка” е една пръстенова линия с увеличен диаметър, където са свързани всички отоплителни устройства. Преминавайки през тръбата, потокът от нагрятата охлаждаща течност се разделя на всеки тройник и се влива в батерията, както е показано на скицата по -долу.

Как работи еднотръбното окабеляване

Стигайки до клона, потокът се разделя на 2 части, около една трета се влива в радиатора, където се охлажда и отново се връща към главния

След като пренесе топлината в помещението, охладената вода се връща обратно към главната линия, смесва се с основния поток и се премества към следващия радиатор. Съответно вторият нагревател получава вода, охладена с 1-3 градуса, и отново отнема необходимото количество топлина от него..

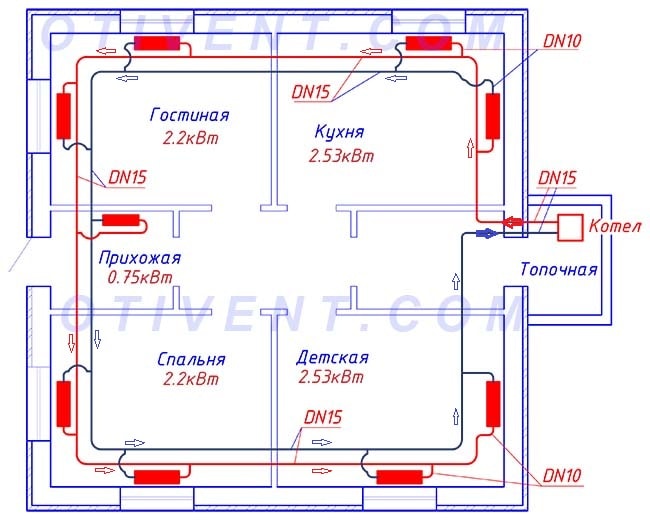

Хоризонтално окабеляване leningradka

Ленинградско хоризонтално окабеляване – една кръгла линия заобикаля всички отоплителни устройства

Резултатът: по -студена вода се влива във всеки следващ радиатор. Това налага определени ограничения за затворена еднотръбна система:

  1. Топлообменът на третата, четвъртата и следващите батерии трябва да се изчисли с запас от 10-30% чрез добавяне на допълнителни секции.

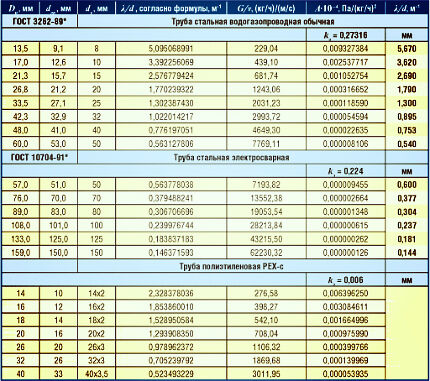

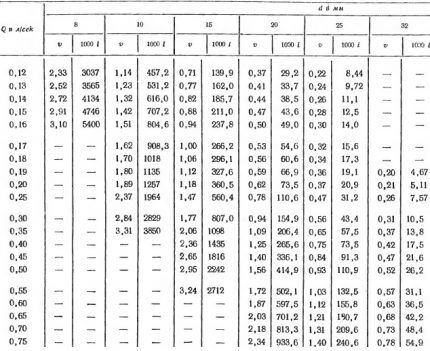

  2. Минималният диаметър на тръбата е DN20 (вътрешен). Външният размер на тръбите от PPR ще бъде 32 мм, металопластикът и омреженият полиетилен-26 мм.
  3. Напречното сечение на захранващите тръби към нагревателите е DN10, външният диаметър е съответно 20 и 16 mm за PPR и PEX, съответно.
  4. Максималният брой отоплителни устройства в един “ленинградски” пръстен е 6 бр. Ако вземете повече, ще има проблеми с увеличаването на броя на секциите на последните радиатори и увеличаването на диаметъра на разпределителната тръба.
  5. Напречното сечение на пръстеновидния тръбопровод не намалява през цялото време.

Справка. Еднотръбното окабеляване е вертикално – с долно или горно разпределение на охлаждащата течност през щранговете. Такива системи се използват за организиране на гравитацията в двуетажни частни вили или работа под налягане в стари жилищни сгради..

Еднотръбна отоплителна система от затворен тип е евтина, ако е споена от полипропилен. В други случаи той ще се удари прилично в джоба ви поради цената на основната тръба и фитинги (тройници) с големи размери. Как изглежда “Ленинград” в нашата едноетажна къща е показано на чертежа.

Проектиране на апартамент в Ленинград в едноетажна къща

Тъй като общият брой на радиаторите надвишава 6, системата е разделена на 2 пръстена с общ връщащ колектор. Неудобството при инсталирането на еднотръбно окабеляване е забележимо – трябва да преминете през вратите. Намаляването на дебита в един радиатор причинява промяна в консумацията на вода в останалите батерии, поради което балансирането на “Ленинград” се състои в координиране на работата на всички нагреватели.

Предимства на схемата на лъча

Защо колекторната система е получила такова име, може ясно да се види в представената диаграма. Отделните линии за подаване на отоплителен агент към всяко отоплително устройство се отклоняват от гребена, инсталиран в центъра на сградата. Втулките се полагат под формата на лъчи по най -краткия път – под подовете.

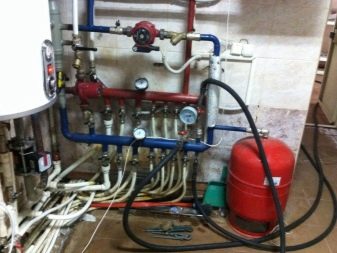

Колекторът на затворената гредова система се захранва директно от котела, циркулацията във всички вериги се осигурява от една помпа, разположена в пещта. За да се предпазят клоните от проветряване по време на процеса на пълнене, на гребен -вентилационните отвори се монтират автоматични клапани.

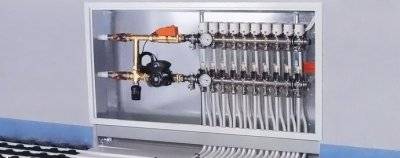

Вентилаторно прокарване на тръби от гребена

Силните страни на колекторната система:

  • схемата е енергийно ефективна, тъй като ви позволява точно да дозирате количеството охлаждаща течност, насочено към всеки радиатор;
  • отоплителната мрежа е лесна за вписване във всеки интериор – захранващите тръби могат да бъдат скрити в пода, стените или зад окачен (опънат) таван;
  • хидравличното балансиране на клоните се извършва с помощта на ръчни клапани и разходомери (ротаметри), инсталирани на колектора;
  • всички батерии се захранват с вода със същата температура;
  • работата на веригата е лесна за автоматизация – вентилите за управление на колектора са оборудвани със серво задвижвания, които затварят потока според сигнала от термостатите;
  • ZSO от този тип е подходящ за вили от всякакъв размер и етажност – на всяко ниво на сградата е инсталиран отделен колектор, който разпределя топлината към групи батерии.

По отношение на финансовите инвестиции затворената греда не е много скъпа. Консумират се много тръби, но минималният им диаметър е 16 x 2 mm (DN10). Вместо фабричен гребен е напълно възможно да се използва домашен гребен, споен от полипропиленови тройници или усукан от стоманени фитинги. Вярно е, че без ротаметри, регулирането на отоплителната мрежа ще трябва да се извърши с помощта на вентили за балансиране на радиатора..

Полагане на тръби към батерии под подове

Разпределителният колектор е инсталиран в центъра на сградата, радиаторните линии са положени директно

Има няколко недостатъка на лъчевото окабеляване, но те заслужават вашето внимание:

  1. Скрит монтаж и изпитване на тръбопроводи се извършва само на етапа на ново строителство или основен ремонт. Нереално е да поставите радиаторни връзки в подовете на обитавана къща или апартамент..
  2. Много е желателно колекторът да се постави в центъра на сградата, както е показано на чертежа на едноетажна къща. Целта е да се направят проводниците към батериите с приблизително еднаква дължина..
  3. В случай на изтичане на тръба, вградена в подовата замазка, е доста трудно да се намери мястото на дефекта без термовизор. Не правете връзки в замазката, в противен случай рискувате да срещнете проблема, показан на снимката.

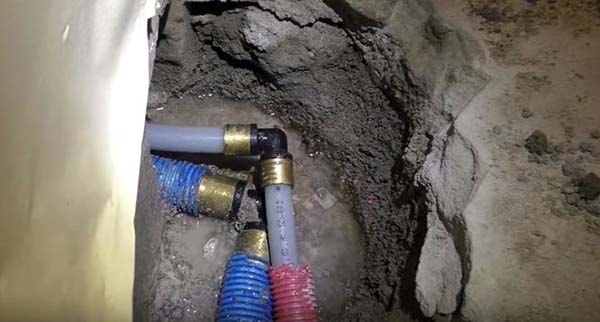

Течаща тръба в пода

Изтичане на фугата вътре в бетонния монолит

Двутръбни опции

При подреждането на автономно отопление на апартаменти и селски къщи се използват 2 вида такива схеми:

  1. Тупик (друго име е рамо). Нагрятата вода се разпределя към отоплителните устройства през една главна линия, събира се и се влива обратно в котела през втората линия..
  2. Цикълът на Тихелман (преминаващо окабеляване) е кръгова двутръбна мрежа, където нагрятата и охладена охлаждаща течност се движи в същата посока. Принципът на работа е подобен – батериите получават топла вода от една линия, а охладената вода се изхвърля във втория тръбопровод – връщащата линия.

Забележка. В затворена преминаваща система връщащият тръбопровод започва от първия радиатор, а захранващият завършва с последния. Диаграмата по -долу ще ви помогне да разберете..

Тупиково свързване на отоплителни устройства

Какво е добро за задънена затворена отоплителна система на частна къща:

  • броят на “рамена” – задънени клонове – е ограничен само от капацитета на котелното съоръжение, поради което двутръбното окабеляване е подходящо за всяка сграда;
  • тръбите се полагат по отворен или затворен начин вътре в строителните конструкции – по искане на собственика на жилището;
  • както в схемата на лъча, еднакво гореща вода идва към всички батерии;
  • ZSO се поддава добре на регулиране, автоматизация и балансиране;
  • правилно изложените “рамене” не пресичат вратите;
  • на цената на материалите и инсталацията, окабеляването ще бъде по-евтино от еднотръбното, ако монтажът се извършва с металопластични или полиетиленови тръби.

Оформление на двутръбна отоплителна мрежа по плана

Най -добрият вариант за свързване на батерии – два отделни клона обикалят помещенията от двете страни

Проектирането на затворена раменна система на селска или жилищна сграда с площ до 200 квадрата не е особено трудно. Дори ако са направени клони с различна дължина, веригата може да бъде балансирана чрез дълбоко балансиране. Пример за окабеляване в едноетажна сграда от 100 m² с две “рамена” е показан на чертежа по-горе..

Съвети. При избора на дължината на клоните трябва да се вземе предвид нагряващото натоварване. Оптималният брой батерии на всяко “рамо” е от 4 до 6 бр..

Пръстен двутръбна връзка към батерията

Свързване на нагревателите с преминаващо движение на охлаждащата течност

Цикълът на Тихелман е алтернативна версия на затворена двутръбна мрежа, включваща комбинацията от голям брой отоплителни устройства (над 6 броя) в един пръстен. Разгледайте свързаната електрическа схема и отбележете: без значение през какъв радиатор преминава охлаждащата течност, общата дължина на маршрута няма да се промени.

Следователно възниква почти идеален хидравличен баланс на системата – съпротивлението на всички участъци от мрежата е еднакво. Това значително предимство на пантата Tichelman пред другите затворени окабелявания води до основния недостатък – 2 магистрали неизбежно ще преминат през вратата. Опции за байпас – под подове и над рамката на вратата с автоматични вентилационни отвори.

Как да направите преминаваща отоплителна система

Недостатък – контурът минава през отвора на входната врата

Специфика на еднотръбните и двутръбните схеми

Нагрятата вода тече към радиаторите и обратно към котела по различни начини. В система с един кръг охлаждащата течност се подава през една линия с голям диаметър. Тръбопроводът преминава през всички радиатори.

Предимства на самотръбната еднотръбна система:

  • минимален разход на материали;
  • лекота на инсталиране;
  • ограничен брой тръби вътре в жилището.

Основният недостатък на схемата с една тръба, която изпълнява задълженията за подаване и връщане, е неравномерното нагряване на радиаторите за отопление. Интензивността на нагряване и пренос на топлина на батериите намалява с отдалечаването им от котела..

Еднотръбна схема

С дълга верига за окабеляване и голям брой радиатори, последната батерия може да бъде напълно неефективна. „Горещите“ отоплителни устройства се препоръчват да се монтират в стаи от северната страна, детски стаи и спални

Двутръбната схема за отопление уверено се налага. Радиаторите свързват тръбите за връщане и захранване. Между батериите и източника на топлина се образуват локални пръстени.

Основните предимства на системата:

  • всички отоплителни устройства се нагряват равномерно;
  • възможност за регулиране на отоплението на всеки радиатор поотделно;
  • надеждност на работата на веригата.

Двуконтурната система изисква много инвестиции и труд. Ще бъде по -трудно да се инсталират два клона на комуникации върху строителни конструкции.

Схема с двойна верига

Двутръбната система е лесно балансирана, осигурявайки подаването на отоплителната среда при еднаква температура към всички отоплителни устройства. Стаите в стаята се затоплят равномерно

Доставка на горния и долния нагревател

В зависимост от местоположението на линията, доставяща горещата охлаждаща течност, има горни и долни връзки.

Схема на отворена двутръбна отоплителна система

При отворени отоплителни системи с горни тръбопроводи няма нужда от устройства за изсмукване на въздух. Излишъкът му се изхвърля през повърхността на разширителния резервоар, комуникиращ с атмосферата.

При горното разпределение топлата вода се издига по главния щранг и през разпределителните тръбопроводи се прехвърля към радиаторите. Устройството на такава отоплителна система е препоръчително в едно- и двуетажни вили и частни къщи.

Достатъчно практична система за подаване на топлина с по -ниско окабеляване. Захранващата тръба се намира в долната част, до връщането. Движението на охлаждащата течност в посока отдолу нагоре. Водата, преминала през радиаторите, се насочва през връщащия тръбопровод към отоплителния котел. Батериите са оборудвани с кранове на Маевски за отстраняване на въздуха от магистралата.

Отворена отоплителна система с долни тръбопроводи

В отоплителните системи с по -ниско окабеляване се налага използването на устройства за изпускане на въздух, най -простият от които е кранът Майевски

Вертикални и хоризонтални щрангове

Според вида на разположението на главните щрангове има вертикални и хоризонтални методи за прокарване на тръбопроводи. В първата версия радиаторите на всички етажи са свързани към вертикално разположени щрангове.

Вертикално окабеляване на отоплителната система

Вертикалното окабеляване се използва при подреждане на къщи на два, три или повече етажа с таванско помещение, в рамките на което може да бъде положен и изолиран тръбопровод

Характеристики на “вертикалните” системи:

  • липса на задръствания във въздуха;
  • подходящ за топлоснабдяване на високи сгради;
  • подова връзка към щранга;
  • трудности при инсталирането на апартаментни топломери в многоетажни сгради.

Хоризонталното окабеляване осигурява свързването на радиатори от един етаж към един щранг. Предимството на схемата е, че за устройството се използват по -малко тръби, разходите за инсталиране са по -ниски.

Хоризонтално разпределение на отворена отоплителна система

Хоризонталните щрангове обикновено се използват в едно- и двуетажни помещения. Подреждането на системата е актуално в панелни къщи и жилищни сгради без стени

Избор на напречно сечение на тръбата

Отворена и затворена отоплителна система

С къща с площ 50-100 кв. м, се препоръчва да се използва тръба с диаметър 40 мм, изходяща и влизаща в котела. И колкото по -голяма е площта, толкова по -голям трябва да бъде диаметърът на тръбопровода..

Тръбите, водещи към радиаторите, трябва да имат същия диаметър като щранга, а тръбите, водещи директно към радиаторите, могат да бъдат с по -малък участък..

Наклонът на хоризонталните тръби е в диапазона от 0.005 до 0.01%. В този случай трябва да се извърши по посока от котела към радиаторите..

Едно- и двутръбни отоплителни системи

Разработени и инсталирани са много схеми за отопление. Но всички те са модификации или комбинации от две системни опции, които могат да бъдат определени чрез основни опции.

Основни или основни схеми могат да бъдат разгледани:

Отворена отоплителна система с циркулационна помпа

Еднотръбен отоплителен кръг

Отворена отоплителна система с циркулационна помпа

Една проста тръба с една тръба е популярна. как работи? Просто, изключително просто. Горещата охлаждаща течност изтича от котела през една тръба и след преминаване през последователна верига от батерии се връща в котела. Този принцип всъщност използва схемата за отопление на едноетажна къща с принудителна циркулация, освен това инсталирането на байпас на помпата я превръща в “гравитационна” система.

  • неравномерно нагряване на радиаторите;
  • за да смените батерията, трябва да изключите системата.

    Отворена отоплителна система с циркулационна помпа

    Недостатъците на гореописаната схема са практически елиминирани в модернизираната еднотръбна отоплителна схема, известна като “Ленинград”, на мястото на нейното изобретение в Санкт Петербург. В Санкт Петербург “Ленинградка” се използва дори в многоетажни сгради. Сферичните кранове на входа / изхода на батерията ще ви позволят да смените или поправите батериите, без да изключвате отоплението. Батериите се удрят паралелно в захранващата тръба.

При организиране на отоплителна схема за двуетажна къща с принудителна циркулация се монтира вертикална електрическа схема.

Тръбопроводът се издига до втория етаж, водата влиза в батериите, подредени хоризонтално последователно. След това от последния радиатор тръбопроводът се спуска надолу и се свързва с хоризонталната линия на радиаторите, а след това охлаждащата течност, която се е охладила и е дала енергията си, влиза в котела. Недостатъкът на такава система е неравномерното нагряване на радиаторите. Този недостатък е особено забележим, ако се използва “гравитация”, но ако е инсталирана циркулационна помпа, разликата в температурата е почти незабележима.

Изчисляване на диаметъра на тръбите на веригата

За гравитационни конструкции е необходимо да се използват тръби с по -голям диаметър, отколкото за системи с принудителна циркулация.

Отворена отоплителна система с циркулационна помпа: диаграма, инсталация, котли

След изчисляване на топлинната енергия, необходима за отопление на помещението, увеличете резултата с 20%

Съгласно формулите, дадени в SNiP, напречното сечение на тръбите се изчислява с помощта на онлайн калкулатор.

Взема се предвид материалът на бъдещия тръбопровод: стоманените тръби трябва да са с диаметър най -малко 50 мм. Препоръчва се към котела да се прикрепи точно такава тръба като щранг.

След всяко разклоняване на веригата диаметърът на тръбите се намалява с 1 размер, за обратния поток, напротив, те се увеличават.

Компетентното изчисляване на диаметъра на използваните тръби, както и техния наклон, ви позволява да създадете отоплителна система, която функционира без никакви проблеми.

Връзка на помпата към отоплителния кръг

Препоръчва се циркулационната помпа да се монтира на връщащата тръба, в този случай вече охладената течност ще премине през устройството. Въпреки това, когато се използват по-модерни модели, които са изработени от топлоустойчиви материали, не е изключено свързване към захранващата линия. Във всеки случай инсталираното оборудване не трябва да нарушава циркулацията на охлаждащата течност..

Отворена отоплителна система с циркулационна помпа: диаграма, инсталация, котли

Има няколко възможности за промяна на гравитационната схема на принудителна опция:

  1. Инсталиране на разширителния резервоар на по -високо ниво. Тази опция може да се нарече най -простата, но това ще изисква високо таванско пространство..
  2. Разширителният резервоар се прехвърля към далечния щранг. Ако използвате този метод за реконструкция на стара система, това ще отнеме много време и усилия. Ако оборудвате нова система по тази схема, тя няма да се оправдае.
  3. Поставяне на щранга на разширителния резервоар в непосредствена близост до лакътя, на който е разположена помпата. В този случай тръбата с резервоара се отрязва от захранващата линия и се врязва във връщащата тръба зад помпата..
  4. Връзка на помпата в захранващия тръбопровод. Този метод се счита за най -добрият вариант за реконструкция на отоплителния кръг. Трябва обаче да се помни, че не всеки уред може да издържи на високи температури..

За да може отоплителната система с отворен разширителен резервоар и помпа да работи ефективно, важно е да изберете правилната верига, да изчислите параметрите на всички съставни елементи, да изберете подходящото оборудване и да извършите последователно монтажните работи.

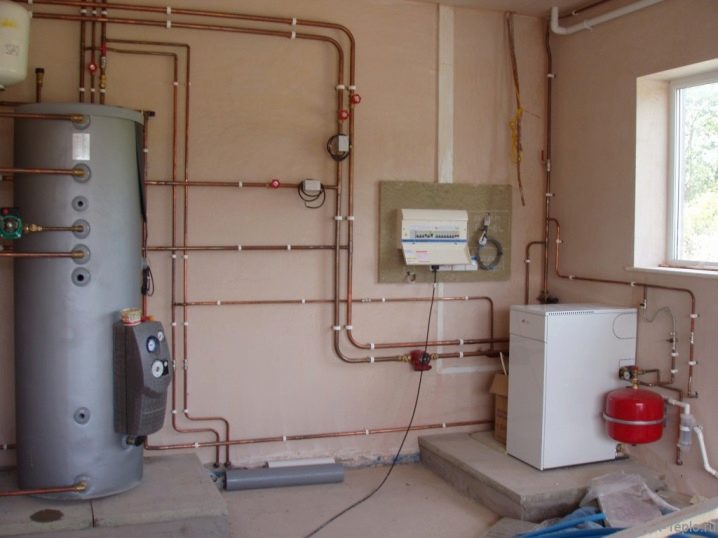

Компоненти на затворен отоплителен кръг

Разликата от гравитационната система се състои в необходимостта от инсталиране на специфични единици. Някои от тях задължително се използват в затворена система, но понякога се използват и в естествена циркулация. Източник на топлинна енергия са котлите. Някои от моделите стенни газове и пелети, твърдо гориво веднага са оборудвани с необходимата група за сигурност. Ако не е наличен, закупен отделно, инсталиран на тръба за гореща вода.

Запечатаният резервоар поддържа налягане, компенсира обема на охлаждащата течност. Ефективното му движение се осигурява от циркулационна помпа, която се препоръчва да се монтира на връщащата линия близо до самия котел. Това подреждане е продиктувано от факта, че водата на това място е доста хладна, устройството е по -малко податливо на прегряване. Останалите елементи са същите като в гравитационната система: тръбопроводи, радиатори или регистри.

Избор на оборудване, тръби и радиатори

Преди да се пристъпи към избора на източник на топлина за затворена отоплителна система, е необходимо внимателно да се подходи към въпроса за избора на вида енергия, от която ще се генерира топлина. Всъщност на съвременния пазар има огромен брой електрически, твърди и течни горива, както и газови котли. Необходимо е да се вземат предвид всички разходи за свързване и нюансите на последващата експлоатация и да се избере подходящата опция, в зависимост от квадратурата и климата на региона.

Автоматичните двуконтурни газови котли вече имат резервоар за компенсиране на налягането и помпа, отговорна за циркулацията в дизайна. Ако изберете по -прост котел, тогава трябва да закупите допълнително оборудване.


Разширителните резервоари са сгъваеми (ако мембраната се спука, можете да я смените сами) и не сгъваеми в случай на повреда, резервоарът отива напълно за подмяна.

Обемът на резервоара за този тип отопление на сгради директно зависи от няколко параметъра и трябва да го изберете според тях:

  • обемът на охлаждащата течност в системата (обемът на резервоара е 10% от обема на течността);
  • максимална стойност на температурата.

Сърцето на цялата затворена отоплителна система на частна къща е циркулационната помпа и по -нататъшната ефективност на нейната работа ще зависи от нейните параметри. Изборът на мощност на помпата зависи от много показатели за дължината и диаметъра на тръбите, материала, от който са направени топлообменниците и техния брой, и режима на работа. Ако помпата ще бъде инсталирана в жилищен район, трябва да обърнете внимание на нивото на шума, което може да повлияе на качеството на живот.

Как и къде е инсталиран разширителният резервоар за отопление:

Голям брой видове радиатори ви позволява да направите избор според вашите предпочитания:

  • чугунените радиатори са масивни, имат голямо тегло, отнемат много време за покачване на температурата, но в същото време се охлаждат бавно, не се страхуват от некачествена вода и падане на налягането;
  • изработени от алуминиева сплав, имат красива форма, леко тегло, бързо се нагряват, но са по -скъпи и се страхуват от воден удар;
  • стоманените радиатори са евтини и с добро качество;
  • изработени от биметална сплав, като правило са с добро качество, бързо се нагряват и отдават топлина добре.

За затворено отопление на частна къща е по -добре да изберете батерии въз основа на тяхната надеждност. Чугунените и биметалните се считат за по -надеждни..


В зависимост от това кои тръби ще бъдат избрани, ще трябва да запомните за допълнителни материали, например за съединители

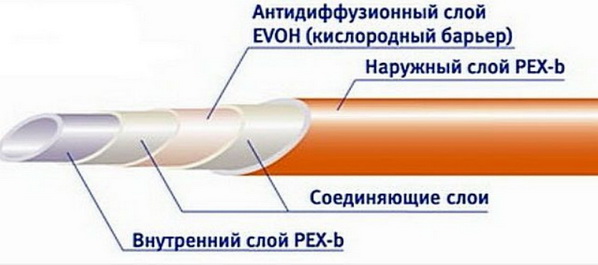

На пазара има няколко вида тръби:

  • от различни метали;
  • от полимери (пластмаса, полиетилен и полипропилен).

При инсталиране на отоплителни системи, използващи тръби от всякакъв метал, ще са необходими заваряване и голям брой завои, ъгли и съединители. Използването на металопластични тръби предполага голям брой фитинги и постоянен контрол на връзките. За затворен отоплителен кръг най -често се избират пластмасови тръби (за по -лесен монтаж и възможност за скриване на тръби в стените). Производителите обикновено посочват в характеристиките дали тръбите могат да се използват в отоплителни системи или само за студена вода.

От съображения за безопасност и запазване целостта на цялата отоплителна система от затворен тип е наложително закупуването и инсталирането на предпазни клапани и манометър.

Работа на отоплителната система

В този случай индикаторът се определя от няколко стойности. Поради наличието на циркулационна помпа и допълнителни елементи в отоплението (например резервоар за разширителна мембрана) се генерира динамично налягане, а статичното налягане определя вертикалното (високо надморско) ниво на колоната с течност. Сумирането на тези два показателя дава крайното работно налягане на отоплителната система от затворен тип..


Нормата за такъв параметър е стойност от 1,5-2 атмосфери за къщи, състоящи се от 1 или 2 етажа. Увеличаването на показателя за налягане директно зависи от увеличаването на броя на етажите.

Горната пикова стойност се задава от по -слабия компонент в отоплителния кръг. Това е бойлер за топла вода. Границата му е 3 атмосфери.

В многоетажни сгради радиаторите и тръбопроводите са широко използвани, които могат да издържат на мощни водни удари. В такива системи налягането варира от 20 до 100 атмосфери..

Хидравлично изчисление за затворена система

За да не се объркате с избора на тръби според диаметъра и мощността на помпата, е необходимо хидравлично изчисление на системата.

Ефективната работа на цялата система е невъзможна без да се вземат предвид основните 4 точки:

  1. Определяне на количеството охлаждаща течност, което трябва да се подаде към отоплителните устройства, за да се осигури определен топлинен баланс в къщата, независимо от външната температура.
  2. Максимално намаляване на експлоатационните разходи.
  3. Намаляване до минимум финансови инвестиции, в зависимост от избрания диаметър на тръбопровода.
  4. Стабилна и тиха работа на системата.

Хидравличното изчисление ще помогне за решаването на тези проблеми, което ви позволява да изберете оптималните диаметри на тръбите, като вземете предвид икономически оправданите дебити на охлаждащата течност, да определите хидравличните загуби на налягане в отделни секции, да свържете и балансирате клоните на системата. Това е сложен и отнемащ време, но необходим етап на проектиране..

Правила за изчисляване на дебита на охлаждащата течност

Изчисленията са възможни при наличието на топлотехническо изчисление и след избора на радиатори по отношение на мощността. Изчислението на топлотехниката трябва да съдържа разумни данни за обемите на топлинна енергия, натоварванията, топлинните загуби. Ако тези данни не са налични, мощността на радиатора се поема върху площта на помещението, но резултатите от изчисленията ще бъдат по -малко точни.

Аксонометрия

Триизмерната схема е лесна за използване. Всички елементи върху него имат обозначения, които включват маркиране и номер в ред

Започнете с диаграма. По -добре е да го извършите в аксонометрична проекция и да приложите всички известни параметри. Дебитът на охлаждащата течност се определя по формулата:

G = 860q / ∆t kg / h,

където q е мощността на радиатора kW, ∆t е температурната разлика между връщащите и захранващите линии. След като определи тази стойност, според таблиците на Шевелев се определя напречното сечение на тръбите.

За да използвате тези таблици, резултатът от изчислението трябва да се преобразува в литри в секунда, като се използва формулата: GV = G / 3600ρ. Тук GV означава дебита на охлаждащата течност в l / s, ρ е плътността на водата равна на 0,983 kg / l при температура 60 градуса С. От таблиците можете просто да изберете сечението на тръбата, без да извършвате пълно изчисление.

Масата на Шевелев

Таблиците на Шевелев значително опростяват изчислението. Ето стойностите на диаметрите на пластмасови и стоманени тръби, които могат да бъдат определени чрез познаване на скоростта на движение на охлаждащата течност и нейния дебит

Последователността на изчисленията е по -лесна за разбиране, като се използва проста диаграма, включваща котел и 10 радиатора като пример. Схемата трябва да бъде разделена на секции, където напречното сечение на тръбите и дебитът на охлаждащата течност са постоянни стойности.

Първият участък е линията от котела до първия радиатор. Вторият е сегментът между първия и втория радиатор. Третият и следващите раздели се различават по същия начин..

Температурата постепенно намалява от първия до последния уред. Ако в първия участък топлинната енергия е 10 kW, тогава когато първият радиатор премине, охлаждащата течност му дава известно количество топлина и загубената топлина намалява с 1 kW и т.н..

Можете да изчислите дебита на охлаждащата течност, като използвате формулата:

Q = (3.6xQuch) / (cx (tr-to))

Тук Quch е топлинният товар на зоната, s е специфичният топлинен капацитет на водата, която има постоянна стойност от 4,2 kJ / kg x s., Tr е температурата на горещата охлаждаща течност на входа, до е температурата на охладената охлаждаща течност на изхода.

Оптималната скорост на движение на горещата охлаждаща течност през тръбопровода е от 0,2 до 0,7 m / s. Ако стойността е по -ниска, въздушните брави ще се появят в системата. Този параметър се влияе от материала на продукта, грапавостта вътре в тръбата.

Както в отворени, така и в затворени отоплителни кръгове се използват тръби от черна и неръждаема стомана, мед, полипропилен, полиетилен с различни модификации, полибутилен и др..

При скорост на охлаждащата течност в препоръчания диапазон, 0,2-0,7 m / s, ще се наблюдават загуби на налягане от 45 до 280 Pa / m в полимерния тръбопровод, и от 48 до 480 Pa / m в стоманени тръби..

Вътрешният диаметър на тръбите в сечението (dvn) се определя въз основа на стойността на топлинния поток и температурната разлика на входа и изхода (∆tco = 20 градуса C за двутръбен отоплителен кръг) или дебита на охлаждащата течност. За това има специална таблица:

маса

От тази таблица, като се знае температурната разлика между входа и изхода, както и дебитът, е лесно да се определи вътрешният диаметър на тръбата.

За да изберете схема, трябва да разгледате единичните и 2-тръбните схеми поотделно. В първия случай се изчислява щрангът с най -голямо количество оборудване, а във втория – натоварената верига. Дължината на парцела е взета от плана, направен в мащаб.

Точно хидравлично изчисление може да бъде извършено само от специалист с подходящ профил. Има специални програми, които ви позволяват да извършвате всички изчисления по отношение на топлинните и хидравличните характеристики, които можете да използвате, когато проектирате отоплителна система за вашия дом..

Избор на циркулационна помпа

Целта на изчислението е да се получи стойността на налягането, която помпата трябва да развие, за да задвижва водата през системата. За да направите това, използвайте формулата:

P = Rl + Z

При което:

  • P е загубата на налягане в тръбопровода в Pa;
  • R е специфичното съпротивление на триене в Pa / m;
  • l е дължината на тръбата в изчисленото сечение в m;
  • Z – загуба на налягане в “тесни” участъци в Pa.

Тези изчисления са опростени от същите таблици на Шевелев, от които може да се намери стойността на съпротивлението на триене, само 1000i ще трябва да бъдат преизчислени за определена дължина на тръбата. Така че, ако диаметърът на вътрешната тръба е 15 mm, дължината на сечението е 5 m, а 1000i = 28,8, тогава Rl = 28,8 x 5/1000 = 0,144 Bar. След като са намерили стойностите на Rl за всеки участък, те се сумират.

Стойността на загубата на налягане Z както за котела, така и за радиаторите е в паспорта. За други съпротивления експертите съветват да се вземат 20% от Rl, последвано от сумиране на резултатите за отделни области и умножаване по коефициент 1,3. Резултатът е желаната глава на помпата. За едно- и двутръбни системи изчислението е същото.

Циркулационна помпа

Помпата е монтирана така, че нейният вал да е в хоризонтално положение, в противен случай не може да се избегне образуването на въздушни джобове. Те го монтират на американки, така че, ако е необходимо, той може лесно да бъде премахнат

В случай, че помпата е избрана според съществуващия котел, тогава се използва формулата: Q = N / (t2-t1), където N е мощността на отоплителното тяло в W, t2 и t1 е температурата на охлаждащата течност съответно на изхода от котела и на обратния поток.

Избор на стойности на налягане в системата и разширителния резервоар

Колкото по -високо е работното налягане на охлаждащата течност, толкова по -малък е шансът въздухът да влезе в системата. Трябва да се помни, че работното налягане е ограничено до максимално допустимото за отоплителния котел. Ако при пълнене на системата е достигнато статично налягане от 1,5 атм (15 м воден стълб), тогава циркулационна помпа с налягане 6 м вода. Изкуство. ще създаде налягане 15 + 6 = 21 m воден стълб на входа на котела.

Някои видове котли имат работно налягане от около 2 atm = 20 mWC. Внимавайте да не претоварвате топлообменника на котела с неприемливо високо налягане на охлаждащата течност!

Диафрагменият разширителен съд се захранва с фабрично настроеното налягане на инертен газ (азот) в газовата кухина. Общата му стойност е 1,5 атм (или бар, което е почти същото). Това ниво може да се повиши чрез изпомпване на въздух в газовата кухина с ръчна помпа.

Първоначално вътрешният обем на резервоара е напълно напълнен с азот, мембраната се притиска към тялото от газа. Ето защо е обичайно да се пълнят затворени системи до ниво на налягане, което не надвишава 1,5 atm (максимум 1,6 atm). След това, след като инсталираме разширителния резервоар на “връщането” пред циркулационната помпа, няма да получим промяна във вътрешния му обем – мембраната ще остане неподвижна. Нагряването на охлаждащата течност ще доведе до увеличаване на нейното налягане, мембраната ще се отдалечи от тялото на резервоара и ще компресира азота. Налягането на газа ще се увеличи, балансирайки налягането на охлаждащата течност на ново статично ниво.

Затворена отоплителна система

Нива на налягане в разширителния резервоар.

Напълването на системата до налягане от 2 atm ще позволи на студената охлаждаща течност незабавно да затегне мембраната, което ще компресира азота също до налягане от 2 atm. Нагряването на вода от 0 ° C до 100 ° C увеличава обема му с 4,33%. Допълнителният обем течност трябва да влезе в разширителния резервоар. Голям обем на охлаждащата течност в системата дава голямо увеличение в нея при нагряване. Твърде голямото първоначално налягане на студената охлаждаща течност веднага ще изразходва капацитета на разширителния резервоар, няма да е достатъчно за получаване на излишна нагрята вода (антифриз). Ето защо е важно системата да се напълни до правилното определено ниво на налягане на отоплителната среда. Когато пълните системата с антифриз, трябва да запомните, че нейният коефициент на топлинно разширение е по -голям от този на водата, което изисква инсталиране на разширителен резервоар с по -голям капацитет..

Обяснение на стойността на налягането в описаните отоплителни системи

Какво създава водно налягане? Обикновено това налягане се създава от воден стълб. Ако имаме тръба, единият край на която е с 10 метра по -висок от другия край, тогава в долния край получаваме налягане, равно на 1 атмосфера. Нищо не зависи от диаметъра на тръбата. Нищо не зависи и от масата на водата във високия край. Можете да поставите железопътен резервоар там и налягането винаги ще съответства на разликата в нивата на водата. Между другото, резервоарът е доста висок. В напълно напълнен резервоар нивото на водата добавя налягане, но когато водата изтича от резервоара, налягането ще намалее. Въпросът за налягането и неговите измервания беше повдигнат от мен за много дълго време, но във връзка с водоснабдяването.

В нашата отоплителна система във всяка има и разлика в нивата на течности, което означава, че има и налягане на тази течност. В най -ниската точка на отворената система налягането ще бъде максимално, в най -високата, в разширителния резервоар, ще бъде минимално. Например котелът се намира в мазето. Разширителният резервоар се намира в таванското помещение на втория етаж. По този начин, при напълно напълнена отоплителна система, височината на колоната ще бъде равна на разстоянието от долната точка на колоната до горната точка на разширителния резервоар. Смея да предположа, че е около 8 метра. По този начин нашата отворена отоплителна система работи при налягане от 0,8 атмосфери..

В отворена отоплителна система налягането винаги е същото. Излишната вода не се издига над определено ниво. Имаме аварийно източване. В затворена система водата не се оттича и при разширяване получаваме увеличение на налягането. За да предотвратим спукването на системата при точно това налягане, имаме специално устройство. Нарича се мембранен разширителен резервоар. Има гумена мембрана. Има въздух от едната страна, вода от другата. Водата пристига в резервоара и компресира въздуха. Налягането на водата в системата се увеличава плавно.

И какво ще се случи, ако в резервоара за разширителна мембрана попадне твърде много вода? Налягането ще расте като лавина и системата може да се спука. За да се предотврати това, в системата трябва да има авариен клапан, който при определено безопасно налягане се отваря леко и водата изтича от него на пода, ако не сте поставили кофа под този вентил.

Как да се изчисли разширителният резервоар?

Изчислението се свежда до определяне на количеството, с което обемът на охлаждащата течност ще се увеличи по време на нагряването й от средна стайна температура от + 20 градуса C до работна температура от 50 до 80 градуса. Тези изчисления не са лесни, но има и друг начин за решаване на проблема: професионалистите съветват да се избере резервоар с обем, равен на 1/10 от общото количество течност в системата..

Разширителен резервоар

Разширителният резервоар е много важен елемент от системата. Излишната охлаждаща течност, взета от нея по време на разширяването на последната, спасява тръбата и крановете от спукване

Можете да разберете тези данни от паспортите на оборудването, които показват капацитета на ризата на котела и 1 секция на радиатора. След това площта на напречното сечение на тръби с различни диаметри се изчислява и умножава по съответната дължина.

Резултатите се сумират, плюс данни от паспорти към тях, и 10% се вземат от общия брой. Ако цялата система съдържа 200 литра охлаждаща течност, тогава е необходим разширителен резервоар с обем 20 литра..

Изчисляване на обема

Според общоприетите стандарти обемът на разширителния резервоар трябва да бъде 10% от общия обем на охлаждащата течност. Това означава, че трябва да изчислите колко вода ще се побере в тръбите и радиаторите на вашата система (има в техническите данни на радиаторите, но обемът на тръбите може да бъде изчислен). 1/10 от тази цифра ще бъде обемът на необходимия разширителен резервоар. Но тази цифра е валидна само ако охлаждащата течност е вода. Ако се използва течност против замръзване, размерът на резервоара се увеличава с 50% от изчисления обем.

Ето пример за изчисляване на обема на мембранния резервоар за затворена отоплителна система:

  • обемът на отоплителната система е 28 литра;
  • размерът на разширителния резервоар за системата, пълна с вода, е 2,8 литра;
  • размерът на мембранния резервоар за система с течност против замръзване – 2,8 + 0,5 * 2,8 = 4,2 литра.

Когато купувате, изберете най -близкия по -голям обем. Не вземайте по -малкия – по -добре е да имате малък марж.

Какво да търсите при покупка

В магазините има червени и сини казанчета. Червените казанчета са подходящи за отопление. Сините са структурно еднакви, само че са предназначени за студена вода и не понасят високи температури.

На какво друго трябва да обърнете внимание? Има два вида резервоари – със сменяема мембрана (те се наричат ​​още фланцови) и с незаменима. Вторият вариант е по -евтин и значително, но ако мембраната е повредена, ще трябва да купите всичко изцяло. При модели с фланци купувайте само мембраната.

Място за монтаж на разширителен резервоар от мембранен тип

Обикновено разширителен резервоар се поставя на връщащия тръбопровод пред циркулационната помпа (ако погледнете в посоката на движението на охлаждащата течност). В тръбопровода е монтиран тройник, малко парче тръба е свързано към една от частите му, а разширител е свързан към него чрез фитинги. По -добре е да го поставите на известно разстояние от помпата, така че да не се създават падания на налягането. Важен момент – тръбната част на мембранния резервоар трябва да е права.

Схема на монтаж на разширителен резервоар за тип нагревателна мембрана

Схема на монтаж на разширителен резервоар за тип нагревателна мембрана

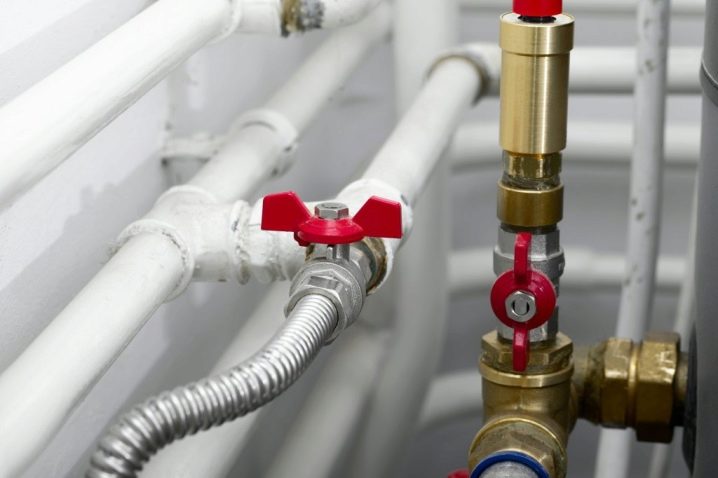

След тройника е монтиран сферичен вентил. Необходимо е да можете да извадите резервоара, без да източвате охлаждащата течност. По -удобно е да свържете самия контейнер с помощта на американска (съединителна гайка). Това отново улеснява сглобяването / разглобяването..

Моля, обърнете внимание, че някои котли имат разширителен съд. Ако обемът му е достатъчен, инсталирането на второто не се изисква.

Празно устройство не тежи много, но напълнено с вода има твърда маса. Поради това е необходимо да се предвиди метод за фиксиране върху стената или допълнителни опори..

Котел – кой да изберете

Тъй като затворената отоплителна система на частна къща може да работи в автономен режим, има смисъл да се инсталира отоплителен котел с автоматизация. В този случай, след като сте конфигурирали параметрите, не е нужно да се връщате към това. Всички режими се поддържат без човешка намеса.

Най -удобните газови котли в това отношение. Те имат възможност за свързване на стаен термостат. Зададената върху него температура се поддържа с точност от един градус. Тя падна с една степен, котелът се включи, отоплявайки къщата. Веднага след като термостатът се задейства (достигната температура), работата спира. Удобен, удобен, икономичен.

Някои модели имат възможност за свързване на метеорологична автоматизация – това са външни сензори. Според техните показания котелът регулира мощността на горелките. Газовите котли в затворени отоплителни системи са добро оборудване, което може да осигури комфорт. Жалко, че газът не е наличен навсякъде.

Двутръбна затворена отоплителна система в къща на два етажа (диаграма)

Двутръбна затворена отоплителна система в къща на два етажа (диаграма)

Електрическите котли могат да осигурят не по -малка степен на автоматизация. В допълнение към традиционните агрегати, нагревателните елементи наскоро се появиха индукционни и електродни. Те са компактни по размер и ниска инерция. Много хора вярват, че те са по -икономични от котлите с нагревателни елементи. Но дори и този вид отоплителни тела не могат да се използват навсякъде, тъй като прекъсванията на електрозахранването през зимата са често явление в много региони на страната ни. И да осигури захранване на котела. 8-12 kW от генератор е много труден бизнес.

По -универсални и независими в това отношение са котлите за твърди или течни горива. Важен момент: за инсталиране на котел с течно гориво е необходимо отделно помещение – това е изискване на пожарната. Котлите на твърдо гориво могат да стоят в къщата, но това е неудобно, тъй като много отломки падат от горивото по време на отоплението.

Съвременните котли на твърдо гориво, въпреки че остават периодично оборудване (те се нагряват по време на пещта, охлаждат се, когато отметката изгори), но те също имат автоматизация, която ви позволява да поддържате дадена температура в системата чрез регулиране на интензивността на горене. Въпреки че степента на автоматизация не е толкова висока като тази на газови или електрически котли, това е така.

Пример за затворена отоплителна система с индукционен котел

Пример за затворена отоплителна система с индукционен котел

Котлите на пелети не са много често срещани в нашия лагер. Всъщност това също е твърдо гориво, но котлите от този тип работят в непрекъснат режим. Пелетите се подават автоматично в горивната камера (до изчерпване на запасите в буркера). При добро качество на горивото, почистването на пепелта е необходимо веднъж на няколко седмици, а всички работни параметри се контролират от автоматизация. Разпространението на това оборудване се възпира само от високата му цена: производителите са предимно европейски и цените им съответстват.

Малко за изчисляването на мощността на котела за отоплителни системи от затворен тип. Определя се по общия принцип: за 10 кв. метра площ с нормална изолация отнемат 1 kW мощност на котела. Не се препоръчва да се вземат само „гръб към гръб“. Първо, има необичайно студени периоди, в които може да нямате достатъчно проектни възможности. Второ, работата при ограничение на мощността води до бързо износване на оборудването. Ето защо е препоръчително да се вземе мощността на котела за системата с марж 30-50%.

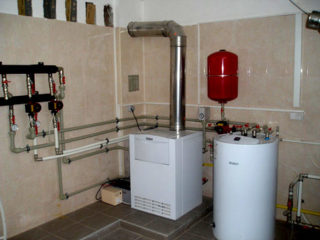

Газови котли

Газови котли в отопление от затворен тип в частна къща

Към тях може да се свърже допълнителен стаен термостат. Температурата се регулира възможно най -точно. Ако се забележи отклонение поне 1 градус от нормата. След това котелът започва да се нагрява сам. Когато се достигне желаната температура, термостатът се задейства и целият процес се изключва. Това е ефективно и рентабилно решение. Подходящи са и модели с метеорологичен механизъм (външни сензори). Чрез тези устройства котелът може да контролира мощността на горелките. Като цяло майсторите предпочитат да използват точно газовите котли, което ще осигури удобното използване на цялата система..

Електрически котли

Електронни и индукционни електрически котли. Те са с малки размери, както и с ниска инерция. Използвайте ресурсите по -икономично. Въпреки това, поради прекъсвания на електрозахранването, не винаги е подходящо да се използват в частни къщи – особено такива ситуации са типични за зимата..

Електрически котли в отопление от затворен тип в частна къща

Котли за твърди и течни горива

За изисквания за пожарна безопасност ще ви е необходима отделна стая. По време на работата на котлите в къщата се генерира голямо количество боклук..

Котли на твърдо гориво за отопление от затворен тип в частна къща

Уди

Такъв котел заема много място и изисква отделно помещение за монтаж. Горивото се зарежда ръчно. Дървата също изискват много място за съхранение – сухо и отделно от котела (от съображения за безопасност). Дървесината трябва да е суха – трябва да се суши за една до една и половина години. Дървата за огрев изгарят бързо и ще трябва да наливате гориво в котела почти всеки ден. Работата на котела не се поддава на автоматизация – само чрез ограничаване на достъпа на въздух до пещта. Ще има периоди, когато къщата ще бъде хладна.

Въглероден

Той има почти всички недостатъци на котела на дърва, плюс прах и мръсотия в котелното помещение. И проблемът с изхвърлянето на пепел. Положителната страна е, че въглищата изгарят дълго време и горивото се зарежда на всеки няколко дни..

Пелети

Такива котли се появиха на вътрешния пазар сравнително наскоро. Напълно автоматизиран котел, с много висока ефективност (до 90 и дори 95%), сравнително компактен, с образуване на малко количество сажди и практически без пепел. Горивото е чисто, екологично чисти – дървени стърготини. Зареждането на един бункер е достатъчно за няколко дни.

Затворена отоплителна система: типични схеми и принцип на монтаж

Недостатъци: горивото не е най -евтиното (но и не е най -скъпото). Пелетите ще трябва да се съхраняват на сухо място и ръчно да се пренасят в котелното помещение.

Критерии за избор на резервоар

Разширителните резервоари са изработени от стомана. Вътре има мембрана, която разделя контейнера на 2 отделения. Първият е напълнен с газ, а вторият е напълнен с охлаждаща течност. Когато температурата се повиши и водата изтича от системата към резервоара, газът се компресира под неговото налягане. Охлаждащата течност не може да поеме целия обем поради наличието на газ в резервоара.

Капацитетът на разширителните резервоари варира. Този параметър е избран така, че когато налягането в системата достигне своя пик, водата не се издига над зададеното ниво. Включен е предпазен клапан, който предпазва резервоара от преливане. Нормално пълнене на резервоара – от 60 до 30%.

Връзка с резервоар

Оптималното решение е да инсталирате разширителния резервоар на място, където има по -малко завои в системата. Най -доброто място за него е прав участък пред помпата.

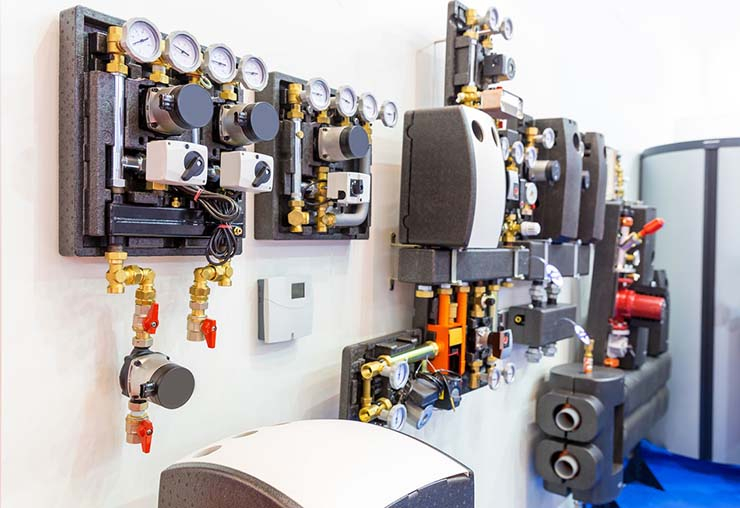

Група за сигурност

На захранващия тръбопровод на изхода на котела е инсталирана група за безопасност. Тя трябва да контролира неговата работа и системни параметри. Състои се от манометър, автоматичен вентилационен вентилатор и предпазен клапан.

Групата за безопасност на котела е инсталирана на захранващия тръбопровод до първия клон

Групата за безопасност на котела е инсталирана на захранващия тръбопровод до първия разклонител

Манометърът позволява да се следи налягането в системата. Според препоръките тя трябва да бъде в диапазона 1,5-3 бара (в едноетажни къщи е 1,5-2 бара, в двуетажни къщи-до 3 бара). В случай на отклонение от тези параметри, трябва да се вземат подходящи мерки. Ако налягането е спаднало под нормалното, трябва да проверите дали има теч и след това да добавите определено количество охлаждаща течност към системата. С повишено налягане всичко е малко по -сложно: необходимо е да се провери в кой режим работи котелът, дали е прегрял охлаждащата течност. Също така се проверява работата на циркулационната помпа, правилната работа на манометъра и предпазния клапан. Той е този, който трябва да изхвърли излишната охлаждаща течност при надвишаване на прага на налягане. Тръба / маркуч е свързан към свободния разклонител на предпазния клапан, който се изпуска в канализацията или дренажната система. Тук е по -добре да се направи така, че да е възможно да се контролира дали вентилът се задейства – при често изпускане на вода е необходимо да се търсят причините и да се отстранят.

Състав на група за сигурност

Състав на група за сигурност

Третият елемент от групата е автоматичен вентилационен отвор. Чрез него въздухът, постъпил в системата, се отстранява. Много удобно устройство, което ви позволява да се отървете от проблема с задръстванията на въздуха в системата.

Групите за сигурност се продават сглобени (на снимката по -горе) или можете да закупите всички устройства поотделно и да ги свържете, използвайки същите тръби, които са направили системата окабеляване.

Избор на оптимална схема

При инсталиране на отопление в частна къща се използват два вида схеми: едно- и двутръбни. Ако ги сравните, последното е по -ефективно. Основната им разлика е в методите за свързване на радиатори към тръбопроводи. В двутръбна система незаменим елемент от отоплителния кръг е отделен щранг, през който охладената охлаждаща течност се връща в котела.

Инсталирането на еднотръбна система е по-просто и по-евтино във финансово отношение. Затвореният контур на тази система съчетава както захранващия, така и връщащия тръбопровод..

Еднотръбна отоплителна система

В едно- и двуетажни къщи с малка площ се е доказала добре схемата на еднотръбен отоплителен кръг от затворен тип, който представлява окабеляване от 1 тръба и редица радиатори, свързани последователно към нея.

Понякога я наричат ​​хората “Ленинград”. Охлаждащата течност, отделяща топлина към радиатора, се връща към захранващата тръба и след това преминава през следващата батерия. Последните радиатори получават по -малко топлина.

Едно тръбна система

Когато инсталирате еднотръбна система, можете да направите 2 опции за движение на охлаждащата течност-преминаваща и задънена. В първия случай системата може да бъде балансирана, а във втория – не

Предимството на такава схема се нарича икономичен монтаж – отнема по -малко материал и време от двутръбна система. В случай на повреда на един радиатор, останалите ще работят нормално при използване на байпаса.

Възможностите на еднотръбна верига са ограничени – тя не може да се стартира поетапно, радиаторите се затоплят неравномерно, следователно трябва да се добавят секции към последните във веригата. За да не се охлажда охлаждащата течност толкова бързо, е необходимо да се увеличи диаметърът на тръбите. Препоръчително е да свържете не повече от 5 радиатора за всеки етаж.

Известни са 2 вида системи: хоризонтална и вертикална. В едноетажна сграда хоризонтален изглед на отоплителната система е положен както над, така и под пода. Препоръчва се батериите да се монтират на едно и също ниво, а хоризонталният захранващ тръбопровод под лек наклон по посока на охлаждащата течност.

При вертикално окабеляване водата от котела се издига нагоре по централния щранг, навлиза в тръбопровода, разпределя се по отделни щрангове, а от тях – по радиаторите. Охлаждайки се, течността се спуска по същия щранг, преминавайки през всички устройства там, оказва се във връщащия тръбопровод и от него помпата го изпомпва обратно към котела.

Вертикално оформление

Еднотръбна вертикална система включва главен щранг и редица отделни, разширителен резервоар, захранващ тръбопровод, батерии, въздушен колектор, връщащ тръбопровод и помпа. По-често се използва система с офсетни секции, където се използват 3-пътни клапани за регулиране на отоплението на радиаторите.

След като сте избрали затворен тип отоплителна система, инсталацията се извършва в следната последователност:

  1. Инсталирайте котела. Най -често за него е отделено място в мазето или първия етаж на къщата..
  2. Свържете тръбите към входящите и изходящите тръби на котела, разпределете ги по периметъра на всички помещения. Връзките се избират в зависимост от материала на основните тръби.
  3. Инсталирайте разширителния резервоар, като го поставите в най -високата точка. В същото време е монтирана група за безопасност, която я свързва с линията чрез тройник. Фиксирайте вертикалния основен щранг, свържете го към резервоара.
  4. Монтират радиатори с монтаж на кранове Маевски. Най -добрият вариант: байпас и 2 изолационни клапана – един нагоре, един надолу по течението.
  5. Помпата е инсталирана в зоната, където охладената охлаждаща течност влиза в котела, като предварително е инсталирала филтър пред мястото на нейното инсталиране. Роторът е разположен строго хоризонтално.

Някои техници инсталират помпа с байпас, за да не източват водата от системата в случай на ремонт или подмяна на оборудване..

След като инсталирате всички елементи, отворете клапана, напълнете тръбата с охлаждаща течност, отстранете въздуха. Проверете дали въздухът е напълно отстранен, като развиете винта, разположен на капака на корпуса на помпата. Ако течността е излязла отдолу, това означава, че оборудването може да се стартира чрез първо затягане на предварително развит централен винт.

Можете да се запознаете с диаграми с доказана практика на еднотръбни отоплителни системи и опции на устройства в друга статия на нашия уебсайт..

Двутръбна отоплителна система

Както в случая на еднотръбна система, има хоризонтално и вертикално окабеляване, но има както захранваща, така и връщаща линия. Всички радиатори се нагряват по един и същи начин. Един тип се различава от друг по това, че в първия случай има един щранг и всички отоплителни устройства са свързани към него.

Двутръбна система

Двутръбните схеми най-често се срещат при многоетажно строителство, когато се изисква един котел ефективно да отоплява цялата сграда.

Вертикалната схема предвижда свързване на радиатори към вертикален щранг. Предимството му е, че в многоетажна сграда всеки етаж е свързан индивидуално с щранга..

Характеристика на двутръбната схема е наличието на тръби, захранвани към всяка батерия: едната с директен поток и втората връщане. Има 2 вериги за свързване на отоплителни устройства. Един от тях е колекторен, когато 2 тръби пасват от колекторите към батерията.

Веригата се отличава със сложна инсталация, голям разход на материал, но във всяка стая можете да регулирате температурата.

Второто е, че паралелната верига е по -проста. По периметъра на къщата са монтирани щрангове, към тях са свързани радиатори. Шезлонгът минава по целия етаж и щранговете са свързани към него.

Компонентите на такава система са:

  • котел;
  • предпазен клапан;
  • манометър;
  • автоматичен вентилационен отвор;
  • термостатичен вентил;
  • батерии;
  • помпа;
  • филтър;
  • балансиращо устройство;
  • резервоар;
  • клапан.

Преди да продължите с инсталацията, трябва да бъде решен проблемът с типа енергиен носител. Освен това котелът е инсталиран в отделно котелно помещение или в мазето. Основното е, че там е осигурена добра вентилация. Инсталирайте колектор, ако е предвиден от проекта, и помпа. Регулиращо и измервателно оборудване е монтирано до котела..

Към всеки бъдещ радиатор е свързана линия, след което са поставени самите батерии. Отоплителните устройства са окачени на специални скоби по такъв начин, че 10-12 сантиметра да останат до пода и 2-5 см от стените..

Тръбопровод

Процесът на инсталиране на двутръбна система се състои от няколко етапа. Първият е инсталирането на котела. Тръбите първо се довеждат до местата за монтаж на батериите и едва след това се монтират самите радиатори

След като инсталирате всички компоненти на системата, тя е под налягане. Това трябва да се направи от професионалисти, защото само те могат да издадат съответния документ..

Характеристиките на устройството на двутръбна отоплителна система са описани подробно тук, в статията са дадени различни схеми и е даден техният анализ..

Избор на отоплителна схема за селска къща

Според нашия експерт Владимир Сухоруков рейтингът на затворените системи е следният:

  1. Затворен двутръбен.
  2. Колекционер.
  3. Двутръбно преминаване.
  4. Единична тръба.

Оттук идва и съветът: не можете да сбъркате, ако изберете първия вариант за къща с площ до 200 м² – задънена схема, тя ще се справи във всеки случай. Окабеляването на гредата му отстъпва в две отношения – цената и възможността за монтаж в помещения с завършено довършване.

Еднотръбната версия на отоплителната мрежа е идеална за малка къща с квадрат на всеки етаж до 70 м². Пантата Tichelmann е подходяща за дълги клони, които не преминават през врати, например за отопление на горните етажи на сграда. Как да изберете правилната система за къщи с различни форми и етажи, гледайте видеоклипа:

По отношение на избора на диаметри на тръбите и монтажа, ще дадем няколко препоръки:

  1. Ако площта на жилището не надвишава 200 м2, не е необходимо да се правят изчисления – използвайте експертните съвети на видеото или вземете напречното сечение на тръбопроводите съгласно схемите, дадени по -горе.
  2. Когато трябва да “закачите” повече от шест радиатора на клона на задъненото окабеляване, увеличете диаметъра на тръбата с 1 стандартен размер – вместо DN15 (20 x 2 mm), вземете DN20 (25 x 2,5 mm) и поставете до петата батерия. След това свържете мрежата с по -малък участък, посочен първоначално (DN15).
  3. В сграда в строеж е по -добре да направите окабеляване на греда и да изберете радиатори с долна връзка. Не забравяйте да изолирате магистралите на пода и да ги защитите с пластмасова гофрировка в пресечната точка на стените.
  4. Ако не знаете как правилно да запоявате полипропилен, тогава е по -добре да не се свързвате с PPR тръби. Монтирайте отоплението от XLPE или метал-пластмаса върху компресионни или пресови фитинги.
  5. Не поставяйте тръбни фуги в стени или замазка, за да нямате проблеми с течове в бъдеще..

Как да направите радиаторни връзки в пода

За справка. Латинските букви DN съгласно европейските стандарти означават вътрешния диаметър на номиналния диаметър на тръбата.

Циркулационна помпа

Циркулационната помпа осигурява работоспособността на затворената отоплителна система. Капацитетът му зависи от много фактори: материала и диаметъра на тръбите, броя и вида на радиаторите, наличието на спирателни и термостатични вентили, дължината на тръбите, режима на работа на оборудването и др. За да не навлизате в тънкостите на изчисляване на мощността, циркулационната помпа може да бъде избрана от таблицата. Изберете най -близката по -висока стойност за отопляемата зона или планираната топлинна мощност на системата, в съответния ред в първите колони намерете необходимите характеристики.

Можете да изберете параметрите на циркулационната помпа според таблицата

Можете да изберете параметрите на циркулационната помпа според таблицата

Във втората колона намираме мощността (какъв обем от охлаждащата течност е в състояние да изпомпва за час), в третата – налягането (съпротивлението на системата), което той е в състояние да преодолее.

Когато избирате циркулационна помпа в магазин, препоръчително е да не пестите пари. Цялата система зависи от нейната производителност. Ето защо е по -добре да не пестите пари и да изберете надежден производител. Ако решите да закупите неизвестно оборудване, трябва по някакъв начин да го проверите за нива на шум. Този индикатор е особено важен, ако отоплителният уред е инсталиран в жилищен район..

Схема за обвързване

Както бе споменато по -рано, циркулационните помпи се монтират главно във връщащия тръбопровод. Преди това това изискване беше задължително, днес е само желание. Материалите, използвани при производството, могат да издържат на нагряване до 90 ° C, но все пак е по -добре да не рискувате.

В системи, които също могат да работят с естествена циркулация, по време на монтажа е необходимо да се предвиди възможността за демонтиране или подмяна на помпата без необходимост от източване на охлаждащата течност, както и да може да работи без помпа. За това е инсталиран байпас – байпасен път, през който охлаждащата течност може да тече, ако е необходимо. Схемата за инсталиране на циркулационната помпа в този случай на снимката по -долу.

Монтаж на циркулационна помпа с байпас

Монтаж на циркулационна помпа с байпас

В затворени системи с принудителна циркулация байпасът не е необходим – той не работи без помпа. Но са необходими два сферични крана от двете страни и входен филтър. Сферичните кранове дават възможност, ако е необходимо, да се извади устройството за поддръжка, ремонт или подмяна. Калният филтър предотвратява запушването. Понякога, като допълнителен елемент на надеждност, между филтъра и сферичния клапан се поставя и възвратен клапан, който ще предотврати движението на охлаждащата течност в обратна посока..

Схема на свързване на циркулационна помпа към затворена отоплителна система

Схема на свързване (тръбопроводи) на циркулационна помпа към отоплителна система от затворен тип

Описание на циркулационна отоплителна система без помпа

Устройството за нагряване на вода с гравитационно захранване включва нагревателен елемент (котел), тръби, положени по различни начини, разширителен резервоар и радиатори.

Принцип на действие

Отворена отоплителна система с циркулационна помпа: диаграма, инсталация, котли

Ролята на охлаждащата течност във веригата се играе от вода, която се движи през тръбите под въздействието на термодинамични сили. Принципът на системата се основава на разликата във физическите свойства на топлата и студената вода..

Докато котелът работи, в тръбите винаги има топла вода, която постепенно се охлажда, преминавайки по веригата и отделяйки топлина на околната среда.

Плътността и масата на водата намаляват при нагряване, така че тя лесно се измества нагоре от охладената течност.

След достигане на най -горната точка на веригата, топлата вода се разпределя през тръби, свързани към радиатори, отделя топлина през материала на батериите и след това се стича по долната част на веригата към котела, където се нагрява отново.

Предимства на инсталацията

Основните предимства на гравитационния отоплителен кръг са:

  • лекота на инсталиране и използване;
  • висока топлинна мощност и стабилност на вътрешния микроклимат;
  • икономия на ресурси, при условие на висококачествена изолация на сградата;
  • липса на шум;
  • пълна независимост от електричеството;
  • редки повреди и дълъг експлоатационен живот, подлежащи на периодични превантивни мерки.

Справка! Можете сами да проектирате отоплителна система с естествена циркулация. Правилното изчисляване на параметрите, изборът на електрическа схема и компетентната инсталация на всички компоненти гарантират проектния живот до 35 години.

С допълнителни единици

Във всяка система с един котел трябва да се инсталира помпено устройство. Но при по -сложни оформления ще ви трябват допълнителни. Това се случва в следните ситуации:

  • при използване на два или повече генератора;
  • при използване на буферен резервоар;
  • ако има няколко вериги или котел;
  • при инсталиране на хидравличен сепаратор; с обща дължина на тръбата над 80 метра;
  • когато използвате подово отопление.

За да се създаде правилната система от няколко нагревателя, използващи различни горива, ще е необходимо да се поставят резервни помпи. В такава ситуация линията ще бъде разделена на две части: отопление и котелно помещение. Капацитетът на буфера прави същото, въпреки че може да има повече контури. Подобни схеми се прилагат в 3-етажни и големи къщи..

Тъй като възниква разклоняване, тръбите са разделени на няколко независими секции, към всяка от които е монтирана помпа. Те разпределят равномерно охлаждащата течност по подовете. Независимо от номера, всеки се поставя на байпас. Препоръчително е да ги допълвате със сферични кранове, за да намалите потока през летния сезон..

Отворена отоплителна система с циркулационна помпа: диаграма, инсталация, котли

При използване на подово отопление се монтират две циркулационни помпи. Комплект устройства ще ви помогне да подготвите работната течност, да я затоплите до желаната температура и да я поддържате.

За да бъде мощността достатъчна, дължината на лентата не трябва да надвишава 50 метра. В противен случай системата не работи гладко..

Справка! Някои устройства не изискват помпи. Това се отнася за монтирани на стена електрически и газови генератори. Производителите инсталират устройство с принудителна циркулация в своя дизайн..

Използване на трипътен вентил

Когато създавате тръбна схема на котела на твърдо гориво „направи си сам“, трябва да имате предвид необходимостта от инсталиране на трипътен вентил. Правилно проектираната отоплителна система не трябва да показва най -голямата разлика между температурата на водата в тръбите за връщане и захранване – тя обикновено варира между 20-30 градуса. Но понякога този параметър излиза извън нормалния диапазон, поради което температурата в “връщането” пада.

Изглежда, че няма нищо лошо в това, тъй като котелът на твърдо гориво във всеки случай ще доведе охлаждащата течност до определената температура. На практика обаче това често води до образуване на конденз, който причинява корозия. Трипътният вентил помага да се неутрализира това явление. Инсталира се между подаващата и връщащата тръба, като се смесва в по -гореща охлаждаща течност от подаването до “връщането”.

В резултат на смесването температурата във връщащата тръба на отоплението се повишава, което прави невъзможно кондензацията. С трипътния вентил се доставя температурен сензор за измерване на температурата на връщането. Щом температурата му достигне нормата, смесването на горещата охлаждаща течност ще спре.

Моля, обърнете внимание, че в тази схема на тръбопровод на котел на твърдо гориво, циркулационната помпа трябва да бъде разположена между вентила и отоплителния блок, а не някъде другаде.

Нюанси на изчисляване на инсталирането на отоплителна система с принудителна циркулация

Правилният монтаж на отоплителния кръг определя колко дълго и безпроблемно ще работи отоплението в къщата. Тъй като течността в затворена система не влиза в контакт с околната среда, тя не може да се изпари. При нагряване охлаждащата течност се разширява, като по този начин увеличава налягането вътре в системата. Тъй като отоплителната система със затворен контур с принудителна циркулация не предполага възможността водата да напусне веригата, е необходим разширителен резервоар, който ще поеме излишния обем върху себе си.

Резервоарът е свързан към връщащия тръбопровод, както и циркулационната помпа, тъй като именно в тази зона нагряването на охлаждащата течност е минимално. Тъй като горещата течност ще съкрати живота на помпата, най -добре е да я инсталирате на място, където температурата на водата е най -ниската..

Поради факта, че тръбите в система с помпа имат по-малък диаметър на напречното сечение, обемът на охлаждащата течност, циркулираща през тях, е по-малък от обема на течността, необходим за отопление на подобна къща без участието на помпа. Този фактор влияе положително върху условията на работа на разширителния резервоар; в система с помпа резервоарът не се проваля по -дълго. Отоплителната система с принудителна циркулация не причинява толкова неудобства, колкото естествената циркулация.

Също така съвременните модели отоплителни котли често имат механизми за регулиране на температурата на водата в зависимост от времето на деня, които работят автоматично. Този нюанс ви позволява да направите работата на веригата по -икономична..

Съвременният отоплителен котел има големи възможности и различни настройки, което улеснява работата.

За да се увеличи нагревателната повърхност, във веригата може да се монтира перка с отоплителна тръба. Добре известните чугунени радиатори са вид оребрени тръби. Подобни конструкции, поради увеличаването на повърхността на нагревателя, осигуряват по-равномерно и висококачествено отопление на помещението. По-добре е да инсталирате оребрени тръби в нежилищни помещения, т.к поради сложната си форма лесно натрупват прах.

За разлика от гравитационния кръг, където няма циркулация в отоплителната система, конструкцията на помпата изисква внимателен подход. Една от основните задачи, която трябва да бъде решена по време на проектирането, независимо дали ще бъде еднотръбна отоплителна система с принудителна циркулация или двутръбна. Първият вариант е по-икономичен и по-лесен за инсталиране, но двутръбната отоплителна система с принудителна циркулация е по-ефективна..

Отоплителният кръг на триетажна къща с гравитационна циркулация може лесно да се преобразува във верига с принудителна циркулация на водата. За това към него са прикрепени водна помпа и разширителен резервоар. Така те модернизират отоплителната схема и поддържат комфортна температура в дома, независимо от времето извън прозореца..

Когато купувате циркулационна помпа, вземете предвид нейната надеждност, количеството консумирана електроенергия и разбираем принцип на работа. Принудителното нагряване зависи от мощността на уреда и налягането, което то е в състояние да създаде. При оценката на тези характеристики те се основават на размера на помещението, за което помпата се закупува за отопление. И така, за частна къща с площ от 250 кв.м. ще е необходима помпа с налягане 0,4 атмосфери и капацитет 3,5 кубически метра. м / час. Ако къщата е просторна и нейната площ надвишава 500 кв. m, тогава необходимата мощност на помпата е 11 кубически метра. м / час, а напорът е 0,8 атмосфери. При закупуване на помпа за конкретно помещение е препоръчително да се извърши индивидуално изчисление, което да вземе предвид индивидуалните характеристики: дължината на веригата, броя на отоплителните батерии, диаметъра на тръбопровода, материала на тръбите, вида на горивото.

Какво да направите, ако налягането спадне и се повиши в системата

Ако се установи намаляване на налягането, първата стъпка е да изключите помпата. И е по -ефективно да се действа въз основа на показанията на манометъра:

  • Ако статичното налягане също спадне, някъде има теч. Необходимо е да се проверят всички елементи и да се отстранят. Моля, обърнете внимание, че дори много малка дупка (по -малка от милиметър) може да бъде причина, така че може да бъде трудно да се намерят щети. С голяма дължина на тръбопровода е възможно да се локализира зоната на изтичане: изключете клоните един по един. Веднага след като падането спря, мястото беше определено – разхлабване на току -що изключеното.
  • Ако налягането е стабилно, когато помпата е изключена, помпата е в неизправност, трябва да се пренесе за ремонт или да се смени.

Повишаването на налягането е по -рядко, но също така се случва. Обикновено се причинява от повишаване на температурата в системата и се повишава поради недостатъчна циркулация на охлаждащата течност. Но защо охлаждащата течност циркулира зле трябва да се разбере.

  • Първо проверяваме работата на помпата. Изключете и гледайте. Ако налягането продължава да расте, това не е помпата. Ако се е стабилизирал, той е виновен.
  • Почистваме филтри и колектори.
  • Ако налягането все още се повишава, може да се е образувало въздушно заключване – изпускайте въздуха в системата.
  • Ако това не помогне, проверяваме състоянието на спирателните кранове – може би случайно или умишлено някой го е затворил, блокирайки потока на охлаждащата течност.
  • Друга причина – поради повреда или повреда на автоматизацията, системата е в постоянен грим..

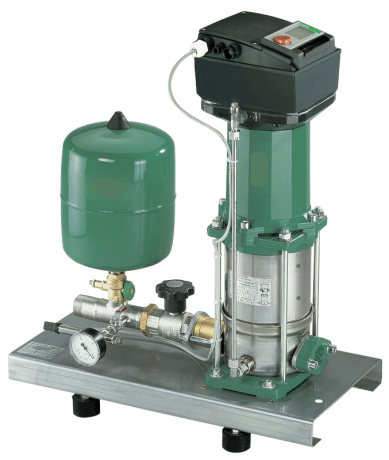

Задействащ механизъм

Ако гримът се извършва механично, тогава всички манипулации се извършват с един вентил. В автоматичните сглобки се използват различни видове вентили с дистанционно управление. Но в повечето случаи се използва вентил за освобождаване на налягането за автоматичното изграждане на отоплителната система. Обикновено това е комбинирано устройство, което включва възвратен клапан, възвратен клапан и редуктор на налягането. Тя може да бъде механична или да има електрически контакти за управление на помпата..

Устройството се регулира в необходимия диапазон на работно налягане. Когато се достигне долният праг на налягането на охлаждащата течност (да речем, с 5 или 10 процента), диафрагмата освобождава пружината, която движи работния ствол с конус, който затваря отвора на потока на клапана. След изпомпване на системата до необходимото ниво на налягане, диафрагмата притиска пружината и затваря потока с пръта.

Затворена отоплителна система: типични схеми и принцип на монтаж

Устройство за предпазен клапан за автоматично подхранване

Налягането при отваряне на клапана се регулира с помощта на винт, разположен в горната част на устройството. След монтажа в желаното положение, той се фиксира с контргайка. За визуален контрол на налягането по време на регулирането, вентилът е оборудван с манометър.

Обратен клапан

Топлата вода от отоплителната система никога не трябва да попада в тръбите за подаване на студена вода. Първо, това може да доведе до развитие на бактерии в питейната вода. Второ, отработената охлаждаща течност може да бъде доста вредна за хората, тъй като в нея се натрупват корозионни продукти. Трето, по този начин губим охлаждащата течност, което отново се отразява негативно на работата на отоплителната инсталация. Обратното движение на охлаждащата течност може да възникне по време на допълването, ако налягането в захранващия тръбопровод е недостатъчно (във водоснабдителната система е по-ниско, отколкото в отоплението), или по време на работа, ако спирателният вентил “не задръжте “.

Обратният клапан винаги е монтиран в задната част на задвижването, често интегриран в тялото на клапана за намаляване на налягането. Напоследък гримовият блок е оборудван и с възвратен клапан отпред или се използва така нареченият „прекъсвач на потока“..

Помпа и съхранение

Основната задача на помпата е да увеличи налягането в захранващия тръбопровод, например, когато налягането в тръбите за подаване на студена вода е по -ниско, отколкото в отоплителната система. Следователно няма да е възможно да се добави вода към отоплението нито в ръчен режим, нито автоматично. И при липса или неправилна работа на възвратния вентил, ще има и допълнителна загуба на охлаждаща течност..

Затворена отоплителна система: типични схеми и принцип на монтаж

Подова единица за грим с вертикална помпа

Важно! За частни къщи могат да се използват вертикални потопяеми помпи за отопление, които вземат вода от кладенци. Резервоарът за съхранение, свързан към устройството за допълване, ви позволява винаги да имате запас от вода, който може да се допълва в системата, независимо от нивото на налягане в тръбата за пиене

За ръчно допълване на охлаждащата течност в гравитационни схеми се използва контейнер, разположен над разширителния резервоар, тоест някъде на тавана. В системите за автоматично подхранване често се използва диафрагмен акумулатор, който винаги е под налягане.

Резервоарът за съхранение, свързан към устройството за допълване, ви позволява винаги да имате запас от вода, който може да се допълва в системата, независимо от нивото на налягане в тръбопровода за пиене. За ръчно допълване на охлаждащата течност в гравитационни схеми се използва контейнер, разположен над разширителния резервоар, тоест някъде на тавана. В системите за автоматично подхранване често се използва диафрагмен акумулатор, който винаги е под налягане..

Филтриращи елементи

Примесите във водата могат да повлияят негативно на работата на отоплението и дори да повредят отоплителните уреди и устройства. Най -добре е водата да се филтрира и приготвя веднага на “входа”. За механично почистване на охлаждащата течност се използват мрежести филтри, които се монтират преди редуциращия вентил на налягането. Понякога колекторите на кал са неразделна част от задвижването. За омекотяване на водата (главно за борба с калциевите соли) се използват филтри, които свързват и утаяват „ненужни“ вещества посредством химически реактиви.

Затворена отоплителна система: типични схеми и принцип на монтаж

Направи си сам отоплителна система от затворен тип в частна къща

Отворената отоплителна система днес е в постоянно търсене, но в същото време има редица недостатъци, които имат изключително негативен ефект върху ефективността на такъв дизайн (прочетете: “Затворена и отворена отоплителна система на примери за схеми”). Основният недостатък е контактът с атмосферата: въздухът в системата допринася за бързото износване на тръбопровода и влошава работата на системата. За да се избегне този процес, е разработена отоплителна система от затворен тип, която не се влияе от атмосферата..

При пълнене с нагряваща среда

Има само две известни ситуации, които изискват изпълнението на тази технологична операция:

  • въвеждане в експлоатация на отопление (в началото на отоплителния сезон);
  • рестартирайте след ремонтни работи.

Обикновено отоплителната вода се източва в края на пролетта по две причини:

  1. Водата е неизбежно замърсена с корозионни продукти (вътре в радиаторите, металопластичните и полипропиленовите тръби не са обект на това). Оставяйки старата вода за новия сезон, рискувате да счупите циркулационната помпа с твърди примеси..
  2. Неизползваните наводнени системи на селски къщи могат да „отмръзнат“ в случай на внезапно застудяване – такива случаи не са рядкост.

    В този смисъл охлаждащата течност против замръзване е за предпочитане. Висококачественият състав има високи антикорозионни свойства, увеличавайки интервала на “входа” до 5-6 години. Известни са случаи на непрекъсната работа на отопление на същия обем антифриз за 15-17 години. Нискокачественият антифриз се препоръчва да се източва след 2-3 години.

Затворена отоплителна система

Технология на пълнене: къде да подадете охлаждащата течност

Необходимите средства са контейнер и помпа, която създава необходимото налягане на течността за пренос на топлина. Потопяемите типове “Gnome” или “Kid” (популярни сред градинарите, които ги използват за напояване на зони, разположени над нивата на резервоарите) са доста подходящи. Има доказателства за успешно пълнене на затворени системи с ръчни помпи, от тези, използвани за пръскане на защитни разтвори върху градински култури, до специализирани ръчни помпи, използвани за изпомпване на моторни горива или течни химикали от бъчви. Всеки отоплителен кръг може успешно да се запълни, като се следи налягането върху манометър.

Затворена отоплителна система

Зареждане на системата с антифриз чрез потопяема вибрационна помпа.

Първата стъпка е да изберете входната точка за течността. Ако налягането, генерирано от помпата, издига течността към горната част на системата, тя трябва да бъде свързана в най -ниската точка на котелното помещение – захранващата тръба на охлаждащата течност, нарязана пред котела във „връщане“. В допълнение към входа за грим е необходим конструктивно отделен изход за източване (два различни системни блока). Първият е оборудван с вентил (сферичен вентил) и възвратен клапан, вторият – само с вентил (сферичен вентил). Ако най -ниската точка на системата е връзката за източване на котела, тогава е възможно да се източи / напълни системата с вода през нея. Тъй като възвратният вентил не е инсталиран зад канализацията на котела (обикновено зад дренажа), всяко спиране на помпата ще доведе до изтичане на изпомпваната течност – трябва бързо да затворите крана пред фитинга.

Затворена отоплителна система

Системи с изкуствена индукция на движението на охлаждащата течност

Схемите на отворена отоплителна система с помпа във всеки случай предполагат използването на подходящо устройство. Това ви позволява да увеличите скоростта на движение на течността и да намалите времето за отопление на къщата. Потокът на охлаждащата течност в този случай се движи със скорост от около 0,7 m / s, така че преносът на топлина става по -ефективен и всички секции на системата за подаване на топлина се нагряват еднакво.

В процеса на инсталиране на отоплителна система от отворен тип с помпа трябва да се вземат предвид няколко характеристики:

  • Наличието на вградена циркулационна помпа изисква свързване към захранващата система. За непрекъсната работа в случай на аварийно прекъсване на захранването, помпата се препоръчва да се монтира на байпаса.
  • Помпеното оборудване трябва да стои на връщащата тръба пред входа на котела, на разстояние до 1,5 метра от него.
  • Помпата се врязва в тръбопровода, като се взема предвид посоката на движение на охлаждащата течност.

диаграма на отворена отоплителна система с помпа

Инсталацията на помпата също има свои характеристики, тя се намира на байпасната тръба между два спирателни клапана. Ако в мрежата има електричество, което е необходимо за работата на помпеното оборудване, крановете се затварят. В този случай охлаждащата течност преминава през байпасно коляно с циркулационна помпа. При липса на напрежение клапаните се отварят, което позволява на системата да работи в гравитационен режим..

Пълним системата отдолу

И така, обратно към изпомпването на течност в системата. Използваме контейнер с подходящ обем (пластмасова бъчва с обем 200 литра е подходяща). Спускаме помпата в нея, което създава необходимото налягане за изпомпване на течност не по-високо от 1,5 atm (типична стойност в диапазона 1-1,2 atm). Такова налягане изисква създаване на налягане от 15 m от помпата (за потопяемия “Kid” той достига 40 m).

След като напълним цевта с вода, стартираме помпата, като следим нивото на течността, което трябва да се намира над входящата й тръба, за да се предотврати „проветряването“. Нивото се понижава – добавете вода. Антифризът трябва да се изпомпва от по -малък контейнер (кофа), за да не се потопи потопяемия корпус на помпата в течността (и след това да не се измие) – достатъчно е да се потопи входящата тръба. Ще трябва често да добавяте антифриз, като периодично изключвате помпата.

Системата е пълна с отворени кранове на Маевски на монтирани отоплителни радиатори с заменени резервоари за събиране на вода. Когато течността излезе от всички вентилационни отвори, затворете крановете, продължавайки процеса на изпомпване.

Ние контролираме налягането на манометъра (подходящо е котелно устройство). Когато стойността му надвишава хидростатичната стойност, равна на налягането в колоната на течността с височина от долната до горната точка на системата (височина от 5 m дава статично налягане от 0,5 atm), ние продължаваме да пълним системата , проследявайки момента, когато налягането достигне необходимата стойност с помощта на манометъра.

Затворена отоплителна система

След като напълните системата, изключете помпата, отворете въздушните кранове (налягането неизбежно ще спадне) и след това изпомпайте водата. Повтаряме процеса няколко пъти, измествайки въздушните мехурчета..

Завършваме пълненето, като проверяваме системата за течове. След като помпата е изключена, течността е под налягане в маркуча, свързан към изхода. Ако е вкаран антифриз, първо изключете маркуча от входа на помпата и източете течността в контейнера, като се опитвате да не излеете тялото на механизма.

Пълнене с антифриз

Използването на течност против замръзване като топлоносител има свои собствени характеристики. Ще разберем как да напълним отоплителната система от затворен тип с антифриз, като се има предвид, че тя не може да се пълни през разширителен резервоар или да се захранва от водопровода.

пълнеж против замръзване

Системата се попълва, както следва:

  • Вариант 1. Незамръзващата течност се изпомпва от ръчна помпа под налягане, която ще осигури необходимото налягане.
  • Вариант 2. Използва се електрическа помпа, способна да изпомпва течности с различна плътност.
  • Вариант 3. Пълненето се извършва чрез маркуч, чийто долен край е свързан с разклонителната тръба на възвратния клапан, а горният край е повдигнат над горната точка на системата (към тавана, покрива, втория етаж). В края на работата останалата част от охлаждащата течност се източва от маркуча в заместения контейнер.

Отопление на помещения с радиатори – как да го направите по -добре

Общата мощност на отоплителните устройства трябва да бъде малко по -голяма от тази на котела. Общоприето е, че една секция от радиатор в пълен размер (500 мм между входовете), независимо от вида му, дава 150 W мощност при средна температура на нагряване от +70 градуса С. Но има панел и конвектори, които са избрани изцяло според топлинните загуби в помещението.

При инсталиране на радиатор се препоръчва

  • Монтирайте радиатора хоризонтално.
  • Инсталирайте щепсели, спирателни или регулиращи кранове, термоглави, въздушен клапан, като използвате ленена намотка с висококачествено затягане на всички резбови връзки.
  • Осигурете “диагонална” схема за свързване на тръби, като осигуряваща висока ефективност или обратен поток за къси радиатори.
  • Осигурете минимална междина от 10 см в горната и долната част на радиаторите и със стената. Не инсталирайте, ако е възможно, в ниши, не покривайте

Пазете кислорода от системата

Попълването на разтворен кислород в охлаждащата течност е неприемливо. В отворените системи охлаждащата течност комуникира с атмосферата и свободно се обогатява с кислород, това беше една от причините за ранната повреда на всички метални елементи на системата. Сега нормата е затворена отоплителна система, докато тръбопроводите от модифициран полиетилен съдържат метално фолио или специален полимерен слой, който има значителна устойчивост на дифузия на кислород..

Препоръчва се закупуване и използване на специални тръби за отопление, които отговарят на това изискване – PEX, PERT, метал -пластмаса, полипропилен. Сега най-популярни са полипропиленовите тръби PN25, като ниски цени с най-простия монтаж, подсилени и металопластични тръби от модифициран полиетилен с включване на слой от алуминиево фолио, които се препоръчват като осигуряване на най-надеждни фуги.

специални тръби за отопление

Хибрид

Тази опция предполага, че в случай на прекъсване на захранването, веригата ще продължи да работи според аварийната опция и макар и с малки загуби, въпреки това ще продължи да доставя топлина там, където е необходимо..

Изпълнява се чрез хоризонтално полагане на тръби. Тръбите трябва да са с по -голям диаметър, отколкото при други опции за свързване. Охлаждащата течност, когато се нагрява в котела, се издига през тръбите поради законите на физиката и тече през хоризонтална тръба, разположена под тавана с лек наклон. От главната тръба има клони надолу към радиаторите. Придвижвайки се по предложената схема, водата се охлажда и се стича, оставяйки се в долния хоризонтален маршрут, по който се връща към котела за повторно нагряване..

Недостатъците на такава връзка са необходимостта от полагане на горния маршрут на тръби с голям диаметър, привличане на внимание, ниска скорост на циркулация и неравномерно разпределение на топлината. В допълнение, такава опция трябва да бъде изчислена старателно с помощта на тръби с различни диаметри в различни секции, за да се компенсира разпределението на топлината.

И има едно предимство, но какво е то: системата е автономна и в комбинация с котел на твърдо гориво практически не изисква нищо освен гориво.

Когато има електричество, водата се изпомпва през тръбите, текущата скорост се увеличава, загряването става по -бързо и се разпространява по -равномерно.

Свързваме топлия под

Подовото отопление, направено на базата на масивна отопляема замазка, е основното отоплително устройство за създаване на комфортна среда. По -добро разпределение на температурата по височина и по -добра икономичност. Но остава да се помни, че радиаторна мрежа също е необходима за бързо промяна на температурата в къщата и затоплянето й при голямо студено време. Структурна схема на свързване на топъл под към затворена отоплителна система – диаграма на директно свързване на смесителна единица на базата на трипътен вентил в затворена радиаторна отоплителна мрежа.

Как топлият под е свързан към отоплителната система

При създаване на водно отопляем под

  • Създайте достатъчна топлоизолация под замазката за подово отопление (обикновено от 15 см екструдиран пенополистирол), в противен случай ще има твърде много топлинни загуби.
  • Осигурете дебелина на замазката най -малко 8 cm, като по този начин постигнете здравина по време на термично разширение и разпределение на топлината от тръбопровода.
  • За създаване на армировка на стоманобетонна замазка с помощта на метална мрежа, както и пластифициране и микроармиране на бетон (фибростъкло) съгласно изискванията на стандартите.
  • Планирайте отоплителни кръгове с приблизително еднаква дължина, разделете замазката на фрагменти за всеки кръг, осигурете необходимата плътност и оформление на тръбопровода, в съответствие с правилата за подово отопление.
  • Избягвайте наличието на тръбни връзки в замазката, поставете само препоръчителни тръби (металопластични).

Свързваме котела за отопление на вода

Удобният живот в къща е невъзможен без наличието на голямо количество топла вода за битови нужди. По -рационално е да го получите от евтината енергия на отоплителната система. За това се използват непряк котел и система за рециркулация във водоснабдяването. Но само автоматизирани котли могат да управляват този котел. Тогава свързването му е съвсем просто, в съответствие с инструкциите за котела. С котел на твърдо гориво е възможно да се включи котел в затворена отоплителна система с помощта на трипътен вентил съгласно следната структурна схема, което е само пример за изпълнение на идеята …

Схема на свързване на котел за отопление на вода

Автоматичен контрол на температурата

Как да автоматизирате и изберете оптималния режим в помещенията на къщата, особено ако често отсъствате от апартамент или в частна селска къща. Много е просто, трябва да закупите контролер за отоплителната система – устройство, което ви позволява да програмирате и контролирате температурата в къщата. Преди да закупите контролер за отопление, трябва да се уверите, че котелът има подходящ контролен блок. Най -добрият вариант е да се консултирате със специалисти.

Една от най -оптималните опции за автоматизация се получава с помощта на лъч (колектор). На колектора са монтирани специални клапани, които се управляват от блока за управление на многоканалния контролер. Същият контролен блок издава сигнал за включване на котела..

Във всяка стая е инсталиран отделен термостат, който е настроен на определена температура. Многоканалният контролер на радиационната отоплителна система обработва данни от термостати и когато температурата във всяка стая спадне, включва котела и отваря клапана на тази стая върху гребена. Във всеки случай котелът ще работи, докато температурата във всички помещения достигне програмираната стойност..

Независима организация на отоплителната система

Затворена отоплителна система: типични схеми и принцип на монтаж

Добър и висококачествен вариант за отопление може да бъде направен със собствените ви ръце, като се вземат предвид разходите за проектиране, закупуването на оборудване и сложността на организацията. Най -добрият вариант за частна къща би бил затворен тип комуникации с циркулационна помпа и резервоари. Създаването му се извършва, както следва:

  1. Изчисления на комуникациите. Поръчан от дизайнерска компания или произведен с помощта на онлайн калкулатор.
  2. Координиране на проекта, получаване на разрешение и технически условия.
  3. Закупуване на оборудване. Ще ви трябва отоплителен котел, помпа, тръби, разширителен резервоар, радиатори (вериги, ако се планира топъл под), вентилационни отвори, спирателни устройства, автоматични контролери.
  4. Котелна инсталация и оборудване на котелно помещение. В стаята е организирана висококачествена вентилация, оборудван е комин. Стените, подовите и таванните повърхности са облицовани с огнеупорни материали.
  5. Монтаж на циркулационна помпа, разпределителен колектор и измервателни устройства.
  6. Водопровод до места за батерии.
  7. Монтаж на радиатори.
  8. Изпитване на налягането в системата. Първото изстрелване се извършва в присъствието на специалисти.

Колекторната верига е трудна за инсталиране и е скъпа, но поради регулирането на контурите условията на живот в стаята ще бъдат удобни.

Има няколко разлики между отворените и затворените топлопроводи. Струва си да изберете отоплителна система в зависимост от условията и мястото на монтаж. Отворената магистрала е лесна за организиране. Затворена система трябва да бъде създадена от специалисти.

Правила за инсталиране

Затворена отоплителна система: типични схеми и принцип на монтаж

Отворен разширителен резервоар

Правилата за свързване на оборудване и създаване на система зависят от неговия тип.

Подготвителен етап

По правило при топло време структурата на топлоснабдяването не се използва. Ето защо, преди да започнете отопление в частна къща, трябва да се уверите в целостта и надеждността на нейните елементи и да извършите редица подготвителни работи. Преди да използвате затворена отоплителна система, трябва да определите отклонението на нейните действителни показатели от изчислените параметри.

Според правилата подготовката за отоплителния сезон се извършва в определена последователност. На първо място се извършва визуална проверка на комуникационното и отоплителното оборудване. За собственика на имот въпросът как да стартира радиатор не трябва да е на първо място. На първо място, той трябва да се увери, че няма механични повреди по корпуса на устройството и да провери надеждността на връзката му с тръбопровода..

Също така, преди да стартирате отоплителната система, се предприемат редица превантивни мерки:

  1. Проверка на състоянието на системата за димни газове. За да стартирате котела, трябва да има достатъчно тягова сила в комина, за да се поддържа горенето. Поради тази причина вътрешните кухини се почистват от сажди и се проверява целостта на тръбата. При тухлена конструкция повредените елементи се подменят, ако е необходимо. Ръждата се отстранява от поцинковани тръби, ако има такива..
  2. Визуална проверка на тръбите. Без това е опасно да стартирате отоплителната система. Необходимо е да се установи колко стегнати са тръбите, дали има пукнатини или забележими дефекти.
  3. Мониторинг на състоянието на батерията. Управляващата компания, преди да започне отопление в жилищна сграда, трябва да предупреди наемателите за това и те трябва да проверят целостта на радиаторите. Не изключвайте отделни устройства от отоплителната мрежа. Когато пълните тръбопроводите, уверете се, че няма течове на охлаждаща течност.

как да започнете отоплението в жилищна сграда

Това е списък с правила, без които първото стартиране на системата не трябва да се извършва. За да започне правилно отоплителния сезон, е необходимо да се предприемат редица мерки. Тестово пускане на топлоснабдителната система в жилищна сграда се извършва 1-2 месеца преди началото на отоплението. По това време собствениците на имоти са по -добре у дома, за да се уверят, че няма течове..

Изготвяне на схема за топлоснабдяване

Схемата за топлоснабдяване е предпроектен документ, който отразява правоотношенията, условията за функционирането и развитието на топлоснабдителната система за градския район, населено място. Във връзка с това федералният закон включва определени норми.

  1. за населени места се одобряват от изпълнителните органи или местната власт, в зависимост от населението.
  2. За съответната територия трябва да има единна организация за топлоснабдяване.
  3. Диаграмата показва източници на енергия с посочване на основните им параметри (натоварване, графици на работа и т.н.) и обхвата.
  4. Посочени са мерките за развитие на топлоснабдителната система, запазване на излишния капацитет, създаване на условия за непрекъснатата й работа..

Съоръженията за топлоснабдяване са разположени в границите на населеното място в съответствие с одобрената схема.

Изисквания за инсталиране на отворена система

Когато подреждате, трябва:

  • Изберете най -ниската точка за източника на топлина и най -високата за резервоара.
  • Използвайте тръби с голям диаметър за движението на охлаждащата течност.
  • За нормализиране на налягането са необходими тесни тръбопроводи.
  • Инсталирайте висок щранг, който разпределя равномерно водата.
  • Избягвайте голям брой завои, вилици и кръстовища.
  • Монтирайте системата в ограничено пространство – до 159 квадрата.
  • В частните домакинства е по -добре да се постави утайка с добра циркулация.

Процедура за инсталиране на затворена система

Затворена отоплителна система: типични схеми и принцип на монтаж

Затворен разширителен резервоар

Ако е инсталирана отоплителна система от затворен тип с помпа и разширителен резервоар, е необходимо:

  • Поставете котела в мазето, а разширителния резервоар на тавана.
  • Осигурете висококачествена топлоизолация на помещения с резервоар и щранг.
  • Не използвайте голям брой фитинги.
  • Предотвратете прегряването на водата.
  • Източете охлаждащата течност, ако системата не стартира през зимата.
  • Оформете наклон на тръбата от 2-3 мм на 1 м от контура.

Принципите за изчисляване на напречното сечение и наклона на затворен отоплителен тръбопровод са предписани в SNiP 2.04.01-85.

Основни щрангове

В зависимост от местоположението на главните щрангове, окабеляването може да бъде вертикално или хоризонтално.

В първия случай радиаторите на всеки етаж са свързани към вертикален щранг. Такава система има свои собствени характеристики:

  • Въздушните брави не се образуват.
  • Ефективно отопление на сгради на няколко етажа.
  • Възможност за свързване на отоплителни радиатори на всеки етаж.
  • по-сложна инсталация на топломери в апартаменти на многоетажни сгради.

отворен отоплителен котел

При хоризонтално окабеляване всички подови радиатори са свързани към един щранг. Основното предимство на такава схема е използването на по -малко материали за монтаж и съответно по -ниска цена на системата..

Необходими изчисления

Много е важно правилно да се извършват хидравлични изчисления, въз основа на които се избира диаметърът на тръбата за отоплителен кръг с отворен тип с помпа.

За да се изчисли циркулационното налягане, трябва да се вземат предвид следните параметри:

  • Разстояние от централната ос на котела до центъра на нагревателя. Колкото по -голяма е тази стойност, толкова по -стабилна е циркулацията на охлаждащата течност..
  • Налягане на водата на изхода на котела и на входа към него. Циркулационната глава се определя от разликата в температурата на течността.

Диаметърът на тръбопровода до голяма степен зависи от материала, от който са направени. Стоманените тръби за отоплителната система трябва да имат напречно сечение най -малко 5 см. След окабеляване можете да използвате тръби с по -малък диаметър, но окабеляването, напротив, трябва да се разшири.

отоплителен кръг отворен тип с помпа

Параметрите на разширителния резервоар също са от голямо значение. За ефективна работа на системата трябва да се използва резервоар, който има обем от около 5% от обема на цялата течност в системата. Неспазването на това може да доведе до спукване на тръбите или изливане на излишна вода..

Пълен комплект на системата

Отоплението от отворен тип в частна къща изисква инсталирането на котел, който работи на твърдо гориво или мазут. Факт е, че този вид отопление се характеризира с периодично образуване на въздушни задръствания, което може да причини авария при използване на електрически и газови котли..

Мощността на отоплителния котел може да се изчисли по стандартната схема, според която е необходим 1 kW енергия плюс 10-30% за отопление на 10 m2 от площта на помещението, плюс 10-30%, в зависимост от качеството на топлоизолацията.

Не трябва да използвате полимери като материал за разширителния съд; стоманата е най -добрият вариант в този случай. Обемът на резервоара зависи от площта на отопляемото помещение, например в отоплителната система на малка сграда с височина един етаж може да се използва разширителен резервоар от 8-15 литра.

отопление в отворена частна къща

Що се отнася до тръбите за веригата на отоплителна система с циркулационна помпа, тогава в този случай могат да се използват следните материали:

  • Стомана. Такъв тръбопровод се характеризира с висока топлопроводимост и устойчивост на високо налягане. Инсталацията обаче има някои трудности и изисква използването на заваръчно оборудване..
  • Полипропилен. Такава система се отличава с лесен монтаж, здравина и херметичност, тя е в състояние да издържа на температурни колебания. Полипропиленовите тръби се характеризират с безупречна работа в продължение на четвърт век..
  • Метал-пластмаса. Тръбите, изработени от този материал, са устойчиви на корозия, по вътрешните им стени не се образуват отлагания, които възпрепятстват естественото движение на охлаждащата течност. Цената на такава система обаче е доста висока, а експлоатационният й живот е само 15 години..
  • Мед. Медният тръбопровод се счита за най -скъпият, но той перфектно толерира високи температури до +500 градуса и се характеризира с максимален топлопренос.

Отоплителните устройства в отворена отоплителна система трябва да бъдат достатъчно издръжливи, поради което трябва да се изберат метали със сходни свойства. Най -популярни са стоманените радиатори, което се обяснява с оптималната комбинация от външния вид на моделите, тяхната цена и топлинна мощност..

Време за нулиране и време за попълване

Само в три случая:

  1. При първото стартиране;
  2. След ремонт на спирателни и регулиращи вентили, бойлер, бутилиране, подмяна на отоплителни устройства и др .;
  3. След нулиране на отоплителната система по време на продължително зимно изключване. Практикува се, ако веригата е пълна с вода и къщата остава без отопление за дълго време..

За пълно източване на веригата дъмперите трябва да са на всички скоби под нивото на пълнене. При нулиране отворете поне един вентилационен отвор в горната част на веригата, така че да засмуква въздух..

Започване на отопление в частна къща

Последователността от действия за самостоятелно инсталиране на системата

Подреждането на отоплителна система от отворен тип предполага последователно изпълнение на следната работа:

  • Монтаж на отоплителен котел. В зависимост от размера, оборудването е здраво и здраво закрепено към пода или към стената.
  • Прокарване на тръби. Тръбопроводът е инсталиран в съответствие с предварително съставения проект и избраната схема. На този етап не трябва да забравяме за препоръчителния наклон по целия контур..
  • Монтаж на отоплителни устройства и свързването им към общ тръбопровод.
  • Монтаж на разширителен резервоар и топлоизолация (ако е необходимо).
  • Свързване на системни елементи.
  • Тестов пробег, по време на който се идентифицират местата на разхлабена връзка.
  • Стартиране на отоплителната система.

отоплителна система с диаграма на циркулационната помпа

Препоръчително е да инсталирате температурен сензор на изхода на котела, с помощта на който се следи ефективността на системата за топлоснабдяване от отворен тип..

Първо стартиране на отоплителния котел

Последователността на действията при стартиране на котела за първи път преди началото на отоплителния сезон до голяма степен зависи от модела на устройството и неговия тип, но се нуждае от визуална проверка. Това е един от важните етапи, който предхожда окончателното стартиране на отоплението в къщата..

как да проверите отоплителната система в частна къща

Топлообменникът е най -уязвимият блок на устройството. Проверката е задължителна, тъй като по време на работа тя е изложена на високи температури. Едновременно с пускането на радиатора проверката на котела е една от най -важните задачи на подготвителния етап..

Колко струва отоплението

Тъй като в различни региони на Руската федерация гражданите имат различни доходи, тогава цените за монтажни работи на инженерни мрежи и отоплително оборудване могат да варират значително. Квалификацията на специалистите и тяхното оборудване с инструменти също играят роля. Традиционно ниски цени за бригади, работещи в „сянка“ и не обременени с плащането на данъци. Най -високата цена за техните услуги се взема от големи компании с голям персонал от инженерно -технически персонал..

Съвети. Бригадите „Сянка“ са евтини, но като правило вършат работата си много зле. За да не плащате допълнителни пари за промени или да наемете голяма компания, по -добре е да се свържете с малка юридическа фирма, чиято репутация познавате.

За да ви ориентираме колко струва отоплението в частна къща, ще представим средната цена на работа в Москва и Московска област, където традиционно е най -висока. Цените в околните райони не са твърде различни. Така че инсталирането на газово или друго котелно помещение ще струва следните суми:

  • на базата на стенен газов котел с вградена помпа-от 10 до 20 хиляди рубли;
  • захранващ котел и котел за непряко отопление с мощност 28-50 kW-от 30 до 40 хиляди рубли;
  • същото, с мощност 50-70 kW – от 40 до 50 хиляди рубли;
  • същото, с топлинна мощност до 100 kW – 70-90 хиляди рубли;
  • няколко котла, работещи на различни горива, или идентични в каскада с мощност 28-70 kW-50-70 хиляди рубли. над 70 kW – 90-120 хиляди рубли.

Забележка. Списъкът показва нетните разходи за работа заедно с пускането в експлоатация и пускането в експлоатация, но без оборудването и консумативите.

Следващата таблица показва цената за извършване на отопление на вода, изчислена по отношение на един радиатор плюс тръби и контролни фитинги. Разходите за закупуване на батерии, кранове и всички други материали също не са включени..

Методи за свързване на радиатора към магистралата

Разсейването на топлината на радиаторите зависи от начина, по който те са свързани към електрическата мрежа.

Има три основни типа връзки:

  • Диагонал;
  • Странично;
  • Нисък.

Диагонална или кръстосана връзка

Диагоналните или кръстосаните връзки са най -ефективни. Постига се максимално нагряване на батерията по отношение на площта и практически няма топлинни загуби.

Съгласно тази схема захранващият тръбопровод се води към горната тръба на радиатора, а изходящата тръба е свързана с долната тръба, разположена от противоположната страна на устройството. За устройства с голям брой секции се използва само диагоналният тип връзка..

Странична или еднопосочна връзка

Страничното или едностранно свързване ви позволява да постигнете равномерно нагряване на всички секции на устройството.

За свързване захранващият и връщащият тръбопровод се захранват от едната страна. Най -често такава връзка се използва за отоплително устройство с горно окабеляване..

Затворена отоплителна система: типични схеми и принцип на монтаж

Топлопредаването на отоплението със странично свързване на радиатори, с подаване отгоре надолу, е равно на 97%. При обратното движение на охлаждащата течност – отдолу нагоре – тази цифра е 78%

Долна връзка радиатор-тръба

Долната връзка не е най -ефективната схема за отопление. Той обаче се подрежда доста често, особено когато основният тръбопровод е скрит под пода..

Входящите и изходящите тръби се отвеждат до долните дюзи, разположени от различни страни на радиатора.

Затворена отоплителна система: типични схеми и принцип на монтаж

Скоростта на топлопреминаване при долната връзка на радиаторите е 88%

Основните възли на отоплителната система от затворен тип

Обикновено при инсталиране на затворена система те оборудват котелно помещение, което може да бъде разположено в къща или самостоятелна сграда..

В него е монтиран котел и до него е поставено цялото основно оборудване, от което се полага тръбопровод до топлообменници в къщата.

Затворена отоплителна система с принудителна циркулация и нейните елементи.

Затварящи клапани

С помощта на сферични и вентилни кранове потокът на охлаждащата течност в тръбопровода се прекъсва. Устройства от вентилен тип често се използват в радиаторните топлообменници за балансиране на батериите, за да се изравнят техните температури. Почти всички клапани са изработени от месинг и имат външни и вътрешни резби за свързване към тръбопровода.

Вентилационни отвори за отоплителната система - примери за проектиране и поставяне.

Колектори, хидравлични стрелки

За свързване на голям брой топлообменници към отоплителния кръг се използват разпределителни блокове – колектори и хидравлични стрелки.

Обикновено хидростатичните превключватели, които са вертикално разположени обемни правоъгълни резервоари, се използват за разпределяне на голям брой колектори или радиаторни топлообменници. Върху хидравличните стрелки трябва да се постави вентилационен отвор.

Колекторите са по -сложни устройства и се състоят от два разпределителни блока с множество изходи (гребени) – подаване и връщане. С помощта на колектори те свързват главно контурите на подовото отопление, често се използват за радиално окабеляване на радиатори.

Колекторният гребен ви позволява да зададете температурните параметри на всеки топлообменник. За тази цел регулируем разходомер в прозрачен корпус с маркировки и вътрешна индикаторна глава е монтиран над всеки от подаващите гребени..

Над всеки изход за връщане има и контролен клапан, затворен със защитна капачка. Ако е необходимо да се автоматизира настройката на температурния режим, върху тях се монтират серво задвижвания, които въртят регулиращите клапани и по този начин променят обема на преминаващата отоплителна течност. С намаляване на отоплителната течност, протичаща по веригата, температурата на топлообменниците спада и с нейното увеличаване се повишава.

Устройството на биметални и панелни батерии.

Устройства за управление, блокове за безопасност

В много отоплителни системи са инсталирани манометри за контрол на налягането, което е средно 1 – 1,5 бара. Трябва да присъстват и температурни сензори, които включват някои разновидности на колектори..

В горната част на тръбопровода, директно напускащ котела, трябва да се инсталира група за безопасност, състояща се от 3 устройства, поставени в един корпус. Групата включва вентилационен отвор, дренажен клапан, сензор за налягане на показалеца.

Защо имате нужда от грим в затворена система

грим на затворена система

За ефективната работа на затворена отоплителна система е необходимо в нея постоянно да се поддържа работното налягане. Въпреки факта, че системата е запечатана, има незабележими на пръв поглед и незначителни течове в нея. Водата от системата се губи, когато въздухът се отстрани през крана на Маевски, прониква през уплътненията на циркулационната помпа, през различни съединения на веригата. Тези загуби са кумулативни и след известно време оказват влияние върху работата на системата. За да се компенсират тези загуби, е необходимо да се захранва затворената отоплителна система от водопровода..

Ръчен или автоматичен грим

За прости и малки отоплителни системи обикновено се използва механичен вентил. Инсталира се в точката на най -ниско налягане, която е пред циркулационната помпа. В този момент е инсталиран манометър за наблюдение на процеса на подправяне..

За да се изключи навлизането на охлаждащата течност във водопровода, се използва спирателен вентил.

В сложни и разклонени системи се извършва автоматично презареждане на отоплителната система, цената на клапана за зареждане зависи от марката на производителя. Понякога автоматичните вентили за допълване са част от котелното оборудване. Ако подхранването се извършва от водоснабдителна система, в която налягането обикновено е 3 – 4 бара, тогава всичко се случва съвсем просто. Фабричната настройка на клапана е 1,5 бара.

Ако налягането в отоплителната система падне под 1,5 бара, вентилът ще се отвори и ще остане отворен, докато се достигне зададеното налягане. Ако автоматичното допълване ще използва охлаждаща течност от други източници, тогава е необходима помпа, която ще се включи чрез сигнал от клапана и ще подаде охлаждащата течност при определено налягане към отоплителната система..

Автоматичен контрол на температурата

дизайн на редуциращия клапан за отопление

Как да автоматизирате и изберете оптималния режим в помещенията на къщата, особено ако често отсъствате от апартамент или в частна селска къща. Много е просто, трябва да закупите контролер за отоплителната система – устройство, което ви позволява да програмирате и контролирате температурата в къщата. Преди да закупите контролер за отопление, трябва да се уверите, че котелът има подходящ контролен блок. Най -добрият вариант е да се консултирате със специалисти.

Една от най -оптималните опции за автоматизация се получава с помощта на лъч (колектор). На колектора са монтирани специални клапани, които се управляват от блока за управление на многоканалния контролер. Същият контролен блок издава сигнал за включване на котела..

Във всяка стая е инсталиран отделен термостат, който е настроен на определена температура. Многоканалният контролер на радиационната отоплителна система обработва данни от термостати и когато температурата във всяка стая спадне, включва котела и отваря клапана на тази стая върху гребена. Във всеки случай котелът ще работи, докато температурата във всички помещения достигне програмираната стойност..

отворена отоплителна система на частна къща

Невъзможно е да се каже недвусмислено коя отоплителна система е по -добра – отворена или затворена. Прилагането на определена система зависи от много фактори, например размера и броя на етажите на къщата, нейното местоположение, наличието на финансови ресурси и региона. Само разумен подход ще ви позволи да изберете домашна отоплителна система, която ще осигури комфорт и уют в къщата при оптимални разходи за монтаж и експлоатация..

Полезни съвети

Независимо коя опция за отопление е избрана, основното е правилната работа на системата за топлоснабдяване. Съществуват редица правила и препоръки както за затворена, така и за отворена система, към които трябва да се придържате..

В противен случай оборудването няма да работи дълго време..

  • За отворена конструкция е много важно в студено време, ако отоплението не е включено, да се източи цялата течност от системата. Това се прави, за да се предотврати замръзване на тръбите. Също така, за зимния период е по -добре да изолирате разширителния резервоар, особено ако е инсталиран под покрив. Когато инсталирате тръбопровод в система от този тип, си струва да сведете до минимум завоите, както и броя на връзките.

Затворена отоплителна система: типични схеми и принцип на монтаж

  • След приключване на инсталирането на затворена система, тя трябва да се напълни с вода. При първото зареждане на системата с течност следвайте определени инструкции. В дизайна на отоплението трябва да има отводнителни кранове и кранове, които ви позволяват да се напълните с вода. Освен това дренажните кранове трябва да бъдат поставени в долната част на системата..

Затворена отоплителна система: типични схеми и принцип на монтаж

Затворена отоплителна система: типични схеми и принцип на монтаж

  • За да работи затворената конструкция правилно, е необходимо налягането да е постоянно на едно и също ниво. Разбира се, конструкцията е напълно запечатана, но в нея могат да възникнат течове. На пръв поглед може да изглеждат незначителни. Например, водата може да напусне системата, ако въздухът се отстрани с крана на Майевски или в ставите. След известно време такива загуби на течност, действащи като топлоносител, могат да доведат до неизправност в работата на системата, което означава, че те трябва да бъдат компенсирани.

Затворена отоплителна система: типични схеми и принцип на монтаж

  • Ако системата е малка, тогава пълненето с вода може да бъде поверено на механичен кран. В по-сложните системи е по-добре да се даде предпочитание на автоматичния грим, който сам по себе си ще регулира необходимостта от попълване на системата.

Затворена отоплителна система: типични схеми и принцип на монтаж

  • Проветряването на системата е неприятен момент, но може да се справи и с вентилационни отвори. Тези устройства са автоматични или ръчни. Най -известният ръчен вентилационен отвор е кранът Маевски. Обикновено се инсталира в края на батерията..

Затворена отоплителна система: типични схеми и принцип на монтаж

  • Автоматичните вентилационни отвори са по -добри, тъй като ви позволяват да отстранявате въздуха от системата директно по време на работа. Обикновено свързването на такива устройства се извършва на места, където има завои, или в най -високите точки на системата. Това избягва натрупването на въздух в критични точки..

Затворена отоплителна система: типични схеми и принцип на монтаж

  • В затворени системи могат да се използват тръби с малък диаметър. Не спестявайте твърде много, като изберете най -малкия. В противен случай можете да увеличите налягането в тръбопровода и ако помпата има недостатъчна мощност, тя просто няма да се справи.

Затворена отоплителна система: типични схеми и принцип на монтаж

  • Правилният монтаж на циркулационната помпа е важен. Той се състои в това, че роторът на устройството трябва да има хоризонтално положение спрямо оста си. В този случай оборудването ще работи безшумно и триенето с охлаждащата течност ще бъде сведено до минимум..

Затворена отоплителна система: типични схеми и принцип на монтаж

  • Ако антифриз се излее в затворена система, отоплението ще стане още по -добро. Например, дори през зимата ще бъде възможно безопасно да напуснете за дълго време и да не се страхувате от размразяване на системата. В този случай рискът се намалява до нула..

Затворена отоплителна система: типични схеми и принцип на монтаж

За отворените системи е важно тръбите, хоризонтално разположени, да са с наклон. Освен това трябва да се направи по посока на котела-радиатори.
