Топлообменници „направи си сам“ – как да направим за отопление

Топлообменник – какво е това??

По принцип печките са доста подобни на традиционните камини, но все пак има една, но много важна разлика – специален топлообменник, в който обикновената вода или друг работен флуид се нагрява.

Заслужава да се отбележи, че в дизайна могат да се използват топлообменници от два вида:

• Обикновен резервоар за вода, който се намира в непосредствена близост до горивната камера.
• Под формата на водна риза, която е положена по целия периметър на устройството.

Днес на пазара има много модели с топлообменник. Всички те се различават по мощност, конструктивни характеристики и външни характеристики..

Така че от представения асортимент можем да отделим онези модели, които са особено популярни сред потребителите..

Печка Bavaria Wall-Corner

Бавария е идеалното решение за малки пространства.

Характеристика на модела е, че е оборудван с вграден топлообменник, който ви позволява да организирате отоплителната система в къщата..

Основни характеристики:

• Мощност – 12 kW.
• Максимална площ на отопляемото помещение – 150 м3.
• Ефективност – 78%.
• Обем на камерата на топлообменника – 4 литра.
• Системата е от чисто стъкло. Когато камината работи, стъклото на вратата не се изпомпва.
• Пещ с облицовка.
• Има режим на икономичен разход на гориво.
• Има ниша за дърва за огрев.
• Тегло на оборудването – 170 кг.
• Изходът на комина се намира на задната стена.
• Размери – 945x540x710mm.
• Тип пещ – ъгъл на стената.
• Цена – 25 500 рубли.
• Страна на произход – Русия.

Guca Lava (Гуча Лава) – мощ и изискан външен вид

Отоплителна печка на дърва Guca Lava с топлообменник, изработена от висококачествен чугун и предназначена за големи помещения.

Неговият стилен и в същото време оригинален дизайн привлича купувачи. Красивите форми и мощност на пещта обаче не са всички положителни характеристики, които има модел от този тип..

Основни отличителни белези:

• Най -мощният модел в цялата линия на производителя. Той може да отоплява помещение до 220 м3.
• Тялото не е облицовано, топлината се пренася в помещението чрез огнеупорно стъкло и отлити части на конструкцията. Ефективност – 78%.
• Моделът е оборудван с регулатор на първичен и вторичен въздух – това ви позволява да контролирате интензивността на горенето.
• Почистете стъклената система.
• Печката Gucha Lava с топлообменник може да се използва само чрез свързване към система за топла вода.
• Тегло – 161 кг.
• Посока на комина – вертикална или хоризонтална.
• Размери – 540x493x946mm.
• Цена – 42 700 рубли.
• Производител – Сърбия.

Guca Lava е оборудвана с обемна горивна камера и голямо стъкло, което ви позволява да се насладите на ефекта на огъня.

Печка Angara Aqua – камина с водна риза

Моделът има редица предимства – възможност за работа както със затворени, така и с отворени отоплителни системи.

Освен това трябва да се отбележат структурните характеристики на устройството – в корпуса на пещта има специални въздушни канали, които ви позволяват да загрявате въздуха в помещението..

Основни характеристики:

• Топлинна мощност – 13 kW.
• Мощност на водния кръг – 5 kW.
• Обем на охлаждащата течност – от 40 до 130 литра.
• Максимална площ – 230 м3.
• Почистете стъклената система.
• Регулатор на първичен въздух.
• Тегло – 150 кг.
• Размери: 1020x550x490mm.
• Цена – 24 500 рубли.
• Производител – Русия.

Печката не изисква облицовка, има стилен и модерен дизайн и е в състояние хармонично да се впише във всеки интериор.

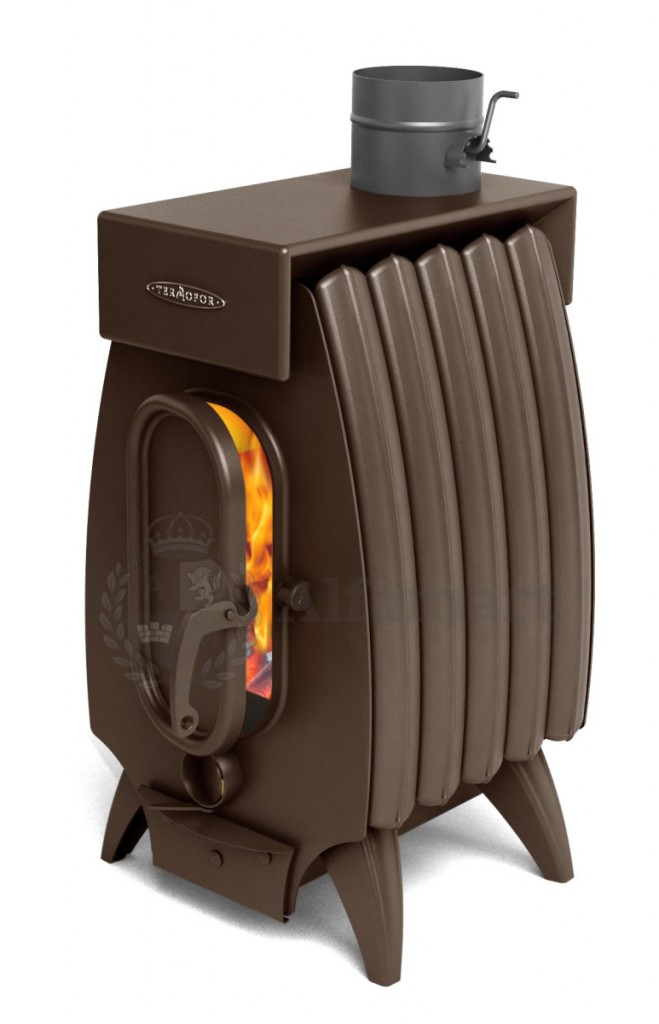

Termofor Fire-Battery 5 с оригинален дизайн

Основната разлика между този модел е неговата компютърна симулация, поради което е постигнато идеалното съотношение цена-качество..

В допълнение, фурната Fire-Battery 5 s има горелки с различни диаметри, което ви позволява да готвите храна на открит огън..

Също така, дизайнът е оборудван с топлообменник и има дистанционен резервоар, така че можете да загрявате водата за вашите нужди..

Основни характеристики:

• Обемът на отопляемото помещение – 100 m3.
• Мощност – 6 kW.
• Ефективност – 85%.
• Обем на резервоара 1.3.
• Размери: 370x555x760.
• Тегло с резервоар – 42 кг.
• Почистете стъклената система.
• Цена – 13 000 рубли.
• Производител – Русия.

Моделът е лишен от всички излишни работи, така че цената му е доста приемлива.

Печката Fire-Battery 5 е ефективен и в същото време стилен дизайн, който може да бъде инсталиран във всяка стая в къщата..

Оригиналният му вид, напомнящ за батерия, прави този модел отличителен от всичките му събратя..

Ermak-Thermo 250 Aqua дълго изгаряне

Печка Ermak -Thermo 250 Aqua с воден кръг и нагревателен елемент 1,5 kW – предназначена за отопление на помещения не повече от 250 m3.

В горната му част има плот, който дава възможност не само да се затопли, но и да се готви храна. Водната риза е заварена в горивната камера, което допринася за бързото нагряване на водата.

Основната характеристика на печката е способността й да работи не само на твърдо гориво (дърва), но и на електричество..

Основни характеристики:

• Обемът на отопляемото помещение – 250 м3.
• Мощност – 15 kW.
• Ефективност – 85%.
• Размери – 670x400x780mm.
• Тегло – 70 кг.
• Използвани горива: електричество и дърва.
• Цена – 19 500 рубли.
• Производител – Русия.

Може да работи на два източника – дърва за огрев и електричество. Максималната продължителност на оборудването е 16 часа.

Baikal 8 Aqua Meta – идеален за селска къща

Камината е с оригинален дизайн, който осигурява бързо и ефективно загряване на охлаждащата течност. Моделът има голяма горивна камера и впечатляващо стъкло, което ви позволява да наблюдавате ефекта на огъня.

Основни характеристики:

• Топлинна мощност – 11 kW.
• Воден кръг.
• Обем на топлообменника – 5 л.
• Материал – висококачествена стомана.
• Голямо топлоустойчиво стъкло.
• Бързо загряване на въздуха – до 10 минути.
• Ефективност – 70%.
• Работно време – 8 часа.
• Обемът на отопляемото помещение – 230 м3.
• Има специална ниша за дърва за огрев.
• Размери: 570x990x400 мм.
• Тегло – 110 кг.
• Обем на охлаждащата течност – от 40 до 130 литра.
• Използвано гориво – дърво и брикети.
• Цена – 27 000 рубли.
• Производител – Русия.

Печката-камина Baikal 8 има стилен и оригинален дизайн. Високото ниво на ефективност и ефективност правят този модел много популярен на съвременния пазар..

Бавария Призматична с прозорец за наблюдение

Камина печката Bavaria Prismatic е може би най -елегантният и красив модел от целия асортимент, представен от тази компания..

Голямо призматично стъкло разкрива луксозна гледка към живия огън. Изискаността на камината се придава от цветната керамика, с която страничната част на конструкцията е завършена..

Също така икономичното потребление на ресурси може да се дължи на положителните характеристики, което позволява на камината да функционира за около 10 часа с едно зареждане на горивната камера. Освен това във фурната, в горната й част има плот.

Основни характеристики:

• Топлинна мощност – 12 kW.
• Ефективност – 78%.
• Максимална отопляема площ – 190 м3.
• Тегло – 170 кг.
• Топлоустойчиво призматично стъкло.
• Работно време – 10 часа.
• Размери: 945x710x540mm.
• Плот с две горелки.
• Цена – 35 500 рубли.
• Производител – Русия.

Каминна печка Bavaria Prismatic с топлообменник е един от най -популярните модели на тази компания..

Много потребители предпочитат тази камина, тъй като тя идеално съчетава такова понятие като цена и качество..

Печка-камина Varta Aqua с печка

Печката-камина Varta Aqua с печка прилича много на газова печка. Моделът е в състояние бързо и ефективно да отоплява къщата благодарение на конвекционната и отоплителната система.

Благодарение на привлекателния си вид, печката е в състояние хармонично да се впише във всеки интериор.

Характеристики на дизайна:

• Изработен от висококачествена стомана.
• Водният кръг включва свързване на продукта към отоплителна система с топла вода. Мощност на топлообменника – 5 kW.
• Плотът има една плоча за готвене.
• Мощност – 13 kW с топлообменник.
• Обемът на отопляемото помещение – 160 м3.
• Системата за изгаряне на димни газове осигурява пълно изгаряне на дървесината, което значително увеличава ефективността, която е – 78%.
• Видове горива – дърва за огрев, брикети.
• Тегло – 135 кг.
• Размери: 550x890x415 мм.
• Цена – 23 000 рубли.
• Производител – Русия.

Каминна печка Varta Aqua е оборудвана с чугунена печка и вграден воден кръг. Тази фурна е новост на съвременния пазар, тъй като се появи сравнително наскоро..

MBS Thermo Magnum Stone

Пещта Thermo Magnum Stone е един от най -мощните модели на пазара днес. Ключовата характеристика на този модел е наличието на фурна, в която можете да печете..

Във фурната има и котлон. Thermo Magnum Stone е идеален за селска къща.

Характеристики на дизайна:

• Материал – висококачествен чугун и стомана.
• Фурната съдържа гаден и регулатор на температурата.
• Топлообменник – намотка, с мощност 8, 5 kW и обем 11 литра.
• Висококачествената стъклокерамика ви позволява да наблюдавате процеса на горене.
• Мощност – 12 kW и 8,5 kW (топлообменник).
• Отопляема площ на помещението – 410 м3.
• Ефективност – 89%.
• Тип гориво – дърва за огрев, брикети.
• Размери – 850x1070x655mm.
• Тегло – 206 кг.
• Система за изгаряне.
• Цена – 66 000 рубли.
• Производител – Русия.

Атрактивен дизайн, ефективност и функционалност са отличителните белези на фурната Thermo Magnum Stone..

Самостоятелно направен топлообменник ще служи като “сърцето” на отоплителната система за дома

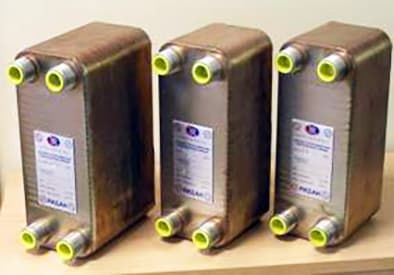

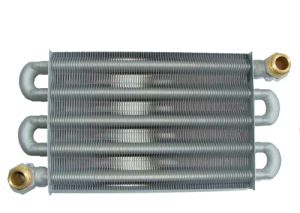

Топлообменник с медна тръба с споени плочи е съществен елемент от съвременните отоплителни котли

Основният елемент на всяка отоплителна система е специално устройство – топлообменник за отопление на къща. при което топлината се прехвърля от топлогенератора към топлоносителя. На съвременния пазар са представени голям брой различни отоплителни котли, но цялото им разнообразие не ограничава въображението на домашните майстори по отношение на независимото производство на такива устройства. В нашата статия читателите ще бъдат помолени да разберат за какво е необходим топлообменник в отоплителната система, как да го направите сами и как да го свържете.

Функционални характеристики на топлообменниците

Преди да започнете производството на топлообменник, трябва да разберете естеството на функцията, която изпълнява в отоплителната система. Принципът на действие на това устройство се прилага в устройства за електрически котли, газ и твърдо гориво. Топлообменникът е конструкция от огънати тръби, които се поставят вътре в отоплителното оборудване и се нагряват с помощта на източник на енергия.

Охлаждаща течност преминава през тръбите на топлообменника, например вода, която се нагрява и изпраща към радиаторите, охладената вода от батериите влиза на мястото си и отново се нагрява. Така къщата се отоплява. Газовете могат да се използват като топлоносител, тогава рекуператорът ще работи като нагревателен елемент. Такова устройство обаче се използва изключително рядко в жилищни сгради..

Инсталирайки топлообменник в пещта, можете да получите пълна отоплителна система.

Описание на топлообменника

На строителния пазар се продават много електрически генератори на топлинна енергия, работещи от различни горива. Понякога обаче е по -практично да се използват традиционни печки. Например, в случаите, когато къщата се намира в отдалечени селски райони, където не са изключени проблеми с доставката на електричество или газ. Поставянето на печката в крайградски сгради също е приемливо. Но за да може печката не само да отоплява къщата, но и да ви осигурява топла вода, правилният вариант би бил да инсталирате топлообменник.

Топлообменникът е малък метален резервоар с обем от 3 до 5 литра, с вградени разклонителни тръби. Устройството загрява входящата студена вода и я изпраща към радиаторите и към подвижен резервоар с вместимост до 100 литра, който допълнително е свързан към топлообменника. Системата на работа е осигурена по такъв начин, че когато печката се нагрява, съседната стая се захранва с топла вода, а в случай, когато банята не се използва, водата автоматично се източва от системата. Резервоарът не влиза в пряк контакт с огъня и е инсталиран в пролуката между пещта и конвектора. Фурната се топи, когато системата е сглобена и напълнена с вода..

Има основно 2 вида топлообменници: вътрешни и външни:

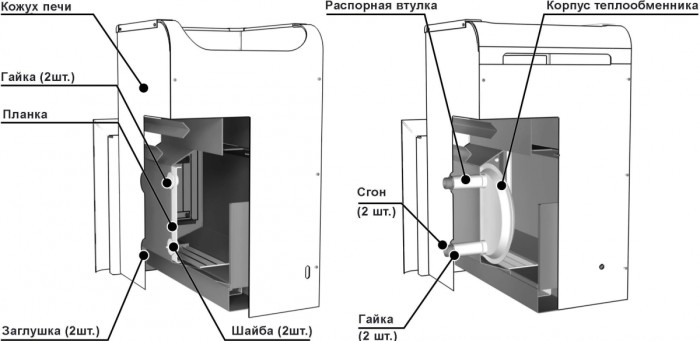

1. Вътрешният топлообменник е разположен директно във фурната. Лесно се инсталира, но в тухлена печка е по -трудно да се стигне до нея. По -лесно е да направите това с метална фурна..

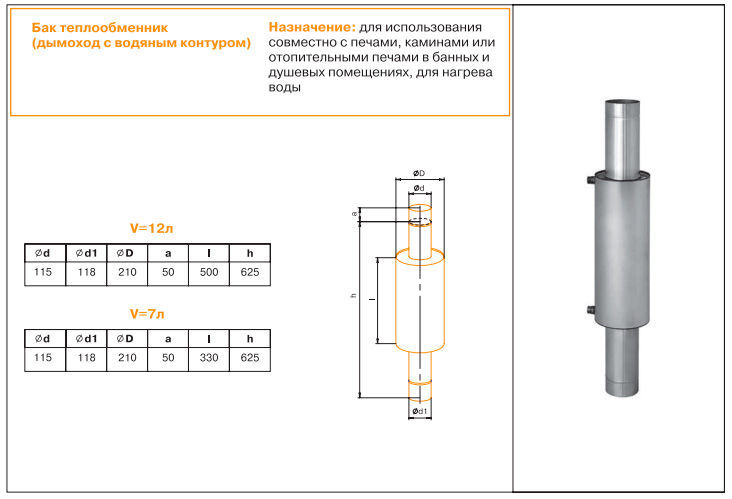

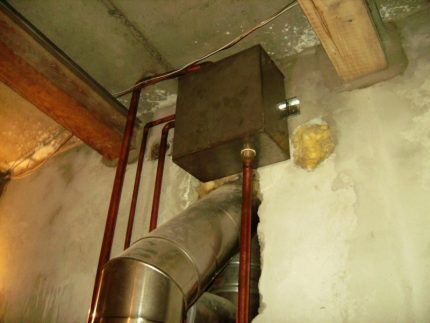

2. Външен – прилича на коминен модул и представлява тръба, скрита в запечатан контейнер. Тази тръба отвежда топлината от фурната. Този дизайн е лесен за ремонт и поддръжка..

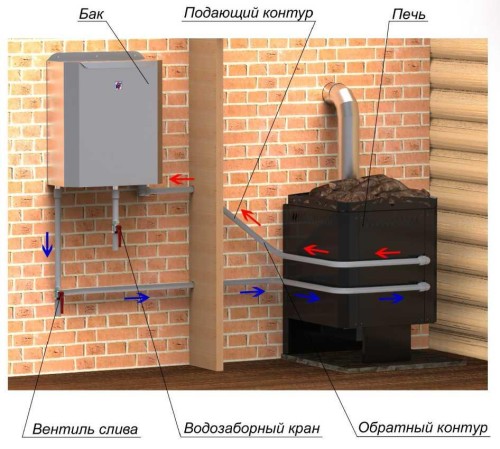

Всеки тип топлообменник за печка за сауна трябва да се напълни с вода, а в някои случаи и с антифриз. Течността се подава към тях от шарнирен резервоар. Циркулирайки го по естествен начин, системата работи. Понякога за циркулация се използва електрическа помпа. Експертите обаче препоръчват да се използва методът на естествено движение на водата в системата, плюс е по -добре, ако общата дължина на тръбите не надвишава 3 метра, а дебелината е не по -малка от 2,5 см.

Определянето на площта на топлообменника се основава на общата площ на банята. Като правило, за отопление на стандартна стая с площ от 2 кв.м. се изразходват приблизително 5 kW електроенергия. В много отношения този показател зависи и от силата на изгаряне на гориво в пещта, от местоположението на самия котел и дори когато процесът на нагряване спре, мощността на котела намалява бързо. Изчисляването на повърхността на топлообменника за пещта трябва да се извърши с поле, за да се организира система, която може да поддържа необходимата температура във ваната.

Функция топлообменник в отоплителната система

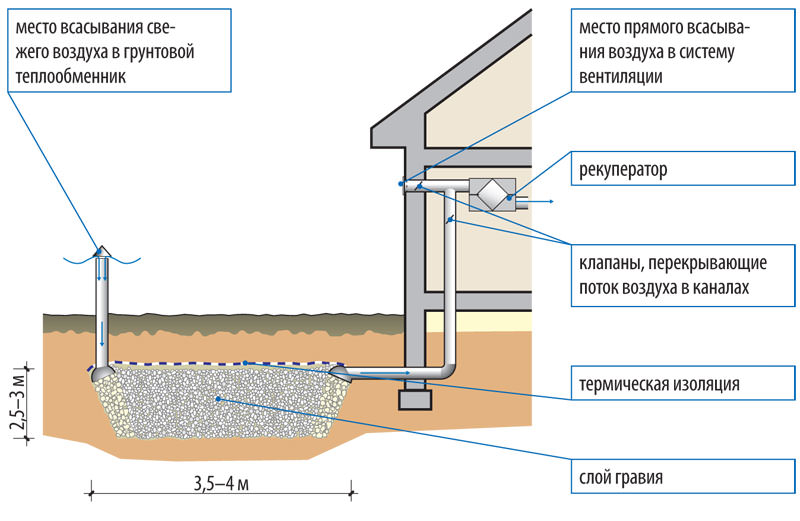

В отоплителните системи за дома въздухът най -често се използва от повърхностни топлообменници на отоплителната система, където топлинната енергия се пренася през повърхностите на металните стени на устройството..

Принципът на отопление чрез топлообменник е най -пълно прилаган при проектирането на газови, твърдо горивни или електрически котли. Водата циркулира през тръбите, огънати под формата на намотка, монтирани вътре в нагревателния блок, и се нагрява от температурата на горивото гориво. Нагрятата охлаждаща течност отива в тръбопровода на отоплителната система, а охладената вода от радиаторите влиза в топлообменника, за да я замени.

Досега в много отделни къщи печката остава традиционен източник на топлина. Той е добър за отопление на малка хижа, но в многостайна вила топлинната му мощност е недостатъчна. Следователно, в частна къща е необходим топлообменник в отоплителната система, за да се превърне печката в пълноценен котел за отопление на вода. Размерът и формата на домашен топлообменник за отопление трябва да се вписват в размерите на горивната камера на пещта. Към това устройство могат да се свържат тръбопроводи и радиатори, след което отоплението на къщата ще стане по -ефективно..

Структура на топлообменника

Топлообменникът може да се направи ръчно у дома

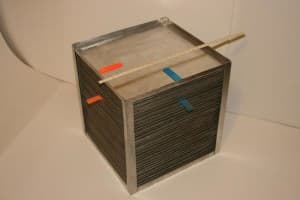

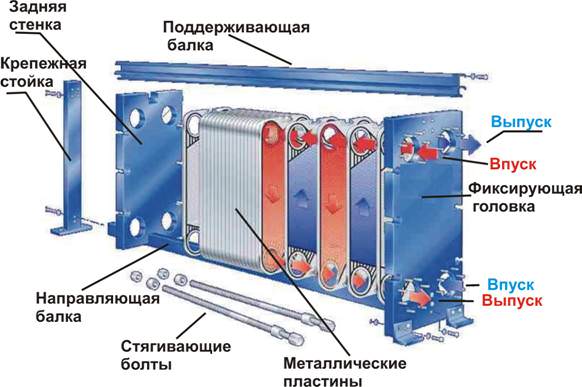

Оборудването се състои от неподвижна и подвижна плоча, всяка с отвори за движение на средата. Много други по -малки второстепенни са монтирани между основните плочи, така че всяка секунда от тях да се завърта към съседните на 180 градуса. Вторичните плочи са запечатани с гумени уплътнения.

Вторият важен елемент от поддръжката е охлаждащата течност. Тече през гофрирани канали от неръждаема стомана. Студената и гореща среда се движат по всички плочи, с изключение на първата и последната, едновременно, но от различни страни, предотвратявайки смесването. При голям дебит на вода в гофрирания слой възниква турбуленция, което увеличава процеса на топлообмен..

Устройството е свързано към тръбопровода с помощта на отвори на предната и задната стена. Охлаждащата течност влиза от едната страна, преминава през всички канали и оставя оборудването от другата. Входните и изходните отвори са запечатани със специално уплътнение.

Каналните плочи са много важен елемент за поддръжка. При избора на топлообменник трябва да се вземе предвид неговата производителност. Колкото по -високи са изискванията към оборудването, толкова повече плочи трябва да има в него. Техният брой е отговорен за цялостната ефективност на устройството и възможността за отопление на определена стая..

В кои области се използва топлообменникът

Обхватът на използване на топлообменниците е много широк:

• отоплителни системи;
• охладителни системи;
• при работа с химикали;
• със слънчеви колектори;
• за отопление на басейни;
• вентилационни системи;
• климатични системи;
• в областта на машиностроенето;
• металургична промишленост;
• фармацевтична индустрия;
• хранително -вкусова промишленост (захар, бира, млечни продукти и други);
• Автомобилна индустрия;
• химическа индустрия.

Дизайнът и принципът на работа на топлообменниците засягат работата на различни области, включително промишлено производство и обекти от социално и културно значение. В същото време тяхното използване е възможно и в отоплителните системи на частни жилищни сгради, където въпросът за поддържане на температурата е най -остър. Монтажът и монтажът на топлообменници могат да се извършват както самостоятелно, така и с помощта на специалисти. Смисълът на устройството е да разпределя равномерно топлината в помещението..

Предназначение на топлообменника в отоплителните системи

Отоплителните системи с топлообменник са най -ефективни в комбинация с котли, работещи на газообразни или твърди горива. Това важи и за електрическите котли. Вътре в тях има намотка, направена от тръби, през които преминава вода, загрята от температурата на горивото гориво. Освен това се заменя с вече охладена течност.

Печки се монтират в много частни къщи. Такова оборудване е в състояние да отоплява малка стая, но капацитетът й може да не е достатъчен за голяма сграда с множество стаи. В този случай е много важно да се използва топлообменник, който с присъствието си превръща печката в пълноценно устройство за отопление на големи помещения..

Когато правите такова устройство самостоятелно, трябва да се има предвид, че неговите размери трябва да съответстват на размерите на горивната камера. Възможно е към него да се свържат тръби и радиатори, което ще помогне да се направи системата много по -ефективна..

Принцип на действие

Нито една отоплителна система на котли не може без меден топлообменник. Принципът на действие е прост. Водата започва да циркулира през намотките в тръбите, загрява се, изтича в тръбопровода на системата, в радиаторите, от които се връща обратно, във вече охладена форма.

В частни домове е инсталиран топлообменник, за да се превърне печката в котел за отопление на вода. С домашно приготвено устройство е важно да се вземат предвид размерът и формата, така че топлообменникът да се комбинира с размерите на камерата на печката.

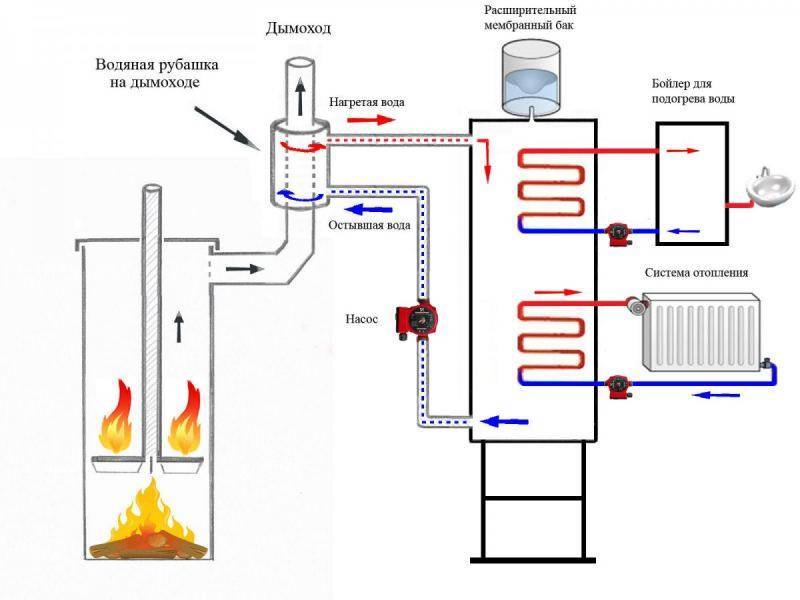

Радиаторите, тръбопроводите са свързани към топлообменника, тръбите се нагряват равномерно, топлината се разпределя в цялата къща.

Предимства и недостатъци

Ясните предимства на топлообменника включват:

• простота на неговото производство и монтаж;
• отоплението може да бъде комбинирано, в допълнение към отоплението, инсталирайте система за отопление на вода;
• горивото за устройството може да бъде разнообразно: твърдо, газ – течно;
• устройствата са красиви на външен вид, можете да придадете на интериора национален стил.

Топлообменникът има два недостатъка:

• няма автоматичен контрол върху нагряването на носителя;
• Ефективността не е твърде висока.



Необходими материали, чертежи на инструменти

За топлообменник си струва да изберете:

• Вместимост 90-110 литра.
• Анод.

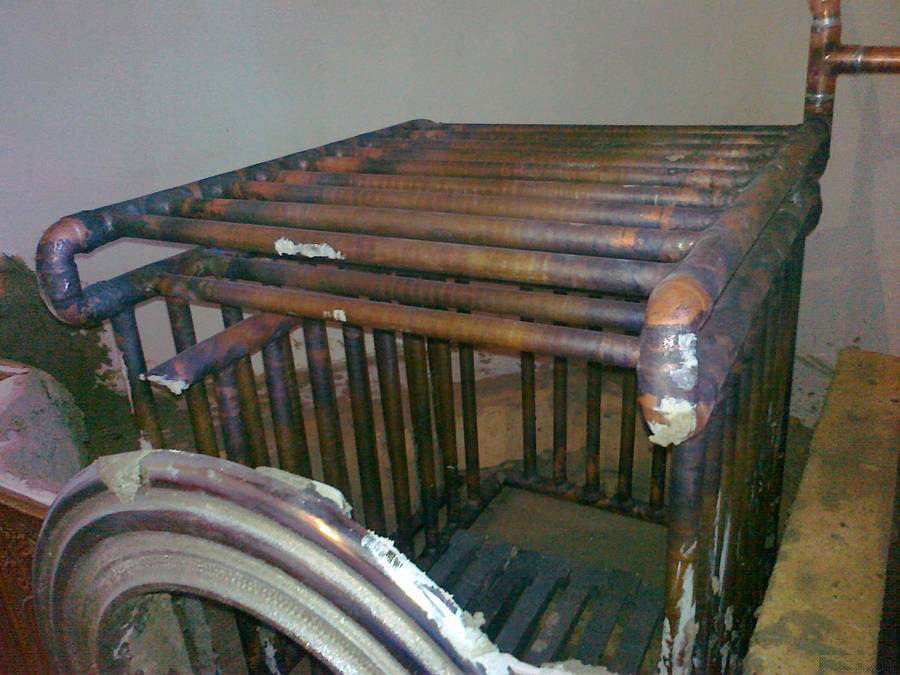

• Медна тръба с дължина до 400 см за термичен нагревател. Ако няма медна тръба, можете да използвате алуминий, метал-пластмаса, само ако тя се огъва добре.
• Регулатор на мощността за регулиране на подаването на топлина.

Няма нужда да се прави намотка от стомана, материалът е лош за пренос на топлина, няма значение дали се огъва, въздухът се нагрява благодарение на медта многократно по -бързо. Когато използвате стомана, допълнително ще имате нужда от огъване на тръби.

Избор на материали

Задачата на топлообменника е да предава възможно най -много топлина от топлопреносната среда. Ето защо се препоръчва да се обърне внимание на топлопроводимите свойства на материала. Медните тръби провеждат топлина седем пъти по -добре от стоманените тръби. Въз основа на това можем да заключим, че за да се прехвърли същото количество топлина, трябва да се монтират 3,5 м медни тръби или 25 м стоманени изделия.

Топлообменниците от червен метал са най -икономичните при работа. Освен това медта е много скъп материал. Ето защо за производството на такова устройство е по -препоръчително да се използват стоманени тръби, чийто диаметър трябва да бъде най -малко 32 mm.

Ако въглищата се използват като гориво, се препоръчва да се използват чугунени тръби за създаване на апарата, тъй като този материал има най -добрите якостни свойства. Освен това по -бавно се поддава на разрушителното въздействие на огъня и високите температури..

Предимства на топлообменника

Нагревателен елемент в отоплителна система, инсталирана в пещ, има свои собствени предимства. Сред основните предимства са следните:

1. Лесно производство и монтаж.
2. В къщата се появява комбинирано отопление, което дава възможност да се затоплят големи площи, а не само локално една стая.
3. Възможност за използване на различни видове гориво. Например, котлите са фокусирани само върху определен тип, а печката може да работи с всякакви твърди източници на енергия..
4. Печката придава на интериора особен чар и комфорт, а благодарение на новата функция, тя ще донесе още повече ползи..

Въпреки очевидните предимства, трябва да се отбележи, че в сравнение с котлите, произведени в заводски условия, ефективността ще бъде по -ниска, освен това няма автоматично регулиране на температурата на нагряване на отоплителната среда. В същото време цената на фабричните котли не е достъпна за всички, а направата на отоплителна система със собствените си ръце с помощта на домашен нагревателен елемент е по силите на всеки.

Спецификации

Плочите и уплътненията могат да бъдат изработени от различни материали, изборът им зависи от предназначението на устройството, тъй като обхватът на приложение на такива топлообменници е много широк. Обмисляме системи за отопление и топла вода, където те действат като топлинно и електрическо оборудване. За тази сфера плочите са изработени от неръждаема стомана, а дистанционерите са от NBR или EPDM каучук. В първия случай топлообменникът от неръждаема стомана може да работи с вода, загрята до максимална температура 110 ºС, във втория – до 170 ºС.

За справка. Тези топлообменници се използват и за различни технологични процеси, когато през тях протичат киселини, основи, масла и други среди. След това плочите са изработени от титан, никел и различни сплави, а уплътненията са от флуоров каучук, азбест и други материали..

Изчисляването и изборът на топлообменник се извършва с помощта на специализиран софтуер според следните параметри:

• необходимата температура за нагряване на течността;
• начална температура на охлаждащата течност;
• необходима консумация на нагрятата среда;
• поток на охлаждащата течност.

Забележка. Отоплителната среда, преминаваща през пластинчатия топлообменник за БГВ, може да бъде вода с температура 95 или 115 ºС или пара, загрята до 180 ºС. Зависи от вида на котелното оборудване. Броят и размерът на плочите са избрани по такъв начин, че да се получи вода на изхода с максимална температура не повече от 70 ºС.

Трябва да се каже, че предимствата на пластинчатите топлообменници се крият не само в скромните им размери и способността да осигуряват високи дебити. Факт е, че обхватът на избраните зони за обмен и разходите за разглежданите единици е изключително широк. Най -малките от тях имат повърхност по -малка от 1 м2 и са проектирани за дебит от 0,2 м3 течност на час, а най -големите – 2000 м2 при дебит над 3600 м3 / ч. Таблицата по-долу показва техническите характеристики, които показват работата на пластинчатите топлообменници на известната марка ALFA LAVAL:

По дизайн топлообменните агрегати са от следните типове:

• сгъваем: най-често срещаният вариант, който ви позволява бързо и ефективно да ремонтирате и поддържате високоскоростен топлообменник;
• споени или заварени: такива устройства нямат гумени уплътнения, където плочите са здраво свързани помежду си и са поставени в неразделен корпус.



Забележка. Това са споените топлообменници, които много занаятчии използват за частна къща, като ги адаптират за отопление или охлаждане на вода.

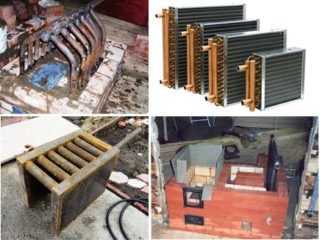

Най -често срещаните форми на устройството

1. Апарат от ламарина. За производството на такова устройство са необходими следните материали: ламарина, метален профил с правоъгълно сечение 60×40 mm, тръба, чийто диаметър трябва да бъде 40 или 50 mm, предназначен за подаване и отстраняване на охлаждащата течност. Две форми са направени от стоманен профил, използващ заваряване: U-образна за предната част на топлообменника и квадратна за задната. В последното е необходимо да се направят 2 дупки, към които ще бъдат прикрепени тръби, предназначени за подаване и отстраняване на охлаждащата течност. С помощта на ламарина две форми се съединяват отгоре и отстрани. Тези елементи играят ролята на стените на топлообменника за пещта..
2. Апарат, изработен от тръби. И двете части на такова устройство са създадени по същия начин като предишния изглед. Разликата е, че тръбите се използват като стени, които се закрепват чрез заваряване в профил. Използваните в конструкцията валцовани метални изделия могат да бъдат заменени със секции от оформени тръби, чието напречно сечение е 40×60 mm, което значително улеснява заваряването и последващия монтаж. Ако отоплителното устройство няма да се използва за готвене, тогава тръбите с малък диаметър се свързват допълнително към топлообменника, което подобрява преноса на топлина.
3. Устройството, изработено от кръгли валцувани метални изделия, представлява конструкция, която се поставя директно в горивната камера и приляга плътно към стените й. Такава система се състои от две вериги: горна и долна. Тези елементи се свързват с помощта на вертикални тръби, които са разположени близо до страничните стени на отоплителното тяло..

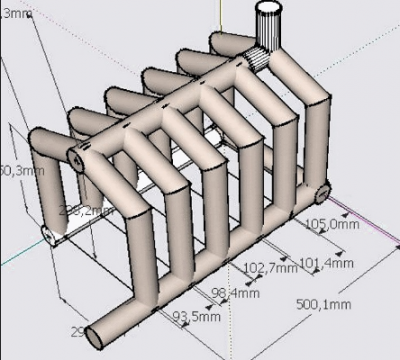

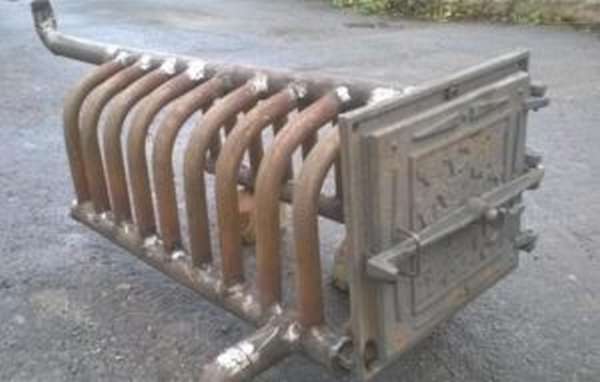

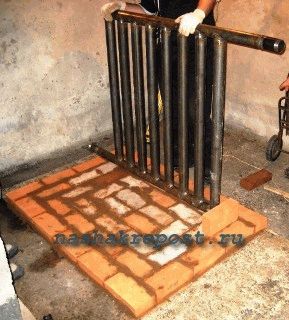

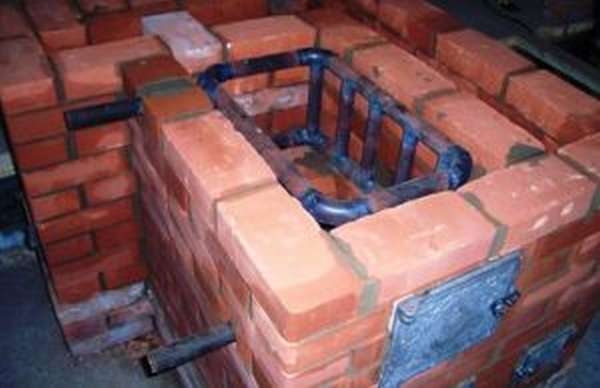

4. Плосък топлообменник за пещ под формата на регистър, изработен от тръби. Този дизайн е най -простият и ефективен. Може лесно да се инсталира във фурна с всякакъв размер.

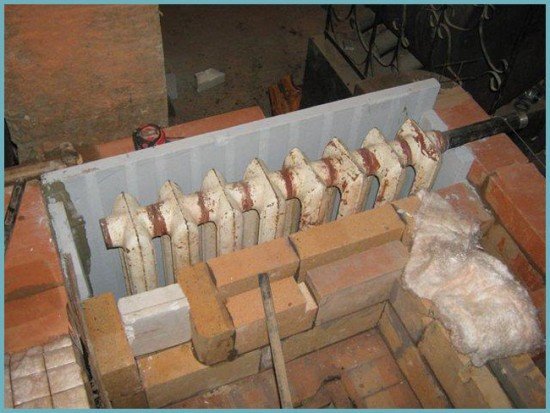

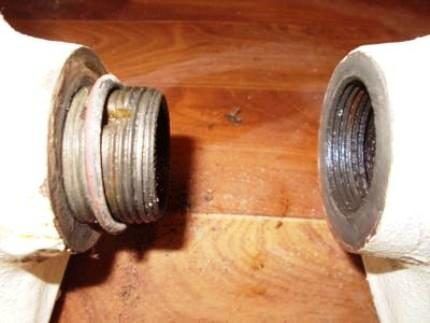

5. Топлообменник, направен от определен брой секции на чугунен радиатор. Подобна система е свързана към отоплението чрез резбови връзки. Топлообменник от този тип е доста голям, поради което се инсталира не в горивната камера, а в коминната система. Трябва да се отбележи, че чугунът е един от онези материали, които не издържат на резки температурни промени, така че поставянето му трябва да се извършва на голямо разстояние от мястото на изгаряне на горивото..

Как и какво да промиете топлообменника

Най -ефективният метод е ръчно механично почистване, но тази опция не е подходяща за повечето конструкции. Няма достъп до вътрешните повърхности на устройството, така че трябва да прибягвате до химически методи за почистване – изплакване. За това се използват различни промивни химикали, например водопровод за плака, киселинни разтвори, детергенти и др. Изборът на това или онова решение зависи от състава на замърсителите, който от своя страна се определя от вида на охлаждащата течност и спецификата на работа.

Най -удобно е да се промива, когато е изключен от системата. Топлообменникът се поставя в контейнер с детергент, държи се известно време (ако е необходимо), след което се изплаква със силен поток вода от маркуч. Ако желаният резултат не може да бъде постигнат от първия път, те прибягват до повторно измиване. За топлообменници със сложна конфигурация се препоръчва да се сглоби отделна затворена промивна система с циркулационна помпа и резервоар. Вместо охлаждаща течност, в него се излива препарат или разтвор и циркулацията се стартира за известно време. Преместването на течност под налягане ефективно разтваря и премахва твърди частици, мастни натрупвания и други отломки. Препоръчва се топлообменникът да се промива редовно, веднъж годишно или малко по -рядко. Ако се появи нестабилна или неефективна работа на устройството, е необходимо незабавно да се почисти, за да се намалят загубите поради некачествен топлопренос.

За да направите топлообменник, трябва точно да разберете принципа на неговата работа и да използвате най-топлопроводимите материали. Най -добрият вариант е мед, неговите качества са много по -високи от алуминия или неръждаемата стомана. Всички операции по сглобяване и заваряване трябва да се извършват внимателно, да не се допуска навлизане на отломки, котлен камък или шлака. Няма особени трудности при производството, но топлообменниците за централна отоплителна система, които ще работят под налягане, трябва да се готвят отговорно. Ако не сте уверени в способностите си, по-добре е да поканите опитен специалист, който може да извърши висококачествена и стегната връзка..

Важни нюанси

Топлообменник за отопление на вода, направен от тръби с гладка структура, се нарича регистър. Устройството прилича на своеобразна решетка. Не по -малко популярни са по -опростените дизайни, които са представени под формата на правоъгълен или цилиндричен резервоар..

При производството на топлообменник за пещ се препоръчва да се спазват следните правила:

1. Пространството вътре в устройството трябва да бъде 5 mm или повече. В противен случай водата може да заври бързо..
2. Важно е дебелината на тръбите да е най -малко 3 мм, в противен случай материалът бързо ще изгори.
3. Разстоянието между топлообменника и стените на горивната камера трябва да бъде най -малко 10 мм, така че металът да може да се разширява свободно при нагряване.

Видове поддръжка

Според принципа на работа оборудването е разделено на рекуперативно и регенеративно. В първия подвижните топлоносители са разделени със стена. Това е най -често срещаният тип, той може да бъде с различни форми и дизайн. Във втория случай горещите и студените охлаждащи течности на свой ред влизат в контакт със същата повърхност. Високата температура загрява стената на оборудването по време на контакт с гореща среда, след което температурата се прехвърля в студена течност в контакт с нея.

По предназначение поддръжката е разделена на два вида: охлаждане – те работят със студена течност или газ, докато охлаждат горещата охлаждаща течност; и нагряване – взаимодействат с нагрята среда, давайки енергия на потоците студ.

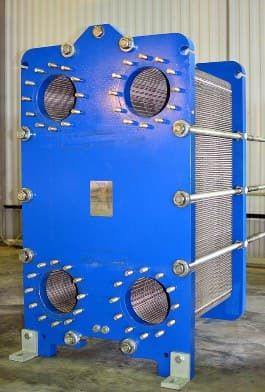

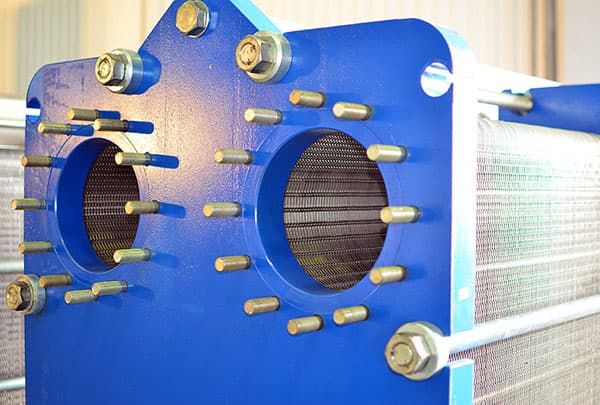

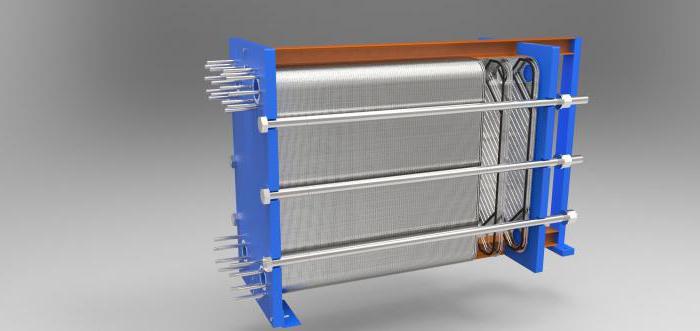

Сгъваем

Те се състоят от рамка, две крайни камери, отделни плочи, разделени от топлоустойчиви уплътнения и фиксиращи болтове. Това оборудване е лесно за почистване и може да бъде по -ефективно чрез добавяне на плочи. Но сгъваемите ТО са чувствителни към качеството на водата. За да се удължи експлоатационният им живот, е необходимо инсталирането на допълнителни филтри, което увеличава цената на проекта.

Ламеларна

Плоският топлообменник изисква инсталиране на допълнителни филтри върху охлаждащата течност

Те се различават по метода на свързване на вътрешните плочи:

• В споената ТО плочите от гофрирана неръждаема стомана с дебелина 0,5 мм се произвеждат чрез студено щамповане. Между тях е монтирано уплътнение от специална топлоустойчива гума..
• Заварените плочи са заварени, за да образуват касети, които след това се сглобяват вътре в стоманените плочи.
• При полузаварени ТО касетите се закрепват посредством паронитни фуги в конструкция от малък брой заварени модули. Тези модули са запечатани с гумени уплътнения и лазерно заварени заедно. След това те се сглобяват между две плочи с помощта на болтове.

Плочковите топлообменници се използват в среда с високо налягане и екстремни температури. Тези устройства изискват минимална поддръжка, икономични са и високоефективни. В допълнение, ефективността на оборудването може да бъде увеличена или намалена при необходимост чрез увеличаване или намаляване на броя на стоманените плочи..

Единственият недостатък на топлообменника от гофрирана неръждаема стомана е неговата чувствителност към качеството на охлаждащата течност, необходимо е да се монтират допълнителни филтри.

Черупка и тръба

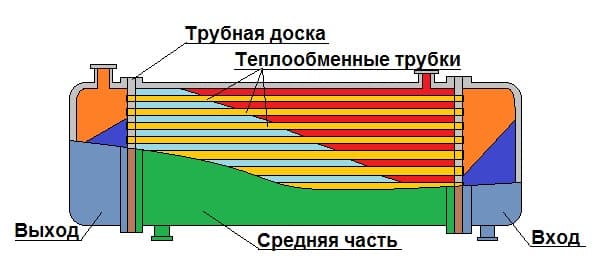

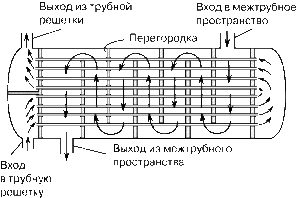

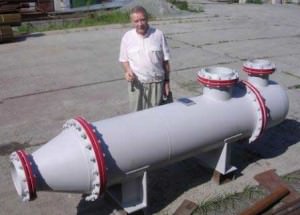

Те се състоят от цилиндрично тяло, където са поставени снопове тръби, сглобени в решетки. Краищата на тръбите се закрепват чрез изгаряне, заваряване или спояване. Предимството на такова оборудване е простотата на качеството на охлаждащата течност и възможността да се използва в технически процеси, където присъстват агресивни среди и високо налягане (в нефтената, газовата, химическата промишленост). Недостатъците на поддръжката на корпус и тръба са относително нисък топлопренос, големи размери, висока цена и трудности при ремонта..

Спирала

Те се състоят от два метални листа, навити на спирала. Вътрешните ръбове са свързани с преграда и са закрепени с щифтове. Тези топлообменници са компактни и самопочистващи се. Те могат да работят с течни нехомогенни среди с всяко качество. С увеличаване на скоростта на движение на течността интензивността на пренос на топлина се увеличава. Недостатъци: трудности при производството и ремонта, ограничаване на налягането на работната течност до 10 kgf / cm².

Повърхност

Смесване

Когато използвате този тип устройства, горещата охлаждаща течност прониква в студената. В резултат на това смесване има директен пренос на топлина. В отоплителната система този вид топлопренос се използва рядко..

Обикновено методът на смесване се използва за нагряване на слънчева вода, когато охлаждащата течност от топлинния генератор навлиза в резервоара за съхранение, в който се смесват гореща и студена течност..

Двойна тръба и тръба в тръба

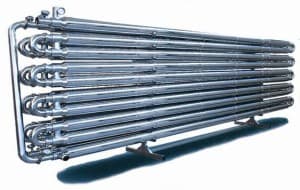

Първите се състоят от тръби с различен диаметър. Течността и газът се използват като топлоносител. Устройствата се използват на места с повишено налягане, имат високо ниво на топлообмен. Характеризират се с простота на монтаж и поддръжка. Единственият недостатък е високата цена.

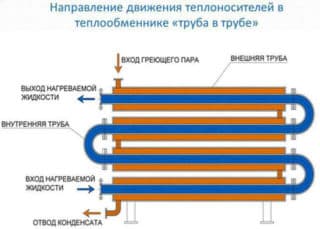

Топлообменник тръба в тръба се състои от две тръби с различни диаметри, свързани помежду си. Те се използват при нисък дебит и за оборудване на комин.

Видът на операцията зависи от типа устройство. От дизайна на оборудването – ефективността по време на работа при определени условия. Следователно трябва да се обърне достатъчно внимание на изучаването на характеристиките на всеки тип оборудване..

Какво друго може да се използва като топлообменник.

Ако няма откъде да вземете медна тръба, а в двора има малко сметище от скрап, тогава можете да опитате да намерите някаква алтернатива. Например, нагретите релси за кърпи са идеални за ролята на намотка в домашен топлообменник. Старите радиатори на отоплителната система ще свършат работа, само ако не текат. Радиаторите за автомобили и радиаторите за отопление на автомобили също са готови топлообменници, които могат да се използват като нагревателен елемент чрез изобретяване на адаптери за тях и, ако е необходимо, комбинирането им за увеличаване на общата площ на топлообмен.

Отлични топлообменници ще се получат от стари газови колони за нагряване на вода, особено след като практически нищо не трябва да се преработва едновременно.

Принципът на действие на всеки топлообменник, където и да се намира, е един и същ, поради което в зависимост от специфичните условия той може да загрява или охлажда всяка среда: течна, газова или твърда. Всичко зависи от задачата, която нашият топлообменник ще трябва да реши, и от вашето инженерно въображение..

Типове рекуперативни топлообменници

Рекуперативните топлообменници днес са много търсени. Съгласен

но структурният дизайн отличава следните видове представени единици:

Потопен

Неговият дизайн включва потапяне на една охлаждаща течност в контейнер с друга. Такива устройства се характеризират с ниска цена и простота..

Движението на водата в пръстеновидното пространство се случва с ниска скорост, което води до нисък топлообмен.

Поливане

Състои се от няколко реда тръби, разположени една над друга, по външната повърхност на които охлаждащата вода се стича в тънък слой

Той се използва активно в хладилни агрегати, тъй като те действат като кондензатори..

Графит

Дизайнът на топлообменника предполага наличието на графитни блокове, запечатани един с друг с гумени уплътнения и фиксирани с капаци.

Графитът се счита за отличен проводник на топлинна енергия. За да се премахне порьозността, тя се обработва със специални съединения..

Направи го сам

Преди да продължите с производството на топлообменник, е необходимо да определите кой принцип на топлопредаване ще бъде приложен в такова устройство..

Изработка на пластинен топлообменник

За производството на такова устройство е необходимо да се подготвят следните материали и инструменти:

• заваръчна машина;
• Български;
• 2 листа от неръждаема гофрирана стомана с дебелина 4 мм;
• плосък лист от неръждаема стомана с дебелина 4 мм;
• електроди;



  Процес на изграждане:

1. Квадрати със страна 300 мм са изрязани от неръждаема, гофрирана стомана, в размер на 31 броя.
2. След това от плоска неръждаема стомана се изрязва лента с ширина 10 мм и обща дължина 18 метра. Тази лента се нарязва на дължини от 300 мм..
3. Гофрираните квадратчета са заварени заедно, с 10 мм лента от две противоположни страни, така че всяка следваща секция е перпендикулярна на предишната..
4. В резултат на това се получават 15 секции, обърнати в едната посока, а 15 в другата в едно кубовидно тяло. Гофрираната повърхност на такива секции ви позволява ефективно да прехвърляте топлина от една охлаждаща течност към друга, докато няма взаимно движение на различни или хомогенни среди..
5. В случай, че не се използва въздушна маса за пренос на топлина, а течност, колектор от неръждаема стомана е заварен към тези секции, в които ще циркулира вода. Колекторът е изработен от плоска неръждаема стомана. За тази цел с мелница се изрязват правоъгълници: 300 * 300 мм – 2 бр .; 300 * 30 мм – 8 бр. Така ще получите комплект, от който са заварени 2 колектора, които приличат по форма на квадратен капак от кутия..
6. Във всеки от колекторите се прави отвор, към който е заварен разклонител за последващо свързване към тръбите на отоплителната система или осигуряване на топла вода.
7. Дупките на колекторите са направени в един от ъглите а и когато са монтирани на топлообменника, входящата тръба трябва да бъде разположена в долната част на такава конструкция, а изходната тръба трябва да бъде разположена отгоре..

Разгледаният по -горе топлообменник е монтиран с отворена страна в системата за циркулация на горещ газ..

По този начин газообразният топлоносител с нажежаема жичка ще предава топлина към гофрираните стени на неръждаемите плочи, което от своя страна ще нагрява течността.

Топлообменник от този дизайн може да се използва за прехвърляне на топлина от една течност към друга. За да направите това, стоманената риза с тръба с гореописания дизайн е заварена върху отворените части на плочите от 2 страни..

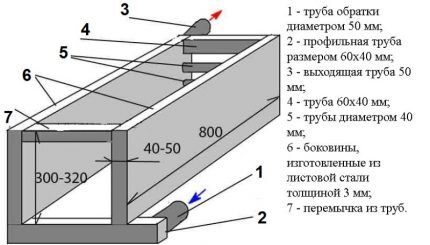

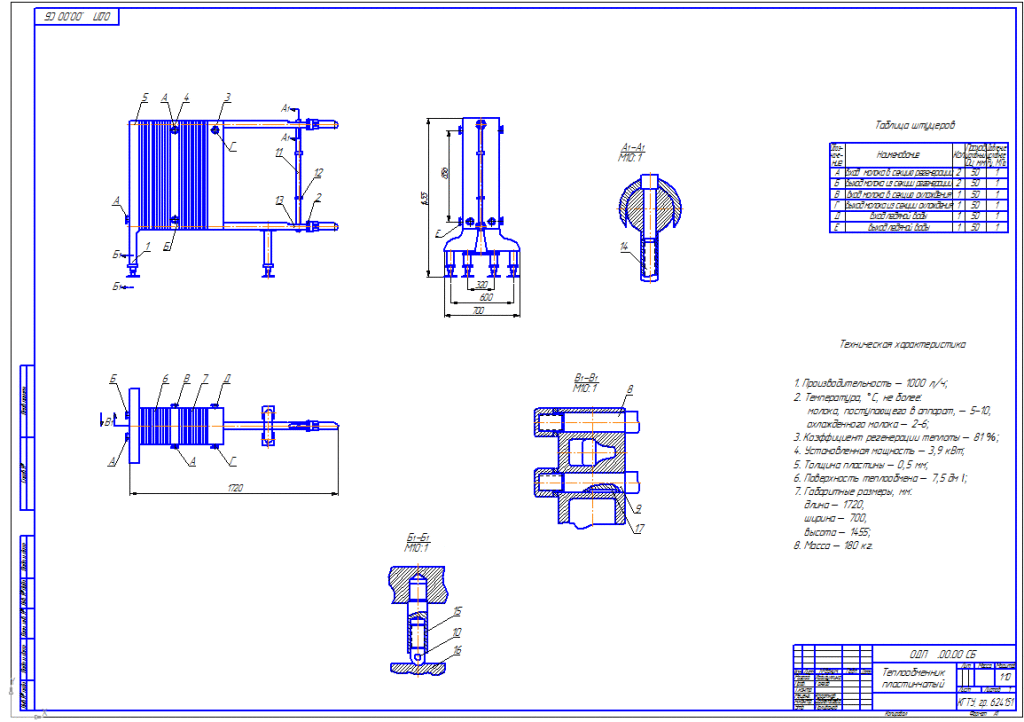

Чертеж:

Производство на воден топлообменник за пещ

Обикновената печка на дърва може не само да отоплява помещението по традиционния начин, но и да се използва за загряване на вода за отопление на помещения, в които този нагревател не е инсталиран.

За да направите такова устройство, ще ви трябват следните материали и инструменти:

• стоманена тръба с диаметър 325 мм, дължина 1 метър;
• стоманена тръба с диаметър 57 мм, дължина 6 метра;
• стоманен лист с дебелина 4 мм;
• заваръчна машина;
• електроди;
• газова резачка;
• бял маркер;

Производствен процес:

1. Цилиндър от тръба с диаметър 325 мм е монтиран вертикално върху стоманен лист и очертан с маркер или тебешир.
2. Затвореният кръг се изрязва с газова горелка. След това според получената метална палачинка се прави друг кръг със същия диаметър.
3. Във всяка от тези палачинки се изрязват 5 дупки с диаметър 57 мм. Такива дупки трябва да са на еднакво разстояние една от друга, както и от средата на палачинката и нейния ръб. Палачинките са заварени към цилиндъра по такъв начин, че дупките им да са една срещу друга..
4. 57 мм тръба се нарязва с мелница на парчета с дължина 101 см. Необходимо е да се подготвят 5 такива парчета.
5. Всяко парче тръба се монтира в отворите по такъв начин, че ръбовете на тази тръба да излизат на 1 мм от отворите на горната и долната палачинки. Секциите на тръбите се заваряват чрез електрическо заваряване. В резултат на това се получава метален цилиндър, вътре в който са разположени тръби с по -малък диаметър. Горещият въздух и димните газове ще преминават през тези тръби, в резултат на което тръбата ще се нагрее и ще прехвърли топлината през стените си към течността, която ще бъде вътре в цилиндъра.
6. За да циркулира течността вътре в металния цилиндър, тръбите се заваряват в долната и горната му част. Студена вода ще се подава от дъното на такава конструкция, а нагрятата по този начин течност ще се взема отгоре..

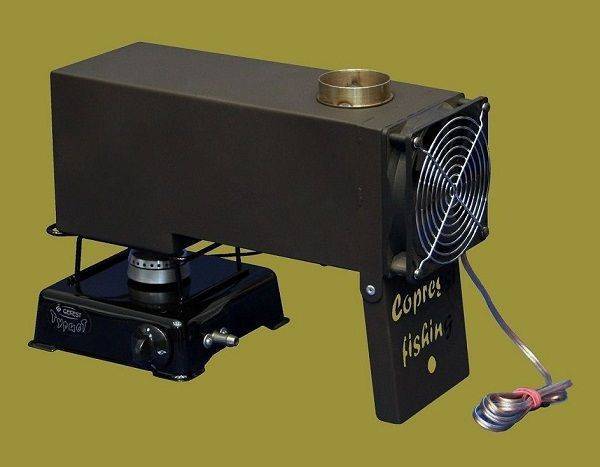

Въздушен топлообменник

Въздушен топлообменник е плоско устройство, което се произвежда по същия принцип като плоския топлообменник, описан по -горе в тази статия, с единствената разлика, че колекторът не е монтиран на такова устройство.

Както във вертикалната, така и в хоризонталната равнина газът се използва като топлоносител през устройството. Горещите газове, образувани в резултат на изгарянето на гориво, се използват само за отопление, а въздухът действа като нагрятия газ, който за по -голяма ефективност може да бъде изтласкан през топлообменника с помощта на вентилатор..

Вода

Устройството има два сектора, които се нагряват един друг. Циркулацията на вода с голяма мощност се осъществява в затворен контур в резервоара на отоплителната система, където тя загрява до 180 грама. След като тече около монтираните тръби, водата се насочва към основната система, където температурата на отопление се увеличава.

За да направите воден топлообменник, подгответе:

• Контейнерът е под формата на стоманен резервоар. Инсталирайте го в началото на системата. За циркулация на водата са необходими 2 клона от тръби, долният е за входа на студена вода, горният е за входа на гореща.
• Проверете резервоара за течове.
• Поставете медни тръбни намотки вътре в резервоара, 4 метра тръба за 100 литра резервоар са достатъчни.
• Свържете регулатора на мощността към медната тръба.
• За да предотвратите разрушаването на налягането и температурните разлики в контейнера, поставете анода по -близо до нагревателния елемент..
• Херметически затворете резервоара.
• Напълнете с вода.
• Проверете функциониращата система.

Тръба в тръба

Топлообменниците от този дизайн са много лесни за производство и експлоатация..

За да направите такова устройство сами, ще ви трябват следните материали и инструменти:

• електрическо заваряване;
• електроди;
• Български;
• тръба с диаметър 102 мм, дължина 2 метра;
• тръба с диаметър 57 мм. 2 метра дължина;
• стоманен лист с дебелина 4 мм;



  Производствен процес:

1. Щепселите се изрязват от стоманена ламарина, в средата на която са направени отвори с диаметър 57 мм.
2. Тези тапи са заварени към тръбата от 102 мм, така че отворите в щепселите да са в средата на диаметъра на тръбата. В тези отвори се вкарва 57 мм тръба и се заварява с високо качество по обиколката..
3. В основната тръба 102 мм са направени 2 отвора за монтаж на входящите и изходящите тръби. Тези дупки трябва да са възможно най -далеч един от друг..

Принципът на действие на такъв топлообменник е много прост: гореща охлаждаща течност, преминаваща през тръба с по -малък диаметър, през металните стени на тръбата, отделя топлина на течността, която се намира в кухината на тръба с по -голям размер диаметър. По този начин се осъществява пренос на топлинна енергия, в същото време няма смесване на течности, които може да не са хомогенни, като вода и минерално масло..

При свързване на такава система, като правило, топлообменникът е разположен в хоризонтална равнина, а циркулацията на течности за увеличаване на ефективността се извършва в различни посоки около.

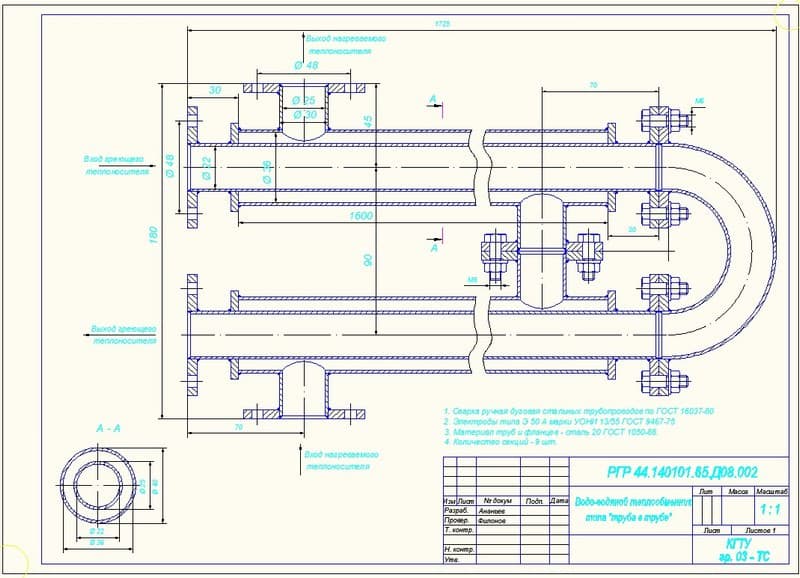

Чертеж на сглобената тръба на топлообменника вода-вода в тръба:

Изчисляване на мощността

Много е трудно да се направи идеална отоплителна система, без да се знае мощността на топлообменника. При изчисляване на този показател трябва да се вземат предвид следните параметри:

• диаметър на тръбата;
• дължината на отоплителното устройство;
• топлопроводимост на използвания метал;
• максимална температура на горене на гориво;
• скорост на циркулация на течността.

Ако е трудно да се установят тези първоначални стойности, можете да използвате средно изчисление, основано на факта, че за да получите мощност от 1 kW, ще ви е необходим метър тръба с радиус най -малко 2,5 сантиметра.

Строителство и монтаж

Нагревателният елемент може да бъде направен под формата на регистър – решетка от гладко заварени тръби. Това е най -често срещаният дизайн. Тя обаче може да бъде опростена, като се направи под формата на резервоар, под формата на цилиндър или правоъгълник. Основното условие е достатъчна площ за осъществяване на процеса на обмен на течности.

При производството на нагревателен елемент трябва да се спазват следните правила:

1. За да се избегне вряща вода, вътрешният обем на тръбите трябва да бъде най -малко 50 мм.
2. Металът не трябва да изгаря, така че препоръчителната му дебелина е най -малко 3 мм.
3. При нагряване металът има способността да се разширява, този момент трябва да се вземе предвид, като се осигури разстояние между стените на пещта и нагревателния елемент.

Процесът на инсталиране на нагревателния елемент се състои от няколко прости стъпки:

• поставете топлообменник на дъното на камерата на пещта;
• осигурете отвори за тръби в пещта.

Ръководство стъпка по стъпка

Производство на безканелен топлообменник

1. Пригответе контейнер, за предпочитане метален, пластмасата ще се нагрява по -дълго.
2. Инсталирайте резервоара в началото на отоплителната система.
3. Направете 2 дупки за изходите в контейнера. Едната е най -отгоре, през която ще се изпуска топла вода. Вторият е най -отдолу, студена течност ще идва от тръбите на системата.
4. Поставете изходите правилно, това ще определи скоростта на пренос на топлина.
5. Запечатайте плътно отворите, така че температурата на въздуха да не се разпилява върху батерията и помещението се затопля равномерно.
6. Използвайте мед за тръбата, тя трябва да се огъне добре и да даде възможно най -много топлина на стаята.

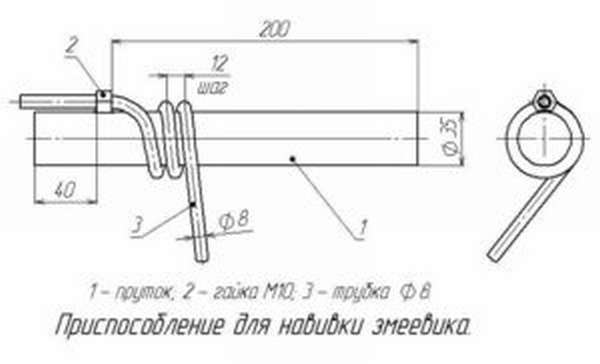

7. Огънете тръбата под формата на спирала, получавате серпентина.
8. Поставете намотката в резервоара, краищата на тръбата трябва да бъдат извадени, закрепете ги добре.
9. Свържете фитинга с резба към краищата на частите.
10. Свържете регулатор на мощността към тръбата, можете да го купите в магазин, той е евтин, така че не трябва да се закачате за самопроизводство.
11. Системата ще работи добре без регулатор, но е необходима за регулиране на мощността, пестене на електроенергия. Захранването може да бъде настроено по ваша преценка.
12. Свържете клемите към термостата, след това захранващите проводници.
13. За да предотвратите износването на резервоара от падане на температурата, поставете анод.
14. Запечатайте плътно всички елементи.
15. Напълнете резервоара с вода, топлообменникът е готов.

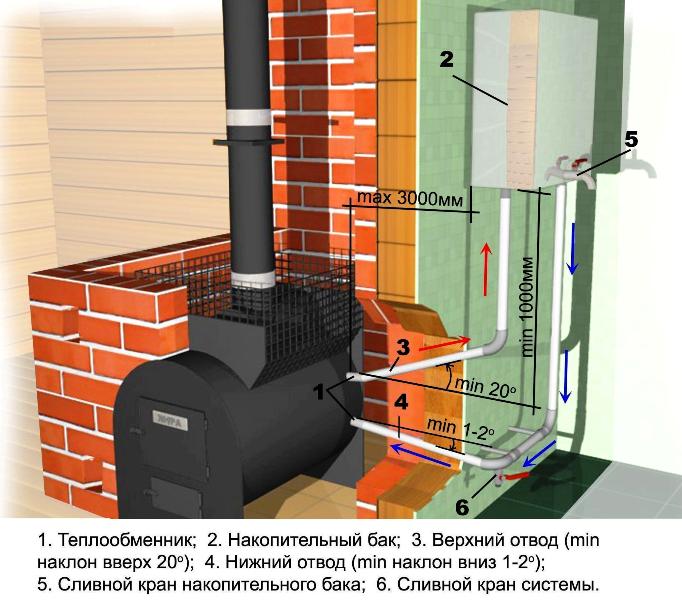

На мястото на контейнера за топла вода

В зависимост от това къде се намира контейнерът с вода, се разграничават следните видове нагреватели:

1. Капацитет директно в парната баня – позволява на водата да се затопли по -бързо, тъй като водоснабдяването отсъства или е много кратко. Намаляват се и топлинните загуби. Недостатъкът е съвсем очевиден: използваемата площ на парната баня е намалена.
2. Контейнерът се намира в съседна стая, където е оборудвана душ кабина. Тази опция често се препоръчва. По -удобно е да се пере в отделна душ кабина и има повече място в парната баня. Но дължината на акведукта нараства.
3. Проблемът с ниското налягане може да бъде решен чрез инсталиране на резервоар с охлаждаща течност на тавана. Този метод също не е без недостатък. Необходимо е да занесете студена вода горе, а дължината на подаването на топла вода е по -голяма. Контейнерът трябва да бъде внимателно изолиран, за да се сведе до минимум топлинните загуби, доколкото е възможно..

Как да изберем правилния?

Изборът на този или онзи нагревател зависи от началните условия и задачите, които са му възложени. Вътре във фурната тя ще загрее течността много по -бързо, но може да заври. Мащабът образува и бързо унищожава уреда. Правилното изчисляване на необходимата мощност избягва този проблем..

Разположен близо до комина на печката, външният нагревател заема повече място, течността се загрява много по -бавно. Но винаги има достъп до него. В случай на повреда, тя може лесно да бъде поправена или заменена. Охлаждащата течност рядко кипи, просто не получава толкова висока температура, така че не се образува котлен камък. Изборът е на собственика.

Можете да закупите фабричен модел, който ще струва от 10 000 рубли, в зависимост от капацитета. Цената на висококачествена тухлена фурна с топлообменник започва от 20 000 рубли, но практиката показва, че тя няма да бъде толкова ефективна.

В устройството на устройството няма нищо сложно, доколко е оправдана такава покупка – голям въпрос. Всичко може да се монтира ръчно.

Външен и вътрешен изглед

Топлообменник „направи си сам“ за печка се сглобява извън помещението в случаите, когато вътре няма достатъчно място за сглобяване на бобината. Устройството, а именно неговият резервоар, се извършва извън стените на сградата. Той е свързан към отоплителната система вътре в къщата с помощта на тръбопроводи с различни диаметри..

Външният може да бъде или воден топлообменник, или въздушен. Специална пещ загрява такова устройство с помощта на специална тръба, която отстранява продуктите от горенето навън. Топлината, генерирана по време на горенето, може да се използва за отопление на малки помещения, за това топлообменникът се монтира директно в комина.

Плюсовете на такъв нагревателен елемент включват простотата на поддръжка и ремонт, а минусите – сложността на изпълнението. Факт е, че ще трябва да монтирате устройството на открито и освен това ще трябва да възстановите такъв елемент от жилищна сграда като тухлена фурна..

Дизайнът на вътрешен топлообменник е малко по -прост. Например, може да се постави директно във фурната, над горивната камера. За тази цел можете да използвате вътрешното пространство на камината. Дизайнът на топлообменника ще зависи от дизайна на домашната печка или камина.

Преди да започнете работа, има смисъл да се консултирате с опитен специалист по отопление на сгради. Той ще ви каже дали си струва да използвате регенеративен топлообменник или, когато извършвате монтажни работи, най -добре е да използвате смесителни топлообменници при проектирането на отоплителната система на помещението. Въз основа на получената от него информация собственикът на жилището ще може точно да изчисли цената на строителните работи, което пряко влияе върху това кой дизайн на топлообменника ще бъде избран.

За съжаление, отоплението с помощта на описаното устройство от всякакъв вид предполага постигане на значително по -ниска ефективност в сравнение с котлите, създадени в промишленото производство. Недостатъците на работата с такова устройство включват невъзможността за инсталиране на устройства, които осигуряват автоматичен контрол върху интензивността на нагряване на топлоносителя (въздух, вода и т..

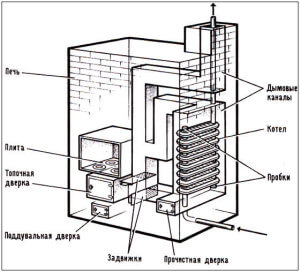

Схема на устройството на топлообменника

Разположението на ротационен топлообменник обикновено е доста стандартно и има същите структурни елементи като регенеративния топлообменник. Тези елементи включват:

• тухлена фурна;
• отоплителен резервоар;
• тръби;
• тръбопровод за свързване на отоплителната система;
• нагревателен елемент.

Бобината на пещта, монтирана като затворен контур, дава възможност за успешна подмяна на котли TLO, които са нелетливи. В тази форма могат да бъдат изградени смесителни топлообменници..

Отоплителният кръг и захранването с топла вода също трябва да включват допълнителни елементи, като нагревател с меден топлообменник, кранове и брави, дренажна система и др. В същото време си струва да се знае, че меден топлообменник за отопление може да използва не само вода като топлоносител, но и специални незамръзващи течности..

Ако собственикът на жилище е решил да използва вид топлообменник, който използва вода като топлоносител, тогава си струва да обмислите и инсталирате водоснабдителна система към веригата. Това може да стане чрез подаване на течност директно в резервоара или директно в тръбопровода до “връщането”. Тази опция за свързване на водоснабдителната система ще направи възможно производството на топлообменник, който няма рязък спад на температурата при смесване на течност..

При подреждането на отоплението е необходимо да се предвиди инсталирането на филтри върху неговите елементи. Това ще позволи на отоплителната система да издържи много по -дълго..

Съвети за инсталиране

Когато инсталирате системата, трябва да се придържате към няколко популярни съвета как да направите топлообменник със собствените си ръце. Например, като един от елементите му, можете да използвате радиатори за автомобили, които отделят топлина добре, което ви позволява да намалите разходите за отопление. Такъв топлообменник за печка е сравнително евтин, което ви позволява да спестите доста сериозно количество при инсталиране на отоплителна система.

Когато се използва схема на топлообменник, базирана на естествената циркулация на охлаждащата течност, максималната дължина на една отоплителна „нишка“ не трябва да бъде повече от 3 м. По принцип е възможно да се произведе топлообменник, който позволява да се превиши това ограничение, но неговата ефективност ще бъде много ниско. Ето защо трябва правилно да изчислите размерите на устройството..

В същото време си струва да се съсредоточите върху мощността и размера на тухлената фурна, вида на използваното гориво, мястото на инсталиране на фурната и върху стандартната пропорция – 1 кв. m от повърхността на топлообменника е 10 kW. Следващият нюанс при изграждането на устройство като топлообменник за печка е, че не трябва да отнема повече от 1/10 от генерираната енергия от печката. За да се намалят разходите за отопление, най -добре е да се използва мед като материал за тръбите на топлообменника..

Когато изчислявате за устройството, си струва да поставите известен резерв на мощност. Ако схемата за отопление не осигурява естествена циркулация на водата, ще трябва да инсталирате помпа.

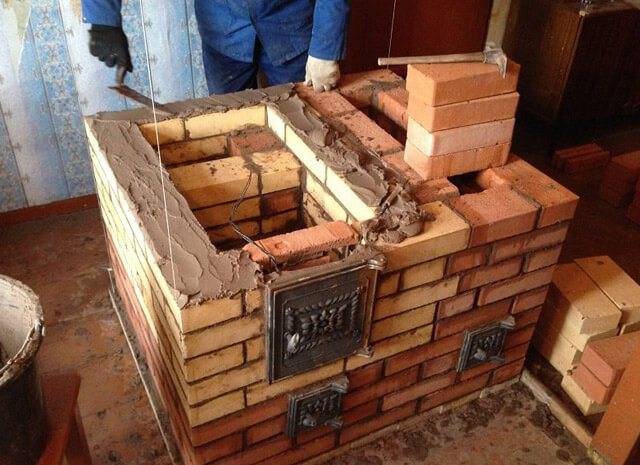

Монтаж и проверка на топлообменника

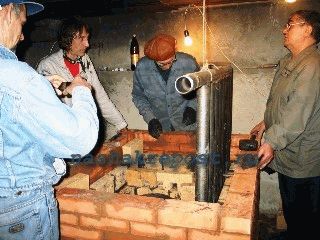

Експертите знаят, че е най -добре да инсталирате топлообменника едновременно с изграждането на пещта. Така собственикът на жилището ще избегне необходимостта от разглобяване на старата печка или унищожаване на част от нейната зидария..

За да инсталирате това устройство, трябва:

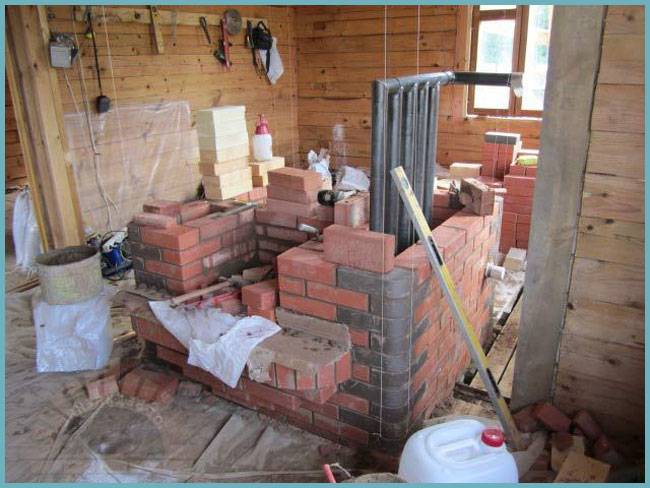

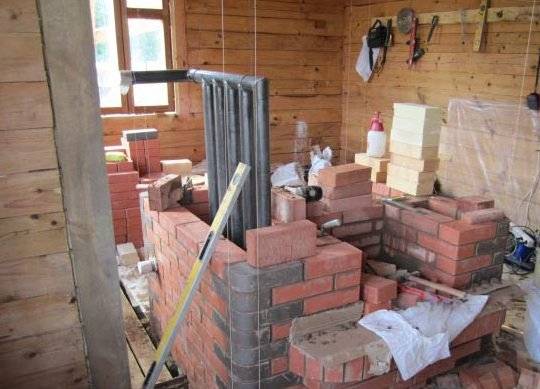

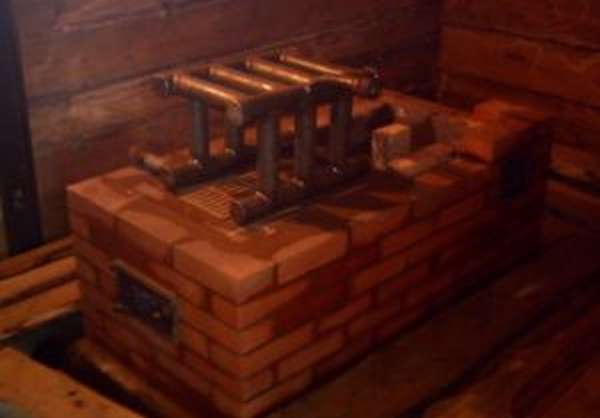

• подгответе основата на пещта и инсталирайте обменната бобина върху нея;
• при полагане на печката оставете входните и изходните отвори за тръбите на радиатора;
• след приключване на полагането оставете разтвора да изсъхне, след което проверете получената отоплителна система.

Как да проверите топлообменника можете да намерите в техническата литература. Най -лесният начин е просто да поставите вода в системата и да запалите печката. В резултат на това ще проверите заваръчните шевове на радиатора, тръбните връзки.

Ако не циркулира течност или откриете теч, трябва да рециклирате цялата система. За да се предотврати това, при производството на резервоара за обмен е необходимо да се използва стомана с дебелина 2,5 мм, а шевовете трябва да са с минимална ширина.

Струва си да се обърне внимание на осигуряването на пожарна безопасност на произвеждания топлообменник. Не трябва да се допуска открит пламък или изтичане на газ или електричество. Ако собственикът е направил независимо топлообменния елемент на отоплителната система, тогава трябва да бъде поканен опитен водопроводчик да го пусне в експлоатация, който ще забележи дефектите и ще даде препоръки за отстраняване.

Ако отоплителната инсталация се извършва от специализирана компания, тогава нейните специалисти ще изготвят независимо необходимата схема, ще изчислят топлообменника и отоплителната система.

Топлообменник „направи си сам“: как да си направим

Сглобяването на топлообменник със собствените ви ръце е принудено от различни обстоятелства. Така че подобно обстоятелство може да бъде уникално оформление на сградата. Нестандартните сгради често са невъзможни за отопление с конвенционални батерии, затова трябва сами да разработите и произведете отоплителната система.

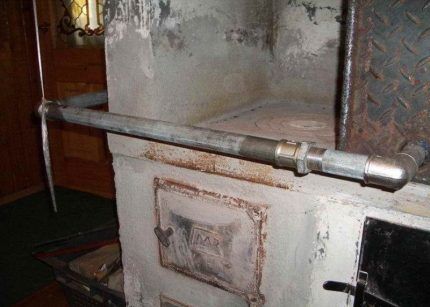

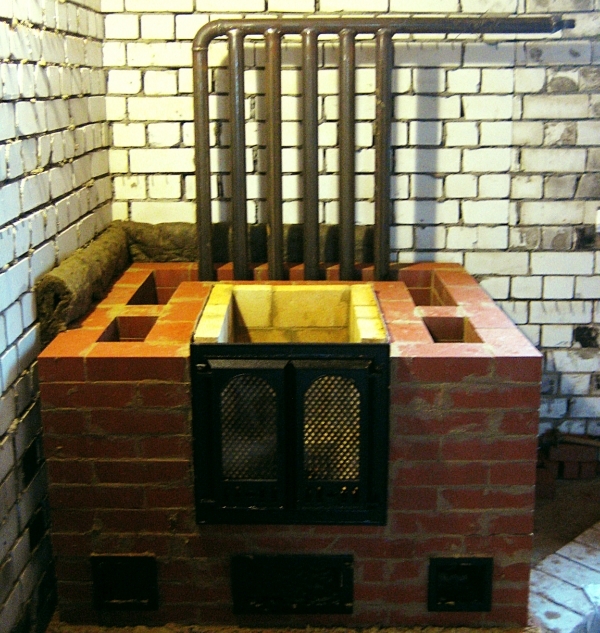

Домашен топлообменник за фурната

Като източник на топлина се използва малка пещ с камина, в непосредствена близост до която е монтирана стоманена тръбна конструкция, заварена от части с достатъчно голям диаметър. Това се дължи на голямото количество топлинна енергия, получена по време на експлоатацията на пещта и необходимостта от прехвърлянето й в охлаждащата течност възможно най -бързо..

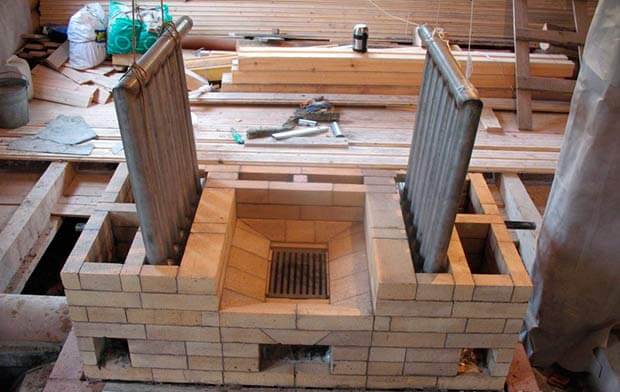

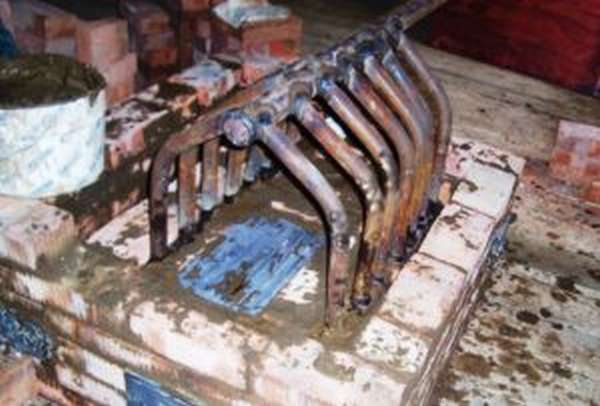

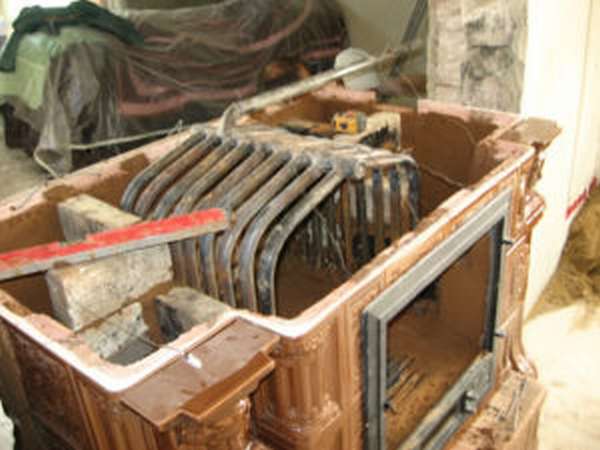

След направата на основата на пещта, тръбен елемент на топлообменника се монтира директно в кухината на пещта и по време на процеса на полагане. Входящите и изходящите тръби са с резба за монтиране на устройството към топлопроводимата система. В бъдеще, последователно полагайки редове от тухли, е необходимо постоянно да се следи положението на елемента на топлообменника.

След приключване на производството на печката е необходимо да се прикрепи домашен топлообменник към отоплителната система, да се напълни с вода и да се запали печката. Поради високите температури в зоната на горене се налагат специални производствени изисквания както за качеството на заварените шевове, така и за материала, от който са изработени металните тръби на устройството..

Независимо от начина на организиране на работата на домашен топлообменник, един от основните проблеми, които влияят значително върху тяхната работа, е корозията на материала, използван за производството на тръби. По правило всички метални материали имат сравнително ниска устойчивост на разрушаване под действието на активни среди. В тази връзка става необходимо да се защитят частите на топлообменника отвътре. Разбира се, възможно е да се използват синтетични материали, но, както бе отбелязано по -горе, тяхната топлопроводимост е много далеч от идеалната. Едно от вероятните решения на този проблем може да бъде използването на алуминий като материал за тръби, който е относително устойчив на корозия. Единственото ограничение на използването му е нивото на вътрешно налягане в системата. Оптималният материал са стоманени или медни тръби с вътрешно пръскане на различни метали, които значително увеличават тяхната издръжливост..

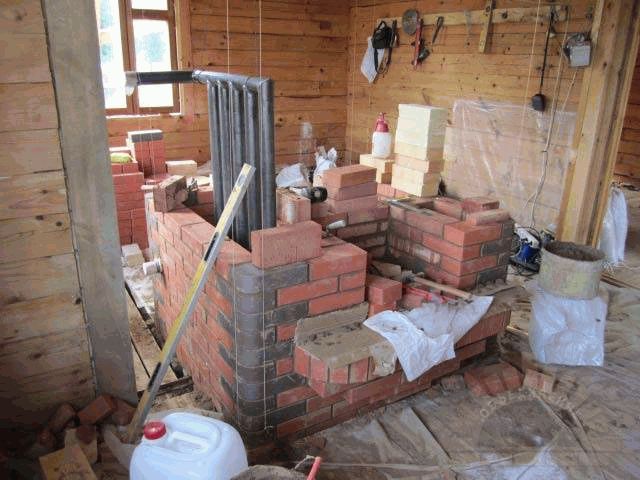

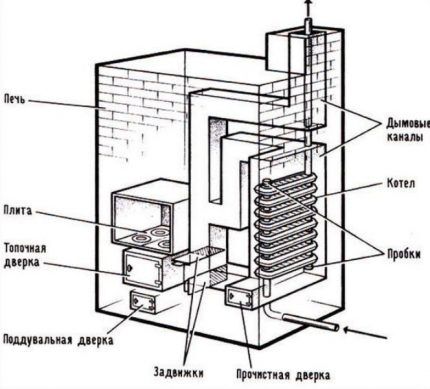

Инструкции за изграждане на печка за отопление с воден кръг

1. Копаене на дупка.
2. Полага се „възглавница“, състояща се от счупени тухли, чакъл и развалини със среден размер. Ширината на този слой е приблизително 20 см. Естествените материали се уплътняват и пълнят с циментова замазка..
3. Полагането на тухли е в ход. Той лежи в два реда върху цимент, а отгоре е покрит с хидроизолационен слой от покривен материал, пергамент и покривни филцове.
4. На глинен разтвор се издига тухлена основа.



5. Полага се първият непрекъснат ред. Във втория ред започва да се образува камера за пепел, за която е инсталирана специална врата. Третият ред повтаря предишния.
6. Оформя се четвъртият ред. Той служи като основа за горивна камера, изработена от огнеупорни тухли, върху нея са предвидени канали за монтиране на решетка.
7. Монтира се U-образен котел от стомана. Към него са заварени две тръби – едната отгоре за захранването, другата отдолу за връщането. Също така в него е направен правоъгълен отвор, през който ще излизат нагряти газове..
8. Петият ред е положен. Той трябва да бъде снабден с канали зад страничните и задните стени на котела. Те са оборудвани с две малки вратички за почистване от сажди.
9. Образува се шести ред, в който е предвидена дупка между празнините, направени в предишния ред. Това е смукателен канал за увеличаване на тягата в отоплителната пещ. Тук е монтирана и вратата за горивната камера..
10. Стената е подредена. Трябва да се има предвид, че огнеупорна тухла се полага около вратата, водеща към горивната камера и над горивния котел..
11. Монтират се чугунени печки, на които ще може да се готви храна. На входа на камерата за отопление и готвене е прикрепен метален ъгъл.
12. Оформят се камери и се прави канал на задната повърхност и се монтират врати.
13. Фасадата на камерата за готвене на 16 -ти ред е припокрита с метална лента. И след това тя се покрива сама чрез полагане на тухли върху специално положени метални ленти..
14. За вентилация на пещта е монтиран изпускателен вентил за пара и се образува горният газопровод.
15. Положени са 35 реда, върху които започва изграждането на комина.

Някои хора искат да използват готово устройство за печка или камина, комбинирайки го с воден кръг. В този случай ще трябва да ги разглобите почти до земята, за да установите регистъра.

Какво трябва да имате предвид при изграждането на пещ

Пещите се предлагат в различни дизайни, но не всички могат да бъдат оборудвани с топлообменник. Например, популярните канални системи просто не съдържат място, предвидено за адаптиране на котела. Такава печка е лесна за създаване със собствените си ръце, но няма да може да изпълнява всички онези функции, които се очакват от нея..

Най -успешният вариант би бил камерна пещ. Ролята на камерата може да се играе от фурна, около която се създава топлообменник. По този начин дизайнът на печката е адаптиран и за готвене, отопление на вода и отопление на къщата. Горещият въздух от регистъра преминава през камерата, заливайки я с необходимата топлинна енергия и след това преминава в конвектора, затопляйки го по цялата му височина. Конвекторът е разположен по цялата височина на печката, допълвайки нагряването на водата, защото може спокойно да затопли цялата стая.

Само по себе си изграждането на тухлена фурна с топлообменник не се различава от обикновената. Възможно е да го изградите със собствените си ръце. Изисква се специален материал. Обичайно е да се използва топлоустойчива червена тухла като разтвор; на места с най-голямо температурно влияние тя се заменя с шамот. Разтворът работи най -добре върху глинена основа.

Строителството трябва да започне с основа и хидроизолация. Тухлена фурна е много тежка конструкция и се нуждае от здрава основа. Зидарията изисква прецизност и прецизност. Местата, където тухлата няма да бъде прибрана (пещ, тигел, врати на дупки за изхвърляне на пепел и др.), Трябва да бъдат допълнително подсилени и създадени с превръзки.

Печката, построена според всички правила, ще се превърне в отлична основа за отопление на водата, ще затопли цялата къща с минимална консумация на дърва за огрев и ще продължи много години..

Первази радиатори

Това е нова опция, когато малки радиатори са инсталирани по периметъра на апартамента, на нивото на перваза и маскирани като безполезни.

Основният недостатък ще бъде именно този цокъл, той е по -широк и по -висок от обикновените цокли и следователно ще има малка страна по периметъра на стаята, която няма да позволи нощното шкафче или леглото да се премести напълно към стената. Съгласете се, много е неудобно, когато всички предмети в стаята стоят от стените на разстояние 3-5 сантиметра.

Предимството ще бъде по -равномерно, в сравнение с радиаторните батерии, разпределение на топлината. В помещенията няма да има топли и студени ъгли и ще бъде по -приятно да бъдете в такава къща..

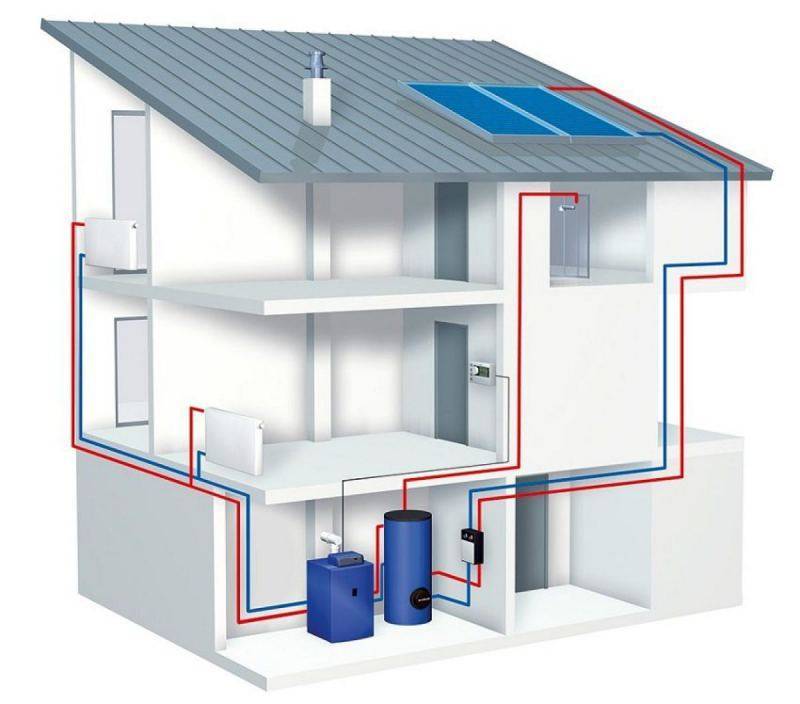

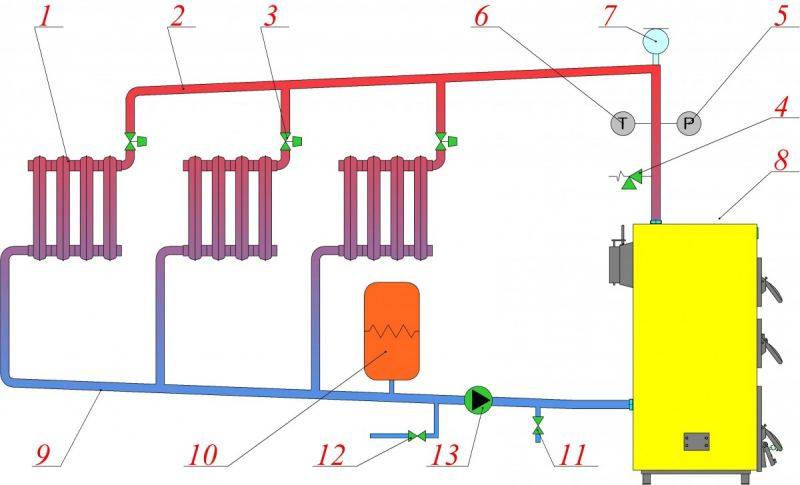

Компоненти на отоплителната система

Най -често системите за отопление на вода се използват за жилищни сгради. Този подход за решаване на проблема е традиционен. Той има един безспорен плюс – това е гъвкавост. Топлината преминава във всички ъгли на помещението поради особеното свойство на топлоносителя. Може да се нагрява с помощта на различни източници на енергия. Също така, водната система ви позволява да оборудвате комбинирани видове отопление, когато има няколко носители на енергия и всички те се различават по свойства. Всяка отоплителна система може условно да бъде разделена на следните съставни компоненти:

• топлинен източник;
• тръбна мрежа с фитинги и допълнително оборудване;
• отоплителни радиатори и подово отопление.

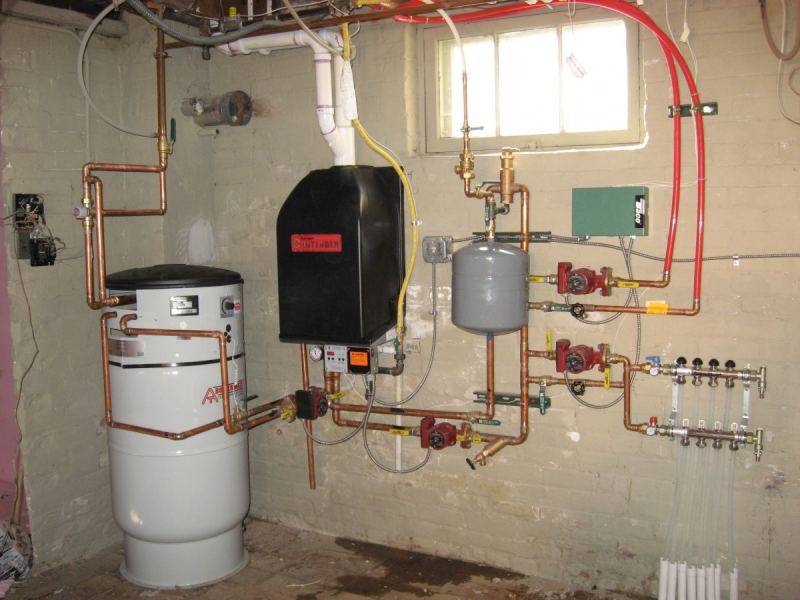

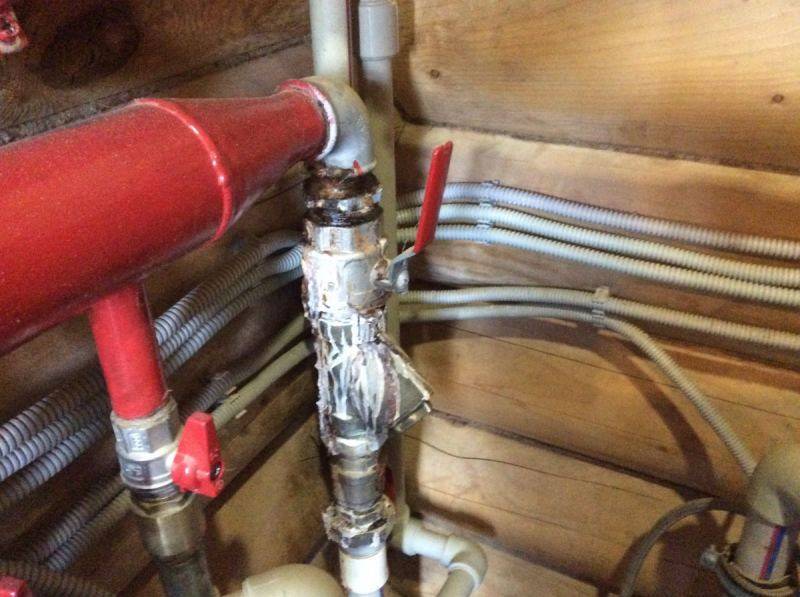

За регулиране на работата на охлаждащата течност се използват спирателни и контролни клапани и допълнително оборудване. Последният съчетава следните елементи:

• циркулационна помпа;
• хидравлична стрела;
• разширителен резервоар;
• разпределителен колектор;
• буферен капацитет;
• инструменти и устройства, необходими за автоматизация;
• котел за непряко отопление.

Разширителният резервоар е ключовият компонент тук. Всички останали елементи играят ролята на допълнителни. Инсталирайте ги, ако е необходимо. Както знаете, при нагряване водата се разширява.

Допълнителни обеми вода могат да създадат определен натиск върху зоната на свързване, ако тя е в затворено пространство. За да се избегне подобна ситуация, в мрежата е инсталиран разширителен капацитет. Тя поема цялата излишна вода. Има мембранни и отворени контейнери..

Разпределителните носители на колектори се монтират в отоплителни системи с подово отопление. Това се прави и ако схемата на лъча за свързване на отоплителни устройства се използва в къщата..

Котелът за непряко отопление е специален резервоар, оборудван с бобина. Затоплянето на вода за битови нужди тук се извършва директно от топлоносителя. За да се наблюдават показателите за налягане и температура на водата, е инсталиран манометър. Контролът върху индикаторите на охлаждащата течност се извършва с помощта на автоматизирани инструменти, контролери и сензори.

Изборът на подходящ котел

Днес се произвеждат различни видове котли с един или друг вид носители на гориво и енергия. Основните видове домашни топлинни генератори са:

• газ;
• твърдо гориво;
• електрически.

Има модификации, които работят на течно гориво. Котлите с директно горене работят на твърдо гориво. Същото важи и за котлите на пелети и пиролиза. Такива котли са търсени, тъй като тяхната работа включва ниски разходи. Това са въглища и дърва за огрев, които са сравнително евтини. Има възможност за свързване на природен газ, но това е скъпо удоволствие. Хората предпочитат да купуват угли и уреди за изгаряне на дърва.

Първо, трябва да вземете котел

Работата с източник на топлина на твърдо гориво е малко като просто отопление с печка. Трябва да намерим дърва за огрев, да загубим време и енергия, да ги заредим в пещта. Обикновено котлите на твърдо гориво имат някаква инерция. Това означава, че загряването на водата ще спре постепенно след затваряне на въздушния клапан. Получената енергия може да се използва ефективно само ако има акумулатор на топлина. Най -добрият вариант е топлинен генератор на пелети. Но такова оборудване е доста скъпо, което го прави недостъпен за широката общественост..

Елементни функции

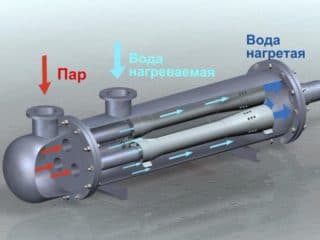

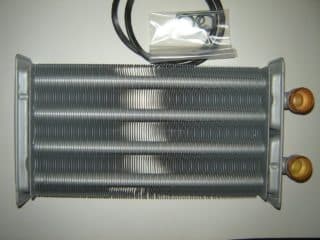

Повърхностните топлообменници се използват в повечето случаи, когато става въпрос за отоплителни системи за дома. Топлинната енергия преминава през равнината на металните стени. Този принцип се прилага най -добре в котлите:

• електрически;
• твърдо гориво;
• газ.

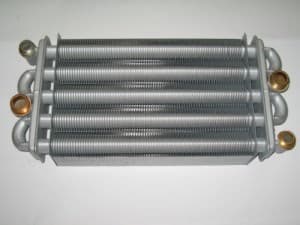

Водата тече през извити тръби. Те се монтират вътре в устройството и се загряват с подходящо гориво. Носачът се загрява и влиза в тръбопровода. Той се заменя с вода от радиатора, който е в охладено състояние, влиза в топлообменника.

Електрическият котел е най -добрият вариант

В частните домакинства печката все още служи като източник на топлина. Подходящ е за отопление на малка къща, но топлинната му мощност е недостатъчна, когато става въпрос за голяма вила. Поради тази причина е необходим топлообменник в отоплителната система, за да се превърне печката в пълноценен котел с функция за загряване на вода. Изработен е топлообменник „направи си сам“ за печка на дърва, той има различни форми и размери. Можете да свържете отоплителни радиатори към него, в този случай къщата ще получи по -ефективно отопление.

Класификация на нагревателните елементи

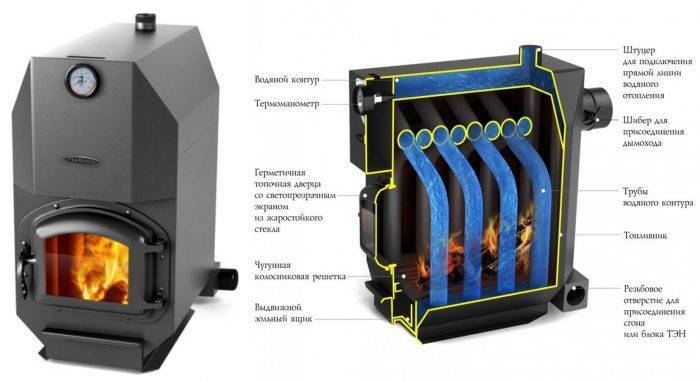

За да се затопли къщата, е необходимо да се вгради воден топлообменник в печката. Това е най -практично. Това се обяснява с факта, че благодарение на това устройство топлинната енергия се пренася по -добре от водата. Самолетите също могат да се използват за подобни цели. Има възможност за монтаж от външната страна на комина.

Отоплителните устройства, произведени днес, имат топлообменници, които са максимално пригодени за нагряване на вода. В индустриална среда такива устройства са изработени от мед. Образува се тръба, която прилича на намотка. По дължината на завоите му има голям брой плочи, осигуряващи значителна площ за пренос на топлина. Нереалистично е да оборудвате домашно изработен топлообменник във вашия дом, който да отговаря максимално на структурата на фабриката. Ето защо трябва да изберете по -лесни опции..

Как да изберем или изчислим размерите на котел за печка

След като сте избрали типа топлообменник, трябва да решите неговите размери. От една страна, размерите му трябва да съответстват на размера на мястото, където ще бъде инсталиран.

Най -често топлообменниците се поставят в горивната камера на печката, но понякога в димните канали или камерата на безканалната печка. Трябва да се вземе предвид, че между тухлената зидария и регистъра трябва да има празнина от 0,5-1 см, като се вземе предвид топлинното разширение на метала.

Освен това е необходимо да се знае необходимата мощност на пещния топлообменник. Как да го определим?

Това зависи от топлинната мощност на водната отоплителна система, необходима за отопление на къщата, която от своя страна зависи от топлоизолационните свойства на външните й конструкции и максималната отрицателна външна температура през зимата. Опростено, можете да се съсредоточите върху средното: 10-12 kW на 100 м2 площ на къщата.

Как да се изчисли необходимата площ на пещния котел, за да се осигури такава топлинна мощност? Средно общоприето е, че за да се осигури топлинна мощност от 5-10 kW, са необходими около 1 m 2 от топлообменната повърхност на котела. Стойността на този индикатор зависи от температурата на горещите газове в контакт с топлообменника и температурите на водата (охлаждащата течност) на изхода и входа, което от своя страна до голяма степен зависи от режима на пещта и вида на горивото.

Общият капацитет на топлообменника може да се изчисли по формулата:

където: Qsp – неговата специфична мощност, kcal / час;

S – неговата полезна площ (контакт с нагряващата среда), m 2.

Специфичната мощност може да се изчисли по формулата:

където: k = 12 kcal / час на 1 ° С – коефициент на топлопреминаване “газ -вода” през стоманената повърхност;

T = (Tmax + Tmin) / 2 – средна температура на отоплителната среда (пламък, газове), ° С;

t = (tmax + tmin) / 2– средна температура на топлоносителя (вход + изход / 2), ° С.

Ако печката работи периодично (около 2 часа) на дърва, тогава средните температури на средата и топлоносителя ще бъдат максимални: съответно 500 и 70 ° C, а в този случай от 1 m 2 на топлообменника ще бъде възможно да се получат максимум 6 kW топлинна мощност.

Ако пещта работи на въглища и постоянно, тогава средните максимални средни показатели на средата и топлоносителя могат да бъдат съответно: 800 и 70 ° C. В този случай, около 10 kW могат да бъдат отстранени от 1 m 2 от котелната площ на пещта..

Ако общата необходима топлинна мощност на котела и режимът на пещта (и следователно нейната специфична мощност) са известни, тогава е напълно възможно да се определи каква полезна площ трябва да има:

В зависимост от материала, от който ще бъде направен топлообменникът, е възможно да се изчисли колко тръби или ламарина са необходими за осигуряване на такава зона на контакт с нагряващата среда. В този случай се взема предвид само повърхността, която ще бъде в пряк контакт с горещи газове или пламъци..

Например, ако котелът за пещ трябва да бъде произведен твърд (само от ламарина), тогава трябва да се вземе предвид само неговата вътрешна повърхност. Ако е направена от тръби, тогава почти цялата им повърхност ще участва в топлообмена (дължината им x диаметър x 3,14). При комбиниране на различни материали ще бъде необходимо да се изчисли площта на контакт с нагряващата среда на всеки елемент поотделно и след това да се обобщи.

Ако е необходимо да се увеличи топлинната мощност на котела със същите габаритни размери, към неговата структура могат да се добавят допълнителни елементи (например тръби). Ако мощността му се окаже твърде голяма, дължината му може да бъде намалена. С други думи: във всеки конкретен случай е необходимо да се изчисли и коригира размерът на регистъра, като се свържат с размерите и дизайна на самата пещ, както и с капацитета на системата за водно отопление на къщата, която ще трябва да бъдат снабдени с топлинна енергия.

Характеристики на дизайна

Най-често метален резервоар с капацитет до 5 литра с вградени тръби действа като топлообменник. Няма пряк контакт с огъня. Устройството ви позволява да загрявате студена вода, която след това влиза в радиаторите или сменяем резервоар с по -голям капацитет, разположен в същото или съседно помещение.

В резултат на това чрез нагряване на печката в една стая ще бъде възможно да се затопли друга. Според своята конструкция топлообменникът за пещта може да бъде външен и вътрешен.

Този тип е много подобен на резервоар, напълнен с охлаждаща течност. Вътре в резервоара има част от тръбата, използвана за отстраняване на продуктите от горенето. По отношение на дизайна си външният топлообменник е по -сложен от вътрешния, тъй като поставя повишени изисквания за изпълнение на заваръчните работи.

Поддръжката му обаче е много по -лесна. Ако е необходимо, резервоарът може да се демонтира, за да се отстрани котлен камък или да се отстрани теч.

Правила за строителство

При разработването на дизайн е важно да се гарантира, че са изпълнени следните условия:

• вътрешните кухини в топлообменника трябва да са по -големи от 5 мм. При по -малка ширина е възможно кипене на вода;
• за да се избегне изгарянето на материала, трябва да се използват тръби с дебелина на стената над 3 мм;
• задължително е да се осигури празнина от 10 – 15 mm между стената на пещта и топлообменника, за да се компенсира разширяването на метала по време на нагряване.

Първи стъпки с инсталацията

Последователността на работата зависи от конструктивните характеристики на топлообменника.

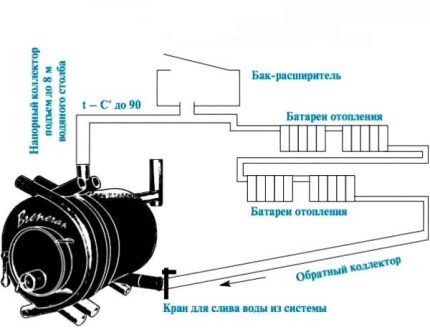

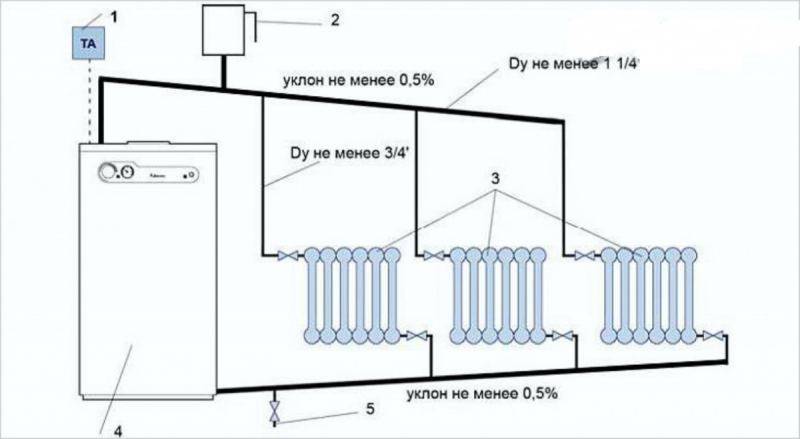

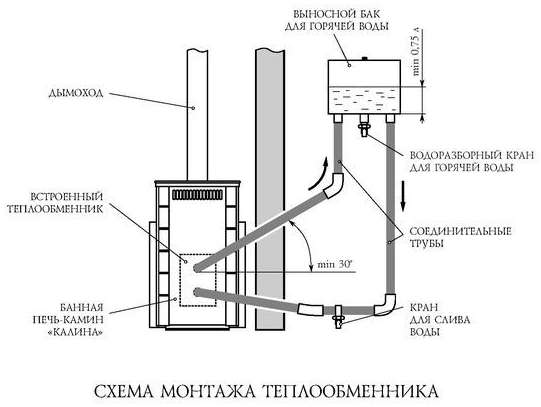

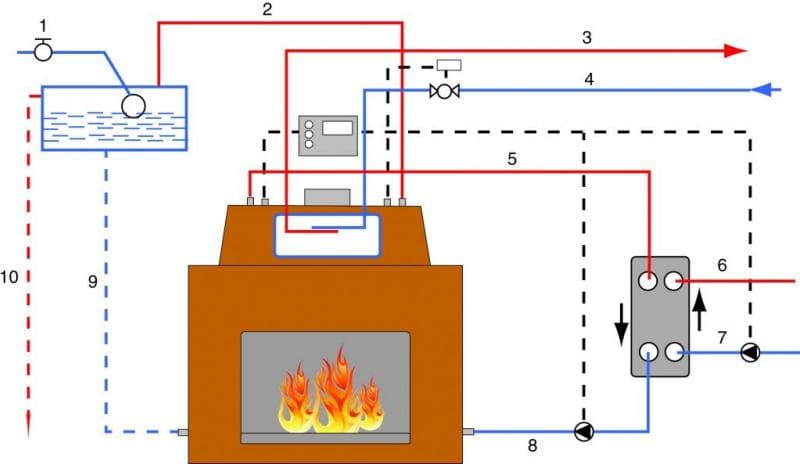

Диаграма на циркулация на водата във веригата

Системата за отопление на вода в къщи е изградена с естествена (гравитационна) или принудителна циркулация на охлаждащата течност. Ако е направена на базата на печка на дърва, тогава е най-добре да се даде предпочитание на първия вариант..

Схемата на свързване с естествена циркулация на водата е по -евтина в сравнение с принудителния аналог и също така, за разлика от нея, не изисква захранване

Препоръчва се да се оборудва отопление с водна печка само в едноетажни къщи с площ до 150 м2. В този случай тя може да бъде направена гравитационна без допълнителни помпи..

Ако е необходимо да се затопли вила на няколко или повече етажа, тогава е по -добре да се извърши това на базата на по -мощен котел. Пещ за такива сгради ще трябва да бъде построена просто огромна, която е скъпа за изпълнение. И количеството гориво ще трябва да се вкарва в него всеки път, значително. И това е силно обезкуражено поради повишения риск от пожари..

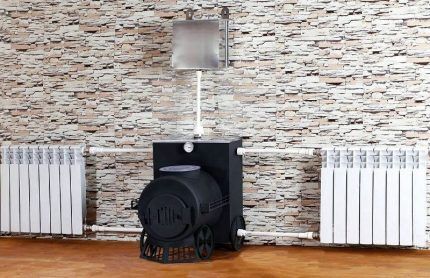

Класическата пещна отоплителна система с естествена циркулация на водата се състои от:

• топлообменник като част от печката;
• контур от метален тръбопровод;
• радиатори (обикновено се заменят с дебели тръби в помещенията);
• разширителен резервоар.

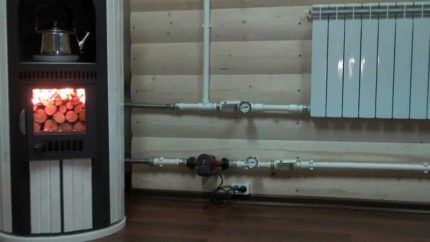

Ако е решено да направите отопление на вода в селска къща със собствените си ръце, тогава е по -добре да го проектирате според тази схема. Инсталирането и изчисляването на тази опция е по -лесно да се извърши, отколкото при принудително движение на вода..

Система с циркулационна помпа е по -подходяща за котли, на базата на печка тя губи повишената си ефективност при пренос на топлина

Ако котелът е автоматизиран и нагрява водата постоянно, когато е необходимо, тогава печката на дърва се нагрява веднъж или два пъти на ден. В тези моменти охлаждащата течност в пещта се нагрява, за да отделя топлина на помещенията. След това е безсмислено да го карате с помпа през тръбите на веригата. Както и да е, нищо в студена пещ не загрява водата.

Правейки избор в полза на печка на дърва или въглища, собствениците на частни къщи обикновено очакват да получат автономна отоплителна система. Ако поставите помпено оборудване в него, което изисква захранване от електрическата мрежа за работа, тогава ще бъде трудно да се говори за автономност.

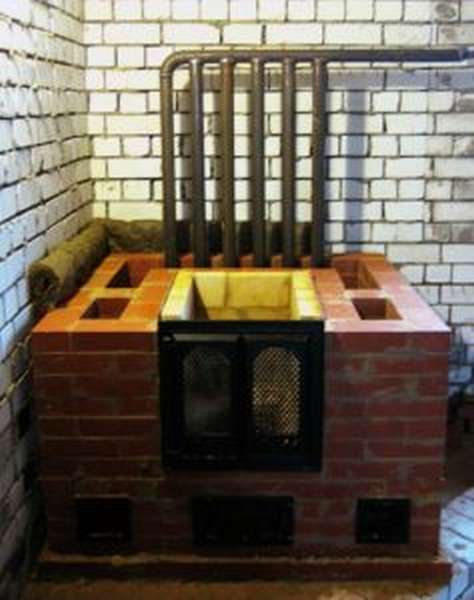

Печка – тухлена или метална

Тухлена печка се загрява по -дълго, но също така отдаде топлина на пространството около нея по -дълго. Напротив, аналогът от стомана се нагрява бързо и охлажда също толкова бързо, след като горивото изгори. Този проблем е частично решен поради наличието на големи обеми охлаждаща течност във водния кръг..

Въпреки това, колкото повече вода трябва да се съхранява в системата, толкова по -скъпа е тя по отношение на материалите..

Метална печка с водна намотка за отоплителния кръг в частни къщи е разрешено да се поставя директно върху дървен под, без да се подрежда специална основа

Стоманена печка за отопление на вода с мощност 5-15 kW-без гориво и вода, това е конструкция с тегло 100-300 кг. Такава бурканска печка може безопасно да се постави върху подсилени трупи. Основите на пещта трябва да се изливат, когато печката тежи повече от 700–800 кг. Сега, ако е тухлена, тогава определено е невъзможно да се направи без конкретна работа..

В сравнение с метална, тухлената печка тежи повече, струва повече и е по -трудна за инсталиране. Той обаче има по -висока ефективност и по -малък риск от замръзване на веригата с пукване на тръби поради образуването на лед вътре. Ако е решено да направите всичко старателно за себе си и постоянно пребиваване, тогава се препоръчва да спрете избора на тухлената версия.

Тръби – неръждаема стомана или метал -пластмаса

Ако отоплителната система е изградена на базата на котел с гореща вода, тогава е позволено да се обвърже не само със стоманени тръби, но и с металопластични и полипропиленови тръби. Ако обаче водата се нагрява от печка на дърва, тогава веригата с охлаждащата течност от нея трябва да бъде създадена само от неръждаема стомана.

При голямо полагане на дърва за огрев водата в намотката на пещта може бързо да се нагрее до 100 градуса и да заври, само стоманата може да издържи такива температури за дълго време

Металопластикът е проектиран да работи с топлоносител, загрят до 90-95 ° С. За кратко време е в състояние да издържи нагряване до 110-120 ° С. В същото време автоматизацията на котли и котли първоначално не позволява водата да се затопли до такива степени. За подово отопление той загрява до 30–45 ° С, а за батерии до 60–65 ° С.

Въпреки това, в случай на печка на дърва, температурите под сто не са просто възможни, но далеч не са необичайни. Не се препоръчва да рискувате и да играете на руска рулетка, докато завързвате тази фурна с металопластични тръби. Най -добре е да се даде предпочитание на по -надеждна неръждаема стомана.

Освен това дюзите за свързване на тръбите на веригата, излизащи от горивната камера от намотката, определено ще се нагреят до много високи температури. По -малко от половин метър ги дели от открития огън. Опасно е свързването на всякакви пластмасови тръби към тях поради риска от разтопяването на последните..

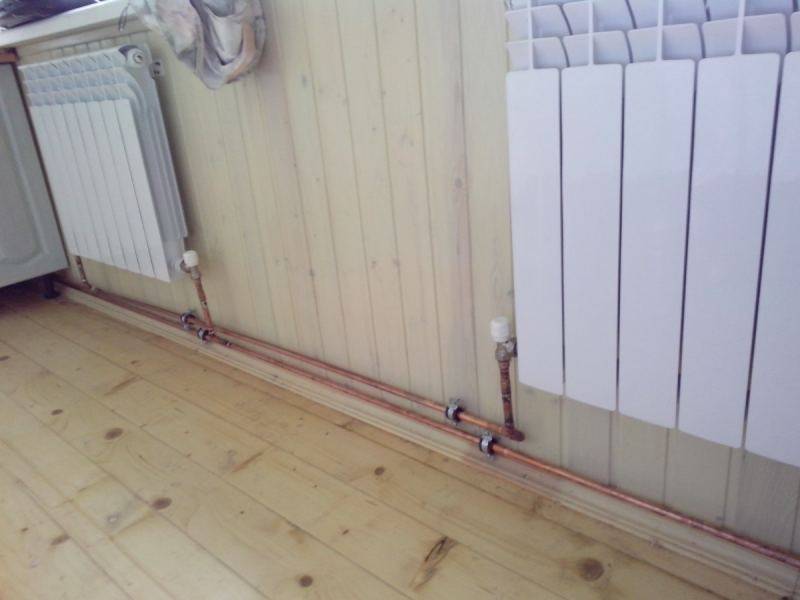

Разсейване на топлина – радиатори или регистър

Топлината се подава от печката до отоплителния кръг на части за няколко часа, докато дърва или въглища горят в горивната камера. Ако в отоплителната система има малко вода, къщата ще се охлади бързо. Следователно в селата такова отопление обикновено се прави от дебели стоманени тръби, а не на базата на радиатори, по -познати на гражданите. Отоплителният регистър за печки на дърва е просто перфектен.

Класическата схема на отопление с водна печка с естествена циркулация предполага директен контакт на водата с атмосферата през разширителен резервоар, но въздухът в охлаждащата течност е противопоказан за конвенционалните батерии

Тръба от неръждаема стомана с диаметър 80–120 мм, прокарана през къщата, представлява отоплителен регистър, състоящ се от захранване от печката и връщане към нея. В най -отдалечената от камината стая тези линии са свързани помежду си, а в останалите помещения те са положени под формата на два тръбопровода по външните стени..

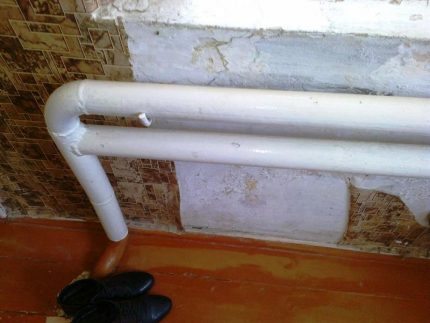

Регистърът изглежда не толкова естетически, колкото радиатора. Но първият вариант е много по -евтин и по -лесен за правене сам, отколкото вторият. За да го приложите, просто трябва да имате опит в боравенето със заваръчна машина..

Площта на топлопредаване за такава верига се изчислява чрез умножаване на PI номера по диаметъра и дължината на тръбата. Освен това при изчисленията е необходимо да се вземе предвид топлинната глава при подаването и връщането, както и вертикалното разстояние между тръбопроводите.

Често обаче такива изчисления не се правят, а се взема тръба с диаметър 80–100 мм и се полага по периметъра на цялата жилищна сграда с контур в задната стая. В този случай топлопредаването се регулира „на око“ и емпирично в резултат на налагане на един или друг обем гориво в пещта.

Не случайно контурите от регистрите, съчетани с водни фурни, са толкова често срещани. Те дори не е необходимо да се изчисляват, достатъчно е да се вземе подходяща тръба и да се заваряват чрез заваряване.

Избираме топлообменник за пещта

Топлообменникът в печката може да бъде изработен от мед, стомана или чугун. По -добре е незабавно да изключите опцията за мед поради високата цена. Запояването на такова устройство самостоятелно е изключително проблематично..

Чугунените батерии трябва да се поставят в камината с повишено внимание – поради температурен удар някои от техните секции могат да се отделят от съседни елементи

Чугунът превъзхожда стоманата по отношение на техническите параметри. Въпреки това изглежда проблематично да направите топлообменник за печка на дърва от него със собствените си ръце. За това можете да вземете само стара батерия. Но тук трябва да се има предвид, че уплътнението между неговите секции ще изгори в горивната камера. И това е директен път към загуба на херметичност и изпускане на вода в горивната камера..

Ако е решено да се направи топлообменник от чугунена батерия, тогава е най-добре да вземете за това моделите MC-110-300 или MC-90-300. Те са малки и лесно ще се поберат в горивната камера. Тяхната нагревателна повърхност за всеки ръб ще бъде около 0,14-0,16 m2.

Въз основа на тези числа можете да прецените колко секции са необходими за определена верига. За всеки 10 квадрата от жилищната площ е необходим 1 kW, което ще бъде приблизително равно на 0,1 m2 от отоплителната площ на чугунен топлообменник.

Ребрата на чугунен радиатор обикновено се свързват с помощта на топлоустойчиви гумени уплътнения. В пещта такова гумено уплътнение ще изгори, трябва да се смени с азбестов кабел

Друг момент при използването на чугунена батерия като топлообменник е проблемът с почистването й от сажди от вътрешността на горивната камера. От време на време горивната камера трябва да се почиства, а релефните ребра на “чугуна” силно ще пречат на това.

Най -оптималният вариант на топлообменника е стомана под формата на:

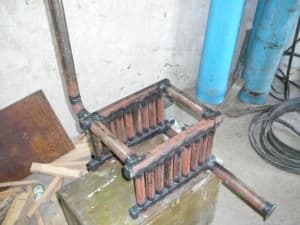

• намотка от няколко тръби;
• ризи от стоманена ламарина.

Изработени са от нисковъглеродна стомана St10 … St20 с дебелина 4–5 мм. Ако вземем тръби, тогава с диаметър 30-50 мм.

Най -лесно е да направите стоманен топлообменник от стоманена ламарина – само повърхността, обърната към вътрешността на пещта към огъня, ще участва в топлообмена

Тръбната версия е по -ефективна по отношение на топлопредаването, но е и по -трудоемка за производство..

За да изчислите топлообменника, използвайте формулата:

Qy = K * (Tcp-Tk)

където:

• K е коефициентът на топлопреминаване на материала (15–20 се вземат за нисковъглеродни стомани и 50 за сив чугун);
• Tcp – средна температура на нагревателната среда в пещта (Tmax + Tmin) / 2;
• Tk – средна температура на топлоносителя (T захранване + T връщане) / 2.

Ако дърва за огрев се изгарят в печката, тогава Tcp = (700 + 300) / 2 = 500 ° С и Tk = (80 + 60) / 2 = 70 ° С. В резултат на това Qy = 15 * (500-70) = 6450 kcal / час. Тоест, приблизително 7,5 kW / h ще бъдат освободени на квадратен метър от повърхността на топлообменника, обърнат към огъня..

За въглищата изчисленията са както следва – Tcp = (1000 + 600) / 2 = 800 ° C и Tk = 70 ° C. Qy = 15 * (800-70) = 10 950 kcal / час = 12 734 W / час. Квадратният метър от повърхността на топлообменника ще даде около 12,7 kW / h.

След това разделяме необходимата мощност за отопление на конкретна къща на изчислената цифра, в зависимост от плановете за използване на определен вид гориво.

Например, за вила от 150 м2, имате нужда от около 15 kW. Ако ще се отоплява с дърва, тогава е необходим топлообменник с площ на топлообмен 15 / 7,5 = 2 m2. Това е повърхността, която е обърната към пламъка и се нагрява.

Ако е избрана тръбна намотка, дължината й се изчислява по формулата:

S = 2 * 3,14 * D * L

където:

S – изчислена площ;

D е диаметърът на тръбите;

L – необходимата дължина.

Още по -лесно е да се изчислят параметрите на стоманена ламарина, обикновено тя се състои от два правоъгълника отстрани на горивната камера.

Процес на инсталиране на водния кръг

За ефективната работа на оборудване за система за отоплителна вода е необходимо да се инсталира така наречения регистър, който е котел или топлообменник. Често се нарича и серпантин. Поставяне на такъв регистър в пещта.

Схемата за отопление на водна печка за частна къща се състои от следните елементи:

• горивна камера;
• пепелник;
• запечатана врата на фурната;
• люк за почистване на фурна;
• специална повърхност за нагряване на фурната;
• инжектор;
• порта;
• фреза;
• конвективни тръби;
• решетка.

Когато правите контейнер самостоятелно, важно е да имате предвид, че за закрепване на части се използва само заваряване. Когато свързвате отоплителни тръби, трябва да използвате специални свързващи елементи под формата на фитинги, съединители и други

Използването на този тип строителство за къщата ще направи възможно спестяването на котела, за който материалите за производство ще бъдат много по-евтини, отколкото ако купувате готов. Най -оптималният вариант е да се използва конвенционална метална тръба за нагряване на вода, в която просто се правят отвори за изходите и входовете на тръбопровода.

Монтираме и монтираме оборудване

Възможно ли е сами да изградите такава отоплителна система? Ако имате опит в изграждането на печки и тухлена зидария, тогава можете. Първо подгответе най -важната част от печката – намотката, която може да бъде закупена в готов вид или заварена с помощта на тръби или ламарина. Ако сами изграждате печката, тогава, като свържете въображението си, можете да изградите структура, която ще бъде индивидуална за вашия дом и оформление.

Ако нямате достатъчно опит в тази специалност, тогава най -добре е да поверите проектирането и монтажните работи на майсторите на техния занаят. В края на краищата печката е потенциално опасна система за отопление на дома..

Има две възможности за създаване на тази отоплителна система:

• Намотката се монтира в печката по време на строителната фаза на последната.
• Топлообменникът е интегриран във вече издигнатата пещна конструкция.

Използване на радиатор като топлообменник

Последният метод отнема повече време, защото включва анализ на тухлената зидария на печката. В допълнение, горивната част ще бъде намалена след инсталирането на бобината..

Отоплителната система е свързана към бобината чрез гнезда. Те се вкарват в една от стените на печката. Водният кръг при такова отопление има двутръбна система. Окабеляването може да върви нагоре или надолу.

Попълнете отоплителния кръг. Горната точка на линията трябва да бъде оборудвана с резервоар за съхранение, инсталирането на предпазни и въздушни клапани, както и предпазен блок с манометър, е задължително. Когато радиаторите влизат и излизат от фурната, свържете клапаните.

Изисквания за монтаж

Дебелината на водния слой в топлообменника трябва да бъде повече от 4 см, тъй като с по -малка дебелина водата ще кипи.

Стените на намотката трябва да са най -малко 5 мм, а в случай на използване на въглища, дори по -дебели. Неспазването на дебелината може да доведе до изгаряне на стените.

Топлообменникът при никакви обстоятелства не трябва да се монтира близо до стената на пещта. Оставете поне 2 см. Това пространство е необходимо за термично разширение на бобината.

Особено внимание трябва да се обърне на пожарната безопасност на системата. Със сигурност трябва да има въздушни пролуки между печката и дървените прегради, тъй като именно прегряването на дървени конструкции е първата причина за пожари.

Най -добрата облицовка с тухли или други огнеупорни материали.

Правим намотка

Отоплението на пещна вода започва с производството на топлообменник. При определено желание те могат да бъдат оборудвани със съществуваща печка, като я адаптират към размерите на горивната камера. В този случай разходите ще бъдат минимални. По принцип намотката може да има всякакъв дизайн, а основата за нейното производство е стоманена тръба с дебелина на стената 4-5 мм – тази дебелина е необходима, за да се предотврати изгарянето на бобината от изгаряне на дърва за огрев. Възможно е също така да се използва правоъгълна профилна тръба с размер 60×40 mm.

Ако е възможно да се направи топлообменник за отопление на вода с печка за изгаряне на дърва от неръждаема стомана, това е още по -добре – неръждаемата стомана е силно устойчива на корозия. Намотките от огъната медна тръба имат добри характеристики..

Например, намотка може да бъде подредена според чертежа на фигурата вляво. Изработен е от метални тръби с различни диаметри. Тук дървата за огрев изгарят така или иначе вътре в топлообменника и топлината се предава на циркулиращата вода. Ако е необходимо, можете да направите бобината по друг начин. Има и алтернативно решение – в къщата се вгражда тухлена печка с отопление на вода, в която най -простата чугунена батерия действа като топлообменник

Предимства и недостатъци

Конструкциите с вграден топлообменник имат много предимства:

• Системата е енергийно ефективна и икономична. Тухлената зидария не изисква сериозни финансови инвестиции, разходите за тръби и радиатори във всеки случай ще бъдат, а топлообменникът е с порядък по-евтин от готовите котли. При работа с печката разходите за отопление на къщата ще възлизат на няколко хиляди рубли за закупуване на дърва за огрев за зимата.
• Дизайнът на тухлена печка крие грозни елементи; по желание към системата може да се добави камина или декор.
• Отоплението на помещението не зависи от местоположението на конструкцията, радиаторите са инсталирани навсякъде
• Тухлената фурна се охлажда дълго време, водният кръг ще бъде горещ още няколко часа след изгарянето на дървата за огрев.

Някои публикации се позовават на предимствата на системата с воден кръг като на възможността за инсталирането й във вече завършена пещ, което по принцип е възможно, но на практика тази опция е свързана с голям брой проблеми, които трябва да бъдат решени.

Разглобяването и последващото сглобяване на фурната е най -необходимото нещо, което трябва да направите. Цената за коригиране на неправилно настроен регистър е сравнима с цената на нова печка, затова се свържете с професионалистите за такава работа..

Недостатъкът на този дизайн е продължение на неговите предимства, за да направите сами печка от топлообменници, е необходим опит, както при полагане на тухли, така и при инсталиране на отоплителни системи. Ако опитът идва с годините и количеството проучен материал, тогава при изграждането на пещ с воден кръг трябва да се вземат предвид неговите недостатъци:

Огнището е пожароопасен елемент, необходимо е да се вземат мерки за предотвратяване на проникването на огън върху запалими предмети;

Печката заема значителна площ от къщата, предварително проектирайте стаи, включете голям отоплителен блок в дизайна на стаята;

Температурата близо до печката винаги ще бъде по -висока, отколкото в останалата част на помещението;

Процесът на нагряване на фурната не може да бъде спрян незабавно. Ако използвате система със затворен кръг и кръгова помпа, прекъсването на захранването (дори кратко за няколко минути) и спирането на помпата ще доведе до кипене на водата в топлообменника. За да избегнете това, осигурете комбинирана система за движение на водата във веригата.

Ако отоплителната система се използва нередовно, водата трябва да се източи от нея, което води до преждевременно износване на цялата конструкция. В противен случай водата ще замръзне, което ще доведе до унищожаване на целия комплекс от устройства..

Не можете да запалите печката без вода във веригата.

Това ще доведе до унищожаване на регистъра и реконструкция на пещта, за да се използва пещта през лятото, без “включване” на батерията, се използват оригиналните проекти на инсталацията на топлообменници.

Съществува риск от отравяне с въглероден окис, тъй като при всички отоплителни средства на твърдо гориво трябва да се обърне специално внимание на правилното производство на комина.

Изработването на отоплителна система в къщата на базата на печка с топлообменник и батерии е икономически изгодно решение, но е необходимо да се подходи компетентно към проектирането и строителството, като се вземат предвид всички нюанси на работата.

недостатъци

Въпреки многото предимства, устройството на нагревателния елемент върху коминната тръба има и недостатъци. Един от тях, най -важният, е рязкото понижаване на температурата на дима на мястото, където е инсталиран топлообменникът. Това може да застраши влошаване на сцеплението и образуване на кондензат, увеличено отлагане на сажди вътре в тръбата..

Освен това, когато свързвате отоплителна система, например гараж, трябва да изчислите обема на охлаждащата течност, за да избегнете вряща вода и спукване на тръби. Заваръчните шевове трябва да бъдат напълно запечатани.

Всеки дизайн на топлообменника значително увеличава ефективността на пещта. За безпроблемна работа на системата е необходимо да се извършва визуална проверка на всички нейни елементи най-малко два пъти годишно и, ако е необходимо, навременен ремонт, отстраняване на котлен камък, подмяна на уплътненията и други необходими работи по поддръжката. В този случай системите за отопление на вода и отопление ще работят безупречно за дълго време..

Избор на най -добрия вариант

Ще бъде трудно да поставите масивна тухлена фурна във вече построена къща. В този случай отоплението с вода е най -добре организирано на базата на метална печка, която може да се постави върху подсилен дървен под, без да се излива основата.

Въпреки това, ако е възможно да се направи основата според очакванията, тогава трябва да се даде предпочитание на по -надеждна тухлена конструкция на фурната.

Водният кръг около къщата за печка на дърва е най-добре направен от дебели стоманени тръби и с естествена циркулация на охлаждащата течност

Инсталирането на циркулационна помпа и / или хидравличен акумулатор във въпросния отоплителен кръг е загуба на пари и нулева допълнителна полза. Те само ще усложнят инсталирането на системата. И ако светлините са изключени, тези устройства изобщо ще създадат проблеми. Като има предвид, че опцията за отопление без тях в случай на проблеми в електрическата мрежа ще продължи спокойно да отоплява къщата.

Неща, които трябва да запомните?

При естествена циркулация на охлаждащата течност, топлообменникът трябва да бъде поставен над пещта на разстояние 1,5 – 2,5 м. Поради постоянната промяна в геометричните параметри, тръбите не могат да бъдат закрепени към стената достатъчно плътно. Наложително е да се осигури малка празнина.

Важно е да запомните, че ако печката се използва не само за отопление на къщата, но и за отопление на вода, максимум 10% от общото количество генерирана топлина трябва да отиде в топлообменника. Когато използвате конструкция с разширителен резервоар за отопление, обемът на последния трябва да бъде избран така, че водата в него да се затопли до необходимата температура за два часа.

Обратните тръби трябва да имат по -малък диаметър от тръбите за подаване на охлаждащата течност. Материалът, който ще се използва за запечатване на резбови връзки, е избран с достатъчно ниво на топлоустойчивост.

Ако къщата не е предназначена за постоянно пребиваване, а се използва само от време на време, тогава е по -добре да откажете отопление на вода. Препоръчително е вместо вода да се напълни със специален антифриз, ако се планира затоплянето на печката с топлообменник през студения сезон. Това ще попречи на тръбите да се спукат. Не забравяйте, че добавянето на течност за пренос на топлина, когато фурната е напълно загрята, е неприемливо..

Примери за промишлени пещи с воден кръг

Закупуването на готови продукти в някои случаи е по-изгодно от отоплението на печката със собствени ръце с воден кръг в дървена къща.

Причините са следните:

1. Крайният продукт ще бъде по -евтин от изграждането самостоятелно или с участието на специалисти.
2. Конструкциите са създадени въз основа на прототипи, технологията е разработена и собственикът вече няма да може да нарушава оборудването на подреждането, което означава, че рискът от повреда, пожар е намален.
3. Готовите системи са изработени от огнеупорен чугун, стомана, която не може да бъде закупена за образуване на собствена пещ и отоплителна система.
4. Индустриалното предприятие има голям потенциал за производство на конструкции, които отговарят на нормативните изисквания.

Такива пещи запазват дълъг гаранционен срок, по-лесно се сглобяват на място, комплектът вече включва готови стандартни проекти, които могат да се ръководят при създаване на нова отоплителна система или интегриране в стара конструкция.

Отоплителен котел за твърдо гориво Армада 20

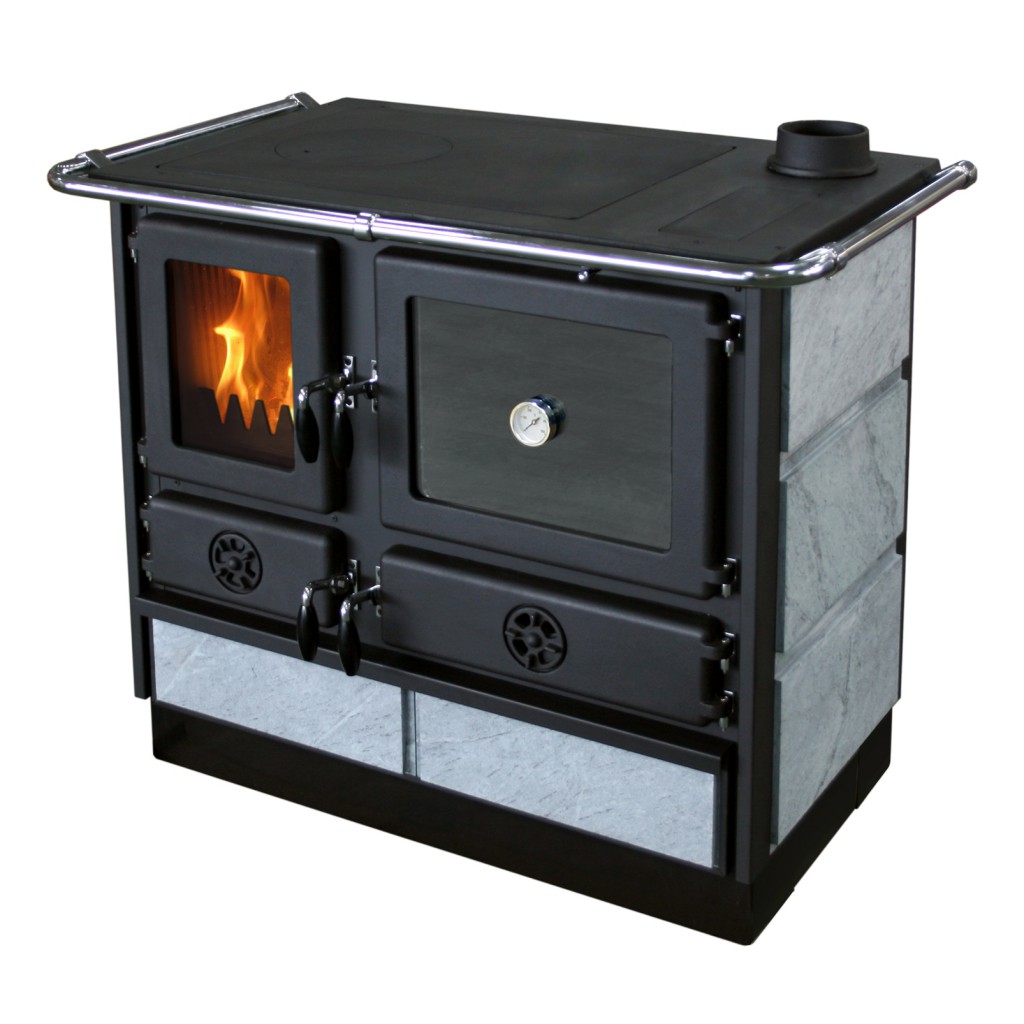

Също така продукт от руски производител, който е печка с воден топлоносител. Характеристиките на Armada 20 са дадени в техническата документация и зависят от размерите на конструкцията..

Особености:

1. Топлообменникът е оборудван с голям брой тръби, поради което общата площ за отвеждане на топлината е много по -голяма от обема на топлоносителя. Тази функция осигурява значителен топлообмен.
2. Вратата е завършена с термоустойчиво стъкло.
3. Повърхността на котела е оборудвана с котлон, така че този котел за отопление на печка за частна къща може да функционира като печка.
4. Горната част на горивната камера е подвижна, което улеснява почистването на конструкцията и комина от сажди.
5. Външните части на топлообменника действат като въздушен конвектор.
6. Котелът е предназначен за изгаряне на твърди горива.
7. Невъзможно е стартирането на оборудването без вода.
8. Дизайнът е вграден в отворена, затворена отоплителна система с работно налягане не повече от 3 МРа.

Фурната с воден контур Armada 20 може да се използва като отоплителна система за голяма къща, използвана за отопление на вода, готвене.

Препоръки за строителни дейности

При изграждането на печка с котлон и воден кръг е необходимо да се спазват следните стандарти:

• Печката и близките повърхности трябва да бъдат разделени на безопасно разстояние. За тази цел пред горивната камера се монтира допълнително метален лист за защита на пода и преградите..
• За да направите зидарията възможно най -здрава, подсилете всеки 4 -ти тухлен ред с метални щифтове.
• Като монтажна смес се използва глинен разтвор със средна пластичност. Разточена от него малка топка не бива да се напуква и да се разпада, когато удари пода.
• Коминът трябва да има височина най -малко 5 м: наличието на облегалка за глава е предпоставка. Този елемент е предназначен да предпазва комина от климатични валежи и запушвания. Освен това спомага за увеличаване на сцеплението и украсява сградата..

Изграждането на печка за къща с бойлер „направи си сам“ обикновено не създава особени трудности. Доста често можете да намерите метални конструкции, които не отстъпват на тухлените по отношение на външната естетика. Такъв продукт може значително да украси интериора на дома. За изграждането на тухлени фурни се избира специален строителен материал. Най -добрият вариант са керамични червени тухли от тип керамика. Те се отличават с еднакъв цвят и метален звук при почукване..

Проект за мини фурна с котлон

Руската печка за отопление и готвене “Teplushka” с допълнителна горивна камера е с мощност 3,5 kW. Съоръжението е предназначено за отопление на малка къща или лятна вила с площ 30-40 м², както и за готвене през зимата и лятото. Малкото нагревателно устройство е показано на чертежа..

Мини фурната може да работи в 3 режима:

1. Лятно бягане. Отваряме клапаните 1, 2 и 3 (вижте снимката), зареждаме потопа с дърва за огрев. Газовете веднага преминават през главния канал в тръбата, печката се нагрява. Амортисьор № 3 играе ролята на ауспух.
2. Зимна горивна камера. Използвайте отново долната камера, затворете клапана №1. След това продуктите от горенето се придвижват през пещта и газопроводите в подпещта, излизат през канала към предната страна и по-нататък в главния комин. Цялото тяло на пещта се нагрява, отдолу нагоре.
3. Камината на руски. Запалваме дървата за огрев в тигела, отваряме затворената врата и капак № 3, капаците 1 и 2 са затворени. Димът отива в хайло и главния комин, само леглото се отоплява. За пълно отопление затваряме вратата, отваряме клапата No 2 – газовете ще преминават през долните канали на печката.

Поради ефективността и относително ниската цена на материалите, мини печката може спокойно да се нарече икономка. Един недостатък е малкият размер на леглото. Максималната височина на сградата е 2,1 м, в зоната на припокриване – 147 см.

Строителни материали и аксесоари за печки

За да направите руска мини фурна със собствените си ръце, трябва да закупите компоненти и материали:

• плътни керамични тухли – 670 броя (коминът се разглежда отделно);
• шамотни тухли за пещта – 25 бр. (марка SHA-8);
• шамотен блок марка ШБ -94 или подобен по размер – 1 бр .;
• вратата на устието на основната камера 25 х 28 см, възможно е с огнеупорно стъкло;
• товарна врата 21 х 25 см;
• врата за пепел 14 x 25 см;
• две решетки с размери 300 х 250 и 220 х 325 мм;
• дървен шаблон – кръгъл – с радиус 460 мм, дължина – 65 см;
• чугунен котлон за 2 горелки 71 x 41 см;
• 3 ключалки: 13 x 25 cm – 2 бр., 260 x 240 x 455 mm – 1 бр. (степен ZV-5);
• равен ъгъл 40 х 4 мм – 3 метра;
• стоманен лист с дебелина 1 мм за рафта в печката;
• поцинкована мрежа за армировка, клетка 3 х 3 см – 2,1 м .;
• каолинова вълна, велпапе.

Полагането на червена тухла се извършва върху пясъчно-глинен разтвор. При издигане на комин е позволено да се добави цимент М400. Огнеупорни камъни се поставят върху различен разтвор – шамотна глина, хоросан и други подобни.

Курс на зидария – инструкции стъпка по стъпка

Под пещта се отлива стоманобетонна или развалинна бетонна основа, чиито размери са с 10 см по -големи от размерите на конструкцията. Започнете строителството, когато бетонът достигне 75% здравина; при нормални условия процесът на втвърдяване ще отнеме около 2 седмици. Това предполага средна дневна температура на въздуха от +20 ° C и правилна грижа за монолита.

След като подредите хидроизолация от 2 слоя покривен материал, направете първия ред в непрекъснат (ще са необходими 40 тухли). Как да сгънете печката според поръчките, четем по -нататък:

На 2-3 нива се образува камера за пепел, монтира се почистваща врата и се изграждат колони, които поддържат дъното на пещта. Четвъртият ред продължава основните стени на печката, камерата за пепел е покрита с нарязани камъни.

Редове 5-6 образуват основния димен канал и дъното на подовата настилка от огнеупорна тухла. Решетката се поставя без хоросан, отгоре се поставя ред шамотни камъни, поставени на ръба.

На 7 -мо ниво са монтирани товарна врата и вертикален летен вентил. 7-9 реда се полагат по схемата, в края шамотната тухла е покрита с каолинова вълна (маркирана в зелено)

Моля, обърнете внимание: на седмото ниво има укрепване на стените със стоманена мрежа.

Редове 10 и 11 частично припокриват газопроводите и долната отоплителна камера, поставят се решетка за тигела и готварска печка. 12 -ият ред започва да образува основната горивна камера, на 13 -ти е прикрепена врата към устието на пещта.

14-17 реда са положени според схемата, ъглите са монтирани, за да покрият отвора за варене

На 18-то ниво са покрити стоманени профили, сводест свод с радиус 46 см е изграден от клиновидни камъни.

Нива 19, 20 са направени по схемата, кухината между свода и стените е запълнена с пясък или запълнена с дебел зидарен разтвор. Когато пълнителят изсъхне, се поставят 21 реда – припокриване.

От 22 -ри до 32 -ри нива се изгражда предната част на нагревателя. На 24 -ия ред се поставят и двете клапани за дим, на 25 -и – железен рафт с размери 42 х 32 см. След като поставите 29 -то ниво, покрийте печката със същия лист.

За да разберем конструкцията до най -малките детайли, предлагаме да гледате видео с подробна демонстрация на зидарията на всеки ред и обясненията на капитана:

Топлообменник за БГВ. Плосък топлообменник за частна къща: описание, характеристики и прегледи

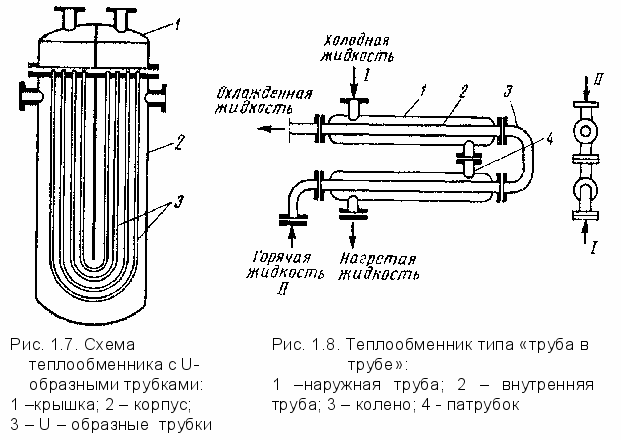

Дизайнът от черупка и тръба, притежаван от топлообменника, където средата се движи една към друга през тръбите, е нещо от миналото. Това много обемисто устройство функционираше доста ефективно, но не успя да се похвали с впечатляваща консумация на нагрятата среда. Той е заменен от нови агрегати, които са високоскоростни пластинчати топлообменници.

общо описание

Ако решите да оборудвате БГВ, пластинен топлообменник ще ви помогне в това. Структурно новите агрегати се различават от предшествениците на корпуса и тръбата. Площта на основата на обмена и топлинната енергия в последната е станала по -голяма поради увеличаването на размера на бобината, това е довело до по -впечатляващи размери на устройството. В новия топлообменник тази цел се постига чрез увеличаване на броя на плочите със същата площ. Дизайнът има същата мощност, но размерите му са 3 пъти по-малки в сравнение с корпуса на тръбата. В този случай устройството е в състояние да осигури по -голям дебит на нагрятата среда. Това включва вода, която се консумира за нуждите на топлата вода. Това доведе до появата на второто име на устройството, което звучи като високоскоростно. При инсталиране на БГВ трябва да се използва пластинен топлообменник. Ако говорим за най -простия дизайн, тогава той ще има дюзи, разположени от две различни страни на устройството. Между плочите, които са разположени на две водачи, можете да видите редица плочи, между тях има гумено уплътнение. За да се увеличи обменната повърхност, всяка плоча е с релефно гофриране. Трябва да се отбележи, че свързващите тръби могат да бъдат разположени и от едната страна на уреда, на предната плоча, но това няма никакъв ефект върху принципа на работа на топлообменника..

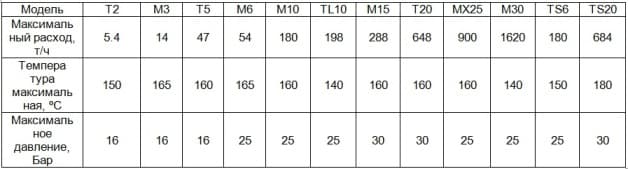

Основни технически характеристики

Ако решите да оборудвате БГВ, пластинен топлообменник ще бъде абсолютно необходим за вас. Уплътненията и плочите могат да бъдат изработени от голямо разнообразие от материали, изборът им ще зависи от предназначението на устройството, тъй като обхватът на използване на такива топлообменници е много широк. Тази статия обсъжда системи за захранване и отопление с топла вода, където те действат като оборудване за топлоенергия. Ако за тази област се използват плочи, те са изработени от неръждаема стомана, докато основата на уплътненията е NBR или EPDM каучук. Първият случай се отнася до топлообменник от неръждаема стомана, който може да работи с охлаждаща течност, загрята до 110 градуса. Ако говорим за втория случай, тогава водата може да се нагрее до 170 градуса.

За справка

Тези топлообменници се използват за различни технологични процеси, в този случай през тях протичат алкали, киселини, масла и други среди. В този случай плочите са изработени от никел, титан и всякакви сплави, като за уплътненията основата е азбест, флуороеластомер и други материали.

Отзиви на потребителите относно избора и изчислението на топлообменник

Пластинчатият топлообменник за БГВ трябва да бъде избран и изчислен с помощта на софтуер. Според потребителите трябва да се вземат предвид някои основни параметри, сред които началната температура на водата, дебитът на охлаждащата течност, необходимата температура за нагряване на течността, както и дебитът на нагрятата среда. Водата може да действа като нагряваща среда, която ще тече през пластинен топлообменник, предназначен за системи за водоснабдяване, нейната температура достига 95 или 115 градуса. Ако говорим за пара, тогава температурата й достига 180 градуса. Това ще зависи от вида на използваното котелно оборудване. Потребителите подчертават, че размерът и броят на плочите трябва да бъдат избрани така, че изходната вода да достигне максимална температура от 70 градуса или по -ниска..

Прегледи на някои от предимствата на пластинен топлообменник

Плоча топлообменник за топла вода, според потребителите, има много предимства. Това се изразява не само в способността да се осигури впечатляващ дебит, но и в доста скромен размер. Освен всичко друго, обхватът на избраните обменни зони и дебитите на описаната единица е много широк. Най -малките имат площ от един квадратен метър или повече и са проектирани да изтичат 0,2 кубически метра течност за 1 час. Най -големият топлообменник за битова гореща вода с площ 2000 квадратни метра, докато дебитът е 3600 кубически метра на час..

Прегледи за изпълнението на топлообменните агрегати

Потребителите подчертават, че по отношение на изпълнението описаните единици могат да бъдат от следните типове. Необходимо е да се подчертаят сгъваемите, които са най-често срещаните, те позволяват висококачествена и бърза поддръжка и ремонт на високоскоростен топлообменник. Домашните занаятчии разграничават заварени и запоени устройства, нямат гумени уплътнения, а плочите са здраво свързани помежду си, те се поставят в неразделна кутия по време на производствения процес. Ако изберете пластинен топлообменник за битово горещо водоснабдяване, тогава според майсторите трябва да предпочитате споен топлообменник, който може да бъде адаптиран за отопление и охлаждане на вода.

Отзиви за тръбопроводите на топлообменника

Ако предпочитате пластинчатия топлообменник Ridan за БГВ, тогава ще бъде възможно да го инсталирате по същата технология, която се използва за други подобни агрегати. Най -често инсталирането на такова отоплително и електрическо оборудване включва наличието на отделно котелно помещение, което се намира в жилищна сграда. Можем да говорим и за промишлени предприятия, както и за отоплителни точки на централизирани системи за топлоснабдяване. Основната цел, според майсторите, е да се получи топлоносител за нуждите на топлата вода, докато температурата на водата няма да надвишава 70 градуса. Ако трябва да се използват високотемпературни и парни котли, температурата на охлаждащата течност трябва да бъде 95 градуса или по-ниска. Тъй като топлообменникът има ниско тегло и размери, според потребителите инсталирането му е доста просто, но мощните агрегати осигуряват основа.

Както и да е, фундаментните стълбове трябва да се излеят, с тяхна помощ апаратът може надеждно да се укрепи на негово място. Охлаждащата течност трябва да се подава към горния разклонител, а връщащата тръба трябва да бъде свързана към фитинга, разположен под нея. Майсторите съветват да подадете нагрятата охлаждаща течност към долния разклонител, водата ще излезе през горната.

Водоснабдителната верига трябва да има циркулационна помпа, която се намира на захранващата тръба. Ако спазвате правилата за монтажни работи, тогава в допълнение към помпата трябва да има паралелно оборудване със същата мощност..

Доставка на студена течност

Студената вода трябва да се подава под високо налягане, в противен случай източването няма да бъде завършено. Топлата вода трябва да се излее от котела, а специална тръба за това е на голяма надморска височина. При ниско налягане на студена вода горещата вода остава в резервоара, като не се издига до изходящата тръба от нагревателя. Благодарение на монтажа студената вода, постъпваща от дъното, остава в долната част на котела за отопление на вода Leroy Merlin.

Цена

Ако имате нужда от пластинен топлообменник за БГВ, чиято цена може да варира от 12 000 до 25 000 рубли, тогава първо трябва да се запознаете с технологията за инсталиране. Едва след това експертите препоръчват да започнете избора на конкретен модел устройство. Това е единственият начин да направите правилния избор на устройство, което ще работи с високо ниво на ефективност..

Как да избегнем грешки

Невъзможно е директното свързване на централната охлаждаща течност към отопляемите подове, тъй като това може да ги деактивира за кратко време. Някои причини като високо налягане в системите за централно отопление и високи температури могат да доведат до такива последици. В допълнение, охлаждащата течност съдържа много разтворено желязо и химикали..

Серпентина като златен стандарт

Широко се използват регистри от този тип, основата на които се формира от оформени тръби със среден диаметър 40-50 мм. Формата му е подобна на L-образна решетка. Профилните тръби могат да бъдат заменени с продукти с малка площ на напречното сечение. Нагрятата вода се обработва и отстранява от двете страни на конструкцията. Изходната точка се избира, като се вземат предвид всички характеристики на пещта и положението на тръбите в отоплителната мрежа.

На какво да се обърне внимание при избора

Разбира се, основната роля винаги се дава на цената на продукта. Изборът на материал влияе значително върху дизайна на системата. Следва въпросът за възможността за производство.

Последната стъпка ще бъде местоположението на фурната. И тук е важно да се вземе предвид крайната цел – независимо дали имате нужда от печка за отопление и готвене или отопление за къщата, печка за баня или отопление на гараж. И двата варианта се нуждаят от собствен подход.

Забележка: Необходимо е специално да се вземат решения за такива нюанси като: каква площ трябва да се затопли, дали ще има паралелно подаване на топла вода, колко гориво може да се изразходва и т.н..

Следователно, избирайки подходящата опция за дизайн, вие се фокусирате върху финансовото състояние, наличието на материал, необходимостта.

Така например, за баня е необходим сложен вариант. Тук основната задача е да затоплите 2 стаи и да загреете водата (парна баня, съблекалня и душ). Така че, най -подходящият за това би бил намотка за фурната и нагряване на вода..

В дървени къщи по правило се използва универсален дизайн на печка за отопление и готвене. Най -често срещаният тип се счита за намотка с резервоар. Той е лесен за използване и може да се справи с много задачи като отопление, топла вода и готвене..

За отопление на гаража, домашен хоризонтален топлообменник от наличните инструменти е перфектен. Тук може да се използва радиатор за кола, стара чугунена батерия и др.

Основните нюанси на създаването на бобина със собствените си ръце

Има няколко правила, които трябва да имате предвид, когато създавате своя собствена бобина:

• В топлообменника могат да се образуват кухини, които не трябва да са повече от пет милиметра. В противен случай, чрез излагане на горещи газови пари от фурната, водата може да заври в устройството;
• За намотката се вземат тръби с дебелина над три милиметра, в противен случай, при по -малък размер на стената на тръбата, елементите могат да изгорят;
• С вътрешното разположение на устройството между отделението на пещта и топлообменника, трябва да се остави празнина от дванадесет милиметра, за да се попълни възможното разширяване на металните части по време на нагряването на водата.

Характеристики на използване

Най -често печката в къщата служи само за отопление на помещенията. Също така мнозина го използват за осигуряване на топла вода. И тук топлообменникът трябва да получава до десет процента от цялата топлина, генерирана от пещното отопление..

За производството на намотка трябва да използвате само висококачествени тръби с подходящ диаметър, само тогава ще бъде осигурено оптимално отопление на всички помещения в къщата. Този въпрос е много важен. Както и избора на материал, който задължително трябва да е устойчив на високи температури..

Използването на намотка е най -целесъобразното и оптимално решение за отопление на голяма къща с печно отопление..

Бобини от ламарина

Дебелината на стоманата за този тип топлообменник трябва да бъде най -малко 5 мм. Дизайнът също така използва профил 60 х 40 мм и дюзи 50 мм, които служат за вход и изход на вода. Размерът на топлообменника зависи пряко от дължината на горивната камера на вашата печка..

Ако се планира вграждане на стоманен топлообменник в отоплителна и кухненска печка, тогава би било по -целесъобразно конструкцията да се изгради по такъв начин, че горещият газ да тече около горния рафт на топлообменника и да излиза в циркулацията на дим, разположена в предната част на бобината. В този случай може да се монтира плот над намотката..

Освен това има възможност за производство на топлообменник от стоманена ламарина под формата на книга, свързваща стените на топлообменника с тръби или профил. В този случай регистърът няма горен рафт и за по -добра циркулация могат да се добавят свързващи тръби в горната част на регистъра. Входът и изходът могат да се извършват както на гърба на топлообменника, така и на страничната стена.

Топлообменник с медна тръба „направи си сам“

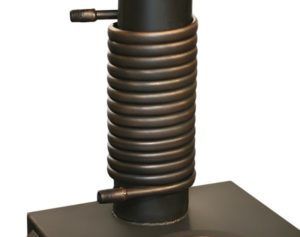

Това устройство е намотка от медна тръба, която се увива около комина. Той се нагрява бързо и въздухът, който се движи вътре, става топъл. За да се осигури висока ефективност на тази система без използване на помпа, дължината на бобината не трябва да бъде повече от 3 m.

Такава структура може да бъде направена с аргоново заваряване. Допуска се опцията за закрепване с помощта на калай. В този случай всички повърхности трябва да бъдат обезмаслени с фосфорна киселина..

В краищата на медната тръба трябва да има външна резба за свързване на отдалечен резервоар за вода. Тя трябва да бъде разположена над бобината, за да се осигури максимална производителност на системата..

Избор на материал

Бобината традиционно се прави от тръба, чиято дължина и диаметър се определят от желаното ниво на топлопреминаване. Ефективността на конструкцията ще зависи от топлопроводимостта на използвания материал. Най -често използваните тръби са:

• мед с коефициент на топлопроводимост 380;
• стомана с коефициент на топлопроводимост 50;
• метал-пластмаса с коефициент на топлопроводимост 0,3.

Мед или метал-пластмаса?

При същото ниво на топлопреминаване и равни напречни размери дължината на металопластичните тръби ще бъде 11, а стоманените тръби ще бъдат 7 пъти по-дълги от медните.

Ето защо е най -добре да използвате отопечена медна тръба за направата на намотка..

Търсим импровизирани средства

Предвид високата цена на материалите, ще бъде целесъобразно да се обмисли възможността за използване на продукти, които вече са изпълнили предназначението си, но все още не са разработили напълно своя ресурс. Това не само ще намали разходите за производство на топлообменника, но и ще намали времето, прекарано в монтажните работи. Като правило предпочитание се дава на:

• всички отоплителни радиатори, които нямат течове;
• нагреваеми кърпи за кърпи;
• радиатори от автомобили и други продукти с подобен дизайн;
• проточни бойлери.

Топлообменник за зимна палатка DIY

Изработването на топлообменник за палатка със собствените си ръце няма да бъде трудно. Разходите за метал ще бъдат минимални, домашните продукти ще бъдат по -печеливши от техните фабрични колеги. При производството на домашно приготвени продукти не се изисква някаква фантастична точност при спазване на размерите-това не е двуконтурен котел, а най-простият домашен топлообменник за палатка за отдих и риболов в студени зимни условия.

Най -добре е да направите топлообменник за зимна палатка от тръби от неръждаема стомана и алуминий. Ако и двете не са налични, намерете някаква тънкостенна метална тръба с диаметър около 20 мм и ламарина с дебелина 1 мм. Ще ви трябват и заваръчна машина и бормашина с метална бормашина с подходящ диаметър. Сглобяването няма да ви отнеме много време, инсталацията може да се извърши буквално за един ден.

Какво се изисква

• За да направите преносим топлообменник, трябва:
• алуминиева тръба с диаметър 25 мм и дължина 350 мм – 18 бр .;
• поцинкована ламарина с дебелина около 1 мм за производството на корпуса;
• нит с нитове;
• бормашина или пробивна машина и бормашини;
• listogib;
• вентилатор (за предпочитане с контрол на скоростта) и захранване за него.
• Ще ви трябват също чук, длето, сърцевина, измервателен и маркиращ инструмент..

Подготовка на топлообменни тръби

Първата ни задача е да изградим директно самия топлообменник по образ и подобие на неговия аналог с пламъчна тръба. За да направите това, трябва да вземете два правоъгълни разреза от ламарина и да маркирате дупките в него за тръбите за топлообмен. Препоръчваме да направите три реда в шахматна дъска – пет тръби в горния и долния ред, четири тръби в средния ред. Най -трудната задача е да заварите тръбите от двете страни към два метални листа..

Сглобяване на калъфа

След това събираме тялото от още четири сегмента. В горната част правим дупка за комина. Трябва да се помисли, за да може коминът лесно да се свали. Заваряваме горния капак към нашия топлообменник, заваряваме страничните капаци отстрани. Още е рано да се опитвате да затоплите зимна палатка – трябва да направите крака.

Най -добре е краката да са сгъваеми, но можете и без него. Направете ги от тънки метални пръти (тел), докато измервате дължината им, не забравяйте да вземете предвид височината на използваната плочка / горелка. Съответно долната част на нашия топлообменник за зимни палатки не е непрекъсната – има изрез, в който се виждат вътрешните тръби. Чрез този изрез пламъкът и топлината ще проникнат в нашето устройство..

Електрически работи

За работа на топлообменника за зимна палатка е необходим добър вентилатор. Препоръчваме ви да вземете продуктивен охладител с диаметър 120 мм от настолен компютър. Тези охладители имат добра честотна лента и минимални нива на шум. Заваряваме подходящи крепежни елементи към задната част на нашия топлообменник, закрепваме вентилатора, запояваме дълги проводници за свързване към батерията (подходящ е ShVVP 2×0.75).

Сега всичко е готово за стартиране на топлообменника. Поставяме го в зимна палатка, свързваме комина и го извеждаме, поставяме печката / горелката отдолу. Свързваме газовата бутилка, запалваме газа, включваме охладителя и чакаме затопляне. До изгарянето на метала е възможна неприятна миризма. След 10-15 минути нашето устройство ще влезе в режим на работа – регулирайте температурата на въздуха, като регулирате печката / горелката.

Долу:

От поцинкования лист огъваме долната част на тялото, като търкаляме частта отстрани на горелката или от двете страни.

Частта трябва да заема половината от долната площ, газова печка ще бъде поставена под другата.

Ние правим вентил за тръбата, за да намалим топлинните загуби.

Ние огъваме капака и правим отвор за вентилатора, който ще разпределя топъл въздух през палатката и го фиксира.

Фиксираме капака с вентилатора с нитове.

Ние правим краката толкова високо, че огънят на газовата печка е по -близо до алуминиевите тръби.

Свързваме източника на захранване към вентилатора, газовия цилиндър към горелката в съответствие с мерките за безопасност и поставяме пластмасовата тръба върху металната и я изваждаме от палатката.

За да се намалят топлинните загуби, е възможно да се организира всмукване на въздух за горелката отвън – донесете втората тръба от улицата до горелката. Студеният въздух, заобикаляйки топла стая, ще влезе в комина заедно с въглеродния окис.

Комин

Устройството за отстраняване на продуктите от горенето от палатката е неразделна част от отоплителната система. За да го инсталирате, в горната стена на корпуса се изрязва отвор и изходната тръба се заварява. Самият комин е монтиран от отделни тръбопроводи с дължина около 60 сантиметра.

Диаметърът му трябва да бъде най-малко 60-80 милиметра, а стената-0,8-1,0. Общата дължина на комина трябва да бъде приблизително половин метър над покрива на палатката..

За стабилна работа на топлообменника, върху тръбния лист трябва да се монтира вентилатор, за който често се използват компютърни охладители. Те са доста продуктивни и работят почти безшумно. Трябва да заварите крепежни елементи към кутията на правилните места и да фиксирате вентилатора с винтове. Работи на батерия.

Печката е монтирана в палатката, коминът е монтиран, захранването е свързано, след което може да се стартира. В първите 10-15 минути в палатката може да се появи неприятна миризма на горящ метал. Стаята трябва да се проветри и впоследствие да се затопли до комфортна температура..

Видове топлообменници за отопление на палатки

За да се повиши и поддържа температурата на въздуха в палатката на достатъчно ниво, се използват различни видове отоплителни устройства..

Алкохолни свещи

Те могат да се използват в една палатка при външна температура до -5 градуса. За да затоплят по -просторно помещение, тяхната мощност не е достатъчна..

Нагреватели на газ

Източникът на гориво в този случай е петлитров газов цилиндър, а източникът на топлина е газова горелка, често оборудвана с конвектор. Такива нагреватели се използват не само като генератор на топлина, те могат да се използват за готвене или затопляне на храна.

Основният му недостатък е големият разход на гориво. Следователно те се използват на места, достъпни за достъп на превозни средства. Преносимите газови нагреватели не са пожаробезопасни, те са най -честата причина за пожари..

Твърдо гориво

Тези топлообменници бяха едни от първите устройства от този тип. В крайна сметка дървата за огрев, а впоследствие и въглищата, са най -древният вид гориво. Такива нагреватели все още са популярни на места, където има гора. За да работи устройството, достатъчно е да съберете дърва за огрев. През зимата мъртвата дървесина е идеална за тези цели..

Има топлообменници с различни сгъваеми конструкции, които могат да се транспортират в превозно средство. От недостатъците трябва да се каже за необходимостта от постоянен мониторинг и редовно полагане на дърва за огрев..

Бензинови нагреватели

Те се използват за отопление от дълго време и дизайнът им остава практически непроменен във времето. Подобни устройства са популярни и поради причината, че специфичното потребление на средства за закупуване на гориво е най -ниското в сравнение с други методи за отопление..

Освен това миризмата на гориво винаги присъства в помещение, отоплявано от бензинова печка. Когато използвате нагревател, който работи на бензин, трябва стриктно да спазвате правилата за работа – лошо почистената горелка може да причини експлозия и пожар.

Агрегати за твърдо гориво

Печките, използващи дърва за огрев като източник на енергия, са били и остават популярни в горските райони. Тук е достатъчно просто да съберете мъртва дървесина и да я използвате в топлообменник за зимна палатка..

Следните видове са популярни:

• Пещи с бавно горене на принципа на нагревателя “Bubafonya”. Времето за изгаряне на една отметка за дърва за огрев е 4-6 часа. Недостатък – подмяната на част от горивото се извършва върху напълно изгасена пещ и след почистване на вътрешното съдържание.
• Същите агрегати, направени според типа пещ Булерян. Един лист дърва за огрев гори до 6 часа.
• Сгъваеми метални фурни с различен дизайн. Удобни за транспортиране, тъй като заемат малко място в багажника на автомобил. При използване те изискват постоянно внимание и зареждане с гориво.

Други дизайни на пещи, базирани на различни физични принципи, постоянно се появяват на пазара, но тук се споменават най -популярните дизайни..

Гасене на искра

Всяка палатка има отвор за горещ комин (комин). Освен това зоната около печката винаги е защитена с огнеупорна постелка в случай на изтичане на горещи въглища. Някои производители на палатки препоръчват да търкаляте основата на палатката и да поставяте продукта директно на земята..

Не само горещият въглероден диоксид се издига през коминната тръба от печката, но и искри. Ако тръбата е къса, те могат да ударят покрива на палатката и да предизвикат пожар. За да не се случи това, коминната тръба се прави дълга, така че да е дълга поне 2–2,5 м. Докато искрата лети по тази пътека, тя ще има време да изгасне. Следователно коминът играе ролята на искрогасител.

Също така мерките за безопасност предполагат, че всички предмети, които могат да се запалят, трябва да са далеч от работеща фурна. Друга опасност е въглеродният окис. Тя трябва да влиза строго в комина. А самата палатка трябва да бъде проектирана така, че в нея редовно да влиза чист въздух..

Размери и характеристики на печката на палатката

Пещите се предлагат в различни размери и конфигурации. За да не сбъркате в изчисленията, трябва да знаете точно 3 основни фактора:

• размерът на палатката, която трябва да се отоплява;
• обща товароносимост на оборудването заедно с пещта;
• продължителност на маршрута.

Важно! Оставянето на фурната да работи през нощта, когато никой не наблюдава огъня, е забранено. Ако искате да го оставите включен, организирайте дежурните часове така, че някой да наблюдава пламъците и потока чист въздух. Приблизителните размери на печката за къмпинг или риболов на лед ще бъдат следните:

Приблизителните размери на печката за къмпинг или риболов на лед ще бъдат следните:

• диаметър на тръбата – около 86 мм;
• размерът на тялото (пещ) – 25 × 25 × 50 см;
• обем на пещта – 30 л;
• брой коминни тръби – 3;
• дължина на тръбата – 50–70 см;
• огъваща тръба – 1 бр .;
• приблизително тегло – 5 кг.

Разбира се, когато правите печка със собствените си ръце, вашите размери могат да бъдат различни. Основното нещо е да се притеснявате за работата на конструкцията след сглобяването..

Домашна бурканска печка

В началото на 20-ти век бурканска печка се нарича метална печка на дърва, която е монтирана на закрито. Продуктите от горенето се изпускат през комина към прозореца. Печката за къмпинг има същия принцип на работа, само че е с по -компактни размери. Горивото и в двата случая е дървени стърготини, дървени стърготини, малки парчета дърво. Средната температура на страничната повърхност достига 100-150 градуса, което трябва да се помни, когато готвите храна.

Важно! Ако има проблеми със заваряването на поцинковани стоманени листове, опесъчете зоните за заваряване. Премахването на поцинкования слой ще позволи да се направят шевове, но донякъде ще намали полезния живот на продукта, тъй като той ще бъде по -податлив на корозия. Инструкции за производството на пещта:

Инструкции за производство на пещ:

1. Помислете над модела. Начертайте чертеж или диаграма, предоставяйки точните размери на готовия продукт. Маркирайте металния лист и тръбите с маркер, където трябва да направите метални разрези.
2. В горната част направете отвор с диаметър, който съвпада с тръбата, която ще се превърне в комина.
3. Нарежете тръбата на няколко парчета, така че да могат да бъдат сгънати вътре в печката по време на транспортиране. Направете разрези в единия край и сгънете получените венчелистчета навътре. Това ще ви позволи да вмъкнете единия край на комина в другия..

Осколка

Плъзгачът е малка печка, която можете да вземете със себе си за лятна или есенна разходка за 2 души. Това е малък цилиндър. В долната му част има решетка, отстрани има отвор за подаване на въздух и поддържане на горенето. Отгоре се монтира решетка, върху която се поставя съд с храна.

Също така се прави дупка от страната, в която ще се изхвърля гориво. Като такива се използват шишарки, чипс, малки клонки. Печката може да бъде оборудвана с крачета, за да осигури празнина между долната решетка и земята. Краката също гарантират стабилност и позволяват на изгорялата пепел да тече свободно..

Шредерът може да бъде направен от правоъгълен, цилиндричен, триъгълен или друг дизайн. Основното нещо е да се определи дали е необходимо в конкретно пътуване, тъй като е твърде малко за готвене за повече от 3 души. И разбира се, не е подходящ за зимно отопление на палатката..

Научете също за характеристиките на газовата пещ за палатка.

Но най -простата версия на този дизайн е консервна кутия. По периметъра в долната част се правят дупки, през които въздухът ще се движи. Чифт дупки се пробиват в долната част за изсипване на пепел. Вътре в конструкцията се подава гориво, а върху повърхността му се монтира решетка, върху която се поставя чайник или чайник.

Как работи топлообменник, инсталиран в печка за сауна?

Устройството на пещ с топлообменник се е доказало толкова добре, че са се появили различни варианти за проектиране на топлоотвод, с различна степен на ефективност. Най-често:

1. Класическа намотка.
2. Вграден плосък топлообменник (подобно на две кухи тави, свързани помежду си).
3. Томообменник Samovar, инсталиран на комина.

Водната риза, обграждаща горивната камера, се използва изключително рядко и се среща само в 1-2 модела фабрично произведени пещи.

Междувременно печките за сауни с топлообменник станаха обект на потребителски дискусии. Някои твърдят, че приложението не е практично, други, напротив, показват удобство и комфорт по време на работа..

Какво дава вграденото или самоваровото устройство за отвеждане на топлината?

• Топлообменник в печка за сауна е необходим за получаване на топла вода за измиване. Тази задача беше основната при проектирането на конструкцията..
• Възможността за отопление във вана от печка с воден кръг – всъщност металната печка се превръща в един вид отоплителен котел. По време на пещта се генерира достатъчно топлина, за да се затопли охлаждащата течност и да се загрее необходимия обем гореща вода.

Принципът на действие зависи от използваното устройство. Ефективността се определя от няколко параметъра:

1. Надеждност.
2. Достатъчно разсейване на топлината.
3. Възможност за работа без използване на топлообменник.

По своя дизайн е възможно да се разделят всички водонагревателни устройства на вградени и надстройки (тип самовар).

Вграден топлообменник

Печки за баня с воден кръг за отопление и нуждите от топла вода започнаха да се появяват, след като обикновените водни топлинни генератори получиха добри отзиви. По своята конструкция пещното оборудване с вграден воден отоплителен кръг е разделено на няколко класа:

• Бобината е най -простото устройство, използвано в класическите котли на твърдо гориво. Вътре в конструкцията се намира огъната метална тръба. Формата е различна и зависи от характеристиките на вътрешния дизайн на пещта. Намотката е разположена така, че пламъкът да не влияе директно върху нея, но нагряването се извършва с помощта на димни газове.

• Плоският топлообменник е по -сложно устройство от предишния. Плосък топлообменник за печка за сауна изглежда като две кухи плочи, свързани помежду си. По отношение на топлинната ефективност, дизайнът превъзхожда намотката, използвана в съвременните модели на пещно оборудване.

• Вграден резервоар – отделен контейнер е направен в пещта, инсталиран отгоре на горивната камера. Вграденият хоризонтален топлообменник се загрява бързо и поддържа температурата, докато фурната остава гореща.

• Водна риза – представлява кухина, обграждаща цялата горивна камера и димните канали. Дизайнът често се използва при производството на котли на твърдо гориво, но не се използва широко при производството на печки за сауни..

Принципът на работа на интегриран топлообменник в печка за сауна е следният. Спиралата или плочата се нагряват от димните газове, чиято температура достига 450-500 ° C. При нагряване възниква налягане, което принуждава охлаждащата течност да циркулира в отоплителната система. В схеми, при които се използва котел за непряко отопление, БГВ се загрява чрез отопление.

Самоварски тип

Инсталирането на топлообменник на печка за сауна е бюджетно решение на проблема с топлата вода и отоплението. Устройството за гореща вода се прави по два начина:

• Бобина – бобина, изработена от алуминий или мед, е инсталирана на комина. За системи с естествена циркулация, до резервоар за съхранение или водоразпределителни кранове, размерите на намотката не трябва да надвишават 3 м. Оптимални размери на топлообменника с принудителна циркулация, 5 м.

• Топлообменник тип Самовар – експертите са съгласни, че именно този дизайн е оптимален за баня. Горещата вода за душ се приготвя постепенно, като предотвратява кипенето на течността.

Движението на водата в топлообменник тип самовар се извършва според естествените физични закони. Нагрятата течност се издига нагоре, в контейнера се създава налягане..

Газово оборудване

Отоплението с газ е добра алтернатива. Тук се използва основният газ. Такива котли са ефективни и надеждни. Ефективността е 87% за най -простата модификация. За скъпи кондензационни модификации тази цифра се доближава до 97%..

Нагревателят е компактен, безопасен и автоматизиран. Той се нуждае от обслужване не повече от веднъж годишно. В същото време трябва да отидете в котелното помещение единствено, за да промените настройките и да наблюдавате нормалното им функциониране. В сравнение с твърдото гориво, това е доста бюджетна единица..

Стоманен топлообменник

Предимствата на стоманените устройства:

• Повишена топлопроводимост – подобно на чугуна, стоманата се загрява бързо и перфектно пренася топлината към студен носител.
• Ниско тегло – стоманените топлообменници не претеглят цялостната отоплителна система, така че могат да се използват за осигуряване на топла вода в големи къщи.
• Устойчивост на удар – стоманените конструкции са много здрави, така че не се страхуват от механични повреди.
• Устойчивост на топлинни промени – стоманата може да издържи внезапни температурни промени в системата без последствия.

Недостатъци на стоманените топлообменници:

• Податливост на корозия – стоманата се характеризира с ниска устойчивост на киселинна среда, което значително намалява живота на топлообменника.
• Невъзможност за увеличаване на мощността на устройството чрез добавяне на нови секции.
• Охлаждане бързо – стоманата бързо отделя температура, което увеличава разходите за гориво.

Съвети. За производството на висококачествен и издръжлив топлообменник се препоръчва използването на топлоустойчиви стоманени тръби с диаметър най-малко 32 мм и дебелина на стената 5 мм или повече..

Разходни материали

След като сте избрали мястото и размера, струва си да помислите от какво е по -лесно да се изгради топлообменник. Можете да използвате както изброените по -горе материали, така и чугунени отоплителни радиатори, радиатори за автомобили и други подобни. Основното е да се вземе предвид топлопроводимостта правилно. Помислете точно от кой инструмент имате нужда и го подгответе предварително. Всички тези малки неща улесняват инсталацията.

Алгоритъм на сглобяване

Трябва да започнете с проект, да обмислите малките неща и да изберете опции. Струва си да се изхожда от размера, ако пещта е слаба, тогава непропорционално големият топлообменник само ще навреди. Ако използвате мед като тръба за бобината, тогава дължината не трябва да надвишава три метра.

Най -лесният начин да направите бобина. Това ще изисква медна тръба с дължина 2 м до 3 м.

Скоростта на нагряване зависи от дължината на тръбата и броя на завоите. Но си струва да запомните да вземете предвид размера на пещта, пещта и да не злоупотребявате с увеличаването на намотката. Разместването на размерите намалява живота на фурната.

За да завъртите тръбата в спирала, е необходим шаблон. Това е всяка помощна част с цилиндрична форма. Диаметърът на шаблона трябва да се вписва в размера на горенето.

След като подготвихме материалите, продължаваме:

• Огъвайки тръбата, я навиваме върху подготвената заготовка, за да получим спирала,
• Наблюдаваме размерите, в които намотката трябва да бъде поставена,

Средният показател за изчислената мощност на топлообменника е 1 kW на 10 метра площ.

Ако не сте доволни от този тип топлообменник, можете да направите друг тип, например чрез заваряване на стоманени тръби. Изглежда така:

Отрицателни моменти

Наред с предимствата на коминния топлообменник, заслужава да се отбележат редица негативни фактори. Първо, поради тази конструкция температурата на отработените газове е значително намалена. Това може да причини прекомерно натрупване на сажди, кондензация и влошено сцепление..

Важен момент при подреждането на такава отоплителна система е да се изчисли колко вода е необходима за нейното пълноценно функциониране. Ако няма достатъчно, системата може да прегрее, водата в нея ще заври и тръбите могат да се спукат.

Освен това е важно да се осигури плътността на шевовете..

Във всеки случай подреждането на топлообменника дава възможност да се увеличи ефективността на всяка пещ. От съображения за безопасност най -малко два пъти годишно трябва да се извършва визуална диагностика на системата и нейната поддръжка – почистване на сажди, подмяна на дефектни елементи и т.н. Тогава ще бъде възможно уверено да използвате топлообменника за отопление на къщата и затопляне на водата във ваната..

Как да направите това устройство сами?

Направата на топлообменник за комин със собствените си ръце е доста проста. За да направите това, използвайте следните материали:

• метален лист с размери 0,35 mx 0,35 m – 2 бр .;
• тръба с диаметър 0,032 м и дължина 2,4 м – 1 бр .;
• тръба с диаметър 0,058 м и дължина 0,3 м – 1 бр .;
• цилиндричен метален контейнер с обем 20 литра – 1 брой.

Инструкции стъпка по стъпка за направата на топлообменник:

1. Изрежете от метални листове два кръга с радиус 0,15 м. Те ще действат като тапи.
2. На лист метал маркирайте местата за тръбите. Най -големият кръг с диаметър 58 мм трябва да бъде в центъра, а по контура – осем малки кръга с диаметър 32 мм.
3. Тръба с диаметър 5,8 см трябва да се нарязва с мелница на осем еднакви части.
4. Заварете щепсел към единия край на най -голямата тръба.
5. Алтернативно заварете всяка тръба с диаметър 3,2 см към метален кръг.
6. Прикрепете друг щепсел към противоположната страна на тръбите, след което го заварете.
7. С помощта на мелница отрежете дъното на металния контейнер.
8. Изрежете два отвора отстрани на металния корпус от противоположните страни. Диаметърът им трябва да съответства на параметрите на комина.
9. Заварете тръбите към подготвените отвори, с помощта на които устройството ще бъде свързано с комина.
10. Поставете подготвената сърцевина в корпуса с шипове. Закрепете структурата внимателно, като използвате заваряване.
11. Свържете топлообменника към комина.
12. Третирайте готовия блок с топлоустойчива боя.

Как да инсталирате?

Удобно е да инсталирате топлообменник във фурната, когато поставяте нова фурна. Това ще позволи основен ремонт, като се спазват всички празнини и размери. Тази настройка улеснява поддържането на правилния размер. След като монтирате топлообменника върху основата на пещта, е по -лесно да поставите тухла върху него, отколкото да разглобявате готовата пещ, опитвайки се да я адаптирате на място. Но и това е възможно.

Има и важни моменти и изисквания, които трябва да се спазват за увеличаване на експлоатационния живот:

• не е необходимо да фиксирате тръбите на конструкциите с метални крепежни елементи,
• не изливайте ледена вода, за да избегнете конденз,
• поддържайте пропорциите между фурната и топлообменника, като избягвате големи разлики,
• използвайте уплътнителни материали с висока топлоустойчивост,
• спазват напълно всички мерки за пожарна безопасност,

Простите правила ще помогнат да се избегнат опасни ситуации, ще помогнат за удължаване живота на фурната. Не забравяйте и за пожарната безопасност..

Схема на свързване на топлообменник за вана

Почти всички модели топлообменници работят на принципа на гравитацията или естествената конвекция на водата в полузатворена тръбна система. Ето защо при разработването на схема за инсталиране на устройство за извличане на топлина е необходимо да се спазват две правила:

• Входящите и изходящите тръби на топлообменника трябва да бъдат разположени на различни нива, вертикалното разстояние между долната и горната точка на водоснабдяването трябва да бъде най-малко 20-25 см. Долната тръба се използва за подаване на студена вода, горната един за отстраняване на вряща вода;
• Свързването към дюзите на отоплителния кръг на печката за сауна трябва да се извършва само с помощта на гъвкави фуги, а съединителите трябва да бъдат запечатани с термоустойчив силикон.

Не говорим за гъвкави гумени маркучи в метална плитка, те не са подходящи за тези цели, дори ако етикетът е с надпис “за топла вода” или нещо подобно.

Важно! Поради силното топлинно излъчване, идващо от стените на печката за сауна, гумата остарява и изгаря за няколко седмици.

Опитните потребители препоръчват свързването на резервоара към топлообменника във ваната с помощта на гъвкави маркучи за газ от неръждаема стомана.

Как да свържете топлообменник към резервоар за сауна

Класическата инсталационна схема е дистанционен резервоар за вана с топлообменник. Това означава, че съд с гореща вода за душ и почистване на помещението се намира или на най -близката стена, или извън парната баня, по -близо до душ кабината..

Какво е буркан с водна верига: предимствата и недостатъците на популярна печка

Печката се характеризира с висок топлопренос и скорост на изгаряне на гориво. Тези качества му се придават от материалите, от които е направена горивната камера (чугун, стомана, желязо). Бурканската печка бързо се разгаря и загрява и ако към нея е свързан воден кръг, то топлите димни газове по пътя също имат време да затоплят водата за битови нужди.

Когато избирате материал, от който е по -добре да направите буркан, трябва да се ръководите от следните показатели:

1. Топлопроводимостта е свойството на металите, течностите и газовете да провеждат топлина през себе си. Колкото по -бързо се пренася топлината, толкова по -бързо обектът се нагрява или охлажда. Пянопластът има ниска топлопроводимост – 0,036–0,050 W / m * С. Вземайки го в ръцете си, веднага ще усетим, че е топло, защото пяната не пренася топлина, а се натрупва. Ако вземете метален прът, ще ви стане студено поради високия топлопренос.
2. Топлинен капацитет – свойството на материала да натрупва топлина. Водата има най -висок топлинен капацитет, следвана от въздуха, в края на списъка чугун, стомана и желязо. Следователно металната печка се загрява бързо и се охлажда също толкова бързо. В градските къщи радиаторите за централно отопление се пълнят с вода, която отдаде топлина за дълго време, загрявайки къщата.

Списък на материалите, използвани за създаване на бурканска печка:

1. Стомана.
2. Излято желязо.
3. Желязо.
4. Месинг.
5. Алуминий.
6. Мед.

Таблица: топлопроводимост, топлинен капацитет и точка на топене на популярни материали за създаване на бурканска печка

Медта е най -топлопроводимият материал от всички изброени в таблицата. Неговите недостатъци са цената и точката на топене. Същите ограничения важат за алуминия и месинга. При високи температури чугунена или стоманена печка само ще се зачерви, но ще си свърши работата, а мед, алуминий или месинг ще се стопят.

Фотогалерия: често срещани видове топлообменници

Вътре в котела се образуват минерални соли. Затова вместо вода е по -препоръчително да използвате антифриз или антифриз, които съдържат добавки, които предотвратяват образуването на минерални отлагания. Най -често срещаните дизайни на топлообменник:

• резервоар за вода, вграден в печката – капацитивен котел;
• тръбен котел – резервоар под формата на водна риза около печка или комин – капацитивен топлообменник;
• основни котли – спираловидна спирала или водопровод, преминаващ в активната зона на топлообмен.

Изчисляване на основните параметри на бурканска печка с воден кръг

За да се изчислят размерите на печка с воден кръг, е необходим чертеж, чертеж или скица на бъдещото устройство. Това ще помогне да се избегнат производствени грешки..

След като сме избрали подходящ проект, ние определяме параметрите: дължина, височина, ширина. Ние вземаме предвид размерите на горивното отделение, дължината и диаметъра на тръбата и височината над пода. Камината се характеризира с високи температури в котела, поради което трябва да се използва метал с дебелина над 3 мм. Или веднъж на 2-3 години извършвайте редовни ремонти.

Начини за повишаване на ефективността

Бурканните печки се произвеждат в различни форми и размери. Но те са обединени от един недостатък – ниска ефективност. Повече от половината топлинна енергия, в буквалния смисъл на думата, излита в тръбата. Нерационалното използване на топлината доведе до факта, че собствениците на тези отоплителни устройства започнаха да мислят за възможни промени в дизайна на пещта, за да увеличат нейната ефективност. Решението на този проблем може да бъде частична модернизация на печката. Нямаше единна концепция за решаване на този проблем и всеки собственик на пещта започна самостоятелно, чрез опит и грешка, да реши проблема.

Увеличаването на ефективността на бурканска печка е получаването на допълнително количество топлина от нагревателя с постоянно количество изгорено гориво. Това може да се постигне по няколко начина:

• промяна в повърхността на топлопреминаване,
• увеличаване на отвеждането на топлина;
• използване на по-висококалорично гориво;
• увеличаване на топлинния капацитет на пещта.

Бурканната печка отделя топлина на околното пространство не само с тялото си, но и с метален комин. Възможно е да се увеличи повърхността на топлопреминаване на устройството чрез преразглеждане на размерите му нагоре. Тази опция е възможна при създаване на пещ със собствените си ръце. След като вече сте направили бурканска печка, това може да стане по друг начин. Обикновено ъгъл е заварен към комина от метална тръба. Поставете го с върха му към елемента по цялата му дължина. Монтажът на ъгъла се извършва около тръбата. По този начин площта на повърхността на топлопреминаване може да се увеличи 3-4 пъти, в зависимост от размера на ъгъла.

Друг вариант за увеличаване на повърхността на топлопреминаване е производството на комин, който се движи в голяма площ. За това се прави комин с завои. Те се изпълняват под формата на плавни преходи. Нежелателно е да се създават завои под прав ъгъл, тъй като бурканът може да започне да пуши. Последната секция на комина е монтирана вертикално. На него е направен джоб с люк за почистване на сажди..

Ако е невъзможно да удължите тръбата, променете нейния дизайн. Цилиндри, изработени от тръба с диаметър 300-400 мм, са заварени към разклонителната тръба, излизаща от корпуса на пещта. Те са свързани помежду си чрез тръбни секции с диаметър не по -малък от този на димоотвода. Те са заварени в неправилно положение, за да увеличат пътя на преминаването на дим..

Няколко общи съвета

По време на използването на топлообменници има някои проблеми, които могат да „развалят настроението“. Какви са тези проблеми и как могат да бъдат решени?

Температура на нагряване на водата в резервоара

Необходимо е да се “улови” момента, в който той ще бъде приемлив, но е почти невъзможно да се улови такъв “момент”. Факт е, че докато взема душ, печката продължава да гори, съответно температурата на водата непрекъснато се увеличава. Какво да правя? Гасенето на огъня в печката? Това със сигурност не е опция.

Предлагаме да решим проблема с миксер. Ако банята има водопровод – чудесно, това ще помогне не само да създаде комфортна температура, но и, използвайки най -простата автоматизация, да направи пълненето на контейнера под вода автоматично. Ще бъде възможно измиване без спестяване на вода, рисковете от кипенето му в топлообменника са малко намалени. Ако няма водоснабдяване, препоръчваме да инсталирате допълнителен резервоар за студена вода до резервоара за топла вода. Трябва да го свържете към душа чрез миксера..

Водата кипи в топлообменника

Това се случва особено често по време на монтажа на топлообменника директно в пещта на пещта. Гарантираме, че никога няма да можете да изчислите параметрите на топлообменника по такъв начин, че да премахнете напълно това явление. Тези изчисления са твърде сложни и има твърде много неизвестни и нерегламентирани показатели. Изчисленията за скоростта на движение на водния поток могат да се извършват само от квалифициран инженер -конструктор, който е добре запознат със законите на топлотехниката, хидротехниката и инсталацията. Но най -важното неизвестно е пламъкът във фурната..

Никой никога няма да може да каже със сигурност колко топлина печката дава във всяка отделно взета единица време. Невъзможно е бързо да се увеличи или намали интензивността на горенето на пламъка в зависимост от температурата на водата. Предлагаме да се реши проблемът с кипящата вода с помощта на обикновени еднофазни водни помпи за отоплителни системи. Те са вградени директно в тръбопровода, мощността на устройствата е 100 ÷ 300 W. Инсталирането на циркулационна помпа не само елиминира риска от кипене, но и значително ускорява времето за нагряване.

Надяваме се, че нашата информация ще бъде полезна за собствениците на сауни и ще направи възможно да не се решават проблеми с топлообменниците, а да се предотврати появата им дори на етапа на производство и монтаж..

Как да направите усилвател за промиване на топлообменник

Усилвателят се състои от резервоар, помпа за циркулация на водата и електрически нагревателен елемент. Не е необходимо да разглобявате отоплителния котел за промиване, достатъчно е да изключите дюзите, да свържете маркуч към един от тях с химически разтвор, изпомпващ през него вътре в устройството. Разтворът ще се излее през друга тръба, но също така трябва да свържете маркуч към него.

От химичните реактиви се използва предимно солна, сярна киселина, фосфорна, азотна.

Измиването на топлообменника не е трудно, но е необходимо да се спазват мерките за безопасност, тоест първо изключете устройството от източника на захранване, било то газ, вода, електричество. Демонтажът трябва да се извършва внимателно, повредено уплътнение може да доведе до изтичане на конструкцията, оборудването бързо ще се повреди.

Препоръки за употреба

Няма да е излишно да се проучат общите правила за безопасна работа:

• За запечатване се използват само материали, които издържат на високи температури.
• Не е желателно да се налива вода в печката с топлообменник, когато тя вече се е затоплила до определена температура.
• Преносимият резервоар е избран така, че водата да е готова възможно най -скоро. Основното е, че топлообменната течност не кипи..
• Важно е да се гарантира, че капацитетът на топлообменника за пещта не влияе отрицателно върху ефективността на пещта..
• Закрепването на тръби към неподвижни връзки е забранено. В противен случай има разширение, промяна в линейните размери. И няма да работи за проектиране на ефективен топлообменник за тухлена фурна..

Естественият топлообмен е подреден така, че студената вода се стича надолу и горещата вода се издига по същия начин..

Препоръки на потребителите

Препоръчва се инсталирането на топлообменника дори по време на полагането на новата пещ. В противен случай обемът на горивната камера трябва да бъде намален. Общата тухлена облицовка се извършва само след монтиране на устройството. Между частите на фурната трябва да се остави празнина..

Висококачественият метал с дебелина най-малко 2,5-5 милиметра е най-добрият избор за създаване на топлообменници за печка за сауна със собствените си ръце. Топлоносителите могат да бъдат еднакво вода и антифриз..

Ефективността на пещта е по -висока, ако се използва топлообменник. Тогава е по -лесно да се осигури равномерно отопление на всички помещения, независимо от разстоянието до източника на енергия..

Съвети и трикове

1. Важно е да се проектира топлообменника правилно, да се изчисли икономическата ефективност, процентът на хидравликата, да се определят топлинните загуби, да се изчисли структурата според геометричните параметри на устройството и неговите компоненти, да се изчисли топлоизолацията на устройството.
2. Изберете дизайн за изработка със собствените си ръце по по -лесен начин, почти е невъзможно да направите фабрична единица.
3. Можете да свържете топлообменника към системата с помощта на фитинги, единият поставен в долната част за входа на студена вода, вторият отгоре за входа на гореща.
4. Когато монтирате топлообменника, поставете тръбите под наклон съгласно схемата.
5. Когато инсталирате устройството в пещта и използвате въглища за изгаряне, по-добре е да изберете чугун като материал за топлообменника, той е издръжлив, негорим.
6. За да направите обменник със собствените си ръце, вземете всеки модел за пример и следвайте неговите параметри.
7. Когато използвате печка за отопление и водоснабдяване, топлообменникът трябва да поема не повече от една десета от генерираната топлина.
8. Пелетите са добро гориво и са евтини на цена, саждите не се отделят, това е много важно за чистотата.
9. Проверете шевовете на топлообменника, те не трябва да се оставят да изтичат, под налягане или високи температури, цялата конструкция може да стане неизползваема.
10. Направете изчисленията правилно, в противен случай работата ще ви струва скъпо.
11. Топлообменник тръба в тръба се почиства лесно, има дълъг експлоатационен живот, лесен е за производство и може да работи под налягане. Смята се за най-приемливия вариант за самостоятелно приготвяне.



Както можете да видите, да направите сами топлообменник не е трудно. За прост дизайн са достатъчни резервоар, две медни тръби с различен диаметър, бобина и вентилатор. Благодарение на устройството можете не само да отоплявате стаята, но и да я охлаждате.

Нещо, като топлообменник под една или друга форма, се предлага в почти всеки дом. Подходете конструктивно и задълбочено към работата, направете чертежи, вземете решение за избора на материал, следвайте горните инструкции за производство, сглобяване и свързване на устройството.

Ако желаете и последователни действия, ще сглобите конструкция не по -лоша от магазинната, къщата ще бъде топла и удобна, а устройството ще работи безупречно за дълго време..
