Сферични кранове за водоснабдяване: устройство, видове, разлики и размери на спирателни кранове за вода

Какво е сферичен вентил ?

Сферичен кран е вид тръбопроводни фитинги, затварящият елемент на който има формата на сачма, свързан с дръжката и е проектиран да спира потока на работната среда в тръбопровода. Когато дръжката се завърти, топката се върти около оста си, която е разположена перпендикулярно на потока на работната среда и по този начин сферичният клапан се отваря или затваря.

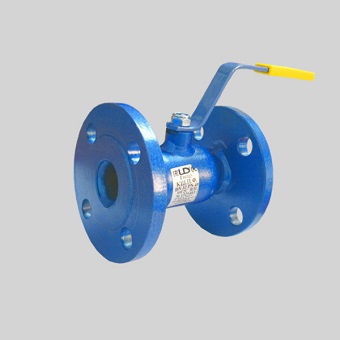

Сферичен кран с фланци		Сачмен вентил за свързване

Предимства на сферичните кранове:

– леко тегло;

– малка дължина лице в лице;

– ниско хидравлично съпротивление на работната среда;

– възможност за инсталиране във всяко пространствено положение;

– добро съотношение цена-качество;

– висок клас на плътност.

Недостатъци на сферичните кранове:

– висок въртящ момент за завъртане на дръжката;

– появата на хидравлични удари в тръбопровода при бързо отваряне на клапана;

– необходимостта от редовно (поне 1 път седмично) отваряне и затваряне на клапана, за да се предотврати “залепване” на топката;

– лоша приложимост на най -често срещаните сферични кранове с флуоропластично уплътнение при температури над 150 градуса С.

Как да го изпиша правилно

В съответствие с езиковата норма, в тази комбинация трябва да напишете прилагателно с окончанието “о” – сферичен вентил.

Кое правило важи

В руския език има двойки прилагателни, които в началната форма имат окончания “о” – “й”. Но разликата се крие не само в стреса и завършването, но и в използването им. Например езиковата бариера е езиков пастет, подвижният състав е мобилно лице, аварийният план е авариен изход. Прилагателното, използвано в нашата комбинация, също се отнася до група от такива думи. В значението на “цвят на боята” прилагателното се пише с флексията “th”. Думата обикновено се използва в морската терминология. С окончанието “о” пишем лексема със значението “под формата на топка”. В представената комбинация прилагателното се използва точно в това значение, затова го пишем с флексията “о”.

Примерни изречения

• Сферичният кран е дефектен и трябва да се смени.
• Ключарят ни посъветва да монтираме сферичен кран и да не страдаме.

Назначаване

Тръбопроводните системи не могат да бъдат отворени по всяко време. Всяка водопроводна система трябва да се затваря поне два пъти: на мястото на използване и на мястото, където водата влиза в сградата или апартамента. Голяма водопроводна система трябва да има спирателни клапани, които ви позволяват да изключите всяка от нейните части поотделно. Надеждните, удобни и издръжливи сферични кранове стават все по -разпространени във всички области на човешкия живот..

Сферата на приложение на сферичните кранове е много широка:

• В индустрията. Тръбопроводите и спирателните сферични кранове се намират навсякъде – в хидравлични и пневматични задвижващи системи, гориво, газ, химически реактиви, водопроводи.
• В инфраструктурата на градове и селища – в основните отоплителни системи, водоснабдяване и газ.
• В ежедневието – във всяка къща и апартамент има тръбопровод за подаване на газ, топла и студена вода, отопление.

Обхват на приложение в домакинството

Собственикът на апартамент във висока сграда, собственикът на индивидуална къща, е изправен пред сферични кранове в следните видове комуникации:

• Сферичните кранове са отговорни за припокриване на обикновената линия за захранване със студена и топла вода в апартаментите, те са инсталирани до водомери в близост до канализационни щрангове.
• С помощта на сферични кранове те изключват и подават студена вода към смесителя, тоалетната, поставяйки ги върху тръбите пред гъвкавата връзка.
• Също така са инсталирани кранове за изключване и подаване на вода в перални, съдомиялни машини.
• Във всяка тръба за подаване на газ, пред печката или друго устройство, консумиращо газ, е инсталиран спирателен вентил за газ.
• В отоплителните системи крановете играят важна роля, с тяхна помощ те източват и пълнят охлаждащата течност, блокират потока на течност пред отоплителното оборудване и котлите, топлообменните радиатори, циркулационната помпа, разширителния резервоар и други компоненти, така че че те могат да бъдат ремонтирани, обслужвани или заменени без източване на работната среда.
• В отделните водоснабдителни системи с кранове се прекъсва водоснабдяването на вътрешната линия, различното оборудване се прекъсва от тръбопровода и се подава вода за поливане на растения.

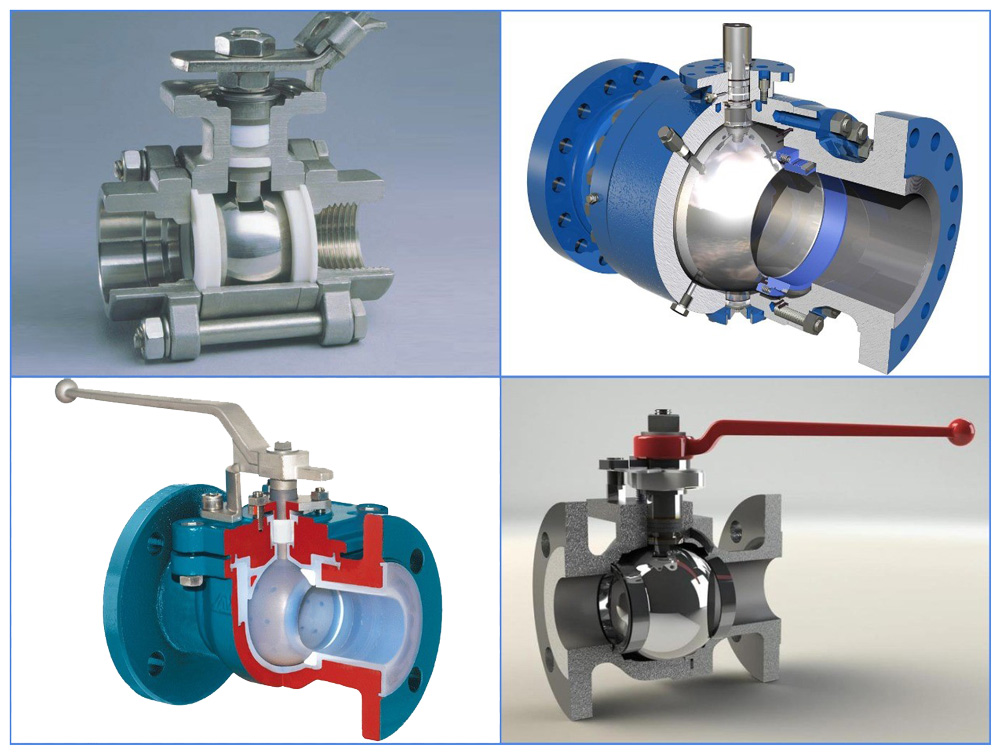

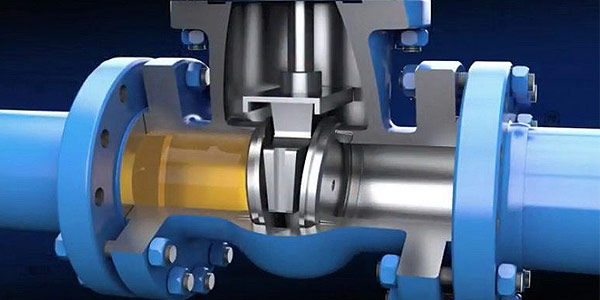

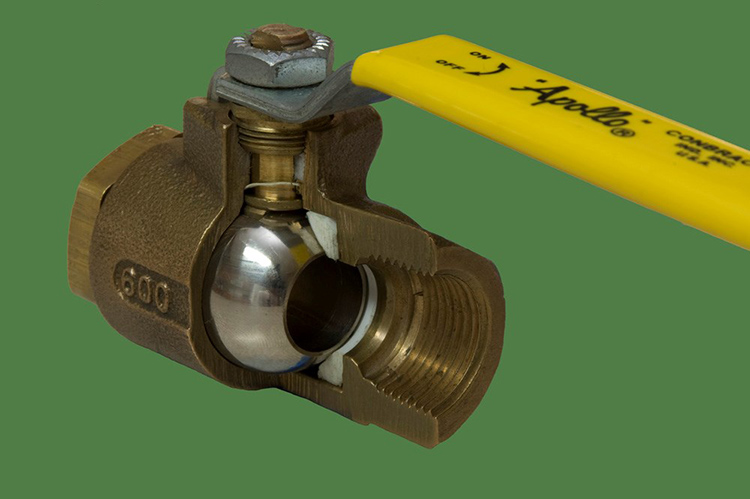

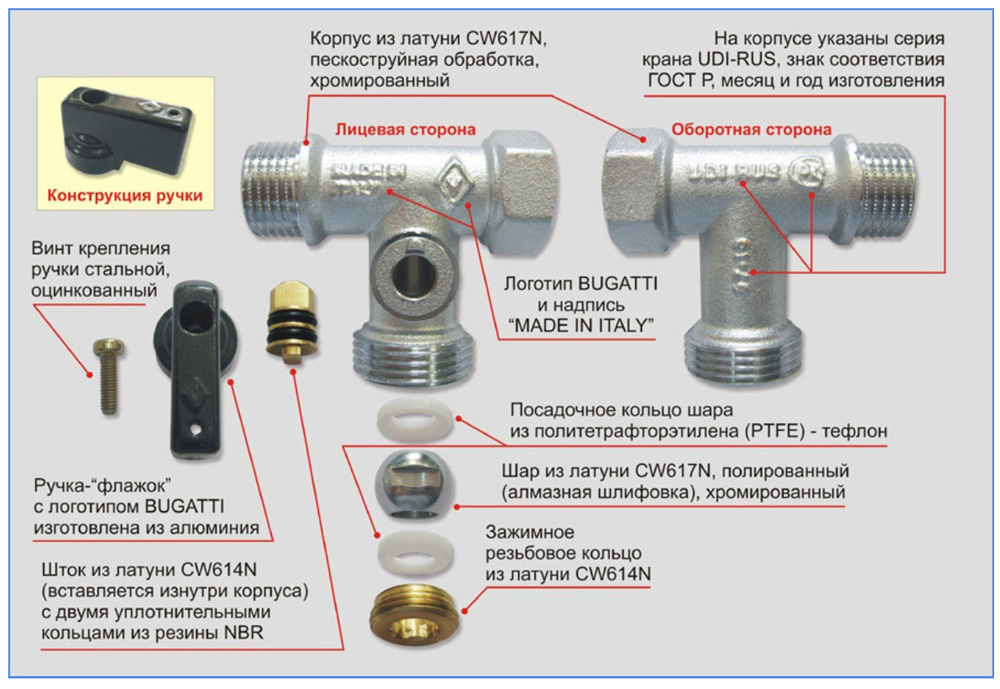

Устройство и принцип на действие

Сферичният вентил се състои от тяло, сферичен спирателен елемент (щепсел), фиксиран върху пръчка (перпендикулярно на оста на движение на средата). Затварящият елемент има кръгъл отвор за преминаване на средата. Затварящият елемент (щепсел, щепсел) и седалката са запечатани с флуоропласт или синтетичен каучук. Стъблото (вретеното) се завърта от дръжката.

За да изключите напълно тръбопровода, достатъчно е да завъртите дръжката, която завърта стеблото на 90 °. В този случай капакът под формата на топка се завърта и с твърдата си страна надеждно и херметично блокира потока на средата. Когато дръжката се отвори, вентилът се завърта по такъв начин, че оста на проходния отвор в клапана съвпада с оста на тръбопровода и течността се движи свободно през клапана.

Характеристиките на конструкцията на сферичния вентил позволяват много лесно и бързо спиране на средния поток, особено в сравнение с вентилите и клапаните. Следователно популярните преди това клапани (клапани), които трябваше да се обръщат дълго време, за да се спре потока, са в миналото, а смесителите с лостове вече са във всеки апартамент..

От какви материали са направени

Има много материали за производството на сферични конструкции:

• Въглеродна стомана. Най -често се използват стомани 20 и 09G2S (тази стомана може да се използва при температури до -60 ° C). Стоманените продукти са евтини, здрави, издръжливи, но склонни към корозия – покрити са с хром или никел, за да ги предпазят.
• Неръждаема стомана, най -често клас 12X18H10T. Продуктите от неръждаема стомана могат да се използват в системи с агресивни среди, при ниски температури, те са здрави и издръжливи, но доста скъпи.



• Месингът е сплав от мед и цинк. Месингът е здрав и пластмасов, не ръждясва, издръжлив е, но губи здравината си вече при 200 ° C. Но такива температури не съществуват в жилищни сгради и в момента това е най-популярният материал за кранове с малък диаметър в жилищата..
• Бронзът е сплав от мед и калай (разновидности на бронз са сплави с алуминий, силиций, берилий, олово). Качеството на продуктите е подобно на месинга, цената е по -висока. Не много често.
• Титан. Лек, издръжлив, скъп, не се използва в ежедневието.
• Пластмаса. Използват се за пластмасови тръбопроводи, изработени са от същия материал (изработени са от непластифициран PVC, полиетилен, полипропилен). Такива кранове имат достатъчна здравина, не са склонни към корозия и са химически инертни. По -малко надеждни от металните изделия. В ежедневието те се използват за водоснабдителни и отоплителни системи, но не и на входа на апартамент или къща..



• Керамика. Нов здрав, издръжлив материал. Издръжлив, некорозивен, химически инертен. Доста скъпи и въпреки здравината и устойчивостта си на износване са крехки, страхуват се от удари и падания.
• Излято желязо. Архаизъм. Намерено в някои по -стари водопроводни системи (не в ежедневието).
• Силумин. Алуминиева сплав със силиций. На практика може да се счита, че фитингите от силимин са фалшиви. Те не стоят дълго, напукват се, нишката се отрязва, започват да текат в най -неподходящия момент. Като цяло – паричен превод.

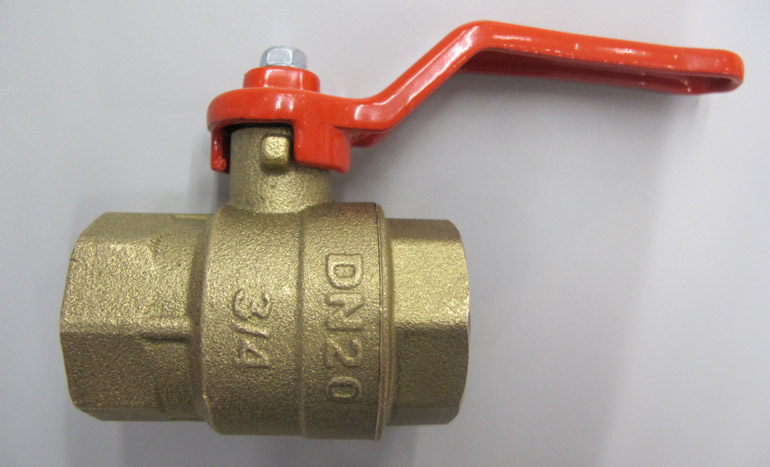

Маркиране

Тялото се прилага:

• Емблема на производителя.
• Номинален диаметър – DN – в мм и инчове, но икона в инчове на малки корпуси " може да слезе.



• PN е работното налягане в барове. Бар се равнява на 1 атмосфера и 0,1 МРа.



Области на употреба

Първите патентовани сферични кранове са използвани в горивните системи за самолети. Сега е трудно да се намерят области, където те не биха намерили приложение..

Нито пневматично-хидравлични системи от ракети, нито връзки към тръби в банята не могат без такива фитинги. Те се превърнаха в необходимост в отоплителните, водоснабдителните и вентилационните системи в обществени и жилищни сгради. Те са предпочитани вместо клапани и клапани при смяна на радиатори, свързване на котли, инсталиране на разходомери. Впечатляващите размери на дизайна с червячни зъбни колела се използват в петролната, газовата и химическата промишленост. Разработени са специални инженерни решения, за да се гарантира, че механизмът не се срутва по време на транспортирането на агресивни среди, масла и хранителни течности, канализация.

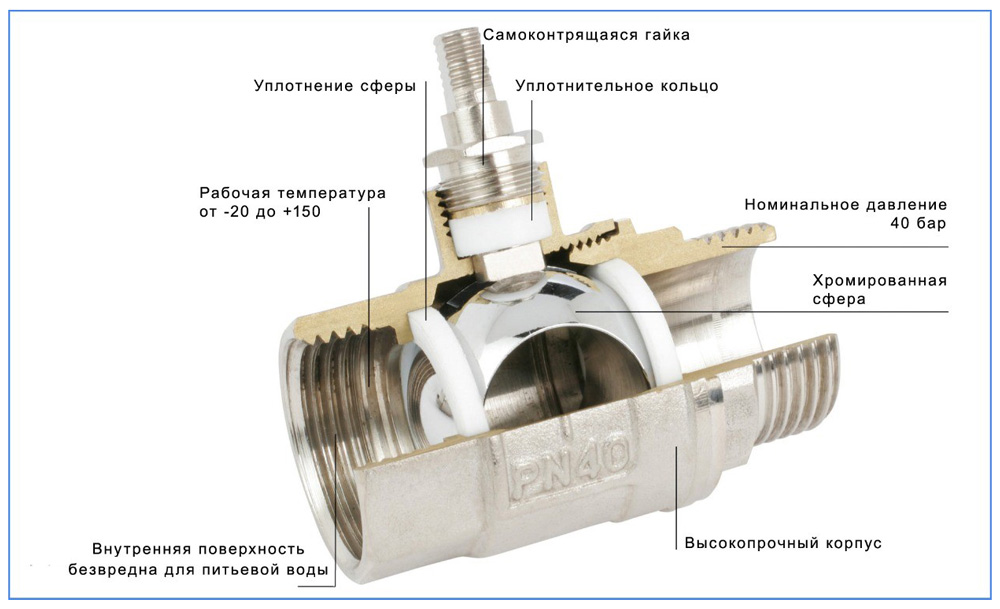

Характеристики на дизайна

Детайлите на конструкцията на сферичните кранове варират в зависимост от тяхното приложение. Например, на тръби с диаметър над 30 см, се монтират модели с редуктори, а крановете за високо прецизно регулиране са оборудвани с измервателни уреди. Устройства с повече от 2 дюзи, с Т-образни или L-образни отвори, позволяват смесване и пренасочване на потоци. Но в ежедневието по -често се използва кран с два крана (фиг. 1).

Основният елемент на клапана е добре заточена топка: сферичен щепсел / тапа с цилиндричен отвор.

Диаметърът на отвора е същият като диаметъра на тръбата или малко по -малък. В зависимост от този параметър, крановете се разделят на пълни и частични отвори / редуцирани. Първите са по -скъпи (понякога почти два пъти) и се използват, когато е важно да се сведат до минимум хидравличните загуби. За втората пропускателната способност е с 20-50% по-ниска (в зависимост от модификацията). Това забавя потока на средата, увеличава риска от ерозия и намалява издръжливостта. Но те са по -евтини и по -компактни, така че най -често се избират за домашна употреба..

Материал на топката – стомана или месинг с антикорозионно покритие (никел, хром).

Има и модели от полипропилен за монтаж върху пластмасови тръбопроводи. Моля, обърнете внимание, че те са по -малко издръжливи от металните и не са подходящи за транспортиране на горещи среди (над 60 ° C).

Повечето клапани са оборудвани с флуоропластични уплътняващи елементи. Този материал е предназначен за работа в температурния диапазон от -100C до + 1500C. За по -трудни температурни условия често се избират конструкции с твърди метални уплътнения. Но те се характеризират с по -малка стегнатост..

Врелото е част, която прехвърля силата от дръжката към топката. В съвременните модели, по време на сглобяването, той се монтира от вътрешната страна на кутията: това намалява риска от удари по време на скокове на налягането.

Положението на болта може да се контролира с дръжка (под формата на лост, пеперуда или колело), ​​която се държи отгоре от самозаключваща се гайка.

Между другото, по цвета на дръжката можете бързо да определите предназначението на крана (фиг. 4). Ако цветът е жълт, това е фитинги за газопроводи. Други цветове обикновено се използват за маркиране на кранове за отоплителни и водоснабдителни системи..

Корпусът на клапана е изработен от стомана, месинг, чугун или пластмаса. За промишлена употреба по -често се поръчват модели в стоманен корпус, а за домакински системи – месинг.

Свързването е типично за системи с диаметри на тръбите до 45 мм. Ако трябва да поставите спирателни клапани на домашен радиатор, тогава съединителен вентил с външна или вътрешна резба би бил разумно решение..

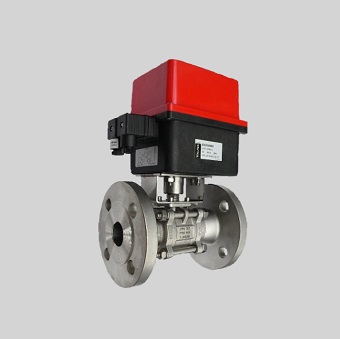

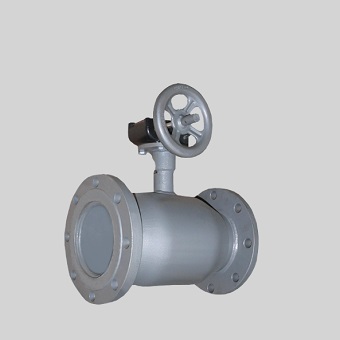

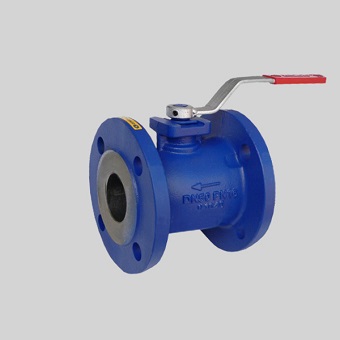

Фланцовите съединения могат да издържат на големи натоварвания. Такива кранове се монтират на системи с тръба с диаметър над 50 мм..

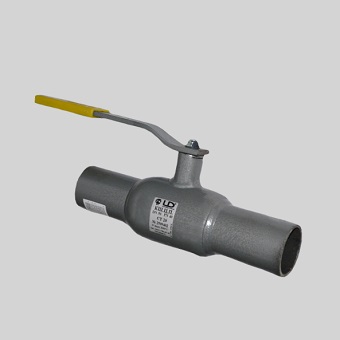

За закрепване на заварен кран е необходима заваръчна машина. Тази връзка се счита за най -трайна и се използва в промишлени тръбопроводи с голям диаметър..

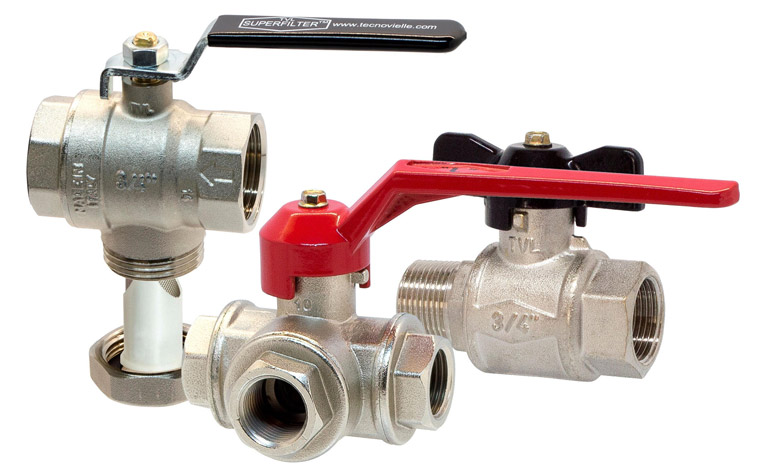

Класификация – видове и разлики

Според метода на свързване към системата, сферичните кранове са:

• За заваряване – те са заварени към тръбопровода и се използват в критични системи с високо налягане.
• Фланец.
• Монтаж – с външна резба.
• Съединители – с вътрешна резба.
• Комбиниран – свързан към системата от различни страни по различни начини.

По производителност кранове са:

• Пълен отвор – диаметърът на прохода в щепсела е равен на диаметъра на тръбопровода.
• Стандартен отвор (намален) – размерът на отвора в топката е с един размер по -малък от диаметъра на тръбопровода.

Структурно-има прави и ъглови дизайни, двупосочни и трипътни.

Чрез устройството на заключващия механизъм

• С плаваща топка. Плаващата топка не е здраво свързана с дръжката, тя може да бъде притисната към О-пръстена, подобрявайки уплътнението на затворения вентил.
• С топка в опори. В конструкция с топка в опори, топката се монтира и завърта в опорите, в долната част има аксиална издатина, която се вписва в вдлъбнатина в тялото. Повърхността на топката е плътно притисната към седалките и при затваряне надеждно запечатва конструкцията.

Кой кран е по -добре да се използва за водоснабдяване като основен при влизане в апартамент

От какъвто и материал да е направен тръбопроводът в къща или апартамент, металните спирателни вентили винаги се поставят на входа. Металните конструкции са по -надеждни и в случай на повреда се сменят по -лесно и по -бързо.

Кой изглед е най -подходящ за водопровод

Невъзможно е да се каже недвусмислено кои видове са по -добри. Стоманените изделия могат да ръждясат и да обраснат със соли; необичаен титан, керамика, неръждаема стомана са редки, скъпи и няма особен смисъл да ги инсталирате. Остават месинг (бронз) и пластмаса. Входът определено е месинг, полипропилен може да се достави и върху пластмасовите части на системата. Ако системата е монтирана от омрежен полиетилен, тогава тръбите се монтират с помощта на фитинги и е най-удобно да се прикрепят към тях метални изделия..

По материал

При работа със спирателни и контролни клапани е важно от какво е направен продуктът. В зависимост от целта на използване ще бъдат взети определени материали

Като правило те се опитват да вземат месингови, бронзови, неръждаеми или пластмасови клапани за домакинска употреба. За външна употреба е препоръчително, освен изброените, да изберете чугун и стомана.

Основните материали, подходящи за производството на клапани:

• Месинг. Използва се за изработка на малки предмети. Механизмите са леки, перфектно издържат на корозия. Месинговият вентил има дълъг експлоатационен живот. Използва се в системи за захранване със студена и топла вода. Закрепва се към стоманени или пластмасови тръби. Най -големият недостатък на такива механизми обаче е тяхната висока цена;
• Излято желязо. Това винаги са тежки конструкции. Те се различават от другите материали по своята здравина и надеждност. Монтира се върху тръбопроводи с високо налягане. Чугунените продукти перфектно издържат на деформационни ефекти. В същото време цената на клапана е ниска, поради което тези механизми често се използват във водопроводните системи на жилищни сгради, в летни вили, в частния сектор, гаражи;
• Стомана. За продукти, изработени от този материал, външният вид на дръжката е характерен – това е колело, което може да се завърти, за да се регулира налягането на потока или напълно да се спре движението на течността. Ако сравним продуктите от чугун и стомана, тогава последните имат по -леко тегло, по -опростен дизайн. Заключващото и регулиращо оборудване от стомана може да бъде поправено. Те често се използват във водопроводи за подаване на течности с високи температури и високо налягане. Използва се във водоснабдителни системи, където съществува риск от хидравличен удар.
• Неръждаема стомана. Продуктите от този материал са на ниска цена. Недостатъкът на такъв продукт е, че е склонен към образуване на котлен камък. Следователно, такъв клапан не се препоръчва да се инсталира на системи за захранване с топла вода;
• Пластмаса. Подходящ за продължителна употреба, той е евтин. Той ще бъде без корозия и котлен камък. Използването им обаче е възможно само върху пластмасови тръбопроводи..

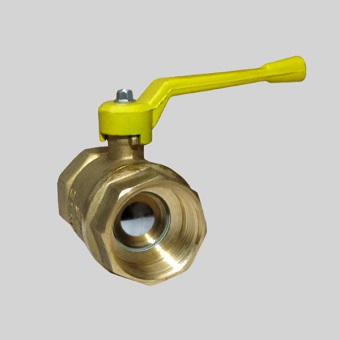

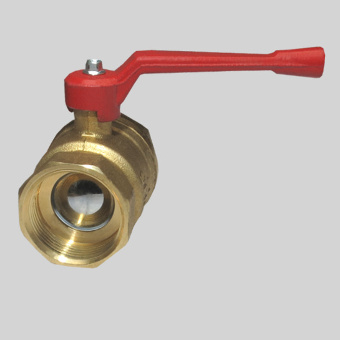

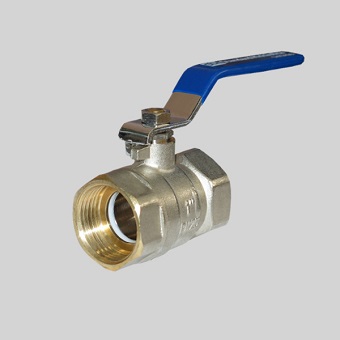

Сачмен вентил от месинг.

Месинговите сферични кранове са най -често срещаните кранове във водопроводните инсталации..

Основните предимства на месинговите кранове:

– ниска цена;

– голям избор от модели от различни производители;

– кратки срокове за доставка;

– добри показатели за вода и газ;

– устойчивост на механични натоварвания.

Основните недостатъци на месинговите кранове са:

– малък брой диаметри, главно произведени от DN 8 до DN 100 mm;

– липса на заварено изпълнение;

– нестабилна работа при температури над 200 градуса С;

– невъзможност за стабилна работа на нефтопродукти.

Стоманен сферичен вентил.

Стоманените сферични кранове са клапани, изработени от въглеродна стомана (обикновено стомана 20 или стомана 25), които се използват широко в промишлеността и жилищно -комуналните услуги.

Основните предимства на стоманените кранове:

– ниска цена;

– голям избор от модели от различни производители;

– кратки срокове за доставка;

– добри показатели за топла вода и газ;

– устойчивост на механични натоварвания;

– широка гама от модели.

Основните недостатъци на стоманените кранове:

– нестабилна работа при температури под -40 градуса С;

– трудности при продължителна експлоатация в системи за водоснабдяване със студена вода;

– невъзможност за работа в умерено агресивни среди.

Сферичен кран от легирана стомана (студоустойчив).

Студеноустойчивите сферични кранове са клапани, изработени от легирана стомана (обикновено 09G2S) и предназначени за работа при ниски температури до -60 ° C, другите им свойства съвпадат със стоманените клапани.

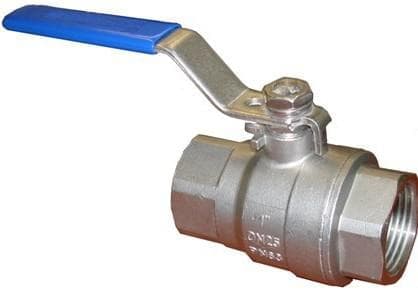

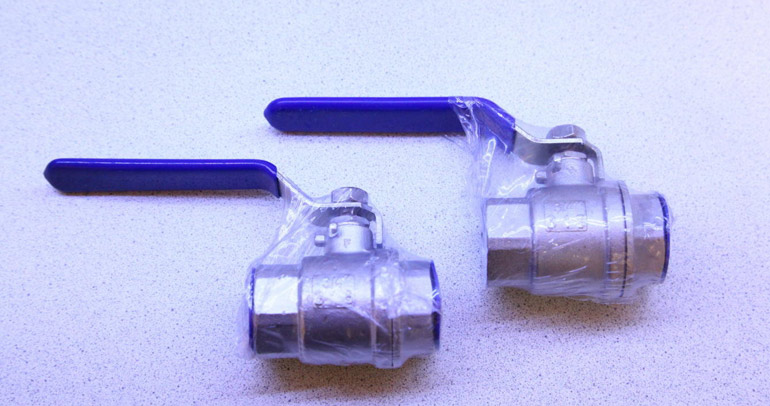

Сферичен кран от неръждаема стомана (неръждаема).

Сферичен вентил от неръждаема стомана – това са клапани, изработени от неръждаема стомана (обикновено 12X18H10T и подобни), които се използват широко в промишлеността.

Основните предимства на крановете от неръждаема стомана:

– широка гама от работни среди;

– способността да работи при температури до -60C.

Основните недостатъци на крановете от неръждаема стомана:

– висока цена;

– тесен моделен диапазон, главно произведен от DN 8 до DN 300 mm;

– дълги срокове за доставка за повечето кранове.

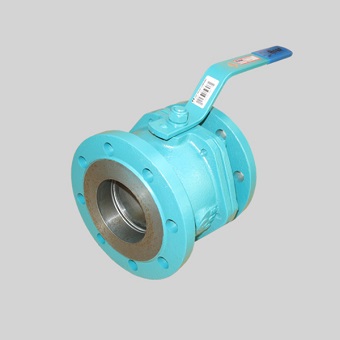

Чугунен сферичен вентил.

Чугунените сферични кранове са клапани, изработени от сив (пластичен) чугун. Поради масовото производство на стоманени сферични кранове, чугунените клапани са поскъпнали и повечето производители отказват да ги произвеждат. В резултат на това от около 2010 г. в Русия имаше само един производител на чугунени кранове и голям брой неликвидни активи, които бяха произведени през 80 -те години при СССР. Поради факта, че чугунените кранове нямат предимства в сравнение със стоманените кранове, препоръчваме без съмнение да ги смените със стоманени кранове.

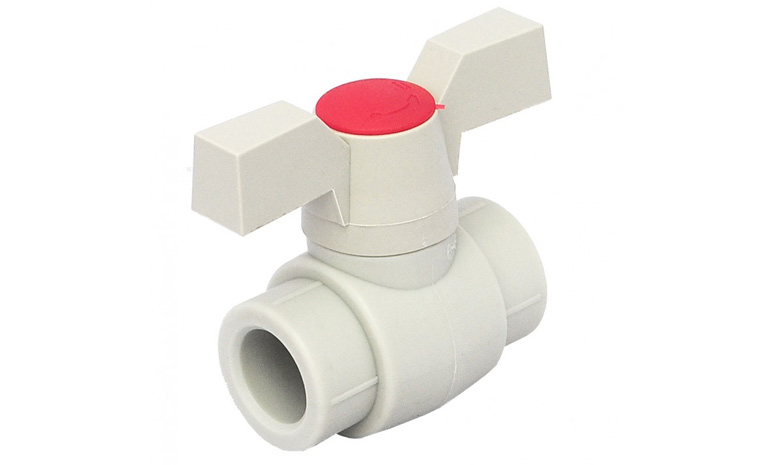

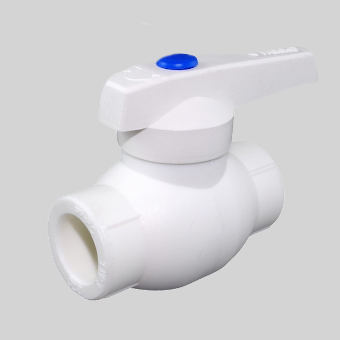

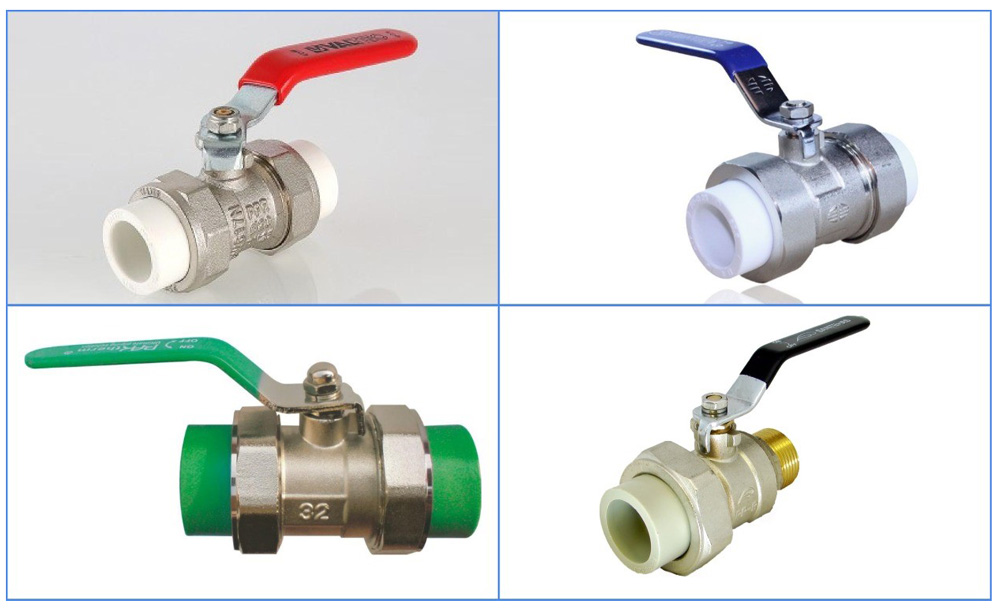

Пластмасов сферичен вентил

Пластмасовите сферични кранове са вентили, изработени предимно от полипропилен и предназначени за монтаж върху пластмасови тръби.

Основните предимства на полипропиленовите кранове:

– издръжливост, сравнима с месинга;

– цена;

– леко тегло.

Основните недостатъци на полипропиленовите кранове:

– възможност за монтаж само върху пластмасови тръби.

По метода на закрепване

Всеки тип вентил има свои собствени конструктивни характеристики и начин на свързване към процеса на водоснабдяване. Продуктите са прикрепени с допълнителни елементи или са заварени към тръбопровода.

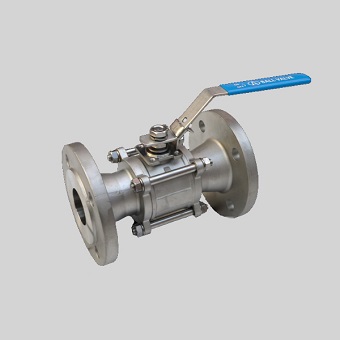

Фланцово свързване. Използва се за свързване на чугунено или стоманено оборудване. За правилното закрепване краищата на разклонителните тръби на механизмите трябва да имат фланци с гумено уплътнение. Процесът на инсталиране е както следва: краят на тръбата и разклонителната тръба на спирателното оборудване са снабдени с фланци. Между тях е монтирано гумено уплътнение. Точката на свързване се затяга с болтове за закрепване.

Закрепването на съединителя се дължи на допълнителна тръба, която се завинтва в края на клапана и има външен шестоъгълник, така че процесът на завинтване е лесен, можете да използвате гаечен ключ. Първо, лентова лента се навива на тръбата на механизма за здраво закрепване и предотвратяване на течове. Използва се и специална MUF лента, запечатва и предотвратява течове.

Цапов метод на свързване. Използва се част с външна резба на разклонителните тръби. Монтира се близо до тръбата и с помощта на съединителната гайка механизмът се пуска в действие. Металното уплътнение е отговорно за херметичността на приклада; също се използват специални смазочни материали.

Заваръчен метод на закрепване. Още от името става ясно, че инсталацията става чрез заваряване. Този монтаж на клапана е допустим както на метални тръби, така и на пластмаса.

Трябва да се отбележи, че когато инсталирате клапана по фланцов начин или използвате резба, след това за ремонтни работи, оборудването може да бъде извадено. Ако вентилът е заварен, повторен ремонт не е възможен..

Закрепването на пластмасови затварящи вентили има свои собствени технологични характеристики. По -специално, тяхното заваряване се извършва със специална заваръчна машина. Конструкцията, която ще се монтира, се състои изключително от пластмасови елементи. За да свържете клапана и тръбата, тръбите и на двете се нагряват до необходимата температура. В този случай си струва да се обмисли един детайл – външната страна се нагрява върху тръбата, вътрешната страна на клона се нагрява на крана. Веднага щом пластмасата стане мека, тръбата се вкарва в тръбата и се оставя да се охлади. Вътре възниква молекулярна адхезия, гарантираща пълно запечатване на възела

Разновидности на механизми за заключване на топките

Този тип спирателно устройство има няколко разновидности, които се различават по дизайн, производителност, регулиране на потока, структура на контролния блок и материал за производство. По -долу ще разгледаме тези въпроси..

Материали, използвани за сферични кранове

За производството на клапани могат да се използват различни метали и техните сплави:

• стомана;
• месинг;
• бронз;
• излято желязо;
• хром;
• цинково-алуминиева сплав;
• полипропилен.

Използването на този или онзи материал се дължи на предназначението на частта и характеристиките на работа. Най-често използваният метал при производството на сферични кранове е месинг, което се дължи на високите му антикорозионни и якостни характеристики..

Възможности за монтаж на порта

Според възможностите на затвора, сферичните кранове са разделени на:

• заключващи – имат само две позиции: отворена и затворена;
• регулиращи – способни плавно да променят силата на натиска на работната среда;
• трипътен – тялото е тройник, дупките в металната сфера са направени по такъв начин, че е възможно да се пренасочи течността към различни клонове на тръбопровода или да се свържат потоците от две работни среди заедно.

Капацитет на потока на сферичния вентил

По производителност се разграничават следните типове съединителни сферични кранове:

• пълен отвор. Диаметърът на проходния отвор в сферата на затвора е същият или малко по-малък (1-10%) от вътрешния участък на тръбата. Това дава възможност напълно да се пропусне работната среда;
• стандартен отвор. Отворът в топката на работния блок е по -малък от вътрешния диаметър на разклонителя, което намалява производителността на клапана.

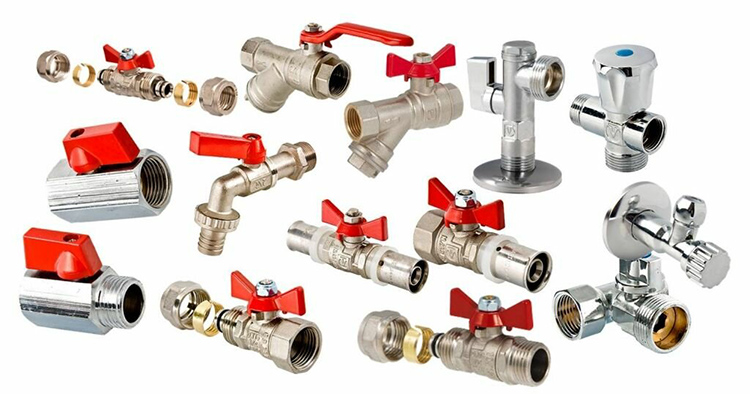

Разновидности на сферични кранове

Както всеки механизъм, такива клапани могат да бъдат различни. Някои от типовете са по -често срещани в ежедневието, други се използват по -рядко, но си струва да се обмисли всичко, за да може читателят да получи по -подробна информация. Основните критерии, по които са разделени сферичните кранове, са:

• конектори с резба;
• честотна лента;
• вид заключващ механизъм;
• метод на контрол;
• материал за производство.

Резбови съединители и техните видове

Съединителите с резба се използват за свързване на вентила към тръбата и свързването му към системата. Те могат да бъдат три вида:

• външен – гайка, разположена на тръбата, се завинтва към съединителния кран от двете страни. За уплътняване тук се използва уплътнение от паронит, гума или силикон;
• вътрешен – резбата се намира в тялото на клапана. В същото време се завинтва към външната резба на тръбата, а уплътнението се прави с лен или лента FUM;
• комбинирани – тук има и двете предишни опции, разположени от различни страни

Месинг

Този вид продукт се счита за най -популярен, когато е необходимо да се инсталира върху тръбопроводни арматури, за да се регулира подаването на течности. В процеса на производство се използва хромиран или полиран месинг. Благодарение на това е възможно да се постигне висококачествен продукт..

Сферичният клапан, изработен от месинг, е в състояние да издържи на големи температурни колебания, в резултат на което устройството може да изпълнява всичките си функции дори в екстремни условия. Месинговите клапани не корозират, поради което експлоатационният им живот е много по -дълъг от този на стоманените изделия.

Съединител на кола

Този вентил също е често срещан тип сферично устройство. Характеризира се с свързване към тръба или резервоар за съхранение на течност посредством съединители. Имат вътрешна цилиндрична резба.

Също така, конструкцията на съединителния клапан може да предполага наличието на вътрешна конусна резба. За да отворите крана, вземете дръжката и я завъртете обратно на часовниковата стрелка. Когато дръжката е в положение успоредно на тръбата, това означава, че вентилът е напълно отворен..

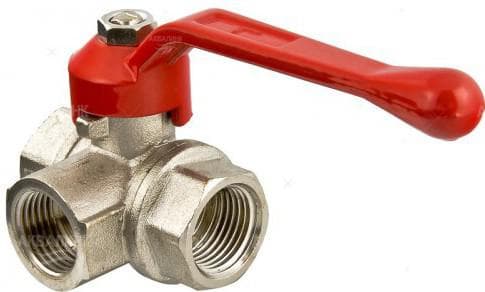

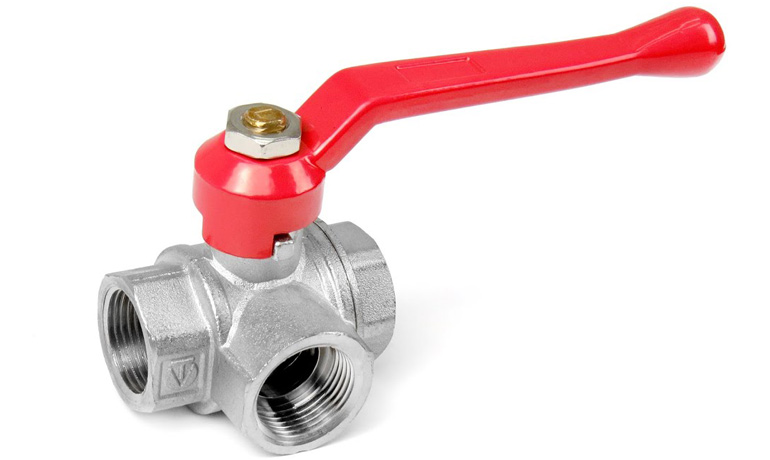

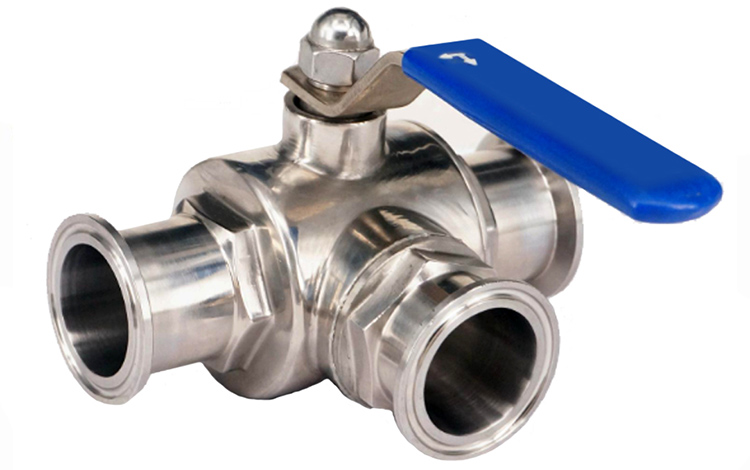

Трипътен

Този тип сферичен вентил се характеризира с наличието на една входяща и две изходящи тръби. Това дава възможност да се смесват потоци от носители с различни параметри. Въз основа на посочените характеристики, трипътните кранове са намерили своята активна употреба във водопроводните инсталации при инсталиране на смесител.

В допълнение, такива продукти имат следните положителни качества:

• простота на дизайна;
• малък размер;
• кратко време за изпълнение;
• може да се използва за вискозни и замърсени среди.

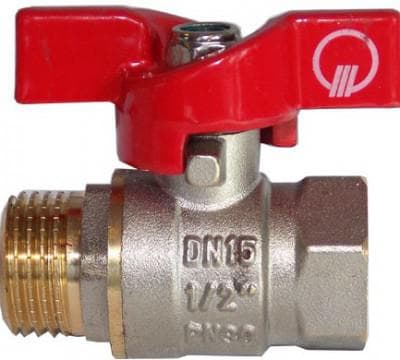

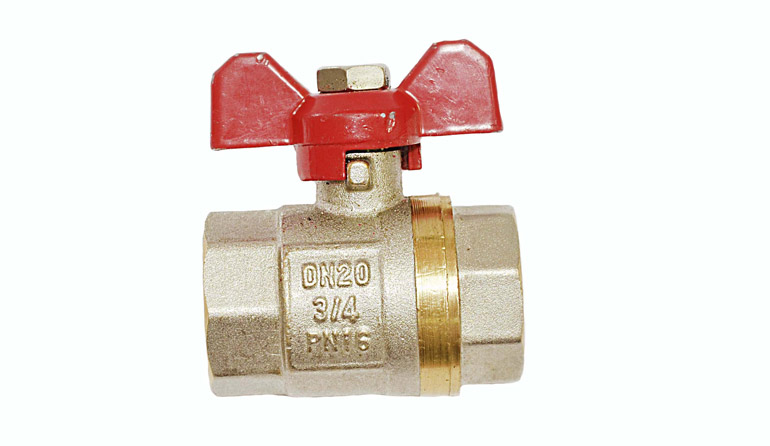

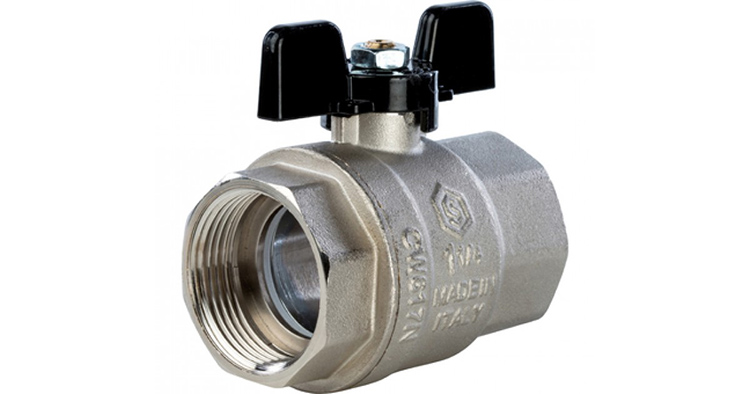

Пеперуда

Такова устройство има тяло от кован месинг. Съществуващият сферичен елемент е хромиран. За да управлявате крана на пеперудата, има специален лост, който прилича на “пеперуда”. Този лост е покрит с епоксиден емайл по време на производството..

Ъглова

Ъгловите кранове се използват за свързване към системи за захранване със студена и топла вода. Обикновено те могат да бъдат намерени в тръбите на казанчето, миксера, прането и съдомиялната машина. Процесът на свързване се извършва с помощта на гъвкави съединители със съединителна гайка. Благодарение на такъв кран е възможно да се прекъсне подаването на течност към определен източник на потребление на вода..

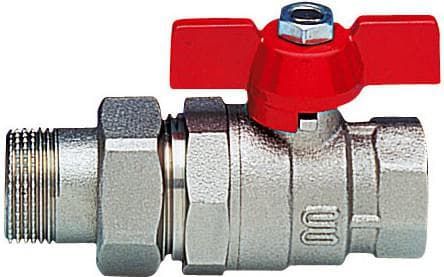

Яка (американска)

Тази версия на сферичния вентил е представена под формата на спирателни фитинги за тръбопроводи. Такъв продукт извършва пълно затваряне или отваряне на канала за течност в тръбата. За производството на тяло на сферичен вентил със съединителна гайка (американски) се използват месинг и никелиране.

Какви са сферичните клапани по вида на връзката ?

Съединителните сферични кранове са клапани с резбови връзки, които се използват широко в различни области на промишлеността и жилищно -комуналните услуги. Тези клапани се предлагат от DN8 до DN100, материал на корпуса: месинг, стомана и неръждаема стомана. Основните предимства на такива кранове са: леко тегло, малка дължина на конструкцията, ниска цена. Недостатъците на съединителните сферични кранове включват тесен диапазон от диаметри и сложност по време на поддръжка (вентилът е запушен с котлен камък и т.н.) и ремонтни дейности.

Има няколко разновидности на нишки:

– сферичен кран vn-vn с вътрешна резба от двете страни;

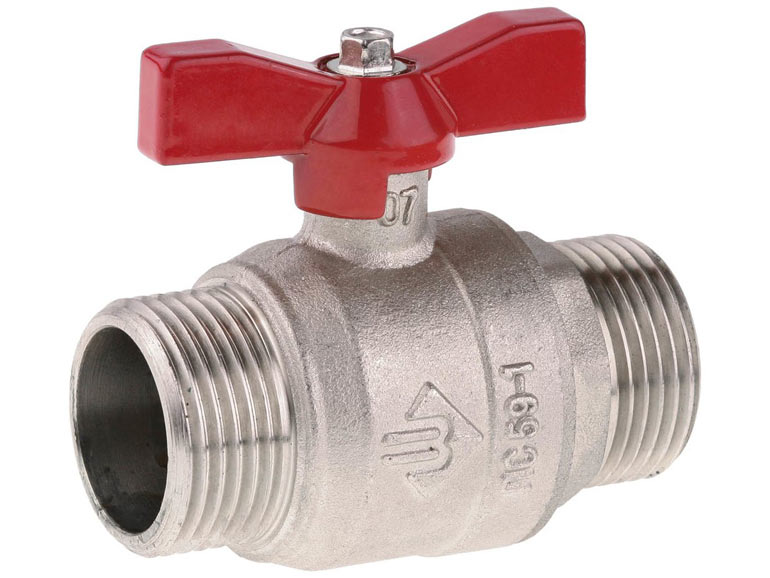

– сферичен вентил nar-nar (наричан още щифт на сферичния вентил) с външна резба от двете страни;

– сферичен вентил е вид вентил с външна резба, към всяка резба се завинтват само фитинги;

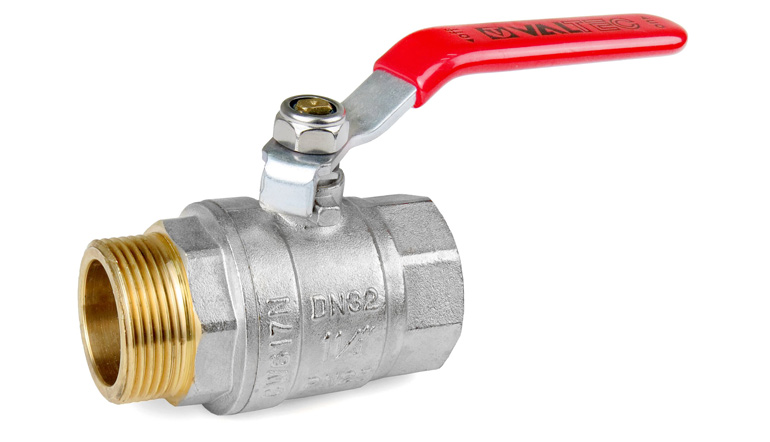

– сферичен клапан vn-дъска с вътрешна резба от едната страна и външна резба от другата страна;

– сферичен вентил с „американка“ с вътрешна резба с една и съединителна гайка от другата страна.

Сферичните кранове с фланци са клапани, които са свързани директно към връщащите фланци. Тези клапани се предлагат от DN15 до DN800, материал на корпуса: чугун, стомана и неръждаема стомана. Основното предимство на такива клапани: лекота на монтаж и поддръжка, приложимост за целия диапазон на налягане. Недостатъците на сферичните кранове с фланци включват голямо тегло и габаритни размери, както и възможност за разхлабване с времето на затягане на болтовете и в резултат на това загуба на плътност.

Сферичният вентил за челно заваряване са клапани с челни заваръчни краища. Тези клапани са произведени от DN10 до DN800, материал на корпуса: стомана и неръждаема стомана. Основното предимство на такива кранове: пълна и надеждна херметичност на връзката, малка, в сравнение с фланци, тегло и дължина на конструкцията. Недостатъците на заварените кранове включват невъзможността за поддръжка, сложността на демонтажа и подмяната.

По геометрия на тялото

Сферичните кранове се използват на неравни участъци от тръбопровода. Клапанът може да се използва като праволинеен вентил със същите или различни размери вътрешни или външни резби; често се поставя върху клона на тръбопровода за източване или пълнене с вода. Ако кранът се използва за напояване, единият му край е снабден с фитинг от рибена кост, за да закрепи гъвкавия маркуч към скоби или тел; за грубо почистване на пясък, в корпуса на някои модели се поставя вграден филтър.

Има разновидности, предназначени да променят посоката на потока, те имат три входа (трипътен). Други са удобно инсталирани в тръбопровод, който променя ъгловото си положение – тялото им е оборудвано с свързващи тръби, разположени под ъгъл (ъглови изгледи).

По размерни параметри

Маркировките DN на корпуса на клапана показват диаметъра на канала в милиметри и по -рядко в инчове, следните номинални размери се считат за общоприети: 1⁄2 (15 mm), 3⁄4 (20 mm), 1 (25 mm ), 1 1⁄4 (32 мм), 11⁄2 (40 мм), 2 (50 мм) инча. Трябва да се отбележи, че за битови спирателни вентили в системи за подаване на студена и топла вода, отопление, най-големият размер се счита за напречно сечение от 32 мм. Почти всички клапани с канални канали до 50 мм са оборудвани с накрайници с резба, при 50 мм и по -горе клапаните са оборудвани с дискови плочи за фланцово свързване.

Работно налягане

Номиналното налягане (букви PN с число) е вторият индикатор, който е прикрепен към тялото на всички кранове за вода. Цифровото обозначение показва какво налягане издържа вентилът по време на експлоатационния си живот при температура на околната среда 20 ° C. Цифровата стойност на Pn е посочена в атмосфери (барове), съответстващи на 0,1 МРа, стандартните индикатори са 10, 16, 25, 40, по -рядко внасяни модели (Bugatti) с по -високи характеристики на налягане от 50 и 64 бара.

Тип канал за преминаване

Сферичните кранове се произвеждат в два вида – с намален отвор, с един стандартен размер (1/4 инча) по -малък от напречното сечение на тръбопровода и с пълен отвор. При избора на спирателни вентили, те се опитват да вземат предвид този фактор, като монтират пълнопроходни устройства в участъка на тръбопровода, където имат най-малко хидравлично съпротивление на потока. Моделите с намален канал преминават най -добре на клонове за източване или пълнене на тръби с течност – тогава диаметърът им няма да повлияе на работата на системата.

Метод за свързване на тръби

Беше отбелязано по -горе, че в по -голямата част от случаите метални сферични кранове за тръбопроводи с диаметър до 50 мм са направени за резбова връзка. Големите модели от 50 мм често се правят с фланци. Промишлени сортове черни метали се произвеждат за заваряване, битови сортове за монтаж в полимерни тръбопроводи са оборудвани с тръби за запояване (PP полипропилен), лепене (PVC поливинилхлорид), компресионни или пресови връзки съответно към тръби от полиетилен с ниско налягане ( HDPE) или метал-пластмаса (PEX-AL-PEX).

Форма и материал на дръжката

Всички видове сферични кранове са оборудвани с дръжки с различни форми, това не е направено случайно и определя обхвата на използване на устройствата.

• Конзолните модели с един лост са склонни да се монтират на места без директен достъп на хора или в затворени пространства. В този случай дръжката не може да бъде преместена случайно и благодарение на дългия лост е удобно да я завъртите на труднодостъпно място с пръст на едната ръка.
• Арматурата с дръжка -пеперуда е монтирана на места, където може случайно да бъде докосната, тъй като за нейното завъртане ще трябва да се приложи по -голяма сила, отколкото за конзолен модел, вероятността от случайно отваряне е значително намалена.
• Дръжката на пеперудата с една малка плоча се използва за подаване на вода в пералните машини, също е трудно да се завърти чрез случайно докосване, а малките габаритни размери и същото хромирано покритие с крана увеличават декоративния ефект на продукта.

Дръжките за битови кранове са изработени от стомана или алуминий, прахово боядисани в червени, черни или жълти цветове, полимерни материали.

Какви са сферичните кранове по вид на преминаване ?

Пълнопроходният сферичен кран е вентил, в който обявеният номинален диаметър DN съвпада със стойността на реалния проход в топката. Например, за вентил с пълен отвор DN100 и диаметърът и реалният проход в топката е 100 мм.

Стандартният сачмен вентил е вентил, в който декларираният номинален диаметър винаги е по -голям от действителния отвор в топката. Например, стандартният отвор DN100 има номинален диаметър на отвора 100 мм, а действителният отвор в топката е 80 мм. Основното предимство на стандартните отвори е тяхната по -ниска цена в сравнение с клапаните с пълен отвор..

Мнозина ще попитат – защо се появи стандартният модел на отвора и е толкова популярен? (повече от 90% от всички сферични кранове са със стандартен отвор). Отговорът е доста интересен. Поради конструкцията на клапана, когато се постигне ниско хидравлично съпротивление на работната среда при преминаване през топката, пропускателната способност на вентил със стандартен поток понякога е дори по-голяма от тази на клапаните и вентилите със същия диаметър, и тъй като сферичните кранове са станали широко разпространени от 2000 г., те без проблеми заменят подобни фитинги без загуба на налягане и среден поток.

Какви са сферичните клапани по тип тяло? ?

Изцяло завареният сферичен кран е неотделим клапан, изработен от въглерод, легирана или неръждаема стомана, който поради завареното тяло има по-ниска цена в сравнение със сгъваемите клапани. Като се има предвид експлоатационният живот на крана от около 20 години, необходимостта от задължително използване на сгъваема конструкция възниква доста рядко.

Сгъваем сферичен кран е кран, който може да се разглобява и обслужва. Единственият важен нюанс е, че без специализирано оборудване е малко вероятно да бъде възможно да се извърши висококачествено разглобяване и поддръжка без загуба на херметичност..

Какви са сферичните клапани по вида на уплътнението ?

Опитът ни показва, че 99% от всички сферични кранове са PTFE уплътнени, с изключение на високотемпературни версии, където се използват уплътнения от метал към метал..

PTFE (флуоропласт, тефлон) е термоустойчив полимер, който осигурява стабилна работа на топла и студена вода, промишлени масла, въглеводородни смеси (петролни продукти, природен газ), пара (до 150C). Работен температурен диапазон от -10C .. + 150C, максимално допустима температура -40C .. + 200C.

Метал към метал е уплътнение, при което корпусът на клапана и топката са в контакт един с друг без меки уплътнения. Основното предимство на металните уплътнения е устойчивостта на високи температури. Основният недостатък може да се счита за трудността да се осигури клас на плътност А.

Какви са сферичните кранове по вид управление ?

Ръчен сферичен вентил – това са най -често срещаните сферични кранове с дръжка или „пеперуда“.

Сферичен кран с скоростна кутия е вентил с инсталирана механична скоростна кутия. Редукторът трябва да се монтира на всички клапани с диаметри над 300 мм, както и на клапани с по -малък диаметър, където е необходимо да се осигури гладко отваряне на сферичния кран.

Сферичен кран с електрическо задвижване – това са кранове с монтирани електрически задвижвания, които се използват за дистанционно управление на технологичните процеси, както и за аварийно спиране на тръбопроводи.

Сферичен кран с пневматично задвижване – това са клапани с монтирани пневматични задвижвания, които се използват за дистанционно управление на технологичните процеси, както и за аварийно спиране на тръбопроводи в опасни зони, в които инсталирането на електрическо задвижване е неприемливо.

Какви параметри са важни при избора на сферичен вентил ?

Много от нашите клиенти са изправени пред необходимостта да инсталират сферичен вентил на съоръжението, но нямат марка.В този случай можете да изберете вентила, от който се нуждаете..

Помислете кои параметри са важни при избора на възвратен клапан.

– диаметър на клапана, DN – обикновено той съвпада с диаметъра на тръбопровода. Стандартен диапазон от диаметри в милиметри и инчове: 6, 8, 10 (3/8 “), 15 (½”), 20 (¾ “), 25 (1”), 32 (1 “), 40 (1 ½” )), 50 (2 “), 65 (2 ½”), 80 (3 “), 100 (4”), 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800 мм.

– номинално налягане на клапана, PN – стандартен диапазон на налягане: 10, 16, 25, 40, 63, 100, 160 kgf / cm2. При избора на номиналното налягане си струва да се има предвид фактът, че за стабилна и продължителна работа на клапана е необходимо работното налягане да е 2 пъти по-малко от номиналното. Например, имате налягане от 12 kgf / cm2 във вашата тръба. Необходимо е да се монтира кран при 25 кгс / см2. Ако инсталирате кран при 16 kgf / cm2, в рамките на няколко месеца кранът може да се повреди..

Какво е по-добре да поставите сферичен клапан, пеперуден клапан, спирателен вентил или вентил ?

Дългогодишният ни опит със спирателни кранове казва, че няма универсален вентил и за различни условия на работа е необходимо да се монтират различни видове клапани. Помислете за случаите, в които има смисъл да инсталирате сферични кранове:

– битови водопроводни и газови комуникации – тук препоръчваме инсталирането на месингови сферични кранове.

– промишлени газопроводи и нефтопроводи – тук препоръчваме монтаж на стоманени фланци и заварени клапани.

– системи за отопление и топла вода – тук препоръчваме монтаж на стоманени фланци и заварени клапани.

Сега нека разгледаме най -често срещаните грешки при избора на сферични кранове:

– стоманените кранове не могат да се монтират в системи за захранване със студена вода, тъй като във водата има много кислород и кранът буквално се обраства с ръжда за 3-6 месеца работа и се проваля. За продължителна експлоатация препоръчваме монтаж на клапани с гумен клин.

– не е възможно да се монтират стоманени кранове с флуоропластично уплътнение върху паропроводи с постоянна температура на парата над 150C, тъй като буквално в рамките на 1-2 месеца от работата уплътнението започва да се проваля и вентилът губи своята плътност. За стабилна работа на тръбопроводите за пара препоръчваме да монтирате клапани с уплътнение метал към метал, които стоят без проблеми при високи температури.

Кои сферични клапани да изберете

Основните критерии за избор на сферичен вентил:

1. Диаметър / номинален отвор (DN или DN). Тази характеристика е посочена върху тялото на продукта. Диаметърът на най -популярните кранове в Русия е от 15 до 50 мм.
2. Вид на връзката. Ако е оборудвана домашна система, тогава обикновено се вземат модели с втулка връзка. За бърз монтаж е удобна модификация със съединителна гайка (“американска”).
3. Максимално работно налягане (PN). Този параметър се прилага и към тялото. За водоснабдителни системи у дома те често купуват кранове, предназначени за налягане до 16 атмосфери (16PN). Препоръчва се да се монтират кранове в отоплителни системи с “запас” за работно налягане (например 40PN). Материалът на корпуса на клапана в системи с гореща охлаждаща течност (от 1000C) се разрушава по -бързо (особено ако е закупено евтино месингово устройство без защитно покритие).
4. Материал на корпуса, дебелина на стената. За повечето неиндустриални системи са подходящи месингови корпусни клапани. Най-надеждните са изработени от горещо пресован месинг CW617N. Магнит ще ви помогне да определите материала (месинг или желязо): той не трябва да се привлича. Бюджетно решение – евтини сферични кранове, изработени от силимин, алуминиево -силициева сплав. Такива продукти са по -леки от техните месингови колеги. Материалът се влюби в занаятчийските китайски производители, тъй като не изисква скъпо оборудване за обработка. Въпреки ниските цени на силиконовите сферични кранове, не се препоръчва закупуването им поради крехкостта на материала. При евтини продукти те също спестяват от материала на корпуса: стените им са много по -тънки.
5. Качеството на повърхността на капака и монтажа. Разглобяването на крана точно в магазина е проблематично, но можете визуално да проверите повърхността на сферата. Тя трябва да бъде полирана и без драскотини. Уплътняващите части трябва да са тефлонови, а не гумени. Когато завъртате копчето, уверете се, че топката покрива напълно прохода. Дръжката трябва да приляга плътно, без люфт.
6. Време за производство. Ако кранът е в склада повече от 5 години, тогава има голяма вероятност уплътнителните елементи да са променили характеристиките си. Затова гледайте не само гаранционния срок, но и датата на производство..
7. Търговска марка. В индустрията кранове от руско производство (например ADL, BAZ) са се доказали добре. Продуктите за производството на нефт и газ, които отговарят на ГОСТ и международни сертификати, успешно се конкурират със западните марки. По -скъпи, но здрави кранове се произвеждат под немски, испански и италиански марки. Основното е, че фалшификатът не е скрит под крана с маркировка VALTEC, BUGATTI или DANFOSS.

По -добре е да закупите сферичен вентил не на пазара, а в специализиран магазин, който предоставя гаранция за качество.

Съвети за монтаж и експлоатация

Преди да монтирате клапана, избършете конеца с парцал и го почистете от прах, стърготини, мръсотия; старата нишка трябва да се изгони с матрица – това ще почисти конеца от ръжда и утаени калциеви и магнезиеви соли. Първо, кранът се пробва – FUM се навива без лента и броят на завоите се запаметява. Посоката на навиване на лентата трябва да съвпада с посоката на навиване на армировката. Кранът се завинтва на същия брой завъртания, както при монтажа. Минималният брой завои е 4. След това чистачката се завинтва по същия начин или гайката се завинтва от другата страна.

Системата се пълни с вода и се тества, ако има теч, връзката ще трябва да се развие, да се добави уплътнител (FUM), да се затегне и да се тества отново.

По време на работа е необходимо да затваряте и отваряте крана поне веднъж месечно – това ще премахне солените отлагания от топката. Не оставяйте капака частично отворен – това води до преждевременно износване на капака. Положението на дръжката трябва да бъде отворено или затворено.

Съвети за подбор

Почти цялата селекция от най -добрите сферични кранове за дома се свежда до месингови изделия – надеждни, некорозивни, издръжливи, евтини и широко разпространени. На полипропиленови тръби се използват полипропиленови конструкции за изключване на част от системата. Металните изделия винаги се поставят на входа.

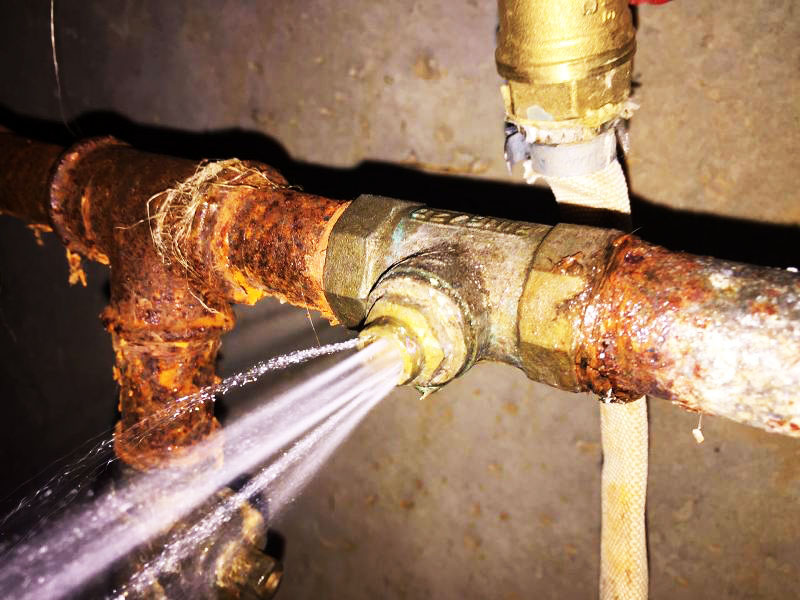

Течовете във водните системи са скъпи, така че трябва да купувате продукти в доста големи магазини, с разписка и сертификат. Не се закачайте за вносни продукти – местните производители също произвеждат продукти с добро качество.

Кранът трябва да бъде проверен – не трябва да има стружки, пукнатини; нишката трябва да има най-малко 4-6 пълни оборота, без да се задръства; стените трябва да са достатъчно дебели; необходимо е да се огледа кранчето вътре, да се провери как се въртят дръжката и топката, има ли дупка в топката (и дали има топка – от време на време има “манекени”, в които тялото се реже като тръба, дръжката не се върти, изобщо няма топка). Освен това е необходимо да се опитаме да разберем дали тялото не е силимин – металът вътре ще бъде бял, а кранът ще изглежда лек – плътността на силимина е по -малка от тази на месинга (според стандарта – 8,5-8,7 g / cm³). Не можете да си купите Silumin – понякога той се пръсва вече по време на инсталацията.

Дръжката е по -надеждна и по -практична от работещата „пеперуда“, но когато монтирате крана до стена или в тясна баня, трябва да помислите дали има достатъчно място за завъртане на лоста или трябва да закупите „ пеперуда “. За да влезете, най-често изберете кран с резбови връзки от типа “гайка-съединение”.

приблизителна цена

Месингови кранове с диаметри на движение 15 и 20 мм струват от 150 рубли, полипропилен със същите диаметри – от 110 рубли. Смесител с лост за кухнята ще струва от 2000 рубли (най -простият) до … няма ограничение за съвършенство – има смесители, които струват десетки хиляди, а за душ те могат да издържат дори до 100 000.

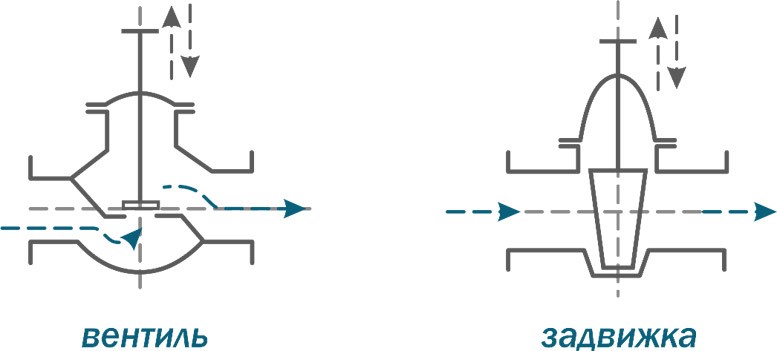

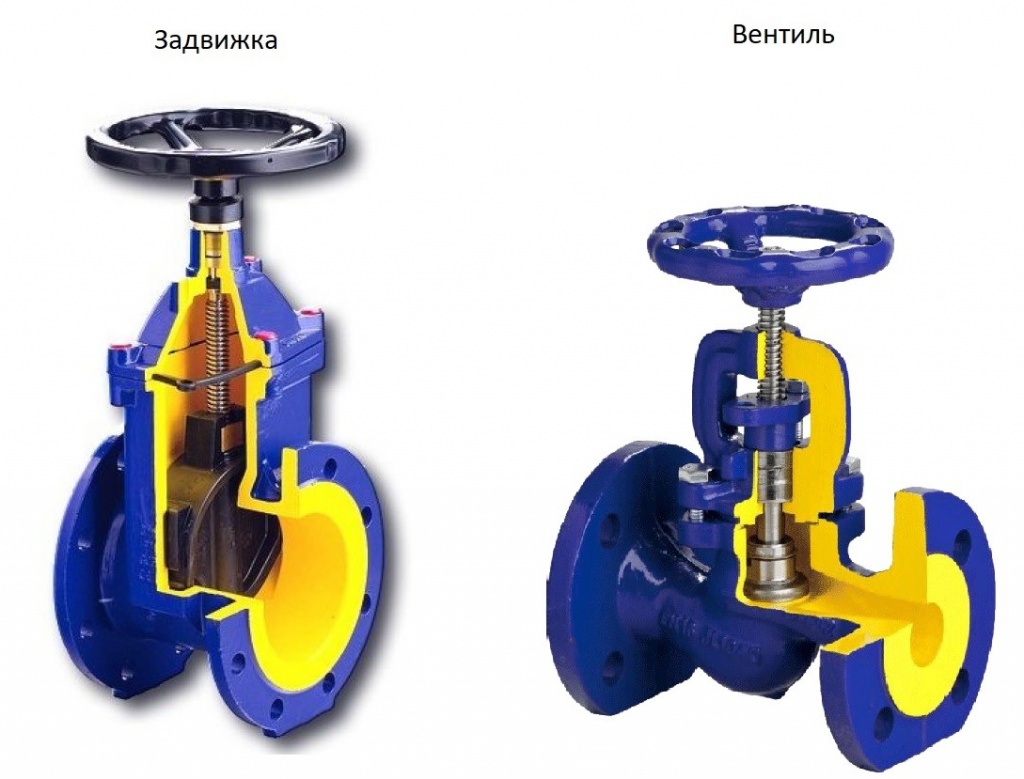

Структурни разлики между вентил и вентил

Основната разлика между вентил и вентил се крие в конструкцията на спирателните елементи.

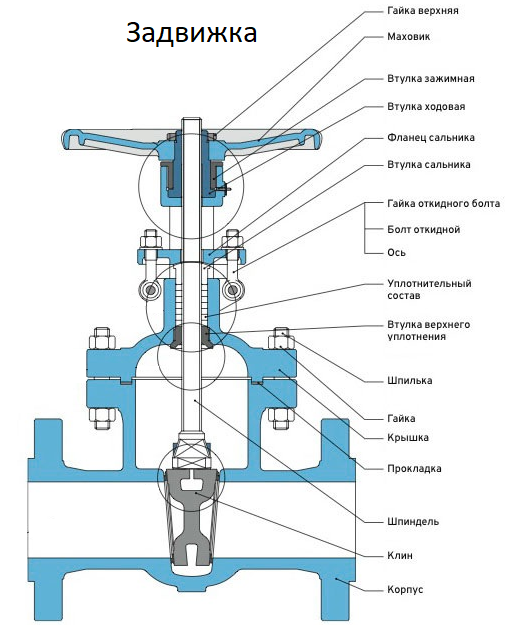

В клапана това е клинов или паралелен клапан, състоящ се от един или два диска. Когато шпинделът се върти, спирателният елемент се движи перпендикулярно на потока на работната среда, отваряйки или затваряйки проходния отвор на клапана.

При клапана спирателният елемент е конус или диск (макара) с резбово стъбло, движещо се успоредно на потока. Когато стъблото се върти, спирателният вентил се спуска в седалката, като по този начин се спира подаването на течност. При обратно завъртане спирателният елемент се издига, отваряйки пътя за движение на работната среда.

Корпусът на клапана има цилиндрична форма. Потокът на работната среда се движи направо през нея. Когато вентилът е в “отворено” положение, потокът се движи по права линия с малко или без препятствия. Малка пречка може да бъде стесняването на отвора и наличието на о-пръстени в него. Уплътнителните елементи осигуряват плътно прилепване на затварящия елемент на задвижващия вентил в положение “затворено”. Този дизайн на корпуса има ниско хидравлично съпротивление..

Корпусът на клапана има много по -сложен дизайн. В него потокът на работната среда не се движи право, както при клапан, а прави два последователни завъртания под прав ъгъл. Този дизайн създава високо съпротивление, когато вентилът е отворен, т.е. когато капакът е повдигнат и значително намалява дебита на работната среда. Въпреки това, когато вентилът е затворен и отворен, спирателният елемент се премества само на една четвърт от номиналния диаметър, а за клапаните той трябва да бъде преместен до пълния диаметър. Поради това обстоятелство височината на сградата на вентилите е много по -висока от тази на клапаните..

Функционални разлики между вентил и вентил

И вентилът, и вентилът изпълняват задачата си по тръбопровода – спиране на потока на работната среда само с една разлика.

Клапанът има само две позиции: “отворен” или “затворен”. Тези. отваря или затваря движението на потока на работната среда. Трети няма.

В допълнение към тези две позиции, вентилът може да бъде и в междинно положение, като частично блокира потока на работната среда. По този начин вентилът регулира потока в тръбопровода..

Вентилите имат следните предимства

• кратък ход на шпиндела, когато капакът е напълно затворен;
• най-добрите условия за осигуряване на херметичността на спирането на потока;
• минимално фрикционно износване на уплътненията.

Съществените недостатъци включват:

• високо хидравлично съпротивление, което значително увеличава консумацията на енергия за изпомпване на средата и необходимото налягане в тръбопровода;
• ограничен диаметър на потока, който не позволява използването им върху тръбопроводи с голямо напречно сечение (повече от 15 cm);
• наличието на застояли зони, в които се натрупва замърсяване.

По отношение на икономическата стойност те се различават:

• воден клапан (воден клапан);
• газов вентил на разпределителната мрежа;
• клапан за газов цилиндър и др..

Определение

Клапан е устройство, което е инсталирано на газопроводи, въздух, вода, пара, масло и други тръбопроводи за отваряне и затваряне на отвори с вентил. Вентилът се състои от стоманено, чугунено или бронзово тяло със седалка за клапана, самия вентил с резбово вретено и дръжка, която позволява на шпиндела да се върти. Вентилите са свързани към тръбопровода посредством резби или фланци и са разделени на съединители и фланци.

Затварящият клапан е устройство, което е инсталирано на тръбопроводи за отваряне и затваряне на отвори с клапан, движещ се перпендикулярно на оста на потока на работната среда. В зависимост от конструкцията на спирателното тяло, задвижките са разделени на маркучи, плъзгащи и паралелни. Шпинделите могат да бъдат прибиращи се или въртящи се..

Сравнение

Това се дължи на различния дизайн на техните заключващи органи. В клапана потокът на течност или газ се спира чрез клапан, притиснат към седалката в хоризонтални равнини, успоредни на потока, за което се извършва двойно огъване на потока течност или газ под ъгъл от 90 ° , но това увеличава устойчивостта към него. В вентила на затвора потокът се блокира от амортисьор или конус, който се спуска перпендикулярно на посоката на неговото движение..

Ако вентилът е правилно проектиран, тогава няма стесняване на проходните отвори в сравнение с входа и изхода, а при използване на клапани са възможни опции. В повечето тръбопроводи се монтират клапани за задвижване на всички колела, тоест диаметърът на отвора им съответства на диаметъра на тръбопровода, но понякога, за да се намалят въртящите моменти, се монтират и стеснени клапани, което намалява износването на уплътняващите повърхности.

При голям диаметър на тръбопроводи (от 300 мм) или високо налягане, задвижващите клапани работят по -ефективно в тях. Вентилите, от друга страна, имат по -опростен дизайн, което води до по -ниската им цена, те също така се въртят по -лесно при високи налягания, но при високо налягане, желанието да изстискате клапана от седалката създава допълнително натоварване на конструкцията . Клапанът изобщо няма съпротивление, тъй като няма завои. Еднопосочното налягане осигурява по-плътно прилягане между клапана и седалката, което прави клапана по-надеждни заключващи устройства.

Блокиращите елементи на клапаните могат или напълно да блокират потока на течност или газ, или да бъдат напълно отворени, докато клапаните могат да се използват като управляващи елементи.

Общи свойства

Портите и клапаните се използват като спирателно устройство в канализацията, водата, газопроводите.

По дизайн всеки от елементите е проектиран за използване в системи с високо налягане. Това свойство се отразява в цената (вентилите и клапаните са по -скъпи от конвенционалните клапани), но позволява използването на устройства в системи, където други проекти ще бъдат неефективни.

И двата елемента са монтирани към тръбата посредством фланци и съединители, както и чрез заварен метод, т.е.елементите могат да бъдат част от сгъваемо или монолитно устройство.

Структурно, както единият, така и другият дизайн са отлято тяло и спирателен елемент за контрол на потока.

Разлика в приложението

Арматурата се използва във всички отрасли на индустрията, включително в сферата на жилищно -комуналните услуги. Инсталиран на всички технологични, главни тръбопроводи.

Има два основни типа клапани: спирателни, регулиращи. Те могат или напълно да блокират потока, или да регулират неговата мощност. Управлявайте устройствата ръчно. Следователно те се монтират на отдалечени места с лесен достъп по маршрути с диаметър не повече от 300 мм..

Клапанът има повишено хидравлично съпротивление, което възниква в резултат на двойна промяна в посоката на потока вътре в устройството. Поради тази причина тя трябва да бъде разположена надолу по течението на работната среда. За да опростят инсталацията, производителите нарисуват стрелка върху кутията.

За разлика от вентила, монтажното положение на клапана на тръбопровода е произволно. Структурата му е симетрична, издържа на по -големи натоварвания. Използва се при полагане на основни тръбопроводи, които изискват плавно спиране на подаването на вещество, за да се предотврати воден удар.

В зависимост от нормативния стандарт, продуктите се експлоатират в системи със:

• налягане до 25 МРа;
• температура до + 600⁰C.

Те се използват при транспортиране на нефт, нефтопродукти, вода, газ, гориво, минерални торове и други вещества, които не са агресивни към материала на частите.

Арматурата предполага ръчно и автоматично управление. За автоматизиране на процеса на управление устройствата са оборудвани с хидравлични, пневматични или електрически задвижвания. Дисковете ви позволяват да инсталирате устройства на труднодостъпни, отдалечени места, да наблюдавате работата от разстояние.

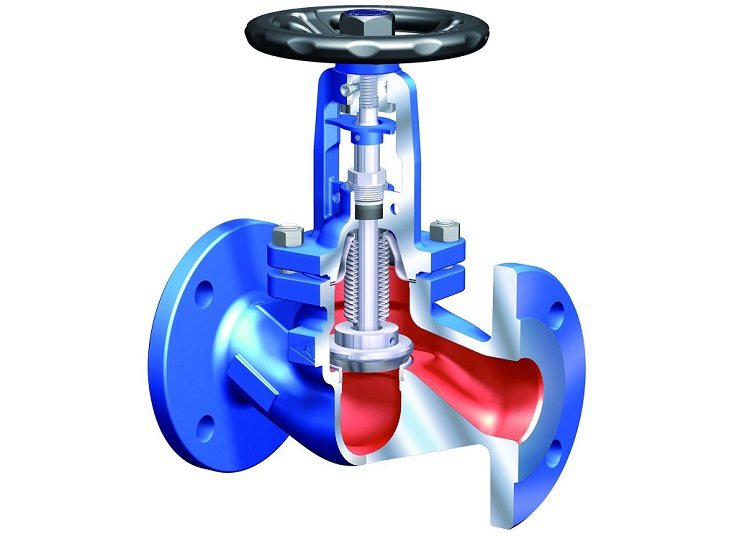

Спецификации

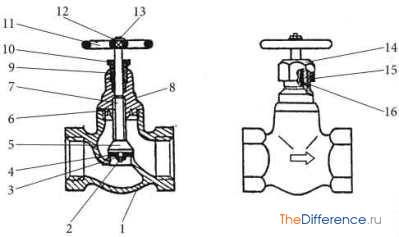

Клапанът се състои от тяло, две разклонителни тръби, макара, шпиндел, хомот. Дизайнът му до голяма степен е същият като вентилното устройство. Основната разлика се крие в синхронното движение на затвора с транспортирания продукт. Това означава, че затварящият елемент е притиснат към седалката хоризонтално успоредно на работната среда, която се огъва два пъти под прав ъгъл..

Уплътнението може да бъде салник, маншон, диафрагма. Благодарение на използването на неметални О-пръстени се постига по-плътно притискане на елементите, изключващи течове.

Портите се произвеждат главно чрез леене, което им осигурява по -високи експлоатационни свойства от аналозите, направени чрез щамповане или заваряване. В зависимост от структурата и местоположението на уплътнителните пръстени се разграничават следните видове спирателни вентили: задвижващи клапани, клиновидни, паралелни, маркучи.

Според разположението на ходовата част, устройствата се предлагат с прибиращ се и не прибиращ се шпиндел. В първия случай пръчката прави ротационно -транслационни движения, увеличавайки височината на конструкцията на устройството, във втория – само ротационни.

Фитингите са изработени от стомана, чугун. Материалът се избира въз основа на условията на работа. Стоманените продукти се характеризират с повишена здравина и твърдост. В зависимост от марката стомана, те могат да се използват във всеки регион, независимо от климата. Чугунените устройства са в състояние да издържат на динамични и вибрационни натоварвания. Понякога устройствата са изработени от бронз или месинг..

Как да инсталирате правилно

Фитингът е монтиран така, че потокът на течността се огъва под прав ъгъл два пъти в две паралелни равнини. В този случай течността или газът изтичат под плочата, което създава натиск върху нея в “затворен” режим на работа отстрани на седалката. Това налягане донякъде помага да се отдели дискът от седалката, когато вентилът е отворен..

Забележка! Ако посоката на потока е обратна, при отваряне налягането му ще създаде допълнително натоварване на клапана и може да счупи стеблото..

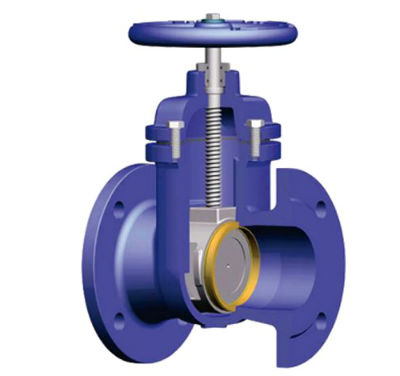

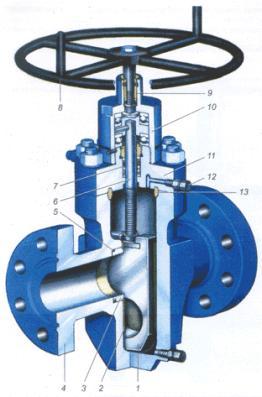

Характеристики на използването на клапани

Портите са изработени от стомана или чугун и са проектирани да изпълняват задачи, подобни на клапаните. Тогава каква е разликата между вентил и вентил? Притежавайки различни конструктивни характеристики, всички продукти от този тип предполагат безпроблемна работа и се използват за плътно блокиране на технологични мрежи и инженерни системи, а също така имат по-опростен дизайн..

Пълният отвор на тялото осигурява минимално хидравлично съпротивление, като по този начин прави възможно използването на клапани в технологични линии с високи дебити на пълнежа.

Основни предимства:

• Устойчив на всякаква среда.
• Простота на дизайна.
• Осигуряване на висока плътност на пода.
• Възможност за работа при екстремни температури.
• Ниско хидравлично съпротивление.
• Надежден заключващ възел.
• Голям избор на продукти по вид и размер.
• Малка конструктивна дължина.
• Бързо възстановяване на работното състояние.
• Възможност за работа с продукта при всяко налягане вътре в линията.
• Лесна поддръжка.

За да се намалят разходите за труд по време на работа, клапаните често са оборудвани със специални механични скоростни кутии с издръжлив метален волан. Ниската скорост при извършване на технологични операции не прави възможно използването на този тип заключващо устройство по магистрали, които изискват минимално време за завършване на процеса на затваряне / отваряне.

Въпреки значителните разлики между клапаните и клапаните, последните също се използват успешно в нефтения и газовия сектор и на технологичните линии, които изискват висока устойчивост на въздействието на агресивни химични съединения.

Класификация на продукта

Водният клапан се класифицира според редица различни характеристики, които включват:

1. Тип и дизайн на заключващото устройство.
2. Материал за производство.
3. Характеристики на свързване с водопроводи или газопроводи.

По вида и дизайна на заключващото устройство клапаните се разделят на следните типове:

• Клапан.
• Корк или конус.
• Топка.

Ще разберем основните характеристики на всеки тип клапани, както и ще определим тяхното предназначение..

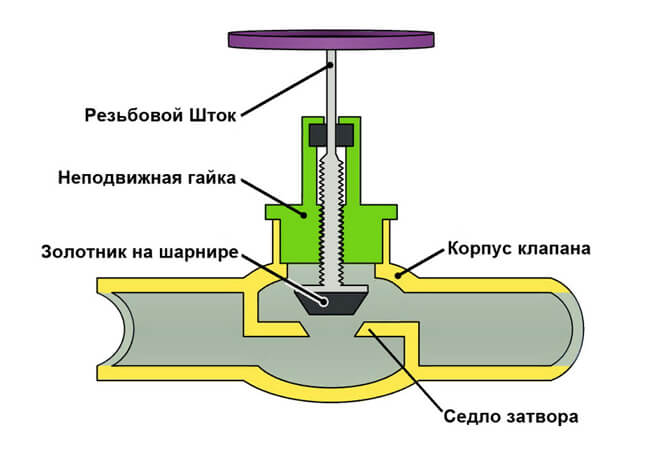

Клапанни устройства

Клапанът на клапана се нарича още вентил, тъй като тялото на продукта е разделено на две части чрез хоризонтални и наклонени прегради. Дизайнът на продукта с наклонена преграда има отвор, който има жлеб за клапана. Тази дупка се нарича седло..

Вентилът е част от стъблото, което се намира в долната част на продукта. Еластично уплътнение се вкарва в структурата на продукта, опирайки се в седлото. С помощта на такава опора на седалката, потокът от течност, протичащ през устройството, се спира. В горната част стъблото е с резба, което е свързано с резбовата връзка на гайката за кацане. С помощта на тази резбова връзка вентилът се повдига и спуска, като по този начин се изключва и регулира налягането на подаващата течност..

Този вид продукт има предимства и недостатъци. Плюсовете включват:

1. Издържа на високо налягане.
2. Регулиране на обема и налягането на водата.
3. Лесен за работа.
4. Ако заключващото устройство не успее, то може да бъде заменено.

Недостатъците на такова устройство са:

1. Висока скорост на изтриване на уплътнението, тъй като при често отваряне и затваряне на устройството възниква контакт между гума и метал.
2. Относително кратък експлоатационен живот.
3. За да изключите напълно подаването на течност, трябва да завъртите маховика за дълго време..

Продукт от тип конус

Конусният клапан е вид клапан продукт. Разликите между тези две устройства се крият в конструкцията на заключващия механизъм. Ако в предишната версия заключващият механизъм е представен под формата на преграда, тогава в този дизайн устройството има щепсел под формата на конус. Когато стъблото се върти, спирателният вентил се спуска в отвора на преградата, като по този начин спира подаването на течност.

Предимствата и недостатъците на този тип продукти са подобни на тези на вентил тип вентил. Конусният клапан има следната структура, както е показано по -долу.

Вид на връзката

Вече отбелязахме, че вентил, подобно на вентил, има подобна структура и се използва за подобни задачи. За да ги сравните помежду си, както и да имате пълна картина в главата си, как вентилът се различава от клапана, трябва да разглобите принципа на работа на всяка проба. Разберете как работи и от какво се състои.

Но преди това нека обърнем внимание на начините за свързването им към тръбопровода. Те имат общо.

Елементи от този тип могат да бъдат:

• фланец;
• заварени;
• съединител на кола.

Това се отнася до вида на свързване към тръбопровода. Тук практически няма разлики. Какъв вентил, какъв вентил се правят във всички варианти.

Фланцовият тип връзка предполага монтаж върху фланци. Един вид свързващи пръстени, заварени към ръбовете както на клапаните, така и на тръбопровода. Това е добър вариант, когато имате нужда от надеждност, съчетана с практичност..

Фланците са заварени към изходите, след което са запечатани с гумени пръстени. Връзката се осъществява чрез затягане на контрафланците на тръбата и клапана с болтове. Броят на болтовете, техният размер, диаметър на фланеца и много други параметри зависят от условията във всеки отделен случай..

Фланците се използват най -удобно в промишлеността, но и в битови условия, както и в строителството, те са добри за тях..

Мисля, че вече знаете достатъчно за заварените съединения. Заварените спирателни клапани не са толкова популярни, колкото фланцовите или съединителните клапани, но също така са доста широко представени на пазара, което означава, че би било грешка да не го споменем..

Заварените фитинги се монтират върху тръбопроводи с помощта на газово или електрическо заваряване. Предимствата на такива съединения са в тяхната сила. Недостатъци – при липса на възможност за премахване на спирателните клапани. И такава нужда може да се появи по всяко време..

Спирателните клапани не траят вечно. В него непрекъснато протичат динамични процеси. Уплътненията са износени, клинът се разхлабва, частите се смилат. Рано или късно вентилът ще се провали. И ето какво да правим тогава, въпросът е отворен.

Съединителните проби се монтират главно върху резбови връзки. Това е междинен вариант между заваряване и фланци. Трябва да се занимавате повече с него, но можете да направите и без заваръчна машина. Ангажиран в по-голяма степен със средни граждански системи.

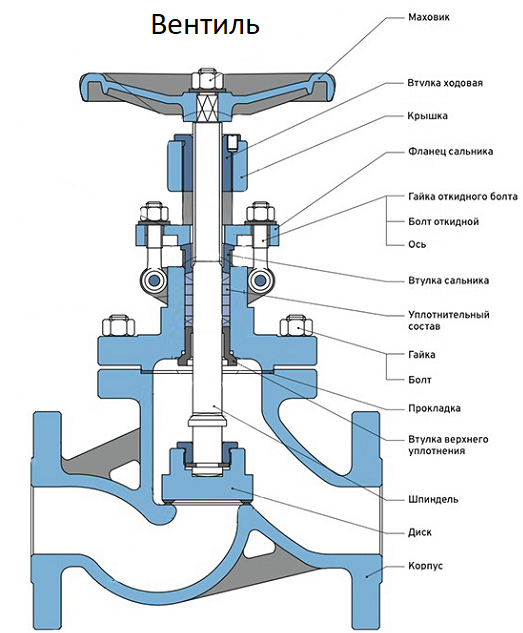

Разбор на вътрешността

Клапанът се състои от няколко основни части. Основата за цялата му вътрешност съдържа мощно тяло.

Тялото е предимно отлито, а не сгъваемо. Но има различни модели, всяка конкретна схема претърпява някои промени, в съответствие с очакванията и желанията на производителя.

Вътре в тялото има отвор за преминаване на течност. Тази дупка може да бъде пълна или намалена..

Пълният отвор позволява пълен транспорт на течности и също така намалява напрежението от вътрешната страна на клапана. Течността тече без проблеми, без да срещне съпротива.

Миниатюрните клапани са друг въпрос. В основното си състояние те не могат да преминат номиналното количество носители за същия период от време..

В централната част на тялото има клапанен блокер или просто клапан с вретено. Към него е свързана резба с водачи, а резбата се управлява чрез завъртане на дръжката на клапана.

Системата е проста и непретенциозна и следователно толкова ефективна. Завъртайки дръжката, прехвърляме силата върху резбата на винта. Това се отразява на положението на клапана вътре в клапана. Завъртането на дръжката спуска клапана, развиването му, напротив, го повдига. Съответно можете да регулирате движението на носача в тръбата, както желаете..

Важна характеристика е, че потокът на течността в клапана е блокиран поради паралелното блокиране на потока. Това се отразява на цената на цялата структура, както и на цената на нейните сортове. Ето защо пробата с пълен вентил е много по -скъпа от стандартно стеснена.

Монтаж на фланцов вентил

Процедурата за инсталиране на вентил с фланци се счита за доста проста, въпреки че трябва да се извърши в определена последователност:

• Стоманени фланци са заварени към двата края на тръбите, които трябва да бъдат свързани. Техните размери трябва да съответстват на размерите на фланците в краищата на клапана..
• Тръбите се разстилат на определено разстояние, в което се поставя монтираният вентил.
• Отворите на тръбите и фланците на клапаните се подравняват и в тях се вкарват болтове. О-пръстените (полимерни или гумени) се поставят между фланците на клапана и тръбата, след което гайките се завинтват върху болтовете.
• Последният етап е затягане на резбовите връзки. Затягането се извършва правилно в този ред: всяка двойка болт-гайка се затяга на 3-4 оборота, след което преминаваме към следващия, докато всички точки на свързване са напълно фиксирани.

Предимства и недостатъци на клапана

Основното предимство на клапаните е, че няма триене върху уплътняващите повърхности, когато те са затворени, тъй като вентилът се движи перпендикулярно, което от своя страна намалява риска от повреда. Вентилът има по -ниска височина в сравнение с клапана поради факта, че ходът на шпиндела е малък и не надвишава ¼ от диаметъра на тръбопровода. Те обаче имат по-голяма дължина лице в лице, тъй като е необходимо да се разгърне потокът вътре в корпуса..

При клапана капакът се движи перпендикулярно, в момента на затваряне на системата, уплътнителните повърхности не изпитват триене и това предотвратява появата на белези.

Недостатъкът на клапаните е тяхното високо хидравлично съпротивление. Възниква в резултат на промяна в посоката на потока на работната среда. Тази промяна се случва два пъти в кутията на устройството..

Клапанът се различава по това, че има ограничения по време на работа и може да се използва само с определена посока на движение на работната среда. Дизайнът е предварително определен, че потокът трябва да тече под кофата и да я натиска отстрани на седалката в затворено положение. Отварянето на клапана провокира отлепването на диска от седалката. Ако вентилът е ориентиран в обратна посока, тогава в затворено положение дискът ще бъде притиснат към седалката, което ще създаде значителни трудности при отваряне. В резултат на това дискът може да слезе от стеблото и вентилът да се повреди..

Проектиране и работа на затвор

Разликата между вентил и вентил се състои в няколко малки, но все пак изключително важни конструктивни характеристики. След като се справихте с тях, определено ще разберете какво има тук и как работи..

Затварящият клапан изпълнява същите задачи като клапана. Тя също така може да блокира или отвори системата по всяко време..

Само тук вентилът съществува в две позиции:

• отворен;
• затворен.

Третият вариант не е даден. Самият му дизайн просто не позволява ефективно частично спиране на потока. Заключващият елемент вътре е проектиран по тази схема по някаква причина..

В клапана спирателният елемент или клинът е в положение, перпендикулярно на носача. Той се затваря по същия начин, като се движи само няколко десетки сантиметра надолу.

Това опростява дизайна, прави го по -непретенциозен и евтин. Но също така увеличава натиска върху всички компоненти. Особено когато става въпрос за вентили, монтирани на тръбопроводи с високо налягане.

Схема на сглобяване

В много отношения затварящият клапан повтаря конструкцията на клапана. Състои се и от еднолитно излято тяло. Той може да бъде или с пълен отвор, или стандартен, със стеснен диаметър.

Основните разлики са свързани със самия спирателен елемент. В клапаните потокът е блокиран с клин. Затвореното положение на клина го крие в горната седловина. Клинът не пречи на движението на течността в системата..

Нишка е свързана към нейните водачи и това се контролира чрез завъртане на дръжката. Като цяло системата е същата като при клапана. Разликата се крие в детайлите.

Когато дръжката се завърти, клинът просто се освобождава, като в един момент блокира цялата тръба. Дъното на клина се вписва в гумените вътрешни седалки.

Основните разлики

Изброяваме всички разлики между клапани и вентили. Така ще улесните навигацията и направете своя избор..

Списък на разликите:

1. Клапанът може да регулира потока в системата, докато вентилът е в две състояния: отворен и затворен.
2. Има паралелно блокиране на системата в клапана, вентилът е блокиран перпендикулярно на потока.
3. Клапанът се износва по -бързо.
4. Клапанът е по -скъп, особено неговата версия с пълен отвор.

Регулатори за налягане, дебит и ниво

Регулатор на налягане със свързващи фланци

Предназначение на регулаторите

Регулаторите (редуктори) на налягане, дебит и ниво са проектирани да поддържат автоматично съответния параметър, без да използват вторични източници на енергия.

Дизайн на регулатора

По дизайн регулаторът е вентил с пневматично или хидравлично задвижване от тип мембрана, маншон или бутало, както и специална регулираща пружина, предназначена да регулира регулатора до необходимата стойност на параметъра. Дизайнът на регулаторите е изключително разнообразен.

Контролите на нивото са разделени на:

• регулатори на мощността, при които нивото се поддържа чрез периодично добавяне на течност към съда, и
• регулатори за преливане, при които се източва излишната течност.

Регулатор на налягането

използвайки примера на редуктор на газова бутилка. Входящият отвор за газ е седалката на клапана, срещу която вентилният диск е притиснат към единия край на ъгловото рамо. Вторият край на лоста е свързан с подвижна диафрагма, върху която се действа отвън от силата на атмосферното налягане и силата на компресия на регулиращата пружина и, от друга страна, от силата на налягането на газа в регулаторна кухина. Оста на въртене на лоста е фиксирана към дъното на тялото на регулатора. Ако налягането на една от горелките на газовата печка е затворено, тогава разходът на газ ще намалее, в резултат на което налягането на газа в кухината на редуктора ще започне да се увеличава. Това ще премести диафрагмата, която ще издърпа края на свързания с нея лост с него. Другият край на лоста с прикрепени към него клапани също ще се премести и ще покрие отвора за преминаването на газ. В резултат на това налягането на газа в кухината на редуктора ще бъде почти постоянно, тъй като ходът на клапана е изключително малък и силата на регулиращата пружина се променя леко, когато диафрагмата се движи..

Регулаторът ще осигури преминаването на необходимия газов поток при постоянно налягане пред горелките.

Регулатор на потока

подобно на регулатор на нивото, поддържащ постоянен диференциално налягане в някакво дроселиращо устройство, като например мембрана или променлива дюза. Тъй като коефициентът на локално съпротивление на дроселиращото устройство не се променя, постоянното диференциално налягане означава, че дебитът през дроселиращото устройство е постоянен и следователно дебитът е постоянен. Някои регулатори имат дросел, чиято конструкция ви позволява да регулирате неговото съпротивление, като регулирате регулатора до необходимия дебит. По -често обаче съпротивлението на дроселиращото устройство остава постоянно и компресията на регулиращата пружина се променя, което прави възможно регулирането на спада на налягането в дросела и следователно потока през регулатора..

В регулаторите важен принцип е разтоварването на клапана от еднопосочното налягане на работната среда, което може значително да намали усилията, необходими за преместване на работното тяло. Най-съвършеният вид разтоварване е конструкцията на вентила с две седалки, когато силите, действащи върху двата диска, са противоположни по посока и взаимно компенсират. Въпреки това, при такъв дизайн, тялото е по -трудно за производство на тялото и е по -трудно да се осигури пълната херметичност на затварянето на двата клапана едновременно. Въпреки тези трудности, този дизайн е много широко използван в съвременните регулатори..

Предимствата на този тип фитинги за тръбопроводи

Основните предимства включват:

• простота на механизма;
• бавно движение на затвора;
• оперативно регулиране и спиране на потока на различни среди;
• оптимизирана височина на главата в сравнение с вентилите;
• повишена надеждност на запечатаната структура на конструкцията.

Какво определя цената?

Цената на клапаните от производителя Luxor варира в зависимост от вида на конструкцията. Също така, цената също се влияе от диаметъра на дюзите и вида на регулиране на механизма..

Според метода за блокиране на движението на течни и газообразни среди има:

• ръчно управление;
• автоматизиран.

Първите се регулират по класическия механичен начин – чрез завъртане на клапана. Последните са в състояние да изключат транспортирането на вещества в автономен режим, когато допустимите температури са надвишени с помощта на термостат. Те вършат отлична работа за ограничаване на подаването на охлаждаща течност към подови конвектори, радиаторни отоплителни системи и битови тръбопроводи.

Топлоизолацията Energoflex за апартамент допринася за значително намаляване на разходите за отопление на вода и топлоносител. Структурата на разпенен материал пропан-бутан е изработена от гъвкав полиетилен под високо налягане. Микропорите гарантират надеждна защита срещу разсейване на топлината в околната среда.

Свързване на устройства към тръби

Според метода на монтаж, клапаните са разделени на два вида:

1. Съединител и резба. Основният свързващ елемент за този тип връзка е резбата. Тя може да бъде вътрешна и външна на клапана (популярно наричана „мама-татко“). Фитинги от този тип се монтират в тръбопроводи с налягане не повече от 1,6 МРа.
2. Фланец На крайните части на дюзите има фланци, с помощта на които се осъществява свързването на чугунени или стоманени изделия. Инсталирането на такива устройства се извършва върху главни и промишлени тръбопроводи, в които налягането на водата надвишава 10 МРа.

Пластмасовите клапани са свързани към тръбопроводите със специално заваряване. Познавайки характеристиките на въпросните устройства, можете да изберете най -добрия вариант за подходящата инсталация. Напоследък са широко популярни сферичните кранове, които имат дълъг експлоатационен живот, въпреки липсата на възможност за техния ремонт..
