Преглед на филтри за отопление: дизайн, видове и монтаж

Филтър за пречистване на вода в отоплителната система

Филтърът за отоплителната система на частна къща е незаменим елемент, който предпазва тръбите и друго оборудване от негативните ефекти на примесите, съдържащи се във водата.

Той задържа различни частици: вар, зърна пясък, метални трохи. Филтърът предотвратява повреди и намалява разходите за поддръжка на оборудването. Такова устройство е монтирано в основна тръба..

Какво представляват филтрите за отоплителни системи за дома?

Такива устройства имат друго име – колектори за кал. Външно те представляват разширителен модул на тръбопровода с промяна в посоката на потока на течността и със специална мрежа.

Той предотвратява по -нататъшното движение на суспендирани частици през тръбопровода. Устройствата са инсталирани по такъв начин, че да улеснят поддръжката.

Защо се нуждаете от филтри за отоплителната система?

Или чиста вода се използва като топлоносител, тъй като има химически добавки. Течната среда става причина за корозия на металните компоненти на отоплителните пътища – окабеляване, фитинги, радиатори. Частиците ръжда влизат в потока, циркулирайки заедно с охлаждащата течност. В райони с тесни проходи неизбежно се образуват промени в посоката, неравности, задръствания – натрупвания на малки замърсители.

В резултат на това можете да забележите неравномерно нагряване на радиаторите, поради неадекватния обмен на околната среда е необходимо да се увеличи мощността на котела. Мигриращата мръсотия влияе отрицателно върху работата на центробежната помпа, което води до нейната повреда. Запушванията, възникващи в топлообменника на котела, също са опасни..

Филтриращите устройства са събирателни пунктове, които улавят замърсяванията и отломките, позволявайки бързо и без допълнителни материални разходи да се отстранят всички чужди компоненти от охлаждащата течност. Предимствата на използването на въпросните възли:

защита на скъп котел и помпа от преждевременно износване,
премахване на необходимостта от честа смяна на охлаждащата течност,
премахване на процедурата за промиване на системата,
осигуряване на максимален топлопренос от радиатори,
намаляване на хидравличното съпротивление в регулиращите клапани, фитинги, тръби, свързващи възли.

В резултат на това работата на помпата и котела се рационализира и тяхната консумация на енергия се намалява..

Значение на оборудването

Водата винаги съдържа примеси на чужди елементи. Ако не инсталирате специален филтър, тези окачвания ще проникнат в отоплителното оборудване, ще развалят състоянието на тръбите и самото оборудване. Освен това, когато течността в котела, радиаторът се нагрява, се образува утайка, утаяваща се като варовик..

Отоплителното оборудване за дома задължително трябва да включва:

грубо почистване;
“Фина” филтрация;
магнитни почистващи структури (отлагане на тръбни стружки, възможни примеси от ръжда).

Характеристики на дизайна на оборудването

Филтрите за отоплителната система използват следните методи за отделяне на примеси:

утаителните устройства се основават на гравитационни сили – с намаляване на дебита се наблюдава утаяване на твърди частици,
в мрежести варианти водата преминава през клетки с определен размер. Всичко по -голямо от тези дупки остава във филтъра,
в магнитните модели активният елемент привлича метален котлен камък и частици с подобен състав.

Най-простите резервоари за утаяване на утайки са цилиндрично тяло с две дюзи, фланецът е разположен на дъното. В кухината има мостове, които променят посоката на водния поток. Магнитните модели намаляват интензивността на образуване на котлен камък по вътрешните повърхности.

Съвременните филтри за пречистване на водата в отоплителната система съчетават 2 или всички принципи на средно третиране.

Каква е необходимостта от използване на филтър

Много потребители се интересуват дали наистина е необходимо да се инсталира филтър за отоплителната система или можете да направите без такова устройство? Струва си да се каже, че отоплителната система ще функционира дори и без филтър, но колко дълго и колко ефективно е въпросът.

Възможно е да се оценят всички предимства на филтъра само на практика, особено когато често се налага да се справяте със запушвания в тръби и котел, както и с недостатъчно топли батерии през зимата. Инсталирането на филтър позволява на отоплителната система да работи гладко и надеждно, а аварийните ситуации на отоплителното оборудване ще намалят значително.

В допълнение, цената на филтъра не е толкова висока, че да се мисли за монтаж и това решение ще бъде много по -икономично от закупуването и подмяната на нагревателни елементи, които се провалят поради запушване..

Отоплителната система е надеждно защитена, особено след като качеството на водата оставя много да се желае;
Подмяната на охлаждащата течност вече не трябва да се извършва толкова често;
Увеличава се експлоатационният живот на отоплителната система;

За какво е калник?

Поради факта, че в охлаждащата течност има чужди фракции, те се натрупват в ставите на тръбите. Поради това диаметърът на тръбите вътре се намалява. Такива фракции имат пагубен ефект върху кухините на елементите на отоплителния кръг. Те могат да запушат кухините на топлообменника, циркулационната помпа и други елементи..

Поради такива фактори ефективността на отоплителния котел е значително намалена. Рискът от сривове и системни повреди също се увеличава. Охлаждащата течност започва да се нагрява по -дълго и разходът на гориво се увеличава. Тъй като за бързо затопляне на помещението е необходимо да се увеличи мощността на отоплителния котел.

Поради тези фактори трябва да се използват кални капани. В края на краищата те улавят упорити механични частици като котлен камък или ръжда. И причиняват значителна вреда на фитингите в тръбопровода и отоплителното оборудване..

Капан

По -“перфектен” блок, предназначен за монтаж в отоплителна конструкция, ви позволява да забравите за поддръжката за дълго време. Калният филтър с вграден резервоар има специална колба, разположена в долната част. Всички чужди частици мръсотия, съдържащи се във водата, потъват на дъното й. Предимството на такава колба е, че е изработена от прозрачна, устойчива на висока температура пластмаса. Човек има способността постоянно да наблюдава визуално степента на запълване..

Предимства на дизайна

Визуално управление на филтърната колба. Когато се напълни, предварително инсталираната в долната част на крана се включва, натрупаната мръсотия се източва.
Процентът на въздуха в състава на водата намалява, металните елементи на отоплителното оборудване не са толкова податливи на корозия.
Лесен монтаж, достъпна цена.

Принцип на действие

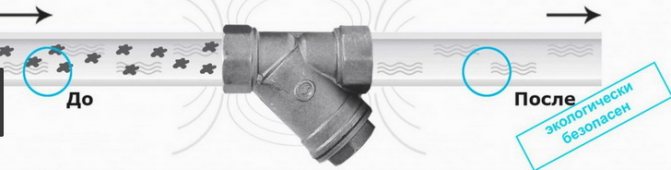

Принципът на филтъра е доста прост. Водата влиза в тръбата и след това навлиза във вътрешната кухина на тялото. А вътре в кутията суспендираните частици падат на дъното под формата на утайка. Филтърът е монтиран вътре в изхода. Водата преминава през филтъра и навлиза в отоплителната система в пречистена форма. За да изчистите ямата от утайките, е необходимо да извадите стъклото от изходящата тръба. Картерът може да бъде с фланци или с резба.

Уредът за събиране на кал е тръбен разширителен блок, който има промяна в посоката на потока вода, както и филтрирането му с мрежа. Изрязването става под специална мрежа, както и натрупването на големи и средни фракции и утаяването.

Функцията на картера е проста: той поема замърсена вода, пречиства я и след това източва вече пречистената вода. Но се препоръчва периодично да се почиства долната част на кутията от натрупана мръсотия..

Но има един нюанс, при който калният филтър за отоплителната система ще работи нормално: трябва да се спазва условието за постепенно увеличаване на хидравличното съпротивление според показанията на устройствата по тръбопровода преди и след колектора за кал.

Използването на колектори за кал

По -рано тези филтри са били използвани в системи с естествена циркулация, където почти не се наблюдава замърсяване. Отломките, които се образуват в отоплителните устройства, се сливат с водата. Използването на различни помпи и клапани обаче повлия на качеството на отоплителната среда. Когато избирате филтър, вземете предвид мястото на инсталиране, цената и възможността за лесна поддръжка..

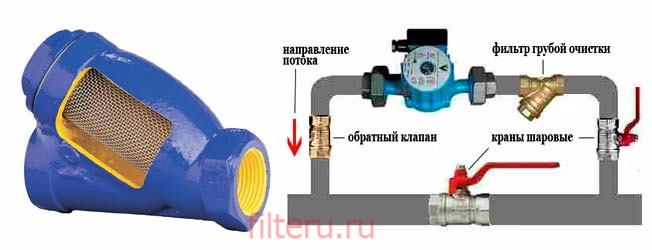

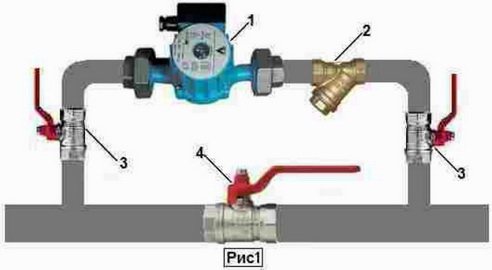

Пред филтъра са монтирани два клапана – възвратен клапан и спирателен вентил. За регулиране на налягането в системата се използва редукционен клапан. Трябва да се отбележи, че почистващите средства за ъгли и линии не се използват в апартаменти..

Правила за инсталиране

За висококачествен монтаж на колектор за кал със собствените си ръце трябва да знаете основните нюанси и правилата за инсталиране

И първото нещо, което трябва да се вземе предвид, са изискванията на ГОСТ: инсталирането на устройството, независимо от каква стомана е направено, трябва да се извърши при температура най -малко -20 градуса и в система с работно налягане не повече от 2,5 МРа.

Монтирането на колектори за кал се извършва, както следва:

Определете към кой тръбопровод ще бъде инсталирано филтриращото устройство – имайте предвид, че то трябва да се намира пред помпата.
Почистете тръбопровода от ръжда, котлен камък и други замърсители.
В зависимост от вида на картера, монтирайте го на тръбопровода: с помощта на фланци, резби или заваряване.
Инсталирайте кранове преди и след колектора за кал – благодарение на тях ще можете да обслужвате филтъра, без да източвате охлаждащата течност от системата.

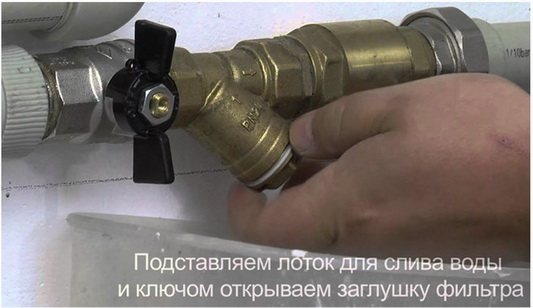

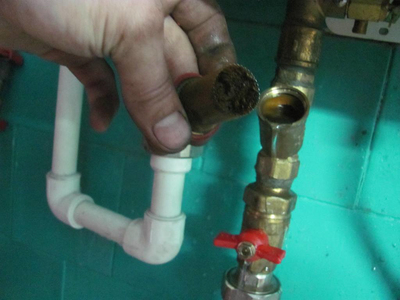

Това завършва инсталацията. Първото обслужване на шахтата след монтажа се препоръчва да се извърши не по -късно от шест месеца по -късно. Тази работа не изисква много усилия:

затворете крановете;
отворете капака на колектора за замърсяване и премахнете елемента, върху който се натрупва мръсотия;
промийте елемента, поставете го обратно, затворете капака на резервоара и отворете крановете.

Както можете да видите, шахтата е незаменим елемент от отоплителната система, предназначена да я предпазва от запушване, като по този начин поддържа гладка работа. Избирайки и инсталирайки правилно този прост филтър, вие ще увеличите ефективността на отоплителното си оборудване, ще удължите експлоатационния живот на цялата система и дори ще можете да намалите разходите за отопление на вашия дом..

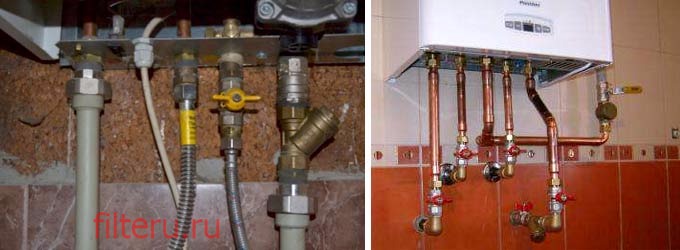

Място и характеристики на монтажа

В зависимост от вида на отоплителната система се определя мястото на инсталиране на устройството. Инсталирането в автономни вериги се извършва пред газов котел, на байпас или в точки на разклонение.

Висококачествената инсталация гарантира правилната работа на устройството. Преди инсталирането е необходимо да се почисти охлаждащата течност от отломки.

В случай на грешки при инсталирането, устройството бързо се повреди и отоплителната система се износва.

Неправилното поставяне на филтъра или пълният отказ от използването му може да провокира повреда на помпата, която изпомпва вода в отоплителната система. Отломките ще се утаят върху остриетата, като обезвредят цялото устройство..

Какво ще се случи, ако не поставите филтър?

Мнозина ще попитат защо всъщност имате нужда от отоплителен филтър? Каква е ползата от него? Е, това не е водопровод, от който постоянно използваме вода за лични нужди, хигиена, храна и т.н..

Тези въпроси са много разумни. Ще се опитаме да им отговорим. Основното нещо, което трябва да разберете, е значението на отоплителната система като структура. Малко хора обръщат внимание на това, особено ако в къщата няма повреди. Повярвайте ми обаче, ако отоплителната система на частна къща се повреди, веднага ще забележите това.

В отоплителните тръбопроводи има няколко уязвими точки:

Отоплителни тръби;
Конструкция на циркулационната помпа;
Котли.

Отоплителните тръби не се различават от тръбите за водоснабдяване. С изключение на може би леко втвърдена структура, защото тяхната задача е постоянното транспортиране на топла вода.

Те също страдат от некачествени или замърсени носители, ръждясват, запушват се с отпадъци. Като се има предвид необходимостта от непрекъснато изпомпване на големи маси гореща вода, скоростта на утаяване дори се увеличава.

Рано или късно пространството вътре ще се задръсти толкова много, че преминаването на течност през тях става просто невъзможно. Налягането вътре в системата ще се повиши, което може да доведе до най -неприятните последици (вземете предвид ефекта на топлата вода), до пробив или повреда на отоплителните устройства.

Същото важи и за радиаторите. Въпреки че кухината на радиаторите все още страда по -малко от валежите.

Дизайнът на циркулационната помпа страда по подобен начин. За разлика от тръбите, камерата и входовете на циркулационната помпа почти не се влияят от отрицателното влияние на утайката, но големи отломки и метални елементи могат да им създадат проблеми..

С течение на времето състоянието на циркулационната помпа, работеща в среда с лошо качество, значително ще се влоши до пълна повреда. Ето защо много водопроводчици препоръчват инсталирането на кални капани или груби филтри, преди да влезете в камерата на всяка помпа, особено циркулационна помпа..

Запушването на тръби, радиатори или повреда на циркулационната помпа обаче не е толкова голям проблем. Във всеки случай тя може да бъде решена чрез просто подмяна на отделни компоненти или тяхното почистване..

Това, което не може да се реши толкова бързо, е повреда на котела. Няма значение дали използвате електрически или газов нагревател, във всеки случай той трябва да бъде ограничен от работа със замърсена течност.

Без подходящо почистване, водата в отоплителната камера и резервоара постепенно ще запуши вътрешността на котела. Това ще доведе до влошаване на функционалните му характеристики, често прегряване, в особено напреднали случаи – до повреди..

Разновидности на филтри за отоплителната система

Най -обширната класификация е разделянето на две категории:

Груби филтри, колектори за замърсяване, използвайте мрежа за събиране на твърди включвания, чийто диаметър надвишава 300 микрона.

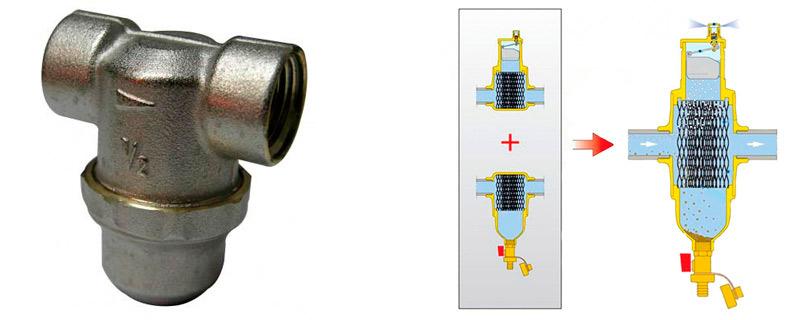

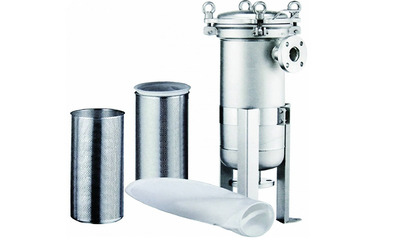

Моделите за фино почистване могат да задържат суспендирани вещества в диапазона от 5-300 микрона.

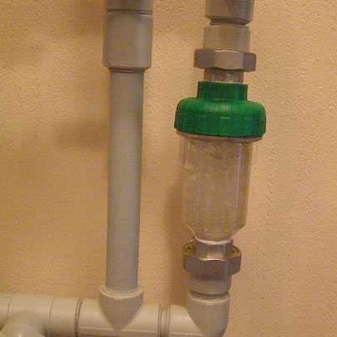

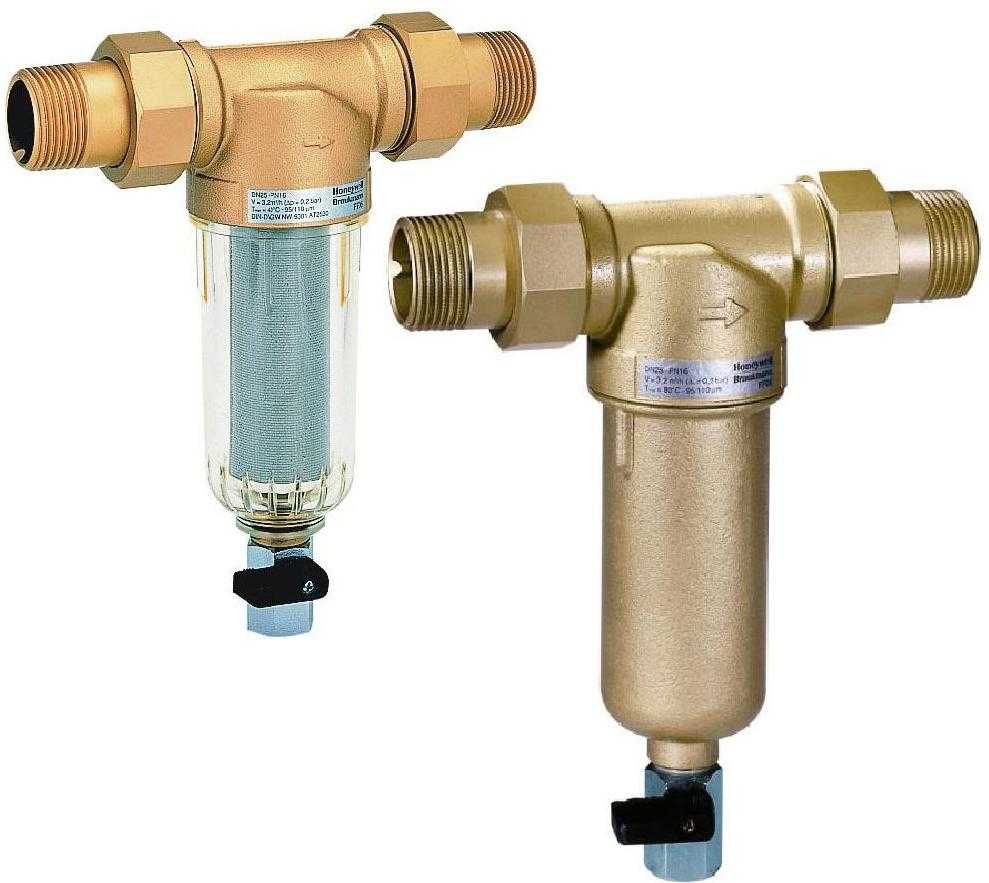

На снимката фин филтър за отоплителната система

Последните се използват много рядко в отоплителните комуникации, те са по -съгласувани с храните и битовите нужди. Ето защо е препоръчително да се разгледат 4 вида колектори за кал, разпространени в частния сектор..

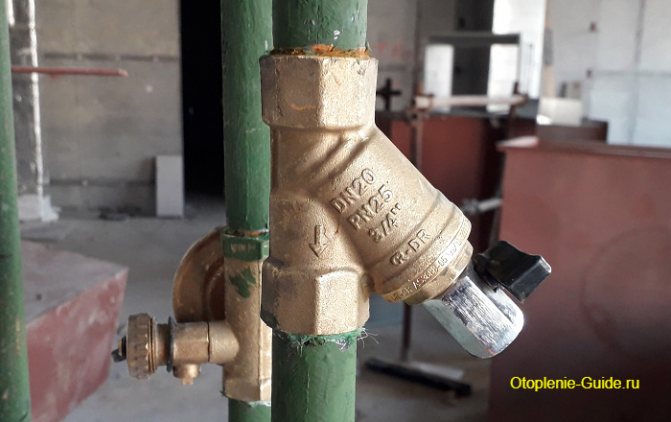

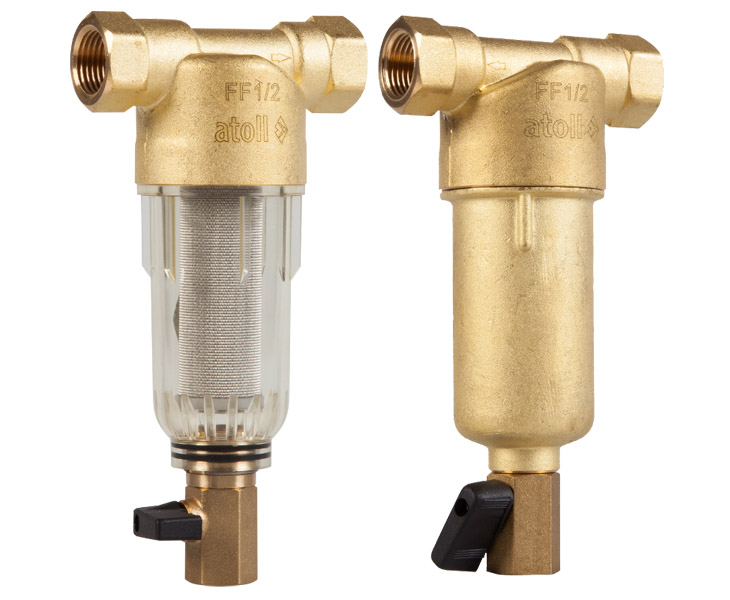

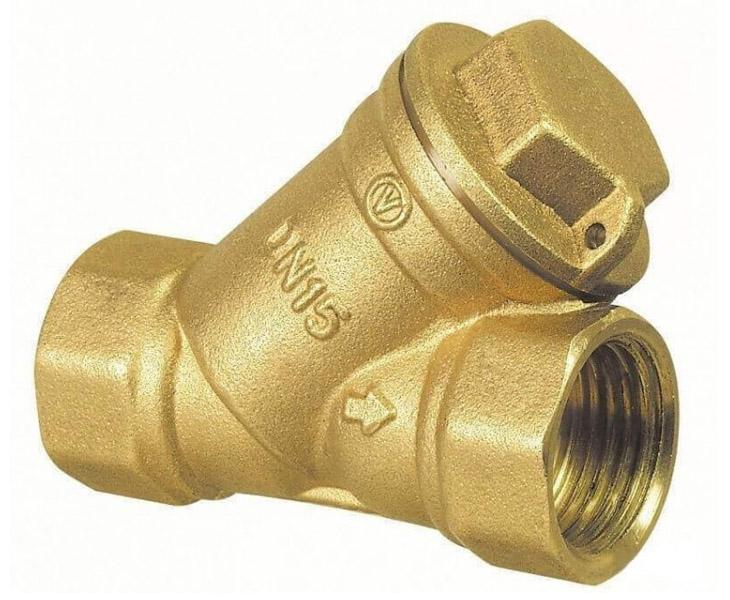

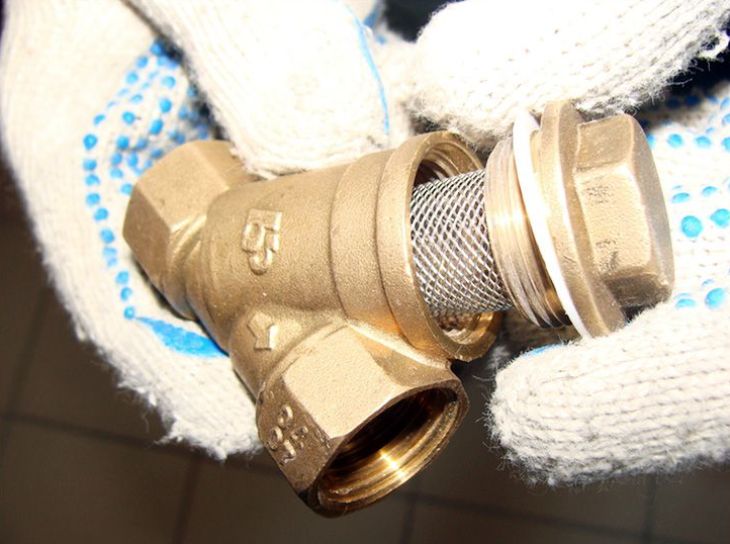

Наклонени устройства от месингова мрежа

Те са оптимални за локални отоплителни схеми и имат прост дизайн. Продуктите са оборудвани с резбови съединители, представени в диапазон с променлив размер, което разширява възможностите за тяхното използване.

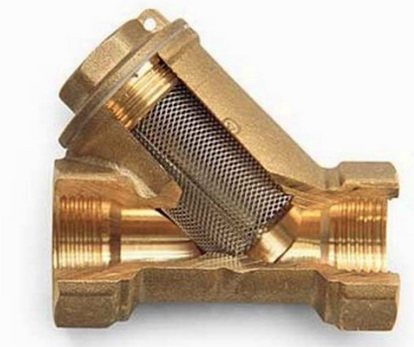

Монолитното месингово тяло се състои от комбинация от два цилиндъра – хоризонтални и разположени под ъгъл спрямо него. И двата края са снабдени с монтажни втулки с резба. В края на наклонения цилиндър има месингова шестостенна тапа, запечатана с тефлоново уплътнение. В зоната на наклона има стоманена мрежа. Преди тази модификация се въвежда спирателен вентил, който улеснява поддръжката и промиването..

За почистване е необходимо да спрете подаването на охлаждащата течност, да замените контейнер за събиране на течност и мръсотия, да развиете щепсела с гаечен ключ и да отстраните мрежата. Последният се третира с полимерна четка под силен натиск на вода.

Класификация

Тези устройства са разделени според следните фактори:

чрез ориентация на шахтата,
чрез методи на измиване,
по вида на връзката с тръбопровода.

Нека разгледаме по -отблизо всеки от типовете мрежести филтри..

По ориентация на шахтата

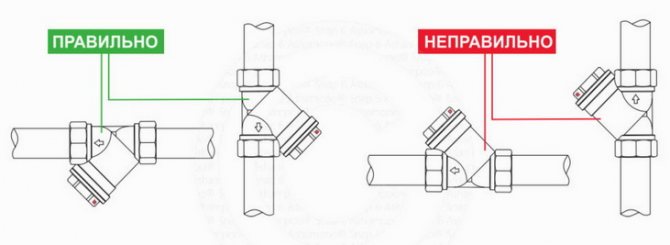

Изходът за събиране на мръсотия може да бъде разположен под прав ъгъл или остър ъгъл спрямо централната ос на филтъра:

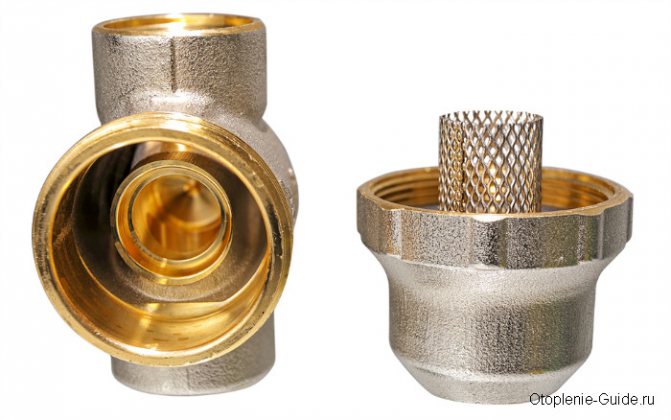

Перпендикулярната яма обикновено е по -голяма от наклонена яма. Правият картер е монтиран хоризонтално, насочен надолу. Този дизайн изисква място под тръбата..

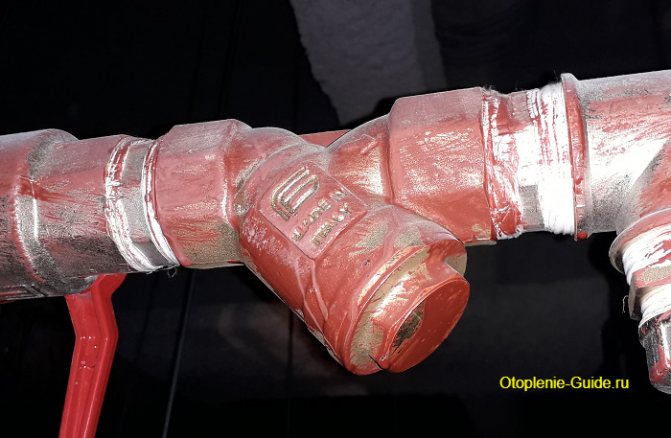

Косият завой е по -малък. Инсталира се във вертикални секции, насочени надолу. Филтърът може да бъде поставен върху хоризонтална тръба, разположена на кратко разстояние от пода.

Важно. Резервоарът от всякакъв тип изисква периодично почистване. Ето защо, по време на инсталацията, трябва да осигурите свободен достъп, което ще ви позволи лесно да развиете щепсела, да премахнете мрежата.

По вида на връзката с тръбопровода

Цедките могат да бъдат свързани към водоснабдяването по различни начини. Според тази характеристика те са разделени на две групи:

съединител;
с фланци.

Съединителят е предназначен за тръбопроводи с диаметър до 2 инча. Тези видове устройства се завинтват върху тръби, след което съединението се фиксира с съединителни гайки..

Фланцовите филтри се монтират на линии с диаметър по -голям от 2 инча. Ставата се закрепва с щифтове или болтове. Ако е необходимо, такива структури могат лесно да бъдат премахнати..

По методите на измиване

Всички мрежести филтри за вода ще се запушат рано или късно. Подходите за почистване са различни..

Има три основни типа структури:

измиване;
не зачервяване;
самопочистване.

Самопочистване

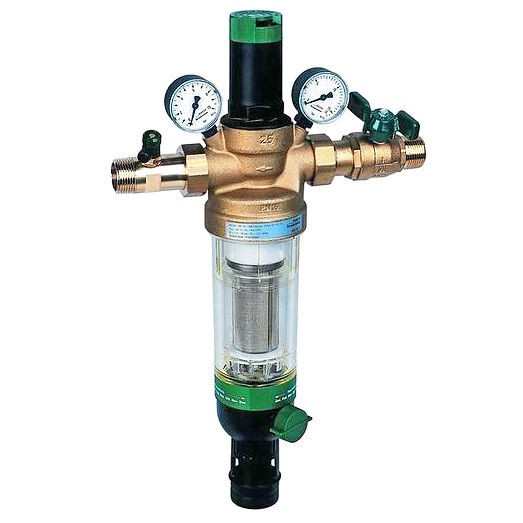

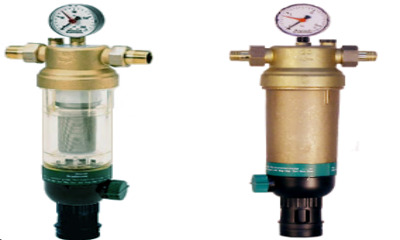

Най -удобните и най -скъпите видове устройства с филтърна мрежа се перат автоматично. Не е нужно да бъдат наблюдавани. Отворът и мрежата се почистват според времето, зададено на таймера. Някои модели реагират на намаляване на входното налягане.

Инсталирането на манометър пред филтъра, понякога и след филтъра, е полезно за всички мрежести устройства. Промените в показанията на налягането са сигурен индикатор за състоянието на окото и картера.

Внимание. Работата на филтъра се регулира автоматично, не изисква спиране на водоснабдяването.

Предимството на устройството се състои в неговото удобство. Филтърът е издръжлив, не изисква време и усилия за почистване. Не всички потребители харесват необходимостта от свързване на устройството към електрическата мрежа, канализацията.

В случай на ремонт, трябва да потърсите майстор с високо ниво на компетентност. Такъв продукт изисква много свободно пространство, скъп е.

Съвети за подбор

Преди да закупите филтър, трябва да решите задачите. Ако трябва да предпазите домакинските уреди от запушване, можете да се ограничите до мрежи с размер на окото 100 микрона. Ако в къщата няма оборудване или е защитено с вградени сита, можете да вземете продукти с по-големи клетки.

Когато сте готови да използвате вода за пиене без допълнително пречистване, препоръчително е да вземете две филтриращи системи:

такъв с големи клетки;
вторият с най -малкия (до 20 микрона).

Първият се поставя в началото на тръбопровода, вторият – по -нататък по посоката на потока.

След това трябва да решите вида на връзките, да измерите диаметъра на тръбите. Важно е предварително да се преценят размерите на филтъра и мястото, където се планира да бъде инсталиран. Повечето устройства (промиване и самопочистване) са предназначени за монтаж върху хоризонтални тръби.

Ако няма подходящи условия, тогава при закупуване трябва да изясните възможността за монтиране на избрания модел на вертикална тръба. В продажба има малка гама продукти с въртящи се фланци, които позволяват монтаж във вертикални зони.

Важно обстоятелство при избора на устройства за почистване на окото е количеството пари, с което купувачът е готов да се раздели. Ако финансовите възможности позволяват, има смисъл да изберете модел за автоматично самопочистване..

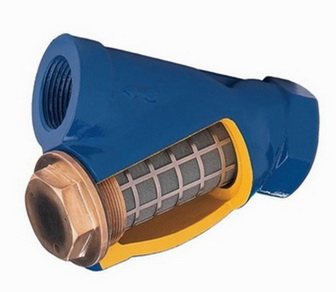

Чугунени коси магнитни модели

Устройството им е подобно на предишния вариант, разликите се крият в материала – коркът и корпусът са от чугун. Филтърната мрежа е от същата стомана, използва се с паронитно уплътнение.

Филтрационният блок е допълнен със стойка, върху която са монтирани дискообразните магнити в съответствие с посочения интервал, те не подлежат на корозия. Благодарение на това твърдо включване се осигурява двустранна филтрация: механичните примеси остават в окото, котлен камък и метални частици се улавят от магнитния блок. Осигурява висококачествена обработка на охлаждащата течност.

Редът на монтаж и поддръжка е напълно съвместим с месинговите вариации с едно допълнение – магнитните дискове също трябва да се промият.

Видове устройства

Филтърът може да бъде от следните типове:

Разглобяем дизайн. Устройството има две плочи, които са монтирани една срещу друга. Фиксирането се извършва върху тръбата. Предимствата включват бърза подмяна на цялото устройство.
Несменяемо устройство. По форма това е тръба, изработена от феромагнитни сплави..

Магнитни филтри с фланци за отоплителни системи

Модификацията е в много отношения подобна на предишната версия, но е с по -големи размери и е предназначена за обслужване на тръбопроводи с по -голям диаметър. Винтовият щепсел в този случай се заменя с фланец, понякога тук е предвиден запушен дренажен отвор, който ви позволява да източвате течността с мръсотия, без да разглобявате целия щепсел.

При избора и инсталирането на такива продукти е необходимо да се вземат предвид инсталационните и експлоатационните показатели за дължина и височина, както и да се осигури място за изваждане на щепсела, премахване на магнитния блок, мрежа.

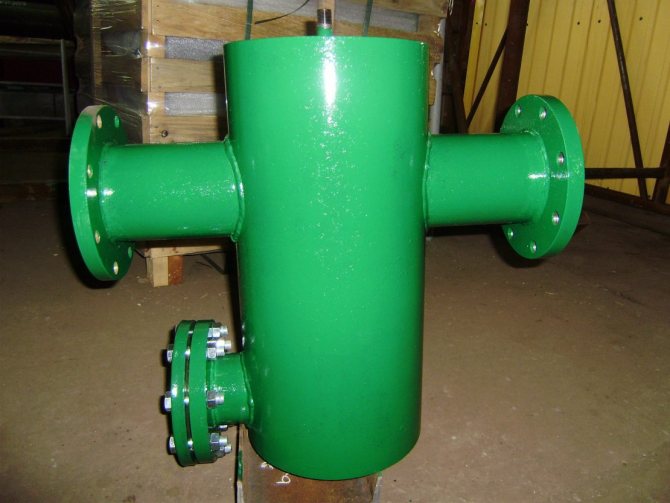

Абонатни кални капани

Те могат да бъдат хоризонтални или вертикални, като последните са по -чести. Устройствата имат впечатляващ оперативен ресурс, моля, с лекота на използване. Поради големия вътрешен обем редовността на профилактиката е значително намалена.

Цилиндричното тяло е изработено от стоманена тръба. Осигурени са фланцови връзки от двете страни. Преминаващата охлаждаща течност преминава през два етапа на почистване: фините суспензии се задържат от решетката, преди което големи частици се отлагат под действието на центробежни и гравитационни сили. Надеждният и прост дизайн, достъпната цена допринасят за широкото използване на абонатни филтри в автономни отоплителни системи.

На пазара на профили има самопочистващи се кални уловители, допълнени с вентилационен отвор, в който разтворените газове се отделят и отстраняват.

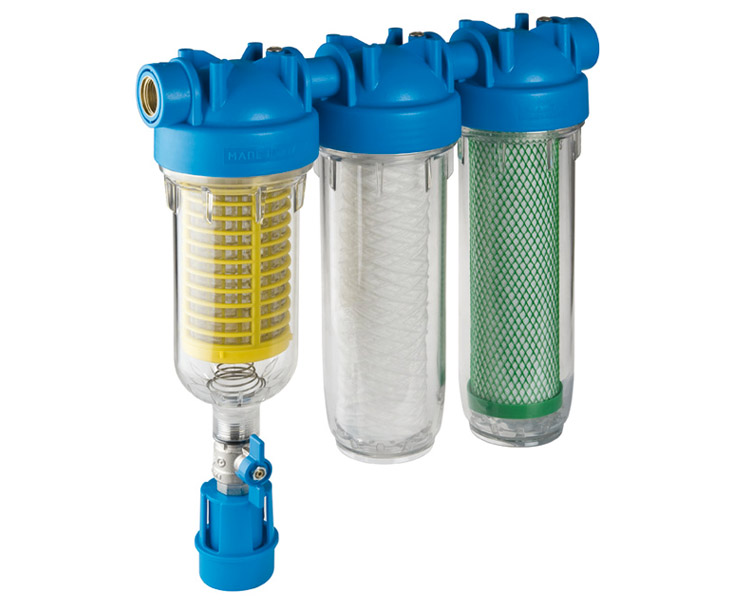

Каскаден промивен механичен филтър

Измиващ филтър за отоплителни системи е необходим за механично пречистване на водата, подавана към отоплителната система с температура на работната среда до сто и десет градуса. Филтърът почиства водата от суспендирани твърди частици, отлагания от кал и тиня, пясък и др. Каскадният филтър е по -компактен от други филтри с подобна функционалност. Намаляването на обема е постигнато благодарение на най -новата вградена филтърна система. Два филтърни елемента с различни размери са вложени един в един, а вертикално насочената вода е усукана в спирала, ефективно изчистена от механични примеси. Устройството е инсталирано строго вертикално. Измиването на филтърните елементи е доста лесно; няма нужда да премахвате мрежестите вложки. Корпусът и крушката са най -често никелирани. Филтриращи елементи от неръждаема стомана. Филтърът не заема много място. Прост и надежден в експлоатация.

Универсален мрежест филтър

Най -простата цедка за отопление. Състои се от тяло (метал) и цилиндрична мрежа, разположена вътре в колбата. Тялото се затваря с щепсел или кран, в зависимост от вида на филтъра. Свързваща система – фланец. Разграничете филтрите за промиване и филтрите, които не се промиват. Тези, които не се промиват, подлежат на подмяна в края на експлоатационния им живот. Шайбите издържат дълго време благодарение на почистването. Необходимо е да спрете циркулацията на водата, да демонтирате капака, да премахнете и измиете окото и да го инсталирате. В допълнение към относително ниската цена, мрежата е привлекателна със своя прост дизайн, лесна поддръжка и евтини компоненти. Инсталирайте този филтър пред системата за фино почистване. Това е предпоследният етап на защита. Служи за почистване на вода от котлен камък или твърди включвания. Повредените от котлен камък тръбни фитинги или помпи ще струват десетки пъти повече от евтин филтър. Филтърът не заема много място.

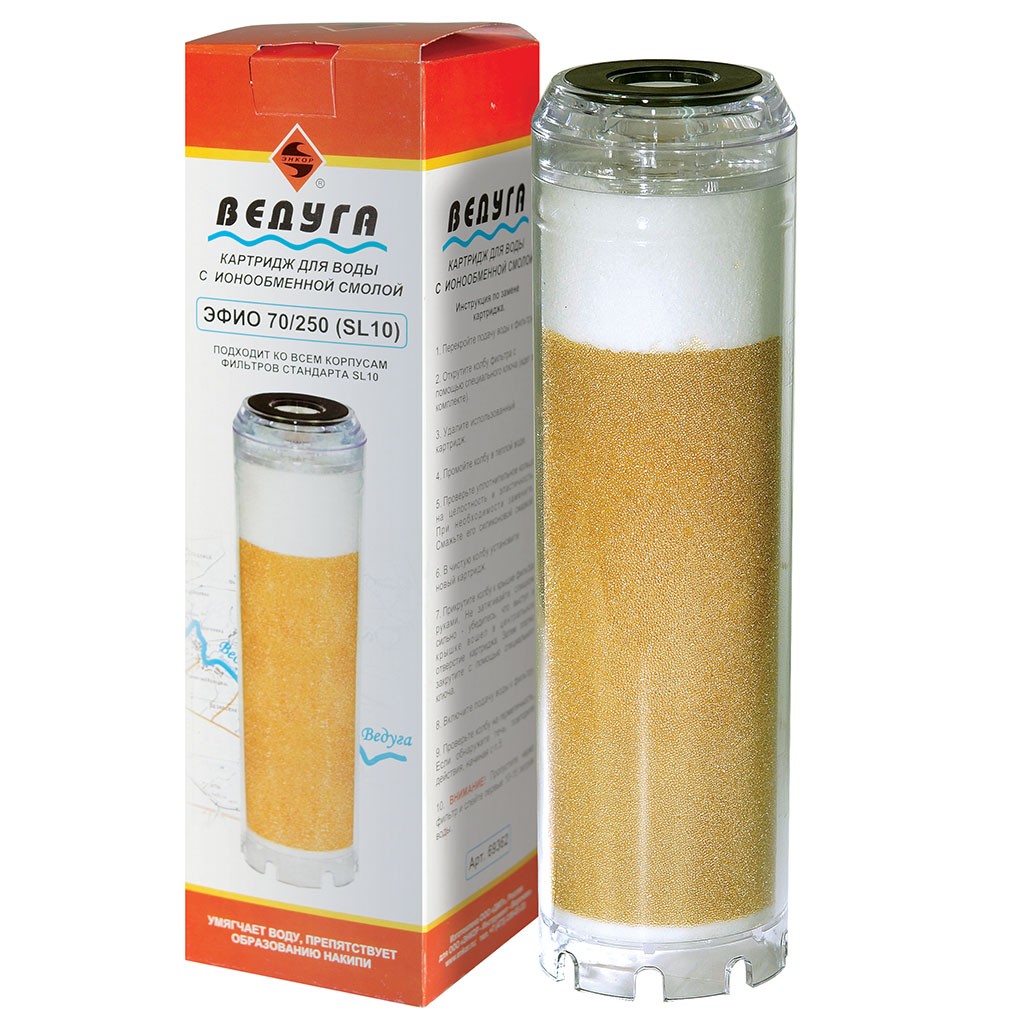

Филтър за йонообменна смола

Основният компонент на този отоплителен филтър е гранулирана смола, наситена с натриеви йони. Инсталиран директно зад грубия филтър. Изисква се за намаляване на твърдостта на водата. Известно е, че твърдата вода е голям проблем и непосредствена заплаха за всички домакински уреди. Отоплителната система не прави изключение.

Омекотяването на водата значително ще удължи експлоатационния живот,
Намалява образуването на котлен камък или спира този процес напълно.
В допълнение към котления камък, филтърът е в състояние да се бори с примесите на хлор, окисляването, желязото, солите.

Такава система заема много място и изисква честа поддръжка. Когато инсталирате, уверете се, че има достатъчно място не само за монтаж, но и за рутинна поддръжка. Несъмнено такава система е необходима във всеки дом..

В това видео говорим подробно за прилагането на филтъра за йонообменна смола (гледайте от 14:15):

За да смените натоварването на филтъра, можете да се обадите на специалист или да го направите сами. Когато почистващата система спре да работи правилно, е необходимо да се демонтира системата и да се използва високо налягане на водата, за да се промие пълнителя, след което да се зареди чакъл или готварска сол. Добавете пълнител. Предварително изключете подаването на вода към отоплителната система и източете остатъците.

Изборът на правилния филтър за йонообменна смола може да се направи само след анализ на водата. Само след като предадете проба на специалисти и познаете състава, можете да изберете филтър, който е подходящ за неговите характеристики. Свържете се с професионалистите.

Всеки от филтрите заема своето място във веригата, допълвайки се взаимно и създавайки заедно единен фронт за почистване. Защитава ценно оборудване, удължава експлоатационния живот и ви спестява пари за поддръжка. Такава филтрационна система се препоръчва да се използва не само в системата за топлоснабдяване. Пречистената по този начин вода може да се пие, това значително удължава живота на пералня, съдомиялна машина, кранове и друго оборудване, свързано с водата. Оборудвайте дома си правилно, за да извлечете максимума от съвременните технологии.

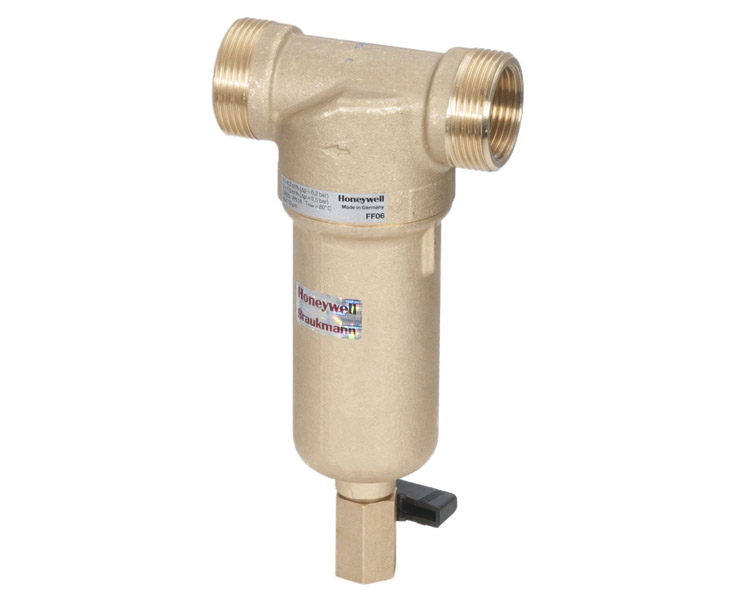

Фин филтър

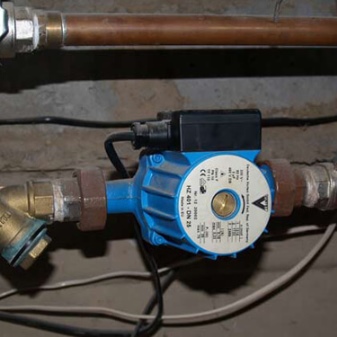

Филтърният елемент за циркулационната помпа е монтиран като допълнителен елемент, който почиства охлаждащата течност от отломки с по -фина фракция.

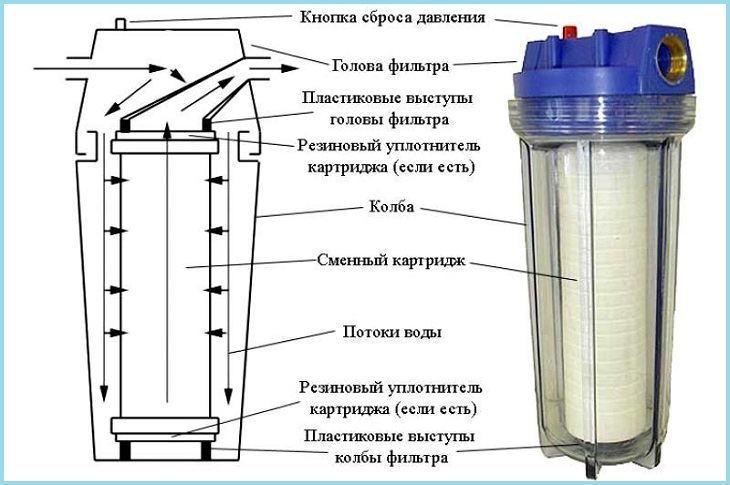

Структура на устройството

Вътре в устройството е поставена метална мрежа. Размер на клетката до 5 микрона.
Касета, изработена от плат, сгъната няколко пъти.
Касетата съдържа полимерен порест пълнител.
Пълнеж от минерален сорбент.

Принцип на действие

Инсталацията се извършва след голям отломник. Елементът, който филтрира малки отломки, не може да бъде инсталиран като основно звено в почистващата система, тъй като много бързо се запушва от частици от голяма фракция.

Касетата филтрира малки частици отломки, а охлаждащата течност циркулира през тръбите вече в почистена форма.

Къде е монтиран

Финият филтър е проектиран по такъв начин, че местоположението му може да бъде само хоризонтално. По време на инсталацията е необходимо да инсталирате кран зад и пред устройството, така че в случай на повреда на устройството, той може да бъде демонтиран, без да се източва вода от цялата система..

Ако тръбопроводът е напълнен с антифриз, не е необходимо инсталирането на фин филтър, тъй като антифризът не преминава през него.

Монтирането на колектор за кал се извършва по течението на потока на охлаждащата течност, намалявайки повредата на отоплителната система.

Какво дава инсталирането на кални колектори за отоплителната система??

Няма въпроси относно необходимостта от инсталиране на кални филтри за вода в централизирани отоплителни системи. Когато охлаждащата течност периодично се източва и системата се зарежда отново, е невъзможно да се спори със задължението на този елемент в системата – замърсяванията и примесите винаги ще бъдат.

Пренебрегването на колекторите за кал започва с независимото проектиране на малки автономни системи. Например отоплителни системи в частна къща. Изглежда само, че в затворен кръг с малки размери чужди примеси в охлаждащата течност няма откъде да се появят.

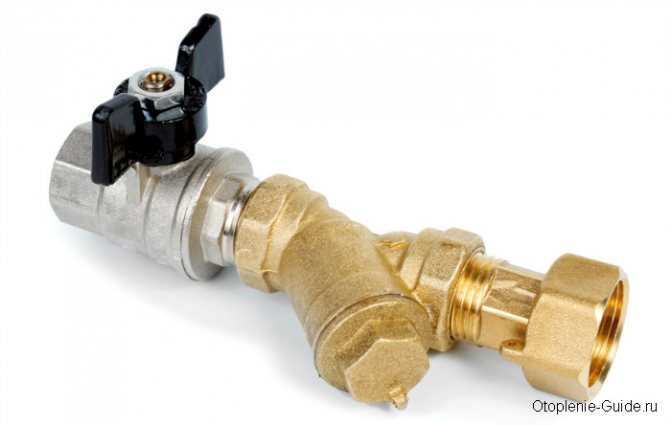

Кален филтър с кран.

Какъвто и вид охлаждаща течност да се използва и на каквото и първоначално почистване да е подложена, тя все пак ще се основава на вода. Вода, която започва да взаимодейства с металните възли на системата, а във всяка система има метал. В резултат на това взаимодействие се образуват частици ръжда, циркулиращи в системата. В някои области на системата (неравности вътре в тръбите, заваръчни перли, остри завои, стеснени проходи и т.н.) тези частици се натрупват, което възпрепятства движението на охлаждащата течност.

Механичен филтър за груба вода.

Тъй като скоростта на циркулация на охлаждащата течност намалява, за да се постигнат необходимите температурни параметри в помещението, е необходимо да се увеличи температурата му. Това увеличава натоварването на котела и всички други елементи на системата, което не допринася за тяхната надеждност, икономичност и ефективност. Компетентното инсталиране на колектори за кал в системата елиминира повечето от тези проблеми или поне отлага времето на възникването им..

Откъде идва мръсотията в системата?

Водата съдържа много метали и варови съединения, които образуват отлагания под формата на котлен камък по стените на тръбите. И ако тръбопроводът се използва дълго време и в същото време никога не е претърпял поддръжка, тогава слоевете се увеличават, стеснявайки канала за преминаване на охлаждащата течност.

Но това не е единствената причина за липсата на движение в тръбите. Запушването може да бъде причинено от други отломки. Това могат да бъдат парчета нишки, метални частици или зърна, отлепили се от вътрешността на тръбопровода..

Най -неприятната изненада може да се случи, ако метални тръби са били инсталирани в частна къща за дълго време и все още се използват. Желязото корозира дори след периодично почистване.

Малките частици се отделят заедно с потока на охлаждащата течност, изпращат се до изхода на системата и влизат в котелния филтър на отоплителната система, където се утаяват.

Препоръка! В случай на влошаване на работата на отоплителната система, както и в случай на недостатъчна циркулация на течността, филтърът за котела трябва да бъде проверен.

Класификация на колекторите за кал

Принципът на работа се състои в преминаване на охлаждащата течност през специална мрежа или магнитен филтър, пресяване на кални фракции и отлагането им на дъното на стъклото. Основното условие за правилна работа е инсталирането на шахта по посока на потока на топлоносителя.

Класификацията на кални колектори за отоплителни системи е направена по няколко критерия. Според степента на почистване се разграничават устройства за фино и грубо почистване. Чрез опции за монтаж: с резба, фланци и заварени. По начин на обслужване:

самоизмиване – утайката от картера и от повърхността на окото се отмива от струя вода, когато кранът на отвора е отворен;
измиване – стъклото се измива без демонтиране на филтъра, а ръчно;
непочистване – за почистване е необходимо да се демонтира и разглоби уреда.

Измиващ филтър за механично пречистване на водата.

Поддръжка на филтри за кал

Поддръжката се извършва за всеки тип филтър. Уредите се нуждаят от редовно почистване. По време на отоплителния сезон колекторите на кал се проверяват веднъж месечно. През пролетно-летния период такава манипулация не се извършва. Изключение е магнитният филтър, който не се замърсява няколко години, поради което не се нуждае от редовно почистване.

Алгоритъм за почистване на устройството:

изключете крановете, инсталирани до устройството, за да избегнете изтичане на вода;
поставете контейнер под устройството, за да източите останалата течност;
извадете щепсела на колектора за кал;
изплакнете обилно окото;
фиксирайте елемента на място;
върнете щепсела в първоначалното му положение;
отворете крановете.

Предназначение, плюсове и минуси на филтъра за замърсяване

Калният филтър за вода е предназначен за пречистване и филтриране на охлаждащата течност. Ако непречистената вода се използва като топлоносител, тогава тя съдържа различни примеси и соли, които допринасят за корозията на металните елементи на отоплителната мрежа. Също така солите се утаяват под формата на утайка по вътрешните стени на тръбопроводите, причинявайки намаляване на лумена на тръбите и пречат на нормалната циркулация на охлаждащата течност..

За почистване на охлаждащата течност от различни отломки и частици са монтирани колектори за кал, в които се утаяват малки примеси, след което те се отстраняват, без да се разглобява и разхлабва системата..

Основните предимства на използването на колектори за кал:

Филтрите предпазват веригите от обрастване с мръсотия и отлагания. Това увеличава експлоатационния живот на тръбопроводи, нагреватели и отоплително оборудване..
Поради пречистването на охлаждащата течност, не е необходимо да се сменя често и се използват различни скъпи добавки..
Ако веригата, през която циркулира твърдата вода, има много завои, тогава инсталирането на няколко филтъра напълно решава проблема с запушването на тръбопровода..
Допълнително предимство е запазването на ефективността на отоплителната система поради липсата на отлагания и отломки. Ефективността на “чиста” система достига 40%. Това включва икономия на електроенергия, тъй като помпата е по -лесно да изпомпва охлаждащата течност и намаляване на разходите за гориво за котела..
Лесното почистване на веригата и намаляването на вероятността от течове поради корозия също са важни предимства на инсталирането на филтър. Цялата структура и устройства ще издържат много по -дълго, а разходите за поддръжка на мрежата ще намалят.

Недостатъците на използването на колектори за кал са само в допълнителните разходи за закупуването им, но тези малки разходи са повече от компенсирани от многобройните предимства. За да изберете правилния филтър, трябва да разберете техните разновидности..

Общи разпоредби

Водата от чешмата в апартамент или от кладенец в страната не е отровна, което се използва от скептиците като аргумент, че няма нужда от допълнителна принудителна филтрация. Но нека се докоснем по -отблизо до този проблем..

Градско водоснабдяване

Тук могат да се разграничат две особено негативни обстоятелства:

Плачевното състояние на градската водоснабдителна система, много елементи от които не са се променили от десетилетия. Отпадъците, ръждата, котлен камък и други неразтворими вещества, натрупани в тях, отново замърсяват пречистената в пречиствателната станция течност. И това представлява опасност не само за човешкото тяло, но и за всички битови водопроводни инсталации, включително пералня, душ кабина и кранове..

Хлор. Хлорирането като средство за неутрализиране на питейната вода отдавна не се използва в повечето цивилизовани страни, тъй като самият хлор е отрова и не може да се очаква нищо добро от честата му употреба. Понякога с повишено съдържание на този елемент, дори при посещение на баня, се изпитват неприятни усещания под формата на пресушена стегната кожа.

Автономно водоснабдяване

Тук вие сами следите състоянието на тръбите и не използвате вреден хлор, но може да се натъкнат частици пясък, глина, органични вещества и тежки метали. Ако сте пробили артезиански кладенец, тогава голям брой естествени филтри под формата на пясъчни и глинени слоеве свеждат до минимум възможното замърсяване, но пясъчен или обикновен кладенец не може да гарантира липсата на споменатите примеси в опасни количества.

Съвет: когато подреждате пясъчни кладенци и кладенци, опитайте се да ги поставите на разстояние най -малко двадесет метра от улични тоалетни, изгребни ями и купчини за компост. В обратния случай, произведената вода ще получи още повече замърсяване..

Функциониране на отоплителни котли

Съвременните котли създават лесен за употреба! След приключване на монтажните работи опитен специалист ще извърши фината настройка. Освен това вградените електронни блокове под контрола на специализиран софтуер използват сигнали от температурни и други сензори. Автоматизацията на газов котел за отопление бързо проверява много данни, без намеса на потребителя, той ще изпълнява различни полезни функции:

контрол на горенето;
спиране на подаването на гориво при откриване на аварийни ситуации;
промяна на режима, като се вземат предвид текущите показания на стаята и температурата на външния въздух;
редовна диагностика за своевременно отстраняване на неизправности;
изпълнение на стандартни или специални алгоритми според дадена програма.

Въпреки това, дори най -новите модели технологии не са в състояние да открият предварително процеса на образуване на котлен камък или постепенното натрупване на механични примеси. За да се предотврати появата на сериозни проблеми и големите разходи, свързани с тях, се използват специални защитни устройства – филтри против накип. С тяхна помощ примесите се улавят или опасните им свойства се елиминират..

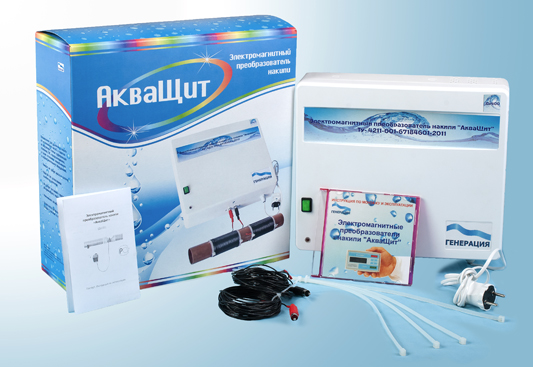

Електромагнитен филтър (омекотител на вода) за защита на отоплителния котел от котлен камък и вар

Електронно устройство, което е монтирано на обратния поток в отоплителната система и предпазва котела от образуването на котлен камък и варовикови отлагания БЕЗ използването на реагент, сол, сменяеми елементи (патрони, мембрани и др.). Не изисква поддръжка и контрол по време на работа. Работи на принципа "инсталиран и забравен". Срокът на експлоатация е 15-20 години. Изисквания – непрекъсната работа от мрежа 220 V. Консумация на електроенергия – 5 W / час.

Кален филтър за отопление – избор, монтаж и поддръжка

Ямата в отоплителната система за дома е толкова малка, колкото е важна. Неопитен зрител, обмислящ тънкостите на тръбите в котелно помещение, може да си помисли, че такъв малък пиптик – груб филтър за отоплителната система – е просто ненужно притеснение, можете да го направите без него, защото чиста вода се излива … от кран … всъщност това е шефът на отоплителната система в къщата му. След това ще разгледаме откъде идва мръсотията, как да се справим с нея, как да монтираме филтъра в системата и как да го почистим, – защо системата е запушена?

Откъде идва мръсотията в отоплението, защо няма движение на течности

Откъде идва котлен камък в чайника, защото е излята чиста вода? Но в отоплителната система има 50 чайника вода – можете да си представите колко от нея е атакувана от утайка. И ако водата се промени поради теч, в хода на ремонта, съответно ще дойде добавка. Също така огромен брой парчета метал, емайл, конци, нещо друго „без име“ ще бъдат откъснати от цялата вътрешна повърхност на системата. Но това са все детски игри, в сравнение с факта, че ако се намери корозивна част, цялата маса постепенно се превръща в утайка. А стоманените тръби могат да бъдат просто планина от ръжда..

Експертите препоръчват: ако отоплението в къщата е станало “по -лошо” да работи, ако циркулацията на течността е нарушена, помпата “не натиска”, на първо място, проверете и почистете филтъра – картер.

Какви филтри се използват в отоплителните системи за дома

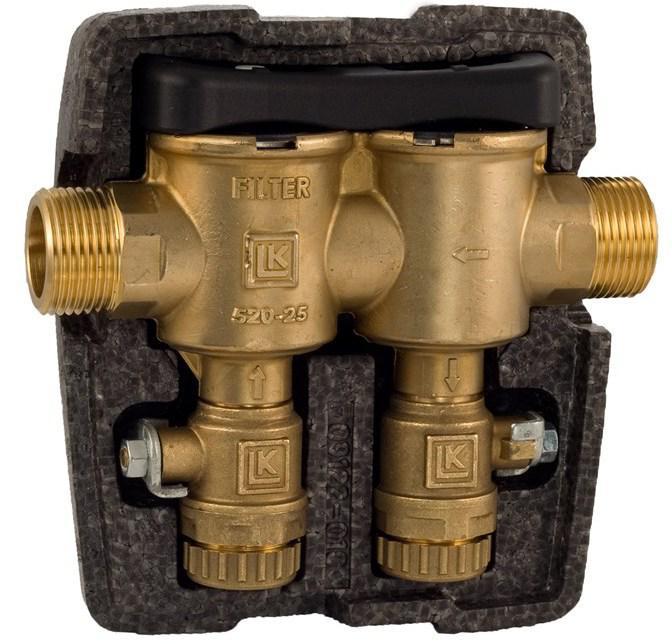

В повечето случаи месинговите цедки са инсталирани в системата за отопление на дома. Те са прости, но си вършат работата. Всички частици, пренасяни от потока с размер над 0,5 mm, се задържат от метална мрежа и се утаяват в яма. Филтърът е изключително евтин, лесен за инсталиране и поддръжка.

Най -често срещаният диаметър на резбата – 3/4 или 1 инч – се избира в съответствие с диаметъра на главния тръбопровод на мястото на монтаж.

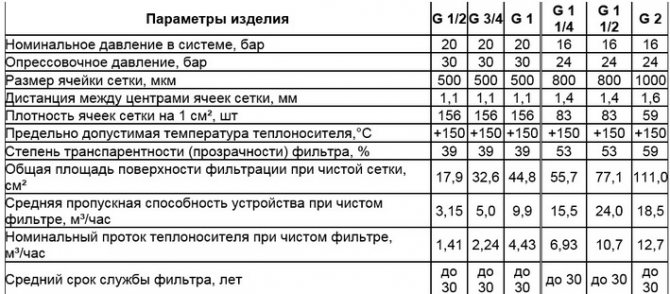

По -долу са характеристиките на снимката на мрежести месингови филтри за кал, в зависимост от диаметъра.

Как се използват устройствата против накипване??

За да закупите наистина най -добрия филтър за вода в отоплителната система на частна къща, трябва да се отбележат характеристиките на различни видове оборудване:

Технология	Предимства	недостатъци
Йонна обмяна	Добре доказана методология. Използва се в малки и големи съоръжения. Евтината готварска сол е подходяща за регенерация.	Висококачественият, продуктивен комплект оборудване е скъп. За поставяне се нуждаете от много място, връзка с електрическата мрежа, канализация. Изискват се допълнителни разходи за поддържане на нормализираните температурни условия. Запълването е повредено от хлор и някои други агресивни съединения.
Лечение с магнитно поле	Бърза инсталация, без потребителски контрол. Тази техника остава функционална след 20 години непрекъсната употреба с пълен капацитет..	Инсталирането на магнитен филтър не задържа механични примеси, поради което, ако има такива, са необходими допълнителни мерки. Изисква източник на електрически ток, за да функционира.
Добавяне на полифосфати	Най -ниска цена с висока ефективност.	Това оборудване трябва да бъде внимателно контролирано от самия потребител. Трябва да се поддържа нормално ниво на запълване. След преработката течността е подходяща само за технически нужди.
Ултразвуково излъчване	Ако подадете силен сигнал, можете да смачкате силен слой варовик, а не само малки частици.	Такова излагане може да разруши грунда и боята, заваръчния шев. В някои ситуации комбинацията от няколко хармоници създава звукови вибрации..

От информацията, посочена в този раздел, могат да се направят няколко извода:

При избора на оборудване е необходимо да се вземе предвид каква вода да се излее в отоплителната система, изисквания за частна къща, инженерни мрежи, отоплителен котел.
Схемите за поддръжка на отделни инсталации са сложни, дори за професионалисти. Ефективността на йонообменния комплект например силно зависи от действителното ниво на твърдост. Въпреки това, няма системи (на ниво домакинство), които автоматично да контролират този важен параметър..
Някои филтри, например основни, мрежести, кални или магнитни, се поставят върху връщащата тръба и значително променят първоначалния състав на водата. Други – нямат ефект върху него.
Използвайте ултразвук внимателно, за да не повредите части от тръбопровода, свързаното с него оборудване..

Комбинирано използване на няколко технологии за пречистване на вода, важни ограничения, полезни съвети

Надявам се, че сме разбрали кой филтър да поставим на отоплителната система на частна къща и защо. Грубият филтър за отоплителна система изпълнява няколко важни функции. Той предотвратява бързото замърсяване на йонообменните среди. Циклите на регенерация ще бъдат редки и следователно ще увеличат живота на оборудването.

Дори мощен електромагнитен преобразувател не е в състояние да задържа пясък или други механични примеси. Предварителният филтър ще предотврати проникването на тези примеси през тръбопровода в котела и други свързани компоненти на системата. По -специално ще бъде осигурена нормалната работа на газоотвеждащите устройства..

Анализът в специализирана лаборатория ще помогне за изясняване на количествения и качествения състав на замърсителите. Той трябва да бъде допълнен с диапазон на налягане във водоснабдителната система. Трябва да се проучи режимът на работа, възможността за внимателен контрол. Необходимо е да се гарантира, че помещенията отговарят на изискванията, посочени в официалните инструкции на производителя. Понякога ще трябва да похарчите повече пари за обновяване на стая, отколкото за закупуване на специализирано оборудване..

Филтърът за фина вода подходящ ли е за отоплителната система?

Техниките в тази категория са способни да отделят частици, които са сравними по размер с молекулите на водата. Растенията с обратна осмоза улавят химически съединения, бактерии, вируси. Те не позволяват на солите за твърдост да преминават, поради което всъщност осигуряват много надеждна защита..

Но такива филтри за фино пречистване на водата за отоплителната система не са подходящи поради следните причини:

Производителността от 180-240 литра на ден не е достатъчна за приготвяне на промишлена вода.
Типична диафрагма изпълнява своите функции при налягане от 2,8-3 бара или повече.
Когато свързвате няколко елемента, ще трябва да инсталирате помпа и тя има висока цена на пазара.
60% или повече от постъпващата вода отива за дренаж заедно със замърсяването.

Подходящо е да инсталирате това оборудване при връщането и да го използвате при довършване на питейна вода или да предпазите тръбите и помпата на котела от котлен камък. Ако механичните примеси са предварително задържани, експлоатационният живот на мембраната ще бъде удължен. Отоплителната система е защитена, като се използват описаните по -горе техники..

Опции за проектиране за грубо почистване на отоплителната система

Калните капани на други дизайни са по -рядко срещани. Повишената цена на някои не осигурява ползи в повечето случаи.

Изработен от полипропилен – заварен и това е точката …

С допълнителен магнитен уловител в шахтата.

На фланци за диаметри на тръби над 2 инча.

Корпусът е изработен от чугун, може да бъде и прозрачен …

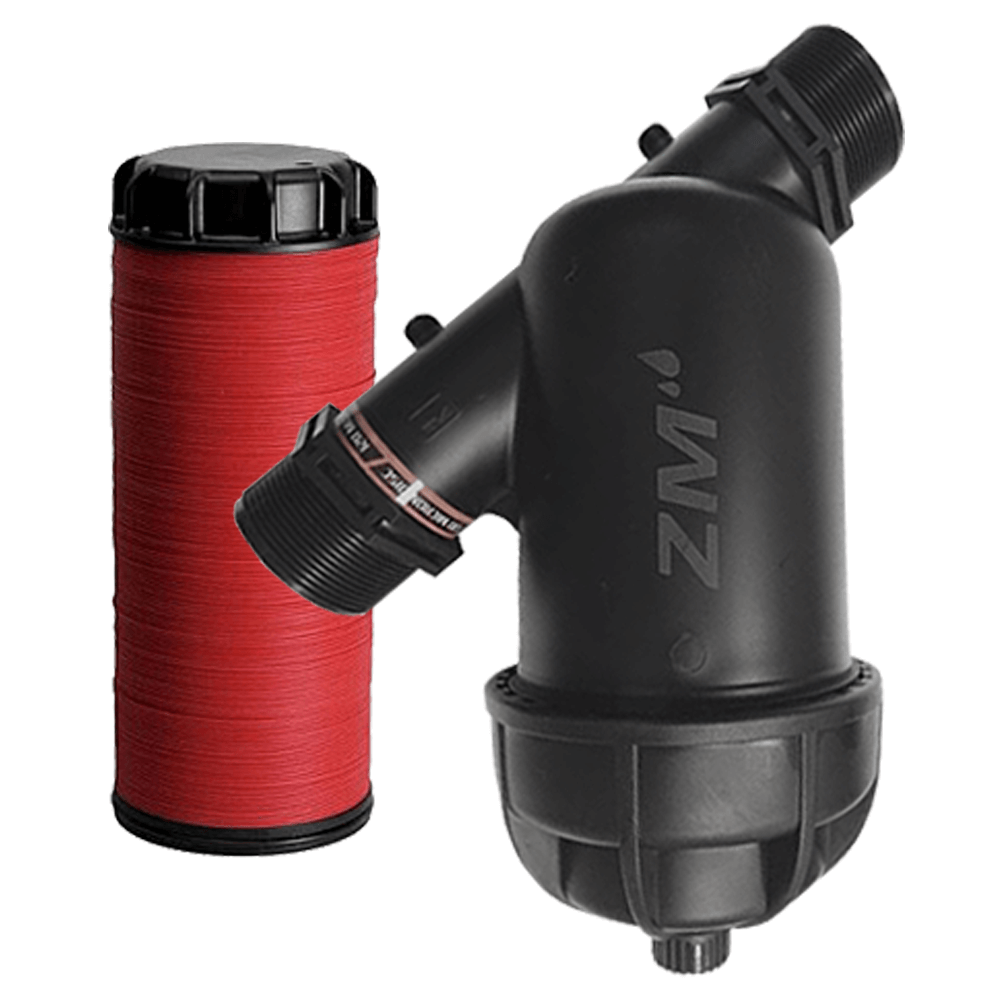

Диск

Тези устройства съдържат специално проектирани дискове, изработени от пластмаса с висока якост. Дисковете имат специални канали за дълбочина.

Такъв елемент може да улавя частици с размер 5-250 микрона. Производителите оцветяват пластмасовите дискове в различни цветове в зависимост от размера на окото и фиността на филтрацията. Тези устройства могат да бъдат свързани към тръби за захранване със студена и топла вода. Те са издръжливи и с висока производителност.

Патрон

Тези филтри са монтирани под мивки. Те улавят частици с размер 0,5-30 микрона.

Тези устройства се подразделят според мощността си в зависимост от характеристиките на налягането на водата. В такива устройства замърсителите се задържат в шахтата чрез преминаване през специален гранулиран пълнител. Периодично подменяйте касетите.

Налягане

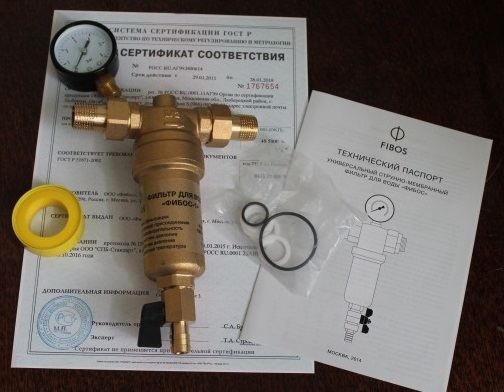

Fibos-1 има капацитет от 1 кубичен метър. м / ч. Устройствата за налягане имат вграден регулатор на налягането.

В тях почистването се извършва под налягане, поради което се задържат замърсители от почти всяка фракция. Това позволява да се постигне висока степен на филтрация. Такива устройства се различават по мощност.

Системи за чанти

Тази група е представена от багажни устройства с филтриращ елемент във формата на торба, закрепен в метална или полипропиленова перфорирана кошница и / или здрав корпус с капак..

Филтърните торбички са изработени от висококачествена пластмаса (полипропилен, полиестер, найлон) и се свалят.

Те се измиват или напълно се променят, когато налягането спадне с 0,7-1,2 atm, дори при най-модерните сортове торби, филтърният елемент се сменя ръчно.

Предимствата на такива устройства включват:

висока производителност (от 3 m3 / h, индикаторът зависи от порьозността на торбата);
възможността за многократна употреба в системи за грубо и фино почистване за битови и промишлени цели (диаметърът на отворите варира от 1 до 100 микрона, работната течност може да бъде всякаква);
устойчивост на корозия, високи температури и налягане (съответно до 150 ° C и 8-20 bar).

Сред възможните ограничения на приложението се разграничават необходимостта от разглобяване и относително високата цена – от 5000 рубли и повече.

Известни производители и ревюта

Сега на пазара има устройства от много местни и чуждестранни производители. Някои устройства са получили най -положителна обратна връзка от потребителите. Най -популярни са продуктите на следните компании:

Honeywell.
Valtec.
“Сапфир-P”.
Союзинтеллект.
“Гейзер”.
“Бариера”.
“Аквафор”.

Всеки от тези производители произвежда линия устройства, които се различават по характеристики и степен на отстраняване на примесите. Продуктите на тези компании се появиха на пазара от дълго време, поради което те получиха много положителни оценки от потребителите..

Светлана, 37 години, Новгород

Поради твърда вода с много големи частици, 2 перални машини вече са се счупили в къщата ни. При закупуването на трети те се консултираха със специалист и инсталираха механичен филтър Honeywell. Последната пералня работи 4 години без повреди.

Игор, 42 години, Москва.

Инсталирах филтър Soyuzintellect, когато монтирах водопровод в моята частна къща. Качеството на водата от кладенеца беше лошо. Сега имам няколко филтъра, така че оборудването не се счупва и водата тече от чешмата е добра.

Как да изберем филтър за устни

Има много критерии за избор на такива устройства. Когато купувате устройство, трябва да обърнете внимание на неговата производителност. Освен това трябва да се вземе предвид степента на натиск в крана. Инсталирането на такова устройство не трябва да води до намаляване на налягането..

За да изберете права или наклонена опция, трябва да прецените количеството свободно пространство, което може да бъде разпределено за инсталирането на устройството. Степента на замърсяване на водата също трябва да се вземе предвид. Ако обемът на частиците е голям, използването на устройство с малък размер на окото ще доведе до бързо замърсяване на окото и необходимостта от често почистване на елемента..

Правила и редактиране на снимки

Работата започва с избора на местоположението на филтъра. В допълнение към размера и теглото, този етап отчита необходимостта от байпасна линия, наблюдение на показанията на налягането и свободен достъп до устройството за проверка, подмяна или промиване..

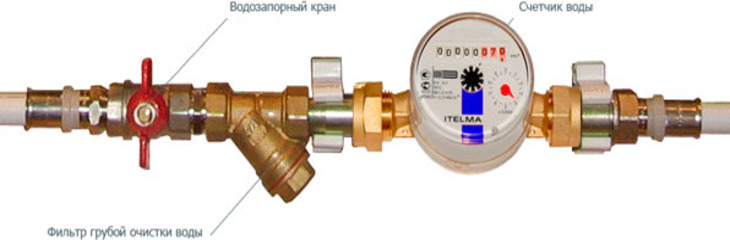

По правило грубите филтри се монтират на входните точки на водоснабдяването на къща или апартамент, пред измервателните устройства. Последното се обяснява с изискванията на производителите на измервателни уреди; гаранцията не покрива устройства, инсталирани без защита от механично замърсяване..

Директните филтри се монтират само върху плоски хоризонтални сегменти на водоснабдителната система, коси – на всякакви, с изключение на зони с възходящи водни потоци.

Стрелката върху тялото помага да се избегнат грешки при избора на посоката на тялото. За фиксиране на устройствата се използва резбова връзка, ако е необходимо, запечатана с лента от фум.

Нюансите на обслужване и подмяна

Системите за грубо почистване са непретенциозни в поддръжката и трябва само периодично да сменят или промиват филтърните елементи и да проверяват херметичността на връзките. Необходимостта от промиване възниква, когато налягането спадне в зоната с филтъра.

Внимание! При липса на инструменти, които измерват разликата в налягането, тази процедура се извършва ръчно, като се взема предвид честотата, препоръчана от производителите (средно веднъж на всеки 2-6 месеца).

В същото време те се придържат към проста схема на действия:

Клапанът за подаване на вода към филтъра се затваря, контейнер за събиране на вода е инсталиран под развитаните секции.
С помощта на специални кранове корпусът на филтъра се счупва, отстранява се мрежа, колба с дискове или патрон, който трябва да се смени.
Филтърният елемент се измива с чиста вода с четка или се заменя с нов.
Корпусът и капаците на филтъра се измиват, гумените уплътнения се проверяват и се смазват със силиконова грес.
Всички елементи се сглобяват обратно, филтърът се измива с проверка на показателите за налягане.

Горният алгоритъм се използва за почистване както на наклонени, така и на директни филтри. Едновременно с промиването се оценява състоянието на гумените уплътнения; при висока степен на износване те се променят на нови.

Как се поддържа мръсният филтър?

Ако системата спре да работи нормално, трябва да проверите филтъра за замърсяване – затегнете капака на гайката. Това се прави внимателно със съответния ключ. Медна шайба служи като уплътнение под гайката, така че е необходим значителен въртящ момент, за да се счупи гайката от мястото й, след което въртенето вече е леко. Поставя се тава за събиране на малко количество охлаждаща течност, която неизбежно се губи при отваряне на капака на картера. След това металната мрежа се отстранява и почиства.

Но първо трябва да затворите спирателните кранове, които трябва да бъдат инсталирани близо до филтъра за кал от двете страни. В противен случай чрез него можете да освободите цялата охлаждаща течност от системата, а първата част също ще падне под налягане ….

Основното правило за инсталиране на картер

Ако грубият филтър не е правилно инсталиран в отоплителната система, той няма да работи според очакванията, ще има запушвания без възможност за нормално почистване..

Правилото е просто – шахтата трябва да се намали. Под влияние на гравитацията всички уловени частици се утаяват в шахтата.

Допуска се, когато филтърът е хоризонтално разположен, завъртането му с шахтата по -близо до хоризонталното положение, за по -лесна поддръжка, например, ако оборудването пречи на дъното. Но във всеки случай картера трябва да се намали малко..

Как да инсталирате почистващ филтър в отоплителната система, диаграма

Филтърът е монтиран на връщащата линия пред основното оборудване, което защитава, като правило, пред помпата в този клон или в цялата система.

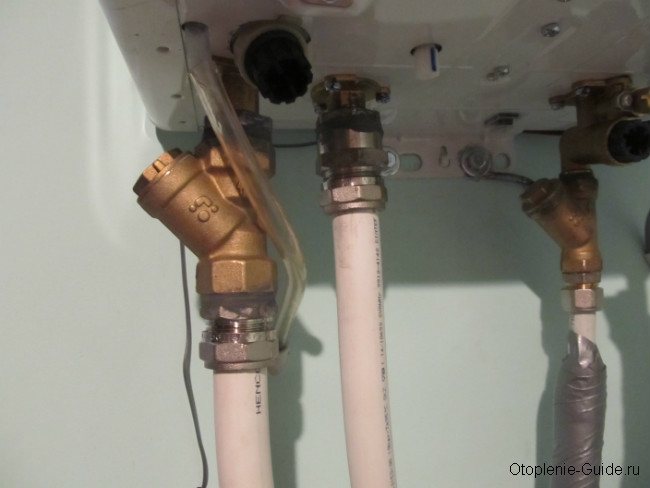

При автоматизиран котел филтърът се монтира на връщащата линия преди влизане в котела – между спирателния вентил и клапана, който изключва котела.

Ако помпата се отстрани, тогава типичен пример за инсталиране на филтър пред помпата е показан на диаграмата, кранове също са необходими за обслужване на филтъра, чието регулиране е 1 година.

Експертът съветва: не бъркайте. Невниманието при инсталирането на филтъра ще струва на системата да спре и евентуална повреда на оборудването. Посоката на потока на течността е обозначена със стрелка върху тялото на колектора за кал. Инсталирайте филтъра правилно само спрямо посоката на потока.

Как да инсталирате филтър в отоплителната система на селска къща

Инсталирането, поддръжката, промиването може да се извърши самостоятелно.

По принцип процедурата за инсталиране на филтъра е следната:

Изплакнете отоплителната система, преди да започнете работа, ако тя не е нова. Отстранете мръсотията, ръждата, утайката от тръбопровода.
Проверете съвместимостта на оборудването и закупения филтър.
Инсталирайте устройството пред газов котел или помпа. Ако няма помпа, тогава инсталацията се извършва пред входа на тръбата в отоплителния котел..
Препоръчва се да се монтират спирателни кранове преди и след строителството, което ще осигури лекота на неговата подмяна и промиване в бъдеще..

Мястото на инсталиране, ако е възможно, трябва да е удобно за поддръжка, тъй като устройството ще трябва да се промива редовно.

Колко често да обслужвате отоплителната система у дома – инструкции

Филтърът трябва да се почиства поне веднъж месечно през отоплителния сезон..

За да извършите почистване, трябва:

Затворете водата в зоната, където е инсталиран филтърът.
Сменете контейнер за източване на вода, извадете щепсела на устройството.
Отстранете мрежата, почистете я от замърсявания, изплакнете под течаща вода.
Върнете мрежата на мястото си, завийте щепсела.
Отворени клапани.

В случай на силно замърсяване може да се наложи напълно демонтиране на устройството с последваща подмяна..

В допълнение към почистването и подмяната на филтрите, трябва:

преди началото на отоплителния сезон тествайте системата, проверете работата на котела, промийте тръбите,
почистете котелните пещи, комина, проверете работата на горелката, премахнете течовете, регулирайте налягането на газа.

Внимателното внимание към отоплителната система и нейните работни елементи ще удължи експлоатационния живот на оборудването и ще осигури неговата непрекъсната работа през целия отоплителен сезон.

Пречистватели за котел за отопление на газ

Най -често използваните водни филтри за газов котел, като полифосфат и йонообмен.

Полифосфат

Тези филтри за отоплителни котли са удобен и достъпен вариант. Дизайнът е прост: това е пластмасова колба, чиято вътрешна част е пълна с натриева сол. Благодарение на кристалите си, върху вътрешните повърхности на отоплителния котел и котела се образува защитен филм, предотвратяващ утаяването на котлен камък.

Течността, която попада от водоснабдителната система вътре, първо преминава през филтъра, чиито кристали го почистват, след което водата навлиза в тръбите и в самия котел.

Полифосфат

За циркулационна помпа

Циркулационната помпа е устройство, което променя скоростта на движение на водата, без да влияе върху показателите за налягане. Благодарение на него се повишава ефективността на отоплението..

Той трябва да бъде инсталиран след котела, на връщащата или захранващата тръба. Стандартно се монтира утаителен резервоар – филтър пред помпата. Ще работи и магнитно почистващо средство..

Калник, вграден в отоплителната система на частна къща, предотвратява образуването на плака по вътрешните стени и забавя чуждите включвания, съдържащи се във водата. Той работи по следния алгоритъм: водата прониква във филтъра през дюзата, а суспендираните вещества остават в долната част на устройството.

Филтърният преобразувател, работещ на базата на магнити, променя химическите свойства на примесите, съдържащи се във водата, циркулираща през тръбите, и не позволява отлагането на плака и образуването на слой от котлен камък.

Къде да изберем?

Когато избирате устройство за подобряване на качеството на водата, трябва да обърнете внимание на редица критерии. Те включват следните характеристики на филтъра:

граници на налягане и температура;
размера на задържаните от него частици;
характеристики на “свързването” на филтъра към определен участък от тръбопровода.

Цената зависи от вида на устройството. Например, можете да си купите месингов кален филтър за около 1300 рубли. Цената на филтър за почистване на отоплителна система с магнитен тип – от 850 рубли.

Йонна обмяна

Устройството работи на базата на специален пълнител, който се съдържа в патрона. Ролята на пречиствателя се изпълнява от специална водородна смола.

Йонообменникът превръща йони на тежки метали в по -безопасни и леки съединения, тоест химическата структура на самата вода се променя. Разтворените газове се изпускат през специални отвори.

Свързване на картер към връщането на отоплителния кръг – възможно ли е това?

Нямам резервоар на връщащата линия, те я поставят в кръга на подовото отопление пред помпата й, разбира се, водата от връщащата линия попада там, смесва я, но съмненията са измъчвани от необходимостта да поставете яма пред котела. или можеш да го оставиш така? Стенен котел.

Теоретично цялата мръсотия някой ден ще се утаи във филтъра за подово отопление, но е препоръчително, разбира се, да поставите филтър пред котела. За щастие това са минималните разходи за труд и пари..

Или поставете един филтър на връщащата линия пред котела или филтър на връщащата линия на всяка верига. В противен случай ще запушите топлообменника на котела с отломки от отоплителната система..

Почистване на филтърния елемент

Първият знак, че филтърът трябва да се почисти, е повишено хидравлично съпротивление в системата, което се записва чрез манометри. Чистата мрежа също създава устойчивост, но тя не е сравнима с съпротивлението, създадено от мръсна мрежа..

Препоръчително е да изплакнете замърсената мрежа с вода с помощта на четка с твърди полимерни четинки. За начало трябва да изключите потока на охлаждащата течност към участъка на тръбопровода с филтъра (изключете циркулационната помпа и затворете спирателните кранове). След това развийте тапата, извадете и почистете мрежата. Ако е невъзможно почистването на окото, се препоръчва да се смени с ново..

Има видове мрежести филтри, които ви позволяват да премахнете замърсяванията, без да разглобявате устройството. По правило дизайнът на такива модели включва: манометър (показващ степента на замърсяване на филтъра); дренажен вентил с възможност за свързване на изпускателен маркуч; двуслойна филтърна мрежа (първият слой задържа големи частици, вторият по-малки).

За да се определи степента на замърсяване на филтъра от манометъра, е необходимо да се измери налягането в статично (без циркулация на охлаждащата течност) и в динамично състояние. Ако налягането върху манометъра в динамично положение е много по -високо от налягането в статичното положение, тогава филтърът трябва да се почисти..

Почистваме патронния филтър

Такива системи, често инсталирани в селски къщи, се почистват по различен начин. Ще ви е необходим филтър ключ, тенджера или кофа, резервна касета или контейнер, където можете да почистите стария.

Първо затворете клапана и се уверете, че няма вода в крана. След това кофата се заменя отдолу: излишната течност от колбата ще се източи там. С помощта на специален ключ трябва да развиете гайката, да извадите колбата. След това можете или да инсталирате нова касета, или да изплакнете обилно и да върнете старата на първоначалното й място. След това колбата се връща на мястото си, гайката се завинтва обратно и водата се отваря

Не всеки патрон е разрешено да се използва повторно: тази опция е само за навити. Можете да изплакнете такъв продукт, използвайки силно налягане на водата (за това се препоръчва да използвате маркуч).

Колко често трябва да се почиства?

Поради пречистването на водата и забавянето на различни отломки, които не изчезват никъде с времето, те започват да се натрупват. Поради тази причина с течение на времето водният филтър, инсталиран на тръбата, се запушва. Това води до намаляване на налягането на водата и с времето до пълното му отсъствие. Когато възникнат такива ситуации, е необходимо да се почистят вътрешните конструктивни елементи, за които устройството трябва да се демонтира, разглоби и измие.

Струва си да се знае! Когато филтърът е запечатан заедно с водомера, е необходимо да се обадите на капитан от управляващата компания, който ще премахне уплътненията. След като почистването приключи, се препоръчва да се инсталира възвратен клапан, за да се позволи почистване, без да е необходимо допълнително повикване на специалист..

Почистване на прав или ъглов филтър

За да работите, трябва да подготвите следните инструменти:

Газов гаечен ключ.
Регулируем гаечен ключ или гаечен ключ 17 (19).
Контейнер, напълнен с вода за изплакване.
Препарат за отстраняване на ръжда.
Лента FUM (може да се замени с теглене).

Важно! Филтриращото устройство не се почиства често, така че в повечето случаи щепселът се прилепва плътно към тялото (особено ако се използва уплътнение от паронит). Следователно предварителната подготовка не може да се изостави..

Почистването на филтъра за груба вода пред глюкомера се извършва в следния ред:

Затворете вентила, разположен на входа на захранването с топла или студена вода.
Не забравяйте да проверите дали в крана няма вода и дали самият вентил работи правилно.
Нанесете WD-40 Rust Remover по обиколката на щепсела. Това частично решава проблема с варовикови отлагания и варовик..

Важно! Ако няма под ръка специален инструмент, той може да бъде заменен с керосин. Наситете плата с керосин и увийте парцал върху ставата. Ще трябва да изчакате около 5 минути.

Развийте щепсела с гаечен ключ. Направете първите движения по -остри, за да се отървете от слепналата става..
Извадете цилиндричната мрежа и я изплакнете добре в контейнер. Метална четка помага да се отървете от отлаганията от тиня. След това поставете мрежата на първоначалното й място..
Затегнете щепсела, като го фиксирате с лента FUM.
След като отворите клапана на входа, се уверете, че щепселът не изтича.

Важно! Ако е използвано уплътнение от паронит, загряването на щепсела с горелка или вряща вода помага много. За да предотвратите кипене на вода в тръбата, трябва да се уверите, че филтърът е без вода и да отворите крана в миксера.

Защо си струва да инсталирате филтър в отоплителната система?

Много потребители може логично да се интересуват от въпроса дали е необходимо да се инсталират филтри за отоплителни системи? Трябва да се отбележи, че дори без организацията на почистване, оборудването може да функционира нормално, друг въпрос е колко дълго?

На първо място, такава инсталация е необходима, за да се гарантира надеждна и непрекъсната работа, като се изключат аварийни ситуации и повреди, отоплително оборудване.

Цената на филтрите за отопление не е толкова висока, навременната й покупка и монтаж ще бъде много по -евтина от ремонта или подмяната на нагревателните елементи в бъдеще. Да не говорим, че авария в отоплителната система ще доведе до такива неприятни последици като студ и дискомфорт в къщата (в края на краищата, през студения сезон трябва да се поддържа топлинният режим).

Предимствата на инсталацията включват:

надеждна защита на системата от запушвания;
не е необходимо да сменяте водата (охлаждащата течност) толкова често;
удължава се експлоатационният живот на отоплителното оборудване;
намаляване на разходите;
увереност в надеждността и непрекъснатата работа на системата.

Монтаж и поддръжка на основни филтри

Инсталирането на въглен филтър за топла вода или друг вид пречиствателна станция е доста просто

Важно е само да се придържате към инструкциите стъпка по стъпка и да бъдете последователни.

Как да инсталирате филтър: инструкции стъпка по стъпка

Процесът на инсталиране на основния филтър се състои от следните стъпки:

Първо трябва да спрете подаването на вода към къщата, а също и да източите останалата течност от крановете в кухнята или банята. Това ще изплакне останалата течност. Въпреки това, преди да извършите инсталационните работи, трябва да инсталирате леген за вода, която може да проникне под точката на водоснабдяване..
Трябва да се поставят маркировки на стената за фиксиране на филтрационната система. Монтажът трябва да е твърд, тъй като всяка вибрация може да повреди системата.
Отворите са направени според маркировките, в които ще се поставят пластмасови парчета дюбели..
След това филтърът е свързан към тръбите с помощта на съединители. FUM лентата се използва за осигуряване на херметичността на фугите..
Устройството е фиксирано към стената с самонарезни винтове.
За да оцените качеството на инсталацията, трябва да възстановите водоснабдяването и да отворите всеки кран за няколко минути. През този период патрона ще бъде почистен и системата ще бъде изчистена от въздух..
От момента на приключване на монтажните работи и първото стартиране на филтрите започва експлоатационният живот на системата..

Как да сменим касетите

Металните филтри за вода са оборудвани със специални сменяеми патрони. По време на работа те могат да се провалят и трябва да бъдат сменени. Не е трудно да извършите такава процедура със собствените си ръце. За да направите това, следвайте тези инструкции:

Затваряме крана на входа на къщата.
Облекчаване на налягането в системата.
За да предотвратите наводняването на съседите, по -добре е да поставите леген под колбата.
Използвайки ключа от основната конфигурация, трябва да развиете колбата.
След това премахнете филтриращия елемент, изплакнете окото и фиксирайте нов патрон. Колбата също се почиства от примеси.
След като инсталирате колбата на първоначалното й място, трябва да се уверите, че няма течове..

Компетентната и навременна подмяна на работните части ще осигури пълна чистота на течността и ще премахне проблема с скокове на налягането при запушени патрони.

Как да сменим пълнителя

И въпреки че филтърът за пълнене с пълнител се характеризира с проста структура, заместването на това вещество може да бъде трудно. За да избегнете грешки, трябва да се придържате към следните инструкции:

Първо трябва да разглобите филтърната колона и да премахнете контролния клапан.
След това трябва да разтоварите отработения пълнител и да почистите оборудването с пълнене на нови филтриращи вещества..
На следващия етап системата се сглобява и свързва към водопровода..

Допълнителни конструктивни елементи

Дизайнът на колектора за кал може да съдържа други елементи, които опростяват поддръжката или увеличават неговата функционалност:

в допълнение към споменатия дренажен вентил в долната част, има въздушен клапан в горната част на картера, за проветряване на системата при пълнене с течност;
при относително ниски показатели за налягане в системата може да се осигури прозрачен прозорец на страничната повърхност на цилиндъра за оценка на степента на замърсяване;
манометри могат да се монтират на входящите и изходящите дюзи, според разликата в показанията, за която е възможно да се оцени хидравличното съпротивление на шахтата и в резултат на това същата степен на замърсяването му.

Картерът може да бъде произведен с фланцово съединение и заварено съединение. Първият вариант се счита за предпочитан, тъй като ви позволява лесно да смените картера, ако е необходимо. Подобна подмяна обаче е по -скоро изключително събитие: поради простотата на дизайна, колекторите за кал са изключително надеждни, експлоатационният им живот е до 30 години или повече..

Нарушаване на херметичността на елементите на системата

Нарушаването на херметичността на елементите на системата (тръби, съединения, усуквания, заваряване и т.н.) води до изтичане на охлаждащата течност, което, ако бъде елиминирано своевременно, може да причини аварийна ситуация и да доведе до високи материални разходи за нейното отстраняване.

В тръбопроводите се получава изтичане поради корозия на тръбите, което причинява разрушаване на метала, образуване на проходни отвори (дупки) и разкъсване на тръби. Корозията на тръбите се увеличава при продължителна експлоатация, особено ако системата не е промита. Корозията също се увеличава, когато системата се напълни с чешмяна вода (съдържаща много кислород), често изпразване на системата, при което кислородът от въздуха влиза в системата..

За да се предотвратят инциденти през зимата, е необходимо да се информират съответните служби за откритите щети по време на подготовката за отоплителния сезон. По време на ремонта изисквайте внимателно изпитване под налягане на отоплителната система, за да идентифицирате навреме участъци от тръбопроводи, отслабени от корозия.

Течове могат да възникнат на места, където тръбите са огънати, чрез пукнатини, образувани при неправилно огъване. Течовете се елиминират чрез заваряване на дефектни зони, като се заменят дефектните зони.

За бързо (но временно) отстраняване на течове върху прави участъци от тръбопровода с диаметър не повече от 150 мм, монтирайте уплътнителни скоби върху повредената част на тръбопровода. Използвайте този метод, когато е невъзможно да изключите повредения участък и да изпразните тръбопровода. Веднага щом стане възможно да изключите повредената част на тръбопровода, отстранете скобата и я поправете.

В съединението с резба изтичането на охлаждащата течност чрез течове, като правило, възниква поради некачествено уплътняване, направено по време на монтажа в захващащите елементи между съединители и контргайки, пукнатини в ставите, оголени и дълбоко нарязани нишки. След като установите причините за изтичането, резбовата връзка или се пренарежда, изпълнявайки отново уплътнението, или я подменя..

Премахнете малките течове (фистули) чрез заваряване на накладките към тръбопровода. Заварете малки дупки и пукнатини. При фланцовите връзки изтичането възниква в резултат на лошо затягане на болтовете, стареене на уплътнението, което го прави от некачествен материал и изкривяване на фланците. Ако при затягане на болтовете течът във фланцовото съединение не се елиминира, сменете уплътнението..

В заварена връзка, изтичането може да бъде причинено от лошо качество на заваряване, което се открива при температурни удължения. Премахнете тази неизправност чрез допълнително заваряване на дефектното съединение..

Как да изберем?

Не всички стоки, предлагани на клиентите на пазара, са маркови. За да не паднете на фалшив и да купите наистина висококачествен филтър за кал, си струва да обмислите няколко нюанса, като започнете с избора на магазин. По -добре е да направите покупка на доказан търговски обект, който има добра препоръка от купувачи и занаятчии в областта на строителството и ремонта. Първо си струва да изберете две или три устройства, след това да разберете техническите им характеристики, за да разберете дали устройствата са подходящи за инсталиране в специфични условия. След това можете да прочетете отзиви за тях на строителни форуми и едва след това да се върнете в магазина и да закупите една от опциите.

Експертите препоръчват да се купуват устройства, които комбинират поне два вида почистване, например магнитно и мрежесто.

Изборът на желания сорт след разбиране на основните им нюанси няма да бъде труден. Ако и това изглежда трудно, можете да поискате помощ от специалист в специализиран магазин или да поискате съвет от познат майстор, който знае от първа ръка кой колектор за кал е по -ефективен и по -издръжлив от другите в конкретен случай. Но за да купите, трябва да знаете вида на връзката, диаметъра на тръбата и параметрите на дължината и височината на конструкцията. Например, трябва да разберете къде точно ще се намира филтърът, било то циркулационен тръбопровод или спирателно оборудване. Струва си да се обърне внимание на характеристиките на най -популярните продукти, които са инсталирани в отоплителните системи.

Най -добрите производители

Доверените марки включват:

Honeywell (Германия, специализация в мрежести модели с директен поток и обратно промиване),
Jif, RBM, TIM и Valtec (филтри за качество и бюджет, адаптирани към руските условия),
BTW (Австрия, скъпи, но издръжливи и надеждни линии за механично почистване),
Azud, Jimten, Amiad (сортове дискове),
Гейзер, Екодар и Аквафор (основни филтри за вили и апартаменти с патрони и разновидности на торби).

Условната оценка на моделите на домакинствата включва:

Линията от наклонени груби филтри Valtec с висококачествен месингов корпус и метален филтърен елемент с размер на окото 500 микрона. Успешно се използва в системи за техническо приготвяне на студена и топла вода с производителност в чисто състояние 3,15 m3 / h и средна цена от 200 рубли.
Мрежести компактни филтри Honeywell с промиване с директен поток, месингово тяло и удароустойчива купа. Предназначен за улавяне на частици с размер 100 микрона във водоснабдяването на сгради от всякакъв тип. Цената зависи от производителността и издържането на налягане и варира от 2950 до 8600 рубли.
Дискови филтри Azud с полипропиленови филтриращи елементи и производителност от 5 m3 / h. От 600 рубли.

Honeywell

Най -известният и уважаван от потребителите производител е американската корпорация Honeywell, чиито структурни подразделения са разположени в няколко държави..

Обхватът на асоциацията е широк и разнообразен. Едно от направленията е производството на системи за управление на сгради, включително механични устройства за пречистване на вода..

Мрежови филтри Honeywell:

имат перфектен дизайн,
издръжлив,
изработени от изключително здрави материали,
имат високи цени.

Директен филтър Honeywell FY 30 1A, изработен от устойчиви медни сплави, има мрежа с диаметър на окото 350 микрона. Устройството може да пречиства както студена, така и нагрята вода до 160 ° C. Цената се доближава до 2600 рубли.
Филтър с директно промиване Honeywell FK 06 1/2 ″ AAM е предназначен за грубо почистване на студена и топла вода. Размерът на окото на ситото е 100 µm. Продуктът струва около 5600 рубли.
Филтър за директно промиване Honeywell FY 30 2B е изработен от здрава, устойчива на ръжда медна сплав. Оборудван с мрежа с порьозност 180 микрона. Продуктът може да бъде инсталиран на тръбопровод както за студена, така и за топла вода. Цена 7600 рубли.

Гамата на компанията включва повече от петдесет филтриращи устройства за грубо почистване.

Справка. Цената на продуктите зависи от диаметъра на свързващите тръби, оборудване с допълнителни функции, качество на материалите.

Атлас Филтри

Тази италианска компания произвежда почистващи устройства от почти половин век. Продуктите на Atlas Filtri са известни в 90 страни по света. Представителствата успешно работят не само в Европа, но и в Северна Америка и Близкия изток.

Компанията произвежда корпуси за филтри, системи за самопочистване, комплекси с патрони за дълбоко почистване. Цената на стоките е висока, поради специалното качество на материалите и използването на модернизирани технологии.

В продажба има много модели цедки Atlas Filtri. Те се различават по материали за производство, наличие на допълнителни функционални устройства, цени.

Филтърът Atlas Filtri Hydra HOT RA60000031 е основно устройство за промиване за грубо почистване на студена и топла вода. Порестостта на окото е 90 μm. Цената се доближава до 4300 рубли.
Филтър за обратно промиване Atlas Filtri Hydra RA6000015 1 е предназначен за воден поток при всякаква температура. Порестостта е 90 μm. Цената е почти 3500 рубли.
Груб филтър 3/4 “Т-образна форма с права мрежа с висока порьозност, изработена от устойчиви стоманени сплави. Структурата има защитно покритие. Цената е 340 рубли.

ITAP

Италианската компания е специализирана в производството на голям брой фитинги за тръбопроводи. Един от търсените продукти са мрежести филтри за грубо почистване на потока..

Компанията предлага повече от петдесет устройства, изработени от различни метални композити. Минималната порьозност на окото е 100 микрона. Диаметърът на дюзите е различен.

Всеки купувач може да намери необходимия размер:

ITAP 1/4 ″ – наклонен филтър от медни сплави с размер на окото 500 микрона, струващ малко повече от 200 рубли.
ITAP 3/4 ″ 300 mic – наклонен филтър, изработен от никелиран месинг с размер на окото 300 микрона, с цена, приближаваща се до 550 рубли.
Измиващ филтър ITAP ITAP 189 1/2 ″ с манометри, производителност 8,9 m3 / h, размер на окото 100 микрона, цена около 4800 рубли.

Важно. Компанията предлага много повече продукти с различни конструктивни характеристики, предназначени за грубо пречистване на водата..

Полезни съвети

За да увеличите живота на филтрите си, трябва да се придържате към следните съвети:

индикация, че филтърът е запушен, е намаляване на налягането на водата във всички смесители;
колкото по -интензивен е водният поток, толкова по -често структурата трябва да се почиства, препоръчва се това да се прави на всеки 3 месеца;
преди да развиете канализацията на шахтата, трябва да смените леген или кофа и също да отворите крана на един от смесителите;
препоръчва се да не се чака, докато стените на колбата се покрият с кафяво покритие, за да се почистят филтрите на патрона;
ако се използва откраднато уплътнение, преди да развиете щепсела, трябва да го загреете с газова горелка или обикновена запалка.

След като анализираме как отломките се отстраняват от филтъра, си струва да си припомним редовността, с която е важно да направите това. В процеса на почистване на запушването е важно да се вземат предвид конструктивните характеристики на инсталирания модел, както и да се наблюдава плътността на резбовите връзки по време на повторното сглобяване.
