Wskazówki dotyczące okablowania:
Gniazda, przełączniki, puszki połączeniowe i licznik elektryczny są instalowane w miejscach dogodnych do montażu i konserwacji, a okablowanie musi być ukryte.
Przełączniki oświetlenia są zwykle instalowane przy wejściu do pokoju, aby drzwi do pokoju nie zamykały ich po otwarciu. Zalecana wysokość montażu wyłącznika to 1,5 m, a dla wygody w każdym pomieszczeniu z jednej strony.
Zgodnie z ogólnie przyjętymi normami, gniazda montowane są w odległości 50 – 80 cm od podłogi. W oparciu o zasady bezpieczeństwa pożarowego; na każde 6 m2 powierzchni potrzeba co najmniej jednego gniazdka, a w kuchni trzy lub więcej.
Nie wolno montować gniazdek i wyłączników w łazienkach i toaletach, także w odległości mniejszej niż 50 cm od rur gazowych i wszystkiego, co jest uziemione (zlewy, baterie itp.).

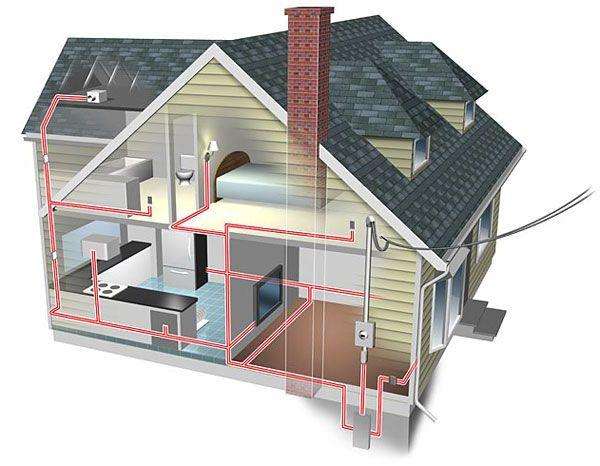

Podczas układania przewodów elektrycznych należy najpierw sporządzić schemat elektryczny, aby później podczas prac instalacyjnych (wbijanie gwoździ, wiercenie otworów) nie uszkodzić okablowania osadzonego w ścianie. Zachowując ten schemat, unikniesz takich problemów. Pomoże Ci również lepiej dobrać ilość przewodów w każdym odcinku okablowania..
Zobacz także: Naprawa starej lodówki

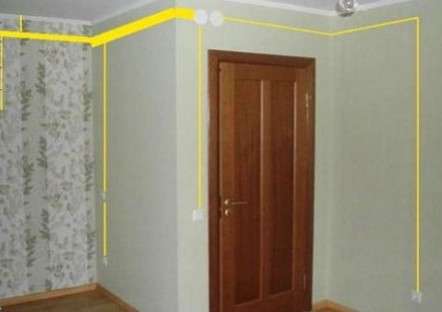

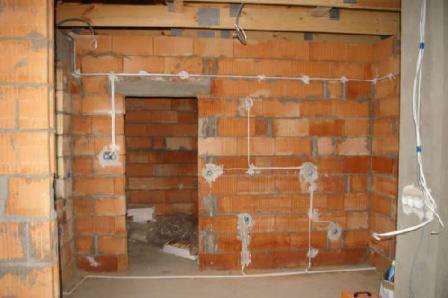

Okablowanie jest ułożone ściśle poziomo i pionowo. Montaż okablowania poziomego odbywa się nie bliżej niż 5 – 10 cm od belek i gzymsów, od sufitu 10 – 15 cm i 15 – 20 od podłogi. Podczas przedłużania okablowania pionowego należy go usunąć z drzwi i okien, a także z powierzchni narożnych w odległości co najmniej 10 cm.Przewód nie może dotykać konstrukcji metalowych.
Nie wolno układać przewodów w wiązkach, między przewodami musi być co najmniej 3 mm. Odgałęzienia okablowania wykonywane są tylko w puszkach połączeniowych. Skrzynka przyłączeniowa służy również jako punkt odniesienia do identyfikacji linii okablowania w pomieszczeniu. Istnieją dwa sposoby instalacji okablowania, połączone i ukryte.
Preferowane jest instalowanie ukrytego okablowania, które jest trwałe i bezpieczne w eksploatacji. Lepiej montować go w pomieszczeniach o dużej wilgotności powietrza (łazienka, toaleta i kuchnia). W terenie otwartym nie zainstalowano okablowania elektrycznego.
Metoda kombinowana – okablowanie jest instalowane w pustych skrzynkach i listwach przypodłogowych z przewidzianymi do tego przegrodami w kanałach kablowych. W tych kanałach układany jest również przewód telefoniczny, kabel telewizyjny..
Najpopularniejszym i najbezpieczniejszym sposobem instalacji okablowania jest umieszczenie go w ścianie pod tynkiem. W takiej instalacji jest też poważna wada – jest to brak możliwości podłączenia dodatkowych odbiorników energii do okablowania bez uszkodzenia tynku i wszystkiego na nim.
Zrób to sam okablowanie elektryczne w domu
Istnieją pewne zasady instalowania okablowania w ten sposób:
– Podczas rozprowadzania na drewnianej podstawie między przewodami umieszcza się azbest o grubości 3 mm.
– Unikaj krzyżowania płaskich przewodów. W przypadku braku takiej możliwości izolację w tym miejscu poprawia się za pomocą 3 – 4 warstw taśmy elektrycznej lub za pomocą cambric.
– Wyprowadzają na powierzchnię przewody ze ścian w plastikowych i izolacyjnych rurkach.
– Zabronione jest mocowanie okablowania za pomocą gwoździ. Zazwyczaj jest zabezpieczony plastikowymi opaskami lub alabastrem.

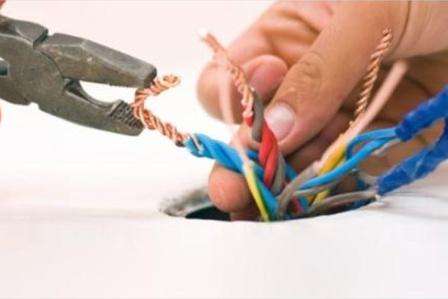

– Połączenia okablowania wykonuje się w puszkach połączeniowych poprzez lutowanie, wciskanie lub zaciskanie.
– Zainstaluj okablowanie tak, aby przewody każdej linii były solidne i połączone w puszkach połączeniowych.
Instalacja okablowania DIY, wideo
Urządzenia elektryczne muszą być uziemione, tj. podłączony do obwodu, który rozciąga się na całe pomieszczenie. Nie wolno uziemiać na rurach wodociągowych i grzewczych.
