Kiegyenlítő szelep fűtési rendszerhez – funkció, telepítés

Mi az a kiegyenlítő szelep

Az akkumulátorok azonos hőmérsékletének fenntartása érdekében a vízáram megváltoztatásával állítják be – minél kevesebb hűtőfolyadék halad át a radiátoron, annál alacsonyabb a hőmérséklete. Bármilyen golyós szeleppel elzárhatja az áramlást, de ebben az esetben nem lehet beállítani és beállítani ugyanazt a hőmérsékletet a készülékekben, ha a fűtőberendezések száma egynél több. Ezt az elemek felületén lévő hőmérséklet -érzékelőkkel és a szelep kísérleti módszerrel történő forgatásával kell mérni a kívánt helyzet beállításához.

A nyíráshoz általában használt kiegyensúlyozó szelepek hatékonyan oldják meg az egyensúly fenntartásának problémáját automatikusan vagy a szükséges áramlási sebesség és a készülék megfelelő beállításainak egyszerű kiszámításával. Szerkezetileg a készülék részben blokkolja a hőhordozó áramlását, csökkentve a csövek keresztmetszetét, hasonlóan bármely elzárószelephez, azzal a különbséggel, hogy a szükséges tápmennyiséget a forgófogantyú segítségével a beállító skáláknak megfelelően kell pontosan beállítani vagy automatikusan.

Általános tulajdonságok

A hőáramlás szabályozásának módjai többféle típusúak. Az elsőben különböző átmérőjű csöveket használnak, amelyek szabályozzák a radiátorokon áthaladó hűtőfolyadék térfogatát. Egy másik speciális alátétek használatán alapul, amelyek beállítják a szükséges mennyiségű fűtött víz áthaladását ezen a területen..

Ezeknek a módszereknek a részletes leírása nem érdekes, mivel már elavultak és nem használják őket. A hűtőfolyadék -ellátás szabályozásának modern mechanizmusa egy fűtési kiegyenlítő szelep felszerelése, amely a következőkből áll:

strapabíró sárgaréz test, elágazó csövekkel a csövek összekötésére, belső nyereggel, speciális függőleges csatorna formájában;
egy kúp alakú orsót, amely az üléstestbe van csavarva a fűtőközeg áramlásának szabályozására;
gumi tömítőgyűrűk;
műanyag (ritkábban – fém kupak).

A készülék fő része két speciális szerelvény, amelyek felelősek:

a rendszeren belüli nyomás meghatározása a szelep mindkét oldalán;
kapilláris cső csatlakozás.

Mindegyik fúvóka rendelkezik nyomásmérővel, és az értékek különbségével racionális vízmennyiséget kell kiszámítani.

Miért kell használni

A kiegyenlítő csapok beépítése a fűtési rendszerbe az elemek azonos hőmérsékletének fenntartása mellett az egyes házakban a következő hatást fejti ki:

A hűtőfolyadék hőmérsékletének pontos szabályozása lehetővé teszi az érték beállítását a helyiség rendeltetésétől függően – a nappaliban magasabb lehet, a háztartási helyiségekben, raktárakban, műhelyekben, edzőtermekben, élelmiszertárolókban, a kiegyensúlyozók segítségével beállíthatja alacsonyabb érték. Ez a tényező növeli a lakásban való kényelmet..
A hűtőfolyadék -áramlás megváltoztatása a kiegyenlítő szelepszabályozó segítségével, a helyiség rendeltetésétől függően, jelentős gazdasági hatást eredményez, lehetővé téve az üzemanyag -megtakarítást.
Télen, tulajdonosok távollétében, a lakás állandó fűtésére van szükség – a kiegyenlítő szelepek segítségével lehetőség van a fűtési rendszer minimális üzemanyag -fogyasztással történő beállítására és az állandó hőmérséklet fenntartására minden helyiségben. Ez az előny megtakarítja a tulajdonosok pénzügyi erőforrásait is..

Tervezése és működési elve

A kiegyenlítő szelepek működési elve abból áll, hogy a folyadékáramot egy tolószeleppel vagy szárral lezárják, ami az áramlási csatorna keresztmetszetének csökkenését okozza. A készülékek eltérő kialakításúak és csatlakoztatási technológiák; a fűtési rendszerben ezenkívül:

Tartsa a nyomáskülönbséget ugyanazon a szinten.
Korlátozza a hűtőfolyadék áramlási sebességét.
Zárja el a csővezetéket.
A munkafolyadék lefolyójaként szolgáljon.

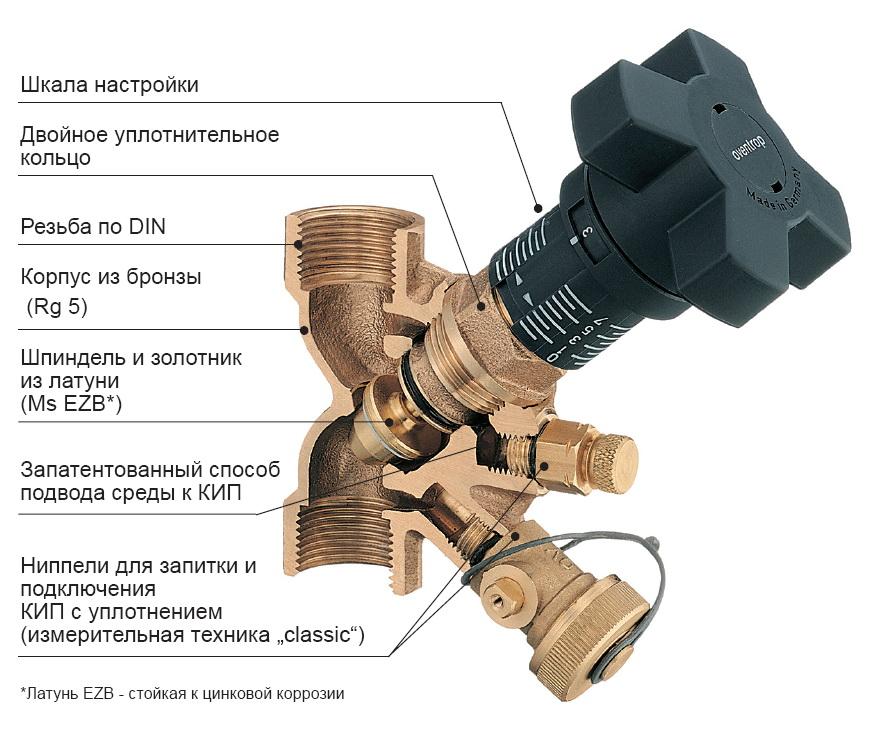

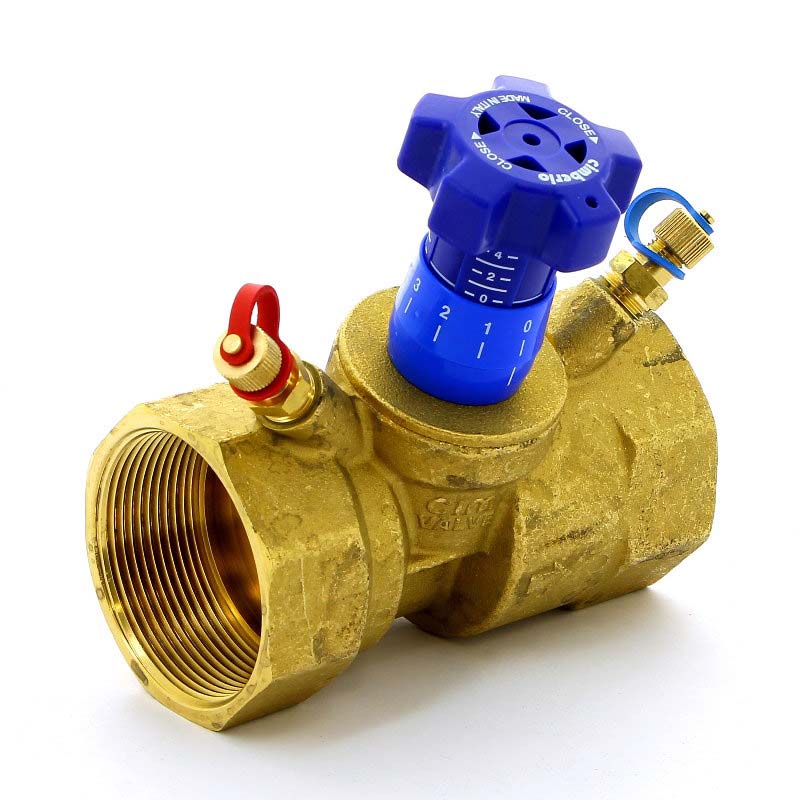

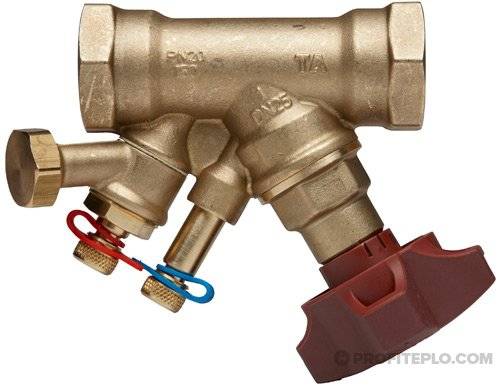

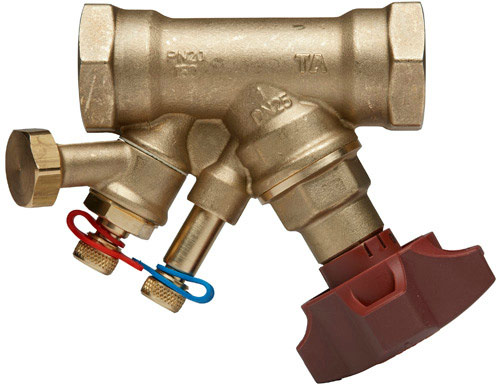

Szerkezetileg a kiegyenlítő szelepek a hagyományos szelepekre hasonlítanak, fő elemeik:

Sárgaréz test két belső vagy külső menetes csatlakozóval a szabványos csőátmérőkhöz való csatlakoztatáshoz. Csatlakozás a csővezetékben menetes szerelvény hiányában mozgatható menetes anyával (amerikai) analógjain keresztül történik – további átmeneti csatlakozók különböző csavaranyákkal.
Rögzítő mechanizmus, amelynek mozgása szabályozza a csatorna átfedésének mértékét a hőhordozó áthaladásakor.

Beállító gomb skálával és beállítási jelzőkkel a műszer belsejében történő áramlás szabályozására.

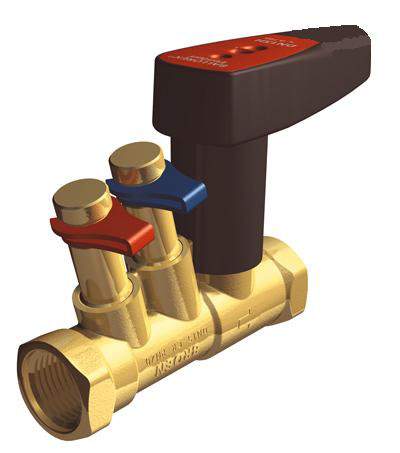

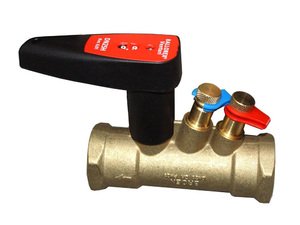

A modern modellek további elemekkel vannak felszerelve két mérőcsonk formájában, amelyek segítségével az áramlási térfogatokat (áteresztőképességet) mérik a készülék be- és kimenetén..
Egyes modellek elzáró golyós mechanizmussal vannak ellátva, hogy teljesen lezárják az áramlást, vagy a folyadék elvezetését szolgálják a vízellátásból.
A csúcstechnológiás modern típusok automatikusan vezérelhetők, ehhez a forgófej helyett egy szervohajtást telepítenek, amely áramellátáskor megnyomja a reteszelő mechanizmust, míg a csatorna átfedésének mértéke az alkalmazott nagyságtól függ feszültség.

Egyenes szár kiegyenlítő szelep.

A szelep működése során az áramlási terület megváltozik az orsó-üléspár között. Ennek köszönhetően a rendszer egyensúlyát elérik. Az orsó a csővezeték tengelyével párhuzamos síkban helyezkedik el. Míg a csővezeték tengelyére merőleges síkban van egy menetes orsó, amelyhez az orsó elforgathatóan kapcsolódik. A szeleptest rögzített menetes anyát tartalmaz, amely az orsóval együtt egy utazópárt képez.

A beállító fogantyú forgatása miatt a nyomatékot az orsón és a hozzá tartozó rögzített menetes anyán keresztül továbbítják, ennek eredményeképpen az orsó transzlációs mozgást hajt végre, aminek következtében az alsó szélsőről a a szélső felső pozíció. Amikor a legalacsonyabb helyzetben van, az orsó szorosan össze van kötve a szeleptest ülésével, ezáltal lezárva az áramlást..

A használt hűtőfolyadék típusától függően az áramlás szoros lezárását a szelep és az ülés közötti tömítéssel lehet biztosítani, amelyet fluoroplasztikus vagy gumigyűrűk vagy fém-fém típusú (tű). Az áramlási területen bekövetkező változás következtében megváltozik a kiegyenlítő szelep áteresztőképessége, amelyet úgy értünk, mint egy számot, amely egyenlő az áramlási sebességgel, köbméter / óra értékben, teljesen nyitott szelepen keresztül, amelynél a a fejvesztés 1 bar lesz. Az áramlási kapacitás függése a szelep helyzetének változásától megtalálható a szelep műszaki jellemzőiben..

Számítási modellezés

A legkonstruktívabb és helyes beállítási módszer a hidraulikus fűtési rendszer tervezési modelljének felépítése. Ezt meg lehet tenni olyan szoftverekben, mint a Danfoss CO és a Valtec.PRG, vagy olyan fizetős termékekkel, mint az AutoSnab 3D. Nem kell félnie a fizetett szoftverektől: mint később látni fogja, költségei nem hasonlíthatók össze a speciális automatikus kiegyensúlyozó eszközök költségeivel, míg a hidraulikus rendszer kiszámított kialakítása teljes képet ad a rendszerről, működési módjairól és az egyes pontokban lejátszódó fizikai folyamatok..

A szoftveres számítások segítségével történő kiegyensúlyozás a fűtési rendszer pontos virtuális másolatának elkészítésével történik. Különböző munkakörnyezetekben a modellezési mechanizmus bizonyos eltérésekkel jár, azonban minden ilyen programnak barátságos és felhasználóbarát felülete van.

Nagyon fontos, hogy a konstrukciót valóban pontosan hajtsák végre: minden egyes szerelvény, megerősítő elem, fordulat és ág megjelölésével, amelyek jelen vannak a valós rendszerben. Itt van szüksége a kezdeti adatokra:

kazán útlevél adatai: teljesítmény, hatékonyság, nyomás-áramlás ütemterv, üzemi nyomás.
információ a keringető szivattyúról: áramlási sebesség és fej;
a hűtőfolyadék típusa;
a csövek anyaga és névleges furata, környezetük hőmérséklete;
műszaki információk az összes elzáró- és szabályozószelepről, az egyes elemek helyi ellenállási együtthatói (LRR);
az elzárószelepek útlevelének adatai, kapacitásuk függése a nyomáseséstől és a nyitási foktól.

A rendszer modelljének felépítése után minden munka lecsökken annak biztosítására, hogy a hűtőfolyadék áramlási sebessége egyenlő legyen az egyes radiátorokon. Ehhez mesterségesen alábecsülni kell az elzárószelepek teljesítményét azokon a radiátorokon és áramkörökön, ahol a többihez képest jelentősen megnő az áramlás. Amikor a virtuális kiegyensúlyozás befejeződött, minden radiátorra kiírják a Kvs értékeket – a sávszélességi együtthatókat. A szelep útleveléből származó táblázat vagy grafikon segítségével meghatározzák a vezérlőrúd szükséges fordulatait, majd ezeket az adatokat használják fel a valódi rendszer kiegyensúlyozására.

A használat előnyei

A kiegyensúlyozó szelep felszerelése segít megoldani a fenti problémákat a fűtési üzemben..

Ezenkívül kiemelhetők a berendezés használatának alábbi előnyei:

A költségek csökkentése – vagyis a magánházak tulajdonosai megjegyzik, hogy a rendszer kiegyensúlyozása után az elfogyasztott üzemanyag mennyisége csökken.
Fokozott komfort a szobában – olyan hőmérsékletet érhet el, amely jobban megfelel minden egyes helyiségnek.
Nincsenek indítási komplikációk – a kiegyenlítő szelepek a lehető legegyszerűbbé teszik a rendszer indítását.

A szerelvények előnyei

A kézi kiegyenlítő szelepeknek számos előnye van. Olcsóbbak, mint az automata modellek. Ezenkívül megkülönböztetik őket a következő tulajdonságokkal.

Megnövelt megbízhatóság. A készülék stabilan működik még nagyobb terhelés és jelentős nyomásingadozás esetén is.
Karbantarthatóság. Az ilyen típusú szerelvények egyszerű kialakításúak, amelyek nagyon ritkán meghibásodnak, és ha szükséges, könnyen javíthatók..
Egyszerű beállítás. A csavaros fogantyú segítségével mindössze néhány perc alatt beállíthatja a szükséges működési paramétereket.
Kiegyensúlyozási pontosság. Számos pozíció, amelyeket egy speciális skálán egyértelműen jeleznek, lehetővé teszi a rendszer működésének lehető legnagyobb finomhangolását.
Funkcionalitás. A szelepek kiválóan használhatók különböző működési környezetű és beállítású rendszerekben.
Az áramlás blokkolása. Szükség esetén a készülék elvégezheti az elzáró szelepek funkcióját. Ebben az esetben leállíthatja az adatfolyamot a módosított beállítások megváltoztatása nélkül..
Egyszerű telepítés. A szelep gyorsan felszerelhető a csővezeték szakaszba karimák vagy belső menetek segítségével, erős és szoros kapcsolatot teremtve.
Levehető fogantyú. Amikor a szelepet zárt térben működteti, a fogantyú eltávolítható és hatlapfejű kulccsal működtethető.
Belső vízelvezetés. A készülék beépített fúvókákkal rendelkezik, amelyek a rendszer gyors kétirányú leeresztésére használhatók.

Szabályozás

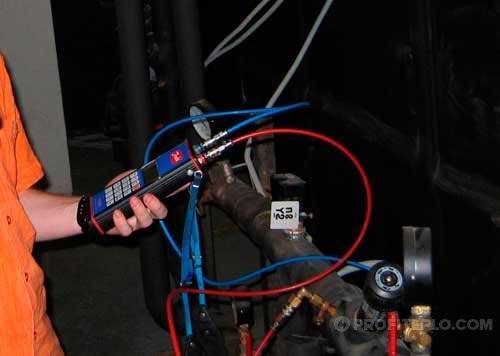

A szelep felszerelése után speciális berendezések használatával méréseket végeznek, amelyek meghatározzák a pontos beállítást. Egyes szakértők ezt a módszert meglehetősen fáradságosnak nevezik..

Fontos: az egyensúlyozási eljárás végrehajtása előtt indítsa el a fűtési rendszert, csatlakoztassa a szükséges mérőberendezéseket – ez lehetővé teszi a munka minőségének meghatározását.

Pontosabb egyensúlyozási eredmények érhetők el, ha a fűtési rendszert külön szegmensekre osztják, és mindegyikhez kiegyenlítő szerelvényeket adnak hozzá. Ebben az esetben maga a kiegyensúlyozási eljárás jelentős időt vesz igénybe – minden egyes szelepet szabályozni kell. De az eredmények sokkal jobbak lesznek..

A fűtési rendszer kiegyensúlyozó szelepének funkcionális jellemzői

A fő hálózat fűtési rendszerének automatikus kiegyenlítő szelepe méretei, orsó dőlésszöge és a fúvóka geometriája eltér a radiátor kialakításától.

Automatikus kiegyensúlyozó funkciók:

Víz elvezetése a fűtési rendszerből;
érzékelők csatlakoztatása a hűtőfolyadék paramétereinek méréséhez;
impulzus csigacső felszerelése nyomásérzékelőből.

A fordulatszám, amelyet a kiegyensúlyozó képes végrehajtani, 3 és 5 között van, ez a mutató a legtöbb gyártó esetében eltérő. A szár helyzetének megváltoztatásához hatszögletű csavarkulcsra van szüksége. A szabályozás a fűtési hálózat nyomásesésének megfelelően történik. A beállítási folyamat során, amikor a keringő víz áramlása megváltozik, a csővezetéken és a szabályozószelepen is fellépő nyomásveszteség megváltozik, ami pedig a mérlegrúd differenciáljának megváltozásához vezet.

A hálózatban fellépő nyomásesés önállóan határozható meg az épület-belső fűtési rendszer visszatérésére / ellátására szerelt nyomásmérők leolvasásával. Például 2,5 / 2,0 bar betápláló / visszatérő nyomásnál a különbség 2,5 – 2,0 = 0,5 bar lesz. Ha a szelep automata, akkor maga a differenciálművet állítja be a tervben leírt algoritmus szerint..

Azt is meg kell jegyezni, hogy nem minden hőellátó rendszer igényel kiegyensúlyozást. Például, ha a ház vezetékeiben legfeljebb három rövid zsákutca található, mindegyiken 2 eszközzel felszerelve, akkor működésük gömbcsapokkal vagy hagyományos elzáró- és szabályozószelepekkel konfigurálható..

Mekkora a nyomásesés két pont között

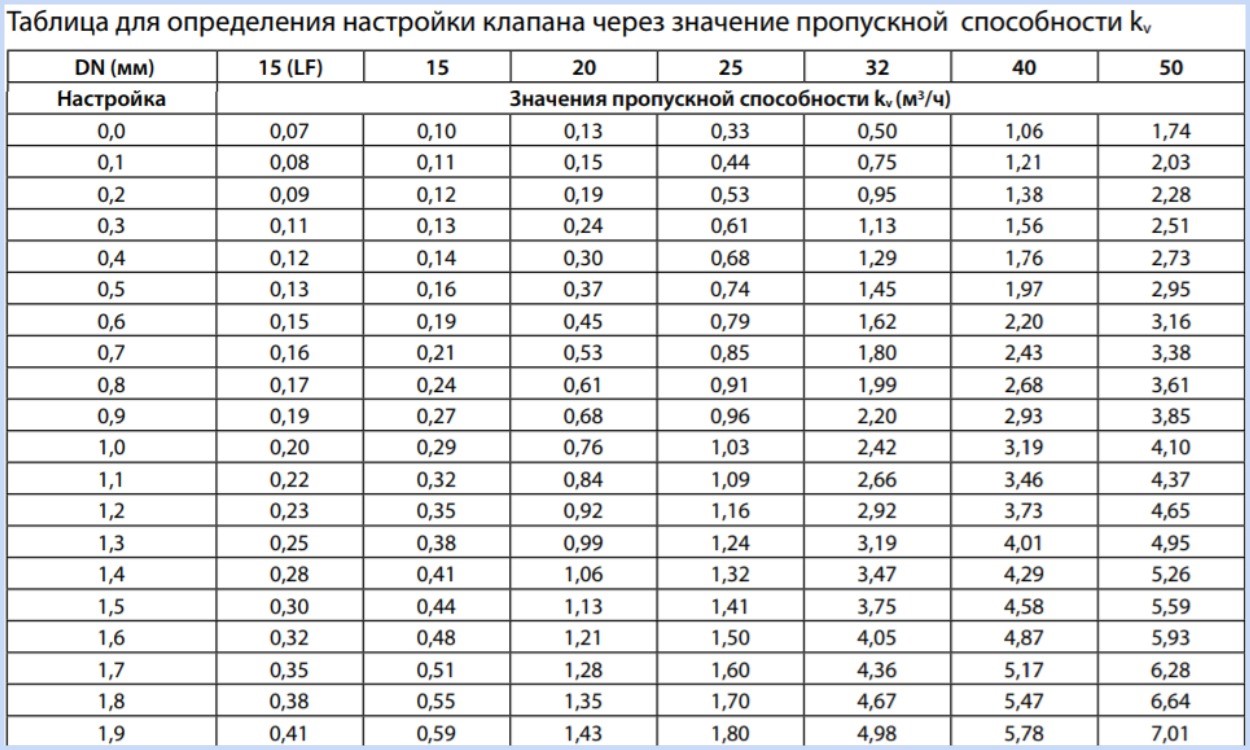

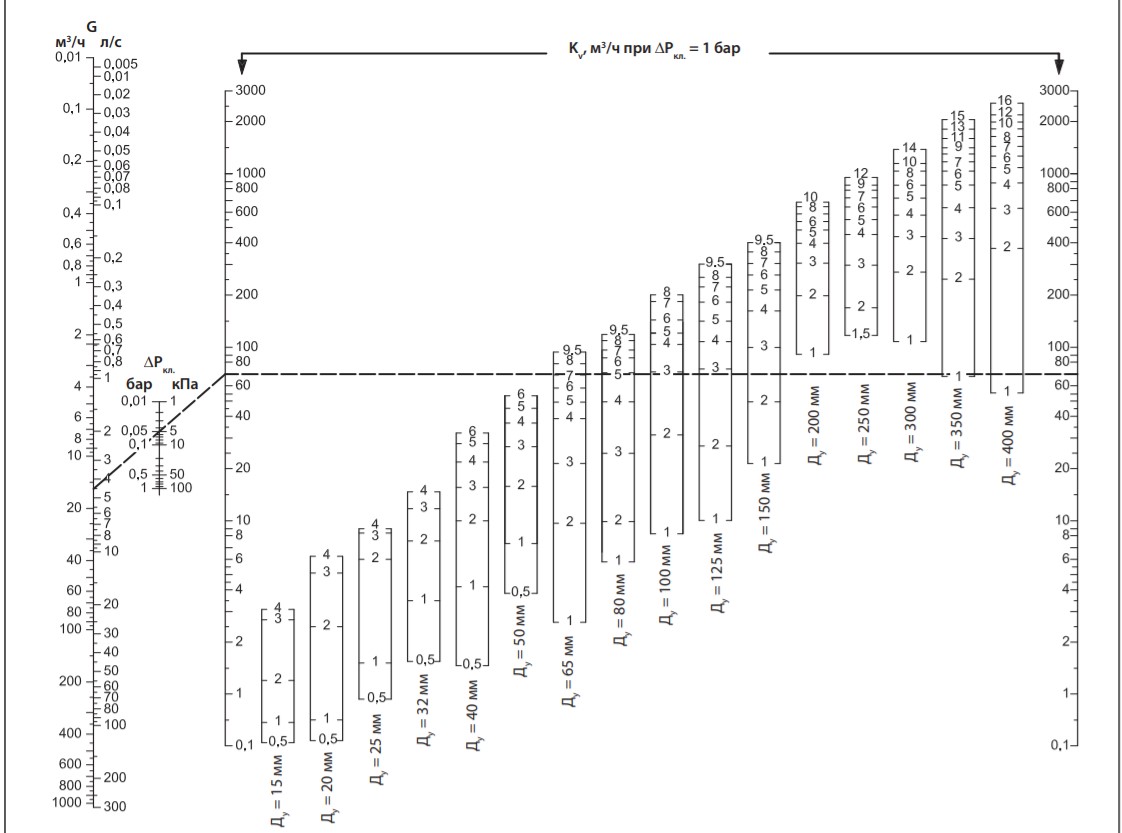

Amikor a mester beállítja az áramlási sebességet a kiegyenlítő szeleppel, a csövek és a szelep nyomásvesztesége eltérő lesz, ami megváltoztatja a kiegyenlítő szelepek közötti különbséget..

Ennek a különbségnek a kiszámítását érdemes példával megfontolni. Tehát nyomásmérőket szerelnek a be- és visszatérő csővezetékekre, amelyek a nyomás szintjét mutatják ezeken a pontokon. A különbség az az érték, amely megegyezik a két nyomásmérő közötti különbséggel. Más szóval, ha az egyik eszköz 1,5 bar értéket ad, a másik pedig 1,6 bar értéket, akkor a különbség 0,1 bar. Ha a szelep automatikus, akkor automatikusan korrigálja a pontok közötti különbséget. Ez az elem mindig párosítva van, mert nagyon fontos érezni az eltérést..

Mire van szükség?

A szelep a fűtési rendszer eleme, amely lehetővé teszi a hőenergia egyenletes elosztását a lakóépület minden helyiségében. Mivel a hűtőfolyadék a legkisebb ellenállás útját követve először belép az épület legközelebbi felszállóhelyeire, és a távolabbi felszállók általában alacsonyabb hőmérsékletűek, a hűtőfolyadék egyszerűen nem éri el őket. A helyzet orvoslására kiegyenlítő szelepet használnak..

A szelepet mesterséges ellenállás létrehozására használják a víz közelében. Így nem minden vízmennyiség jut be a legközelebbi szakaszba, az áramlást úgy osztják el, hogy a hűtőfolyadék a távoli felszállóhelyekre áramlik. A kiegyenlítő szelepek helyes telepítése érdekében a tervező szervezetek előzetesen elvégzik a fűtés hidraulikus számítását. A számítás meghatározza a különbség az épület egyes emelkedőin a felső és az alsó nyomásértékek között. Ezért a szelepeket nyomáskülönbség -szabályozónak is nevezik..

Minden szelepet egyedileg kell beállítani, figyelembe véve a rendszer működéséhez szükséges számításokat. Így a szelepek fő célja a melegvíz -fűtési rendszer áramköreinek összekapcsolása egymással. Ezenkívül a szelep funkciói közé tartozik a víz áramlásának korlátozása fogyasztói csoportok által, valamint a melegvíz -ellátás és a szellőző rendszerek hő- és hűtővíz -visszaáramló csővezetékeinek kiegyensúlyozása..

Csökkentett energiaköltség a fűtési rendszer kiegyenlítő szelepének köszönhetően

A felhasználók nagy része úgy képzeli el a fűtési rendszert, hogy ilyen sok cső van, kazánnal és szivattyúval. Ez a vélemény téves.

A fűtési rendszer kiegészítő elemeket tartalmaz, amelyek nélkül a fűtési rendszer működése nem lenne túl hatékony. Ezek közé tartozik a kiegyensúlyozó szelep vagy csaptelep.

A lakóépületek fűtési rendszere képes mérni és szabályozni a lakástulajdonosok által fogyasztott hőt. A fűtési rendszerek emeletenkénti gyűjtőegységében minden lakáshoz mérőórákat, fűtőtestekre termosztátokat szerelnek. A ház lakói a termosztáton beállíthatják a minimális hőmérsékletet. Így lehetőségük van csökkenteni a fűtési költségeiket.,

A kiegyenlítő szelep használatának előnyei:

Az energiaköltségek csökkentése;
A szobahőmérséklet szabályozásának függetlensége;
A fűtési rendszer indításának egyszerűsítése.

A fűtési rendszer dinamikussá válik, mivel a fűtési rendszer jellemzői folyamatosan változnak, és ez a termosztátok működésének eredménye. A termosztát nagyon egyszerűen működik. Amikor a ház hőmérséklete eléri a termosztáton beállított hőmérsékletet, lefedi vagy teljesen lezárja a hűtőfolyadék áramlását.

Mi a különbség a csap és a szelep között

A szabványos kiegyenlítő szelep a folyadékáramlás szabályozására az eredeti szelep olcsó analógja, amely lehetővé teszi az áramlási terület egyenletesebb és pontosabb beállítását. Ezenkívül a másodikban lyukak vannak a kialakításban az áramlásmérő által átengedett folyadék mennyiségének mérésére.

Egy másik termék, amely szabályozza a hűtőfolyadék áramlását, a kiegyenlítő szerelvények. Ugyanúgy működik, mint a standard szelepek, bár mérési lyukakkal rendelkező modellek is kaphatók. A mérési képesség fontos mutató az ilyen eszközök helyes telepítéséhez, ezért a termékek kiválasztásakor álljon meg azoknál, amelyek lyukak vannak erre a célra..

Fűtési rendszer kiegyenlítő szelep: dinamikus és statikus szelep

A fűtési rendszer hatékonysága nagyban függ az egyensúlyától. A kiegyensúlyozás megakadályozza az olyan helyzetek előfordulását, amikor az egyik radiátorhoz túl sok hűtőfolyadékot juttatnak, és a másodikba elégtelen mennyiségű víz jut..

Ehhez a fűtési rendszernek kiegyenlítő szelepeket kell tartalmaznia. Működési elvük lehetővé teszi a vízáramok hidraulikus kiegyenlítését a rendszer minden elemén, vagy a nyomás és a hőmérséklet beállítását..

A kiegyensúlyozó szelep egy közönséges szelep, amely szabályozza a víz mennyiségét.

A kiegyenlítő szelepek a következőkre oszlanak:

Automatikus;
Kézikönyv.

Azokat a szelepeket, amelyek automatikusan állandó nyomáskülönbséget tartanak fenn a fűtési rendszer felszállóiban, automatikusnak (dinamikusnak) nevezik. Azokban a fűtési rendszerekben, amelyekbe nincs beépítve automatikus vezérlőmechanizmus, kézi (statikus) kiegyenlítő szelepeket használnak. A kiegyenlítő szelepeket a fűtési rendszerek áramlásának szabályozására használják. Lehetővé teszik a fűtés minőségének javítását és az energiafogyasztás jelentős csökkentését. Az egycsöves fűtési rendszerbe kézi vezérlőszelep van beépítve. Kétcsöves fűtési rendszerben a kézi vezérlőszelep mellett kötelező a dinamikus kiegyenlítő szelep felszerelése. Függőleges fűtési rendszer esetén felszállóra szerelhető. Vízszintes fűtési rendszerrel felszerelhető a kollektor padlóegységre.

A legfontosabb okok az egyensúlyozás szükségességére

Hibák a tervezési számításokban.
Eltérés a projekttől a telepítés során.
Az elemek cseréje a projektben el nem számoltra.
A csővezeték konfigurációjának módosítása.
Az üzemeltetési szabályok be nem tartása (az öblítés és a tisztítás elmulasztása).

Ezen tényezők egyike is tartós fűtési hibákat okozhat. Ennek eredményeként oxigén- és hidrogénlepedékek keletkeznek a csövekben, megsértik a projektben meghatározott hőmérsékleti rendszert, és energiát pazarolnak a hűtőfolyadék melegítésére.

A tulajdonosok számára ez a következőket jelenti:

a kényelmes hőmérséklet hiánya a helyiségekben, még akkor is, ha teljesen nyitott elzárószelepek vannak az elemeken, és a kazán maximális terhelése;
jelentős ingadozások a szobahőmérsékletben, kezdetben egyenletes terheléssel a fűtési rendszerben;
nehézségek az indítás során (lehetetlen elérni a névleges teljesítményt).

Tervezési jellemző

A nyomás stabilizálásához mechanikus vagy automatikus kiegyenlítő szelepet választhat a fűtéshez, amelyek kialakításukban különböznek. Az elsőt manuálisan állítják be; a nyomáskülönbség megváltoztatásához minden alkalommal ellenőrizni kell a szár helyzetét.

Ha szükséges a hőellátás munkájának automatizálása, akkor ajánlott membránblokkal rendelkező modelleket választani.

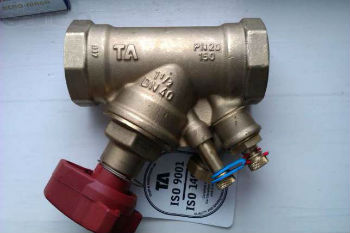

Mechanikus kiegyensúlyozók

Ez az egyik szeleptípus, amelynek a szárát kézzel kell beállítani. A fogantyún egy digitális skála található, amely jelzi a csővezeték áthaladásának aktuális értékét. Előnye, hogy kiegyensúlyozásra és elzárószelepként is használható. Példa: a csővezeték egyes szakaszainak leállítása javítási munkák céljából.

Ezenkívül nyomásmérőt és hőmérőt is felszerelhet a nyomás, a hőmérséklet szabályozására. De ehhez ki kell választania a megfelelő csatlakozókkal rendelkező modelleket. A gyártás anyaga sárgaréz, ritkábban rozsdamentes acélt használnak. A választáskor figyelni kell a maximális nyomásjelzőre, amelyet az eszköz képes elviselni.

Automata kiegyensúlyozók

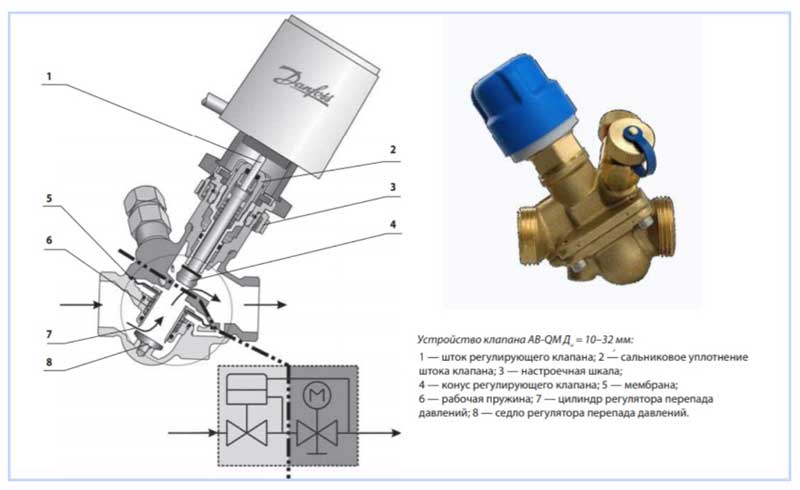

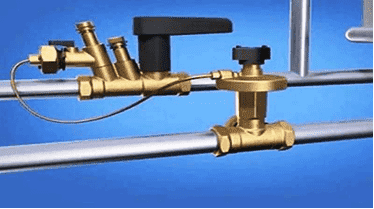

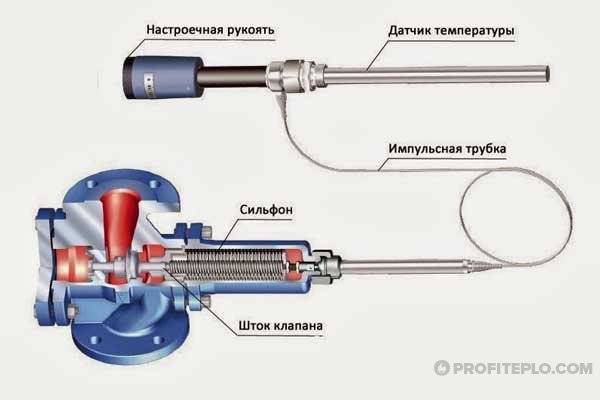

Két összetevőből áll – egy mechanikus szelepből és egy nyomáskülönbség -szabályozóból. Az elsőben membránblokk van felszerelve, a testen 2 szerelvény található, amelyek a nyomásmérőhöz vagy a nyomáskülönbség -szabályozóhoz vannak csatlakoztatva. Amikor a nyomás változik, a membránblokk vastagsága nő vagy csökken, ezáltal szabályozza a vezeték munkajáratát. Vissza szerelt.

A nyomáskülönbség -szabályozó a tápvezetékre van felszerelve. Kapilláris csövekkel mechanikus kiegyensúlyozóhoz csatlakoztatva. A fűtési paraméterek megváltoztatásakor a nyomás automatikusan korrigálódik.

Nagyméretű, elágazó rendszerek esetén automatikus kiegyensúlyozók telepítése ajánlott. Ez fontos a gyakori nyomáseséseknél, a hűtőfolyadék hőmérsékletének változásánál. Ha a rendszer viszonylag stabilan működik, de rendszeresen ellenőriznie kell a hidraulikus paramétereket, telepíthet mechanikus kiegyensúlyozókat.

Tipp: A kiegyenlítő szelepek csatlakozási módja eltér egymástól. Kis csövek esetén külső vagy belső menettel rendelkező modelleket választanak. Vannak karimás csatlakozók.

A készülék rövid leírása

Tehát rájöttünk, hogy a fűtési rendszerek kiegyensúlyozása nagy jelentőséggel bír. Ezenkívül a kiegyensúlyozás fontos a vízvezeték -rendszerekben is, különösen az egyéni nyaralókban és magánházakban, hogy biztosítsa a meleg / hideg vízellátás, a légkondicionáló, a fűtési rendszerek normális együttes működését, valamint az uszodák, fürdők, öntözőrendszerek esetében, stb. A fojtószelep alátétek segítségével történő beállítás, amely sokáig népszerű volt, és ugyanakkor a vízellátó rendszer leállításához és szétszereléséhez is szükséges, háttérbe szorult, és utat engedett a modernebb eszközöknek – a fent említett kiegyenlítő szelepeknek..

Még akkor is, ha a fűtési rendszert kiváló minőségben számítja ki és szereli fel, továbbra is foglalkoznia kell a kezdeti beállítással, majd később, a későbbi üzemeltetés során a hő- és nyomáselosztás gyakori beállításával is. Ez a vezérlőszelepek – speciális sebességváltók, bypass szelepek és természetesen kiegyenlítő szelepek – használatával lehetséges. Vizuálisan ezeket az elemeket nehéz megkülönböztetni egymástól, különösen egy kezdő számára, valamint egy egyszerű elzárószeleptől, de mindegyiknek megvan a maga célja. A reduktorok segítségével a hálózati nyomás felső küszöbértéke korlátozott, de bypass szelepekre van szükség a hűtőfolyadék áramlásának szabályozásához a szakaszokban annak újraelosztása révén. És végül, a kiegyenlítő szelepek lehetővé teszik a hőmérséklet / nyomás egyensúlyának beállítását a vezeték különböző szakaszaiban..

Még egy közönséges szelep is a legegyszerűbb szelepként szolgálhat. És a különbség ebben az esetben csak abban a tényben rejlik, hogy a speciális kiegyensúlyozó eszközök, amelyeket egy szűk mutatótartományra terveztek, képesek “nyújtani”, finoman beállítva azokat (mutatókat) a csővezeték egyes szakaszainak tartományában. Ezenkívül ezek az eszközök mérőcsapokkal vannak felszerelve, amelyek lehetővé teszik speciális eszközök segítségével, hogy pontos beállítást vagy ellenőrző mutatókat hajtsanak végre a vonal minden szakaszán..

Alkalmazási lehetőségek

A kiegyenlítő szelep is működik:

Szilárd tüzelésű kazán kis keringési körében, hőakkumulátorhoz zárva. A szabályozó lehetővé teszi a keverőegység felszerelése nélkül a hűtőfolyadék hőmérsékletének 60 foknál nem alacsonyabb szinten tartását. A tápvezetéken található kiegyenlítő szelep felelős azért, hogy a fűtőközeg áramlása a kazánkörben nagyobb legyen, mint a fűtésnél.
A közvetett fűtésű kazán működésének szabályozására. A kiegyensúlyozó szabályozza a fűtött hőhordozó ellátását közvetlenül a kazánból a tartályba szerelt tekercsbe melegvízellátáshoz szükséges vízzel

Szelep típusok

A hőellátó rendszerek állandó vagy változó hőforrás -fogyasztással rendelkezhetnek. E mutatótól függően két típusú szelepet különböztetünk meg:

kézikönyv;
auto.

A kézi kiegyenlítő szelepeket általában a hőforrás állandó áramlási sebességével használják. A beállítás munkakúp segítségével történik, amelynek meghosszabbítását a fogantyú mechanikus forgatása szabályozza. A kézi szelepeket viszont a következő típusokra osztják:

egycsöves;
kétcsöves.

Az automatikus kiegyenlítő szelepeket a fűtési rendszerek és más, változó áramlási sebességű rendszerek hidraulikus kiegyensúlyozására használják. Az automatikus szelep használatára példa lehet egy kétcsöves rendszer termosztáttal (a rendszer tipikus változata a változó áramlási sebességgel). A hidraulikus kiegyensúlyozáshoz egy automatikus kiegyenlítő szelepet használnak elzáró kiegyenlítő szeleppel együtt.

Ha a termosztatikus szelepek a szobahőmérséklet változása miatt megváltoztatják a fűtőközeg áramlási sebességét a fűtőberendezéseken keresztül, és ezért a nyomásesést, akkor gondoskodni kell arról, hogy a különbség ne lépje túl a beállított értéket. Ezt a feladatot egy automatikus szelep oldja meg..

A termosztát bezárásakor a differenciálérték a szelepen beállított értékre nő. Ennek eredményeként a szelep is bezárul, optimális feltételeket teremt a termosztatikus szelepek működéséhez, és véd a túl nagy differenciálmű ellen, ezért megakadályozza a zaj megjelenését.

Ezen szabályozók mindegyike rendelkezik egy vezérlőblokkal, amelyet kifejezetten egy adott típusú és méretű szelephez terveztek, amely biztosítja a nyomáskülönbség pontos fenntartását. Ugyanakkor a hűtőfolyadékot hatékonyan fogyasztják túlzott fogyasztás nélkül, és a fűtési rendszer hidraulikusan stabil, így nincs szükség a rendszer állandó beállítására és újrabeállítására az üzemeltető szolgálatok által.

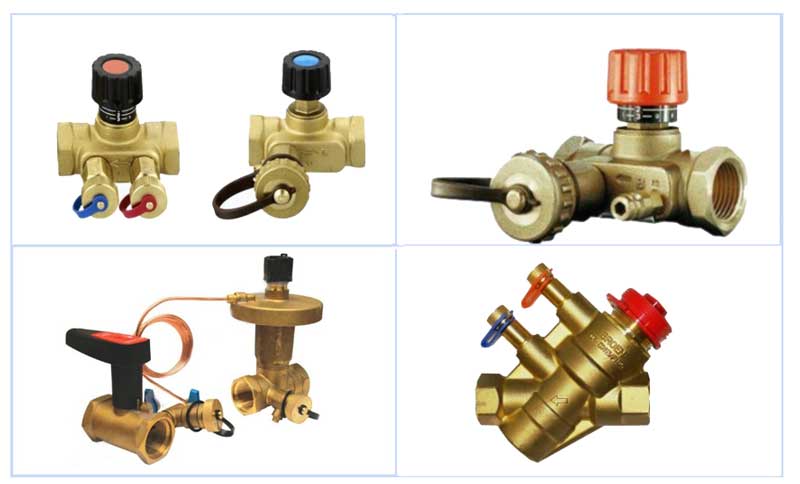

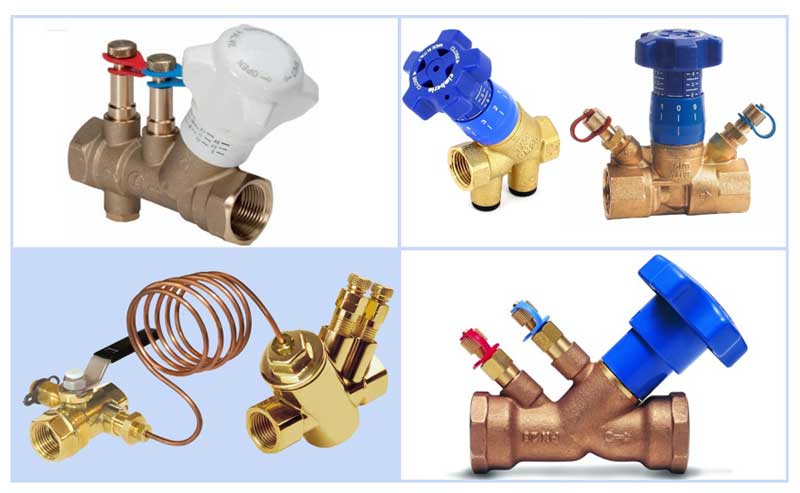

A kiegyenlítő szelepek típusai

A fűtési rendszerekben a kiegyensúlyozást kétféle szabályozószeleppel végezzük:

Kézikönyv. A kialakítás színesfémekből (bronz, sárgaréz) készült tok, amelybe egy kiegyensúlyozó elem van elhelyezve, amelynek meghosszabbítási fokát mechanikus fogantyú elforgatásával állítják be.
Automatikus. Az automatikus eszközök a visszatérő csővezetékre vannak felszerelve, azon partnerek szelepeivel együtt, akik képesek korlátozni a közeg áramlását az áteresztés előre beállításával. Csatlakoztatáskor impulzuscsövön keresztül csatlakoznak a partnerekhez, amely a beépített tesztcsőhöz csatlakozik. Ha a szelepet egyenes vonalú vízellátásra szerelték fel, a fogantyúja piros, visszatérő vezetékbe szerelve kék (Danfoss modellek). Az automatikus nézetek közé tartoznak azok a modellek, amelyeket egy állandó feszültséggel ellátott szervohajtás vezérel..

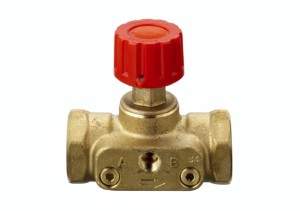

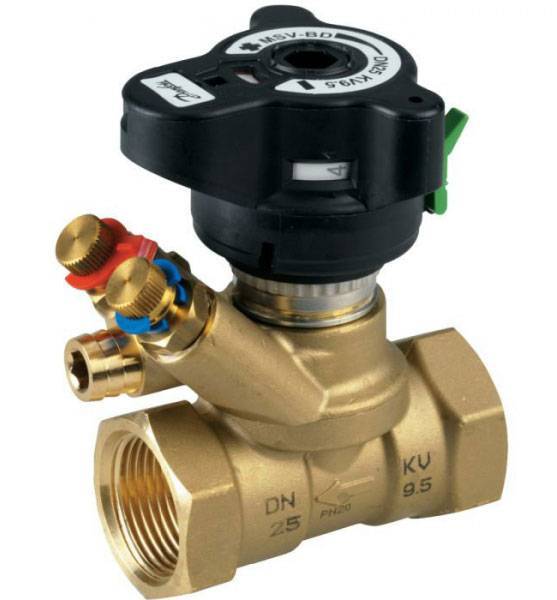

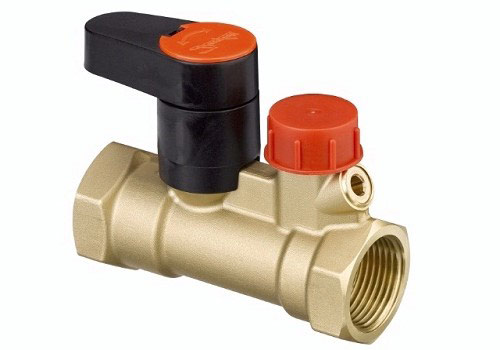

Kézi kiegyensúlyozó szelep

A kézi típus előnyei:

Stabil nyomáson jól teljesít.
Alkalmas kevés radiátoros házakhoz és lakásokhoz.
Segít a javítási munkák elvégzésében a teljes fűtési rendszer leállítása nélkül.

Jegyzet! A kézi típusú kiegyenlítő szelep csak akkor működik hatékonyan, ha a helyiségben a radiátorok száma nem haladja meg az 5 egységet..

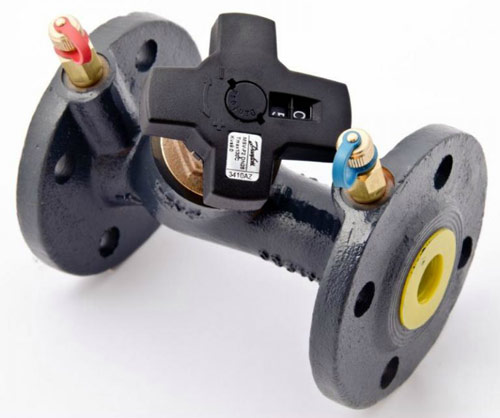

Kiegyensúlyozó szelep

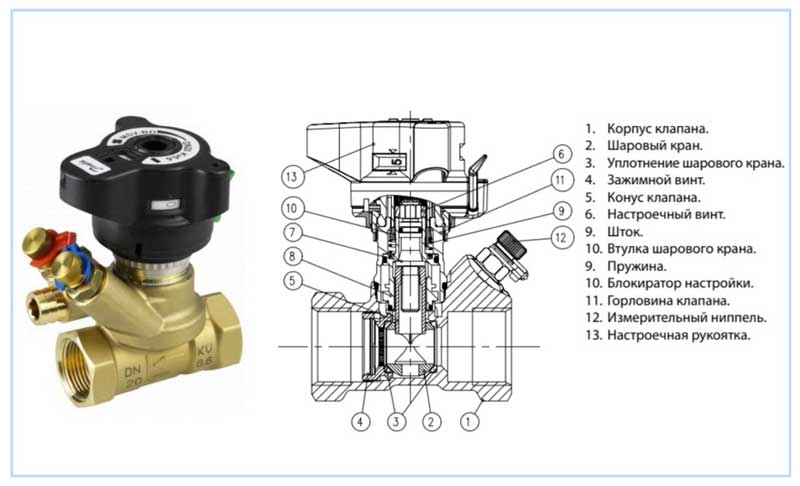

A szelepek több kulcsfontosságú elemből állnak:

test csövek csatlakoztatására szolgáló fúvókákkal és belső kerek csatorna, felső részén tágulással (nyereg);
állító fogantyú;
szerelvények áramlásméréshez;
orsó kúppal (a kúp csavarozáskor leereszkedik az ülésbe, és korlátozza a hőforrás áthaladását).

A kiegyenlítő szelep típusa, felszereltsége és funkcionális tartalma a kiválasztott modelltől függően változhat. Egyes modellek leeresztő csővel vagy áramlásmérővel vannak ellátva.

A legtöbb modern modell pár mérőcsonkkal van ellátva, amelyek lehetővé teszik a folyékony hőenergia -ellátás térfogatának mérését a be- és kimeneten. Ezenkívül egyes modelleket korszerűsítettek egy gömbzáró mechanizmusnak köszönhetően, amely lehetővé teszi a hűtőfolyadék áramlásának teljes korlátozását vagy a kiégett folyadék leeresztését..

Az automatizált szelepek forgófej helyett követő hajtással rendelkeznek. Ez az elem nyomja a reteszelő mechanizmust, és az átfedés mértékét az alkalmazott feszültség nagysága határozza meg.

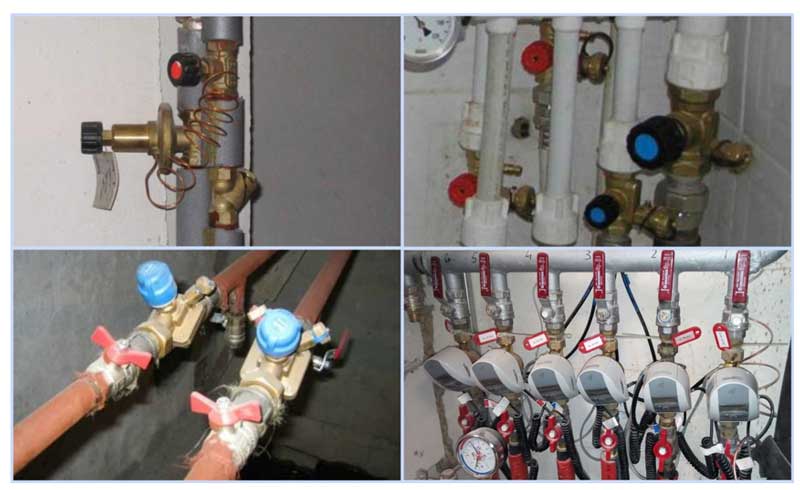

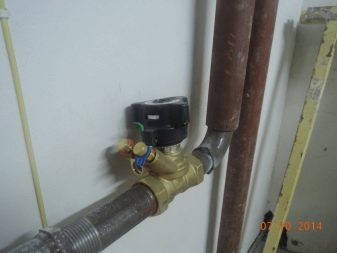

Telepítés. Hol van elhelyezve?

A telepítés a visszatérő elágazó körben történik, amely biztosítja a folyadék állandó áramlását az elemekbe egy melegvízellátó és helyiségfűtési kör működése közben. Amikor kiegyenlítő szelepeket telepít minden akkumulátorra, a beszerelést a kivezető cső alsó részébe kell átlósan végezni a gömb alakú hűtőfolyadék -szelepről, amely felül van felszerelve.

Egy magánházban minden egyes akkumulátorhoz nyomáskülönbség -szabályozókat használnak, míg a záróanyákat vagy a menetes csatlakozás másik változatát minden kimeneti csőhöz biztosítják. Az automatizált telepítéseket nem kell konfigurálni. Két szelepes kialakítás esetén a hőenergia-forrás átjutása a kazántól legtávolabbi elemekbe automatikusan megnő.

A kiegyensúlyozás a kazánhoz legközelebbi elemekhez vezető áramkörök nyomásának növelésével valósul meg. A szelepen beállított mutatók pontos kiszámításának szükségessége a modell jellemzői miatt van. A kézi szelepeket általában tervezési adatok vagy mérőberendezések segítségével kell beállítani.

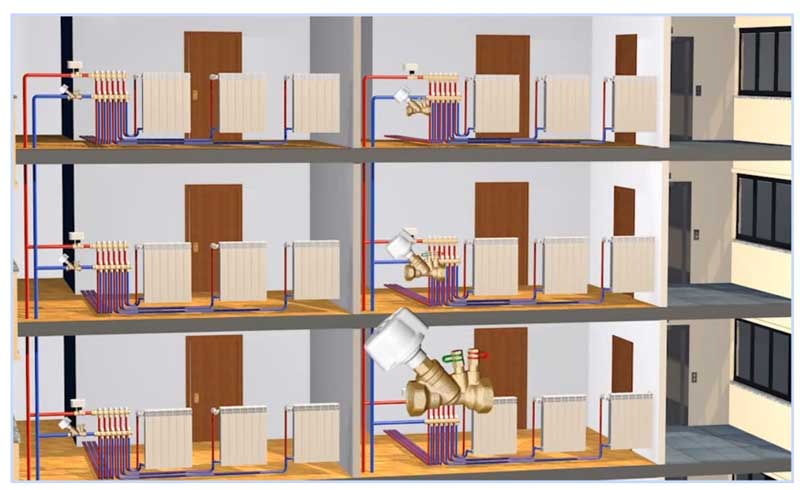

A sokemeletes lakóházakban a szelepeket minden közös függőleges csővezetékre szerelik (a visszatérő vezetékben). A számítások során az elektromos szivattyú által a hőenergia -ellátás mennyiségére és a felszállók számára vonatkozó adatokat kell használni.

Hova kell tenni a szelepet

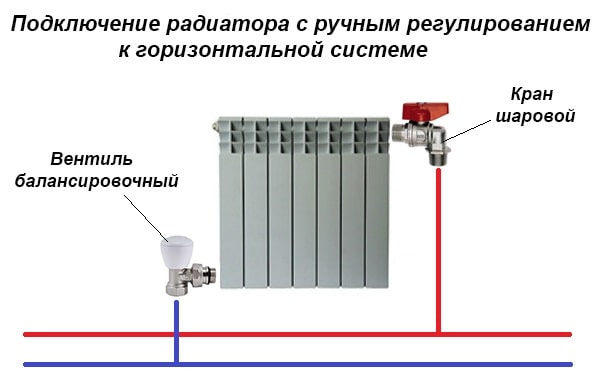

A legtöbb magánház csak kézi radiátorszelepet használ. Ezek elégségesek ahhoz, hogy beállítsák a melegvíz -fűtés normál működését 500 m² -es nyaralókban. A fő típusú mérlegdaruk felszerelését a következő esetekben végzik:

kiterjedt fűtési hálózattal rendelkező épületekben, amelyek sok felszállóból állnak;
saját kazánházukkal fűtött lakóházakban;
amikor szilárd tüzelésű kazánt köt le hőakkumulátorral.

Amikor kitaláltuk a kiegyenlítő szelepek rendeltetését, feltüntetjük telepítésük konkrét helyeit. A radiátorcsapokat az akkumulátorok kimenetére kell felszerelni, a főbbeket pedig a visszatérő csőre kell felszerelni hűtött hűtőfolyadékkal. Ha az elemet automatikus nyomásszabályozóval párhuzamosan használják, akkor a tervezett áramkörtől függően a táp- és a visszatérő csővezetéken is állhat.

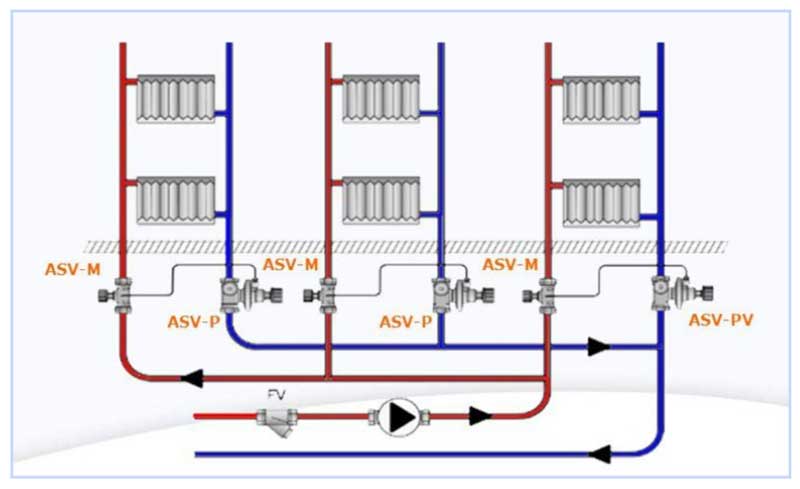

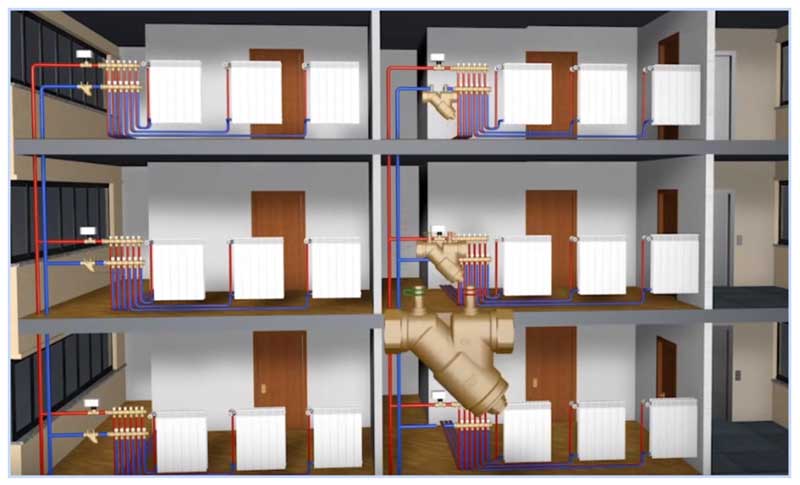

Példa egy rendszerre a felszállók csoportos kiegyensúlyozásával

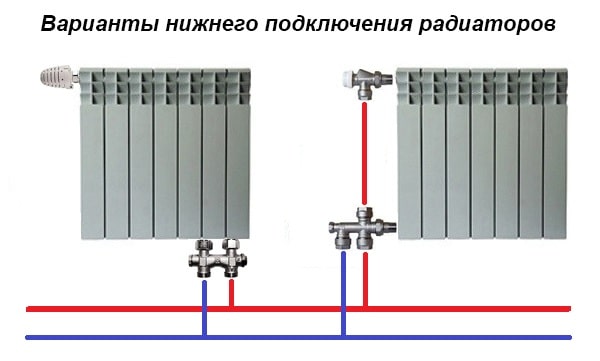

Referencia. Az alsó csatlakozóval ellátott alumínium és acél radiátorokban a kiegyenlítő szelep speciális szerelvényekbe van beépítve, amelyek a csatlakozásokat az ilyen eszközökhöz csatlakoztatják.

Emeljük ki azokat a pillanatokat, amikor nincs szükség vezérlőszelepek felszerelésére:

rövidhosszú zsákutcás rendszerekben, egyenlő hidraulikus “vállokkal”;
ha minden elem előre beállított termosztatikus szeleppel van felszerelve;
az utolsó (zsákutca) radiátoron;
kollektor típusú fűtési rendszerekben.

Az alsó csatlakozás speciális szerelvényei beépített kiegyensúlyozó szelepekkel vannak felszerelve

Az előre beállított termosztátok, amelyek az akkumulátor vízellátásán állnak, egyidejűleg kiegyensúlyozó szelep szerepet játszanak, ezért elegendő egy elzáró golyóscsapot felszerelni a fűtőberendezés kimenetére. Ugyanazok a szerelvények vannak felszerelve a radiátorlánc utolsó csatlakozóira, mivel értelmetlen szabályozni, teljesen nyitottnak kell lennie.

Kiegyenlítő szelep a fűtési rendszerhez

A meglévő hőellátó rendszereket hagyományosan két típusra osztják:

Dinamikus. Feltételesen állandó vagy változó hidraulikus jellemzőkkel rendelkeznek, ideértve a kétirányú szabályozó szelepekkel ellátott fűtővezetékeket. Ezek a rendszerek automatikus differenciál -kiegyensúlyozó szabályozókkal vannak felszerelve.
Statikus. Állandó hidraulikus paraméterekkel rendelkeznek, beleértve a vezetékeket háromutas vezérlőszelepekkel vagy anélkül, a rendszer statikus kézi kiegyensúlyozó szeleppel van felszerelve.

Egy magánházban

A magánházban lévő kiegyensúlyozó szelep minden radiátorra van felszerelve, mindegyik kimeneti csövénél csavaranyát vagy más típusú menetes csatlakozást kell elhelyezni. Az automatikus rendszerek használata nem igényel beállításokat – két szelepes kialakítás esetén a hűtőtestet a kazántól nagy távolságra telepített radiátorokhoz automatikusan növelik.

Ez annak köszönhető, hogy a víz a hajtóművekbe az impulzuscsövön keresztül alacsonyabb nyomás alatt kerül, mint az első akkumulátorok a kazánból. Más típusú kombinált szelepek használata szintén nem igényli a hőátadás számítását speciális táblázatok és mérések segítségével, a készülékek beépített szabályozó elemekkel rendelkeznek, amelyek mozgását elektromos hajtással hajtják végre.

Ha kézi kiegyensúlyozót használ, akkor azt mérőberendezéssel kell beállítani..

Az egyes radiátorok vízellátásának mennyiségének és ennek megfelelően kiegyensúlyozásának meghatározásához elektronikus érintkező hőmérőt használnak, amellyel az összes fűtőtestek hőmérsékletét mérik. Az egyes fűtőkészülékek átlagos szállítási térfogatát úgy határozzák meg, hogy elosztják a teljes összeget a fűtőelemek számával. A legnagyobb melegvíz -áramlásnak a legtávolabbi radiátorba kell jutnia, kisebb mennyiségben a kazánhoz legközelebb álló elemhez. Amikor kézi mechanikus eszközzel állít be beállításokat, kövesse az alábbiakat:

Nyissa ki teljesen a szabályozószelepeket és csatlakoztassa a vizet, a radiátorok maximális felületi hőmérséklete 70-80 fok.

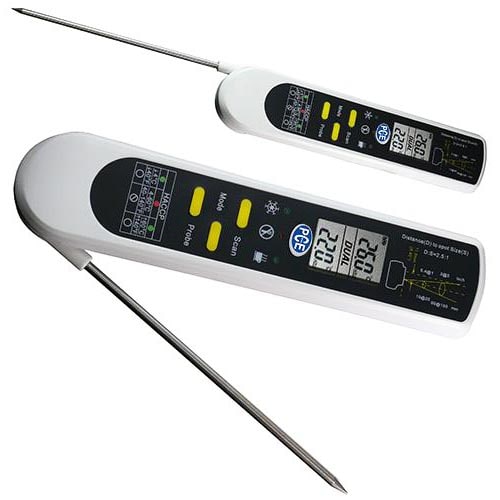

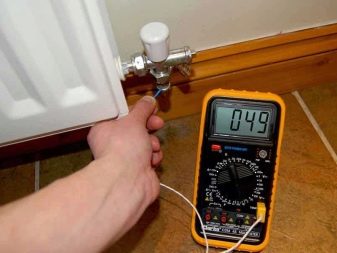

A kontakt hőmérő méri az összes akkumulátor hőmérsékletét, és rögzíti a leolvasott értékeket.
Mivel a legtávolabbi elemeket a maximális mennyiségű fűtőközeggel kell ellátni, ezekre nem vonatkozik további szabályozás. Minden szelepnek különböző fordulatszáma és saját beállításai vannak, így a legegyszerűbb módja a szükséges fordulatszámok kiszámítása a legegyszerűbb iskolai szabályok alapján, a radiátor hőmérsékletének lineáris függősége alapján a hőhordozó térfogatától..

Például, ha a kazán első fűtőtestének üzemi hőmérséklete +80 ° C, az utolsó pedig +70 ° C, azonos tápellátási térfogatokkal, 0,5 köbméter / óra, az első fűtőberendezésen ez az indikátor egy arányban csökken. 80-70, a fogyasztás kevesebb lesz, és a kapott térfogat 0,435 köbméter / óra lesz. Ha az összes szelepet nem a maximális áramlásra, hanem az átlagos mutató beállítására állítják be, akkor a vonal közepén elhelyezett fűtőberendezések tekinthetők referenciapontnak, és ugyanígy csökkenthetik a kazánhoz közelebb eső teljesítményt és növelhetik a legtávolabbi pontokon.

Többszintes épületben vagy épületben

A szelepeket egy többszintes épületben minden felszálló visszatérő vezetékében kell felszerelni, nagy távolságra az elektromos szivattyútól, a nyomás mindegyikben megközelítőleg azonos legyen – ebben az esetben az áramlási sebesség minden felszálló egyenlőnek tekintendő.

A sok felszállóval rendelkező lakóházban történő beállításhoz az elektromos szivattyú által szolgáltatott vízmennyiségre vonatkozó adatokat használja, amelyet el kell osztani a felszállók számával. A kapott érték köbméterben óránként (Danfoss LENO MSV-B szelep esetén) a fogantyú elforgatásával állítható be a készülék digitális skáláján.

Hogyan válasszunk

Ha úgy dönt, hogy elzáró- és kiegyensúlyozó szelepet szerel a fűtési rendszerébe, akkor négy tényező alapján előre döntse el, melyik termék alkalmas az Ön esetére:

Vezérlés típusa – automatikus vagy kézi kiegyensúlyozó szelep;
Funkciók-miért és milyen célból telepíti a készüléket, a terméket többszintes vagy egyszintes magánházhoz szerelik fel;
Szerelési módszer – rögzítő karimák vagy menetes;
A gyártó népszerűsége – ne vásároljon kézműves termékeket ismeretlen cégektől, figyeljen az ilyen vállalatok modelljeire: Danfoss, Watts, HERZ, Cimberio.

Ha választott, biztonságosan megvásárolhatja a terméket. A telepítést saját maga is elvégezheti, de jobb, ha kapcsolatba lép egy szakemberrel: a probléma az, hogy speciális eszközzel vannak konfigurálva, amely nélkül nem lehet megfelelően felszerelni az egységet.

Választási kritériumok

A radiátor csaptelep általában golyós típusú eszköz, amely szabályozza a víz áramlását, és összeköti a csöveket a radiátorral. Az elkerülő útra, a felszállókra, az akkumulátor tetejére telepítve, olyan helyeken, ahol a levegő felhalmozódik, hogy felszabadítsa.

Nem nehéz kiválasztani a megfelelő darut, elegendő néhány árnyalatot tudni:

a csövek átmérője, amelyekhez csatlakoztatni fogják (DN, milliméterben vagy hüvelykben);
üzemi nyomás (PN, 15-40 és magasabb tartományban);
csatlakozás típusa, szál jelenléte belül vagy kívül, amerikai.

Amikor kiválasztja, vegye figyelembe a daruk jellemzőit:

A golyóscsapok, bár a leggyakoribbak és megfizethetőbbek, nem túl hatékonyak. Csak két módja van: bezárás / nyitás;
a kúpos szelep elfogadhatóbb lehetőség a köztes helyzet lehetősége miatt. Hátrány: a darut vissza kell állítani eredeti helyzetébe, és folyamatosan ellenőrizni kell;
termosztát automatikus vezérléssel – a leghatékonyabb, megbízható, de sokkal drágább is, mint mások. Ha egycsöves rendszerre szerelik, akkor bypassnak kell lennie.

A szabályozók telepítésének és karbantartásának jellemzői

Miután kiválasztotta a termosztát vagy szelep optimális modelljét a fűtési hőmérséklet beállításához, el kell végeznie a megfelelő telepítést. Az erősítés helye közvetlenül függ a funkciójától és a kialakításától..

Leggyakrabban a szabályozó alkatrészeket egy adott fűtőtest csővezetékébe szerelik fel. A tápvezetékre vagy az elkerülő vezetékre vannak felszerelve. Ugyanakkor a fűtőelemek hőmérsékletének kényelmes szabályozásához ajánlott betartani a következő szabályokat:

A készüléket nem szabad dekoratív panelekkel vagy más belső tárgyakkal borítani;
A termosztátok élettartama nagymértékben függ a hűtőfolyadék minőségétől. Ezért hálós szűrőt kell felszerelni elé, amely megvédi a szelepülést a vízkőtől;
A fűtési hőmérséklet -szabályozó szelep felszerelésekor kövesse a szerelési rajzot. A készülék testén nyilak jelzik a hűtőfolyadék mozgásának irányát;
Sok termosztát és szervó csatlakozik a hálózathoz. Ezért áramellátást kell biztosítani számukra..

A fűtőelemek lakásba történő beszerelése és további beállítása előtt olvassa el a gyártó utasításait. Előírja a telepítési feltételeket egy adott beállító elem működéséhez.

A lakásfűtés szabályozó szelepek egyik fontos mutatója a maximális és minimális teljesítmény. Meg kell felelniük a rendszer aktuális paramétereinek..

A szabályozók és szelepek karbantartása

A telepítés után el kell végezni a fűtőtestek szelepeinek beállítását. Ehhez a működési hőmérsékletnek és a rendszer nyomásának normálisnak kell lennie. Ezután a hűtőfolyadék melegítési fokának megváltoztatásával ellenőrzik a szabályozószelepek működését. A rendszert többféle módban tesztelik. Sajnos nem fog működni a lakásfűtés önálló beállítása ennek a séma szerint, mivel a fogyasztóknak nincs lehetőségük a hűtőfolyadék fűtési fokának megváltoztatására.

Valójában egy adott elem működőképessége csak a távfűtés elindításakor ellenőrizhető. Azok. a fűtési szezonban a fűtési radiátorok helyes beállítását kell elvégezni a lakásban.

A hőellátó rendszer indításakor a magánház fűtési rendszerét teljesen be kell állítani. A következő lépéseket kell tartalmaznia:

A csapok és a termosztátok teljesítményének ellenőrzése;
Tényleges paramétereik megfelelnek az útlevél -adatoknak;
Ha a fűtőelemek fűtési fokának szabályozása során hibás elemet észlel, akkor ki kell cserélni.

Ezenkívül emlékezni kell arra, hogy számos külső tényező befolyásolja a rendszer működését: a ház hőszigetelésének foka, egy adott régió éghajlati jellemzői. Ezt is figyelembe kell venni a fűtőtest hőmérsékletének szabályozása során..

Telepítési szabályok

Az áramkörök turbulenciájának elkerülése érdekében a terméket egyenes csőszakaszra kell felszerelni;
Tartsa be a forró folyadék áramlási irányát, amely a termék testén van feltüntetve, ugyanez a szabály érvényes, ha további visszacsapó szelepet telepítenek;
A szerelés előtt feltétlenül öblítse le a fűtőcsövet, és engedje le belőle az összes folyadékot;
A telepítés befejezése után a kiegyenlítő szelepet be kell állítani, hogy lehetővé tegye a készülék megfelelő működését a jövőben;
Telepítéskor kövesse az orsó és más szerkezeti részek helyzetét, meg kell felelniük a szabványnak;

Kell használni

Egyetlen fűtési rendszer sem működik hidraulikus beállítás nélkül, amely kiegyensúlyozott. Ezeknek a manipulációknak az a célja, hogy a vízáramlási sebességet minden ágban normál értékre állítsák.

Ebben az esetben a szükséges hőmennyiséget az akkumulátorok szállítják. Míg ha a legegyszerűbb sémákról beszélünk, akkor az áramlási sebességet a megfelelően kiválasztott csőátmérők biztosítják.

Ha komplex rendszere van, akkor a beállítást alátétekkel lehet elvégezni, azonban az áthaladás méretének biztosítania kell a megfelelő mennyiségű víz áramlását..

Új módszerek

A felsorolt módszereket most nem használják, mivel elavultak, ma elfogadhatóbb a kiegyenlítő szelep használata..

Ez a készülék tervezés szerint kézi szelep, amelynek segítségével a vízmennyiség szabályozható.

Azon túl, hogy a rendszer rendelkezik áramlás elzáró mechanizmussal, szerelvények vannak beépítve a testbe a kapilláris csőhöz való csatlakoztatáshoz. Kötelesek együttműködni más vezérlőkkel..

További információk a működés elvéről

Ha korlátozza a termosztátos eszközök szabályozási határait, akkor az áramkör testreszabható. Abban az esetben, ha a radiátorok száma több, mint a fent említett, körbe kell menni.

Az első radiátor vizének elzárása jelentősen megnöveli a második áramlását. A szelep zár, ezt követően az áramlás a következőre megy, és így tovább..

Végső soron az ilyen munka egyes radiátorok túlmelegedését és mások túlmelegedését okozza. A rendszer kiegyensúlyozatlan lesz.

Amikor kiegyensúlyozó szelepet telepít egy olyan fűtési rendszerhez, amely hatalmas számú fűtőberendezéssel rendelkezik felszállókkal vagy elágazásokkal, akkor a leírt elemeket hiba nélkül telepítenie kell. A működés elve ebben az esetben a következő. Fontos, hogy a kiegyenlítő szelepet úgy állítsa be, hogy a maximális hűtőfolyadék -áramlásra állítsa be.

A rendszer működése során, amikor a fogyasztó termosztátja csökkenti a vízfogyasztást, a nyomás emelkedni kezd. Egy kapilláris cső segítségével az információk eljutnak egy automatikus szabályozóhoz, amely felelős a nyomásesésért.

A rendszer ezen eleme meglehetősen gyorsan reagál, akkor a termosztátoknak nem lesz idejük dolgozni, nem akadályozzák a víz áramlását, és a rendszer fenntartja a hidraulikus egyensúlyt..

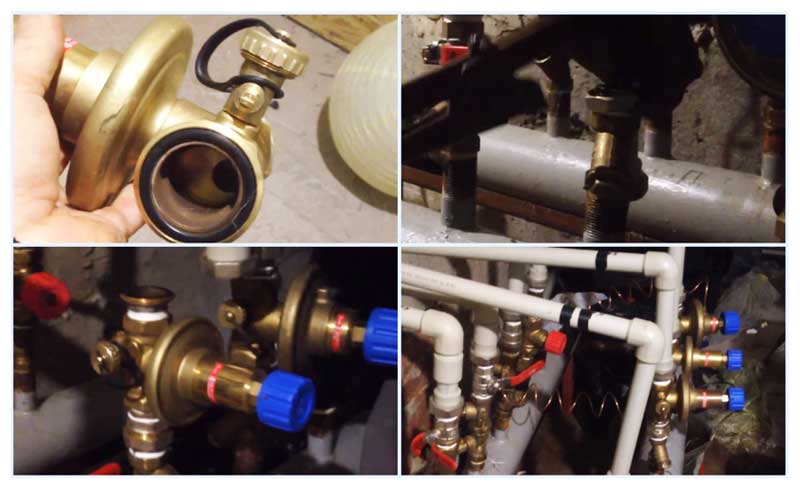

Telepítési munka

A fűtési rendszer kiegyensúlyozó szelepét, amelynek elvét fentebb leírtuk, saját maga szerelheti fel. Nagyon fontos biztosítani az elem kívánt helyzetét. A testen lévő nyílnak a víz mozgásának irányába kell esnie.

Ez biztosítja a szükséges tervezési ellenállást, és garantálja a szükséges áramlási sebességet is. Egyes gyártók lehetővé teszik a szelep felszerelését mind az upstream, mind az downstream oldalon. A legtöbb modell szára különböző pozíciókat foglalhat el.

A fűtési rendszer kiegyensúlyozó szelepe, amelynek működési elve legyen világos az Ön számára a készülék megvásárlása előtt, előírja, hogy meg kell védeni a szerelvények munkadarabjait: ne legyenek mechanikai szennyeződések.

Ehhez egy speciális szűrőt vagy szennyeződésgyűjtőt kell felszerelni a szelep elé. A turbulens vízmozgás kizárása érdekében elegendő hosszú egyenes szakaszokat kell biztosítani a szelep előtt és után..

Megerősítésként megjegyezhető, hogy ezt a követelményt a gyártó jelzi a szelep dokumentációjában..

Telepítési és kezelési útmutató

A kiegyenlítő szelepek beépítése a fűtési rendszerbe bizonyos szabályok betartását igényli. Így a leírt elemet tartalmazó rendszer feltöltését speciális technológiával kell elvégezni..

Ehhez gondoskodni kell a töltőcsatlakozások jelenlétéről, ami igaz a dinamikus szelepekkel rendelkező rendszerekre. A szerelvények a visszatérő vezeték szelepéhez közel helyezkednek el.

Ami a fő elemet illeti, amely az ellátóvezetéken található, fontos, hogy lezárja.

A fűtési rendszer automatikus kiegyensúlyozó szelepe nyomáskülönbség- és áramlási táblázat és egy áramlásmérő segítségével állítható be. De a kezdeti számítást fontos elvégezni a fűtési rendszer tervezési szakaszában..

Szakértői ajánlások

Ami a fentebb tárgyalt egyenes csőszakaszokat illeti, hosszuknak 5 átmérőnek kell lenniük, a leírt elem után két csőátmérőt kell hagyni. Ha automatikus szelep van előtted, akkor az áramkörben egy szerelvénynek kell lennie, amely szükséges az áramkör feltöltéséhez zárt bemenettel.

Milyen a telepítés

A beszerelés során nagyon fontos, hogy a szelep a megfelelő helyzetben legyen. Ebben az esetben a testen lévő nyílnak egybe kell esnie a hűtőfolyadék mozgási irányával

Ez a helyzet nemcsak a kívánt szelep ellenállást biztosítja, hanem a szükséges áramlási sebességet is. Ugyanakkor meg kell jegyezni, hogy egyes gyártók lehetővé teszik a szelep felszerelését nemcsak az irányba, hanem az áramlással szemben is. A szár ugyanakkor a legtöbb modell esetében eltérő térbeli helyzetet foglalhat el.

A telepítési folyamat során érdemes megvédeni a szelep működő részeit a különböző mechanikai szennyeződések behatolásától. Ehhez sárgyűjtőt vagy speciális szűrőt kell felszerelni a szelep elé. A turbulens folyadékmozgás kiküszöbölése érdekében megfelelő hosszúságú egyenes szakaszokat kell biztosítani a szelep előtt és után. Ezt a követelményt feltétlenül feltünteti a szelep dokumentációja..

A kiegyenlítő szeleppel ellátott fűtési rendszert különleges módon kell feltölteni. Ehhez a dinamikus szelepekkel felszerelt rendszerekben feltétlenül szükség van töltőcsatlakozásokra, amelyeket a visszatérő csővezetéken lévő szelep közvetlen közelében kell elhelyezni. A tápvezetékre szerelt szelepeket pedig körültekintően kell lezárni. A kiegyenlítő szelep beállításához speciális áramlásmérőt vagy nyomáskülönbség- és áramlási táblázatokat használnak. Mindenesetre a kezdeti számítást még a fűtési rendszer kiszámításának szakaszában is elvégezzük..

Szelep szerelés

A szelep felszerelésekor helyezze azt a testen lévő nyíl irányába, amely a folyadék mozgási irányát jelzi, hogy megakadályozza a beállítások pontosságát befolyásoló turbulenciát. Válassza ki a csővezeték egyenes szakaszait, amelyek hossza 5 átmérőjű a készülékkel és annak helyével, valamint két átmérővel a szelep után. A berendezés a rendszer hátrameneti ágába van felszerelve, a munka elvégzéséhez elegendő vízvezeték állítható csavarkulcs, a telepítés a következő sorrendben történik:

A szerelés előtt feltétlenül öblítse le és tisztítsa meg a csővezetékrendszert, hogy megszabaduljon az esetleges fémforgácsoktól és egyéb idegen tárgyaktól..
Sok eszköz eltávolítható fejjel rendelkezik; a csövekbe történő egyszerű telepítés érdekében az utasításoknak megfelelően kell eltávolítani.
A szereléshez lenvásznat használhat megfelelő kenőanyaggal, amelyet a cső végére és az akkumulátor kimenetére tekercsel..
A szabályozó szelepet az egyik végével a csőre csavarják, a másodikat speciális alátétekkel (amerikai adaptercsatlakozóval) csatlakoztatják a radiátorhoz, amelyet a kimeneti radiátor szerelvényére helyeznek, vagy a szelepbe csavarnak, és ez a csatlakozó szerepét tölti be.

DIY telepítés

A melegvízellátó rendszerbe vagy a fűtési rendszerbe történő beépítés csak akkor lehetséges, ha a készüléket a tervezés biztosítja, és a folyadékok elosztása problémás.

A telepítést saját maga is telepítheti, a legfontosabb, hogy vegye figyelembe a telepítési szabályokat és a munka bizonyos jellemzőit. Kell kéznél lennie vízellátó vagy fűtővezetékeknek.

Lépésről lépésre a hőmérséklet beállításához

A kényelmes tartózkodás érdekében néhány alapvető lépést kell végrehajtania.

Kezdetben minden akkumulátoron le kell ereszteni a levegőt, mielőtt a csöpögő víz kifolyna a csapból.
Ezután be kell állítania az akkumulátorok nyomását.
Ehhez a kazán első akkumulátorában két fordulattal kell kinyitni a szelepet, a másodikban háromszor, majd ugyanígy, növelve a nyitandó szelep fordulatainak számát minden radiátoron . Így a hűtőfolyadék nyomása egyenletesen oszlik el az összes radiátoron. Ez biztosítja a normál áthaladást a csöveken és az elemek jobb felmelegedését..
Egy kényszerfűtési rendszerben a hűtőfolyadék szivattyúzása, a racionális hőfogyasztás szabályozása segít a szabályozószelepek végrehajtásában.
Egy átfolyó rendszerben a hőmérséklet jól szabályozható, az egyes akkumulátorokba termosztátok vannak beépítve.
Egy kétcsöves fűtési rendszerben nemcsak a hűtőfolyadék hőmérsékletét, hanem az akkumulátorokban lévő mennyiségét is szabályozhatja kézi és automatikus vezérlőrendszerek segítségével.

Miért kell elvégezni a CO hidraulikus beállítását?

A fűtési rendszer kiegyensúlyozásának fő célja a hűtőfolyadék mennyiségének helyes elosztása a radiátorokhoz (elemekhez) időegységenként, a szükséges hőmennyiség olyan helyekre történő irányítása, ahol hiány van..

A kép teljesebb megértése érdekében képzeljük el, hogy a CO bizonyos szakaszán két áramkörre van felosztva, amelyek mindegyike különböző helyiségekhez vezet. Mivel a helyiségek térfogata eltérő, a kontúr hossza is eltérő lehet. A hosszabb (vagy több fűtőberendezésű) áramkör nagyobb áramlási ellenállással rendelkezik. Mint tudják, a víz (hűtőfolyadék) mindig a legkisebb ellenállás útját követi. Más szóval, a fizikai törvények szerint több hő jut be egy rövidebb körbe, mint a távoli radiátorok. Az ábra jól mutatja a hőenergia eloszlását két azonos rendszerben.

Nem szabad megfeledkezni arról, hogy nem hangolt CO-ban a hőgenerátor maximálisan működik, ami negatívan befolyásolja az összes szerkezeti elemet.

Összefoglalva a fentieket, a szén -dioxid -kiegyensúlyozás a következőkre vonatkozik:

Az elemek egyenletes felmelegedése, függetlenül a fűtési rendszerben való elhelyezkedésüktől.
A kazánüzem gazdaságos működése.

Tanács! Kétcsöves fűtési rendszer kiegyensúlyozása (előzetes hidraulikus számításokkal készült), rövid hosszúságú (legfeljebb 4 fűtőberendezés) opcionális. Minden más esetben a CO hatékony és gazdaságos működéséhez hidraulikus beállításra van szükség!

Kiegyensúlyozó szelep beállítása

A magánház fűtésének kiegyensúlyozásához a kívánt átmérőjű kézi eszközöket választják ki, amelyek kiválasztása és beállítása az útlevélhez csatolt megfelelő diagram segítségével történik. A grafikonnal való munka kezdeti adatai a szállítási térfogat, köbméter / óra vagy liter / másodpercben kifejezve, és a nyomásesés, bárokban, légkörben vagy Pascalban mérve..

Például, amikor az MSV-F2 módosítás 65 mm-es névleges átmérőjű módosításának beállítási helyzetét határozza meg. 16 köbméter / óra áramlási sebesség mellett. és 5 kPa nyomásesés. (11. ábra) a grafikonon, csatlakoztassa a pontokat a megfelelő áramlási és nyomási skálákra, és nyújtsa ki a vonalat, amíg a feltételes skála átlépi a Ku együtthatót.

A skála egy pontjából a Ku vízszintes vonalat rajzol 65 mm -es D átmérőre., Keresse meg a beállítást a 7 -es számmal, amely a fogantyú skáláján van beállítva.

Ezenkívül a készülék kiválasztott átmérőjénél a táblázat segítségével (12. ábra) végezzük el a beállítást, amely szerint az adott áramlásnak megfelelő orsófordulatok számát határozzák meg.

Telepítés és üzemeltetés

A szakemberek kis rést hagynak a szelep és az egyenes cső előtt. Ez megakadályozza a víz mozgását akadályozó csomók kialakulását. Annak érdekében, hogy megvédje a szennyeződéstől és a portól a vezérlőelemeken, egy speciális szűrőt kell felszerelni közvetlenül a szelep elé. A csövet magát a telepítés előtt meg kell mosni, és ellenőrizni kell, nincs -e rajta sérülés. Ezenkívül a telepítés a következőképpen történik:

A mester meghatározásra kerül azzal a területtel, ahol a szelepet a jövőben telepíteni fogják. Az elem előtti és utáni egyenes csőzónák méreteinek meg kell felelniük a következő paramétereknek: 5 átmérő az alkatrész előtt, 2 és magasabb utána, mivel ez kiküszöböli a turbulenciát.
A szelepet egy vonóhoroggal előre felszerelt elágazócsőbe kell csavarni. A menetvágást szerszámmal vagy más hasonló szerszámmal lehet elvégezni. A lényeg az, hogy legalább 7 fordulat legyen..

Üzemi értékek beállítása

A szakértők két fő lehetőséget kínálnak a kiegyenlítő szelep beállítására:

a fogantyú beállítási skálájának használatával;
nyomáskülönbség -mérő szelephez csatlakoztatva.

Az első lehetőség az alapjel pontos kiszámítását igényli, amelyet a következő adatok alapján számítanak ki:

különbség a felső és az alsó nyomás között;
a vezető lyuk névleges átmérője (DN);
felszálló áramlás.

A tervezett áramlási sebesség beállításához használja a gombot a kívánt érték beállításához, amely rendszerint egész számból és tizedből áll. Először az egész részt kiteszik, majd a tizedeket. A fogantyút teljesen nyitott helyzetből az óramutató járásával megegyező irányba forgatják. A beállított érték rögzítéséhez a típustól függően vagy hatszöget használnak, vagy az értéket a kézikerék megnyomásával állítják be.

A második opció csak a beépített kiegyenlítő szelepen használható, ha áramlás van rajta. A szelepcsatlakozásokhoz nyomáskülönbség -mérő van csatlakoztatva. A beállítás a fogantyú elforgatásával történik, figyelembe véve a manométer leolvasását.

A beállítást a tervező szervezet illetékes szakemberei által végzett hidraulikus számítások figyelembevételével hajtják végre. A szerelést és a beállítást profi mérnökök végzik. A készüléket a szelepen lévő nyíl figyelembevételével szerelik fel, amely jelzi a hűtőfolyadék áramlásának irányát. A szerelés előtt az ajánlott intézkedések a csőrendszer tisztítása..

Hol és mikor kell felszerelni a fő darut?

A legtöbb magánház kézi radiátor szelepet használ. Ezek elégségesek a melegvizes fűtés működésének normál beállításához nyaralókban, amelyek területe nem haladja meg az 500 m² -t. Telepítés A fő típusú kiegyenlítő szelepek felszerelése a fűtési rendszerben a következő esetekben történik:

olyan épületekben, ahol elágazó fűtési hálózat van telepítve nagy számú felszállóval;
olyan lakóházakban, amelyeket saját kazánházuk fűt;
amikor szilárd tüzelésű kazánt köt le hőakkumulátorral.

Ha megértik a kiegyenlítő szelepek célját, akkor meg kell érteni a telepítésük konkrét helyeit. A radiátor szelepeket a fűtőberendezés kimenetére, azaz a visszatérő vezetékre kell felszerelni, és a főbbeket – arra a csővezetékre, amely hűtött vizet hoz a fogyasztókból a kazánházba. Abban az esetben, ha az elemet automatikus nyomásszabályzóval párosítják, akkor mind a visszatérő, mind a tápvezetékre felszerelhető, attól függően, hogy az áramkört hogyan tervezték.

Megjegyzés: az alsó csatlakozóval ellátott alumínium és acél radiátorok már rendelkeznek egy kiegyenlítő szeleppel, amely speciális szerelvényekbe van beépítve, ami szükséges a csatlakozások csatlakoztatásához az ilyen eszközökhöz.

Soroljuk fel azokat a pontokat, amelyekben nem szükséges a szabályozószelepek felszerelése:

rövidhosszú zsákutcás rendszerekben, amelyek hidraulikus „vállával” azonosak;
ha az akkumulátorok előre beállított termosztatikus szelepekkel vannak felszerelve;
kollektor típusú fűtési rendszerekben.
az utolsó (zsákutca) fűtőradiátoron;

Az előre beállított termosztátok, amelyek az akkumulátor vízellátásán állnak, kiegyensúlyozó szelepként is működnek, ezért a fűtőberendezés kimeneténél elzáró golyóscsapot kell felszerelni. Az ilyen szerelvényeket a lánc utolsó radiátorának csatlakozóira kell felszerelni, mivel nincs sok értelme szabályozni, és teljesen nyitottnak kell lennie.

Csatlakozási módszerek

Amire még érdemes odafigyelni, az a kiegyenlítő szelepek csatlakoztatásának módja..

Ennek a kapcsolatnak megbízhatónak, de ugyanakkor mobilnak kell lennie. Vagyis szükség van arra, hogy bármikor el lehessen távolítani az eszközt, cserélni vagy javítani. A legjobb megoldás ebben az esetben a karimás módszer..

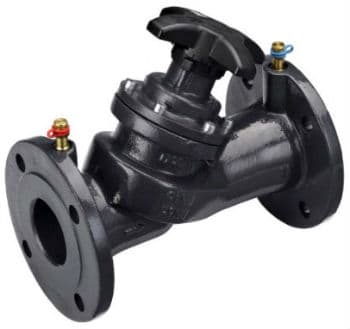

A karimás csatlakozást széles körben használják az iparban. A karimás szelep saját karimákkal van felszerelve, és a csövek végén ugyanazokhoz a társakhoz van csatlakoztatva.

A karimás szelep csak néhány csavarral könnyen rögzíthető és ugyanolyan gyorsan eltávolítható, de van egy fontos jellemzője. Magától értetődik, hogy a karimás szelep összecsukható szerelvényével elképesztő tömörségű.

A karimás szelepet nem kell időnként újra meghúzni vagy ellenőrizni, a karimák kilazulásának valószínűsége rendkívül kicsi, feltéve, hogy helyesen végezte el a szerelést.

Hogyan lehet kiegyensúlyozni a radiátor hálózatot

Általában a fűtési rendszerek telepítői egyszerű módon állítják be a hűtőfolyadék áramlási sebességét az elemekre: elosztják a kiegyenlítő szelep fordulatszámát a fűtőberendezések számával, és így kiszámítják a beállítási lépést. Az utolsó radiátorról az elsőre haladva zárja el a csapokat az ebből eredő fordulatszám -különbséggel.

Példa. A zsákutca egyik “vállán” 5 radiátor van, manuális Oventrop szelepekkel, 4,5 orsófordulathoz. A 4,5 -öt elosztjuk 5 -gyel, körülbelül 0,9 fordulatos beállító lépést kapunk. Ez azt jelenti, hogy az utolsó előtti fűtőt 3,6 fordulattal, a harmadikat 2,7, a másodikat 1,8, az elsőt 0,9 fordulattal nyitjuk ki..

A módszer meglehetősen hozzávetőleges, és nem veszi figyelembe az elemek eltérő teljesítményét, ezért előzetes beállításként használható a működés közbeni beállításokkal..

Az érintkező hőmérő segít pontosabban kiegyensúlyozni a fűtést, amely méri a csövek és akkumulátorok felületi hőmérsékletét.

Tapasztalt szakértőnk, Vladimir Sukhorukov egy másik technikát kínál, amely a fűtőberendezések valós felületi hőmérsékletének mérésén alapul. A lépésenkénti kiegyensúlyozási utasítás így néz ki:

Nyissa ki az összes kiegyenlítő szelepet, amennyire csak lehetséges, és kapcsolja be a rendszert 80 ° C előremenő hőmérsékleten.
Használjon kontakt hőmérőt az összes fűtőberendezés hőmérsékletének mérésére.
Az első és középső radiátorok csapjainak elforgatásával szüntesse meg a kapott különbséget, ne érintse meg a végét. Nyissa ki a legközelebbi akkumulátort a szelep 1-1,5 fordulattal, középen 2-2,5 fordulattal.
Hagyja a rendszert 20 percen belül alkalmazkodni az új beállításokhoz, és ismételje meg a méréseket. Az Ön feladata a kazán legtávolabbi és legközelebbi akkumulátora közötti minimális hőmérséklet -különbség elérése..

Jegyzet. Az időjárás és a külső hőmérséklet nem számít, csak a radiátorok fűtésének különbsége a fontos. Egyébként normál üzemi körülmények között 50-70 ° C-on a delta hőmérséklet még alacsonyabb lesz. Nézze meg a szakértő videóját arról, hogy a rendszer hogyan hidraulikusan kiegyensúlyozott kiegyensúlyozó szelepekkel:

Kiegyensúlyozási módszerek és eljárás

A fűtőberendezések kiegyensúlyozására két fő módszer létezik:

Egyszerű. Ez is a legidőigényesebb. A kiegyenlítő szelepek helyzetének beállítása során többször is mérni kell a leolvasott értékeket.
Bonyolult. A megbízhatóság különbözik, mivel feltételezi, hogy a rendszer modulokra (egyedi fűtőberendezésekre vagy azok csoportjaira) bontható. Mindegyik modul egyensúlyozó szeleppel van felszerelve, hogy biztosítsa önállóságát. A fűtési rendszer teljes teljesítményét 100%-nak vesszük, és az egyes részek leolvasásait törtekké alakítjuk át (20%, 40%stb.). Ezenkívül minden modul külön van beállítva, amíg a jelző nem felel meg a kívánt értéknek.

Kényelmes működés szempontjából is, amikor szükség esetén a hőmérséklet -szabályozás könnyen megváltoztatható. A kiegyenlítő szelepek száma fokozatosan növelhető, kezdve egy eszközzel a keringető szivattyú területén.

A radiátorhálózat egyensúlyának beállítása

Vásárláskor minden szelephez mellékelnek egy utasítást, amely információkat tartalmaz a fogantyú fordulatszámának kiszámításáról..

A mellékelt diagram segítségével véglegesen beállíthatja az energiafogyasztást, és így fűtésmegtakarítást érhet el.

Az utasítások szerint el kell fordítania a szelepet egy bizonyos szintre.

1. módszer

A tapasztalt szakembereknek egyszerű és bevált módja van a rendszer beállítására..

Elosztják a szelep sebességét a szoba teljes kerületén elhelyezkedő radiátorok számával. Ez a módszer lehetővé teszi számukra, hogy pontosan meghatározzák az áramlási sebesség beállításának lépését. Az elv az, hogy az összes csapot fordított sorrendben zárja el – az utolsótól az első radiátorig.

Egy szemléletesebb példa kedvéért vegyük a rendszer alábbi jellemzőit.

A zsákutca rendszer 5 akkumulátorral rendelkezik, amelyek kézi szelepekkel vannak felszerelve. A bennük lévő orsó 4,5 fordulattal állítható. Ossza el 4,5 -t 5 -tel (a radiátorok számát). Az eredmény 0,9 fordulatos lépés..

Ez azt jelenti, hogy a következő szelepeknek a következő fordulatszámot kell kinyitniuk:

Első kiegyenlítő szelep	0,9 fordulattal.
Második kiegyenlítő szelep	1,8 fordulat.
Harmadik kiegyenlítő szelep	2,7 fordulat.
Negyedik	3,6 fordulat.

2. módszer

Van egy másik, nagyon hatékony módszer a beállításra. Gyorsabban történik, és magában foglalja az egyes radiátorok egyedi jellemzőinek figyelembevételének lehetőségét. De egy ilyen beállítás elvégzéséhez speciális érintkező típusú hőmérőre van szükség..

Az egész folyamat a következő sorrendben halad:

Nyissa ki minden szelepet kivétel nélkül, és hagyja, hogy a rendszer elérje a 80 fokos üzemi hőmérsékletet.
Hőmérővel mérje meg az összes akkumulátor hőmérsékletét.
Távolítsa el a különbséget az első és a középső csap lezárásával. Ebben az esetben az utóbbi mechanizmusokat nem kell szabályozni. Általában az első szelepet legfeljebb 1,5 fordulattal, a középsőket 2,5 fordulattal forgatják el.
20 percig ne végezzen beállításokat. A rendszer adaptálása után mérjen újra.

Ennek a módszernek a fő feladata az előzőhöz hasonlóan az, hogy megszüntesse a hőmérsékletkülönbséget, amellyel a helyiségben lévő összes elemet felmelegítik..

A kiegyensúlyozó szelep egy speciális eszköz, amely lehetővé teszi a fűtési rendszer szabályozását, biztosítva annak hidraulikus kiegyensúlyozását. Ezt a beállítást annak érdekében kell elvégezni, hogy a rendszer minden ágában biztosítsák a hűtőfolyadék áramlási sebességének állandó értékét, amely elegendő a szükséges hőmennyiség biztosításához minden csatlakoztatott radiátorhoz. Ez lehetővé teszi, hogy kiküszöbölje azt a helyzetet, amikor egyes fűtőberendezések jobban felmelegednek, míg mások gyengébbek. Az ilyen berendezések minden körre történő telepítése akár 30%-kal is csökkentheti a fűtési költségeket. Ehhez azonban tudnia kell a kiegyenlítő szelep beállítását. Csak megfelelő beállítás esetén érhető el ilyen pozitív hatás. A beállítási hibák a rendszer egyensúlyhiányához és a radiátorok normál hőellátásának megzavarásához vezetnek.

Kiegyensúlyozó eszközök

Ezek közé tartozik a kiegyensúlyozó szelep és a dedikált mérőműszer.

A kiegyenlítő szelep egyfajta elzárószelep a fűtési rendszerek hidraulikus ellenállásának beállításához. A készülék a csőszakasz átmérőjének megváltoztatásával oldja meg a feladatot.

A modern Y típusú modellek előre beállíthatók, ami korlátozza a skálagombon jelzett áramlást. A kialakítás két mellbimbó jelenlétét biztosítja a nyomás, a hőmérséklet és a hűtőfolyadék áramlási sebességének mérésére. A név a test alakjából származik, ahol a kúpok optimális szögben vannak egymáshoz képest. Ez minimálisra csökkenti a hűtőfolyadék áramlását a mérésekre, növeli a beállítás pontosságát..

Mikor kell telepíteni:

A rendszer maximális terhelése nem biztosít kellemes hőmérsékletet.
Állandó terhelés mellett jelentős hőmérséklet -különbségek figyelhetők meg a helyiségben..
A normál fűtési teljesítmény nem érhető el.

Az eszköz telepítésének előnyei a következők:

Csökkentett üzemanyag -fogyasztás és fűtési költségek.
A fűtési rendszer hatékonyságának növelése és a kényelem növelése az egyes helyiségek levegőhőmérsékletének szabályozásának köszönhetően.
Egyszerűsíti az indítást.

A kiegyenlítő szelep felszerelése speciális szerelvények és adapterek használatát foglalja magában

Fontos, hogy figyeljen a készülék testére pecsételt nyíl jelenlétére és irányára. Egyes eszközöket szigorúan a vízkeringés bizonyos irányába szerelnek fel. A gyártó ajánlásának megszegésével a szelep törését és a rendszer meghibásodását idézi elő.

A telepítés végén méréseket kell végezni a beállítás szintjének meghatározásához.

A gyártó ajánlásának megszegésével a szelep törését és a rendszer meghibásodását idézi elő. A telepítés végén méréseket kell végezni a beállítás szintjének meghatározásához..

Egy speciális eszköz segítségével mérheti a nyomás- és hőmérséklet -különbségeket, valamint a hűtőfolyadék áramlási sebességét a kiegyenlítő szelepen.

A multifunkcionális számítógépes eszköz pontos érzékelőkkel van felszerelve, és a mérési funkció mellett képes az észlelt hibák kiküszöbölésére és kiegyensúlyozására. Ez az eszköz nagyban leegyszerűsíti és felgyorsítja a fűtési rendszer finomhangolásának folyamatát..

A modern eszközök gyártói lehetővé teszik, hogy számítógéphez csatlakoztassák őket. Egy speciális program telepítése lehetővé teszi az adatok számítógépre történő továbbítását a velük való további munka érdekében.

Fontos, hogy ne csak modern berendezéseket vásároljunk, hanem tudjunk is használni. Ellenkező esetben a beállítási folyamat hatástalan lesz, ami a fűtés helytelen működéséhez, a kényelmes mikroklíma hiányához, a hő- és elektromos energia túlzott fogyasztásához vezet.

Módszertan:

A szelepek segítségével a hidraulikus rendszer modulokra oszlik.
Továbbá minden alkatrész kiegyensúlyozott, a felszálló- és kollektoroktól a fűtési pontokig. Így minden modul és szelep tervezési költsége minimális nyomásveszteség mellett érhető el..
A kiegyensúlyozás után a szivattyú átkapcsol arra a teljesítményre, amely biztosítja a rendszerben a számított vízkeringési sebességet. Ez beállítja az áramlási sebességet a szivattyúnál elhelyezett fő modulon..

A kiegyenlítő szelepek beállításának eredménye a kapott adatok arról, hogy milyen értékeket kell elvégezni és elérni. Ezek az információk lehetővé teszik az elvégzett munka minőségének ellenőrzését, és garanciát jelentenek rá.

Hőmérséklet -szabályozó érzékelő a fűtés kiegyensúlyozásához

A helyesen elvégzett kiegyensúlyozás eredményeként a befecskendező berendezés minimális áramfogyasztást kezd, és a hőenergia -fogyasztás racionálisan történik..

Egy másik probléma, amellyel speciális eszközök hiányában szembe kell nézni, az a képtelenség meghatározni a hőellátás minőségét működés közben. Az Y típusú kiegyensúlyozó szelepek mérőcsonkokkal rendelkeznek a rendszer öndiagnosztikai funkciójával, amely a következő:

Meghibásodás megállapítása a fűtési rendszer működése közben.
A berendezés műszaki állapotának és működési paramétereinek ellenőrzése.
Döntések meghozatala hibaelhárításkor.

Így a hibákat keresik és gyorsan megszüntetik..

Ajánlott gyártók

Annak érdekében, hogy a fűtési rendszer minden kiegyenlítő szelepe megfelelően működjön, tanácsos előnyben részesíteni a neves gyártók termékeit. Ide tartoznak a Danfoss (Dánia) védjegy alatt gyártott szabályozók, a BROEN BALLOREX (Lengyelország) Venturi szériája.

Kiegyensúlyozó szelep gyártók

A külföldi és a hazai gyártók modelljei széles körben képviseltetik magukat az építési piacon, egyes vállalatok vezető energiatakarékos berendezések szállítói.

A Danfoss egy dán vállalat, amelyet 1933 -ban alapítottak Norborgban, és a világ egyik vezető energiahatékony rendszerek gyártója és beszállítója. A konszern hűtőberendezéseket, teljesítményelektronikát, hőszivattyúkat, hő- és ipari automatizálást, kábelfűtési rendszereket (padlófűtés) gyárt. A termékcsaládot az ASV és az MSV sorozat elzáró, automatikus és kézi kiegyensúlyozó szelepei képviselik, az AB-QM, AB-PM kombinált modellek.

A Broen egy dán cég, amelyet 1948 -ban alapított Paul Broen svéd mérnök, és 1996 -ban jelent meg az orosz piacon. A cég gyára 2010 óta működik a Kolomensky kerületben. A konszern a csővezeték -szerelvények széles skálájának gyártásával foglalkozik, beleértve: gömbcsapokat, zárószelepeket, visszacsapó és kiegyenlítő szelepeket (Broen Ballorex), biztonsági szelepeket, öntöttvas szűrőket. A kiegyenlítő szelepek tartományát a Broen sorozat képviseli: Venturi Fodrv, DRV, Dynamic, Venturi DRV.

A Giacomini olasz csőszerelvény -szállító. Az 1951 -ben alapított konszern forgalma 170 millió euró évente, 3 gyár Olaszországban és 18 fióktelepe világszerte, amelyek mintegy 1000 alkalmazottat foglalkoztatnak. A konszern szabályozó és elzáró szelepeket gyárt radiátorokhoz, termosztátokhoz, kollektorokhoz fűtéshez és vízellátáshoz, csöveket és szerelvényeket energiamérő berendezésekhez, napelemekhez. A kiegyenlítő szelepeket az R206 A, R206 B módosítások képviselik.

Az ADL egy orosz mérnöki berendezések gyártója a lakás- és kommunális szektorban, valamint a különböző iparágakban. A céget 1994 -ben alapították, és 2002 óta az első üzeme a moszkvai régió Kolomensky kerületében, Raduzhny faluban van..

A vállalat szaniter berendezések széles skáláját gyártja: szabályozó visszacsapó szelepeket, szivattyúegységeket, zárószelepeket, szelepeket és gömbcsapokat, keringető és gőz kondenzátor szivattyúkat, fűtőpontokat, elválasztókat. A kiegyensúlyozó szelepek sorozatát Granbalance névre keresztelték, és a DN sorozat modelljeiből áll.

A fűtőrendszer kiegyensúlyozó szelepe elengedhetetlen eszköz az állandó hőmérséklet fenntartásához a felszállókban vagy radiátorokban. Használatuk a mindennapi életben nem teljesen indokolt. Egy jól ismert gyártó egy készülékének költsége eléri a 100 dollárt, a hazai eszközök szintén nem olcsók. Racionálisabb az eszközöket használni a hőmérséklet fenntartására a lakóházak felszállóiban nagy számú radiátorral..

Top gyártók

A gyártó választása természetesen befolyásolja a termék minőségét is. A vezetők már régóta ismertek a modern piacon. Ide tartoznak a Stremax, a Cimberio, a Stad és mások darukat gyártó cégek.

Az osztrák Herz cég Stremax darukat gyárt sokféle feladatra. Előnyük a megbízhatóság és a praktikum, kedvező áron. A Stremax csapok nem hagyják cserben tulajdonosukat, ami fontos szerepet játszik a fűtési rendszerben.

Hasonló népszerűségnek örvend az olasz gyártó Cimberio daruja. A Cimberio szelepek nagyszámú modellben jelennek meg a piacon, ami lehetővé teszi a vevő számára, hogy magabiztosabban válasszon a széles katalógus alapján..

A városi csapok és szelepek kiváló minőségű termékek. A Stad daru műszaki és mérnöki szabvány. A vállalat kis mennyiségben gyártja őket, de mindegyik lehetőség rendkívül sokoldalú és könnyen használható..

Mint látható, a különböző gyártóknak és márkáknak megvan a maguk varázsa. Mindegyikük a legmagasabb minőségű termékeket kínálja, ennek oka, hogy vezető szerepet tölt be a piacon. Ezért a végső választás a válladra esik..

BALLOREX szelepek

A lengyel BROEN BALLOREX cég Venturi sorozatában manuális kiegyensúlyozó szelepet gyárt, nagy pontossággal. Az ilyen szelep olyan szelep, amelynek két funkciója van:

kézzel állítható szelepek;
elzáró golyós szelep.

Lehetővé teszi a kiegyensúlyozást és a hidraulikus szabályozást, korlátozza az áramlást, nyitja és zárja a munkaközeg áramlását a rendszerben, valamint mérheti a munkaközeg hőmérsékletét és az áramlást egy szabványos áramlásmérővel. Különféle kivitelben vásárolható meg. Ezen szelepek tartományát DN 15 és DN 200 közötti névleges átmérőkkel és PN 16 Var és PN 25 Var névleges nyomással gyártják. A DN 15 és DN 50 közötti névleges átmérőjű és 16 var nyomású szelepek karimásak, és a PN 25 var nyomású szelepek menetesek.

Minden kiegyensúlyozó szelep és elemei (szeleptest, nyílástárcsa, elzáró golyó, vezérlőszár) DN 15 és DN 50 közötti névleges átmérővel krómozott sárgarézből készülnek. A DN 65 és DN 200 közötti névleges átmérőjű kiegyenlítő szelepek karimás vagy menetes csatlakozással ellátott acélból készülnek..

A Venturi sorozat azonos névleges méretű szelepeit a kivitelezés típusától függően különböző áramlási kapacitásokkal állítják elő: magas (H), standard (S) és alacsony (L). Ezenkívül a Venturi sorozat két típusban készül – Venturi FODRV és Venturi DRV, ezek a szelepek áramlásszabályozó mérőcsonkokkal rendelkeznek. Ennek a vállalatnak a szelepei a csővezeték bármely szakaszában bármilyen helyzetben felszerelhetők az elágazás előtt vagy közvetlenül utána, a csővezeték szűkítése előtt vagy után..

Ezenkívül ez a lengyel cég különféle módosításokban kínál automatikus kiegyenlítő szelepeket. A Ballorex DP szelepek a visszatérő vezetékbe vannak felszerelve, és minden terhelés mellett biztosítják a szükséges nyomásesést a keringtető gyűrűn. Ez lehetővé teszi a létesítmény szakaszos üzembe helyezését a zóna kiegyensúlyozásának lehetősége miatt. A Ballorex DP használata lehetővé teszi a fűtési rendszer más részeiben kialakult túlnyomás okozta zajjelenségek kiküszöbölését..

Szelepek egy dán gyártótól

Egy másik gyártó a dán Danfos cég, amely minden típusú szelepet kiváló minőségű teljesítménnyel szállít. Az MSV-BD LENO kézi szelepek új generációs szelepek. Lehetővé teszik a fűtési rendszerek hidraulikus kiegyensúlyozásával kapcsolatos problémák megoldását. Ennek során egyesítik a standard kézi szelep és a golyóscsap funkcióit, ezáltal biztosítva az áramlás gyors és teljes lezárását. A legtöbb modell lehetővé teszi adatgyűjtést a kimeneten és a bemeneten, azonban egyes modelleknél a mellbimbó csak az egyik oldalon található.

Az automatikus ASV-M, amelynek ára lehetővé teszi, hogy az ár és a minőség optimális arányáról beszéljünk, elzárószelepként használható, és szükség esetén az ASV-P (V) impulzuscsövet csatlakoztathatja. ASV-I. Lehetővé teszi a szállított hűtőfolyadék maximális áramlási sebességének korlátozását. A szelep speciális dugókkal van felszerelve a mellbimbók mérésére. A mellbimbók beszerelésével megmérheti a hűtőfolyadék áramlási sebességét, amely a rendszer egy meghatározott szakaszán keresztül áramlik.

Az ASV sorozat szelepei kiváló minőségű kivitelezésűek. Lehetővé teszik az állandó nyomáskülönbség fenntartását a be- és visszatérő csővezetékek között. Az ASV-P visszatérő vezeték fix beállítása 10 kPa. Míg az ASV-PV mérhető beállítása 5-25 kPa, az ASV-PV Plus pedig 20-40 kPa.

Hogyan használják más módon a kiegyenlítő szelepet??

A fűtési rendszer egyes ágainak és felszállóinak szabályozása mellett a készüléket más célokra is használják. Például egy kiegyensúlyozó szelepet szerelnek be a szilárd tüzelésű kazán kis keringési körébe, amikor azt puffertartályhoz zárják. A lényeg az, hogy a víz hőmérsékletét az áramkörben legalább 60 ° C -on tartsuk, és ehhez ne szereljünk be keverőegységet. De ebben az esetben a kazán körében az áramlási sebességnek magasabbnak kell lennie, mint a fűtési körben. Ezt teszi a tápegységre szerelt szelep..

Egy másik telepítési lehetőség – egy kiegyensúlyozó szelep szabályozza a hűtőfolyadék -ellátást egy közvetett fűtési kazán tekercséhez. Az utóbbit általában közvetlenül a kazánegységről csatlakoztatják, így helyes lesz korlátozni a kazán fűtésére szolgáló hűtőfolyadék mennyiségét. Azt kell mondanom, hogy ideális esetben jobb a rendszer minden ágát felszerelni egyensúlyozó csapokkal, beleértve a padlófűtést és a melegvíz -köröket is. Az ilyen intézkedések javítják a fűtés működésének minőségét, és határozottan energiamegtakarítást eredményeznek..

Tanács

A beállításokat csak akkor lehet elvégezni, ha a számított értékek megérkeztek. Utóbbi a hőrendszer projekt dokumentumaiból szerezhető be. A beállítás a szelepdiagramon és a leolvasásokon alapul. A fogantyú forgatása mozgásba hozza az orsót, ami viszont elvégzi a beállítást.
Ha radiátoros termosztát van felszerelve a lakásban, ez azt jelenti, hogy folyamatosan változtatja a hűtőfolyadék térfogatát, a helyiség legkisebb hőmérséklet -ingadozásától függően. Ebben az esetben azonnal telepítenie kell egy automatikus kiegyensúlyozó szelepet, amelynek második neve egyébként “dinamikus”.
A szeleptesten feltüntetett áramlási irány betartása elengedhetetlen..
A telepítés során ügyeljen arra, hogy ne kerüljön törmelék vagy felesleges tárgy a csővezetékbe. Ellenkező esetben a készülék működése károsodhat..

Automatikus szelep működtetésekor figyelembe kell vennie egy kiegészítő szerelvényt az áramkör kezdeti feltöltéséhez.
Bár minden munkát önállóan is el lehet végezni, jobb bízni a szakemberekben. Egy jól elvégzett eljárás végső soron az elfogyasztott hő harmadát takarítja meg.
Ha márkákról beszélünk, amelyek elnyerték a fogyasztók bizalmát, akkor a világ egyik legjobbja az olasz Giacomini. A szelep ára körülbelül 5000 rubel. Ha a kiváló minőségű hazai termékeket részesítik előnyben, akkor figyeljen a Danfossra vagy a Wattsra. Az első esetben 2300 rubelt kell fizetnie, a másodikban pedig még kevesebbet – csak 1500 rubelt.

Mi a lényeg?

A kiegyenlítő szelep nagyon hasznos és szükséges eszköz. Csak azt kell bölcsen bevezetni a rendszerbe. Például nincs értelme ilyen szelepet alátéttel hangolt aktív ágakra felszerelni. Egy másik dolog a rekonstrukció, amikor új fűtőberendezéseket adnak hozzá az ágakhoz, vagy ha új építés van folyamatban. Itt a beállításhoz érdemes egyensúlyozó eszközöket használni.

Végső következtetés

Ha önállóan részt vesz a fűtés telepítésében, akkor biztosan találkozni fog az egyensúlyozással. Ha az összes radiátoron, az utolsó kivételével, kiegyenlítő szelepek vannak, az eljárás nem okoz sok bajt. Jobb olyan szelepeket venni, amelyeket egy csavarkulccsal vagy csavarhúzóval lehet állítani, nem pedig műanyag fogantyút, hogy a gyerekek ne juthassanak hozzájuk. Lehetséges, hogy télen be kell állítani az orsók helyzetét, mert a helyiségek hővesztesége eltérő. Az egyetlen figyelmeztetés: ne tegyen hirtelen mozdulatokat, és ne nyissa ki a csapokat a hideg helyiségekben a ravasz,. Forduljon.
